Шуруповерт напрямую от зарядного устройства

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

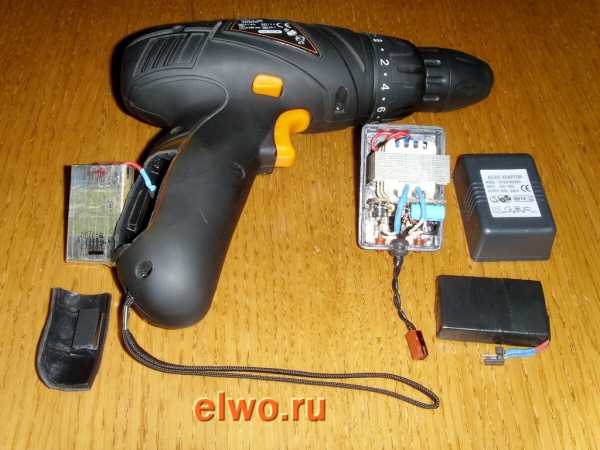

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Как зарядить без родной зарядки?

Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.

Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора

При этом важно, есть ли в самом устройстве гнездо для заряда

Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство

Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов

Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.

Как заряжать аккумулятор шуруповерта без зарядного устройства

Без ЗУ обходятся при:

монтаже USB-разъема;
использовании автомобильного ЗУ;
применении универсального зарядника;
использовании стороннего электрооборудования.

С помощью USB

Для оснащения прибора разъемом USB необходимо подготовить:

скотч;
предохранитель на 10 А;
краску;
розетку 220 В;
зарядник USB;
изоленту;
паяльник;
разъемы.

Сначала разбирают шуруповерт. Рабочую часть ручки сверху отделяют, используя нож. Предохранитель устанавливают в отверстие, которое делают в корпусе. Провод припаивают к предохранителю и вставляют в ручку полученную конструкцию. Чтобы закрепить детали, можно использовать термопистолет.

Использование автомобильного зарядного устройства

Основным недостатком зарядки автомобильным ЗУ является переполнение аккумулятора. Батарея в электроинструменте отличается от свинцовой автомобильной АКБ своими характеристиками.

Для восстановления заряда применяют прибор с электронным регулятором напряжения и тока. При емкости батарейки 1,3 А*ч выставляют 150-650 мА.

Аппарат для автомобильной АКБ применяют для работы с высокими показателями тока зарядки, и необходимый показатель для заряжения шуруповерта может находиться вне рамок его функционирования. Чтобы ограничить ток, необходимо балластное сопротивление – лампа на 12 В, которую включают в цепь вместе с батареей. Без этой детали не рекомендуется использовать такой способ восстановления заряда АКБ.

Затем устройство включают в сеть и контролируют процесс восстановления емкости аккумулятора. Для начала потребуется 15-20 минут. Когда в заряженной батарее шуруповерта возникнет теплоотдача, ЗУ отключают.

Универсальные ЗУ

Для зарядки шуруповерта приобретают специальный универсальный прибор, которым можно заряжать и другую технику, работающую от аккумуляторов. Это может быть мобильное устройство или лабораторный источник. Такой вид аппаратов обладает преимуществами – универсальностью и большим количеством регулировок, предназначенных для выбора подходящего режима зарядки. Батарея восстанавливается за 1 час. В комплектацию входят зажимы-крокодилы и переходники на распространенные разъемы.

Использование внешнего источника тока

Применение внешних источников тока является не самым удобным способом восстановления емкости батареи шуруповерта. Если инструмент старый и покупать для его зарядки специальное оборудование невыгодно, тогда можно воспользоваться данным методом.

Сечение провода должно быть большим при низком напряжении, а при питании от сети в 220 В выбирают кабель с маленьким диаметром. При применении самодельных аппаратов следят за правильностью их подключения в соответствии с техническими характеристиками АКБ и режимом заряда батареи. При работе с внешним источником тока необходимо обеспечить безопасность, чтобы не испортить электроинструмент, окружающую обстановку и не навредить здоровью.

Использование шуруповерта позволяет значительно ускорить процесс установки крепежных элементов, где используются саморезы и шурупы. Особенно это актуально при больших объемах работы, когда ручной способ выглядит весьма устаревшим. Однако случаются ситуации, когда зарядное устройство к шуруповерту или поломалось, или забыто: в таких случаях приходится прибегать к одному из народных способов.

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

использовать зарядное устройство автомобиля;
купить стандартную универсальную зарядку;
переделать электрический инструмент под питание от внешнего аккумулятора.

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна

Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением

Да и заряжать шуруповерт нужно под постоянным наблюдением.

Можно купить зарядное устройство прямого тока, которое будет соответствовать нужным параметрам аккумулятора шуруповерта

Для этого при покупке обращают внимание на три фактора: зарядный ток, мощность, а также емкость. Вполне возможно, что придется модернизировать устройство, оборудуя специальную защиту, для чего приобретают плавкий предохранитель на 10 ампер, который включают в электросеть

Что касается провода, придется приобретать вариант с большим сечением (по сравнению с обычной проводкой).

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

Взять зарядку от ноутбука.
Отрезать разъём и зачистить провода от изоляции.
Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

Обрезать ненадобные провода, оставив жёлтый и чёрный.
Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Устройство прибора

Шуруповёрт состоит из нескольких основных элементов:

Цилиндрический электродвигатель, питающийся от тока. Внутри корпуса расположены постоянные магниты, которые позволяют конструкции набирать достаточный крутящий момент. Они также удобны при необходимости ремонта. Вал двигателя содержит шестерню планетарного редуктора.
Ограничитель крутящего момента. Необходим для ограничения усиления при работе с шуруповёртом. Передаёт крутящий момент через шарниры, прижимаемые внутренней пружиной.
Планетарный редуктор. Назван в честь Солнечной системы, на которую похож при сборке. Расположен в отдельном корпусе и состоит из нескольких шестерёнок и других деталей. Выполняет функцию усилия на регулятор нагрузки. В режиме дрели работает усиленнее.
Регулятор оборотов с осуществлением реверса. Задействуется он при изменении полярности подключения.
Аккумулятор устройства. Представляет собой несколько отдельных питательных элементов в одной оболочке. Вольтаж в разных устройствах колеблется от 9 до 25V.

Прибор в разобранном состоянии Источник stroy-podskazka.ru При неисправности аккумуляторной батареи предусмотрены варианты замены или ремонта. Менять такие батареи обычно дорого, так как в дешёвом устройстве замена будет примерно равна полной стоимости шуруповёрта. Ремонт не всегда можно осуществить, к тому же, как и в первом варианте, его стоимость будет приближена к полной цене прибора. Но существует ещё и третий вариант, такой как переделать шуруповёрт на работу от сети, что позволит использовать инструмент дальше без особых затрат и усилий.

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

Провода можно удлинять для удобства.
Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля

Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка. Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.
