Сварочный стол. Удобство и точность работ

Производители, торговые марки

Сварочный стол – фундаментальная оснастка, применяемая для получения качественных изделий сварочной технологии. Поэтому существует множество производителей, выпускающих такое оборудование. Конкуренцию выигрывает предприятие, чей продукт позволяет на одном рабочем месте сваривать совершенно разные виды конструкций.

Совплим

Совместное российско-шведское предприятие основано в 1989 годы, в Санкт-Петербурге. Главная цель — создание вентиляционного оборудования на отечественной базе. Одним из направлений является разработка и изготовление фильтровентиляционного оборудования для сварочных столов.

Siegmund

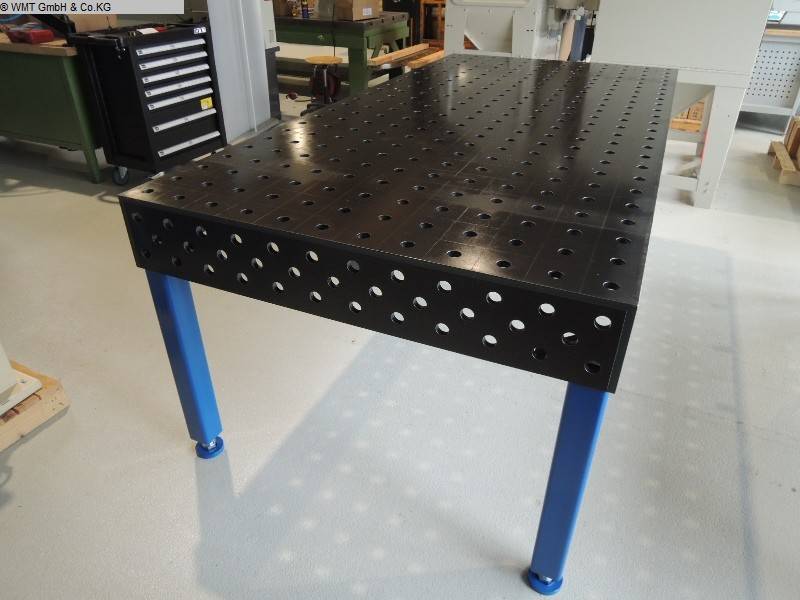

Оборудование компании Siegmund полностью соответствуют понятиям, вкладываемым в тезис «немецкое качество». В комплексе с оригинальной быстрозажимной оснасткой на столах собираются самые сложные конфигурации заготовок и быстро перенастраиваются на другие виды. Таким образом, сварочные столы Siegmund значительно повышают производительность работ.

Сборочно-монтажный сварочный стол с колесами Siegmund 16 Система. Фото Дом сварки

Foerster

Немецкая компания специализируется на производстве модульных вариантов. Чугунные или не ферритные полосы, образующие их поверхность, легко снимаются, каждая новая сборка способна видоизменить форму стола под конкретную заготовку. Для удобства сварки изделия Foerster выполняются поворотными, вращающимися или подъемными.

Demmeler

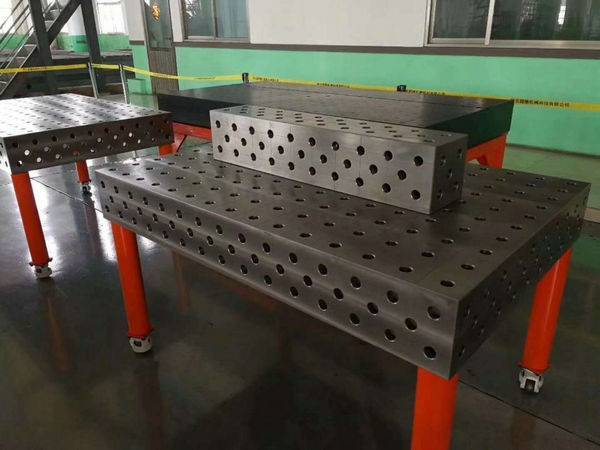

Немецкая компания лидер в производстве 3D сварочных столов и приспособлений к ним. Сварочно-сборочные системы отличаются универсальностью и способны создавать конструкции под любые потребности заказчика.

TEMPUS

Немецкая компания Tempus представляет покупателям свое оборудование, как эффективное средство решения производственных вопросов. 3D-cтолы идеально подходят для изготовления сборных сварных конструкций (ограждений, каркасов и других).

Пятисторонний сварочный стол Tempus из серии SSTW fix. Фото Центр сварки

ВТО

Ульяновский выпускает широкую номенклатуру не стандартизированного оборудования, куда входят сварочные столы и комплектующие к ним. Столы могут поставляться в комплекте с вентилятором и вытяжным зонтом.

ВТМ

Российская специализируется на изготовлении сварочно-монтажных вариантов систем «D16» и «D28», а также оснастки как типовой, так и под заказ.

ИРС

Одним из направлений деятельности является производство сварочных столов. Они обладают всем набором элементов для точного позиционирования заготовок. Отличаются сборно-разборной конструкцией, что позволяет их легко транспортировать.

EVIDENCE

Российский — основатель линейки продукции под маркой Evidence. Под данной маркой выпускаются сварочно-сборочное оборудование с различными размерами столешниц. Столы имеют пятистороннюю рабочую поверхность и относятся к 3D системам.

Стол сварочно-сборочный Evidence SS8-2d-as (800х1200). Фото Сварщик Алтая

СЛОТ-СТОЛ

Российская компания изготавливает сварочные столешницы с рабочей поверхностью из наборных пластин. Материал пластин: чугун и алюминиевый профиль – не подвергается прилипанию брызг расплавленного металла. Легко-съемные пластины позволяют трансформировать рабочую поверхность под любые конфигурации деталей. Для облегчения сборки и сварки сварочное оборудование оснащается электромеханическими и гидравлическими механизмами.

SIBAR

Молодая российская компания работает над расширением ассортимента сварочных столов и оснастки к ним. Ориентируется на мнение потребителей продукции.

ESAB

ESAB – один из самых узнаваемых сварочных брендов. Шведская компания помимо великолепного сварочного оборудования и расходных материалов, выпускает профессиональные сварочные столы. Кроме сварочных работ имеется возможность производства шлифовальных, так как качественно организован отвод газов, сварочной пыли и других частиц, образующихся при шлифовке.

Сварочный и шлифовальный стол ESAB. Фото СваркаPRO

Сварочный стол своими руками

Перед тем как самостоятельно начинать собирать стол сварщика, стоит подготовить для этого рабочее место. Устанавливается вытяжной вентилятор, подводится воздухопровод и оборудуется защитный контур заземления. Специалисты утверждают, что изготовить стол для сварочных работ своими руками довольно просто. Это не потребует большой траты денежных средств и сил.

Некоторые умельцы советуют при изготовлении стола из металла для подставки под рабочую поверхность использовать многослойную фанеру или ее аналоги. Однако это сильно усложнит подвод массы к изделию. Инструментальной плитой могут служить старые столешницы от УСП, имеющие систему специальных пазов. С обратной стороны стоит предусмотреть монтаж обрешетки, которая будет необходима при работе с длинными и пространственными деталями.

Все применяемые материалы нужно тщательно очистить от ржавчины и точно подогнать их под необходимые размеры, а фаски сделать при помощи фрезерного станка. Далее будет рассмотрен сборочный процесс стола из металла.

• Сначала нужно сварить станину для инструментальной головки. При этом необходимо внимательно следить за плоскостью всех поверхностей по вертикали и горизонтали. Максимальное отклонение не должно быть больше 1 мм. При проведении работ стоит предусмотреть дополнительные ребра жесткости из профиля, а сварные швы нужно очистить от образовавшихся шлаков.
• Далее на опоры самодельного электросварочного столика ставится рама. Чтобы усилить ее углы, применяют специальные накладки из металлической полосы. Стыковка подложки с инструментальной плитой выполняется с помощью крепежных материалов, а швы от сварки обрабатываются специализированным антикоррозийным средством.

В конце работы необходимо установить разные дополнительные приспособления. К примеру, это могут быть небольшие колеса с тормозами, держатель для сварочной горелки или стеллажи для различного инструмента.

Самостоятельное изготовление стола для сварки

Проблема самостоятельного изготовления стола для сварки состоит в том, что на данный момент мало информации о таких конструкциях. Если брать за основу модели, которые изготавливаются для промышленных целей, то их чертежи довольно сложны, а многие функции невозможно использовать. Простой чертеж является альтернативой промышленным, его можно самостоятельно улучшить и доработать.

Необходимые инструменты и материалы

Чтобы создать комфортные условия для проведения сварочных работ, рекомендуется приобрести набор инструментов с функциями надежного крепления свариваемых деталей и возможностью быстро изменять их пространственное положение. Они должны быть прочными и стойкими к резким переменам температуры.

К таким инструментам можно отнести струбцины и зажимы, при помощи которых заготовки можно крепить к рабочему столу или между собой. Магнитное основание служит для фиксации мелких деталей, которые другими приспособлениями закрепить невозможно.

Определение размеров и заготовка деталей

В качестве примера можно использовать конструкцию, изготовленную из стального уголка и профилированных труб. Естественно, что изготавливать можно с другими размерами, материалами и изменять геометрические формы.

Столешница

Из сплошного полотна столешницу делать не рекомендуется. Поверхность лучше сварить из профильной трубы с размерами по периметру 60 × 40 × 2 мм. Внутренняя решетка варится из профиля, имеющего сечение 30 × 30 × 1,2 мм.

С помощью болгарки нарезаются заготовки труб.

Зачищаются торцы.

В первую очередь монтируется наружная рама. Внутренний профиль вырезается по проему рамы и вставляется в ее середину на расстоянии около 40 мм, после сварные швы зачищаются при помощи болгарки.

Ножки

Четыре ножки вырезаются из трубы диаметром 50 мм. Их длина составляет около 760 мм.

Вырезанные стойки свариваются по углам крышки.

При приваривании ножек к крышке важно не допускать их перекоса. Они должны монтироваться с рамой четко под углом 90 градусов

Для обеспечения такого ровного угла, необходимо использовать угольник и рулетку.

Дополнительный пояс жесткости каркаса

После приваривания ножек к столешнице для увеличения жесткости конструкции дополнительно делается обвязка. Для этого на высоте 200−300 миллиметров ножки свариваются при помощи уголка сечением 40 × 40 миллиметров.

Уголок приваривается плоской стороной вниз. В середину уголка можно уложить полку из толстой фанеры или ДСП для хранения сварочного аппарата и инструмента.

Изготовление и монтаж ручки для переноса

Для удобства перестановки на другое место столик можно снабдить ручками. Они изготавливаются из круглого прута диаметром 14 миллиметров, имеют форму «П» и привариваются с двух сторон столешницы.

Колеса для передвижения

Стол желательно снабдить колесиками для удобства перемещения. Если изделие будет стационарным, то средства передвижения лучше не использовать, потому что при работе конструкция будет неустойчива. Придется снабжать колеса тормозами.

Ниша под инструменты

Инструменты хранятся в специальном ящике, который может быть выполнен из листового металла или ДСП. Лучше всего изготовить отдельную тумбочку с несколькими полками, на которых и размещается инструмент.

Защитный кожух

Защитный кожух предназначен для того, чтобы не допустить брызг металла, разлетающихся при сварке. Каркас делается из уголка, а короб — из тонкого металла. Он крепится к верхней плоскости штифтами. При работе с деталями, которые выступают за габариты стола, защитный кожух снимают.

Снизу можно приварить ванночку с невысокими бортиками для окалины. Ее устанавливают с наклоном, чтобы окалина постепенно собиралась к нижнему краю.

Посмотрите видео, где показан процесс изготовления полупрофессионального сварочного стола.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

#3

Отправлено 20 Март 2019 09:15

 Это автокадовский формат, открывается и тем и другим без проблем. Обычно в этом формате и просят присылать чертежи на плазму и лазер ЧПУ.

Мои работы в инстаграм: @MOV_engineering

Тел./Вацап.:+7-999-62O-1O-3O

Конструкция стола для сварки

Есть несколько типов конструкций. Наиболее распространены:

• любительский, для эпизодических сварочных работ, небольших конструкций домашним мастером;
• полупрофессиональный сборочно-сварочный, для выполнения сложных операций

Для стола из профильной трубы, сделанного своими руками, рекомендованы следующие размеры:

• высота рабочей поверхности от пола 70-85 см;
• размеры рабочей поверхности не менее 80×100 см;
• высота защитного короба — не менее 140 см от пола.

Простой стол для сварочных работ

Такая конструкция прочна, проста в изготовлении, удобна в использовании при небольших объемах сварки. Она состоит из жестко сваренной металлической рамы из профиля 60*60. К ней присоединены четыре стойки. В 20 см от пола они соединены уголками 20*20. Сверху на раме установлены элементы столешницы, образующие надежную опору для соединяемых заготовок и снабженную пазами для их крепления.

Пример передвижного стола

К раме привариваются крючки для проводов от сварочного аппарата, под рабочей поверхностью ставят мелкий поддон для окалины и пыли.

С одной из сторон стола для сварочных работ устанавливают тумбу из тонкого металлического листа для хранения мелких инструментов. Здесь же привариваю подставку для бачка с водой.

Полупрофессиональный стол сварщика

Представляет собой сварочно-сборочный пост, разработанный для повышения удобства ведения сварочных работ. Позволяет не только варить, но и проводить сопутствующую механическую обработку.

На таком столе предусмотрены:

• поворотные рабочие платформы;
• установка сверлильного или фрезеровального оборудования;
• быстросъемные слесарные тиски;
• поворотные приставки для крепления сварочного аппарата;
• вытяжная вентиляция;
• гибкая подсветка рабочей зоны;
• анкерное крепление к бетонному полу.

Цель всех этих усовершенствований — дать возможность сварщику работать из удобной, не утомляющей позы и сэкономить время на операции снятия-постановки изделия на пост. Окупаются при больших объемах работ

Что важно знать о безопасности при сварочных работах?

При самостоятельном изготовлении сварочных столов необходимо учитывать все требования безопасности.

Самодельные рабочие места для выполнения сварочных работ должны:

• обладать продуманной вентиляцией для сварочного поста, обеспечивающей полноценную очистку воздуха в зоне нахождения человека;
• быть укомплектованными сетью вытяжек для эффективной работы вентиляционной системы;
• располагать грамотно выполненным заземлением;
• быть выполнены из негорючих материалов.

При выполнении сварочных работ имеется несколько факторов риска:

• поражение электрическим током;
• воздействие электрической дуги на зрительные органы;
• попадание посторонних предметов в глаза;
• поражение органов дыхания вредными газами и испарениями;
• попадание расплавленного металла на участки кожи;
• получение травм при работе на высоте;
• ожоги при взрыве баллона со сжиженным газом.

Непосредственно перед началом сварочных работ следует провести несколько подготовительных мероприятий:

• проверка качества электрической сети;
• контроль надежности и устойчивости стола из профильной трубы;
• диагностика целостности изоляции питающей проводки;
• контроль работоспособности системы воздухообмена сварочного поста;
• проверка исправности вспомогательного оборудования.

В целом, техника безопасности при работе со сваркой должна соблюдаться максимально прилежно.

Чертеж сварочного стола.

Для предотвращения риска получения травм, рабочее место должно соответствовать следующим правилам:

Все кабели обязаны быть надежно заизолированы и закреплены.
Не допускается использование сварочных рабочих мест с болтающимися силовыми проводами.

Перед тем, как сделать стол, мастер должен досконально продумать заземление.
На рабочем месте заземлению подлежат такие инструменты: корпуса источников питания, вспомогательное электрическое оборудование и аппаратный ящик.
Сечение сетевых проводов, проложенных к месту проведения работ должно быть не менее 25 мм2.
Используемая аппаратура должна быть промышленного производства.
Газобаллонная магистраль полностью работоспособна и не имеет течей.
Подключение, отключение и ремонт сварочного оборудования должен выполняться исключительно штатным электриком.
Осветительные приборы, применяемые при сварке, должны питаться от сети с напряжением 12 вольт.

Электрододержатель сварочной аппаратуры должен быть заизолирован

Подобная предосторожность позволит избежать ударов электрическим током при прикасании к токоведущим частям электрододержателя.
Электрододержатель сварочной установки должен обладать хорошими механическими характеристиками и обеспечивать не менее 8 000 циклов зажима электродов.

Оператор сварочного аппарата должен быть одет в спецодежду, обеспечивающую надёжную личную защиту:

• защитные повязки, респираторы и, в редких случаях, противогазы оптимально подойдут для рабочих мест, на которых нет возможности установить качественную вентиляцию;
• комбинезоны и защитные маски для предотвращения попадания капель расплавленного металла на кожу;
• шлем или очки, защищающие глаза от искр и летящих раскаленных капель.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Пошаговое создание деревянного стола своими руками, полезные советы

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

Простой

Полупрофессиональный

Сборочно-монтажный

Чертеж

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Сборка

Сварочный стол из профильной трубы своими руками не собран, а уже нужна ровная поверхность. В нашем случае была использована изготавливаемая металлическая дверь. На ней разложили детали для первой ножки, и зафиксировали магнитными уголками.

В качестве перемычки использованы обрезки труб – к ней приварим опору для полки. Правильность сборки каркаса проверяется рулеткой – расстояния по осям должны совпадать. Сварку выполняли аппаратом СО – так удобнее. Собираем рамку на прихватках, затем ее полностью обвариваем. Аналогичным образом собирается и вторая деталь. Теперь полностью сварим станину, и приварим по нижнему краю горизонтально расположенных труб пруток 15×15 мм – он послужит опорой для полки. При использовании тонкой фанеры для изготовления полок, нужно позаботиться об еще одной подпорке, приварив ее по центру. По куску круглой арматуры приваривается с торцов, чтобы повесить инструмент. Также установим ножки с колесиками. Приступим к сборке рамы. Вновь все раскладываем на нашем импровизированном столе, выставляя углы и проверяя соосность. Сначала прихватками, а затем основательно приваривается каждая деталь.

верхнюю раму накрываем листом получается столешница

Лист нужно выровнять, но ударять по нему молотком нельзя ‒ останутся вмятины. Лучше использовать деревянный брусок или бить молотком по металлу через дощечку. Перед сварочными работами лист крепится к каркасу струбцинами, а середину нужно придавить гирей или мешком с цементом, иначе металл может повести при нагреве. Теперь можно приварить. Мы рассмотрели, как сделать сварочный стол, но теперь его нужно довести до кондиции. Рабочую поверхность стола очистили от ржавчины. После разрезания труб, в каждой из них остались заусеницы, избавиться от которых получится с помощью напильника. Поскольку алкидная эмаль отлично защищает от коррозии различные металлические поверхности, остановили выбор на ней. Кистью получится не очень красиво, а пульверизатора нет, поэтому приобрели краску в баллончиках. Чтобы колеса остались неокрашенными, их защитили, надев целлофановые пакеты. После высыхания краски можно удалить пакеты с ножек. Торцы труб закрываются пластиковыми заглушками. По внутреннему размеру рамок вырезаются из листа фанеры полки, и вставляются на свои места. Стол готов ‒ на нем можно было варить большие конструкции, и, благодаря колесикам, подвозить прямо к машине. Хотя собранная конструкция предназначается для изготовления больших деталей, сбоку можно прикрепить болтом небольшой поворотный сварочный стол.

Шпилька или длинный винт/болт.
Стальная пластина 200×200 мм (размер подбирается индивидуально). Процесс изготовления весьма прост.
Сзади шаровой опоры имеется стопорное кольцо, которое нужно вынуть из пазов и вытащить. Без специального инструмента это не так уж и просто сделать. Если опора завальцована, то эту часть можно срезать болгаркой.
Вынимается пружина, втулка и палец.
В опоре болгаркой вырезается паз, в котором палец смог бы двигаться назад и вперед. Здесь нельзя переусердствовать, срезав лишнее, потому что тогда палец будет выскакивать.
Сбоку, напротив центра шаровой части пальца, делается паз по ширине болта, и приваривается гайка.
К головке винта приваривается отрезок профильной трубы.
За трубу можно ухватиться ключом, но это неудобно, поэтому с другой стороны просверливается сквозное отверстие, в которое вставляется длинный винт. Чтобы он не выпадал, на резьбовую часть можно накрутить 2 гайки, зажав их ключом, или расплескать эту часть молотком.
Вставив палец на место, прижмем его винтом.
К торцевой части пальца приваривается пластина. Для удобства работы в ней заранее вырезается паз.
В торце стола просверливается отверстие, и нарезается резьба. Через просверленное в уголке отверстие поворотный механизм прикручивается к столу.

Зафиксировав деталь на поворотном столе, ее можно наклонять, чтобы было удобно варить. Обладатель такого удобного и многофункционального стола сможет работать в комфортных условиях.

Требования к конструкции сварочного стола

Прежде, чем приступить к разработке чертежа сварочного стола, следует ознакомиться с требованиями, которые предъявляются к такого рода конструкциям. Среди них:

• обязательное наличие вытяжки. Она не должна мешать выполнять работу и в то же время эффективно отводить газы, образуемые в процессе сварочных работ;
• по левую сторону от сварщика устанавливается приточный вентилятор на высоте порядка 1,3-1,5 метра;
• нужно предусмотреть медные кант на сварочном столе. Он необходим для быстрой очистки электродов;
• под инструменты и комплектующие устанавливается несколько ящиков и навесных полок;
• крепления для заземления;
• устанавливается достаточно мощный светильник, обеспечивающий хорошую видимость во всех зонах рабочего стола.

При монтажных работах запрещается использовать горючие материалы или комплектующие с высоким содержанием вредных примесей. При нагревании они будут выделяться в воздух и мог стать причиной отравления сварщика. Конструкция стола может быть максимально простой (ровная поверхность на четырех ножках) или более сложной – с дополнительными приспособлениями и зажимами. Выбор зависит от периодичности использования рабочего места и сложности выполняемых операций.

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Преимущества силиконовых прозрачных накладок на стол, их производители

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания

Сварщик должен выполнять сварочные работы в специальной защитной одежде

Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

ОКОФ, амортизационная группа

Сварочный стол в процессе эксплуатации изнашивается

В производственных условиях, в отличии от личного применения, важно знать нормативное время полезной эксплуатации оборудования. Это позволит грамотно списать или отремонтировать изношенный объект и заменить на новый

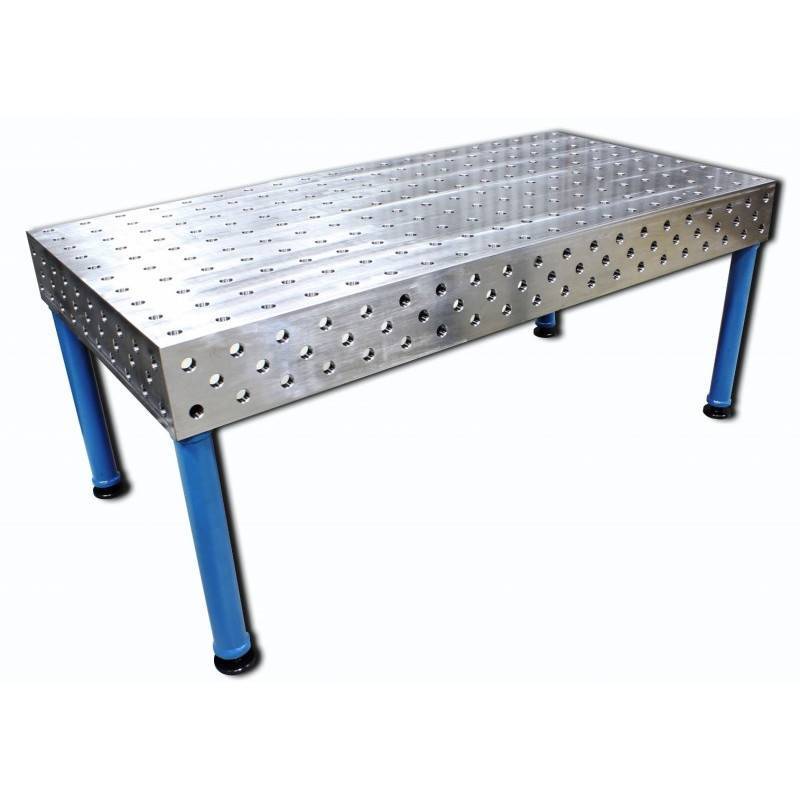

Сварочно-монтажный стол 1200х1200 ВТМ. Фото ВсеИнструменты.ру

ОКОФ (общероссийский классификатор основных фондов) служит базой для определения амортизационных групп. Для столов сварщика и площадки для сварщика код ОКОФ 14 2922726. По этому коду определяется амортизационная группа – пятая (имущество со сроком полезного использования свыше 7 лет до 10 лет включительно).

Виды конструкций

Чтобы производить сварочные работы в домашних условиях, можно использовать два вида столов: обычный, предназначенный для сварки средней сложности, и сборочно-сварочный, на котором выполняются более сложные задачи.

По удобству использования столы должны отвечать следующим требованиям:

• высота должна находится в пределах в 70–85 см;
• минимальные габариты поверхности — 80 × 100 см;
• высота стола вместе с защитным экраном — не ниже 140 см.

Простой сварочный стол своими руками

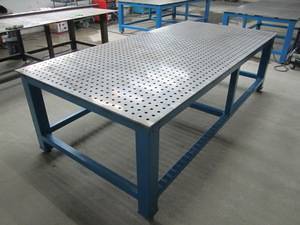

Изделие должно быть прочным, легко собираться, конструкция должна быть удобной для работы сварщика. Жесткая рама варится из металла, состоит из четырех стоек и уголка, также это может быть профильная труба. На высоте примерно 20 см от пола стойки соединяются при помощи уголков, сверху привариваются к раме, на которой располагается металлическая столешница. На ней могут иметься пазы для того, чтобы крепить свариваемые заготовки.

На стальной раме желательно для сварочного провода приварить кронштейны, рекомендуется под столешницей разместить поддон для сборки окалины и пыли.

Сбоку можно расположить тумбу с несколькими отделениями для того, чтобы хранить различные инструменты. Рядом желательно расположить подставку для емкости с водой.

Полупрофессиональный

Стол для сварки своими руками полупрофессионального назначения имеет довольно сложную конструкцию с дополнительной комплектацией. Его схема практически не отличается от простого изделия, но на ней предусмотрена установка дополнительного оборудования для металлообрабатывающих операций: фрезеровки, сверления и т. д. Также она может иметь встроенную вентиляционную систему.

Для жесткости конструкции ножки стола часто прикрепляются к полу при помощи бетонной стяжки или анкерных болтов. Особенностью такой конструкции будет то, что в этом случае рабочую платформу можно поворачивать, благодаря этому сварщик может варить с одного места.

Сборочно-сварные конструкции комплектуются:

• слесарными тисками;
• струбцинами;
• поворотными приставками.

Защитные ширмы, вентиляционные воздуховоды и другие материалы облицовки рабочей зоны выполняются из негорючих материалов. Раньше для этого использовалась асбестовая ткань. В настоящее время применяются современные материалы: базальтокартон или суперсил.

Характеристики:

1. Масса всей конструкции для жесткости должна иметь вес больше 180 килограмм.
2. Рабочая зона должна освещаться без бликов, мешающие работе во время сварки.
3. Конструкция должна снабжаться поворотным механизмом рабочей платформы и иметь встроенную вентиляцию.

#2

Отправлено 20 Март 2019 08:52

Так как я твой земляк, я только за обеими руками и присоединяюсь к задумке !))) DFX открывается автокадом или компасом?

Своими руками: комплект для сборки, чертеж и прочее

Изготовить стол для домашнего мастера, занимающегося помимо прочего, еще и сварочными работами не составит особого труда. Стол, который будет учитывать все пожелания мастера, лучше изготавливать по чертежу. Такой инженерный подход позволит подготовить требуемый комплект из материалов, быстро осуществит переработку конструкции при отсутствии какого-либо типоразмера материала.

Заготовки лучше резать на пиле, вместо применения традиционной болгарки. Они получатся точно по размеру чертежа. Кроме сварочного аппарата, необходимо иметь набор слесарного инструмента, особенно разметочного. Таким образом, для изготовления сварочного стола  своими руками не потребуется широкого спектра оснащения.

Своими руками: комплект для сборки, чертеж и прочее

Изготовить стол для домашнего мастера, занимающегося помимо прочего, еще и сварочными работами не составит особого труда. Стол, который будет учитывать все пожелания мастера, лучше изготавливать по чертежу. Такой инженерный подход позволит подготовить требуемый комплект из материалов, быстро осуществит переработку конструкции при отсутствии какого-либо типоразмера материала.

Заготовки лучше резать на пиле, вместо применения традиционной болгарки. Они получатся точно по размеру чертежа. Кроме сварочного аппарата, необходимо иметь набор слесарного инструмента, особенно разметочного. Таким образом, для изготовления сварочного стола своими руками не потребуется широкого спектра оснащения.
