Самодельный сверлильный станок из дрели

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

  • основание выполняется из доски 30х20 см и толщиной 40 мм;
  • прикрепляется вертикальная дощечка строго под углом в 90 оС;
  • вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Лучше изготовить или купить

По сути электродель состоит из нескольких готовых составных частей:

  • привода;
  • передачи;
  • шпинделя;
  • патрона.

Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.

сверлильный станок своими руками самодельный

Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные

При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:

пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости;
чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований

Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы;
для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина

Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.

столы с поворотно-сдвижной

При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.

На что обращать внимание при покупке

Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже

Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:

разные конструкции станин

Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности. Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:

  • есть цанговый зажим дрели;
  • увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
  • есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.

Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.

мини сверлилка своими руками

Делаем сверло из ручной дрели

Один из распространенных вариантов для обладателей дрели. Такого типа станок обычно делают из металла или деревянной основы. Как же сделать мини-сверлильный станок своими руками? Отметим, что тиски для сверлильного станка своими руками тоже можно сделать самостоятельно.

Необходимые материалы;

  • Дрель;
  • Материал для основы. Подойдет плита из дерева с размерами 600*600*30 миллиметров. Стальной лист похожих размеров тоже подойдет;
  • Брус с параметрами 50*50 метров квадратных.

Инструкция шаг за шагом

  • Делаем станину;
  • Ставим вертикальную стойку;

Обратите внимание!

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Внимание: чтобы дрель было легко двигать по нашей направляющей можно легко использовать крепления из мебельного магазина – направляющую для выдвигающихся ящиков

  • Устанавливаем подвижную голову для крепления дрели с сечением в форме буквы «т»;
  • Устанавливаем саму дрель на утолщенную получившуюся букву «т».

Сверлильный станок из дрели своими руками – простое решение, однако не очень популярное в наши дни, когда все предпочитают использовать двигатель в основе.

Конструкция

Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.

В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.

После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.

Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.

Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.

Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.

Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.

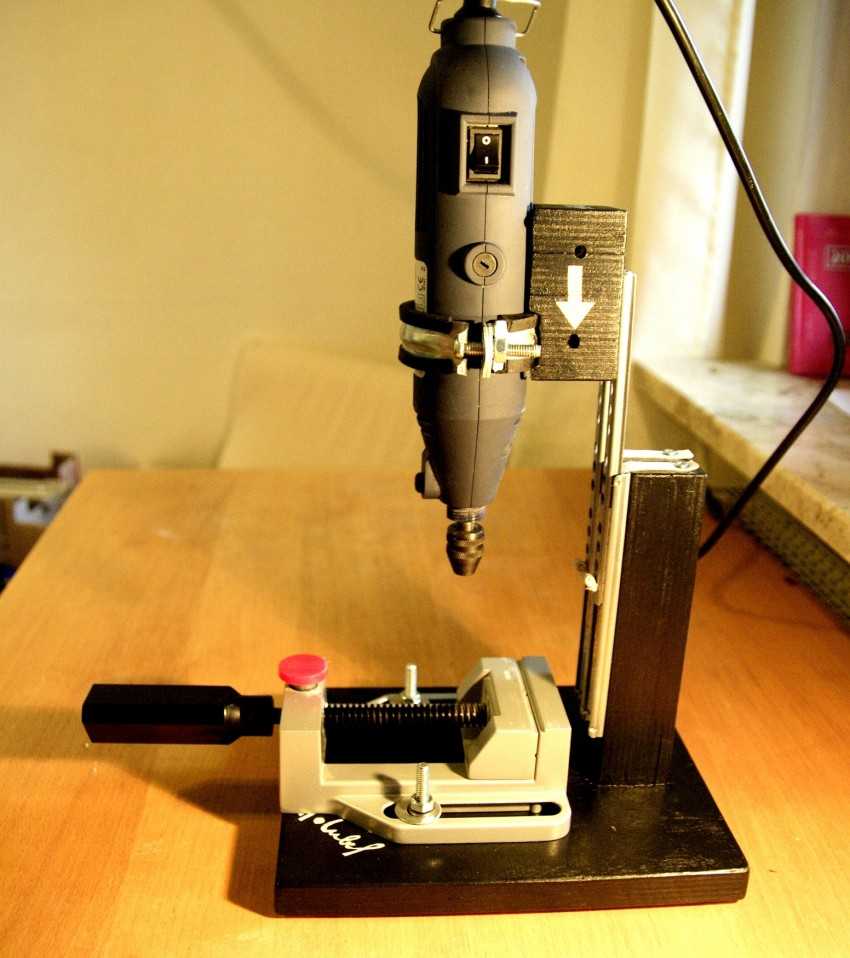

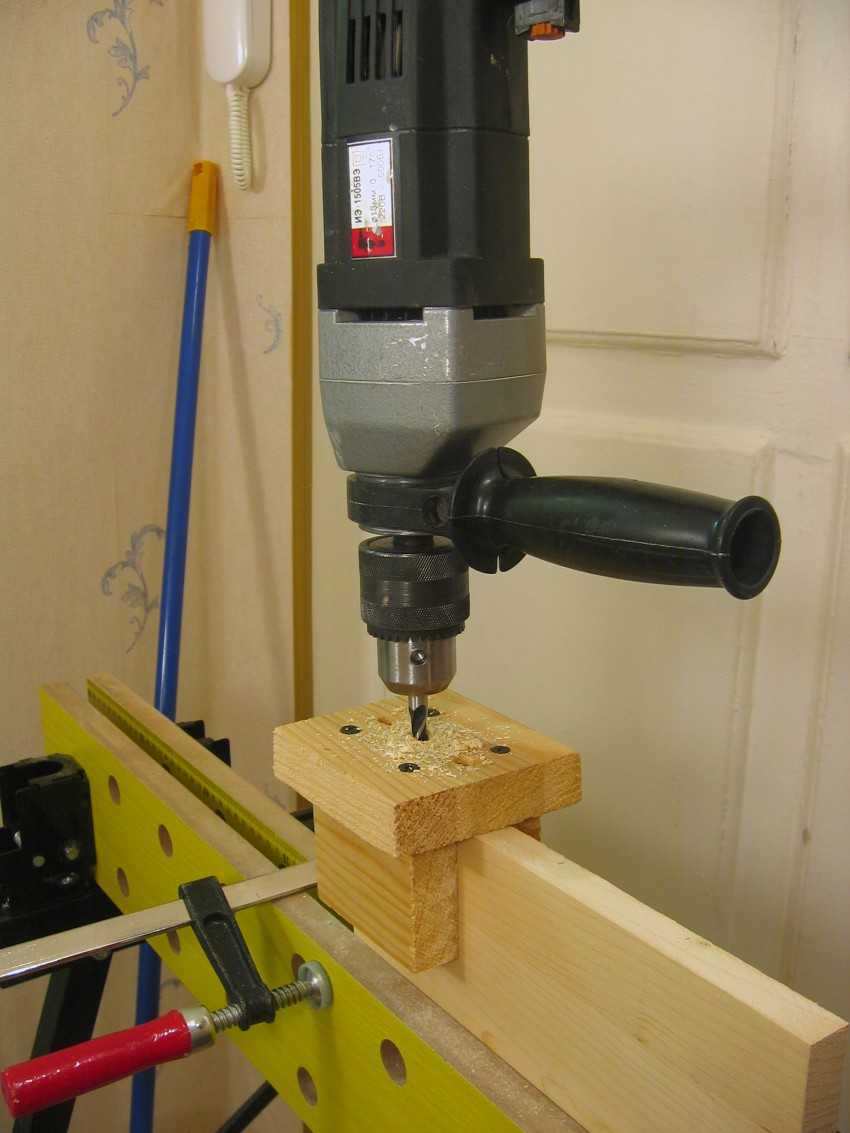

Станок из дрели


Удобный станок из дрели.

В состав конструкции обязательно входят:

  1. Передаточный механизм для сообщения нужного движения от двигателя всем рабочим элементам.
  2. Рабочие и управляющие элементы – например, прикрепленное к патрону сверло, которое связано с валом вращения и шпиндельным механизмом.
  3. Электрический двигатель с ременной передачей, через которую вращение передается к рабочим деталям. Кроме ременной имеется реечная передача, которая удерживает сверло в нужном направлении с помощью специальной ручки.

Ваш аппарат много выиграет, если вы расположите на нем специальную шкалу, которая поможет измерять длину глухих отверстий. Рабочим столом должна быть жесткая металлическая плита с мощным основанием.


Принцип работы сверлильного станка из дрели.

Удивительно, но такие самодельные сверлильные станки из дрели при всей своей простоте способны выполнять самый широкий набор функций. Из всех домашних аппаратов, выполненных из дрели, самым простым является присадочный агрегат без рулевой рейки. При этой модификации особенно важен тяжелый стол: он будет смягчать вибрацию во время рабочего процесса.

Металлический стол под станок можно соорудить из пластины размером 500 мм х 300 мм и толщиной не менее 5 мм.
Размеры металлических уголков для стойки к дрели – 50 х 50 мм. Соединять металлические детали при помощи сварки. Для этого соединить стойку с поверхностью металлического стола под прямым углом.

Дрель на стойке закрепить хомутиками. К столу прикрепить тиски. Швы зачистить металлической же щеткой.
Все элементы станка нужно выставить по уровню. Механизм выполняется в виде длинной гайки с болтами

Четыре гайки привариваются к каждому уголку основы с последующим закручиванием болтов.

Смазка и финальная покраска – не менее важное дело, которым не стоит пренебрегать. Прежде всего, это защита станка от коррозии

Смазку делать любой технической смазкой. Краска может быть любой.

Особенности изготовления

Процедура, как сделать станок для сверления своими руками не сложная, но необходимо учитывать советы мастеров:

для небольшого сверлильного станка лучше выбирать асинхронный двигатель из старой стиральной машины;
для установки достаточно мощного двигателя понадобится более прочное и максимально устойчивое основание;
двигатель в процессе проектирования и сборки установки важно разместить ближе к стойке, что снизит уровень вибрации;
соединение с помощью шестигранников должно быть максимально прочным и надежным для повышения износостойкости узла.

Этот станок сложнее собрать даже при наличии доступной схемы, но его основным преимуществом остается усиленная мощность, что подходит для обработки разных поверхностей.

Распространенные ошибки

Если в процессе изготовления домашнего сверлильного станка будут допущены ошибки, все затраты по деньгам, времени и другим ресурсам будут впустую. Типичные ошибки изображены на рисунке:

На каждом рисунке указаны следующие типовые ошибки:

ошибки в процессе изготовления домашнего сверлильного станка

  1. Низкая точность и слабость рамки под воздействием штатной нагрузки;
  2. Колонна не должна быть полой внутри, иначе она не выдержит изгибающей нагрузки;
  3. Штанга не выдержит упор инструмента.
  4. Нет смысла сдваивать колонну поперечным способом. От этого устойчивость не увеличится.
  5. Отбойник (в данном случае пружина) из-за своих непропорциональных размеров не приглушает нагрузки и вибрации, а наоборот их усиливает.
  6. Несимметричная компоновка привода и шпинделя с одной стороны колонны будет только усиливать вибрации.
  7. Основная ошибка – отсутствие отбойника, как такового. Его нельзя эксплуатировать, так как это опасно для здоровья.

Электрическая дрель есть у многих хозяев, которые самостоятельно занимаются строительством и стройкой. Однако одного такого инструмента может оказаться недостаточно для операций, требующих высокой точности, сверления под прямым углом или сложных задач. Для выполнения этих целей создаются сверлильные станки – установки, которые можно изготовить в домашних условиях из подручных материалов и бытовой техники. В том, как сделать сверлильный станок из дрели, нет ничего сложного.

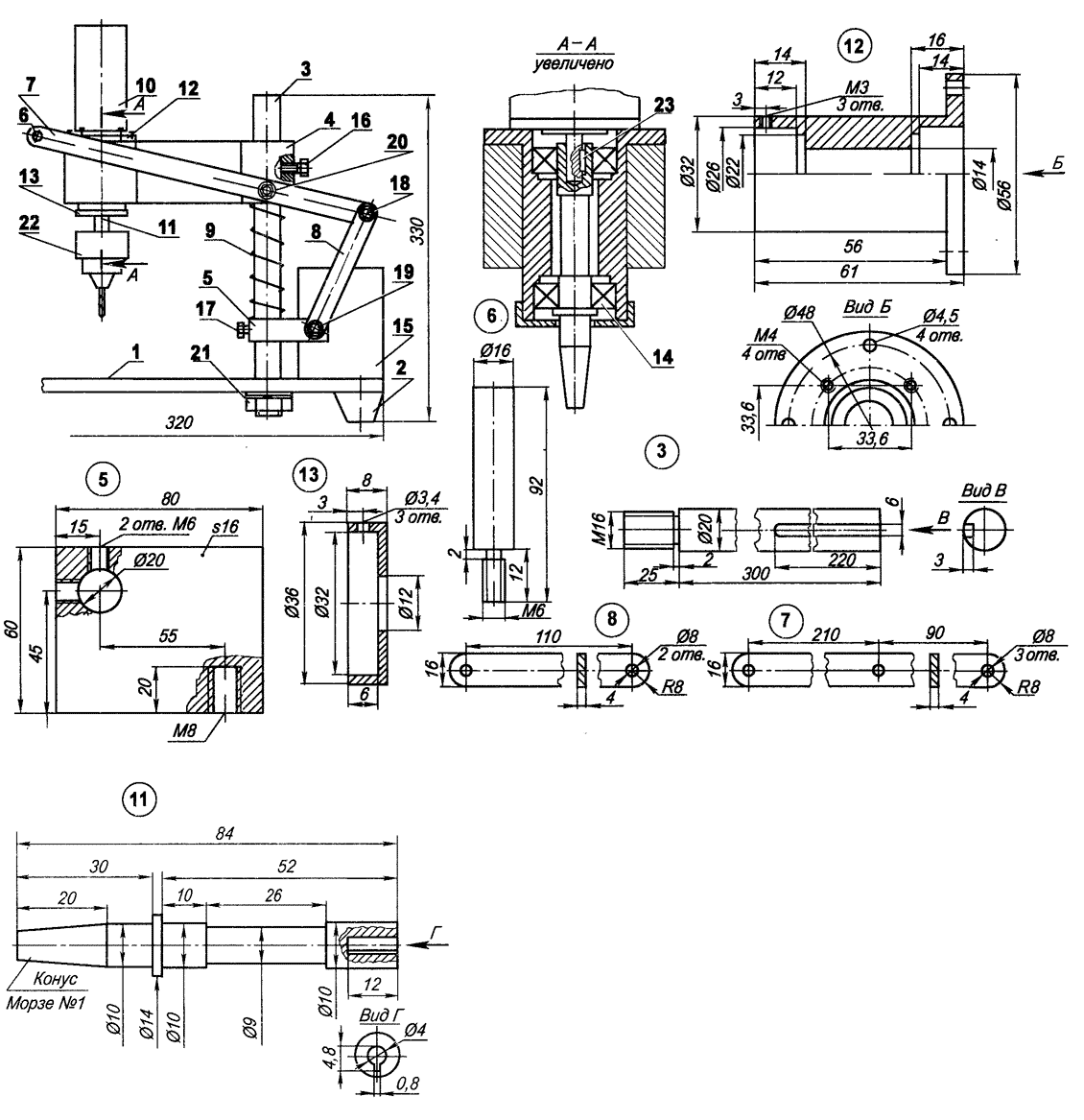

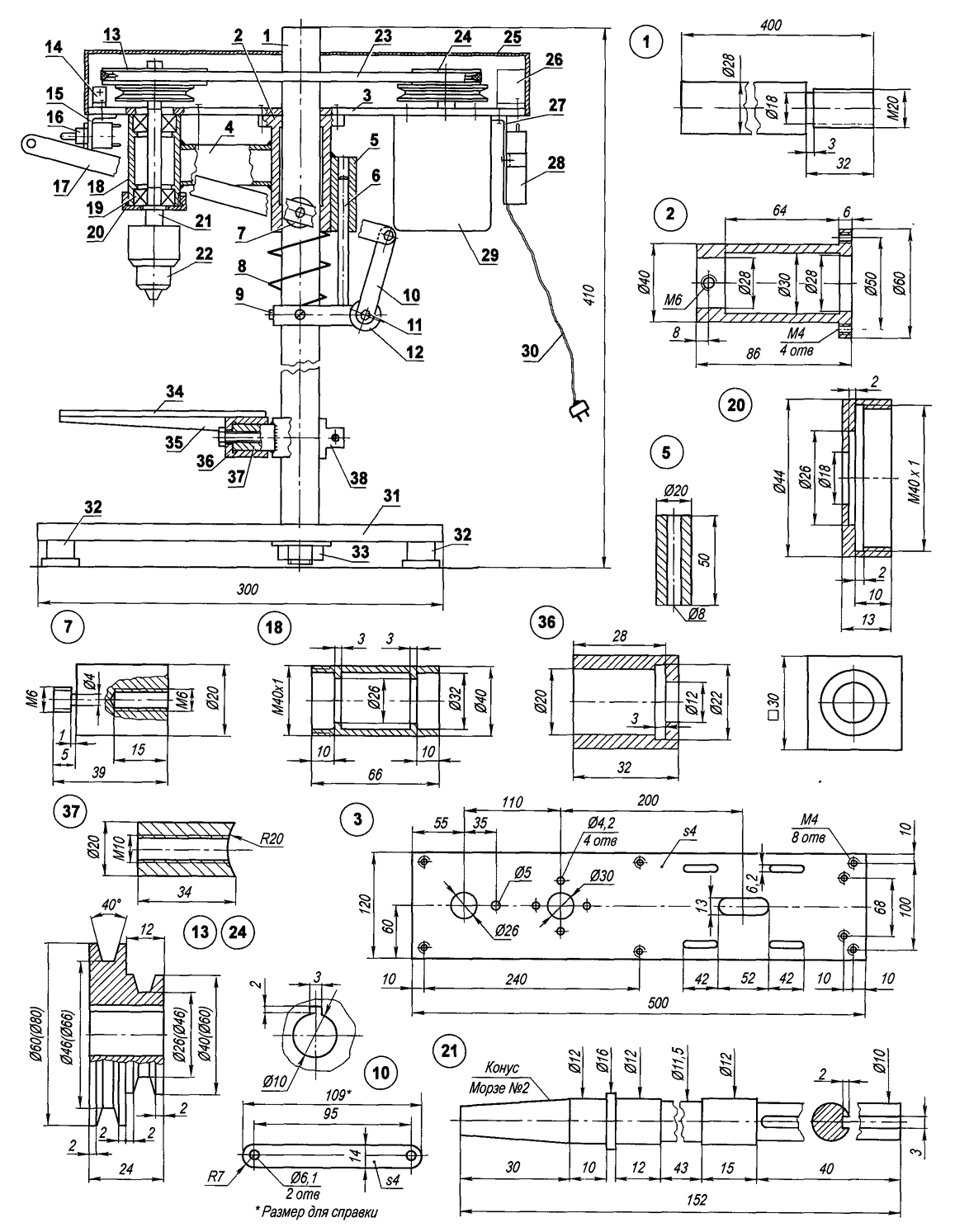

Доп.материалы(чертежи):

как сделать сверлильный станок из дрели своими руками чертежи

как сделать сверлильный станок из дрели своими руками чертежи

как сделать сверлильный станок из дрели своими руками чертежи

Summary

Article Name

Сверлильный станок из дрели своими руками — подробная инструкция, чертежи

Description

Лучше изготовить или купить ➜— Сверлильный станок своими руками ➜— Распространенные ошибки ➜— Чертежи ➜— Расположение основных конструктивных элементов.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

« Предыдущая запись

Необходимость изготовления самодельного станка для сверления

Представленные в этой статье лучшие виды станков для сверления домашнего изготовления не уступают по качеству выполняемых работ промышленным моделям.

При этом простые конструкции отличаются доступной функциональностью, с их применением можно производить сверление на определенную глубину.

Это может быть восстановление работоспособности автотранспорта или оборудования, осуществление масштабных или косметических ремонтных работ по дому, восстановление инженерных коммуникаций.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

  1. Циркулярная пила или распиловочный станок.
  2. Электролобзик.
  3. Углошлифовальная машинка (УШМ или просто «болгарка»).
  4. Дрель или шуруповерт.
  5. Шлифовальный станок.
  6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

  1. Фанера 15 мм.
  2. Доска сосновая, массив;
  3. Мебельные направляющие для ящиков;
  4. Втулка;
  5. Мебельная футорка;
  6. Крыльчатая гайка;
  7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

  1. Основание:
    • Вертикальная рама;
    • Шпиндельная коробка;
    • Платформа (горизонтальная опора);
  2. Сверлильный стол;
  3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
  4. Дрель (шуруповерт);
  5. Механизм подпружинивания и рукоятка подачи сверла.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

  • основание, которое еще называют станиной;
  • механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
  • устройство для обеспечения подачи;
  • вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

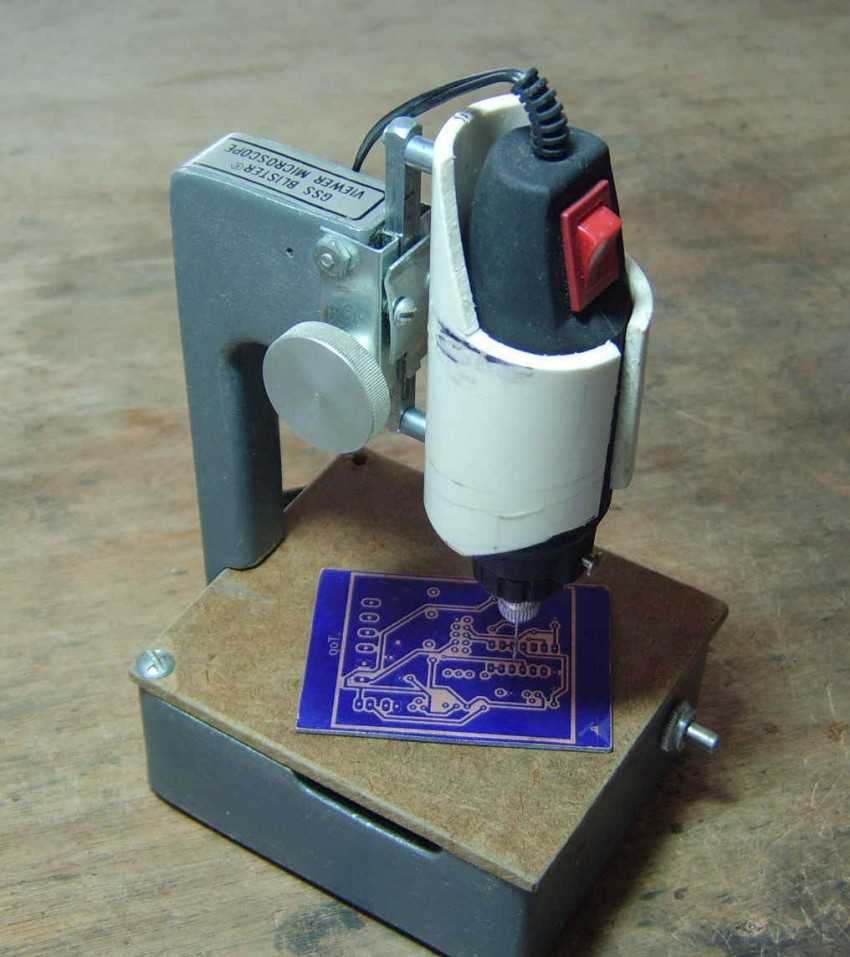

Сверлильный станок из школьного микроскопа

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

https://youtube.com/watch?v=fbPKpK2GZPA

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Пример станка из дрели более подробно

В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

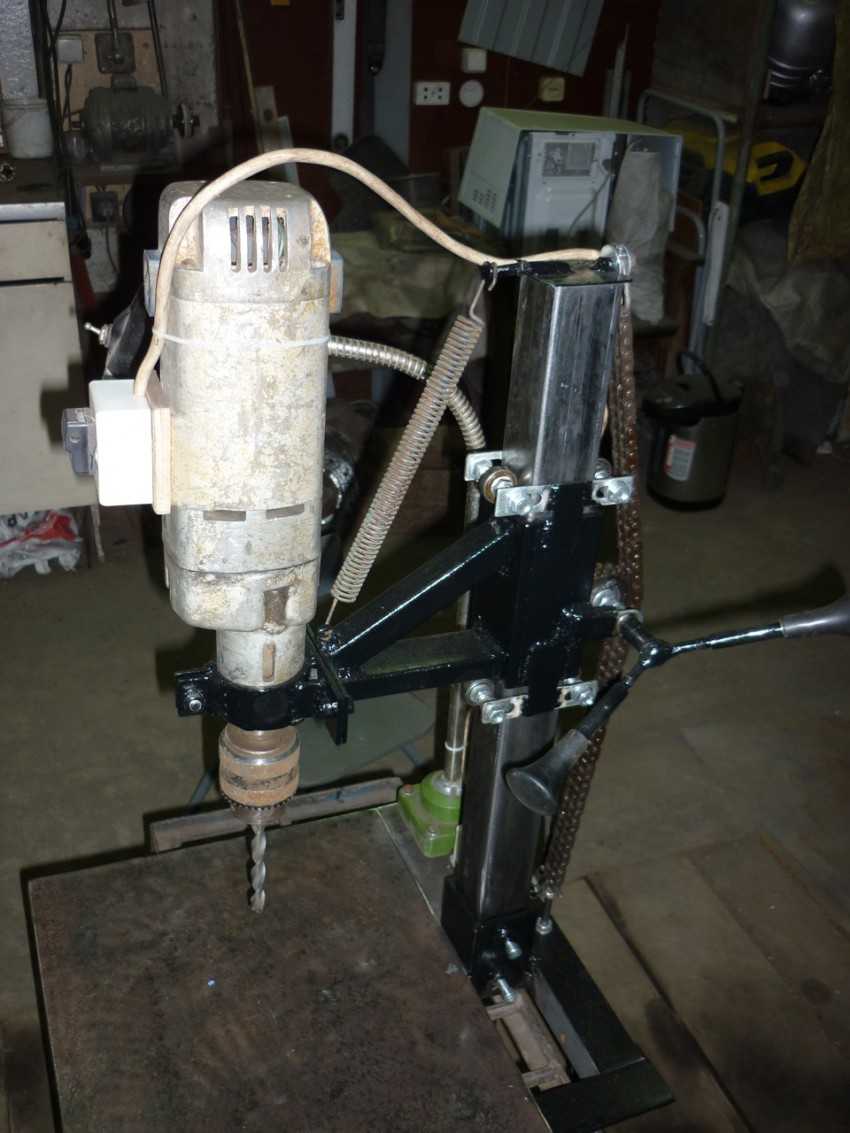

Сверлильный станок из дрели, собранный своими руками

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

  • оптимальная компактность и небольшой вес конструкции;
  • возможность переноса и использования от аккумуляторов;
  • получение качественных и точных по параметрам отверстий;
  • быстрая сборка и демонтаж оборудования без потери времени;
  • выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

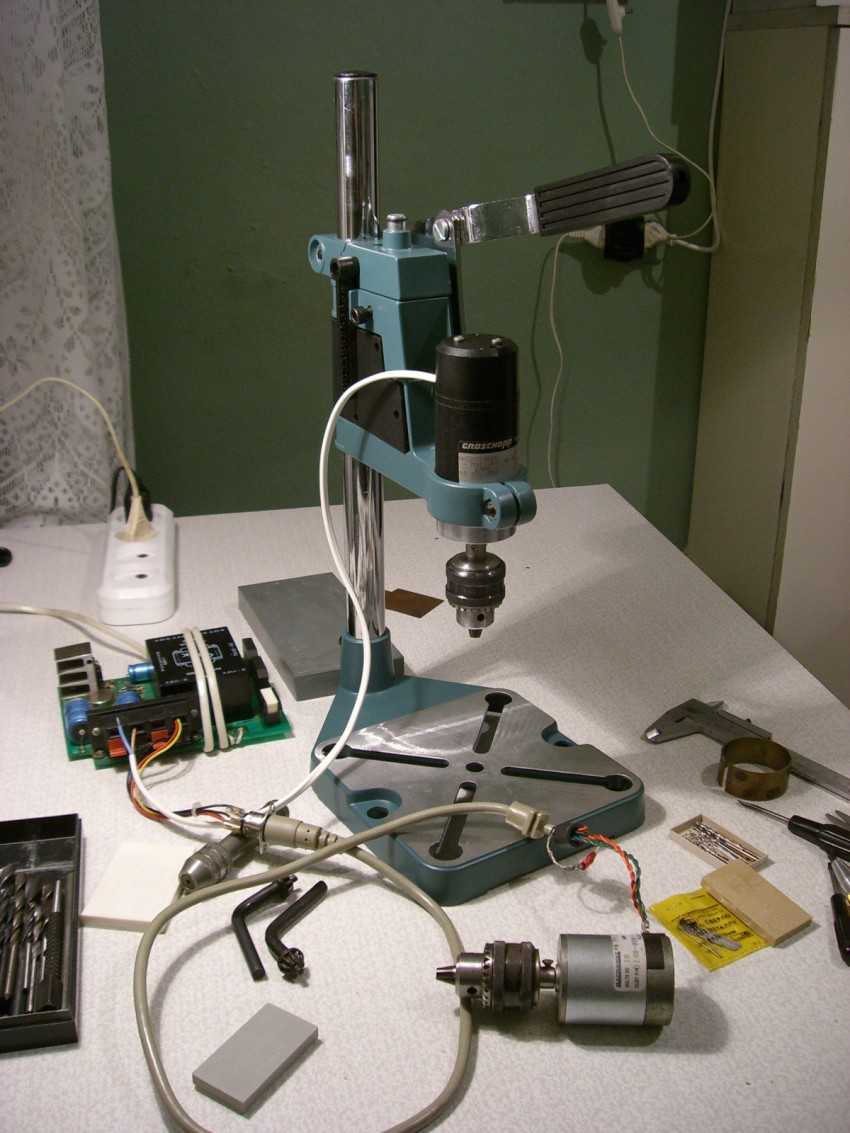

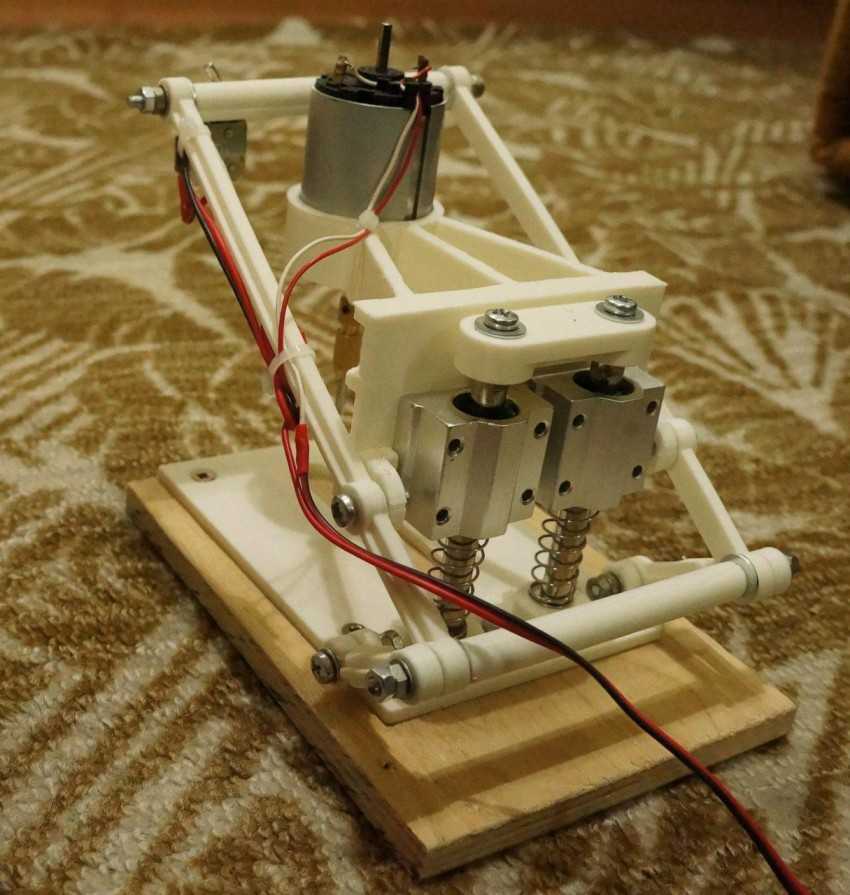

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

  • шестерня;
  • подшипники – две штуки;
  • две трубки;
  • стальное зажимное кольцо;
  • специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Стационарный станок из ручной дрели

Практически у любого домашнего мастера имеется электрическая дрель. Это один из наиболее универсальных электроинструментов. Меняя насадки, кроме сверления, она может бурить стены, зачищать швы, очищать поверхность материала. Помимо всего прочего, на базе дрели умельцы изготавливают ряд настольных станков, в том числе сверлильный.

Инструменты, которые потребуются для работы:

  • циркулярная пила;
  • электролобзик;
  • болгарка;
  • крупнозернистая наждачная бумага;
  • простенький набор ручного инструмента;
  • линейка и карандаш.

Также потребуется сама электродрель. Она поможет в сборке устройства, а после займет свое место на станине. Дополнительный плюс от подобной конструкции – дрель в любой момент можно будет снять и использовать по прямому назначению.

Сверлильный станок из электродрели отличается простотой, потому материала потребуется немного. Надо подготовить отрезок доски, фанеру толщиной от 15 мм, направляющие для мебели, а также саморезы и болты с гайками.

Доска, из которой изготавливается станина, должна быть сухой, без трещин и механических повреждений, с минимальным количеством сучков. Перед началом работы ее циклюют, при необходимости обрабатывают шкуркой.

Оборудование для столярной мастерской

Каждый умелец столярного дела оборудует свою мастерскую необходимым для его задач оборудованием. Не всегда человек для бытового использования может позволить себе дорогие станки производственного изготовления. А эта ситуация является толчком к воплощению в жизнь самоделок на основе доступных деталей и инструментов.

Токарный станок по дереву

Токарный станок по дереву станет необходимым инструментом для домашних умельцев. Круглые болванки, ручки для дверей, шарообразные и конусообразные фрагменты для деревянных перил, ножки кресел и многое другое, — всё это можно изготовить с помощью самодельного токарного станка на базе шуруповерта..

Не стоит тратить деньги на заводское оборудование, если такой токарный станок без особых усилий можно сделать своими руками из старого шуруповерта, используя для этого минимум средств и материалов.

Вкратце можно описать один из таких вариантов «самодельного» станка. Делается короб (станина) прямоугольной формы из фанеры с тремя боковыми сторонами. В короткой стороне прорезается посадочное гнездо. В эту простенькую деревянную станину и устанавливается шуруповерт, кнопкой вверх.

Станина, в нашем случае прямоугольный деревянный короб, прикручивается к столу и прижимается струбциной. Это делается для того, чтобы надежно закрепить на рабочем столе станину вместе с инструментом.

В качестве опорной планки для резца используется деревянный брусок, который также прикручивается к столу струбциной.

В патрон шуруповерта зажимается отрезок прутка с резьбой, удобной для зацепа. На пруток насаживается деревянная заготовка (болванка). Включается шуруповерт и крутит деревянную заготовку. С помощью резца, опираясь на опорную планку, мастер вырезает нужную объемно-фигурную деталь.

Инструмент крайне необходим для мастеров, которые в своей работе используют деревянные детали и фрагменты.

Настольный сверлильный станок

Настольный сверлильный станок необходим многим умельцам в гаражах и мастерских для точного сверления отверстий в дереве, металле, пластике и т.д.

Талантливые мастера не тратят деньги на приобретение производственного оборудования. Нужно немного усилий и инженерных способностей, смекалки и желания. В результате можно получить добротную конструкцию настольного сверлильного станка из подручных материалов.

Основой инструмента может послужить редуктор от шуруповерта. Шток (стойку) станины мастера могут делать из различных материалов. Все идет в дело: металлические прутки, каретки от пишущих машинок, деревянные конструкции.

Механизм поднятия и опускания по вертикали редуктора также выполняется самыми разными способами. Не бывают лишними даже пружины от эспандера.

Для крепления редуктора к штоку станины делают самодельные хомуты из текстолита, или используют подходящие детали от других устройств или даже автомобилей.

Каждая конструкция индивидуальна и интересна по-своему. Главное, чтобы задача, которая ставится перед сверлильным станком – выполнялась с предельной точностью и на должном качественном уровне.

Не стоит использовать для станка разбитые и старые шуруповерты, так как люфт в патроне не позволяет добиться нужного диаметра отверстия.

Ручной фрезер: пошаговая инструкция

Если при работе с деревом у вас появилась задача вырезать канавку или окружность, не стоит идти и покупать дорогой фрезер. Проявив смекалку, можно легко решить эту задачу и превратить шуруповерт в ручной фрезер, создав своими руками нижнюю станину – конструкцию, которая бы удерживала вертикально инструмент. Производственные приставки для фрезирования на шуруповерты (дрели) есть в продаже, но приобретение их не всегда финансово оправдано.

Самый легкодоступный подручный материал для домашнего мастера – фанера и деревянные бруски. Вот из них мы и будем делать станину-приставку для фрезирования, выполняя пошагово инструкцию:

  1. Сделаем нижнюю часть станины. Возьмем фанеру толщиной 8 мм и вырежем из нее кольцо с внешним диаметром 10 см, с внутренним – 5 см. Для этой работы мы используем шуруповерт с «коронкой» по дереву.
  2. По бокам этого кольца прикрутим саморезами два деревянных бруска 4х2х10 см. Положим сделанную конструкцию брусками вверх. Это будет напоминать табуретку, поставленную ножками вверх.
  3. Сделаем верхнюю часть станины. Вырежем еще одно кольцо из фанеры внешним диаметром 9 см, а внутренним – приблизительно 4,5 см (под размер корпуса шуруповерта).
  4. Прикручиваем саморезами верхнюю часть станины к брускам с нижней частью.
  5. Одеваем приставку-станину на корпус шуруповерта. Он плотно садиться в круглое отверстие верхней части станины.
  6. Вставляем необходимую фрезу в патрон и отрегулируем вырез фрезы. Затягиваем патрон.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
