Самодельные сверлильные станки для печатных плат

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке

Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

  • шестерня;
  • шестигранник, на который будет надеваться шкив;
  • два подшипника;
  • трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
  • зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

Перечень компонентов

Вот полный список всего, что потребуется для сборки:

  1. Печатная плата (ссылка на файлы для изготовления в конце статьи)
  2. U1 — MC34063AD, импульсный стабилизатор, SOIC-8
  3. U2 — LM358, операционный усилитель, SOIC-8
  4. U3 — L78L09, стабилизатор, SOT-89
  5. D1,D3 — SS14, диод Шоттки, SMA — 2шт
  6. D2 — LL4148, диод выпрямительный, MiniMELF
  7. C1 — конденсатор, 10мкФ, 50В, 1210
  8. C2 — конденсатор, 3.3нФ, 1206
  9. C3,C4 — конденсатор, 4.7мкФ, 1206 — 2шт
  10. C5 — конденсатор, 22мкФ, 1206
  11. R1-R3,R7,R9,R11 — резистор 1 Ом, 1206 — 6шт
  12. R4,R10 — резистор 22кОм, 1206 — 2шт
  13. R5 — резистор 1кОм, 1206
  14. R6 — резистор 10-27кОм, 1206. Сопротивление зависит от номинального напряжения используемого двигателя. 12В — 10кОм, 24В — 18кОм, 27В — 22кОм, 36В — 27кОм
  15. R8 — резистор 390 Ом, 1206
  16. RV1,RV2 — резистор подстрочный, 15кОм, типа 3224W-1-153 — 2шт
  17. XS1 — клемма, 2 конт, шаг 3,81мм

Также мы сделали на 3D-принтере кольцо-ограничитель, для удобной установки на двигатель. Ссылка для скачивания STL-файла для скачивания в конце статьи.

Cверлильный станок своими руками

Что делать если дома нет сверлильного станочка для печатных плат? Покупать конечно же дорого, да и бывает что станок не нужен для частого использования. Предлагаю вам 2 простые идеи для самостоятельного изготовления сверлильного станочка своими руками. Первый вариант очень прост, для его изготовления нам понадобится электродвигатель от кассетных магнитофонов. Помните такие? Такие двигатели можно снять с любого магнитофона китайского или советского производства.

Выглядят они примерно так:

Итак, электродвигатель у нас есть, еще нам понадобится сверло необходимого диаметра, обычно это 0,7-1мм, нужно взять тонкую пасту от шариковой ручки, тонкую нитку сантиметров 10, ножницы и секундный клей.

Все приготовили? Начинаем собирать.

Берем исписанную пасту от шариковой ручки (можно и новую) и отрезаем 15 мм, далее нам нужно насадить ее на вал двигателя чуть меньше половины (на 6-7 мм). Затем снимает ее с помощью отвертки или пинцета и отложим в сторону (хотя можно и не снимать).

Берем сверло, наматываем на него нитку виток к витку в 2 слоя, ниже фото:

Придерживая конец нитки (чтобы не размотался) наносим каплю секундного клея и быстро запихиваем сверло в трубочку. Если будете медлить, клей застынет.

Вот что у нас получилось:

Если сверло будет криво вращаться, вы просто подогните в нужном направлении пасту, пока не отцентрируете сверло, и можете приступать к сверлению своей платы

Второй вариант сверлильного станка

Теперь расскажу вам про второй вариант сверлильного станка, таким, каким пользуюсь я. Сделать его будет немного сложнее. Подробных чертежей с размерами я давать не буду, т.к. станок собирался из того что есть, пусть статья будет ознакомительной, но фотографии, и схематически я станок все же опишу. Вы можете попробовать собрать себе похожий станок по моим рисункам Данный станок выглядит так:

Построен он на рычажном механизме, при нажатии которого опускается двигатель вместе со сверлом, а если отпустить рычаг, двигатель снова поднимется вверх.

Вот фото самого механизма:

Подъемно-спусковая часть изготавливается из листового металла, лист выпиливается нужной формы, загибается и высверливаются отверстия. Вместо загнутого прутка что на фотографии можно применить что-нибудь аналогичное, например заменить его двумя длинными винтами М4, с резьбой в конце.

Чертежи механизмов:

Чертеж подъемно-спускового механизма.

Чтобы вас не запутать, подъемно-спусковой и рычажные механизмы начертил отдельно

Вот что получится если совместить два верхних рисунка

Думаю суть понятна и теперь по моим наброскам при желании вы сможете собрать нечто подобное, идею я вам подбросил, так что дерзайте!

Еще хочу дать небольшой совет по поводу сверел, сверла очень быстро затупляются и начинают плохо сверлить, если нет заточного станка, то не выкидывать же их? Я нашел следующий выход из этой ситуации, берем сверло, и аккуратно откалываем пассатижами (плоскогубцами) конец сверла, (миллиметр или чуть больше), причем нужно откалывать не как попало, как правильно показано на рисунках ниже.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

  1. Фен. Данный вариант является наиболее предпочтительным, так как мощности моторчика от фена будет вполне достаточно для того, чтобы минидрель могла выполнять свои основные функции. Максимальное число оборотов такого двигателя достигает 1500-1800 об/мин.
  2. Магнитофон. Поскольку мощность двигателя магнитофона очень маленькая, единственное, что может получиться из такой затеи – дрель для печатных плат. Питание двигателя осуществляется от 6 Вольт, а это значит, что вам придется подыскать соответствующее зарядное устройство или батарейку.

https://youtube.com/watch?v=I_wB3_gP4kc

1 Общая информация

Любой станок – это специальный прибор, который собирают из нескольких составляющих. Задача этого прибора заключается в придании человеку возможности обработать тот или иной инструмент с большой точностью. То есть практически исключить из процесса конкретно ручной труд.

Это совершенно необходимо в работе, где нужна точность. Если при этом используется деталь из металла или любого точного материала, то без использования станка вам будет просто не обойтись.

Станок состоит из станины, переходников, установки под движок и еще нескольких механизмов. Все они собираются в единую конструкцию, что жестко зафиксирована в одном или нескольких положениях.

Стандартные и самые дешевые станки или мини-станки, если мы говорим об оборудовании, что предназначается для обработки миниатюрных деталей, могут перемещаться только по одной оси. То есть перемещение рабочего сверла выполняется сверху вниз. Это базовая функция станка, без которой его и станком назвать-то нельзя.

Пневматическое горное сверло для станка

Более продвинутые модели можно точно настраивать на определенную координату, которая выставлена на столе. Это уже могут быть даже полуавтоматические или автоматические модели.

Как вы сами понимаете, именно четкая фиксация на прочной раме и возможность практически исключить человеческий фактор непосредственно в выполнении работ по сверлению – это основной плюс станков.

1.1 Особенности станков для печатных плат

Станки для печатных плат – это одна из разновидностей подобного оборудования. Вот только такие агрегаты, как правило, являются мини-образцами. И это вполне очевидно, ведь работать на них необходимо с печатными платами.

Для образования единых стандартов в электротехнике и создания устойчивого основания были введены печатные платы. Производят их из диэлектрика, на который прикручивают или припаивают различного рода детали и соединения.

Плата может содержать на себе как мелкий транзистор и вывод к нему от элемента питания, так и огромное количество деталей, столь миниатюрных, что неподготовленный человек их даже не рассмотрит (речь идет о компьютерном оборудовании).

Конечно, в данной ситуации стоит отметить огромное количество печатных плат, что различаются по своей конструкции, используемому материалу и т.д. Но отметим, что все они являются разновидностью одного элемента, что выполняет функции основания для микросхем.

Простейшие платы оборудуют дополнительными элементами за счет их прикручивания и последующей пайки. Как вы сами понимаете, для прикручивания деталей необходимо проделать в плате отверстия.

Причем проделывать надо их с филигранной точностью. Расхождение даже в полмиллиметра может быть если не фатальным, то очень ощутимым. Особенно если вы собираетесь заполнить плату полностью.

Установка сверла на станок

Чего только стоит тот факт, что сверла для мини-станка по печатным платам в своем диаметре могут начинаться от образцов в 0,2-0,4 мм. И это если говорить о дешевых станках. Более продвинутое оборудование для создания сложных микросхем будет использовать еще более миниатюрные инструменты.

Как вы сами понимаете, обрабатывать подобные детали вручную – дело не из легких. Даже если вам и получится сделать парочку отверстий в нужном месте и нужной толщины, то займет этот процесс слишком много времени, а результат может быть испорчен единственной ошибкой.

Ghostgkd777 › Блог › Сверлильный станок для печатных плат

Всем привет! Давно шел к этому, наконец руки дошли и за 12 часов сварганил ковырялочку для печаток.

Кинематику взял с двигающимся двигателем. Каламбур получился)) В общем, двигатель с патроном опускается. За основу этого узла взяты салазки и каретка “глаза” CD-ROM или любого иного привода. На ней смонтировал двигатель, подпружинил к раме, приделал рычаг для опускания, всю эту конструкцию закрепил на алюминиевом уголке, его в свою очередь через проставку к основанию из плиты стеклотекстолита. Фото всей конструкции ниже.

Дрянь еще та, я вам скажу… хорошо держит далеко не все сверла. Работа с ним приносит море негативных эмоций. А менять его на нормальный кулачковый патрон — так он слишком большой для этого моторчика. Потому этот вариант сверлилки признан как временное решение до приобретения мотора 24В и нормального патрона. Там будем строить ковырялочку посолиднее))

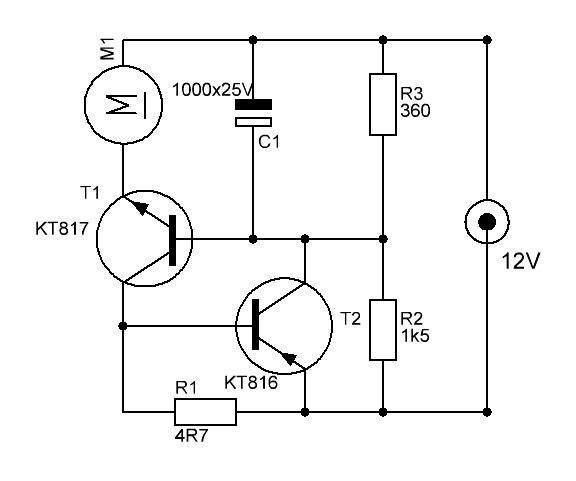

Но на этом остановиться было-б слишком просто! На мотор прикошачил схемку с автоматическим регулированием оборотов мотора в зависимости от нагрузки, котору я подглядел у котов выложил Sansey. Кстати, очень хороший обзор схемок управления двигателем есть там-же. Рекомендую!

Уважаемые админы и модераторы, не сочтите за рекламу другого ресурса. Материал интересный, людям пригодится, а копировать его в свой БЖ как-то нехорошо.

Я перебрал и настроил под детали, имеющиеся у меня.

Конечник установил шунтировать БЭ VT2 т.к. в верхнем положении каретки он замкнут. Контакт у него один (с того-же фена, что и мотор), лень было искать нормальные конечники))

↑ Внутри CD-привода

Точность подачи не вызывает сомнений — ведь САМ ЛАЗЕР позиционировала! Но для бОльшей надежности (все-таки сверлильная головка потяжелее, чем лазер) нужна была еще одна такая же каретка. К счастью, рядом валялся такой же (или почти)TEAC . С механикой у них, похоже, стандарт. Короче, снимаем с него каретку, устанавливаем рядом с имеющейся, и вот что получилось:

Рис. 1

Рабочий ход этого тандема составляет около 10 мм — вполне достаточно. Можно, конечно, кое-что подпилить, чтобы, сблизив каретки, увеличить ход сверла, но нет смысла — станок предназначен только для сверления плат (по крайней мере, у меня). ПС. Один лазер демонтировать не удалось — так что можно смело в названии станка писать — «лазерный»!

Теперь нужно подумать о станине. Смотрим на шасси этого же дисковода:

Рис. 2

Режем по красным линиям, подрезаем углы по вкусу. Разрез по зеленым линиям пригодится нам потом. Не забываем снять заусенцы — источники травм. В итоге получаем два одинаковых, но симметричных кронштейна:

Рис. 3

Углы проверять не стал — все-таки TEAC

— порядочная фирма. Просверлив необходимые отверстия, собираем станину, ориентируясь на имеющиеся на деталях полочки и уголочки:

Рис. 4

Вид с тыльной стороны (изнутри станка):

Рис. 5

Стрелками указаны места сопряжений деталей. Очень уж эти полочки и уголочки облегчают сборку! Не забываем устанавливать под гайки пружинные шайбы — станок же ведь! Вибрация…

Теперь нужно подумать о сверлильной головке. Сначала хотел приспособить свой ДПР-12-2 27В 5000 об/мин

(для него-то и городил вторую каретку, и, как оказалось, совсем не зря!). Но мой мотор на этой конструкции выглядел, как слон в посудной лавке!

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.


Конструкция настольного сверлильного станка с ременной передачей (нажмите для увеличения)

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.


Пример двигателей, используемых при изготовлении самодельного сверлильного мини-станка

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

  • станину;
  • переходную стабилизирующую рамку;
  • планку для перемещения;
  • амортизатор;
  • ручку для манипуляций с высотой;
  • крепление для движка;
  • движок;
  • блок питания;
  • цангу и переходники.

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

  1. Монтируем станину, крепим к ней ножки.
  2. Устанавливаем рамку держателя основной конструкции на станину.
  3. Крепим к рамке механизм перемещения и амортизатор.
  4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
  5. Устанавливаем ручку на крепление для двигателя.
  6. Устанавливаем движок и регулируем его положение.
  7. Прикручиваем к нему цангу и переходники.
  8. Монтируем блок питания, подключаем его к движку и сети.
  9. Подбираем и фиксируем сверло.
  10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

Описание конструкции

В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра. Большинство радиолюбителей просто покупают эти двигатели и сверлят платы удерживая инструмент в руках. Я решил пойти дальше и на его основе сделать полноценный станок под подобные двигатели с открытыми чертежами для самостоятельного изготовления.


Для линейного перемещения двигателя я решил использовать полированные валы диаметром 8мм и линейные подшипники. Это дает возможность минимизировать люфты в самом ответственном месте. Эти валы можно найти в старых принтерах или купить. Линейные подшипники также широко распространены и доступны, так как применяются в 3D-принтерах.


Основная станина сделана из фанеры толщиной 5мм. Фанеру я выбрал потому, что она стоит очень дешево. Как материал, так и сама резка. С другой стороны ничего не мешает (если есть возможность) просто вырезать все те же самые детали из стали или оргстекла. Некоторые мелкие детали сложной формы напечатанны на 3D-принтере.

Для поднятия двигателя в исходное положение использованы две обычные канцелярские резинки. В верхнем положении двигатель сам отключается при помощи микропереключателя.

С обратной стороны я предусмотрел место для хренения ключа и небольшой пенал для сверел. Пазы в нем имеют разную глубину, что делает удобным хранение сверел с разным диаметром.


Но все это проще один раз увидеть на видео:

На нем есть небольшая неточность. В тот момент мне попался бракованный двигатель. На самом деле от 12В они потребляют на холостом ходу 0,2-0,3А, а не два, как говорится в видео.

Дополнения

Другие люди, которые уже собрали себе такой станок внесли много предложений. Я, если позволите, перечислю основные из них, оставив их в авторском виде:

  1. Кстати, тем, кто никогда раньше не работал с такими деталями, хорошо бы напоминать, что пластмасса от 3D принтеров боится нагрева. Поэтому здесь следует быть аккуратным — не стоит проходить отверстия в таких деталях высокоборотной дрелью или Дремелем. Ручками, ручками….
  2. Я бы еще порекомендовал устанавливать микропереключатель на самой ранней стадии сборки, так как привинтить его к уже подсобранной станине нужно еще суметь — очень мало свободного пространства. Не помешало бы также посоветовать умельцам заблаговременно хотя бы залудить контакты микропереключателя (а еще лучше — заранее припаять к ним провода и защитить места пайки отрезками термоусадочной трубки), дабы впоследствии при пайке не повредить фанерные детали изделия.
  3. Мне видимо повезло и патрон на валу оказался не отцентрированным, что приводило к серьезной вибрации и гулу всего станка. Удалось исправить , но это не хороший вариант. так как гнет ось ротора, а снять патрон уже не реально, есть опасения, что вытащу эту самую ось целиком.
  4. Затяжку винтов с гроверными шайбами производить следующим образом. Затягивать винт до момента, когда сомкнется (выпрямится) гроверная шайба. После этого повернуть отвертку на 90 градусов и остановиться.
  5. Многие советуют приделать к нему регулятор оборотов по схеме Савова. Он крутит двигатель медленно когда нагрузки нет, и повышает обороты при появлении нагрузки.

В этой статье мы поделимся с вами разработанным нами станком для сверления печатных плат и выложим все материалы, необходимые для самостоятельного изготовления этого станка. Все что понадобится, это распечатать детали на 3D-принтере, порезать фанеру лазером и закупить некоторые стандартные комплектующие.
