Сверлильные станки

Виды металлорежущего оборудования

Металлорежущие станки в зависимости от назначения подразделяются на девять основных групп. К ним относятся следующие устройства:

1. токарные — все разновидности станков токарной группы (в маркировке обозначаются цифрой «1»);
2. сверлильные и расточные — станки для выполнения сверлильных операций и расточки (группа «2»);
3. шлифовальные, полировальные, доводочные — металлорежущие станки для выполнения доводочных, шлифовальных, заточных и полировальных технологических операций (группа «3»);
4. комбинированные — металлорежущие устройства специального назначения (группа «4»);
5. резьбо- и зубообрабатывающие — станки для обработки элементов резьбовых и зубчатых соединений (группа «5»);
6. фрезерные — станки для выполнения фрезерных работ (группа «6»);
7. долбежные, строгальные и протяжные — металлорежущие станки различных модификаций соответственно для строгания, долбежки и протяжки (группа «7»);
8. разрезные — оборудование для выполнения отрезных работ, в том числе пилы (группа «8»);
9. разные — примеры таких металлорежущих агрегатов — бесцентрово-обдирочные, пилонасекательные и другие (группа «9»).

Группы и типы металлорежущих станков (нажмите, чтобы увеличить)

Кроме того, металлорежущие станки могут относиться к одному из следующих типов:

• много- и одношпиндельные, специализированные (полуавтомат и автомат), копировальные многорезцовые, револьверные, сверлильно-отрезные, карусельные, лобовые и специальные типы токарных станков;
• оборудование для выполнения технологических операций расточки и сверления: много- и одношпиндельные, полуавтоматы, сверлильные станки вертикального, горизонтального и радиального типа, расточные устройства координатного, алмазного и горизонтального типа, разные сверлильные модели;
• различные типы шлифовальных станков (плоско, внутри- и круглошлифовальные), обдирочное и полировальное оборудование, заточные и специализированные агрегаты;
• типы металлообрабатывающих станков, предназначенные для обработки элементов зубчатых и резьбовых соединений: зуборезные (в том числе предназначенные для обработки колес конической формы), зубострогальные — для цилиндрических зубчатых колес, зубофрезерные, резьбонарезные, резьбо- и зубошлифовальные, зубоотделочные, проверочные, резьбо-фрезерные, устройства для обработки торцов зубьев и элементов червячных пар;
• металлорежущие станки, относящиеся к фрезерной группе: консольные (вертикальные, горизонтальные и широкоуниверсальные модели) и бесконсольные (вертикальные устройства, продольные, копировальные и гравировальные модели);
• строгальное оборудование и модели подобного назначения: продольные станки, на которых установлена одна или две стойки; горизонтальные и вертикальные протяжные устройства;
• разрезное оборудование: оснащенное абразивным кругом или гладким металлическим диском, резцом или пилами различной конструкции (ленточными, дисковыми, ножовочными); правильно-отрезные типы металлообрабатывающих станков;
• остальные типы станков для обработки металлических заготовок: делительные, используемые для осуществления контроля сверл и шлифовальных кругов, опиловочные, балансировочные, правильно- и бесцентрово-обдирочные, пилокасательные.

Вертикально-фрезерный станок — один из представителей обширной фрезерной группы

Классификация металлорежущих станков также осуществляется по следующим параметрам:

• по весу и габаритным размерам оборудования: крупное, тяжелое и уникальное;
• по уровню специализации: станки, предназначенные для обработки заготовок одинаковых размеров — специальные; для деталей с разными, но однотипными размерами — специализированные; универсальные устройства, на которых можно выполнять обработку деталей любых размеров и форм;
• по степени точности обработки: повышенной — П, нормальной — Н, высокой — В, особо высокой точности — А; также различают станки, на которых можно выполнять особо точную обработку — С, их еще называют прецизионными.

Стоимость и основные производители

Горизонтально-сверлильные станки – довольно дорогие аппараты. Даже за старые советские образцы этих устройств придется выложить кругленькую сумму, а современный станок с числовым программным обеспечением обойдется в целое состояние. Конечно, на рынке бывших в употреблении аппаратов можно найти качественный товар по относительно адекватной цене, но его приобретение – дело довольно рисковое.

Если говорить о советских сверлильных станках данного типа, то стоит отметить, что они хоть и быль произведены несколько десятков лет тому назад, но по-прежнему обладают неплохими производственными характеристиками и относительно низкой стоимостью. Купить такой аппарат можно уже за 1-1,5 тысячи долларов. Станки в хорошем состоянии и более широким спектром применения будут стоить от 2 до 5 тысяч долларов.

Современные обрабатывающие центры

Сверлильные центры с ЧПУ имеют базу фрезерного агрегата с ПУ. Изолированная рабочая зона с наличием узла со сменой быстрорежущего инструмента и функцией авто удалённой стружки с подачей жидкости с охлаждающим режимом через шпиндель являются основным отличием этого аппарата. Обрабатывающие центры предназначены для быстрой обработки высокого качества, благодаря разнообразным инструментам, разным операциям и бывают:

• горизонтальные;
• вертикальные.

Данные машины способны работать как в автомате, так и в полуавтомате и придерживаются таких операций, какие выполняют сверлильные и фрезерные машины.

Поэтому они смело:

• высверливают;
• зенкеруют;
• фрезеруют;
• развертывают отверстия;
• нарезают наружную резьбу;
• нарезают внутреннюю резьбу.

При желании мастера, данные центры могут выполнять процесс шлифования. Основными узлами центра считается многопозиционный сменщик инструмента, который способен управляться с ПУ нового поколения. Позиционированная система инструмента позволяет достигать как высокоточную обработку, так и сокращает время на операцию.

Обозначение

На радиальных сверлильных станках можно выполнять стандартные операции сверления по механической обработке деталей, а оснастив оборудование специальным инструментом и оснасткой — растачивать или притирать отверстия. Они являются универсальными.

По классификации ЭНИМС обозначаются следующим образом: первая цифра в маркировке обозначает группу «Сверлильные и расточные станки», вторая – тип – «Радиально-сверлильные станки», третья и четвертая – максимальный диаметр сверления. Буква – проводилась модернизация станка. Например, 2В56 – радиально-сверлильный станок с максимальным диаметром сверления 60 мм.

Современные импортные образцы станков не имеют стандарта обозначения – каждый производитель обозначает модели по собственному стандарту. Например, Optimum классифицирует свои радиальные станки на легкие (RB) и тяжелые (DR): RB6, RB8, DR5, DR6; Proma обозначает тяжелый станок RV-32; Jet – JRD: JRD-460, JRD-720R, JRD-1100R.

Отсутствие стандарта приводит к путанице и усложняет подбор аналогов.

Компоновка

Оборудование имеет своеобразную компоновку: колонна и стол устанавливаются на плиту. На колонне закреплена траверса, перемещающаяся по колонне в вертикальном положении, а также она имеет возможность осуществлять поворот относительно колонны на 360 градусов.

На траверсе установлена сверлильная (шпиндельная) головка, перемещающаяся относительно траверсы в горизонтальном направлении. Она выполнена в виде отдельного агрегата. Если ее необходимо зафиксировать в определенном положении, то для этих целей имеется механизм зажима.

На рынке можно встретить настольные радиально-сверлильные станки, по компоновке напоминающие вертикально-сверлильные. Основное их отличием от классической компоновки — возможность перемещения стола в вертикальном направлении вместо перемещения траверсы.

В зависимости от условий эксплуатации и специфики производства радиально-сверлильные станки подразделяются на несколько типов:

• общего назначения;
• общего назначения с поворотом сверлильного узла;
• на направляющих станины;
• установленные на рельсы;
• переносные (мобильные);
• настенные.

Станки общего назначения применяются в ремонтных цехах, металлообрабатывающих производствах. Они являются стационарными – один раз устанавливаются на фундамент и больше не переносятся во время эксплуатации. Заготовку устанавливают на стол или на фундаментную плиту.

В фундаментной плите находится бак для СОЖ с насосом для ее подачи в зону резания. Шпиндельная бабка перемещается вдоль траверсы в горизонтальной плоскости, а траверса – в вертикальной и вокруг колонны.

Оборудование с поворотом шпинделя относительно горизонтальной поперечной балке в угловом направлении относится ко второму типу.

На направляющие станины радиальные станки устанавливают для обработки тяжелых у крупногабаритных заготовок. Другой разновидностью данного типа являются станки, установленные на тележку, которая способна перемещаться по рельсам за счет электропривода.

Настенные и переносные радиально-сверлильные станки применяются в судостроении и тяжелом машиностроении, а их основное назначение – обработка труднодоступных деталей, имеющих большие габариты: корпусные и отливки.

Основными характеристиками при выборе подобного оборудования являются:

• максимальный диаметр сверления в стали;
• расстояние от шпинделя до стола;
• возможность реверсивного вращения шпинделя;
• длина перемещения сверлильного узла по горизонтальной поперечной балке;
• возможность подачи смазочно-охлаждающей жидкости.

Кинематика:

• Вращение шпинделя – главное движение станка.
• Передвижение шпинделя в вертикальном направлении – движение подачи.
• Передвижение траверсы в верх и низ вдоль колонны, передвижение в горизонтальном направлении сверлильной головки вдоль траверсы, передвижение траверсы вокруг оси колонны – установочные движения.

Станки имеют широкий диапазон частот вращения, скоростей сверлильной головки и механических подач.

Бренды

На сегодняшний день советское оборудование вытесняется импортными аналогами. Основными импортерами являются Китай, Турция, Италия и Германия.

Хорошую репутацию среди производственников завоевали Optimum, Proma, Jet, Knuth.

Сверлильные станки с ЧПУ

Оборудование с числовым программным управлением имеет расширенные функциональные возможности, что позволяет обрабатывать ту или иную деталь в кратчайшие сроки.

Рассматриваемые агрегаты предназначены для работы с разными материалами. Такое оборудование распространено в мелкосерийном и крупносерийном производствах. С его помощью изготавливают рамные конструкции, корпусные элементы.

Эксплуатация станков с ЧПУ

Изделия, в составе которых есть ЧПУ, нужно использовать с соблюдением ряда правил во избежание нарушения работоспособности устройства. Есть несколько требований:

• устройство должно быть установлено в помещении, котором поддерживается комнатная температура. Т.е. место, где размещается агрегат, должно отапливаться, в нём также нужно поддерживать оптимальную влажность воздуха;

• на станке с числовым программным управлением нельзя обрабатывать заготовки, не отвечающие требованиям изготовителя сверлильного оборудования;

• обслуживать станок. Все элементы аппарата надо периодически смазывать, следить за их чистотой, чтобы продлить срок службы агрегата. Требования к смазыванию данных станков прописаны в инструкции, идущей в комплекте;

• прежде чем начинать работу, станок не помешает проверить на работоспособность. Необходимо удостовериться, что на изделии установлен защитный экран, и оно способно отключаться при возникновении аварийных ситуаций. Практически все сверлильные станки оснащаются кнопкой экстренного отключения, расположенной на панели управления;

• если изделие неисправно или работает некорректно, то нельзя приступать к сверлению отверстий на нём и выполнению других операций;

• если в процессе обработки на станке прекратилась подача охлаждающей жидкости, то надо незамедлительно отключить электропитание устройства во избежание его поломки;

• нельзя прикасаться к вращающимся элементам станка во время его работы.

Обратите внимание! Подобные требования также выдвигаются к вертикально-сверлильному станку. Они описаны в инструкции по эксплуатации изделия.

Преимущества сверлильных станков с ЧПУ

У данных агрегатов есть несколько преимуществ, благодаря которым они стали популярны на рынке и попали в рейтинг лучших сверлильных станков по металлу:

• высокая точность расположения сверла в нужном месте над поверхностью заготовки;

• возможность многоступенчатой обработки, выставление нескольких режимов работы;

• регулировка скорости вращения шпинделя, выставление значения крутящего момента на собственное усмотрение;

• возможность выставить угол сверления на станке;

• простое исполнение ЧПУ. При необходимости программу можно будет поменять для выполнения другой задачи;

• встроенная система контроля над состоянием станка, которая сообщает пользователю о возникших неисправностях;

• высокий уровень надёжности, минимальная вероятность возникновения сбоев во время работы агрегата;

• защита от перегревов сверла;

• наличие нескольких типов свёрл в комплекте с оборудованием;

• большой выбор. На рынке представлено огромное количество моделей с ЧПУ. Выбирать следует, исходя из преследуемых целей;

• простая установка, обслуживание, ремонт в случае поломок;

• безопасность работы обеспечена. На станках нет открытых элементов, которые могут повредить руки при работе.





















Важно! Станки с ЧПУ не годятся для решения простеньких задач в домашних мастерских. Данное оборудование рассматривается как профессиональное.

Недостатки

У сверлильных агрегатов, оснащенных ЧПУ, есть свои минусы:

• высокая стоимость;

• большие габариты изделия, проблематично, а иногда невозможно установить станок на верстак;

• для работы потребуется несколько специалистов. Например, наладчик и оператор.

Принципы выбора

Выбор станков необходимо выполнять на основе следующих критериев:

• мощности силового агрегата;
• функциональных возможностей сверления — поворотный стол, крепление одного или набора свёрл, скорость позиционирования рабочего инструмента;
• технических характеристик координатной площадки — размеров, предельно допустимой нагрузки;
• частоты вращения головки со сверлом;
• типа установленной системы охлаждения, метода подачи жидкости;
• параметров перемещения рабочего инструмента над столом, определяющих допустимые размеры для обрабатываемых деталей;
• точности позиционирования;
• характеристик ЧПУ, удобства управления, программирования, ввода данных;
• стоимости оборудования;
• длительности гарантийного срока;
• сложности обслуживаний, ремонтов, наличия в продаже расходных материалов.

Характеристики

При выборе оборудования необходимо правильно подобрать компоновку станка и технические характеристики согласно планируемым работам.

1. Тип станка. При обработке больших и тяжелых заготовок больше подходят радиально-сверлильные, маленьких — вертикальные.
2. Мощность. От этого параметра напрямую зависит производительность и расход электроэнергии.
3. Напряжение питания. 220 В — небольшое оборудование хоббийного класса, 380 В — профессиональные станки.
4. Максимальный диаметр сверления. Этот параметр характеризует максимальный диаметр сверления в стали 45.
5. Частота вращения шпинделя. Зависит от редуктора станка и, в зависимости от оборудования, может составлять 2000 — 3000 мин-1. Различные материалы обрабатываются на различных частотах вращения.

О достоинствах и недостатках

Для высокой защиты от разнообразных повреждений и поломок завод-изготовитель собрал все важные узлы и механизмы в цельный чугунный корпус. В устройстве агрегата для дополнительного удобства работы встроена функция освещения рабочего стола и зоны обработки.

Выпуск изделия начался в давние восьмидесятые. Хотя и прошло с тех пор не одно десятилетие, популярность агрегата не поубавилась. Он и по нынешний день пользуется большим спросом на крупных предприятиях и мелких частных мастерских. Модель 2м112 очень высоко ценят специалисты данного профиля за его надежность, легкость в управлении и хорошие характеристики.

Даже если станок 2м112 дал полный сбой в работе и восстановлению не подлежит (что само по себе крайне редкое явление), пользователи ищут аппарат такой же модели. Китайские аналоги хотя и дешевле, но их качество зачастую сильно страдает, а европейское оборудование на порядок дороже.

Благодаря высокой надежности и хорошему ресурсу, сверлильный станок 2м112 способен отлично справляться с тяжелыми условиями работы бесперебойной эксплуатации.

Простота конструкции делает возможным самостоятельный ремонт и не вызовет особых сложностей. В нынешнее время можно без проблем найти нужные запчасти и комплектующие. Так что с ремонтом никаких проблем не возникнет.

https://youtube.com/watch?v=phRBjMJPT8E

Мощности двигателя вполне хватает как для производственных организаций, так и для мелкого частного предприятия. Учитывая сравнительно доступную цену и крайне высокую надежность за счет большого ресурса, становится понятно, откуда такая высокая популярность у разработанного еще в прошлом веке станка.

Правила работы на сверлильном станке

Работа на сверлильном оборудовании может быть сопряжена с риском травмирования оператора, если при этом не соблюдаются требования безопасности. В частности, риск для здоровья и даже жизни оператора, работающего на сверлильном агрегате, могут представлять:

• элементы станка, которые в процессе выполнения обработки вращаются и перемещаются линейно;
• токопроводящие элементы;
• обрабатываемые детали и инструмент, которые при недостаточно надежной фиксации могут вылетать из зоны обработки.

Большое значение для исправной работы станка и получения с его помощью качественных отверстий имеет режущий инструмент. Он должен быть хорошо и правильно заточен, а также выбран в соответствии с материалом детали, в которой необходимо просверлить отверстия. В процессе обработки режущий инструмент интенсивно нагревается, что может привести к его быстрому износу и выходу из строя. Чтобы минимизировать такой риск, в процессе обработки необходимо выполнять охлаждение инструмента при помощи специальной жидкости или обычной воды.

Некоторые особенности имеет процесс сверления отверстий, глубина которых больше 5 диаметров используемого инструмента. В процессе формирования таких отверстий инструмент следует периодически извлекать и освобождать незаконченное отверстие от скопившейся стружки, которая может привести к заклиниванию сверла.

Параметры устройства

Наилучшим вариантом описания технических характеристик устройства будет взять, к примеру, одну из наиболее распространенных моделей и описать ее показатели. Довольно популярным является станок с ручной подачей СвГД. Модель горизонтального сверлильного станка этой категории используется для обработки деталей с диаметром отверстия до 4,5 см. Максимальная длина сверлимого отверстия будет 120 мм. Количество оборотов сверла в минуту может достигать 2000.

Горизонтальный сверлильный станок по дереву, металлу и другим материалам модели СвГ-3 отличается такими характеристиками, как:

• максимальный диаметр — 2,5 см;
• наибольшая глубина сверления — 10 см;
• не более 20 см должна составлять длина пазов;
• сверло способно развить скорость вращения до 3000 оборотов в минуту.

Читать также: Как вытащить машину с помощью ручной лебедки

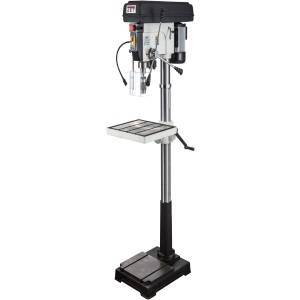

Вертикально-сверлильный JET JDP-20FT 10000460T

Изделие оборудовано ремённым приводом, идущим от электродвигателя на шпиндель. Благодаря этому оборудованию можно обрабатывать большие по размеру заготовки, детали благодаря наличию зажимных пазов в основании.

Максимальный диаметр отверстия, которое можно просверлить в заготовки с помощью такого станка, составляет 32 мм. При этом крутящий момент электродвигателя передаётся через шкивы и ремень. Станок имеет 12 скоростей от 70 до 1600 об/мин.

Материалы

Основные элементы JET JDP-20FT 10000460T данного рейтинга изготовлены из серого чугуна, отличающегося отличными эксплуатационными качествами, прочностью и надёжностью. Колонна станка выполнена из стальной трубы достаточной толщины.

Обратите внимание! Рассматриваемый агрегат не нужно собирать самостоятельно после покупки. Этот сверлильный станок можно использовать по назначению сразу из коробки без проведения дополнительных манипуляций.

Технические характеристики

JET JDP-20FT 10000460T рейтинга имеет следующие характеристики, которые сказываются на качестве его работы:

1. Мощность электродвигателя 0,85 кВт

2. Максимальный диаметр сверления стали и чугуна 32 и 35 мм соответственно

3. Размеры стола 425 на 475 мм

4. Ременной привод

5. Общая масса без коробки 122 кг

6. Вылет шпинделя составляет 120 мм

7. Диаметр стойки 92 мм

8. Сверлильный станок подключается электросети напряжением 380 Вольт.

JET JDP-20FT 10000460T в рейтинге является самым мощным и производительным агрегатом среди станков с ремённым приводом. Его можно использовать как в любительских, так и в профессиональных целях. С помощью данного оборудования можно выполнить поставленную задачу по сверлению и обработке отверстий в кратчайшие сроки.

Систематизация по базовому размеру

Стандартами регламентируются базовые параметры оборудования, характерные этому типу. Для группы токарных и круглошлифовальных станков это максимальный размер детали под обработку.

У фрезерных станков основным считается габарит рабочего стола для установки заготовок и оснастки. Для поперечно-строгальных станков базовым является величина хода ползуна.

Совокупность станков для одного вида обработки, с похожей кинематикой, устройством, но отличающихся главными размерами, называется размерным рядом. Например, согласно нормативам у зубофрезерных станков различают 12 типоразмеров с максимальным диаметром заготовки для обработки от 80 мм до 12,5 тыс. мм.

Координатно-расточные станки

На координатно-расточных станках можно производить самую разнообразную обработку цилиндрических и конических отверстий. Ориентация детали может изменяться в любой плоскости. Можно не только сверлить, но и растачивать поверхность резцами, нарезать не только цилиндрические, а также конические резьбы внутри пространства заготовки.

На некоторых предприятиях для выполнения отверстий с высокой точностью станки устанавливают в изолированные помещения. В них постоянно поддерживается фиксированная температура и влажность воздуха.

Чаще всего такие требования предъявляют к оборудованию, которое используют в космическом производстве. Для некоторых химических производств необходима повышенная точность исполнения работ.

Эксплуатация

Чтобы безопасно эксплуатировать металлорежущий станок, нужно соблюдать правила безопасности, учитывать некоторые особенности:

• Работать используя защитную экипировку, очки, наушники, перчатки.
• Проверять целостность оснастки (сверл, фрез, резцов, абразива) перед запуском установки.
• Охлаждать рабочую зону. Для этого может использоваться вода или масло.
• Очищать конструкцию от металлической стружки после проведения работ.
• Смазывать подвижные элементы минимум 2 раза в месяц.

Нельзя работать на машинах, которые издают посторонние шумы, с отсутствующими креплениями, оголенными проводами.

Металлорежущие станки объединяют в себя различные установок, которые используются для обработки металла. Они разделяются по разным факторам, имеют определенную маркировку. Научившись читать цифры с буквами, указанными на корпусе оборудования, можно узнавать много информации без прочтения описания или технического паспорта.

Принцип работы сверлильных радиальных станков

Работа станка осуществляется путем совмещения оси отверстия, расположенного на заготовке, с осью, на которой насажен шпиндель. При этом происходит движение шпинделя, а сама заготовка остается неподвижной.

Основой работы сверлильно-радиальных станков является именно движение шпинделя по оси – это главное движение. Движением подачи выступает осевое перемещение шпинделя одновременно с гильзой.

Работа станка также осуществляется благодаря множеству вспомогательных движений, а именно:

• Поворота и закрепления траверса на колонне.
• Закрепления и движения самой шпиндельной головки на траверсе.
• Переключения скоростей работы оборудования.
• Подачи шпинделя.
• Движения и закрепления траверсы.

Все радиально-сверлильные станки состоят из нескольких основных узлов, которыми являются колонна, плита-фундамент, траверса и сама шпиндельная головка.

Такая комплектация станка позволяет располагать и крепить шпиндель и сам инструмент в любой рабочей точке зоны. Это достигается за счет перемещения шпиндельной головки по рукавам, в качестве которых используются траверсы, а также за счет поворота рукава по оси колонны.

Применение, конструкция и принцип действия сверлильных станков

Сверлильные станки позволяют создавать в деталях из различных материалов сквозные или глухие отверстия. Выполняются эти технологические операции при помощи такого режущего инструмента, как сверло, за счет которого и обеспечивается снятие стружки с обрабатываемого материала.

Большинство аппаратов данного типа составляют промышленные сверлильные станки. Количество моделей для бытового использования, отличающихся значительно меньшей функциональностью по сравнению с профессиональными устройствами, незначительно. Между тем именно на примере простой конструкции бытовых моделей удобнее всего знакомиться с принципом работы сверлильного станка и его базовыми элементами.

Малогабаритный бытовой сверлильный станок

Бытовая модель – это, как правило, настольный сверлильный станок, который отличается компактными габаритами и устанавливается на поверхности верстака или на любом другом возвышении, которое обеспечивает удобство его использования. В подавляющем большинстве случаев это вертикально-сверлильный станок, устройство которого является наиболее типичным для оборудования подобного назначения.

Базовыми элементами сверлильного станка, используемого как в домашних, так и в бытовых условиях, выступают:

• шпиндельная бабка, в которой монтируется рабочий патрон, служащий для фиксации режущего инструмента;
• сверлильная головка, конструкция которой включает в себя шпиндельную бабку, приводной электрический двигатель и ременную передачу;
• несущая стойка-колонна, на которой монтируется сверлильная головка оборудования;
• массивная опорная плита, изготовленная методом литья из стали или чугуна (она выполняет две функции: служит надежным основанием для станка и используется для закрепления вертикальной стойки оборудования).

Основные узлы сверлильного станка

Технологические операции, для которых предназначен вертикальный сверлильный станок, выполняются за счет двух движений шпинделя: основного и вспомогательного. Первое движение – это вращение шпиндельного узла, а второе – его перемещение в вертикальном направлении. Свое название вертикально-сверлильный станок как раз и получил за то, что его шпиндель совершает движение подачи в вертикальном направлении. За выполнение такого движения отвечает специальная ручка-штурвал, расположенная на боковой части корпуса аппарата.

Это интересно: Вертикальный настольно-сверлильный станок 2М112 — характеристики, паспорт

Радиально-сверлильный станок

У радиально-сверлильных станков имеется фундаментная плита. На ней смонтирована стойка с неподвижной колонной. Поворот по направляющей гильзе может быть выполнен на угол до 360°. Допускается перемещение по вертикали и горизонтали.

Передача от электродвигателя к исполнительному механизму происходит через коробку скоростей. Механизм выполняет вращение инструмента и вертикальное перемещения шпинделя.

Для обработки используются не только сверла. Довольно часто применяются резцы. Их установка позволяет получать отверстия нужного диаметра. Используют проходные и торцевые резцы.

Наличие в составе привода ходовых винтов помогает при нарезании резьбы в отверстии с заданным шагом. Сами резьбы могут быть прямоугольными, упорными и иного типа.

Радиально-сверлильный станок

На этих изделиях, в отличие от вертикально-сверлильных, шпиндель перемещается относительно заготовки. Такая особенность рассчитана на обработку габаритных, тяжёлых изделий.

На радиально-сверлильном оборудовании обычно размещается несколько приспособлений, позволяющих выполнять специальные операции, профессиональные задачи. К примеру:

• расточку, сверление отверстий в крупных металлических листах;

• высокое качество обработки узких цилиндрических отверстий;

• высокая точность притирки.

Таким образом, на радиально-сверлильных устройствах обрабатываются крупногабаритные изделия. Покупать такой станок для обработки мелких металлических изделий нецелесообразно.

Радиально-сверлильное оборудование может быть описываемым, т.е. его шпиндель двигается по окружности, благодаря чему возможно рассверливание металла в любой заданной точке. Можно выделить несколько ключевых особенностей описываемых аппаратов:

• гидравлическое изменение скоростей и подач в процессе работы станка;

• наличие мощного электродвигателя, благодаря чему можно выставить наибольшую частоту вращения шпинделя;

• удобная панель управления, расположенная на шпиндельной головке.

Важно! К радиально-сверлильному оборудованию можно отнести и магнитный станок. Это небольшой аппарат для обработки крупногабаритных изделий, который устанавливается на верстаке.. У магнитного станка есть несколько показателей:

У магнитного станка есть несколько показателей:

1. Мощность.
   Чем выше данный показатель, тем производительнее оборудование. Не стоит покупать устройство с большой мощностью для решения стандартных задач в домашних условиях;





















2. Скорость работы шпинделя.
   В магнитных станках шпиндель вращается с высокой скоростью, что позволяет снизить время на обработку деталей. При этом шпиндель не выйдет из строя из-за наличия редуктора. Это устройство, понижающее скорость вращения выходного звена;

3. Сила прижатия магнита.
   Позволяет надёжно зафиксировать заготовку в заданном положении на рабочем столе.

Спецификация составных частей сверлильного станка 257

1. кнопка освобождения гидравлических зажимов колонны и шпиндельной бабки;
2. грибок точной настройки глубины сверления;
3. кнопка включения гидравлических зажимов колонны и шпиндельной бабки;
4. рукоятка переключения с механического на точное ручное перемещение шпинделя;
5. рычаг управления пусковыми фрикционами, тормозом и гидравлическим механизмом переключения скоростей и подач;
6. крестовой переключатель;
7. маховичок ручного перемещения шпиндельной бабки по траверсе;
8. маховичок осевого точного ручного перемещения шпинделя;
9. флажок включения и отключения лимба настройки глубины сверления;
10. рукоятка быстрого ручного перемещения шпинделя и включения механической подачи шпинделя;
11. диск предварительного выбора величины подачи;
12. диск предварительного выбора числа оборотов шпинделя.

Система подачи СОЖ

Бак СОЖ и насосная установка подачи СОЖ к инструменту также находятся в технологических полостях задней части станка. Выключатель расположен в цоколе колонны. Обратно СОЖ сливается самотеком.

Параметры выбора радиально-сверлильных станков:

• максимальный диаметр, обрабатываемый сверлом в заготовке из стали или чугуна;
• максимальный размер нарезаемой метчиком резьбы;
• мощность электродвигателя шпинделя;
• радиус перемещения шпиндельной бабки;
• угол поворота траверсы;
• максимальное расстояние между столом и торцом шпинделя, определяющее наибольшую высоту обрабатываемой заготовки (за вычетом размеров инструмента);
• максимальное вертикальное перемещение пиноли с инструментом, определяющее глубину обработки;
• диапазон подач и количество ступеней вращения шпинделя;
• наличие системы охлаждения инструмента и заготовки в зоне резания, а также системы смазки.

Особенности и технические характеристики устройства

Станки радиально-сверлильного типа относятся к металлорежущему классу оборудования и предназначены, главным образом, для механической обработки самых разных деталей, как из стали, так и из цветных металлов.

Данный настольный агрегат относится к оборудованию второго класса по принятой классификации всего металлорежущего оборудования.

Среди основных характеристик популярных моделей 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л можно отметить возможность выполнять сверление под различными углами.

Видео:

Оборудование данного класса преимущественно используется при черновой, получистовой, а также чистовой обработке самого разного вида поверхностей, его характеристики соответствуют данному виду работ.

ВАЖНО ЗНАТЬ: Применение мини фрезерных станков по металлу

Настольный станок 2к52 и другие могут успешно работать как с цилиндрическими и коническими, так и с торцевыми и резьбовыми типами поверхностей различных видов металлов.

Основными рабочими инструментами оборудования данного класса являются сверла, зенкера, развертки, а также самые разные метчики.

Кроме этого, при выполнении специфических видов обработки может дополнительно использоваться и специальный инструмент.

Станки 2м55, 2к52, 2а554, ас2532, а также 2н55 и 2532л имеют отличительную особенность, которая заключается в том, что они, главным образом, предназначены для проведения обработки внутренних цилиндрических, а также конических поверхностей в тех деталях, которые имеют достаточно крупные размеры и неправильные формы.

Ремонт заготовок на станках радиально-сверлильного класса осуществляется максимально удобным способом.

Деталь, перед выполнением сверления, жестко раскрепляется на рабочем столе в специальном креплении.

При этом режущий инструмент плавно перемещается относительно плоскости самой обрабатываемой заготовки.

Настольный станок данного типа, вне зависимости от своей модели, имеет высокие характеристики по мощности, что дает возможность проводить обработку, в том числе и стальных поверхностей.

За счет своих функциональных возможностей, оборудование этого класса нашло широкое применение на самых разных типах производства, в том числе автомобилестроении и самолетостроении.
