Технический эндоскоп. Увидеть всё изнутри

Как выбрать

Выбор оптического прибора будет в первую очередь зависеть от конкретных целей и задач, для которых планируется его использование, – приобретается он для крупного автосервиса, мелкого, бытового использования и т. п.

При выборе диагностического устройства для авто специалисты советуют обращать внимание на такие параметры:

  • размер исследуемого узла;
  • удаленность его от точки доступа;
  • диаметр;
  • время автономной работы устройства.

Также немаловажными будут и другие параметры: водонепроницаемость, стойкость к агрессивным жидкостям, наличие зеркальных насадок (бокового, верхнего обзора), возможность подключения к компьютеру.

Сегодня одними из главных критериев при выборе эндоскопа для двигателя являются небольшой диаметр камеры при качественном изображении, наличие разъемов для подключения к портативным устройствам и, конечно же, стоимость.

Размер исследуемого узла

От размера исследуемого узла будет зависеть выбор разрешительной способности видеокамеры эндоскопа, увеличение на рабочем расстоянии, глубина резкости – чем мельче объект, тем ближе его понадобится приблизить и больше увеличить.

Удаленность его от точки доступа

Удаленность исследуемого узла будет прямо влиять на длину зонда. Она может варьироваться от 0,5 до 3 м. Если же понадобится подобраться на большую глубину, то производители эндоскопов советуют пользоваться стандартными USB-удлинителями.

Также от степени труднодоступности узла будет зависеть угол отклонения дистального конца, угол поля зрения объектива, наличие/отсутствие насадок и зеркал.

Диаметр

От размера исследуемого узла будет зависеть диаметр приобретаемого эндоскопа. Наиболее распространенными являются устройства с диаметром рабочей части – 4, 6, 8, 10 мм. Существуют также миниатюрные приборы – с диаметром рабочей области всего в 0,5 мм.

При выборе диаметра следует обращать внимание на качество разрешения видеокамеры

Время автономной работы

Эндоскопы могут работать от батареек, встроенной батареи и от сети. Батарейки обеспечивают прибору беспрерывную работу на протяжении около 2 часов. Встроенные батареи позволяют работать около 4 часов. Подзарядка длится около 2 часов.

Есть модели, которые объединяют аккумуляторное питание и сетевое.

Топ-тройка моделей гибких эндоскопов

Согласно отзывам потребителей таких приборов, наибольшим спросом пользуются:

  1. USB-эндоскоп ADD 1100 с зеркальной насадкой. При весьма умеренной цене прибор позволяет выполнять мониторинг бензиновых двигателей с осмотром всех труднодоступных мест и деталей, характеризующихся наибольшим износом. Такой эндоскоп позволяет ввод камеры через отверстие в форсунке камеры сгорания, с последующей визуальной оценкой состояния клапанов и стенок цилиндров. Возможен осмотр пространства под капотом, что исключает применение автомобильного подъёмника.
  2. Эндоскоп ADD 1100mini, идеально подходящий для текущей диагностики дизельных автомашин. Прибор характеризуется уменьшенными размерами камеры (5,5 мм) при сохранении прежней чувствительности матрицы. Это даёт возможность использовать для ввода камеры отверстие распылителя. Особо тонкий зонд обладает высокой подвижностью, а его корпус выполнен из влагонепроницаемого материала. Цена такого прибора несколько выше, но удобство и портативность прибора того стоят.
  3. Видео_Э – технический эндоскоп со встроенным жидкокристаллическим экраном. Удобство пользования таким прибором заключается в том, что для него не требуется специального подключения к компьютеру. Имеющийся USB-разъём предназначен для питания, однако прибор может работать и на батарейках. Высокое качество подсветки позволяет устройству эффективно функционировать в полной темноте. Автономность прибора вполне оправдывает более высокую цену на него, что подтверждается и благоприятными отзывами пользователей.

https://youtube.com/watch?v=videoseries

Вольфрамовые электроды для аргонодуговой сварки

Бетон своими руками. Пропорции и советы экспертов

Назначение

Эндоскоп предназначен для того, чтобы без разборки диагностировать двигатель, узлы и агрегаты автомобиля. То есть основным его назначением является выявление неисправностей в тех местах, куда человеку заглянуть нет возможности без того, чтобы разобрать внутренности капота на детали (например, в цилиндр двигателя, увидеть состояние камеры сгорания, генератора, поршня, клапана и т. д.).

По мере усложнения конструкций все более нужными становятся видеоэндоскопы, позволяющие осуществлять видеодиагностику двигателя и трансмиссии транспортного средства. Очень удобно, когда изображение, которое выводится на мониторы, можно увеличить, приблизить интересующий объект для того, чтобы лучше рассмотреть состояние детали или поломку.

Кроме двигателя и трансмиссии, с помощью эндоскопа диагностируется также качество сборки; состояние разных деталей; наличие повреждений в виде трещин, царапин, коррозии, изломов; обнаруживаются места с утечкой масла; дается общая оценка степени износа мотора.

Видеоэндоскоп позволяет без труда оценить состояние литых деталей, коленчатого и распределительного вала авто. Также можно исследовать подкапотное пространство, днище без применения подъемника.

Применение эндоскопа позволяет значительно удешевить процесс диагностики и ремонта автотранспортного средства, причем как для работников автосервиса, так и для их клиентов.

Технический эндоскоп Testo 319

Гибкий технический эндоскоп Testo 319 используется для визуального контроля сварных швов, деталей станков и автомобилей, строительных конструкций и других объектов в труднодоступных местах с ограниченным освещением. Благодаря проникающей способности, эндоскоп Тесто 319 дает возможность контролировать объекты, не прибегая к разбору или вскрытию механизма.

Изображение в окуляре эндоскопа регулируется с помощью фокусировочного кольца, подсветку обеспечивают светодиоды со временем работы до 50 000 часов. Гибкий зонд из стекловолокна позволяет работать в средах, где используются силиконовые масла, бензин и керосин, что особенно актуально в автосервисах и на производственных предприятиях. Гибкость зонда регулируется специальными насадками.

Видео эндоскопы eVIT LP

Гибкий промышленный видеоэндоскоп eVIT LP обладает механизмом всесторонней артикуляции головки зонда от 90 до 160° в зависимости от диаметра. Модель может поставляться с диаметром зонда от 4,5 до 8,4 мм, при длине от 1,5 до 15 м с углом обзора до 110°. Видео камера с разрешением 0,44 Мп выводит изображение на встроенный монитор размером 5,7″ с возможностью записи фото и видео на CD карту объемом 32Гб. Математические алгоритмы обработки и разрешение видео сенсора 786 000 пикселей дают высокое качество изображения, eVIT LP оснащен встроенной системой фото- и видео регистрации изображения в высоком разрешении. В головку зонда встроены светодиоды с плавной регулировкой яркости.

Из других полезных функций эндоскопа eVIT LP можно выделить пятиступенчатую подсветку, возможность замены камер, видеовыход для подключения внешнего монитора, и вольфрамовую оплётку зонда. Эндоскоп питается от сети переменного тока / аккумулятора Li-Ion 12 В. Время автономной работы до 6 часов. Качество изображение регулируется яркостью подсветки, контрастностью, а также экспозицией и балансом белого. Корпус выполнен из ударопрочного пластика и защищен от попадания пыли и влаги на уровне IP64 (защита от брызг). Диапазон рабочих температур от -30 до 80 С°. Масса составляет 2100 г.

Подробнее…

Что такое автомобильный эндоскоп

Эндоскоп (с греч. endon – внутри, skopeo – смотрю) – это оптический прибор в виде трубки с осветительной системой, который вводится в труднодоступные места техники для осмотра и проведения разных действий. На одном конце трубки находится окуляр, на другом – объектив, между собой они связаны оптической системой, которая оборудована оптоволокном, служащим для передачи света внутрь объекта контроля.

Изображение внутренностей передается через оптическую систему и видно глазу человека. Линзы в окуляре можно фокусировать, приближая либо удаляя объект диагностики.

Также эндоскоп автомобильный может быть снабжен видеокамерой, с помощью которой изображение внутренностей автомобиля передается на монитор компьютера либо видеомонитор. Устройство может запечатлеть диагностируемый объект на фото. В некоторых моделях имеется функция записи на microSD.

Эндоскопы для автомобиля могут быть стационарными и портативными.

Самая маленькая деталь, которую может диагностировать невооруженный человеческий глаз, имеет размеры 0,1-0,2 мм. При использовании оптических приборов человек может рассмотреть объекты, размеры которых составляют десятки мкм.

История эндоскопии

Технический эндоскоп функционирует следующим образом. Рабочая часть прибора представляет собой трубку — камеру небольшого сечения, в которой установлена осветительная оптоволоконная система. Она освещает диагностируемую зону и передаёт полученное изображение через блок линз на окуляр, где картинка может быть рассмотрена оператором.

Первые эндоскопы представляли собой чисто оптическое устройство, поэтому были довольно громоздкими, а изображение, рассматриваемое в окуляр, невозможно было увеличить. Кроме того, технические эндоскопы требовали весьма сильного освещения рабочей зоны. Это возможно при осмотре сравнительно габаритных предметов – например, отдельных участков трубопроводов, но совершенно неприемлемо при попытке проконтролировать текущее состояние мелких деталей и узлов, находящихся в труднодоступных для визуального осмотра местах. Ситуация коренным образом изменилась, когда в эндоскоп была вмонтирована миниатюрная камера, которая через стандартный USB-разъём может быть подключена непосредственно к компьютерному монитору.

Рассмотрим самые частые поломки жесткого эндоскопа:

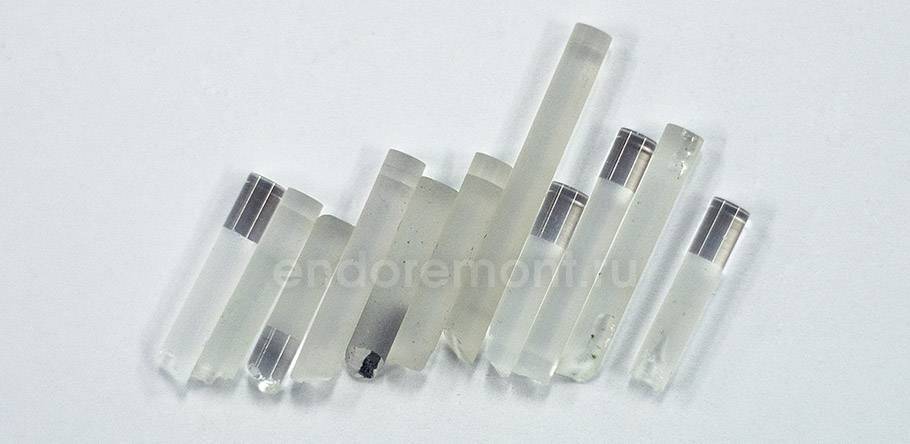

1. Повреждены оптические линзы внутри жесткого эндоскопа

Эти поломки возглавляют наш ТОП не случайно, они являются самыми частыми среди поломок жестких эндоскопов при поступлении в сервисный центр. При внешнем отсутствии видимых повреждений, изображение может отсутствует полностью или частично. Также на корпусе могут быть видны различные вмятины или изгибы, которые говорят о причинах повреждения внутри жесткого эндоскопа. Только после вскрытия прибора можно обнаружить битые оптические линзы, так как данные компоненты, находясь внутри прибора, невооруженным глазом не видны. Без разборки эндоскопа можно понять, что линзы разбиты, но точное количество повреждений не определить. Данная поломка возникает вследствие механического повреждения и неаккуратного обращения. На фотографии ниже представлены разбитые стержневые линзы, извлеченные из жестких эндоскопов при ремонте.

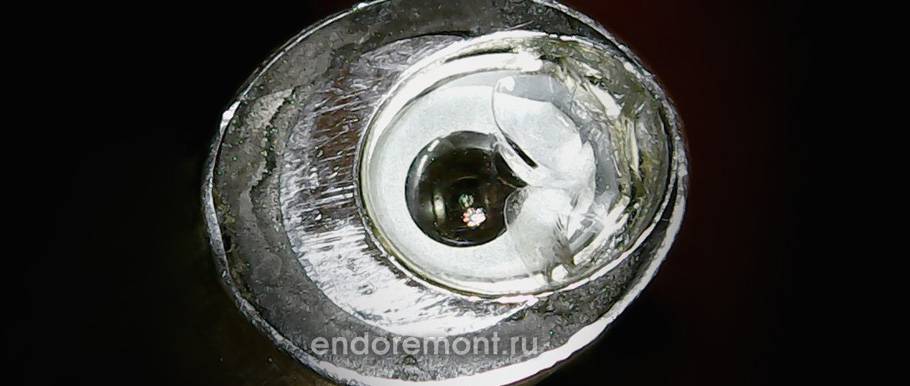

2. Скол в объективе жесткого эндоскопа

При неаккуратном обращении можно ударить дистальным концом об инородный предмет или уронить эндоскоп. Такое повреждение, как правило, видно глазом, если осмотреть дистальный конец. Но бывает и так, что при ударе происходит внутреннее повреждение в объективе и снаружи глазом его можно не увидеть. Выявить его можно при диагностике в сервисном центре.

3. Повреждение дистального конца жесткого эндоскопа инструментом

Жесткий эндоскоп, например, при работе с шейвером, легко задеть инструментом. Тем самым повредив дистальный конец жесткого эндоскопа, объектив и светопередающее волокно. От силы и глубины повреждения зависит стоимость ремонта. При глубоком повреждении требуется перезаводка волокна с заменой объектива. При несильном повреждении будет достаточно шлифовка/полировка волокна с заменой объектива.

4. Протечка/разгерметизация жесткого эндоскопа с дистальной и/или проксимальной части

При перегреве жесткого эндоскопа может произойти протечка от несоблюдения температурного режима при обработке или в случае вымывания клеев со временем. При протечке, внутрь жесткого эндоскопа попадает влага, оптика запотевает.

5. Изгиб или надлом рабочей части жесткого эндоскопа

Чем тоньше жесткий эндоскоп, тем легче его изогнуть и сломать пополам, либо надломить. Такие повреждения часто встречаются, когда вставляют или достают оптическую трубку из рабочего ствола. Также такая поломка может возникнуть при неаккуратном обращении, если эндоскоп уронили или ударили им о край стола. При несильном изгибе жесткий эндоскоп можно отрихтовать, с малыми повреждениями. Но бывает и такое, что при изгибе заламываются внутренние компоненты и отрихтовать его невозможно. В таком случае, в жестком эндоскопе требуется перезаводка светопередающего волокна с заменой объектива и внутренних оптических линз. Очень часто бывает, что приходят в ремонт жесткие эндоскопы, которые сломаны пополам или с сильно поврежденной рабочей частью, с трещинами в корпусе. Как правило, такие повреждения встречаются у тонких жестких эндоскопов.

Их может быть три:

  • надлом от падения
  • крошение
  • разбухание.

8. Разъедаются или покрываются пленкой защитные стекла жесткого эндоскопа

При неправильной обработке химическими растворами, на защитных стёклах жесткого эндоскопа может оставаться налёт, который делает картинку мутной или нечёткой. Иногда можно отчистить данный налёт специальными средствами и далее продолжить работать. Но бывает и такое, что химические жидкости очень сильно разъедают защитные стекла, в этом случае отчистить последние не представляется возможным, и данные элементы идут только под замену.

Виды и типы эндоскопов

Согласно существующей классификации эти приборы подразделяются на две основные группы:

  1. Гибкие;
  2. Жесткие.

Первые имеют несколько названий – фиброскоп, флексоскоп. Они нужны для осмотра объектов или мест их расположения, к которым невозможен прямой доступ. Изображение в техническом эндоскопе Snakel 4D передается при помощи линзового объектива. Причем первоначально картинка строится на торце, а затем передается на окуляр, который оснащен диоптрийной подвижкой.

Свет передается по светорассеивающей линзе, установленной в головке прибора. Она соединяется с осветительным прибором при помощи световолоконного жгута.

Кабель гибких приборов может изгибаться в двух плоскостях. Это находится в прямой зависимости от размеров рабочей части. Отличается и сам угол, он колеблется в диапазоне от 90 до 180°.

Устройства жесткого типа также состоят из двух основных узлов:

  • Визуального;
  • Освещения.

Но только у них обе системы представлены с использованием металлических трубок. Визуальная часть технического эндоскопа Snakel 4D включает в себя линзовую или градиентную оптику, заключенную внутриметаллической оболочки. Осветительная система – это оптическое волокно.

Смотрим видео, о модели эндоскопа Snakel 4D:

Длинная моделей может достигать 1000 мм, а углы направления наблюдения составляют от 0 до 110°.

Кроме основной классификации приборы подразделяются на:

  • Гибкие;
  • Видеосистемы.

Но такое оборудование имеет ряд минусов, одним из основных среди них считается довольно низкая разрешающая способность. Поэтому они требуют некоторой модернизации и в частности замены жгута на электронику.

Эндоскопические видеосистемы могут использоваться с любым типом оборудования. Они необходимы для вывода изображения на экран и позволяют таким образом документировать результаты.

Конструктивные исполнения технических эндоскопов

Современный эндоскоп может быть выполнен в двух вариантах:

  • Жёстком, когда передающая трубка не имеет возможности изгибаться в пространстве. Такие приборы называются бороскопами, и используются для визуальной диагностики внешних поверхностей, доступ к которым не затруднён;
  • Гибком, когда передающая изображение система может позиционироваться в любом необходимом положении. Это – фиброскопы, и они применяются для диагностики внутренних элементов, например, для оценки текущего состояния блока головок двигателя автомобиля. Ввод следящей камеры такого эндоскопа во внутреннее пространство исследуемого узла производится через технологические отверстия в корпусе, для чего зондирующая головка прибора должна обладать весьма малыми размерами.

В современных технических эндоскопах сигнал воспринимается многопиксельной светочувствительной матрицей, причём от количества пикселей зависят разрешение прибора и чёткость картинки. Элементы такой матрицы производят преобразование оптически принятого изображения в соответствующий электрический импульс, который и отображается на экране. Соответственно, оператору нет обходимости всматриваться в окуляр небольших размеров, а оценка результата такого сканирования выполняется непосредственно по экрану монитора. При этом габариты камер современных эндоскопов обычно не превышают 10…15 мм.

Технический эндоскоп первого поколения представлял собой жёсткую систему линз, а изображение от камеры выводилось на чёрно-белый монитор через выход VGA. Такого рода приборы используются и сейчас, особенно в тех случаях, когда зондированию подвергаются достаточно крупные узлы автомобиля. Например, при повышенном потреблении масла достаточно оценить внешний вид поверхности рабочих цилиндров

В то же время, для диагностики внутренних деталей и узлов, которая обычно носит качественный характер, важно оценить и изменения в цвете исследуемой поверхности. В таких случаях применяются эндоскопы с цветными мониторами SVGA, разрешение которых намного выше

ПОДКЛЮЧЕНИЕ КАМЕРЫ ЭНДОСКОПА

Современные технологии позволяют использовать различные методы подключения камеры к дисплею, компьютеру и даже телефону. Большое количество моделей технических эндоскопов выпускается в виде комплекта, включающего в себя:

  • камеру;
  • блок управления;
  • дисплей.

Подключение компонентов друг к другу осуществляется посредством гибкой связи.

Однако учитывая, что компьютер сейчас имеется практически у каждого, широкое распространение получают эндоскопы, в комплекте которых только сама камера, гибкий направляющий зонд с соединительными проводами внутри и штекер для подключения к USB разъёму стационарного компьютера, ноутбука или телефона.

Такая комплектация USB эндоскопа гораздо более практична, она значительно дешевле, так как не содержит габаритного блока управления и дисплея.

После подключения камеры эндоскопа к USB порту компьютера, либо к телефону, можно использовать средства операционной системы, но гораздо удобней применить специализированное прикладное программное обеспечение, раскрывающее гораздо больше возможностей эндоскопа.

Необходимые программы, поставляемые на прилагаемом диске, следует установить перед тем, как подключить эндоскоп к ноутбуку или телефону. Поскольку данные приспособления предназначены для обследования скрытых пространств, в их комплект входят USB эндоскопы с подсветкой.

Поскольку современные телефоны по функциональности приближаются к полноценным компьютерам, камера эндоскопа может быть подключена к мобильному телефону, работающему под управлением Android. Единственное условие, которому должен отвечать телефон – это поддержка адаптера OTG.

Это адаптер, позволяющий подключать к телефону различные периферийные USB устройства (клавиатуру, мышь и т.д.). В комплекте эндоскопа должен находиться диск с прикладным программным обеспечением, в том числе для адаптации эндоскопа для Android.

С подключением адаптера OTG могут возникнуть проблемы. Для их решения созданы специальные программы, заставляющие систему «увидеть» USB эндоскоп.

Комплект с камерой эндоскопа для смартфона представляет собой наиболее компактный вариант системы для проведения обследований и позволяет наладчику в буквальном смысле носить её в кармане.

Виды автомобильных эндоскопов

Технические эндоскопы могут быть жесткими и гибкими. Их отличия содержатся в конструкции и области применения.

Жесткие

В жестком эндоскопе, либо бороскопе, зонд – в виде прямой, негнущейся трубки, в которой содержится оптоволоконный кабель освещения и линзы. Бороскопы применяются в тех случаях, когда требуется визуальный контроль с прямолинейным доступом. Обеспечивают угол наблюдения от 30 до 110 градусов, угол поля зрения – от 50 до 90 градусов.

Гибкие

Гибкие эндоскопы, или фиброскопы, имеют гнущийся зонд, в котором находится оптоволокно. Он может быть разной длины и диаметра. Применяются в том случае, если невозможно подобраться к объекту диагностики напрямую либо исследуемая область имеет запутанную геометрию.

Фиброскоп оборудован одним управляемым концом, который может изгибаться на 90-180 градусов. Часто в комплекты таких устройств также входят насадки, позволяющие рассматривать объект сбоку, сверху.

Гибкие эндоскопы имеют несколько минусов при использовании. Самые существенные из них: невысокая разрешительная способность, наличие множества соединительных кабелей, короткий зонд.

Все чаще гибкие эндоскопы оборудуют миниатюрными видеокамерами, которые цепляются на дистальный конец и передают информацию в электронном виде. Такие устройства названы видеоэндоскопами. И они на сегодня являются самыми удобными и самыми эффективными при ремонте автотранспортных средств.

Технические эндоскопы с успехом используют в своей работе не только СТО, но и заводы по производству легковых и грузовых машин.

Критерии выбора

Популярность этого оборудования растет с каждым днем. Это объясняется широкой сферой применения технического эндоскопа Snakel 4D. Однако выбирать такой прибор нужно исходя из следующих параметров:

  1. Размера исследуемого объекта;
  2. Диаметра точки доступа и удаленности от нее.

В соответствии с этими данными подбирается эндоскоп Snakel 4D. Если нужна гибкая модель, то она характеризуется диаметром и длиной. Чаще всего используются приборы, у которых первый параметр составляет от 4 до 10 мм с шагом в 2 мм. При этом длина рабочей части может составлять до 3000 мм.

Обзор популярных моделей

В категорию этого оборудования входят не только технические, но и эндоскопы медицинские. Они уже давно и довольно успешно используются в различных ее направлениях. И поэтом выбирая прибор, следует учитывать его основной параметр – назначение.

Эндоскопы медицинские производятся в широком ассортименте и подразделяются в зависимости от назначения. Среди технических моделей наиболее распространена продукция следующих компаний:

  • Olympus;
  • Everest VIT;
  • Karl Storz.

Из отечественных производителей, пока только один получил известность у потребителей – это компания Оптимед из Санкт-Петербурга.

Бороскоп SolView

Бороскопы японского производителя SolView представлены разнообразными моделями. Среди них есть жесткие, гибкие, эндоскопы медицинские и даже видеосистемы. Они отличаются высокой эффективностью, удобны в эксплуатации и оснащены мощными аккумуляторами, позволяющими длительное время обходиться без внешних источников питания.

Сфера применения приборов этой марки включает в себя не только производство, но и науку, медицину. Они позволяют обеспечить надежный визуальный контроль объекта благодаря наличию подсветки светодиодами.

Компактный бароскоп марки Picking Scope предназначен для того, чтобы осматривать замки. Его рабочая часть в диаметре достигает всего лишь 1,2 мм. И если ранее такие шпионские штучки в виде гибких мини-эндоскопов технических не могли работать в изогнутом состоянии, то сегодня это стало возможно. Прибор оснащен телескопической защитной втулкой и центрирующим штифтом, позволяющим вводить эндоскоп в скважину замка.

Модель Picking Scope

Изображение с объекта передается по волоконно-оптическому каналу. А чтобы не укрупнять размеры прибора он был оснащен съемным источником света. Питание этот элемент получается от миниатюрной батарейки.

Среди видеоэндоскопов особым спросом пользуется продукция германского производителя. Модели, выпускаемые под маркой Vucam отличаются небольшими габаритами, просты в эксплуатации и надежны. В них используется современная оптика в сочетании с цифровым интерфейсом.

Модель Vucam

Среди преимуществ этого эндоскопа стоит отметить следующие параметры:

  1. Возможность регулировки угла наклона монитора;
  2. Прочная конструкция;
  3. Наличие специального приспособления для подвешивания прибора;
  4. Гибридная световая подсветка.

Для осмотра объектов, где прибор должен проходить через небольшие отверстия идеально подходит бороскоп Hawkeye Classic. Он относится к прецизионным устройствам в которых используется градиентная оптика. Технология производства таких изделий включает в себя многослойное покрытие линз.

Модель Hawkeye Classic

Такой подход позволил значительно улучшить их технические характеристики:

  • Контрастность;
  • Цветопередачу.

А также увеличить надежность и срок службы прибора. Кроме того, бароскопы Hawkeye отличаются невысокой ценой при отличном качестве, что и делает из одними из самых популярных.

Уход за бароскопом и правила эксплуатации

Что касается использования и хранения такого оборудования, то оно будет отличаться в зависимости от типа прибора. Для эндоскопов медицинских предполагается очистка и дезинфекция всех каналов устройства по завершении работы с ним. При этом внешняя поверхность вытирается стерильной тканью. Клапана эндоскопов медицинских, прошедшие очистку, хранятся отдельно от прибора в стерильном помещении. Сам прибор должен находиться в подвешенном состоянии.

Смотрим видео, инструкция по эксплуатации данной модели:

Что касается технических эндоскопов Snakel 4D, то их рабочая часть также должна быть очищена после использования.

Для этого используется чистая ткань, которая при необходимости может быть влажной. Конечный этап очистки заключается в протирании деталей прибора ватным тампоном, смоченным в спирте. Хранят технические эндоскопы Snakel 4D в специальном футляре, уложив его рычагом управления вверх.

Эффективность применения технических эндоскопов

На СТО чаще всего рассматриваемые приборы используются для:

  1. Оценки текущего состояния цилиндро-поршевой группы автомобиля.
  2. Осмотра элементов трансмиссии.
  3. Определения качества антикоррозионного покрытия в труднодоступных местах автомашины.
  4. Изучения состояния кабельной электроразводки по кузову.
  5. Осмотра коленчатого и распределительного валов.
  6. Диагностики поверхности литых и штампованных деталей с целью выявления поверхностных трещин, раковин и прочих дефектов.

Технический эндоскоп относится к числу приборов, которые применяются не только на СТО, но и фирмами-производителями автотехники. Там с их помощью выполняют визуальную оценку наиболее ответственных узлов во время производственных испытаний или краш-тестов машин.

Цена прибора определяется его комплектностью. Например, эндоскопы далеко не всегда комплектуются отдельными мониторами, поскольку в их конструкции предусмотрен обычный USB-разъём, при помощи которого прибор всегда можно подключить к компьютеру или ноутбуку. Цена на такой эндоскоп является вполне доступной, даже для небольших СТО.

Совершенствование конструкций технических эндоскопов происходит в направлении увеличения разрешающей способности камер, снижения их размеров, применения специальных USB-удлинителей, которые позволяют наблюдать изображение с расстояния до 8…10 м. Оптоволоконные зонды приборов становятся ещё более гибкими, тем самым увеличивается проникающая способность прибора.

Эндоскоп для своего функционирования требует предварительной установки программного обеспечения. После этого установки каких-либо дополнительных  драйверов не требуется. Многозонная подсветка исследуемой части конструкции или автомобиля при помощи миниатюрных светодиодов (их количество в современных приборах может быть 6 и более) обеспечивает чёткость цветной картинки и, следовательно, максимальную информативность для специалистов. Отзывы об эффективности применения таких приборов – положительные, поскольку качество диагностики повышается, а время для её выполнения – сокращается.

Лучшие подвижные технические модели

Ниже представлено несколько актуальных на сегодняшний день моделей подвижных технических видеоэндоскопов.

Q-417

Недорогая модель эндоскопа для диагностики автомобиля. Стоимость устройства составляет порядка 4 000 рублей.

Эндоскоп может работать как автономно, так и совместно с ноутбуком, планшетом, смартфоном. Питание осуществляется от встроенного аккумулятора, который заряжают по USB. Одного заряда хватает на 3-4 часа автономной работы.

Имеется встроенный экран диагональю 2,4’’.

Дистальная головка не способна поворачиваться самостоятельно. Однако она имеет жесткое основание, благодаря чему может сохранять положение, которое ей придали.

Прибор работает от собственного аккумулятора. Одного заряда хватает на 4-5 часов автономной работы.

IN-85-8mm-0,8метра flex

Видеоэндоскоп, способный работать от смартфона. Стоимость прибора – около 15 000 рублей. Дистальная головка также неподвижна – изогнуть ее можно только вручную.

Диаметр вводимой трубки – 6,5 мм, а длина – от 0,8 до 1 м. Собственного экрана нет, зато есть кронштейн для крепления смартфона. Эндоскоп соединяется с гаджетом с помощью протокола беспроводной связи Wi-Fi.

В дистальную головку встроено 6 светодиодов. Это увеличивает ее диаметр и делает толще вводимой трубки. Он составляет 7,5 мм. Эту конструктивную особенность следует учитывать при эксплуатации прибора.

Отличительная особенность модели – более высокое по сравнению с аналогами разрешение видео (1280Х720).

Питание – от встроенного аккумулятора. Заряда хватает на 5-6 часов автономной работы.

Q-410-8мм-1м-Dual

Технический эндоскоп с подвижной дистальной головкой, оснащенный 2 камерами. Стоимость устройства составляет от 33 000 до 35 000 рублей.

Диаметр вводимой трубки – 6,5 мм, длина – 1 м. Диаметр дистальной головки – 8 мм. Имеется собственная подсветка из 6 ярких светодиодов.

Дистальная головка неподвижна, однако на ее боковой стороне также имеется камера. Это обеспечивает максимальный угол обзора.

Питается прибор от собственной батареи, одного заряда которой хватает на 4-5 часов работы.

На что обратить внимание при выборе

Вот несколько критериев, на которые следует обратить внимание при выборе видеоэндоскопа:

  • Длина вводимой трубки. Она зависит от того, что планируется исследовать с помощью устройства. Если речь идет о деталях и узлах автомобиля, будет достаточно 1,5-2 м. Если устройство будут применять для исследования промышленного оборудования или канализационной техники, этого будет мало.
  • Толщина вводимой трубки. Здесь необходимые параметры также подбирают в зависимости от того, что будут обследовать с помощью устройства. Трубка должна уверенно проходить в объект и не должна испытывать затруднений при движении внутри него. Универсальной можно считать толщину от 6 до 8 мм. Она позволяет без проблем исследовать практически любую технику.
  • Угол обзора. Если речь идет о жестких видеоэндоскопах, то этот параметр обычно не превышает 90о. Если о подвижных, то он ограничивается только способностью дистальной головки к изгибу. Как правило, модели с большим углом обзора дороже.
  • Защищенность. Если планируется обследовать объекты, которые могут повредить прибор, лучше отдать предпочтение моделям с армированной трубкой. Они более устойчивы к неблагоприятному механическому воздействию.
  • Камера. Чем качественнее видеокамера, тем более четкую картинку можно получить с помощью устройства. Камера должна обладать приемлемым разрешением матрицы, хорошей светочувствительностью.
  • Управление. Оно бывает двух типов: автономное и с помощью стороннего устройства. В первом случае эндоскоп использует собственный дисплей, во втором – планшет, смартфон или ноутбук со специальным приложением. Модели, которые управляются с помощью стороннего устройства, дешевле, так как в их цену не входит стоимость корпуса, дисплея и платы.

Полужёсткие эндоскопы ЭТАпж

Полужесткие автономные эндоскопы серии «ЭТАпж» удобны для осмотра сложных по геометрии изделий в полевых условиях. Модель ЭТАпж имеет полужесткую рабочую часть, сохраняющую форму приданного ей изгиба. В некоторых случаях такая конструкция более удобна, чем полностью гибкий вариант. Управление дистальным концом осуществляется в одной плоскости в пределах ±180°. Модель может изготавливаться без управляемого конца. Такое исполнение имеет повышенную защищенность от воздействия агрессивных сред.

Эндоскоп ЭТАпж поставляется с рабочей частью диаметром 4; 6; 8 мм, при длине 0,45; 0,6 или 0,8 м. Для передачи изображения используется гибкий оптоволоконный жгут. Разрешающая способность на расстоянии 15 мм не менее 1,7 крат. Угол поля зрения объектива 50-60°. Блок подсветки размещен в рукоятке корпуса рабочего модуля. За питание отвечают 4 батарейки типа АА, обеспечивающие непрерывную работу в течении 7 часов при температуре от –5°С до +45°С. Масса прибора – 1,3 кг. Полужесткий Эндоскоп ЭТАпж разработан и собран в России. Комплект поставки уточняется при оформлении заказа.

Подробнее…
