Торцовочная пила бош gcm 12 gdl обзор

Устройство пилы Bosch GCM 12

Торцовочная пила Bosch GCM 12 имеет несколько базовых узлов, которые имеются в каждой модели. Среди них можно выделить:

  • корпус;
  • кожух;
  • пылевой мешок;
  • рукоятка;
  • маятниковый защитный кожух;
  • стол с удлинителем;
  • ручка, фиксирующая угол распила;
  • рычаг предварительной регулировки угла;
  • шкала и индикатор угла распила;
  • упор продольный с фиксирующим винтом;
  • быстрозажимная или обычная струбцина;
  • рукоятка для переноса;
  • прижимной и внутренний зажимной фланцы;
  • установочные винты для фиксированного базового угла.

Они необходимы для реализации базовых возможностей инструмента, среди которых значатся пиление, торцевание и резание с тяговым движением. Однако каждая из моделей имеет свои особые узлы, обеспечивающие расширение базовых функций или выполнение вспомогательных и дополнительных операций.

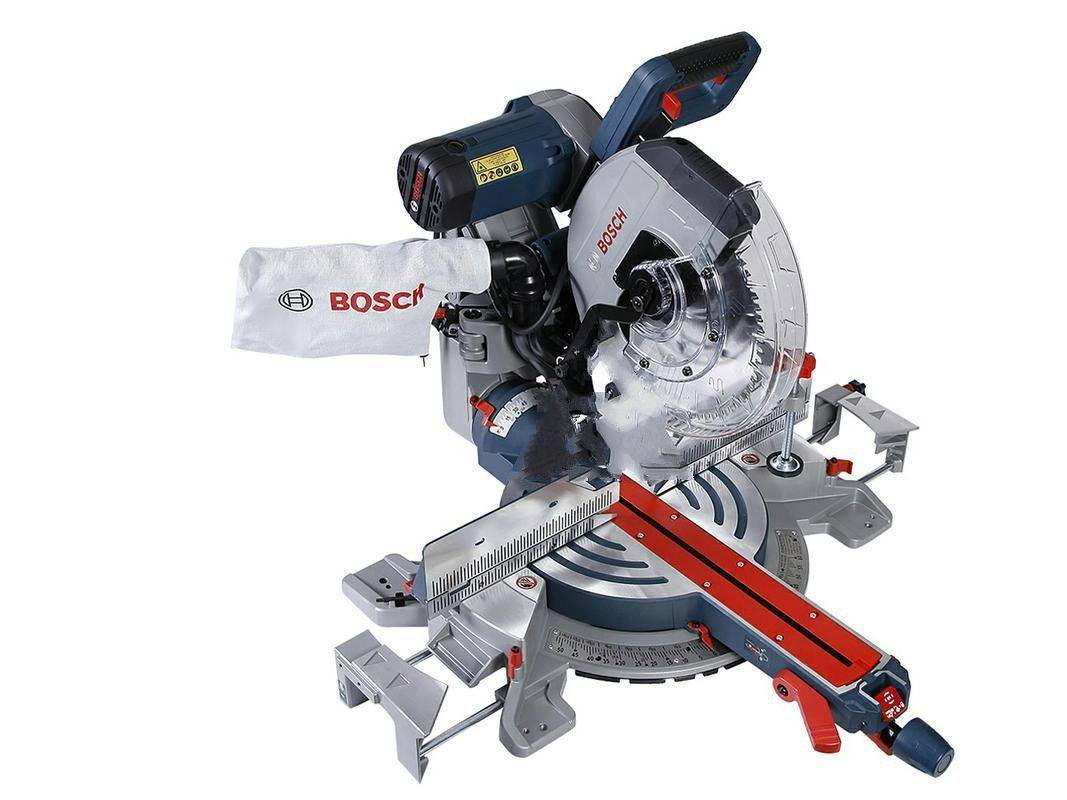

Внешний вид пилы Bosch GCM 12 GDL

Несколько слов о конструкции торцовочной пилы Bosch GCM18V-12GDCN ProFactor

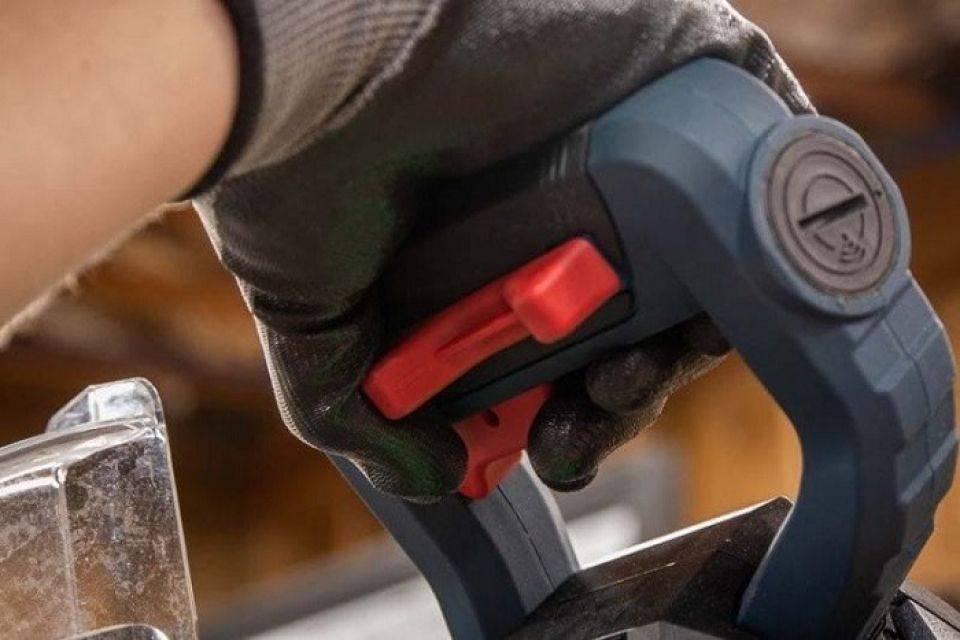

Курковый пускатель


Фото: предоставлено zapchasti-bosch.line-tools.ru

Чтобы активировать триггер, вам нужно пальцем сдвинуть предохранитель вправо или влево. Это выглядит немного странно, но входит в привычку уже после нескольких резов. Быстрое нажатие на курок включает лазеры, которые помогут выровнять линию распила, и светодиодную подсветку, чтобы осветить зону резки.

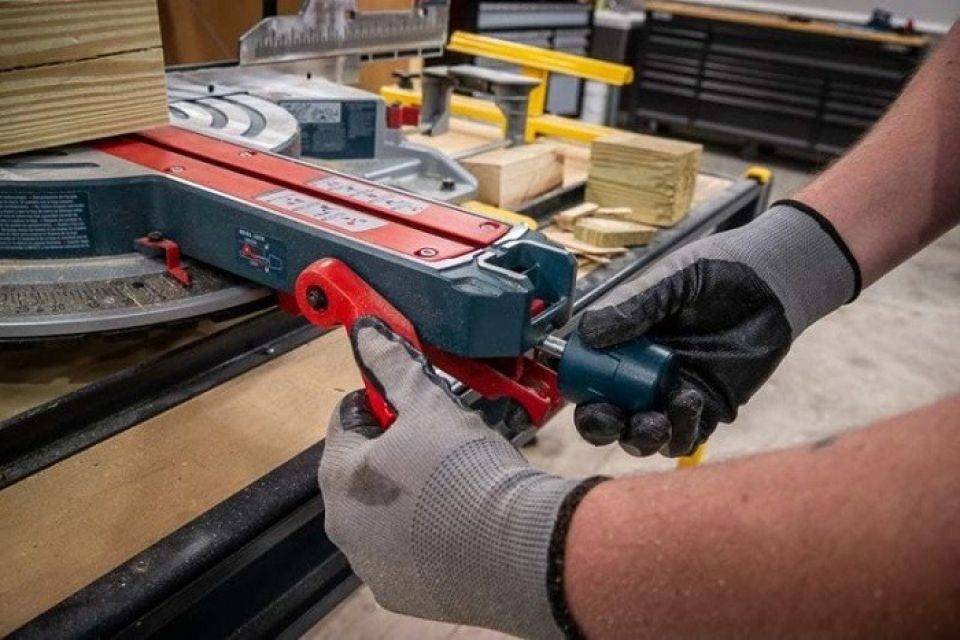

Фронтальная регулировка угла скоса

Всё управление скосом находится в передней части пилы, и это отлично! Фиксатор расположен слева. Он немного туговат у нового инструмента, поэтому вам, возможно, придётся приложить немало усилий, чтобы ослабить механизм наклона. Если нужно сделать скос вправо, сначала снимите фиксатор, слегка потяните головку двигателя влево, затем поверните круглую рукоятку в противоположную от скоса сторону, чтобы открыть полный диапазон.


Фото: предоставлено zapchasti-bosch.line-tools.ru

Конечно, регулировка угла торцевания также находится спереди. Она более стандартная и представляет собой ручку, которую можно повернуть для блокировки/разблокировки, и триггер под ней для снятия фиксаторов.

Преимущества подключения к сети

При желании вы можете приобрести модуль Bosch Connected, (он устанавливается на пилу с правой стороны рукоятки). После подключения к телефону вы сможете зарегистрировать и персонализировать инструмент, проверять статус и предупреждающие сообщения, изучать общую информацию и просматривать настройки, а также регулировать уровни скорости.

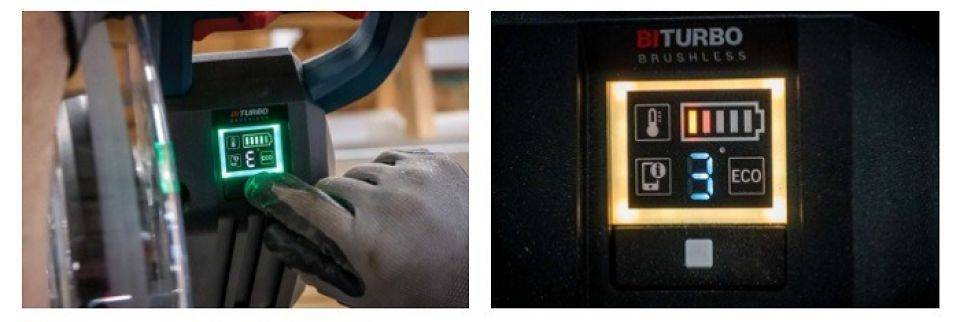

Индикаторы

На маленьком дисплее вы найдёте большой объём информации. Рядом с индикатором выбора скорости есть индикатор температуры, индикатор уведомлений и 5-полосный индикатор уровня заряда батареи. Также светится рамка. Её зеленый цвет означает, что все работает нормально, желтый, что температура критическая или аккумулятор почти разряжен, красный – что инструмент перегрелся или аккумулятор полностью разряжен.


Фото: предоставлено zapchasti-bosch.line-tools.ru

Портативность

Без батареи пила весит 26,9 кг, что неплохо для 12-дюймовой торцовочной пилы с протяжкой, скосом и поворотом. Тем не менее, если вы собираетесь взять его с собой на стройплощадку (именно поэтому вам и нужна аккумуляторная пила!), лучше воспользоваться рабочим столом на колесах. Этот инструмент не приспособлен для удобной переноски, и не обязательно поднимать такой большой вес.

Дополнительно

  • Встроенные удлинители станины поддерживают заготовки длиной до 1,09 м
  • Зажимы для материала
  • Мешок для сбора пыли
  • Отсек для хранения шестигранных ключей на 6 мм или 4 мм
  • Фиксаторы скоса на 0°, 33,9°, 45° и 47° влево и вправо
  • Фиксаторы поворота на 0°, 15°, 22,5°, 31,6°, 45° влево и вправо, и 60° вправо

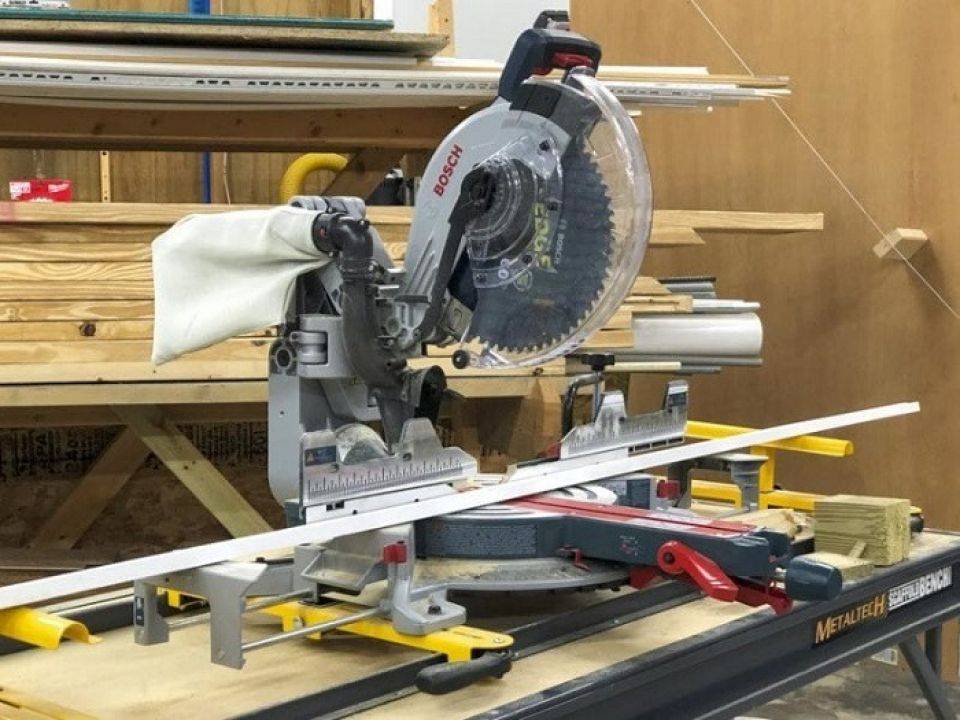

Эффективность 12-дюймовой аккумуляторной торцовки Bosch ProFactor


Фото: предоставлено zapchasti-bosch.line-tools.ru

Мощность

При тестировании любой торцовочной пилы в первую очередь оцениваются её мощность и точность. Ведь торцовочную пилу часто используют не только для резки карнизов или плинтусов, но и для пиления менее деликатных вещей

Поэтому важно знать, достаточно ли она мощная для этого. Как показало тестирование, бесщёточный двигатель Bosch BiTurbo и аккумулятор Core18V ProFactor с ёмкостью 8.0 Ah позволяют, если нужно, распилить даже брус 100×100 мм

В отличие от большинства торцовочных пил, Бош предлагает несколько вариантов мощности для максимально эффективного использования аккумулятора. Есть четыре режима с циклическим переключением, включая ECO. В режиме ECO удалось распилить всё, что было заготовлено для тестовых испытаний, но всё же есть кое-что, что имеет значение. Мягкая древесина, такая как сосна и пихта, это одно, а древесину твёрдых пород лучше резать на более высокой скорости.

Вот параметры скоростных режимов на холостом ходу:

  • ECO – 2550 об/мин
  • 1 – 3000 об/мин
  • 2 – 3500 об/мин
  • 3 – 4000 об/мин

Эта модель с ременным приводом работает не так плавно, как прямоприводная. Тем не менее, она очень мощная и показала выдающиеся результаты.

Точность

Прежде всего, перед работой найдите время, чтобы откалибровать свою торцовочную пилу! Даже от самых лучших инструментов вы не получите хорошего результата, если этого не сделаете. Вы можете откалибровать практически всё, что может быть не так, включая натяжение скольжения и скос. Поэтому обязательно ознакомьтесь с руководством и убедитесь, что всё настроено правильно.


Фото: предоставлено zapchasti-bosch.line-tools.ru

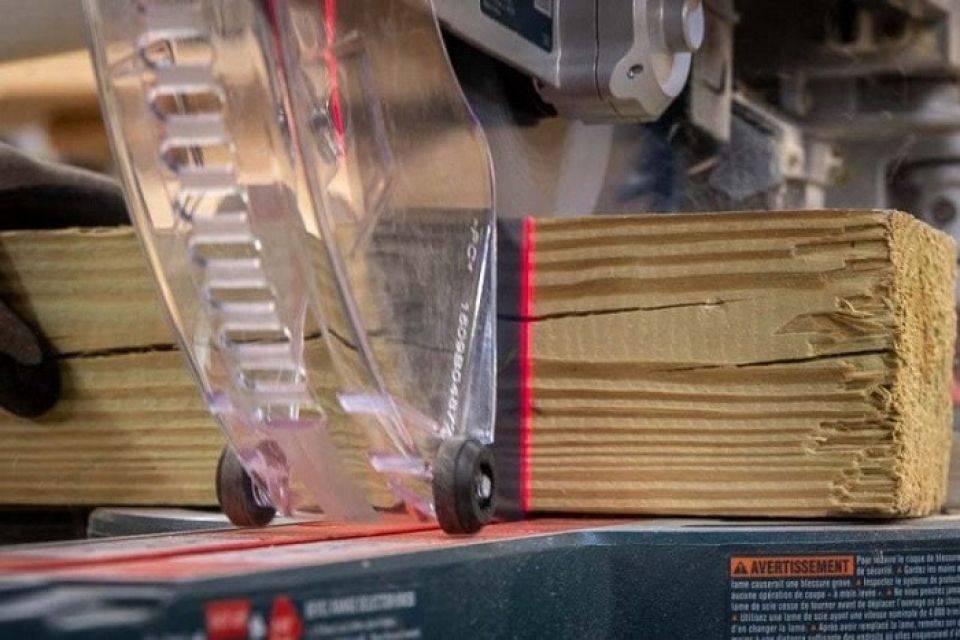

Тест показал выдающиеся результаты при пилении со скольжением и без него. Вы можете откалибровать лазер как угодно, например, отметить оба внешние края пропила. Так как есть два луча, не обязательно опираться только на левую, правую или центральную линии.

Во время испытания получилось отрезать тонкие, как бумага, плашки, даже от довольно толстых заготовок, что демонстрирует ровную работу инструмента. И если просто позволить двигателю и режущему диску делать свою работу, вы не почувствуете никаких колебаний диска. Получается, что основным ограничивающим фактором точности является только качество вашей калибровки.

Возможности

Помимо обеспечения плавного действия системы Axial Glide, инженеры Bosch проделали отличную работу, чтобы максимально использовать режущую способность своего 12-дюймового диска. Для этого предусмотрен упор высотой 120 мм. Вы можете распилить приставленный к упору прямой плинтус высотой 184 мм. Для потолочного карниза с углом 45 ° этот размер составляет 152 мм. Осевое скольжение позволяет выполнить поперечный рез заготовки шириной 381 мм.

Вот полный список того, на что можно рассчитывать:

  • Прямой плинтус – 184 мм
  • Потолочный карниз – 139 мм (38°) и 152 мм (45°)
  • Максимальная глубина резки со скольжением – 89 мм
  • Поперечная резка – от 343 мм до 381 мм
  • Длина среза под углом 45ׄ° – 241 мм
  • Резка со скосом 45° – 343 мм

Технические характеристики Bosch GCM 12 Professional

Модель JL:

  • Диаметр диска, мм – 305;
  • Посадочный диаметр диска, мм — 30;
  • Мощность, Вт — 2000;
  • Тип двигателя — щеточный;
  • Max глубина пропила под углом 90°, мм — 75;
  • Max глубина пропила под углом 45°, мм — 38;
  • Max ширина пропила под углом 90°, мм — 200;
  • Max ширина пропила под углом 45°, мм — 141;
  • Наличие подсветки — нет;
  • Наличие лазера — есть;
  • Горизонтальное перемещение — нет.

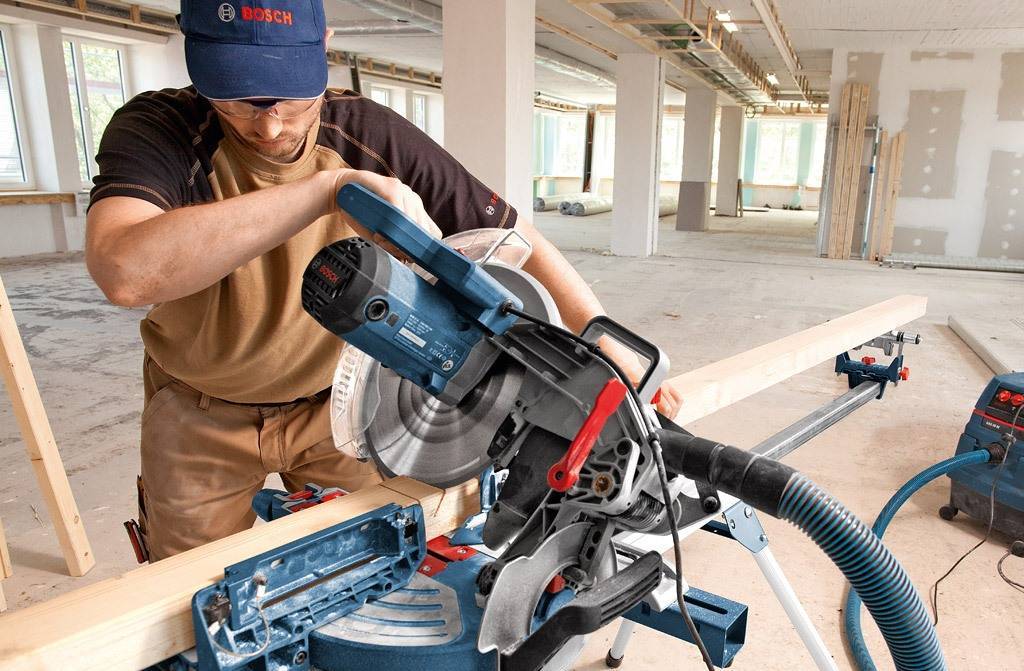

Пила Bosch GCM 12 JL в рабочем состоянии

Модель GDL:

  • Диаметр диска, мм — 305;
  • Посадочный диаметр диска, мм — 30;
  • Мощность, Вт — 2000;
  • Тип двигателя — щеточный;
  • Max глубина пропила под углом 90°, мм — 104;
  • Max глубина пропила под углом 45°, мм — 51;
  • Max ширина пропила под углом 90°, мм — 341;
  • Max ширина пропила под углом 45°, мм — 240;
  • Регулировка глубины реза — есть;
  • Наличие подсветки — нет;
  • Наличие лазера — есть;
  • Горизонтальное перемещение — есть;
  • Габариты — 673х822х686;
  • Вес, кг — 32.1.

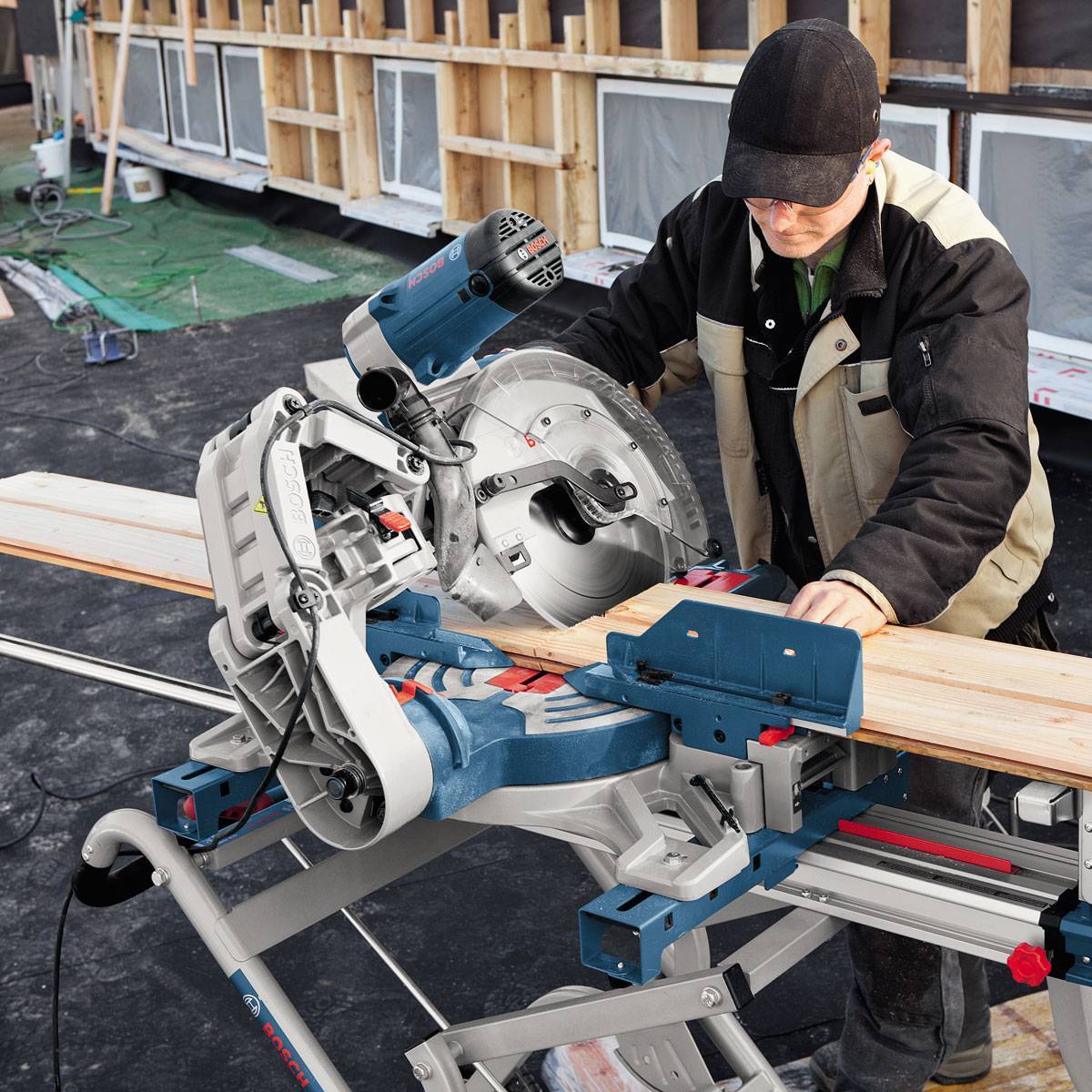

Модель Bosch GCM 12 GDL в рабочем состоянии

Модель SD:

  • Диаметр диска, мм — 305;
  • Посадочный диаметр диска, мм — 30;
  • Мощность, Вт — 1800;
  • Тип двигателя — щеточный;
  • Max глубина пропила под углом 90°, мм — 110;
  • Max глубина пропила под углом 45°, мм — 110;
  • Max ширина пропила под углом 90°, мм — 305;
  • Max ширина пропила под углом 45°, мм — 217;
  • Регулировка глубины реза — нет;
  • Наличие подсветки — нет;
  • Наличие лазера — нет;
  • Горизонтальное перемещение — есть;
  • Габариты — 890х690х750;
  • Вес, кг — 29.
