Торцовочная пила своими руками по дереву

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.

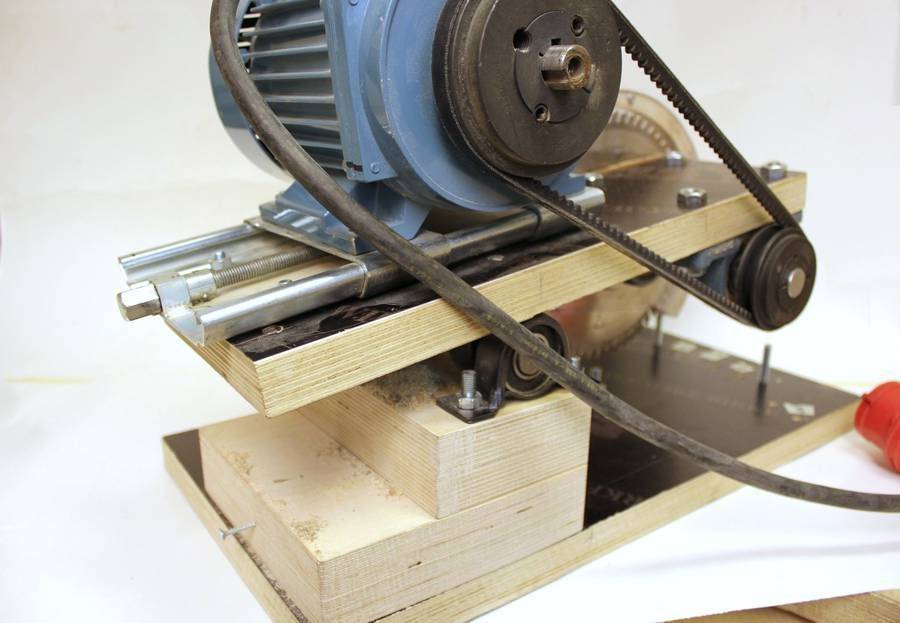

4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Выбирая вариант сборки станка своими руками, а не покупку заводского торцовочного станка, вам нужно понимать, что между ними будет довольно серьезная разница по качеству, точности и погрешности обработки древесины, труб, металла и прочих изделий.

Преимущества переносной пилы

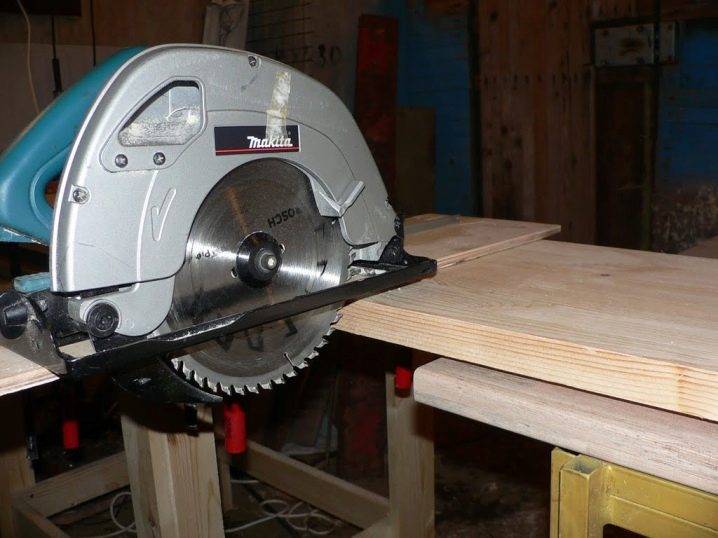

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой

Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент

Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Преимущества и недостатки самодельного прибора

Как и любое другое устройство, самодельная торцовочная пила, полученная из ручной циркулярной, обладает своими характерными чертами и особенностями. Часть из них имеет положительный характер, а другая часть – окрашена негативно. Так или иначе, необходимо учесть и те, и другие признаки.

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Еще одним достоинством устройства, изготовленного собственноручно, является тот факт, что все параметры пилы (например, глубина пропила, частота вращения, мощность, длина и ширина базиса) выбираются индивидуально. Таким образом, данный прибор окажется более эффективным для выполнения персонализированных работ, чем покупной агрегат.

Кроме того, самостоятельно смастерив пилу, вы будете хорошо знакомы со всеми составляющими частями, а это, в свою очередь, значит, что в случае любых поломок и неполадок вы сможете с легкостью починить инструмент.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Для того чтобы сделать агрегат, необходимо обладать хотя бы минимальными техническими знаниями и навыками. Новичок не сможет справиться с заданием подобного рода.

Самодельная торцовка не подойдет для работ, требующих пилы высокой мощности. Если вам нужен именно такой агрегат, то для его изготовления понадобятся профессиональные детали, обширные знания и достаточно большое количество времени. Таким образом, проще купить готовый прибор.

Торцовка, которую вы смастерите самостоятельно из дисковой пилы, не будет обладать должными показателями безопасности и может оказаться травматичной в процессе эксплуатации.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.

Торцовочный инструмент имеет небольшой вес, компактен. Эффективен как стационарный станок. Неподвижная фиксация заготовки позволяет выполнять качественные резы. Некоторые образцы торцовок включают приспособления для оптимизации углового распила, регулятор оборотов, позволяющий выбирать режим в зависимости от типа материала, необходимого качества обработки. Торцовочный агрегат можно изготовить самостоятельно.

Чаще всего пилу собирают из болгарки.

Для хорошей работы:

• Исходный дисковый инструмент должен выполнять не менее 4500 оборотов в минуту.
• Длина пропила — не менее 350 мм.

Разновидности

Торцовки подразделяются на такие виды:

• маятниковая;
• комбинированная;
• с протяжкой.

Основой маятникового приспособления является станина. На ней же крепится стол, который базируется на механизме поворота с линейкой. Этот механизм решает проблему установки угла распила с его настройкой. Угол распиливания можно настраивать посредством передвижения рабочего стола по отношению к поверхности основы. Пильный компонент фиксируется ручкой и подпружинивается шарниром. Посредством маятника производится передвижение пилы по вертикали.

В комбинированной модификации имеется возможность изменения угла пропила в двух направлениях. Структура та же, что и у маятниковой торцовки, единственно, добавлен еще один шарнир. По части перемены угла реза в горизонтальной поверхности – его можно изменять в горизонтальном направлении, которое к тому же противолежащее от установленного привода.

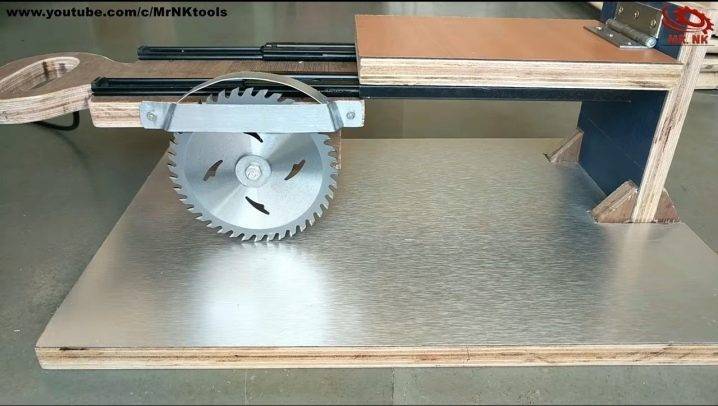

Торцовка с протяжкой позволяет переводить режущий компонент как по окружности оси шарнира, так и прямо по длине пропила. Это получается за счет имеющихся направляющих.

Из болгарки

Торцовочные пилы способны работать по древесине, железу, пластику и иным материалам.

Самая известная торцовка базируется на использовании углошлифовальной машины.

Если у вас получится проделать все грамотно, ваше устройство с протяжкой будет обладать следующими опциями:

• скорость вращения диска – 4500 об/мин;
• расстояние пропила – примерно 350 миллиметров.

При потребности торцовка демонтируется с агрегата и практикуется как обыкновенный ручной инструмент. Большой плюс в том, что самодельное устройство универсально и свободно разбирается.

Рассмотрим, как происходит процедура изготовления.

• Поставьте поворотный механизм углошлифовальной машины на ось поворота колеса агрегата. Его крепеж производится посредством шарикового подшипника. Рекомендованный размер 150 миллиметров, но и больше тоже сгодятся.
• С внешней стороны подшипника электросваркой привариваются уши. Они предназначены для закрепления основания агрегата. Монтаж выполните болтами М6.
• Обойму следует прикрыть защитным кожухом, чтобы при эксплуатации на вас не летела стружка.
• Задача с протяжкой находит решение просто. Для ее создания возьмите амортизаторы от грузовой машины. Даже если они не в рабочем состоянии, это не проблема. Уберите из амортизаторов смазочный материал, просверлите отверстия для вентиляции и закройте сеткой, чтобы в полость не проникала стружка и пыль.
• Инсталлируйте модуль плавного старта. Благодаря ему вы не будете испытывать резких рывков в процессе запуска торцовки.
• Финальный этап – монтаж защиты пильного диска.

В зависимости от поставленного диска агрегат может использоваться по металлу либо древесине, торцевать трубы. Но знайте, что для подрезания торцов труб может быть недостаточно мощности агрегата. Определитесь с техпараметрами вашей углошлифовальной машины, чтобы выяснить, способен ли станок резать трубы, или он годится только для работы с древесиной.

Данная конструкция имеет два важных недочета.

• Чтобы настроить точность реза, сначала используются остатки древесины. Потом тяга закрепляется, и можно приступать к работе.
• Агрегат при резке труб и работе по железу сильно шумит.

Принцип работы

При рассмотрении конструктивных особенностей торцовки по дереву нужно отметить, что профессиональный инструмент состоит из следующих основных частей:

• основание механизма;
• пильный (рабочий) диск;
• двигатель с приводом и редуктором;
• рукоятка с размещённой на ней пусковой кнопкой.

Основное нагрузочное усилие в этом механизме приходится на полотно диска, который изготавливается из особо прочных материалов.

Обратите внимание! При работе любую торцовку всегда надо помещать на прочное устойчивое основание, при этом ручной инструмент можно переносить. С точки зрения конструктивного устройства особое внимание при выборе торцовки по дереву уделяется двигателю, который может иметь несколько исполнений

С точки зрения конструктивного устройства особое внимание при выборе торцовки по дереву уделяется двигателю, который может иметь несколько исполнений. Так, в ряде случаев в дисковых агрегатах устанавливается асинхронный движок, а иногда предпочтение отдаётся коллекторным приводам

В первом случае торцеватель работает совершенно бесшумно, при этом срок его службы заметно повышается

Так, в ряде случаев в дисковых агрегатах устанавливается асинхронный движок, а иногда предпочтение отдаётся коллекторным приводам. В первом случае торцеватель работает совершенно бесшумно, при этом срок его службы заметно повышается.

Положительной стороной коллекторных двигателей является их неприхотливость в части обслуживания и возможного ремонта. Этот основной узел режущего механизма размещается обычно справа от диска, что обеспечивает удобство работы со всем устройством.

В основе функционирования торцовки по дереву заложен принцип передачи вращательного импульса с вала двигателя через редуктор на режущий инструмент (подобно другим механизмам, работающим по приводной схеме). В зависимости от условий торцевания и обрабатываемого материала можно выбирать определённую скорость вращения и мощность привода.

Выбор по марке производителя

Для того чтобы грамотно выбирать подходящую для работы модель торцовки, также можно ориентироваться на производителей, которым следует отдать предпочтение.

Изучение потребительского спроса показало, что самыми надёжными и эффективными считаются такие известные марки, как Makita, Bosch, Metabo, Hitachi, а также российский «Корвет».

Большинство из перечисленных рейтинговых инструментов имеют специальную станину округлой формы, позволяющую выставлять требуемый угол реза. Наиболее надёжными считаются образцы торцовочных пил, у которых станина изготовлена на основе алюминия или сплава магния (как у изделий Bosch). При этом общая масса этого инструмента не превышает 15 кг.

Модели торцовок по дереву марки «Макита» отличаются наличием на основании специальных штанг, которые могут раскладываться в виде удобной подставки. Такой образец пил принято использовать в домашних условиях. При необходимости обработки габаритных деталей для этой модели потребуется дополнительная опора.

В отличие от других моделей торцовочная пила Metabo, в частности, оснащается специальным механизмом, обеспечивающим возможность изменения наклона пильного диска. Благодаря этой возможности указанные торцовки широко востребованы в личных хозяйствах и чаще всего классифицируются как дисковые пилы.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Отрезная пила по дереву своими руками

Если владельцу для домашнего использования нужен высокопроизводительный инструмент для распускания и торцевания досок и необходимо сэкономить, то можно рассмотреть возможность его изготовления своими руками. Об этом стоит в первую очередь задуматься тем мастерам, которые имеют немалый опыт в этом деле и хорошую подготовку. Прежде всего, нужно подготовить необходимый инструмент для работы:

• комплект напильников;
• сварочный аппарат;
• уголок;
• стальной лист;
• двигатель от болгарки мощностью не менее 2,2 кВт, работающий со скоростью 2800 оборотов в минуту.

Для создания отрезного станка необходимо выполнить ряд этапов:

Начинается рабочий процесс с изготовления станины. Без неё обойтись никак не получится, так как торцовочный станок — весьма громоздкий инструмент.
В качестве основы для станины можно использовать металлический уголок и стойки от железной кровати.
Из стального листа нужно изготовить рабочее основание. При помощи напильника нужно обработать ее края.
Для будущей пилы понадобится маятниковая стойка, для изготовления которой используют швеллер.
Готовую стойку нужно установить на стальной лист

Причём важно правильно подобрать высоту, которая должна составлять 800 мм.
Электродвигатель устанавливают на специальную подставку, которая будет перемещаться при помощи шарниров.
В завершение останется только закрепить к самодельной отрезной пиле короб, который защитит мастера от стружки.

В качестве главного рабочего узла отрезного станка выступает распиловочный диск, который должен иметь диаметр 42 см. Как отмечают пользователи самодельных отрезных пил, это прекрасная возможность сэкономить на приобретении фирменного инструмента, который часто обходится дороже, чем изготовленное своими руками устройство.

Устройство и принцип работы

При рассмотрении конструктивных особенностей торцовки по дереву нужно отметить, что профессиональный инструмент состоит из следующих основных частей:

• основание механизма;
• пильный (рабочий) диск;
• двигатель с приводом и редуктором;
• рукоятка с размещённой на ней пусковой кнопкой.

Основное нагрузочное усилие в этом механизме приходится на полотно диска, который изготавливается из особо прочных материалов.

С точки зрения конструктивного устройства особое внимание при выборе торцовки по дереву уделяется двигателю, который может иметь несколько исполнений

Так, в ряде случаев в дисковых агрегатах устанавливается асинхронный движок, а иногда предпочтение отдаётся коллекторным приводам. В первом случае торцеватель работает совершенно бесшумно, при этом срок его службы заметно повышается.

Положительной стороной коллекторных двигателей является их неприхотливость в части обслуживания и возможного ремонта. Этот основной узел режущего механизма размещается обычно справа от диска, что обеспечивает удобство работы со всем устройством.

В основе функционирования торцовки по дереву заложен принцип передачи вращательного импульса с вала двигателя через редуктор на режущий инструмент (подобно другим механизмам, работающим по приводной схеме). В зависимости от условий торцевания и обрабатываемого материала можно выбирать определённую скорость вращения и мощность привода.

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

• Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
• Лист металла;
• Уголки из металла;
• Швеллер;
• Шарнирные группы;
• Болгарка;
• Сварочное устройство;
• Напильник;
• Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.
