Трассоискатель. Составляем карту подземных коммуникаций

Индуктивная связь генератора с кабельной линией или металлическим трубопроводом

Индуктивная связь используется в тех случаях, когда необходимо исследовать определенную местность на наличие кабельных ли­ний, металлических трубопроводов или иных электропроводных коммуникаций, например перед проведением земляных работ, или когда невозможно непосредственно подключить генератор к коммуникации.

Сигнал в коммуникации наводится с помощью подключенной к выходу генератора индукционной катушки (рамки). Индукцион­ную катушку, подключенную к генератору, располагают на поверх­ности земли над предполагаемым местом нахождения кабельной линии или иной коммуникации. Принцип индуктивной связи ге­нератора с кабельной линией показан на рисунке:

Принцип индуктивной связи генератора с кабельной линией

Выходной ток генератора протекает по виткам индукционной рамки и вызывает появление магнитного поля, проходящего через окно рамки. Это поле проникает через землю и охватывает кабель­ную линию или трубопровод. В кабеле или трубопроводе начинает протекать индуцированный ток. Этот ток в свою очередь вызыва­ет появление магнитного поля, которое опоясывает кабель (тру­бопровод) и может быть принято индукционным приемником. Таким образом, появляется возможность обнаружить кабельную линию (трубопровод) без непосредственного подключения к ним генератора.

Рассмотрим некоторые особенности определения местонахожде­ния кабельных линий или металлических трубопроводов при ин­дуктивной связи с ними генератора звуковых частот. На рисунке ниже изображено положение рамки, при котором эффективность ин­дуктивной связи генератора с кабельной линией будет наиболь­шей. Методика определения местонахождения кабельной линии или трубопровода при индуктивной связи с ними генератора зву­ковых частот поясняется на рисунке:

Определение местонахождения кабельной линии или металлического трубопровода при индуктивной связи с генератором

Согласно рисунку можно рекомендовать следующую методику определения местонахождения кабельной линии или трубопрово­да:

  • Расположить индукционный приемник на местности в зоне предполагаемого местонахождения кабельной линии или трубо­провода. Поисковая катушка должна находиться в центре обсле­дуемой зоны.
  • К выходу генератора, имеющего автономное питание, под­ключить индукционную рамку.
  • Исключить возможность прямой связи индукционной рамки генератора с индукционным приемником. Для этого от­нести генератор от приемника на расстояние не менее 15 метров. Установить плоскость индукционной рамки генератора перпенди­кулярно поверхности земли по направлению на приемник.
  • С включенным генератором начать обход местности во­круг приемника по окружности, сохраняя ориентировку плоско­сти рамки генератора перпендикулярно поверхности земли и по направлению на приемник.
  • При пересечении места прохождения кабельной линии или металлического трубопровода приемником будет зафиксирован максимальный сигнал. Отметить указанное местонахождение ге­нератора и продолжать обход местности до завершения окружно­сти. Отметить другое место пересечения трассы на местности.
  • Обойти указанную местность еще раз и проверить найден­ные ранее точки пересечения.
  • Расположить генератор непосредственно над обнаружен­ной кабельной линией и определить точное место прохождения трассы, проходя с приемником по обследуемой местности, от од­ной отмеченной точки до другой.

Программа для проверки доступа к сети Интернет Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она не стабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Svyazist-1 › Блог › Кабельный тестер-трассоискатель Mastech MS6812 и его доработка. Часть 2

Часть вторая. Окончание.

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Источник

Методы поиска кабелей и повреждений

  • Индукционный метод – применяется для поиска мест пробоя изоляции металлических жил между собой либо при обрыве кабеля с одновременным замыканием всех жил между собой. Максимальная точность при поиске кабелей напряжением до 40 кВ. При перемещении приёмника над осью кабеля будут наблюдаться периодические усиления и ослабления электродвижущей силы. Связано это с тем, что при горизонтальном расположении жил кабеля с подключённым генератором будут максимальные показатели электромагнитного поля, а при вертикальном – минимальные. Если трассоискатель кабельной линии основан лишь на данном методе, то он будет обладать весьма небольшой ценой и посредственной точностью, хотя точность зависит от множества дополнительных факторов.
  • Контактный метод – является наиболее точным методом для поиска повреждений кабеля, для поиска местоположения кабеля эффективность этого метода существенно ниже. Суть метода заключается в измерении уровня сигнала генератора вдоль повреждённой линии коммуникации. При измерении стоит учитывать расстояний между точками замера – большим промежуткам соответствуют меньшие показатели индикатора.
  • Импульсный метод – аналог индуктивного метода, только с учётом изменяемых импульсов от генератора для установления дополнительных помех, создаваемых активными кабелями и каналами, проблемами в грунте и бетоне. Из-за сложности технологии анализа цена таких трассоискателей наиболее высокая, к тому же такие приборы имеют сразу набор для других методов определения кабельной линии.
  • Акустический метод – это метод основанный на колебаниях звука определённой частоты в месте разрыва за счёт мощных электрических разрядов и фиксации их на поверхности. Эффективен при однофазных и междуфазных замыканиях с различными переходными сопротивлениями, а также при обрыве одной или двух жил. Минусом метода является отсутствие возможности работы при сложных для определения и фиксации звука грунтах, при масштабном затоплении кабель-канала. В связи, с невостребованностью цена за трассоискатели на данном методе самая низкая. Это обусловлено невысокой точностью метода, а также с невозможность применить его в сложных городских условиях при большом количестве различных помех.

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

  • Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
  • Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
  • Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.

Обзор производителей

Рынок трассоискателей представлен большим количеством производителей из разных стран мира. Производством данных товаров занимаются европейские, американские и азиатские производители. Специалисты рекомендуют отдавать предпочтение тем производителям, которые на протяжении многих лет занимаются выпуском качественных изделий, а их продукция имеет все разрешительные документы и сертификаты качества

Опытные инженеры рекомендуют обратить внимание на следующие торговые бренды

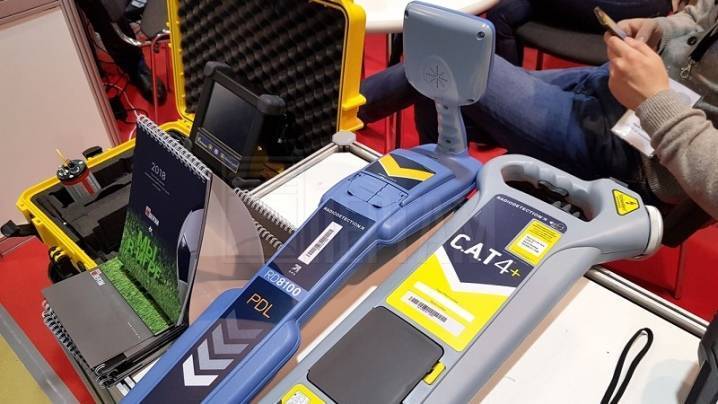

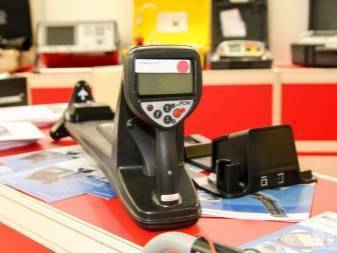

Radiodetection – английская торговая марка, которая занимается выпуском качественного и долговечного оборудования. Достоинства выпускаемых изделий – длительный период эксплуатации, неприхотливость в обслуживании, простота эксплуатации, возможность использовать в различных климатических условиях, устойчивость к механическим повреждениям, наличие герметичного корпуса, возможность обслуживание в специализированных сервисных центрах Недостатки – отсутствие новых моделей.

Особое внимание необходимо уделить изделиям марки «Успех», выпуском которых занимаются российские производители. С помощью данных изделий специалисты могут найти неисправные кабели, определить положение подземных коммуникаций и глубину их залегания, выяснить градус отклонения систем от оси, а также измерить силу тока и выяснить тип коммуникаций. Достоинства:

Достоинства:

  • простота эксплуатации;
  • небольшой вес и габариты;
  • возможность работы от аккумулятора;
  • возможность проведения работ в темное время суток;
  • наличие встроенной микропроцессорной системы управления;
  • возможность использовать в различных климатических условиях;
  • наличие различных режимов индикации;
  • возможность работы в пресной воде.

Кабелеискатель своими руками схемы

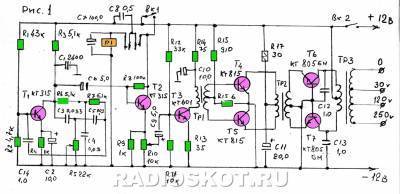

Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.

Принципиальная схема приемного устройства с магнитной антенной — Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников «Атмосфера”, «Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, — вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 — 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 — 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.

Назначение и принцип работы

Трассоискатель (кабелеискатель) – специальный прибор, который позволяет не только найти подземные коммуникации, но и дает возможность определить их направление, выявить места дефектов и повреждение изоляционного слоя, а также позволит найти утечки и несанкционированные врезки. Данное устройство используют геодезисты перед началом любых строительных и ремонтных работ, для того чтобы экскаватор не повредил во время раскопок силовые кабели и трубопроводы.

Область применения данных приборов:

  • отсутствие документов и схем расположения коммуникационных устройств и кабельных линий;
  • значительные отклонения фактического месторасположения коммуникационных устройств от проектного;
  • масштабное изменение рельефа территории;
  • нарушение целостности коммуникаций вследствие техногенных и природных катаклизмов;
  • наличие несанкционированных врезок в систему.

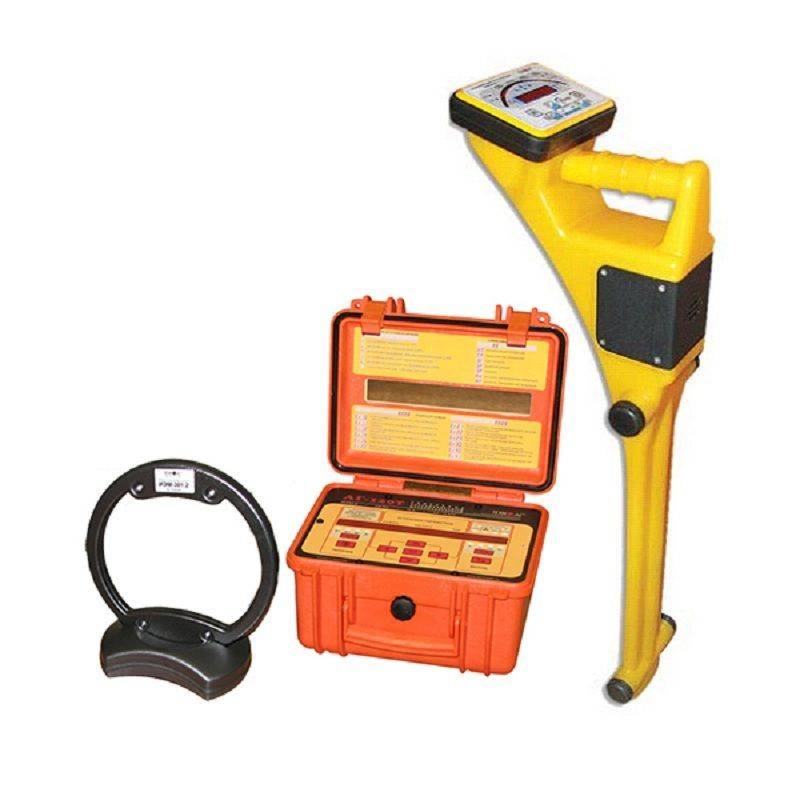

Данное устройство состоит из следующих элементов:

  • приемник (локатор) – принимает волны предусмотренной частоты;
  • передатчик сигнала (генератор) – подает электромагнитные импульсы на обесточенные кабеля и коммуникации с металлической основой;
  • соединяющий кабель.

В комплекте к прибору идут индукционные клещи, которые предназначены для исследования линий под напряжением. В основе работы трассоискателя лежат исследования Фарадея в области индукционного тока.

Принцип действия – обнаружение с помощью локатора переменное электрическое поле, которое окружает электрические кабели и трубопроводы. Фиксация обнаруженного магнитного поля возможна благодаря наличию на приборе ферритовых антенн, катушка которых возбуждается при попадании в зону электромагнитного поля. Его цифровой показатель появляется на экране дисплея. Полученные данные содержат информацию о глубине пролегания систем, направлению тока и наличию дефектов.

Преимущества использования трассоискателей:

  • снижение финансовых затрат на проведение ремонтных работ;
  • повышение эффективности запланированных ремонтных мероприятий;
  • проведение максимально предварительной эффективной оценки стоимости ремонта;
  • точное определение месторасположения наиболее проблемных и изношенных участков;
  • предотвращение повреждения коммуникационных систем;
  • максимально точное определение глубины коммуникаций.

Трассоискатели могут работать в индукционном и прямом режиме. Первый метод предусматривает размещение генератора на поверхности земли в зоне проведения работ. Главное требование – расположение ручки генератора параллельно линии пролегания коммуникаций. После выбора необходимой частоты прибор начнет индуцировать потоки от любого металлического проводника, который находится рядом. Для получения более точных показателей специалисты рекомендуют использовать более высокие частоты.

Второй режим предусматривает непосредственное подключение генератора к трубопроводным магистралям, которые выбраны для обследования. Данная технология позволяет получить наиболее точную информацию благодаря использованию низких частот и исследовать более протяженные расстояния. Для подключения прибора к линии необходимо использовать специальные клещи, у которых красный кабель означает заземление, а черный провод определяет линию. Индукционный метод поиска коммуникационных систем предусматривает следующие способы наведения тока:

  • активный;
  • пассивный.

Показатели частот для пассивного тока в Гц:

  • 50 – определение силовых кабелей, которые находятся под напряжением;
  • 100 – поиск труб с катодной основой;
  • 50/100 – отличие силовых кабелей от коммуникаций с катодными элементами;
  • 15000 – определение систем без катодной составляющей;
  • 15000-30000 – определение радиосигналов.

Характеристика действия нижних частот – наличие минимального количества помех, возможность исследования коммуникаций большой протяженности.

Активные способы

Возможны три способа подключения генератора:

  1. Прямое подключение – это подключение генератора напрямую к силовому кабелю через проводник. Это самый простой способ, он доступен даже для устаревших и самодельных трассоискателей.
  2. Подключение с помощью пассивного устройства сопряжения – устройство сопряжения создаёт наводку только на нужный кабель, требуется доступ к силовому кабелю, для установки.
  3. Подключение с помощью индуктивной антенны – генератор передаёт сигнал на кабель с помощью специальной антенный, промой контакт с кабелем не требуется, антенна создаёт «наводку» на все кабели в зоне её действия. Метод особо популярен у инженеров-геодезистов, для безопасной разведки грунтового пласта земли, сталкеров, охотников за цветными металлами на заброшенной людьми местности. Судя по отзывам бывалых сталкеров, цена трассоискателя легко окупается за счёт высокой цены на цветные металлы. Схема работы с прибором проста и требует минимальных навыков, вырабатываемых экспериментально в зависимости от типа устройства и методов поиска коммуникации.

Выбираем трассоискатель в зависимости от особенностей работы

Подземные коммуникации можно разделить условно на два типа: находящиеся под напряжением и обесточенные. Цена конкретной модели трассоискателя будет зависеть напрямую от того, будет ли выполняться работа с обесточенными коммуникациями или потребуется искать провода под напряжением. Приборы, которые предназначаются для работы с обесточенными коммуникациями, имеют специальный генератор, который подключается к кабелю или к трубе в местах выхода их на поверхность, что и позволяет точно определить расположение коммуникаций под землей.Использование генератора позволяет существенно упростить поиск коммуникаций, что обеспечивается за счёт подачи на них напряжения и выявления силового поля, которое испускают такие коммуникации под напряжением. Генератор подключается через клещи и соответствующие кабеля к трубам, что и позволяет не только качественно обнаружить уложенные в земле коммуникации, но и даже построить карту их расположения под землей.

Использование для специфических работ трассоискателяБольшой популярностью сегодня пользуются пластиковые трубы и оптоволоконные кабели, которые располагаются глубоко под землёй. Производители качественных труб и волоконных кабелей используют специальные маркеры, что позволяет качественно определять трассоискательному оборудованию такие коммуникации, проложенные под землей. В каталоге нашей компании можно найти современные модели трассоискателей, которые оснащаются функцией поиска катодной защиты. В то же время следует сказать, что стоимость таких моделей будет выше стандартного оборудования, соответственно необходимо еще перед покупкой определиться с тем, стоит ли выбирать трассоискатели, которые используются для пластиковых труб и оптоволоконных кабелей.

Преимущества современных трассоискателейСовременные модели трассоискателей изготавливаются из легких и прочных материалов, что позволяет обеспечить долговечность и надежность прибора даже в самых тяжелых условиях его эксплуатации. Результаты полученных измерений и поиска проложенных под землей коммуникаций отражаются на качественном жидкокристаллическом дисплее. Весь процесс поиска является максимально наглядным и простым, сопровождается соответствующими звуковыми сигналами, громкость которых можно отрегулировать внутренними настройками.

Покупка трассоискателя — это ответственный шагПеред тем как покупать такое оборудование необходимо определиться с целями, для которых будет использоваться трассоискатель. Можно приобрести, как недорогую и относительно простую модель, так и профессиональный прибор, который имеет расширенный функционал. Большой популярностью пользуются универсальные модели, которые можно использовать в различных ситуациях.Приобрести необходимые вам трассоискатели можно в нашей компании, а мы с легкостью доставим такую технику в другие регионы.

Трассоискатель своими руками

При проведении любых строительно-монтажных работ необходимо иметь точное знание места расположения под землей трасс трубопровода, линий кабелей. Чтобы не прибегать к разрытию грунта для их поиска, что стоит дорого и можно повредить коммуникации, лучше использовать трассоискатель. Его можно купить в магазине, а можно собрать трассоискатель самостоятельно.

Схема генератора

Этот прибор собирается из двух основных блоков: генератора и приемника. Устройство позволяет точно определить осевую линию прохождения коммуникаций с большой точностью до 10 см, проложенных на метровой глубине, и определяет примерное место повреждения, его дальность действия 3-4 км. Ниже на рисунке показана схема трассоискателя. Питание прибора поддерживается аккумулятором напряжением в 24 В, емкость КБС-0,5 батареи способна обеспечить 100 часов бесперебойной работы прибора. В основном вся схема трассоискателя своими руками не сложная, задающий генератор с модулятором собирается на транзисторе Т1, П14. Когда выключатель Вк1 разомкнут транзистор Т1 с контуром L1C3 в цепи коллектора и с элементами R1C2 в цепи базы создают разновидность LC генератора, имеющего рабочую частоту 1 кГц. Даже частичное включение контура в коллекторную цепь позволит подключить большие нагрузки к коллектору Т1 транзистора.

Включая конденсатор С1 при помощи Вк1, постоянная времени основной цепи резко растет и генератор становится сверх генератором действующим в диапазоне УКВ, только так частота модуляции может достичь 2-3 Гц. Каскад на Т2, П14 транзисторе служит буфером между генератором и двухтактным выходным каскадом, он собирается на транзисторах Т3, Т4 – П201. R2 сопротивление образует нужный режим Т2 транзистору по току, а R3 понижает напряжение питания, которое подается на первые 2 маломощных транзистора в цепях предохраняющих от перегрузки по предельно допустимому параметру. R4, R5 создают начальный режим для транзисторов выходного каскада, чтобы они работали не искажая отдаваемую мощность. Обмотка секционная выходного трансформатора предназначена согласовать выход генератора с нагрузками 1-2 ома, 50 и 200 ом. Мощность генератора на выходе 5-8 Вт.

Схема приемника

Чтобы собрать трассоискатель своими руками необходимо знать и то, из чего состоит его вторая часть – приемник с магнитной антенной, он показан на рисунке ниже.

Контур антенны L1C1 должен настраиваться на частоту генератора, напряжение его звуковой частоты проходит через сопротивление R1 на вход усилителя, он состоит из 4 транзисторов П14. Первых 2 транзистора создают совместно с Т‑образным мостом избирательный усилитель, а применение проводимости моста позволяет не использовать переходные емкости, в результате получается стабильная схема. R1 обеспечивает нормальное условие работы усилителя, а два каскада на транзисторе Т3 и Т4 создают нужное усиление, применяются также высокоомные телефоны наподобие ТОН-2.

Немного теории

Итак, трассоискатель – это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;

  • Контактный принцип;
  • Индукционная разновидность.

Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.

Трассоискатели также подразделяются на одно- и многочастотные. Первые – наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.

Многочастотные устройства – более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.

Компоненты трассоискателей

Электромагнитный трассоискатель состоит из легкого переносного гетеродинного приемника, который обеспечивает высокую помехоустойчивость и чувствительность, дает возможность работать в условиях сильных внешних помех, при слабом уровне сигнала, на насыщенных коммуникациями участках. На приемнике имеются кнопки управления и дисплей, на который выводятся результаты поиска трассоискателя. Питание приемника может осуществляться от батарей или электрического кабеля.

Разыскиваемые коммуникации могут находиться под напряжением или быть обесточенными. Для поиска обесточенных коммуникаций применяют компактный генератор (передатчик) – источник электромагнитных импульсов определенной частоты. Генератор может присоединяться к исследуемой трубе или кабелю с помощью клемм, либо импульсы в коммуникацию могут передаваться бесконтактным способом.

Для приема сигналов служат антенны, одна или несколько, различной конструкции и пространственной ориентации, которые также могут иметь возможность поворачиваться.

Если нужно определить положение неметаллической трубы, по которой течет жидкость, и у трубы нет провода-спутника, можно использовать специальные трассоискатели, имеющие в комплекте плавающие датчики-зонды, которые, перемещаясь в трубе вместе с жидкостью, позволяют определить местонахождение трубы. Подобным же образом трассоискатели с видеоголовкой с миниатюрным передатчиком используются для поиска повреждений и засоров в трубах. Для определения мест повреждения кабеля или трубы (и соответственно нахождения мест утечки электрического тока и воды) используют заглубляемые в грунт контактные щупы, входящие в комплект прибора.

Преимущества трассоискателей одного типа над другим

Преимущество трассоискателей с магнитной антенной перед приборами первой группы в том, что они будут выполнять свои функции на экранированных и бронированных кабелях. Это становится возможным поскольку магнитное поле, создаваемое протекающим по проводнику током проникает через экран и броню, хотя и заметно ослабляется при этом. Именно эта особенность и обусловила чрезвычайно широкое распространение индукционного метода для поиска трасс подземных силовых электрических кабелей, которые, как правило, имеют экранирующую оболочку и металлический экран.

Трассоискатели не могут использоваться для поиска местонахождения повреждений подземных коммуникаций. Для поиска мест повреждений подземных коммуникаций используются трассодефектоискатели.

Что обнаруживают трассопоисковые системы?

Посредством трассоискателей различного назначения возможно идентифицировать:

  • любые виды трубопроводов (газо-, воздухо-, водо-, нефте-, аммиако-, паропроводы, тепловые трассы, канализация и проч.);
  • трубопроводы, которые находятся под напряжением электрохимической защиты (СКЗ);
  • подземные металлические конструкции, запитанные от внешнего генератора;
  • подземные неметаллические конструкции / коммуникации;
  • магистральные трассы коммуникаций и трассы специального назначения;
  • электрические, в том числе силовые, волоконно-оптические и другие кабели;
  • неисправность кабельной линии (обрыв, короткое замыкание) и других коммуникаций;
  • точечные цели: нужный кабель в кабельной трассе, кабельные муфты, места ответвлений кабеля, конкретная пара в точке окончания кабеля, абонентскоий шлейф в помещении абонента и т. д.;
  • пассивные и интеллектуальные маркеры Seba, Komplex, 3M, OmniMarker и др.
