Правильные углы заточки ножей

Выполняем шлифовку ножа

Шлифовка является заключительным этапом в процессе заточки ножа, впоследствии чего он будет иметь острый край. Для выполнения работ используются специальные шлифовальные бруски, которые имеют довольно мелкое абразивное зерно. По ощущениям его поверхность напоминает бархатистую поверхность, но в действительности этот шлифовальный абразив может сделать лезвие ножа таким острым, что оно не будет уступать даже самым хорошим бритвам.

Какое основное назначение шлифовки? Благодаря ей режущая кромка приобретает не только нужное свойство, но и прочно закрепляет его. Замечено, что отполированные металлические поверхности не так сильно разрушаются, как обычные. В результате этого свойства, остроты будут сохранены максимально долго.

При шлифовке должны быть учтены те же принципы, как и при затачивании ножа. Каждое движение должно быть равномерным и размеренным, положение лезвия должно быть перпендикулярным к осям брусков, наклонные углы затачиваемой стали к абразивам должны иметь постоянное значение. И не стоит выполнять работу с излишними усилиями. Если выравнивание стали будет происходить постепенно слоями, то в итоге будет достигнута бритвенная острота.

В заключение хотелось бы отметить, что это все это можно освоить, но обязательно нужен практический навык, который при желании можно получить. А на основе приобретенных знаний у любого хозяина ножи в доме будут всегда в остром и заточенном состоянии.

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Другие рекомендации

Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:

1. нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
2. средней прямоугольной;
3. верхней из закрепленной крепежной пластины.

Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.

Технология заточки

В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении

Надо обратить внимание на:

• плотность и равномерность прилегания поверхностей;
• строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
• отсутствие препятствий на пути колес.

Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.

У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.

Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.

Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.

Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.

Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия. Этим бруском ведут по точильному камню

Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку

Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.

Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.

О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».

https://youtube.com/watch?v=hc_cFxP4C2s

Полезные товары

• Магнитный браслет – держатель
• Монета-сувенир для принятия решений
• Поворотная головка на кран для экономии воды

Приспособление для угла заточки ножа

На сегодняшний день на рынке представлен широкий ассортимент точильных приспособлений — от электроприборов до новомодных японских водных камней. Самым надежным среди них является проверенный метод — традиционный оселок. Процесс требует твердой руки и терпения, но результат того стоит определенно.

Заточка ножа точилкой, углы и их соблюдение практически не предусматривает, что касается как пластиковых кухонных изделий, так и механических и электрических инструментов.

Чтобы добиться максимальной точности, хорошо иметь под рукой специальный держатель угла заточки ножей:

1. Он оптимален для бытовых и кухонных нужд (Рисунок 6);
2. Обычно выполнен из пластика, имеет керамические направляющие;
3. Обеспечивает нужный радиус в зависимости от толщины ножика;
4. Позволяет добиться 30 градусов при ширине лезвия в 2см.

Рисунок 6. Электрическая точилка ножей с изменяемым углом заточкиБолее универсальное современное устройство — точилка для ножей с регулируемым углом заточки:

1. Она может быть электрической или механической (Рисунок 6);
2. Позволяет автоматически или вручную изменять радиус наклона;
3. Является наиболее простым и удобным из приспособлений для походов и обихода;
4. В зависимости от модели — имеет набор сменных точильных камней и брусочков для доводки и шлифовки.

Теория

Немного теории. Как и в любом деле, без теоретических знаний нам не обойтись.

Геометрия ножа

Возьмите любой нож и посмотрите на него со стороны острия.

Что видите? Ну, кроме острия. Ничего не видите? Странно! Должны видеть КЛИН. Теперь увидели? Вот что-то подобное:

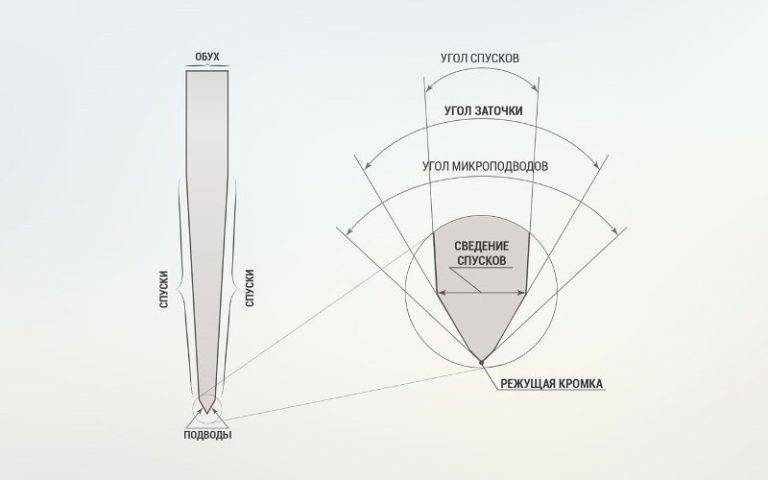

Нож в поперечном сечении представляет собой клин, образованный спусками. Что позволяет ножу резать или рубить (все зависит от назначения ножа).

А так как, спуски образуют слишком острый угол, где-то порядка 10 градусов, это не позволит ножу долго оставаться острым (режущая кромка обязательно свернется или выкрошиться, в зависимости от стали). Для того, что бы такого не происходило, делают подводы, которые и образуют режущую кромку (РК).

Для некоторых сталей еще применяют такой «финт ушами», как микроподводы. Микроподводы позволяют на некоторых сталях увеличить срок службы РК, но данный финт не всегда срабатывает.

Таким образом, в задачу заточки входит создать правильный угол сведения подводов. Этот угол может быть разным. Для разных задач требуется разный угол заточки.

Например, филейный нож (предназначенный для тонкой нарезки мяса и рыбы) затачивают на угол 30-40 градусов,

Мачете или ножу для выживания, которыми наиболее часто что-нибудь рубят – 50-60 градусов. Но чаще всего, ножи затачивают на угол 40-45 градусов, который признан оптимальным для решения большинства хозяйственных задач.

Переходим к физике.

Физика процесса заточки

Физику все в школе изучали? Как взаимодействуют между собой твердое с мягким, если более мягким материалом тереть о более твердый?

Чаще всего, мягкое, под воздействием силы трения, истирается. Вот также и при заточке. Мягкое, в нашем случае – это нож, а твердое – это абразивный брусок.

Под воздействием твердых вкраплений точильного камня происходит истирание частиц металла. Что, в свою очередь, приводит к возникновению этакой микропилы на режущей кромке ножа.

Эту микропилу можно увидеть на режущей кромке любого ножа, если внимательно приглядеться. Особенно хорошо ее видно на новых ножах. Вот попробовал ее сфотографировать.

Видите на режущей кромке вертикальные поперечные полоски? Это и есть следы точильного камня. На картинке ниже более подробно можно рассмотреть.

Таким образом, получается, чем меньше размер твердых вкраплений точильного камня, тем мельче будет микропила на режущей кромке. Соответственно, чем мельче микропила, тем дольше нож останется острым. Что нам и требуется.

Вот и вся физика… А теперь пора переходить к практике.

Определение угла заточки

Угол заточки определяется в зависимости от назначения режущего предмета. Но в бытовых нуждах можно использовать усредненные значения для затачивания столярных инструментов, составляющие 30 – 45°. Но при использовании универсальных параметров снижается износоустойчивость ножа.

Поэтому необходимо знать, как определить угол заточки ножа в бытовых условиях:

При помощи ножниц. Этот метод не требует применения специализированного оборудования и отличается простотой измерения. Затачиваемый предмет закрепляется между 2 полотнами ножниц. Угол измеряется посредством транспортира, прикладываемого к полотнам

Дополнительно перед проведением замеров важно плотно закрутить болт, соединяющий 2 лезвия ножниц.

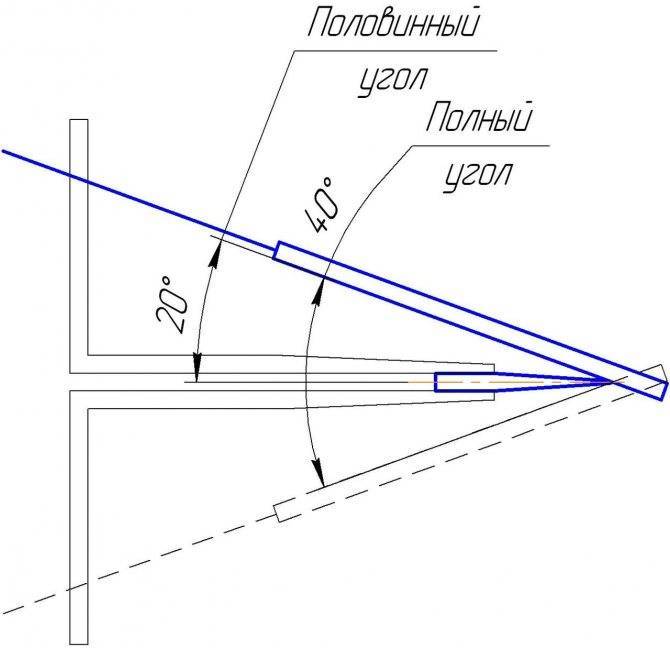

При помощи линейки-угольника. Этот способ выполняется в несколько этапов

Изначально стоит также закрепить затачиваемый предмет в ножницах. После этого нужно приложить полотна к чистому листу бумаги и обвести их карандашом. Угол измеряется посредством угольника, прикладываемого к линиям полученного рисунка.
При помощи парафина и доски. В этом методе понадобится дополнительно приобрести масло. Необходимо на плотную поверхность положить доску и смазать ее маслом. На ребро доски наносится парафин в расплавленном состоянии. В полученную поверхность втыкается лезвие. Спустя некоторое время субстанция затвердевает. Нож вынимается из поверхности, и делается фотография. На снимке будет виден угол заточки, измеряемый при помощи расширения фото и применения транспортира.

Узнать этот параметр возможно без проведения дополнительных измерений, используя таблицу углов заточки ножей:

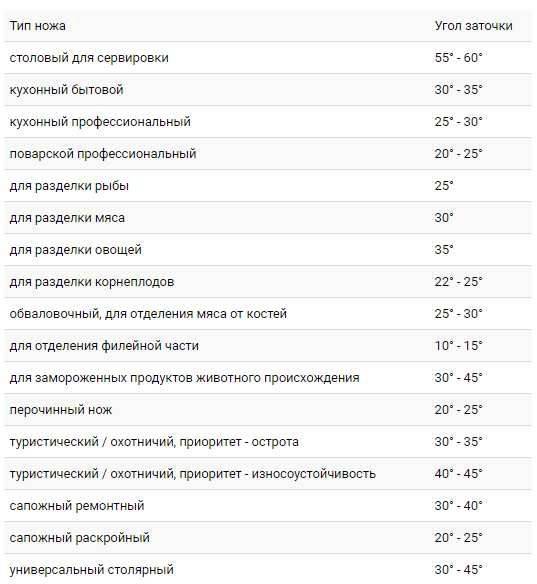

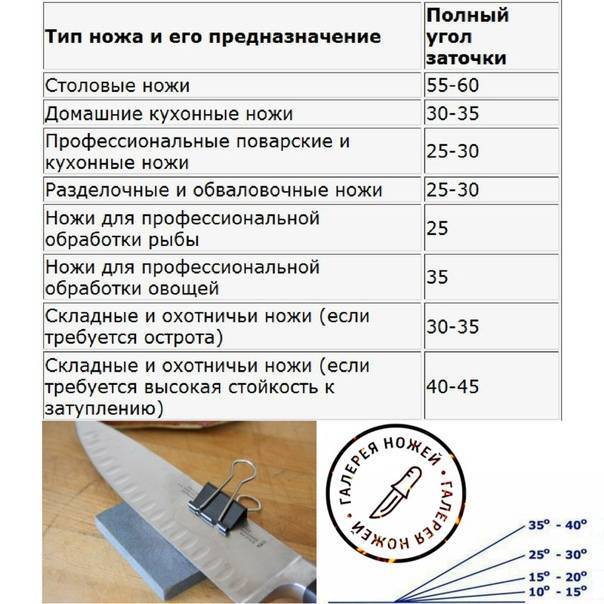

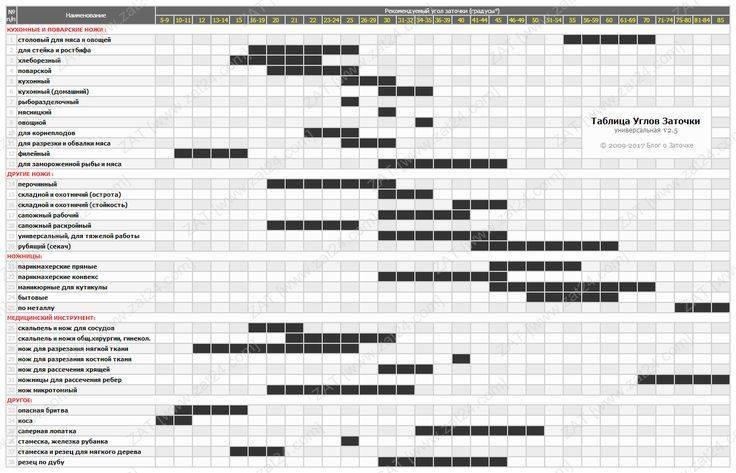

Таблица углов заточки ножей в зависимости от назначения

Разновидность режущего инструмента	Величина угла, °
Кухонный универсальный	30-35
Для нарезки мясных продуктов	25-30
Столовый для нарезания овощей	65-70
Разделочный	25-30
Филейный	10-15
Для разделки замороженных продуктов	35-45
Для очистки корнеплодов	20-25
Для нарезки хлебобулочных изделий	15-22
Перочинный	20-30
Складной охотничий	15-45
Сапожный рабочий	30-40
Универсальный для тяжелой работы	40-45
Ножницы бытовые	45-65

Диапазон табличных значений также зависит от толщины, разновидности стали и качества применяемого точильного оборудования.

Кухонные ножи

Кухонный нож – инструмент, использующийся в бытовых условиях и поварском деле. Чаще всего его лезвия тупится из-за следующих причин:

• несоблюдение условий хранения предмета: тесный контакт с твердыми предметами;
• использования режущего инструмента не по назначению в течение длительного времени;
• большое количество песка и иных видов загрязнений на лезвии;
• применение разделочных досок с твердой поверхностью, деформирующей рабочую кромку инструмента.

Оптимальный угол заточки кухонных ножей составляет 30 – 35°. Параметры отличаются в зависимости от области применения. Углы затачивания для всех разновидностей кухонных ножей также являются табличными величинами.

Заточка кухонных режущих инструментов производится следующими методами:

1. Правка: используется для восстановления деформированной кромки лезвия.
2. Заточка изношенного клинка: снятие слоев стали посредством абразивных металлов.
3. Восстановление сломанного ножа: удаление сколов и изгибов при помощи стачивания лезвия по всей его длине.

Точение кухонных ножей необходимо производить с применением точил, изготовленных из камней. Не рекомендуется использовать точилки из пластмассы. Эти приспособления обладают низкой эффективностью.

Охотничьи ножи

Охотничьи ножи используются как для разделывания предметов, так и для обороны от животных на охоте. Вследствие неправильной эксплуатации на них могут появиться небольшие трещины, что может привести к деформации острия и поломке рукоятки. Определение угла заточки ножа зависит от разновидности работ, выполняемых инструментом. Для аккуратного ошкуривания и создания тонких подрезов необходимо затачивать охотничий нож до 15°, для универсальных целей – до 25°, для проведения грубого разделывания – до 45°.

Заточка охотничьих ножей производится при помощи механических карманных точилок. Они обладают малым весом и не требуют условий хранения. Эти приспособления выполнены в форме круглых стержней. Их длина составляет 15 см, диаметр равняется 2– 3 см. Механические точилки продаются в пластиковых упаковках и имеют крепежные механизмы, что позволит охотнику повесить нож на пояс.

Формирование спусков

Приспособление для заточки и стачивания спусков:

В составе станка имеются следующие элементы:

1. Стойка, на ней крепится подвижное ушко. Его можно перемещать по высоте. В результате будет изменяться величина угла заточки.
2. Штанга проходит через ушко. На нее крепят абразивный инструмент. Чаще всего используют точильный камень.
3. Держатель – это устройство, в котором крепят клинок. Конструкция предусматривает оборот на 180 ⁰. Легко перевернуть изделие, чтобы выполнять точение с обратной стороны лезвия.
4. Работа выполняется путем перемещения точильного камня сверху вниз.

Вид приспособления с другого ракурса:

Внимание! Некоторые начинающие специалисты стараются точить, двигая вперед и назад, но пользы от подобной работы немного. При обратном движении камень не касается лезвия. Оно в это время может частично охлаждаться

Оно в это время может частично охлаждаться.

Настраивают угол заточки, используя специальный транспортир:

Как заточить ножи электрорубанка в домашних условиях своими руками

Для правки и заточки ножей электрорубанка в комплекте многих брендов и моделей есть специальные зажимы. Они позволяют строго выдерживать нужный угол заточки. Простейшая правка проводится вручную, круговыми движениями по мелкому абразиву.

Заточка – сначала по крупному абразиву, со снятием части металла (сотые доли мм)  до тех пор, пока кромка острия не начнет заворачиваться на обратную сторону. После этого заточку завершают правкой (шлифовкой) с обеих сторон на мелком абразиве (нулёвке).

В сети есть видео заточки ножей с помощью самодельных приспособлений или вручную на отрезных или абразивных кругах на УШМ или точильных станках. Большинство рекомендованных способов подходит для заточки топоров, но не ножей электрорубанка. Испортить нож при такой заточке можно одним неверным движением.

В итоге жало может перегреться до потери закалки, ножи изменятся по весу и будут разбалансированы, снимется слишком много металла, изменится угол, образуются неровности  и т.д. Без опыта и точных по размеру приспособлений с допусками в десятые/сотые доли мм точить с помощью электроинструмента не рекомендуется.

Рекомендованный способ заточки своими руками на видео:

Как понять, что пришла пора точить

Ножи явно требуют заточки, когда:

электрорубанок вибрирует и «прыгает» на заготовке, при строгании требуется усилие;
стружка вместо длинной и тонкой, иногда пушистой лентообразной становится рваной;
строганная поверхность шершавая, с задирами;
при осмотре острия на свету под разными углами (можно под лупой) видно, что острие закруглилось;
опытные мастера определяют остроту «на ощупь», просто осторожно проведя пальцем сверху вниз режущей кромки.

На практике бывает, что ножи остаются острыми, но попадается проблемная древесина – с перекрученными волокнами, «запаренная», абсолютно сухая, суковатая. Тогда даже острые ножи работают как тупые, а тупые просто не берут такой материал совсем. Иногда пробуксовывает ремень, теряются обороты, тогда самые острые лезвия не могут строгать нормально.

Для получения обработки высшего качества, опытные мастера, наоборот, регулярно не только поправляют, но и шлифуют ножи. Шлифовка проводится так же, как ручная заточка, но с применением тончайшего абразива, иногда полировочных паст типа ГОИ на войлоке.

Угол

Угол заточки ножей на разных моделях может отличаться. В зависимости от диаметра барабана, на одних рубанках угол меньше, на других больше. Поэтому при заточке следует придерживаться рассчитанного конструкторами заводского угла заточки.

Иногда встречается полукруглая вогнутая заточка. Она повторяет диаметр абразивного круга, на котором точатся такие ножи на специальных станках. Такие тупятся медленнее, чем с прямой заточкой. Так как после того, как стирается или заминается рабочее острие, в работу вступает следующая часть металла, которая у полукруглой заточки по определению тоньше и острее.

Минусы полукруглой заточки – такие ножи сложнее переточить на простом плоскошлифовальном станке или вручную. Хотя вручную, с помощью комплектного зажима, они слегка поправляются с рабочей стороны.

Если требуется более глубокая заточка, такие ножи точат с обратной, плоской стороны, на плоскошлифовальных станках или вручную на достаточно крупном абразиве. Затем поправляют образовавшийся с другой стороны заусенец вручную на тонком абразиве.

Как наточить ножи на Makita 1911B

На этой модели электрорубанка стоят односторонние ножи длиной 110 мм, высотой 29 мм и толщиной 3 мм. Ножи заводской комплектации выполнены из универсальной режущей стали  HSS (быстрорез), которая на дереве достаточно быстро тупится.

Заточить такие ножи можно вручную, в домашних условиях с помощью комплектного зажима. Способ описан выше, конкретно именно по этой модели, также предлагаем посмотреть интересное видео на эту тему:

Единственное замечание по видео: смазка заточного бруска маслом приводит к тому, что поверхность абразива забьется смесью масляной эмульсии, металлической и абразивной пыли, и после одной-двух заточек брусок придется выкидывать и покупать новый. Традиционно такая заточка проводится с применением воды, с периодическим смывом образовавшегося шлама с поверхности.

В итоге, чтобы электрорубанком было легко и приятно работать, и качество обработки радовало мастера, необходимо следить за состоянием ножей. Разумеется, без фанатизма: от состояния идеальной заточки (острые как бритва) до средней номинальной остроты ножи садятся очень быстро. Но на средней остроте можно работать достаточно долго и качественно.

Материал ножа

В первую очередь нужно знать, из какого материала сделан выбранный вами нож. От этого зависит, можно ли его заточить в домашних условиях и какой способ для этого наиболее подходит.

• Углеродистая сталь. Ножи из такой стали довольно долго остаются острыми, их легко править, но ржавеют, покрываются пятнами и придают металлический привкус продуктам. Через какой-то срок на поверхности образуется налет, и окисление прекращается. Заточить этот материал до состояния бритвы практически невозможно. В принципе для него подходят любые средства, поскольку испортить его трудно. Он и так не особо хорош.
• Нержавейка. Ножи из нержавеющей стали лишены недостатков предыдущего типа, но быстро тупятся. Они гораздо лучше в эксплуатации, а потому им рекомендована более бережная методика заточки: уж если точить их вручную, то бруском.
• Высокоуглеродистая нержавеющая сталь объединяет плюсы первых двух разновидностей. Такие ножи не подвержены коррозии и долго не тупятся. Заточка камнем требует терпения, поскольку на нее уходит от 15 до 30 минут, зато нож сохраняется надолго. Правка алмазом займет не более пяти минут, зато и тупится прибор после нее быстрее.
• Дамасская сталь – «элита” среди материалов. Ножи изготавливаются из металлических полос с разным содержанием углерода, благодаря чему получаются очень острым. Для них подходит ручная или алмазная шлифовка, как говорится, со знанием дела, Иначе есть вероятность безвозвратно испортить дорогостоящий экземпляр. Подойдут и некоторые виды механизмов, например, Lansky.
• Керамика – такие ножи не тупятся очень долго, но уж если это случилось, то поправить дело самостоятельно не получится. Придется обращаться в мастерскую, где есть алмазный станок и строго соблюдается технология. Для них абсолютно недопустимы использование оселка или обычных точилок.

Самозатачивающиеся ножи – это только звучит очень круто. Так называют инструменты из качественных сплавов и особой технологии обработки режущей кромки: в ней чередуются твердые и мягкие участки. Мягкие зоны стираются при эксплуатации, образуя мелкие зубчики, которые и режут продукты.

Но они тоже тупятся, правда, происходит это значительно медленнее, чем у прочих. Есть еще один значительный минус: точить их нельзя, поскольку любая шлифовка убирает эту неоднородность твердости и лезвие становится очень мягким.

Под каким углом затачивать ножи, в зависимости от назначения

Заточка ножей под различными углами возможна с применением только профессионального инструмента: станков или вручную на камнях. Бытовые точилки, которые во множестве предлагаются в магазинах, настроены в подавляющем большинстве на 35-40º.

Кухонные ножи

Как правило, бытовые точилки обеспечивают угол заточки 40-45º, к тому же, они снимают слишком много металла. Если необходимо получить другой угол режущей кромки, нужно воспользоваться абразивным бруском.

Иллюстрация	Описание действия
ФОТО: kitchendecorium.ru	На точильный камень наносится немного воды. Затем его рекомендуется протереть губкой с каплей моющего средства для посуды
ФОТО: kitchendecorium.ru	Выставляем угол заточки по лекалу, в соответствии с таблицей, предоставленной ранее. Запоминаем положение клинка и во время работы стараемся его не изменять
ФОТО: kitchendecorium.ru	Клинок затачивается плавными движениями без излишнего давления. Движение поступательное, лезвием от себя, от рукояти к острию клинка, как указано на иллюстрации
ФОТО: kitchendecorium.ru	На режущей кромке образуются заусенцы, которые нужно убрать при помощи мусата
ФОТО: kitchendecorium.ru	Правка выполняется поступательными движениями мусата с двух сторон лезвия

Охотничьи ножи

Охотничьи ножи рекомендуется точить при помощи специальных заточных механических станков. Инструкция на примере модели.

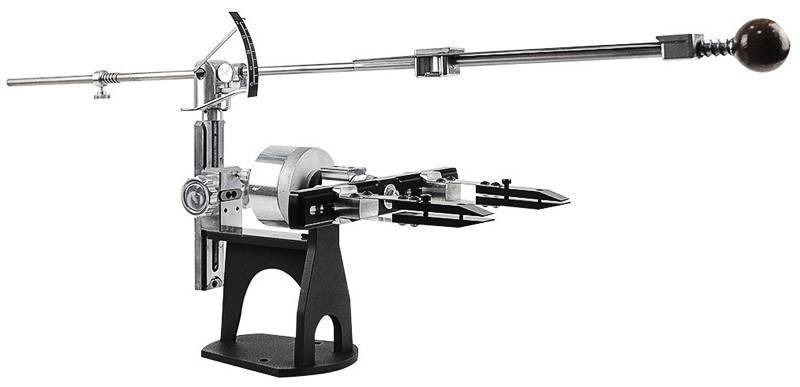

ФОТО: tsprof.comВнешний вид профессионального точильного станка модель Blitz

Иллюстрация	Описание действия
ФОТО: YouTube.com	Устанавливаем в зажим точильный камень
ФОТО: YouTube.com	На компенсирующем механизме выставляем значение, равное толщине абразивного бруска
ФОТО: YouTube.com	Добавляем масло в специальное отверстие
ФОТО: YouTube.com	Устанавливаем нож на рамочном креплении
ФОТО: YouTube.com	Выставляем угол. На данной модели рабочий диапазон угла заточки 16-50º
ФОТО: YouTube.com	Возвратно-поступательными движениями затачиваем лезвие клинка

Вводные

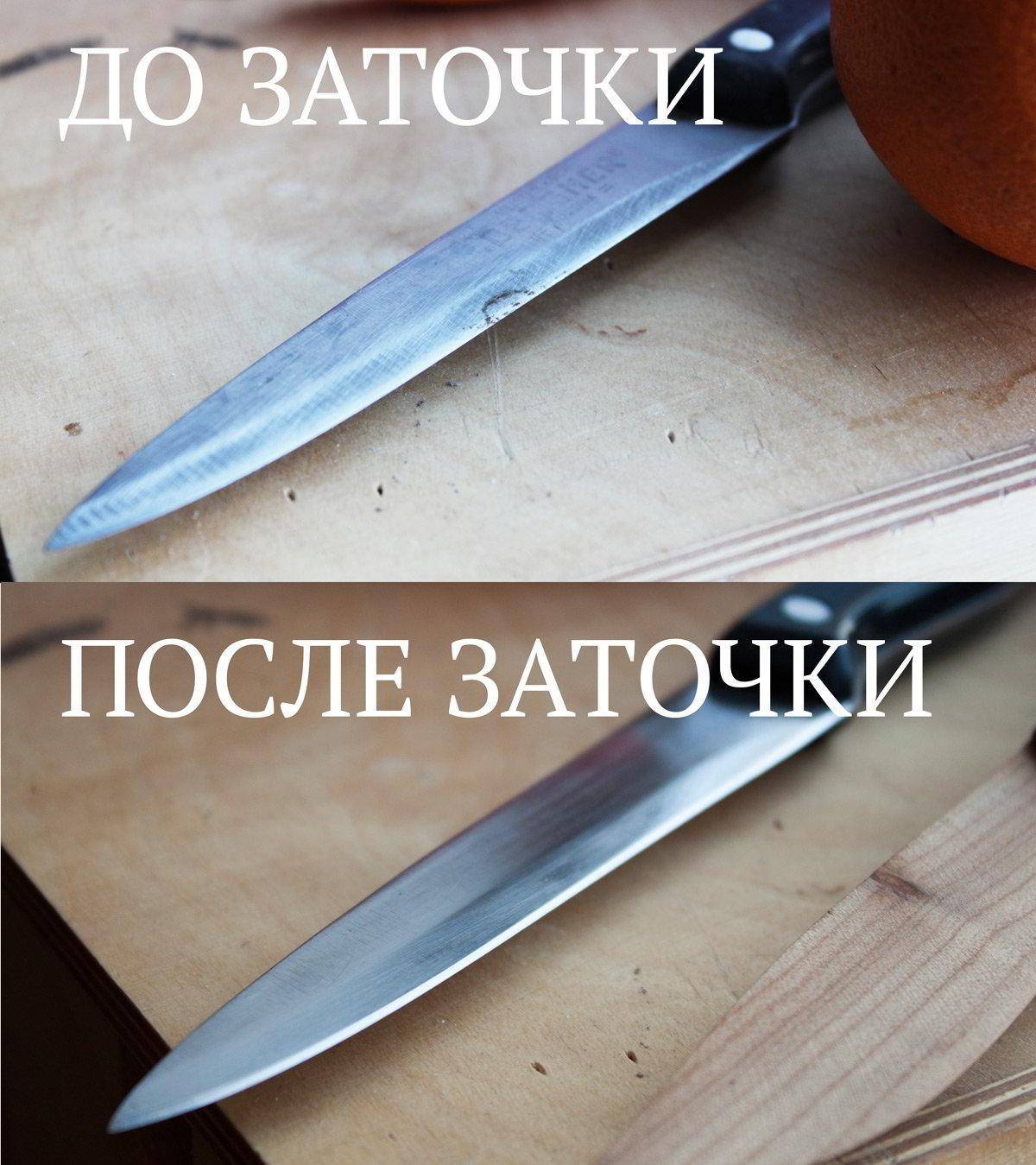

Заточка производилась на простом кухонном ноже, производства неизвестных товарищей из Поднебесной. Нож был отчищен от грязи, немного заполирован и, естественно, заточен. Что получилось можете посмотреть ниже

Дальше в статье речь пойдет не о заточке каких-то супер-пупер ножей из супер-пуперских сталей, а о простых ножах, которые есть на каждой кухне. Как правило, китайского производства.

Вряд ли, все пользуются японскими кухонниками из дамаска, хотя принцип заточки один и тот же. Все же без разницы что точить: китайский нож за 100 рублей или японский(немецкий) нож из стали VG10 тысяч за 15 рублей, а то и дороже.

Вопрос только в том, как долго будет нож держать заточку. А это как раз зависит от качества стали и геометрии клинка.

Форма лезвий

Ножи — это инструменты, сочетающие в себе два основных элемента — клинок и рукоять. При этом самое главное отличие заключается именно в конструкции клинков и наличии составных частей.  Наиболее важная часть, которая нуждается в постоянном уходе и регулярной заточке состоит из:

• Режущей кромки и ее высоты.
• Обуха и его толщины.
• Прямоугольного сечения и его высоты.
• Спусков и их высоты.
• Режущих граней, их высоты.
• Толщины режущих граней.

Наиболее часто клинки имеют следующую форму лезвий:

1-5 — Клиновидную;6 — Бритвенную;7 — Стамесочную (одностороннюю или японскую);8 — «Рубящий китаец»;9 — Пулевидную.
