Определение причины и устранение ее

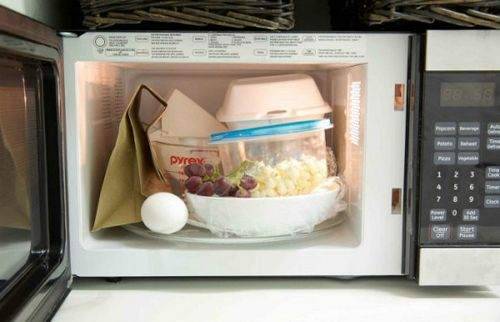

Запретные блюда
Ни при каких обстоятельствах пищу в микроволновой печи нельзя ставить в металлическую посуду или на тарелки с золотым, серебряным или металлическим покрытием для нагревания. Если вы игнорируете это правило, оно будет звучать трещина в микроволновке и прибор запустится искра.
Если вы не заметили, что металлическая посуда или столовые приборы попали в камеру, остановите микроволновую печь и удалите все запрещенные предметы. Искрение должно прекратиться.
Тарелка слюды
Одна из наиболее распространенных причин, по которой микроволновая печь трескается и искрится, печь сгорания от слюды, которая отвечает за микроволновое рассеяние.
Благодаря нагреванию посуды жиры оседают на тарелке. А несвоевременная чистка и неправильный уход за микроволновой печью только ускоряют процесс накопления остатков пищи на плите, которая может загореться. Со временем диффузор выходит из строя.
Чтобы устройство работало должным образом, вам необходимо определить причину, по которой ваша микроволновая печь загорится вовремя, и немедленно устранить ее. В противном случае вы рискуете повредить Основной частью устройства является магнетрон, который стоит почти столько же, сколько сама микроволновая печь.
READ Как Из Болгарки Сделать Шлифмашинку По Дереву
Что делать в этом случае? Сначала нужно проверить исправность пластины.
Пошаговая инструкция по замене таблички:
- Первым шагом является промывка микроволновой камеры.
- Часто купленная тарелка не соответствует размеру старой. В этом случае лучше купить большую часть и обрезать его, прикрепив старый. Края новой пластины должны быть отшлифованы.
- Сделайте монтажные отверстия.
- Перед закреплением слюдяной пластины необходимо убедиться, что крышка магнетрона работает. В случае поломки его также необходимо заменить.
- Закрепляем новую пластину саморезами.
Как видите, устранить подобные поломки несложно, главное строго следовать инструкциям. После замены детали необходимо проверить, как работает микроволновая печь, но этого нельзя сделать с пустой камерой!
Повреждение эмали внутри камеры
Иногда вам нужно разогреть много еды, и чтобы сэкономить время, мы выбираем более крупные блюда. Во время вращения пластина скользит, шлифуется и ударяется о стенки микроволновой камеры. В результате на эмали образуются царапины, которые препятствуют правильному отражению микроволн. А это, в свою очередь, негативно сказывается на работе магнетрона, который (как уже упоминалось) стоит дорого. Поэтому при малейших царапинах на эмали сразу нужно закрасить.
Вы можете справиться с этим самостоятельно:
- Сначала необходимо очистить камеру от смазки, очистить поврежденные участки наждачной бумагой и обезжирить их растворителем.
- Затем нанесите грунтовку и два или три слоя эмали. Для этой цели подходит пищевая, огнеупорная или электропроводящая эмаль.
- Подождите, пока он полностью высохнет, и проверьте устройство.
Если после включения микроволновая печь не мигает или не дымит, значит, вы все сделали правильно и прибор снова готов к работе.
Волноводное покрытие
Большинство поломок происходят из-за несвоевременной очистки устройства сделаны из жировых отложений, которые могут воспламениться с течением времени. Магнетронная антенна излучает микроволны в волноводной камере, которая закрыта крышкой. Накопившиеся загрязнения на крышке волновода со временем сгорят, поскольку он действует как диэлектрик, который не проводит электричество. Дело в том, что огонь. это так называемая плазма, которая может быть проводником, который может вызвать искры и трещины в микроволновой печи.
Пара слов о смазке
Надежность работы редуктора и его долговечность во многом зависят от своевременной замены смазки и правильного ее подборе.
На российском рынке ГСМ представлен большой ассортимент смазочных материалов. Среди них выделяются смазки российских производителей.
Современные производители инструмента настоятельно рекомендуют использовать смазочные материалы только собственного производства. Это политика производителя.
Из российских смазок рекомендуем использовать специально разработанные для редукторов смазочные материалы.
Но на качество работы болгарки влияет не только правильно подобранная смазка, а в большей степени своевременная ее замена! Не затягивайте с заменой смазки, следите за ее состоянием.
Разборка болгарки Бош своими руками
Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.
Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.
Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.
Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.
На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.
Как снять ведомую шестерню
Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.
Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.
Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.
На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.
Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.
Как снять ведущую шестерню болгарки Bosch
Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:
- зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
- снимите шайбу поз.59.;
- вытащите ведущую косозубую шестерню поз.27.
Проверьте визуально целостность зубьев шестеренки, пятно контакта.
Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.
В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.
Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.
Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.
Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника
Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму. Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.
Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.
Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.
Разборка болгарки бош
Можно ли обойтись без нее
Фиксатор располагается в передней части корпуса болгарки Hammer USM 850A. Фото 220Вольт
Стопорная кнопка – удобный атрибут болгарки для снятия и замены рабочего инструмента. Она долго будет служить верой и правдой, если соблюдать некоторые рекомендации.
Заклинивание сильно уменьшится при использовании бумажных или картонных прокладок под прижимную шайбу. Обычно картонные поставляются в комплекте с болгаркой. При уничтожении запасов есть вариант применения прокладок из тонкого капрона. В случае заклинивания с целью сохранения целостности стопорной кнопки его легко растопить с помощью паяльной лампы и прижимная шайба легко открутится.
Если все же произошел несчастный случай и стопорная кнопка на угловой шлифовальной машине сломалась, существуют способы снять рабочий инструмент без нее.
На рабочем валу болгарки за базовой шайбой имеются сточенные поверхности вала для фиксации шайбы. Доступ к ним из-за узкой щели ограничен. Если сточить губки гаечного ключа (обычно подходит размер 17) можно добраться до плоских поверхностей вала и зафиксировать его от проворачивания. В некоторых случаях рекомендуется снять вал и увеличить ширину плоскостей под ключ, чтобы не портить ключ стачиванием губок.
Болгарка Metabo W 750-125 с кнопкой стопора черного цвета. Фото 220Вольт
- В слесарной мастерской можно воспользоваться тисками. Для этого изношенный или сломанный круг обламывается заподлицо к поверхностям зажимных шайб. Так появляется доступ до болтов крышки редуктора. Они легко откручиваются, шестерня извлекается из редуктора и зажимается в тисках с мягкими губками. В таком положении зажимная шайба откручивается стандартными слесарными инструментами.
- Использовать тонкий стальной лист (толщина должна быть немного меньше, чем у рабочего инструмента). Остатки рабочего инструмента убираются до максимально возможного. Лист зажимается в приспособлении и об его ребро при помощи включенной болгарки выполняется удаление оставшегося материала. Таким образом, ослабляется нагрузка на зажимную гайку и она свободно откручивается.
- Зажимную шайбу можно нагреть, например, газовой горелкой или паяльной лампой. В нагретом состоянии она становится более податливой в процессе откручивания. Однако сильный прогрев всего механизма отрицательно влияет на смазку шестерен редуктора – она сильно разжижается и теряет свои свойства.
- Способ откручивания гайки ударами острым предметом или буром перфоратора, настроенном на режим долбления в отверстие под штифт ключа, выглядит менее эстетично, но позволяет добиваться нужного результата.
Существует достаточно много других способов, которые не приведены здесь, ведь болгарками работают умельцы, чье творчество не знает границ.
Основные неисправности болгарки и их устранение
Перед тем как отремонтировать болгарку, необходимо приготовить инструменты и материалы, которые могут понадобиться в процессе ремонтных работ:
- тестер;
- отвертка;
- гаечные ключи;
- нож;
- пинцет;
- наждачная бумага;
- изолента;
- солидол;
- спирт;
- ветошь.
Главный принцип, которого нужно придерживаться при ремонте любого электроинструмента, заключается в том, что следует двигаться от простого к сложному, то есть последовательность ремонтных работ сперва должна исключать элементарные неисправности.
При выходе из строя угловой шлифмашинки первым делом необходимо вспомнить обстоятельства, при которых возникла поломка. Это поможет с большой вероятностью установить причину поломки, что позволит произвести успешный ремонт болгарки.
Самыми распространенными поломками болгарки являются обрыв или короткозамкнутые витки в обмотках статора или якоря.
Самим уязвимым местом болгарки является электрическая часть, поломки которой случаются наиболее часто. Она может сгореть от чрезмерной нагрузки инструмента во время выполнения работ, от попадания внутрь устройства воды, от скачков питающего напряжения и т.п.
Механическая же часть не любит нештатных режимов работы, плохого или несвоевременного ухода за подшипниками и зубчатыми элементами редуктора, падения инструмента на пол. Поэтому перед тем, как отремонтировать болгарку, необходимо тщательно почистить ее корпус и пусковой механизм. Если это не помогло, тогда болгарку придется разбирать для дальнейшего осмотра и ремонта.
Очень часто возникает ситуация, когда болгарка внезапно перестает работать. Первое, что в этом случае следует сделать, отключить устройство от источника питания и вручную провернуть диск. Если он не проворачивается или проворачивается очень туго, то нужно полностью разбирать инструмент и осматривать его механическую часть. Если же диск прокручивается легко, то это означает, что на щетки электродвигателя не поступает питание. Это может быть следствием выхода из строя питающего шнура или кнопки «Пуск».
Первым делом нужно осмотреть питающий кабель на целостность. Очень часто он перегибается в месте его входа в корпус болгарки. Чтобы устранить такую поломку, необходимо снять крышку с ручки устройства, после чего тестером прозвонить 2 провода. Если в каком-либо месте обнаружен обрыв, то кабель лучше заменить на новый.
Скруток лучше не делать, потому что в месте скрутки провод через некоторое время снова перегнется.
Устройство якоря болгарки.
При открытой крышке ручки сразу же можно посмотреть состояние щеток на коллекторе якоря. Если они износились, следует произвести их замену. Для этого откройте 2 окошка щеткодержателя и, отогнув пружину, осуществите замену. Новые щетки должны быть аналогичными старым.
На пластинах коллектора может образоваться нагар, что затруднит равномерное прижимание щеток. В этом случае нагар следует убрать. Для этого возьмите пинцет и намотайте на него ваты. После этого выньте щетки, протрите их и коллектор спиртом, а затем установите щетки назад.
Если после этих операций болгарка все равно не запускается, это значит, что причина неисправности кроется в пусковой кнопке, которую следует починить. Для ремонта нужно разобрать пусковой механизм. При этом рекомендуется промаркировать снимаемые элементы, что убережет вас от неправильной обратной сборки. Исправность кнопки нужно проверять тестером. Если выяснилось, что она неисправна, замените ее на новую.
Иногда возникает ситуация, когда при работе болгарки слышится посторонний шум. Для устранения такой неполадки следует вскрыть редуктор, открутив 4 фиксирующих винта. Если износилась шестерня, замените ее на новую.
Если на инструменте снизились обороты и из-под щетки видно сильное искрение, значит, нарушена изоляция якоря. Необходимо демонтировать старый якорь и заменить его на новый. Такой ремонт не всегда рентабельный, так как якорь стоит достаточно дорого.
Еще одно уязвимое место болгарки — подшипники. Это обусловлено тем, что инструментом часто приходится работать в пыли, а высокая частота вращения предполагает их быстрый износ. Износ подшипников — не самая страшная поломка, потому что они достаточно легко меняются. Главное — произвести их замену вовремя, так как в противном случае у вас могут возникнуть более серьезные проблемы.
Мелкие поломки и их устранение
В случаях, когда болгарка отказывается включаться при нажатии кнопки пуска, причина может быть несущественной и, скорее всего, ремонт можно произвести самому без помощи специалиста. При этом нужно руководствоваться главным правилом — начинать с самых простых узлов и двигаться к более сложным. Причиной поломки болгарки в таком случае может быть обрыв проводки на участке силового провода и щеток.
В первую очередь необходимо отключить болгарку от сети, после чего осмотреть кабель на предмет повреждений. После этого нужно разобрать корпус и проверить подключение кнопки питания и щеток. При повреждении провода его можно заменить новым, а разорванную электрическую цепь восстановить. Если после проверки кабеля и электрической цепи ток поступает к механизму, но пуск не производится, то проблема может быть в самой пусковой кнопке.
Следует проверить кнопку и при обнаружении неисправности устранить ее или заменить кнопку
Кнопку нужно осторожно разобрать, при этом желательно маркировать клеммы и провода
При обратном подключении важно правильно подключить контакты, так как неправильная установка может стать причиной перегорания обмотки и заклинивания якоря
После проверки работоспособности силового провода и кнопки нужно проверить регулятор скорости оборотов, который имеется в некоторых моделях УШМ
Если неисправности не обнаружены, то нужно обратить внимание на щетки и при необходимости заменить их, а также зачистить все контакты
Неисправны графитовые щетки
Основной причиной неисправности могут быть щетки. В зависимости от нагрузок и длительности работы болгарки щетки могут прослужить полгода, год или два, потом износиться, а инструмент может перестать работать. Замена старых деталей на новые производится при отключенном кабеле и разобранном корпусе. При помощи отвертки нужно отвинтить щеткодержатели и изъять старые щетки. Они также могут быть закрыты заглушками в корпусе, и тогда корпус разбирать не придётся.
Щетки должны меняться только на аналогичные по размеру и материалу изготовления, а после замены щетки притирают — болгарка некоторое время работает на холостом ходу. При неисправной кнопке пуска работать болгаркой запрещается, так как это может привести к заклиниванию отрезного диска, его разрушению и непредсказуемым последствиям. Регулятор скорости — это устройство плавного пуска болгарки, и после возникновения неисправностей в его работе он требует замены, так как ремонт будет затруднительным и почти невозможным.

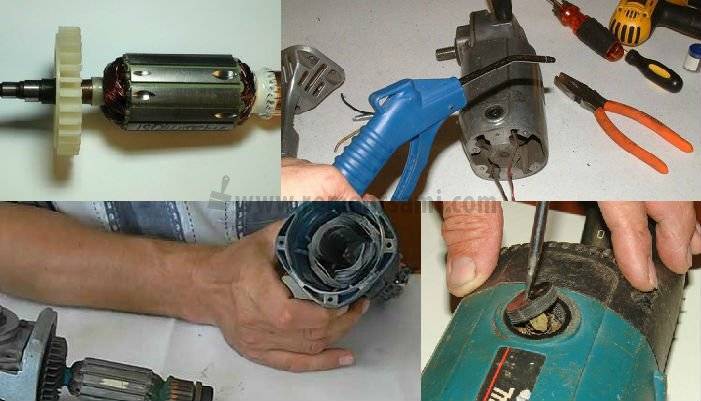

Ремонт статора болгарки
Причину выхода из строя статора шлифмашинки определить можно
Для этого нужно обратить внимание на перебои в работе. Ротор может развивать обороты, превышающие допустимые, что будет указывать на межвитковое замыкание в обмотке
Многие поломки могут устраняться только в сервисных центрах, но для бесперебойной работы можно проводить своевременную чистку, смазку, замену щеток и подшипников.
Выход из строя статора болгарки Макита происходит редко, а причиной может стать постоянный перегрев болгарки. В таком случае корпус сильно нагревается, и в вентиляционных каналах появляется запах гари. В обмотке статора может быть короткое замыкание или обрыв, поэтому без специальных приборов определить неисправность и отремонтировать устройство затруднительно. Для ремонта УШМ своими руками или замены статора необходимо провести такие действия:
- Демонтаж редуктора УШМ;
- Демонтаж ротора после снятия планки крепления;
- Снятие защиты статора;
- Отвинчивание винтов крепления статора в корпусе;
- Снятие крышки ручки и отключение проводов питания;
- Извлечение статора.
Статор плотно установлен в корпусе, поэтому процесс извлечения может сопровождаться легкими ударами киянки по корпусу. Чаще всего статор подлежит замене, но иногда любители могут делать перемотку самостоятельно.
Устройство
Прежде чем рассказывать об основных сбоях в работе болгарки, о методах борьбы с ними, необходимо разобраться с особенностями конструкции. Ее изучение существенно облегчается тем, что схема электрических и механических компонентов почти во всех УШМ приблизительно совпадает. Небольшие различия связаны только с патентованными инновационными решениями, продвигаемыми отдельными производителями, и со специфическими приспособлениями для отдельных функций. Почти любая современная болгарка оборудуется стойким к ударам пластмассовым корпусом. Обычно его делают не монолитным, а разбитым на 2 составные части, которые связывают при помощи шурупов. Там, где расположен привод, предусматриваются вентилирующие отверстия. Сам электромотор образован сочетанием следующих элементов:
- ротор;
- статор;
- электрические щетки.
При создании статора используются двухполюсные катушки, на которые намотана медная проволока. Общее число витков подбирается очень тщательно. Определяя его, инженеры учитывают желаемые параметры аппарата. Присоединение ротора к статору происходит за счет подшипников. Сам ротор делается из электротехнической стали. В нем формируют прорези, позволяющие разместить провода обмотки. Количество пазов и особенности намотки нельзя считать мелочью: от этих параметров зависит, с какой скоростью может работать УШМ. Роль щеток – передача тока между кабелем и коллектором.
На этом обзор электротехнических компонентов болгарки можно завершить, но в ней есть еще и механические устройства. Большое значение имеет редуктор, корпус которого изготавливается из прочного сплава на основе алюминия. Именно этот материал выбран в связи с сочетанием отменной крепости и высокой теплопроводности. Редукторный корпус должен позволять надежное закрепление элементов аппарата. В нем предусматриваются отверстия, в которые монтируется вспомогательная рукоять. При помощи редуктора транслируется усилие, вырабатываемое двигателем. Если этот узел ломается, то работа УШМ или становится вовсе невозможной, или происходит на «неправильных» оборотах.
Еще необходимо сказать про расцепительную муфту – она предельно важна, когда диск вдруг заедает. Если такой муфты не будет, любое заклинивание будет вести к обратному удару, со всеми его неприятными последствиями. Эта деталь конструктивно выполнена в виде двух дисков. В норме они очень плотно сближены между собой. Замедление остановки роторного вала позволяет еще существенно уменьшить нагрузку, возникающую при таком ЧП. В результате общий ресурс болгарки используется эффективнее.
Снимать и заменять диск на современных УШМ очень удобно благодаря специальной кнопке. При ее нажатии планетарная редукторная шестерня жестко фиксируется. Закрепить шлифовальные круги для нормальной работы помогает гайка в форме цилиндра. Работать с нею помогает особый ключ, обычно входящий в комплект поставки. Чтобы запустить мотор и плавно начать работу, предусмотрена еще одна кнопка. Часть моделей УШМ также могут регулировать обороты шпинделя и предотвращать возникновение перегрузок.
Ремонт выключателя своими руками: как сделать, разобрать, переделать и собрать, проверить мультиметром
Для выполнения ремонта сломавшейся болгарки требуется обязательное исполнение следующих действий:
- разбирать и собирать болгарку, проводить чистку поверхностей следует только на отключенном от сети электроинструменте;
- ремонтные действия производятся при снятом рабочем инструменте, за фиксацию которого отвечает стопорная кнопка, и защитном кожухе;
- для удобства разборки и сборки болгарки необходимо иметь слесарный инструмент в виде крестовых и плоских отверток, набора гаечных ключей и электрического инструмента для работы с клеммами и проводами;
- механический износ кнопки включения можно определить самопроизвольным отключением болгарки от вибрации во время работы;
- после разборки пластмассового корпуса болгарки следует удостовериться в отсутствии поломок на корпусе тяги и выполнить диагностику электрической части;
- для диагностики применяют многофункциональный электрический прибор – мультиметр, который устанавливают в режим измерения сопротивления и используют для проверки целостности цепи (в случае низкого его значения срабатывает световая или звуковая сигнализации);
- убедившись, что причиной отсутствия работоспособности болгарки стало пусковое устройство, а именно не работающие контакты, следует принять меры по устранению неисправности.
Видео: если не все контакты вышли из строя
В следующем видео показано как можно сохранить работоспособность кнопки выключения, если не все контакты вышли из строя. Даже один целый контакт позволяет это сделать. Соединив напрямую провода вышедшего из строя контакта, оставив не тронутым целый контакт, можно вполне безопасно проводить работы с такой болгаркой не применяя выключение штепселя из розетки для прекращения работы.
Видео: ремонт кнопки
В следующем видео показан ремонт поломанной тяги рычажной системы кнопки выключения. Такой самостоятельный ремонт под силу хорошему слесарю. Безусловно, прочность пластмассового рычага меньше, чем стального. Загнутый рабочий конец прослужит несравненно дольше пластмассового.
Однако диэлектрические свойства пластикового рычага гарантируют отсутствие короткого замыкания в электрической цепи болгарки, что нельзя сказать о тяге из металла. Применение электроизоляционного картона в качестве материала предохраняющего обмотку от замыкания не обеспечивает ее надежное крепление, документацией такой способ изоляции не предусмотрен. Вариант установки электрокартона в видео отсутствует.
Кроме этого, металлическая тяга быстро выведет из строя пластмассовую кнопку, так как мягкий пластик будет работать на срез жестким полосовым металлом. То есть любые отклонения от конструкции несут в себе определенное влияние на работоспособность болгарки и не всегда они в лучшую сторону.
Как поменять
Замена ротора на новый часто применяется при ремонте болгарок. Так в случае сгоревшей обмотки далеко не каждый способен выполнить ее качественную перемотку. Однако для достижения успешного результата при таком способе ремонта следует знать компоновочную конструкцию и схему электрической части ремонтируемой модели.
В следующем видео автор демонстрирует замену якоря на болгарке модели Макита. Конструкция этой болгарки позволяет без особых проблем выполнить сборку и разборку. В данном случае пришлось применить ударный инструмент (молоток) лишь при выпрессовке ротора легкими ударами из нижней обоймы подшипника, находящегося в крышке корпуса редуктора.
Замена якоря в небольшой болгарке модели Интерскол имеет свои особенности, которые показаны в следующем видео. Здесь в сборочный узел ротора входит металлическая пластина, при помощи которой двумя винтами производится крепление ротора к корпусу редуктора. Открутив/закрутив эти два винта, можно разобрать/собрать полностью весь узел ротора вместе со всеми его комплектующими.
При замене ротора на большой болгарке модели Интерскол 230 в следующем видео, автор делится опытом съема ротора из корпуса редуктора. Конструкция корпуса редуктора (наличие ребер) не дает возможности полноценно воспользоваться ключом для откручивания прижимной ведущей шестерни гайки. Поэтому он используется лишь в качестве стопора для фиксации граней гайки. Завернутый в полотно сердечник ротора (в целях сохранения его от повреждений) вставляется в тиски. В таком положении редуктор вращается в направлении раскручивания гайки, происходит освобождение крепления ротора.
В руки опытного мастера попала болгарка модели Бош (следующее видео) после дилетантского ремонта прежнего хозяина. Анализ повреждений ротора приводит к выводу о его замене. Новый ротор после проточки коллектора вполне способен заменить вышедший из строя. После замены болгарка модели Бош работает в нормальном режиме.
Как поменять старый редуктор на новый
Болгарки отличаются размерами, мощностью, производителями, но принцип компоновки комплектующих одинаковый. Новый якорь двигателя болгарки подбирается строго в соответствии с моделью вашего инструмента.
- После откручивания всех крепёжных болтов кожуха, корпуса и редуктора вынимаем редуктор с якорем из корпуса. Обычно редуктор и якорь жёстко крепятся друг к другу. Чтобы их разъединить необходимо разобрать редуктор.
Редуктор с якорем
- Открутите болты крепления.
- Вал ротора прикручен к корпусу редуктора гайкой. Открутите её. Снимите шестерню.
- Далее, идёт подшипник. Чтобы его снять, иногда достаточно постучать деревянным бруском по корпусу редуктора. Но чаще всего прикипевший подшипник не снимается без некоторых хитростей. Между крыльчаткой и подшипником стоит пластина, которая прикручена двумя болтами к редуктору. Чтобы до них добраться, отломите кусок пластмассовой крыльчатки или разогретым гвоздём прожгите два симметричных отверстия. Второе отверстие необходимо для балансировки, если вы не собираетесь менять крыльчатку.
- Открутите оба болта, постучите деревянным бруском по корпусу редуктора, и якорь отсоединится от него. При этом подшипник останется на валу. Снимите съёмником все подшипники с вала.
Видео: как снять и в чём могут быть трудности
Новый подшипник посадите в корпус редуктора со стороны ротора. Прикрутите пластину, из-за которой была сломана крыльчатка. Внутрь корпуса вставьте шестерню и наживите гайку так, чтобы она вошла в пазы шестерни. На новый якорь наденьте крыльчатку, вставьте якорь в корпус редуктора. Закрутите гайку.
Видео: Замена якоря
Ремонт якоря болгарки занимает много времени. Но у вас есть выбор. Вы можете просто поменять его на новый или отдать мастерам.
Источник
Болгарка – правила работы электрошлифовальным инструментом
Угловую шлифовальную машинку именуют «болгаркой» только на ремонтных просторах бывшего СССР по прозаичной причине – ее производством единолично занимался завод «Элтос-Болгарка» в г. Пловдив. Скоростной отрезной круг является незаменимым помощником при обработке самого прочного металла, при обустройстве сайдинга на потолок , при раскрое арматуры, листов, профилей и множестве других ремонтных операций. Не менее популярны шлифовальные возможности болгарок – они позволяют устранить заусеницы, шероховатости как с металла, так и с камня или мрамора.
За последние 40 лет ассортимент болгарок колоссально вырос, но правила обращения с этим удобным и многофункциональным инструментом особо не изменились. Более того – ремонт часто предотвращается соблюдением простых эксплуатационных рекомендаций:
- Не снимайте кожух над абразивным кругом без крайней необходимости. Если же этого избежать нельзя, обязательно работайте в защитных очках и оберегайте инструмент от любых боковых касаний;
- Не обрабатывайте дерево, ДСП, МДФ и схожие материалы – для этого имеются пилы и ножовки;
- Держите болгарку крепко и уверенно – при заклинивании диска весь инструмент может вырвать из рук, он получит сильные повреждения и повлечет опасность серьезных травм;
- Работа любой болгарки сопровождается наличием характерных искр – остерегайтесь их попадания на электропроводку, шнур питания и любые другие горючие материалы;
- Любая заготовка – разрезаемая или шлифуемая – должна быть надежно закреплена. Даже если предстоит резка замурованного в бетон арматурного прута при возведении ленточного фундамента из профнастила , следует убедиться в прочности всей конструкции до нажатия кнопки «Пуск» на шлифовальной машине;
- Не давите на деталь для ускорения работы. Принцип работы абразивных кругов заключается в стирании материала заготовок и не нуждается в большом прижимном усилии. Точность движений при работе с болгаркой столь же полезна, сколь вредна грубая сила.
Электрические поломки
Итак, к самым распространенным электрическим неисправностям относятся:
- повреждение кабеля питания на входе в УШМ;
- износ или деформация угольных щеточек;
- неисправная кнопка запуска;
- короткое замыкание или же обрыв статора;
- короткое замыкание или обрыв ротора;
- износ или расслоение коллекторых ламелей.
Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.
Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.
Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.
Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.
Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.
В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.
Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.
Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.
О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.
Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.
Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.
Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.
Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.
Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.
