Устройство гидравлического домкрата

Советы по эксплуатации

Для продления срока службы домкрата рекомендуется придерживаться следующих правил:

  1. Менять масло подъемного механизма желательно два раза в год. Если домкрат эксплуатируется ежедневно, то замену рекомендуется производить минимум один раз за месяц с обязательной промывкой.
  2. Масло для замены можно использовать любое. Но для зимнего времени года рекомендуется заливать только синтетические виды масел.
  3. Чтобы зимой масло не загустело, инструмент должен храниться в теплом и сухом помещении.
  4. Если подъемные работы производятся в зимнее время, следует помнить, что при длительной эксплуатации инструмента при большом морозе, он может выйти из строя. Поэтому работать с ним желательно в самом крайнем случае и ограниченное время.

Лучший «ремонт» подъемного механизма — это профилактика по предотвращению возникновения неисправностей, то есть постоянный уход и своевременная замена рабочей жидкости с прокачкой. Ведь на устранение любой поломки придется использовать свое время, а порой и некоторые средства. Поэтому следует соблюдать все инструкции по эксплуатации гидравлических подъемных инструментов, и тогда они будут служить довольно длительное время.

Необходимость подъема грузов на небольшую высоту без их перемещения возникала всегда. Раньше для этих целей привлекалось несколько человек с разными приспособлениями. Но с изобретением домкрата производить подъем стало возможным одному человеку. Широкое распространение получили гидравлические домкраты. Используют их как в быту, так и на производстве. Отличаются между собой грузоподъемностью, конструктивным исполнением, высотой подъема и габаритами. Принцип действия одинаков для всех.

Основное предназначение гидродомкрата это:

  • поднятие груза;
  • фиксация на заданной высоте;
  • перемещение.

Назначение и особенности устройства

Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.

Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.

Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.

Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.

Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.

Как правильно заменить жидкость в гидравлическом устройстве

Для прокачки гидродомкрата следует обзавестись такими необходимыми инструментами и материалами, как набор отверток, гаечные ключи, специальная промывочная жидкость и качественное масло.

Последовательность замены жидкости:

  • Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
  • Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
  • После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Вам это будет интересно Какие домкраты лучше для легковых автомобилей: подбор по параметрам


Прокачка гидравлического домкрата в домашних условиях

Перед прокачкой гидравлического приспособления следует со всей ответственностью отнестись к выбору качественного масла.

К примеру, в зимнее время года рекомендуется отдавать предпочтение специальному морозостойкому синтетическому маслу. Оно соответствует техническим требованиям, которые могут быть предъявлены подъемником в процессе эксплуатации зимой.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство и принцип действия

Выбор того или иного устройства напрямую зависит от условий, в которых он будет использоваться. Это может быть не только большой автосервис, но и небольшой частный гараж. Многие автолюбители уже оценили преимущества удобного дизайна. Такие модели можно устанавливать где угодно, то есть даже на территориях, прилегающих к СТО. Они способны поднять достаточно большую массу на приличную высоту. Некоторые модели имеют дополнительные насадки, значительно расширяющие их функциональные возможности.

Таким образом, ранее было установлено, что одним из основных компонентов гидравлического домкрата является цилиндр. Необходимое усилие получается за счет разницы давлений в главном цилиндре и цилиндре исполнительного механизма

Стоит обратить внимание на определенную конструктивную особенность таких устройств. Дело в том, что гидроцилиндр не вертикальный, а горизонтальный

Конечно, это никак не влияет на принцип работы механизма. Есть еще несколько конструктивных особенностей таких устройств.

Их стержень не упирается непосредственно в кузов автомобиля. Он опирается на рычаг, который упирается в поверхность автомобиля. Зачем использовать такой сложный механизм, если вы можете управлять положением цилиндра с помощью простого вертикального домкрата?

На самом деле ответ на этот вопрос довольно прост. Это устройство легче подкатить под машину, чем его вертикальный аналог. Это связано с теми же конструктивными особенностями моделей данного типа. Если у вас автомобиль с низким шасси, вам нужно использовать это устройство, чтобы поднять его на определенную высоту.

Стоит подробно остановиться на теме шагающего гидроподъемника. Таким образом, это четырехколесная коляска, которая может легко проехать практически под любой машиной. Эти колеса жестко закреплены на раме. Гидравлический привод расположен на раме. В горизонтальном положении шток поршня поддерживается специальным вертикальным механизмом, который прикреплен к подъемной платформе. Предусмотрен подъем автомобиля.

Механизм преобразования горизонтального движения в вертикальное может быть разным. Чаще всего это поворотная передача. Но это не единственный способ трансформации. Здесь можно использовать гораздо более сложные механизмы.

Вся работа механизма основана на движении специальной ручки. Сам гидравлический домкрат скользит под автомобилем. Затем запускается рабочий механизм. Привод создает определенное давление в цилиндре, с которым автомобиль поднимается. Основная работа выполняется приводом и прямым клапаном. Если давление в системе необходимо немного снизить, ручку можно повернуть. В результате открывается обратный клапан, выпуская воздух из системы.

Поднятый домкратом автомобиль или другое устройство опускается. Также существуют альтернативные модели механизмов. У них есть обратный клапан выпуска воздуха прямо рядом с ручкой. Чтобы снять лишнее давление, достаточно установить на него ручку, предварительно сняв ее с места. Так работает гидравлический автомобильный домкрат. Его дизайн отличается простотой и оригинальностью. Именно по этой причине выбираются такие механизмы.

Таблица характеристик домкрата.

Попадание воздуха или грязи в рабочую полость

В процессе продолжительного использования гидравлического домкрата в его рабочей полости может скапливаться воздух, который негативно влияет на эффективность работы устройства. Обычно причина этому кроется в нехватке жидкости в гидравлической системе, из-за чего воздух и попадает в нее.

Чтобы сделать это, открывается перепускной клапан и масляный бачок. После этого насос механизма быстро прокачивается несколько раз. Таким способом можно быстро и эффективно удалить весь воздух, который попал в процессе эксплуатации внутрь рабочей полости устройства. Завершив выполнение такой процедуры, перепускной клапан закрывается, пробка от масляного бачка устанавливается на свое место. Если все сделать верно, воздух из рабочей полости полностью удалится, и механизм снова сможет работать на полную мощность.

Если же такая процедура поможет мало или же вовсе не поможет, можно будет повторить ее еще раз. При необходимости можно воспользоваться и некоторыми другими способами устранения наличия воздуха.

Еще один достаточно эффективный способ помочь домкрату – отвернуть запорную иглу, при помощи винта поднять в верхнее положение плунжер и отпустить его, чтобы он вернулся в первоначальное нижнее положение. Такую процедуру для максимальной эффективности следует повторить несколько раз.

Еще одной причиной, почему домкрат может плохо работать или же совсем не работать, является попадание грязи в основную полость. В таком случае нужно снять головку корпуса, залить внутрь керосин, не устанавливая запорную иглу прокачать механизм. После этого керосин сливается, в устройство заливается чистая жидкость.

Таким образом, самые распространенные проблемы с работой гидравлического домкрата можно исправить и своими руками: замена рабочей жидкости, прочистка рабочей полости и тому подобное. При наличии же каких-либо серьезных неисправностей, устройству может понадобиться профессиональный ремонт.

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

  • Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
  • Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
  • В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Как работает пневмогидравлический домкрат

Такой необычный и многогранный тип подъемников, самой своей сутью требует полноценного знакомства, которое следует начать в разбора его названия. Имя инструмента говорит нам, что главной его особенностью и движущей силой, является сжатый воздух, приводящий в действие пневмогидравлический домкрат. Принцип работы устройства основывается на объединении 2-х систем: гидравлической – поднимающей упор из корпуса, и пневматической – выполняющей функцию масляного насоса. Одно без другого функционировать не может, поэтому разберем все по порядку, начиная с гидравлики.


Вне зависимости от значимой роли воздуха в системе, подъем массивных грузов гидро пневмо домкрат выполняет по классической схеме, за счет жидкости. По сути, действие данного инструмента, практически полностью идентично стандартному бутылочному подъемнику. Изначально масло находиться в своем резервуаре, а под воздействием насоса, под контролем возвратных и поступательных клапанов, оказывается в рабочем цилиндре, выталкивая собой поршень с упором. Главный нюанс и суть всего пневмогидравлического домкрата, заключается в насосе.


Если в обычно подъемнике бутылочного или подкатного типа, жидкость перекачивается вручную, путем подъема и опускания штока, то у героя данной темы за этот процесс отвечает специальное устройство. Вместо грубого ручного давления, пневмогидравлический домкрат использует поток сжатого воздуха, со средним давлением в 4 атмосферы (примерно 4.1 кг силы на см²). Перекачивающий масло насос работает по принципу пневмоцилиндра с распределителем, регулирующим подачу воздуха. Более наглядный пример работы подобного устройства, продемонстрирован на следующей схеме.

Как пользоваться реечным домкратом для внедорожников?

Купив реечный домкрат, не стоит убирать его в багажное отделение или закреплять на рейлингах. Прежде всего, необходимо опробовать новое подъемное устройство и разобраться в принципах пользования им.


Реечных подъемник Hi-Lift может поднять вес до 1,5 тонн.

В первую очередь нужно подобрать равномерную поверхность, припарковать на ней внедорожник, поставить его на ручной тормоз и заблокировать рулевую колонку. Под колеса автомобиля следует заткнуть специальные подпорки. Если таковых не имеется, можно воспользоваться кирпичными блоками или фрагментами досок.

После этого подъемник подставляется либо под бампер для усиления, либо под дверной порог. При этом нижняя часть хай-джека должна быть сдвинута немного внутрь, чтобы образовался небольшой наклон. В процессе лифтования приспособление выровняется естественным путем. Если подставить домкрат в вертикальном положении перпендикулярно к земной поверхности, существует риск помять боковую часть кузова внедорожника

Поэтому наклону подъемника следует уделять особое внимание в процессе лифтования транспортного средства

Как только реечный домкрат будет размещен в соответствии со всеми правилами, можно переместить контроллер режимов в верхнее положение, вплоть до характерного щелчка. Для этого могут потребоваться определенные физические усилия. Взявшись за рукоятку, нужно потянуть ее вверх. После упора рукоятки в нижнюю часть порога можно приступать к процессу лифтования.

Это выполняется из положения с левой стороны от домкрата. Необходимо взяться за рукоятку правой рукой, а за реечное основание – левой. Стоит помнить, что большой палец левой руки нужно прижимать к боковой части рейки. Если пальцы будут располагаться на стороне реечного механизма, существует риск получения травмы, поскольку нельзя гарантировать надежность домкрата в случае неправильного использования устройства.

При этом не следует забывать, что рукоятка домкрата представляет такую же опасность. Если ручка соскользнет или выскочит из рук в процессе подъема, она может попасть в любую часть тела. По этой причине лучше всего предостерегаться и держать голову подальше от приспособления.


Для поднятия внедорожника подъемник подставляется под бампер или под дверной порог.

Убедившись, что все выполняется правильно, необходимо крепко ухватиться за рукоятку и начать ее передвижение по направлению снизу вверх и обратно. Расстояние движений нужно определять, прислушиваясь к характерным щелчкам шпонок.

При лифтовании внедорожника крайне важно прослеживать положение домкрата: его не должно перекосить. После подъема до нужного уровня рукоятку потребуется закрепить в сложенном положении

Не забудьте проверить устойчивость транспортного средства, покачав его легким движением руки.

При смене колеса нельзя находиться в боковой части подъемника, поскольку сорвавшись, он упадет именно в этом направлении. Это может обернуться плачевными последствиями для человека.

По завершении замены колеса внедорожник потребуется опустить, и этот процесс является не менее сложным и опасным, чем процедура подъема. Освободив рукоятку от крепления, нужно начать опускать ее, попутно переключая контроллер режимов в нижнюю позицию. Это действие иногда вызывает трудности, поэтому следует слегка стукнуть по фиксатору, если он не поддается простому нажатию.


При установке домкрата его нижняя часть должна быть сдвинута внутрь, что бы не было риска помять кузов внедорожника.

Рукоятку нужно приподнять и опустить. Второе действие дается довольно просто и не требует физических усилий до тех пор, пока шпонка реечного механизма не перекинет нагрузку на вашу руку. Поэтому следует удерживать ее очень крепко. В процессе подъема рукоятки нагрузка ослабнет и уже на половине пути исчезнет совсем.

Крайне важно удерживать рукоятку, пока она опускается. Ослабить усилие можно только тогда, когда она подойдет к реечному механизму

После полного спуска внедорожника держатель автоматически опустится по реечному механизму. В некоторых случаях он стопорится на месте, поэтому нужно приподнять рукоятку и слегка подергать ее.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

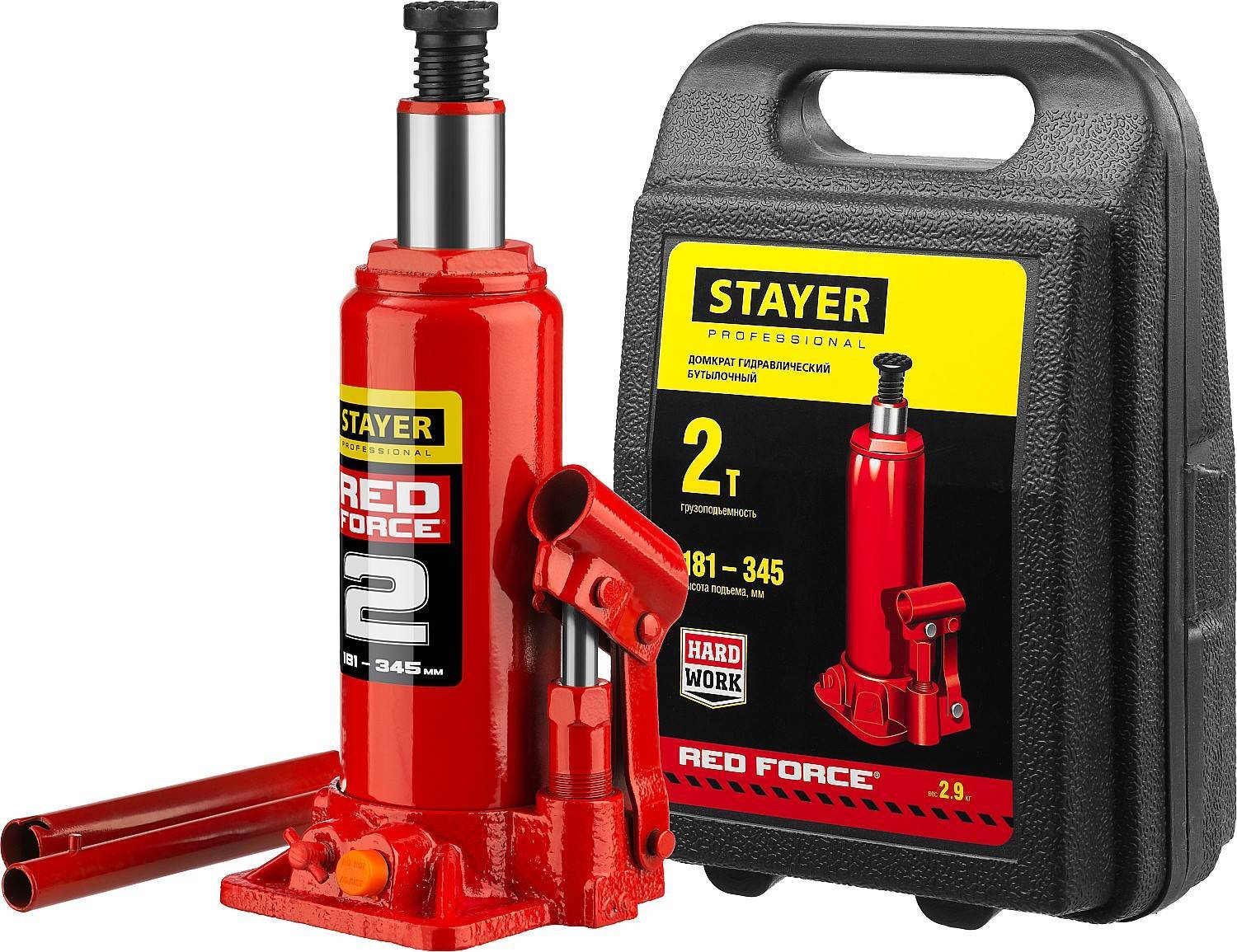

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!
С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Инструкция для правильной прокачки устройства домкрата

Схема заправки гидравлического домкрата маслом.

Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.

Причины выхода из строя оборудования могут быть любыми. К примеру, длительная эксплуатация устройства способна вызвать скопление воздуха в виде пузырьков. Это снижает КПД использования домкрата, то есть его эффективность резко падает. Это происходит из-за попадания воздуха в гидравлический механизм по причине нехватки гидравлической жидкости.

Прокачка и способы устранения неисправностей домкрата

Привести устройство к первоначальному состоянию позволит выполнение следующих действий:

  1. Начинать прокачку следует, если открыт клапан перепускной с пробкой масляного бачка.
  2. Прокачивают насос устройства определенное количество раз, что позволит вытеснить весь скопившийся воздух из рабочей полости в специальную емкость для жидкости.
  3. Осуществить закрытие отверстия масляного бачка и перепускного клапана.

Иначе вышеперечисленные действия, согласно инструкции, повторяются.

Как правильно прокачать домкрат по другому алгоритму

Детали подвергнувшиеся коррозии рекомендуется заменить.

Поскольку указанный выше способ прокачки домкрата не является единственным, то можно поэтапно выполнить следующие действия:

  1. При медленном подъеме груза домкратом или его полной неисправности определяется наличие воздуха в полости устройства.
  2. Запорная игла не должна быть отвернута на 1,5-2 оборота, а плунжер домкрата поднимают за винт до верхней точки, которая является крайней, а затем его снова опускают для возврата в положение снизу.

Последняя операция повторяется 2-3 раза. Чтобы не допустить возникновение данной проблемы, следует осуществлять периодическую проверку уровня жидкости в домкрате. Если ее не хватает, то обязательно масло следует долить.

Прокачку домкрата повторяют и после попадания загрязнений в рабочую полость. Для удаления загрязнения головку корпуса отворачивают, затем заливают керосин в его основание. Далее домкрат прокачивают, предварительно выгрузив иглу запорную. Завершив операцию, керосин удаляют, а рабочая полость заливается чистой гидравлической жидкостью.

В целом алгоритм выглядит следующим образом:

  1. Заливается масло, далее закрывают коробку.
  2. Поршень следует прокачать путем его поднятия до отказа.
  3. Пробку отворачивают и надавливают на поршень, выпуская из цилиндра воздух.
  4. Добавляют масло, закрывая пробку и т.д.

Это делается до тех пор, пока весь воздух не выйдет, а выход гидравлического масла будет происходить в соответствии с прокачкой тормозов.

Ремонт домкрата самостоятельно

Как уже отмечалось для ремонта гидравлического домкрата своими руками необходимо обладать определёнными навыками слесарных работ, а также аккуратностью и терпением. Ремонт любого гидравлического агрегата можно разделить на две составляющие:

  • ремонт механической части;
  • ремонт самой гидравлики.

Если необходимо починить пневмогидравлический домкрат, то к механике и гидравлике добавятся элементы пневматической части домкрата.

Порядок ремонта механической части зависит от конструкции домкрата. Обычно она заключается в ремонте рычажно-подъёмного механизма, имеющихся соединений и шарниров. Это характерно для ремонта гидравлического домкрата бутылочного типа. В некоторых домкратах предусмотрены механические регулировки опорной системы. При проведении ремонта подкатного гидравлического домкрата своими руками может добавиться устранение неисправности колёсной части домкрата.

Если при проведении осмотра и ремонте механических частей будут обнаружены места коррозии, её необходимо удалить.

Ремонт гидравлической части домкрата включает два этапа: замену уплотнительных прокладок и сальников, замена гидравлического масла во всей системе. Доступность обоих видов работ заключается в том, разборка домкрата. Замена вышедших из строя деталей, замена масла может сделана самостоятельно. Самое главное, что и гидравлические и пневмогидравлические домкраты после ремонта не требуют точных настроек и сложных регулировок. Поэтому основной проблемой при проведении ремонта своими руками может быть только одна проблема: поиск подходящих запасных частей.

После проведения ремонта гидравлики следует помнить, что как бы тщательно вы не заменяли масло, в системе может оказаться воздух. Поэтому всегда после завершения ремонта и окончательной сборки любого домкрата следует прокачать всю систему. Основным критерием правильности проделанного ремонта является способность домкрата выполнять свои функции в полном объёме и выдерживать заданные характеристики. Обязательно следует произвести несколько операций подъёма, опускания и удержания груза на заданной высоте. При этом следует внимательно проверить домкрат на наличие протечек. Если этого не происходит, можно считать, ремонт проведен качественно и домкрат готов к работе.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

  1. Рукоятки.
  2. Насоса.
  3. Клапана.
  4. Резервуара.
  5. Цилиндра.
  6. Штока.
  7. Винта.

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

  1. Корпус.
  2. Плунжер выдвигаемый (поршень).
  3. Рабочее тело (гидравлическое масло).

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

  1. Спирт.
  2. Вода.
  3. Технический глицерин.
  4. Масло веретенное.

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.
