Устройство и работа карбюратора бензотриммера

Ремонт карбюратора мотокосы пошагово

Очень часто жалобы владельцев бензиновых триммеров связаны с разного рода неисправностями карбюратора. Конечно, лучше всего в таком случае обращаться за помощью к специалистам в данной сфере, для которых ремонт карбюраторов бензиновых триммеров является неотъемлемой частью профессии. Однако если вы все-таки знакомы с основными принципами работы карбюратора триммера, можно попробовать разобраться в проблеме самому, чтобы не переплачивать деньги в сервисе, так как иногда поломка может быть действительно несерьезной.

Данная статья как раз предназначена для того, чтобы помочь вам справиться с неисправностью.

Далее будут разобраны наиболее часто встречаемые поломки и причины их возникновения.

Первым делом следует в целом осмотреть карбюратор и выяснить, не наблюдается ли подтекания топлива.

Если выяснилось, что проблем с топливом нет, необходимо снять карбюратор с двигателя и проверить состояние прокладки, расположенной рядом с карбюратором.

Если и здесь не наблюдается никаких неисправностей, можно попробовать провести проверку карбюратора на степень герметичности.

Для этого можно приобрести специальный прибор, входящий в состав наборов инструментов для ремонта ремонт карбюратора мотокосы и представляющий собой особый манометр, который, собственно, и проверяет герметичность.

Если не хочется тратиться на его приобретение, можно воспользоваться обычным медицинским тонометром, на котором просто нужно поменять манометр.

В процессе использования данного устройства, обращайте внимание на показание. В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора

В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора.

Если же давление через определенное время начинает снижаться, значит, проблемы все же есть.

Они могут быть связаны с повреждениями каких-либо деталей карбюратора.

Прежде чем бежать в ближайшую мастерскую по ремонту или специализированный магазин по продаже тримеров и запчастей попробуйте разобраться самостоятельно в возникшей проблеме. Извините за банальность, но карбюратор мотокосы — это не космический корабль внеземной цивилизации, и его ремонт вполне возможно произвести своими руками. Для уверенности в своих действиях ознакомьтесь с пошаговой инструкцией, представленной в этой статье.

Устройство карбюратора

Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.

Чем больше сечение диффузора, тем активнее вместе с воздухом подаётся кислород – окислитель, в котором и сгорает топливо (бензино-масляная смесь).

Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:

• жиклеры;
• топливный мини-насос;
• узел, регулирующий смешение топлива с воздухом.

Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.

Из личного опыта

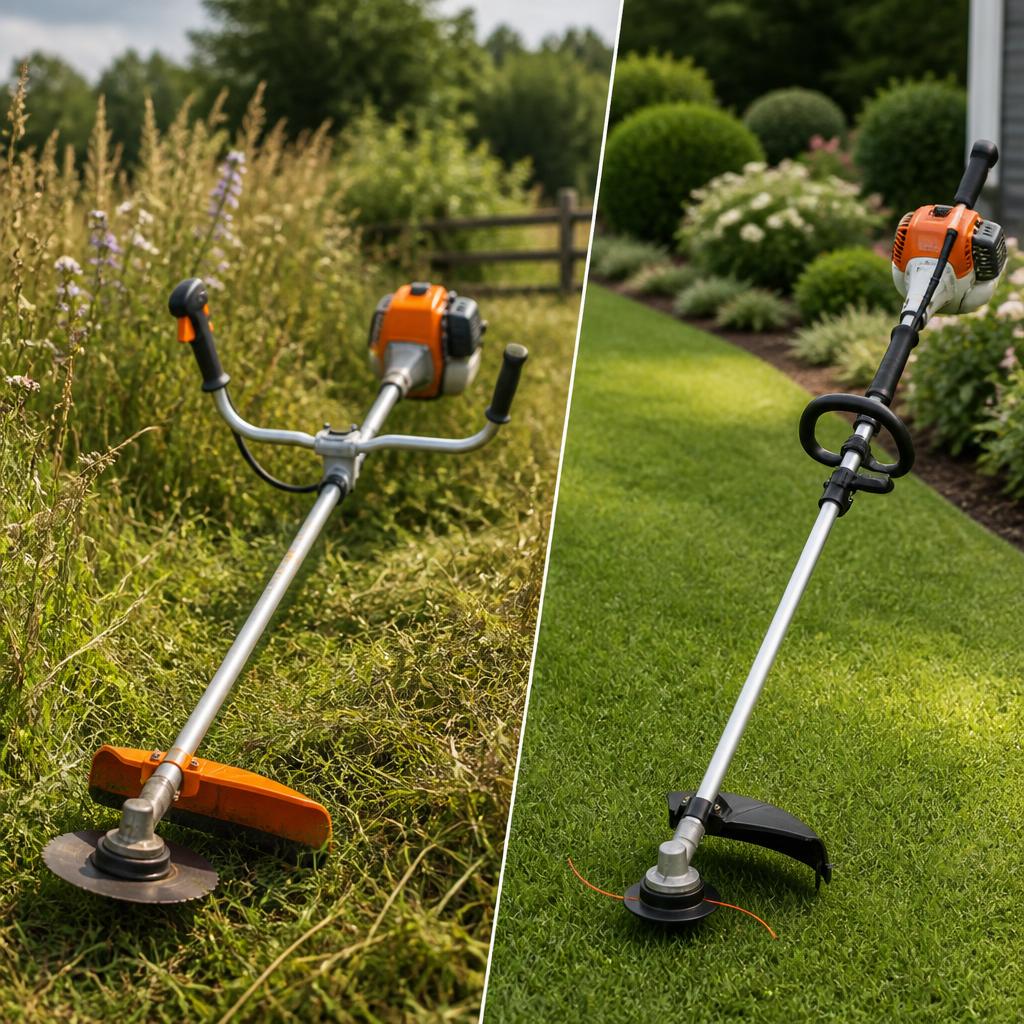

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса — это одно и тоже.

Некоторые авторы уверяют, что триммер — это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый …».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал — из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре — 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом — тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут — проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Другие статьи:Смазка вала и редуктора бензокосы, триммераНеисправности бензокосы (триммера)Регулировка клапанов бензокосы, триммераРегулировка клапанов дизельного мотоблокаТяжелый дизельный мотоблок (запуск, хранение)Мотобур Maxcut MC 55 – бурение отверстий под столбыВыравнивание забетонированного металлического столба

Распространенные неисправности карбюраторов

Поломки карбюратора триммера случаются из-за применения бензина плохого качества, поврежденного воздушного фильтра и скапливания грязи в камере данного блока. Чаще всего, произвести ремонт карбюратора своими руками вполне возможно. Ниже перечислены типичные неисправности карбюратора мотокосы.

Проблемы топливного насоса

Частая неисправность, которая «преследует» топливный насос — это деформация насосной мембраны. По этой причине она не прилегает должным образом, и насосные каналы не уплотняются.

Причины деформации мембраны могут быть следующие:

• продолжительная работа триммера;
• использование непригодного топлива;
• попадание газов в импульсный канал.

В результате, повреждение мембраны снижает производительность насоса, и, как следствие:

• происходит обеднение горючей смеси;
• затрудняется запуск двигателя;
• появляются перебои в работе мотора;
• повреждается поршень.

Также вышеописанные последствия для двигателя может вызывать засорение полости насоса с импульсной стороны. В данном случае грязь попадает на мембрану через импульсный канал.

Чтобы устранить засорение, придется разбирать карбюратор и чистить мембрану.

Засорение сетчатого фильтра

Сетчатый фильтр может загрязняться при поступлении загрязненного топлива через топливный шланг или всасывающую головку, имеющую дефекты. На фото ниже можно увидеть, как выглядит чистый фильтр и загрязненный (части разделены чертой).

Для устранения неисправности потребуется тщательная чистка и промывка сетчатого фильтра. Также рекомендуется продуть сжатым воздухом все отверстия в корпусе карбюратора триммера.

Неисправен регулировочный рычаг

Данная поломка появляется, когда изнашивается контактная поверхность рычага.

Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.

Износ впускной иглы

Впускная игла выходит из строя, как правило, из-за наличия в составе топливной жидкости абразивных частиц.

• нарушается обеспечение герметичности седла впускной иглы;
• появляется подтекание горючей смеси;
• появляются неисправности в работе двигателя, связанные с переобогащением топливной смеси.

Также впускную иглу может просто заклинить.

Заедание впускной иглы может вызвать наличие грязи в горючем, или долгий простой аппарата без работы.

Засорение регулировочной полости

Если в регулировочной полости скапливается грязь, то впускная игла не может плотно запереть отверстие и в камеру льет много топлива.

Это вызывает переобогащение горючего, и двигатель начинает работать неправильно. Необходимо разобрать карбюратор и почистить полость регулировочной мембраны.

Деформация регулировочной мембраны

Мембрана может подвергаться деформации при длительной работе агрегата и при использовании агрессивного топлива.

Невозможность нормальной регулировки по причине дефекта приводит к:

• повреждению поршня;
• возникновению затруднений при запуске;
• обеднению горючего;
• неправильной работе двигателя.

Проблема с впускным регулировочным рычагом

Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.

Износ заслонок

Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.

В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.

Износ вала дроссельной и воздушной заслонки

Вал воздушной и дроссельной заслонки может изнашиваться по следующим причинам:

• недостаточное и неправильное обслуживание воздушного фильтра;
• воздушный фильтр поврежден;
• воздушный фильтр непригоден для данного аппарата.

Вследствие попадания некачественно очищенного воздуха, вал изнашивается и может сломаться. Отломанные части вала могут попасть в камеру сгорания или картер двигателя и вызвать серьезные повреждения всей поршневой системы.

Для устранения проблем с очисткой воздуха, необходимо заменить дефектный фильтр либо промыть имеющийся (исправный). Фильтр необходимо промыть в мыльной воде и высушить.

Регулировка карбюратора

Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.

Регулировочные винты карбюратора бензинового триммера PRORAB-8406

Назначение регулировочных винтов:

1. Винт регулировки подачи топливной смеси.
2. Винт регулировки холостого хода.
3. Винт ограничения максимальных оборотов.

Заведите бензокосу и подождите пока она прогреется.

Регулировка подачи топлива

Начните медленно заворачивать винт регулировки подачи топливной смеси до того момента, пока двигатель не начнет глохнуть или пока не заглохнет, если не успеете поймать момент. После этого отверните винт на четверть оборота, если двигатель не заглох, или на пол-оборота, если заглох. Заведите заглохший двигатель. Проверьте, открывая дроссельную заслонку, как двигатель набирает обороты. Продолжайте отворачивать винт №1 по четверти оборота до тех пор, пока двигатель при прогазовке не начнет уверенно набирать повышенные обороты. Это будет момент наиболее экономичной стабильной работы двигателя. У бензинового триммера PRORAB-8406 регулировочные винты заворачиваются по часовой стрелке, откручиваются — против, у некоторых других марок бензокос может быть наоборот.

Регулировка холостого хода

Приступаем к регулировке малых оборотов. Винт №2 ограничивает возвратное движение рычага дроссельной заслонки — заворачивая его, мы повышаем обороты холостого хода, откручивая — уменьшаем. Отрегулируйте так, чтобы двигатель уверенно работал на малых оборотах и даже немного ускоренно (для лучшего пуска), но чтобы катушка с леской или нож не вращались, а до начала их вращения был достаточный запас оборотов. Если двигатель будет плохо заводиться, еще увеличьте обороты на холостом ходу.

Ограничение максимальных оборотов

После регулировки подачи топливной смеси и малых оборотов проверьте, как двигатель бензокосы будет работать на максимальных оборотах. При необходимости, ограничьте максимальные обороты до необходимого уровня с помощью полого винта №3. Ослабьте фиксирующую гайку и вкручивайте винт для уменьшения максимальных оборотов или отворачивайте для увеличения. После регулировки затяните гайку. Настройка максимальных оборотов необходима для защиты двигателя триммера от перегрева и возможности использования фиксатора пусковой клавиши для уменьшения усталости кисти правой руки.

В дальнейшем может возникнуть необходимость подрегулировать карбюратор триммера. Например, если двигатель при работе на полной нагрузке начнет плохо набирать обороты, отверните винт №1 еще на четверть оборота. При затрудненном пуске увеличьте обороты холостого хода. Влиять на работу бензокосы могут и погодные условия, и качество топливной смеси. От вибрации могут и сами регулировочные винты провернуться.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

• неудовлетворительное качество очистки бензина;
• засор воздухофильтра;
• скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

• вы слишком долго работаете на мотокосе или триммере без перерыва;
• заправлено некачественное топливо;
• отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

• недостаточно бензина или кислорода в создаваемой горючей смеси;
• запуск мотора происходит после 10 и более неудачных попыток;
• двигатель стучит, клацает при работе и т. д.;
• деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

• сломается поршень;
• численность попыток неуспешного старта двигателя резко возрастёт;
• топливная смесь будет содержать слишком мало бензина;
• резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

Заслонки приходят в негодность из-за некорректного обслуживания воздухофильтра либо его поломки.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

1. С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
2. Мембранный насос нагнетает необходимое количество бензина.
3. Далее бензин проходит через штуцер двигателя.
4. Топливо проходит через втяжной и вытяжной клапаны.
5. Осуществляется фильтрация топлива с помощью сетчатого фильтра.
6. Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

1. Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
2. В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
3. Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
4. Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
5. Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

• новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
• изменился состав топлива (марка масла и бензина);
• поменялась погода (стало жарко, холодно);
• изменилось разрежение воздуха (касается горных районов);
• после длительного хранения;
• возросла нагрузка на двигатель (после смены инструмента и т.д.);
• вследствие вибрации винты регулировки самопроизвольно выкрутились;
• увеличился расход топлива, карбюратор переливает горючее;
• на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
• мотор заводится и сразу же глохнет или плохо набирает обороты;
• в цилиндр не поступает бензин;
• большое количество выхлопных газов.

Регулировка карбюратора бензокосы своими руками

Периодическая регулировка карбюратора триммера должна выполнятся на обслуженном и полностью исправном силовом агрегате. Перед началом процедуры оператор обязан тщательно промыть детали ДВС и осмотреть его ЦПГ на наличие заусенцев или других дефектов. Кроме того, потребуется очистить или поменять свечу зажигания, а также промыть фильтрующие элементы в конструкции мотокосы.

Во время настройки карбюратора двигатель бензокосы должен работать под определенной нагрузкой. Лучше всего установить на триммер корд соответствующего диаметра или режущие ножи.

После монтажа режущих органов оператор должен завести ДВС триммера и оставить его работать примерно на 10 минут. Если во время работы силового агрегата на холостых оборотах был замечено, что корд или нож вращаются, значит, нужно снизить создаваемые мотором обороты. Для этого необходимо повернуть нижний регулятор, часто обозначаемый буквой «T», в левую сторону, до полной остановки установленного режущего органа.

Дальнейшая схема настройки топливного узла выглядит следующим образом:

1. Регулятор «L», расположенный справа, отвечает за обогащение топливной смеси воздухом во время работы мотора на низких оборотах. Положение этого винта нужно настроить первым. Для этого оператору потребуется добиться максимальных оборотов мотора при работе на холостом ходу – для этого нужно поочередно повернуть винт «L» в правую или левую сторону. Как только максимальные обороты будут достигнуты, винт потребуется повернуть на 1/2 оборота влево;
2. Винт «T» или «LA» необходим для регулировки холостого хода. Во время его поворачивания влево обороты силового агрегата будут снижаться, а при повороте вправо – соответственно, повышаться;
3. Регулятор «H», предусмотренный слева, отвечает за обогащение топливной смеси воздухом при работе ДВС триммера на высоких оборотах. Этот винт также нужен для настройки мощности мотора и объемов расходуемого горючего. Настройка его положения выполняется путем поворачивания винта в правую или левую стороны до достижения максимально допустимых оборотов двигателя. После этого винт «H» потребуется повернуть на 1/2 оборота влево.

Поочередное выполнение этих действий позволит правильно настроить топливный узел триммера, без риска превышения допустимой нагрузки на его основные рабочие механизмы.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

1. Засор.
2. Поломка.

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.
