Как сделать из перфоратора вибратор для бетона

Как сделать качественный вибратор для бетона

• Как функционирует вибратор
• Простейший вибратор: рекомендации
• Вибратор для бетона, своими руками сделанный из электродрели
• Перфоратор как заменитель вибратора
• Подведем итог всему вышесказанному

Сделать вибратор для бетона своими руками – звучит заманчиво. А осуществимо ли это? Вполне. Но обо всем по порядку. Когда проводятся строительные и монтажные работы, огромного внимания требует к себе фундамент здания. Основой любого фундамента является бетон, который выдерживает колоссальные нагрузки в течение очень долгого времени. Это позволяет железобетонной конструкции существовать не один десяток лет.

Вибратор позволяет удалить из бетонного раствора лишний воздух.

Жидкий бетон представляет собой весьма плотную смесь. Если ее замес был сделан с большими погрешностями, то внутри смеси возможны остатки воздуха. В результате механические свойства бетона становятся намного ниже.

Чтобы достичь равномерности бетонной смеси, получить ее однородность, применяют специальный вибратор для работы с бетоном. Он помогает удалить из бетонного раствора лишний скопившийся воздух.

Данный инструмент продается практически во всех строительных магазинах. Однако его стоимость настолько высока, что не все способны совершить такую покупку. Поэтому очень многие стремятся изготовить вибратор для бетона своими руками. Устройство гораздо дешевле и оригинальнее магазинного. С первого взгляда кажется, что сделать вибратор своими руками – очень сложная задача. Однако, обладая небольшими слесарными навыками и определенными знаниями, вы вполне сможете ее решить.

Как работает вибратор для бетона?

Принцип его действия основан на удалении пузырьков воздуха из раствора при перемешивании. Бетон, залитый в опалубку с арматурой, вручную перемешать очень тяжело, а порой и невозможно. Пробивание слоя бетона с помощью металлического прутка малоэффективно. Поэтому необходимо устройство, которое можно погрузить на достаточную глубину и придать ему высокочастотную вибрацию. Таким устройством и является самодельный вибратор для бетона. Благодаря колебаниям с высокой частотой вибратор перемешивает раствор, при этом пузырьки воздуха, более легкие, чем сам бетон, быстро поднимаются наружу. Толща бетона получается монолитной, влагостойкой, не имеет внутренних напряжений, раковин и слабых мест, подверженных разрушению.

В видео представлен процесс вибрирования бетона, при этом видно, как уплотняется и осаждается раствор.

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

• глубинный (погружной);
• поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

• привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
• дебаланс – узел, создающий вибрацию;
• вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Для этих целей подойдут:

• перфоратор;
• дрель;
• болгарка;
• мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

• скорость от 3000 об/мин;
• возможность подключения к стационарной электросети с напряжением 220 V.

Мощность выбранного электродвигателя скажется на эффективности работ: чем она выше, тем производительнее будет созданная самоделка, а вероятность ее перегрузки при этом уменьшится.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

• Из раствора удаляется избыточная влага и воздух.
• Повышается прочность бетона благодаря устранению пустот.
• Возрастают показатели текучести и однородности смеси.
• Обеспечивается равномерное заполнение формы.
• Ускоряется процесс затвердевания бетона.
• Увеличивается прочность и долговечность сооружения.

Это интересно: Вибростанок для блоков своими руками

Описание вибратора для перфоратора

Вибратор – специфическое устройство, применяемое при проведении строительных работ с использованием цементных растворов. Он повышает качество заливки: уплотняет структуру будущей конструкции, исключает воздушные зазоры в ней, выводит наружу лишнюю влагу, незначительно ускоряет возведение зданий. А значит – снижает себестоимость строительства.

Во время заливки бетона смесь насыщается воздухом, особенно если в ней недостаточно жидкости. Внутри состава образуется масса заполненных воздухом пустот, которые снижают прочность и прочие характеристики материала, срок его эксплуатации.

Если десяток-два лет назад на стройплощадке не обнаруживалось вибратора, его заменяли методом ручного штыкования. Рабочие при помощи подручных средств, например, арматуры, труб, штыковали раствор. Такой подход очень затратный и неэффективный. Целесообразнее воспользоваться электрической тягой. На любой строительной площадке находится перфоратор, из которого можно сделать вибратор для бетона за десяток минут.

Вибронаконечник представлен насадкой для перфоратора:

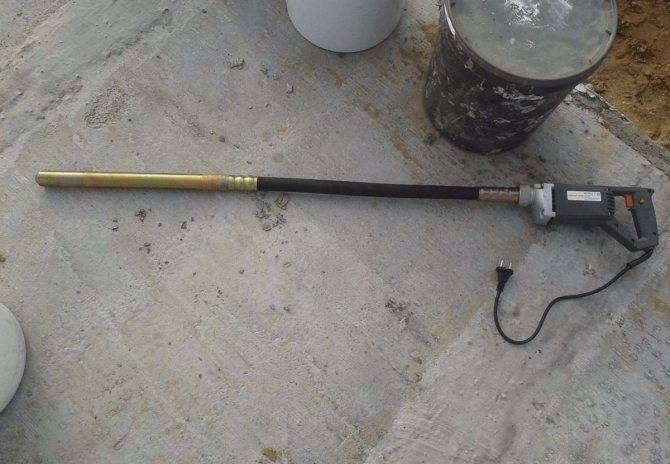

• Глубинный вибронаконечник для бетона присоединяется к двигателю перфоратора или дрели через гибкий вал и колеблется с высокой частотой и малой амплитудой, распространяя вибрацию в бетоне.

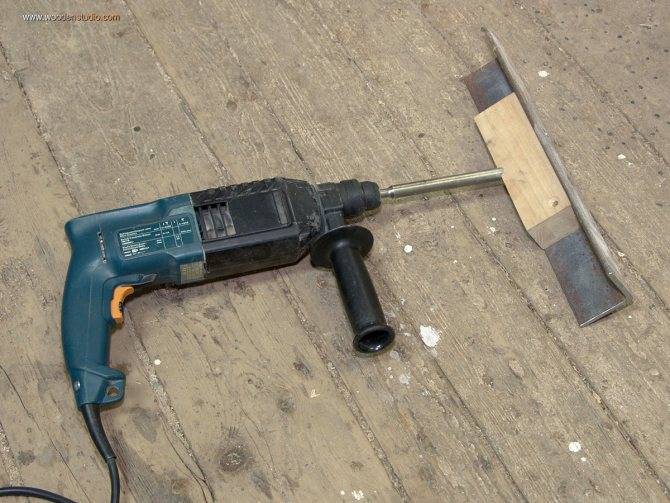

• Поверхностный вибратор для бетона вставляется в патрон как бур. Перфоратор работает в режиме ударов – передаёт механические колебания от ударного механизма опалубке с бетоном.

Принцип работы заключается в разрушении связей между молекулами бетонного раствора, вследствие чего удаляются заполняющие пустоты воздушные пузырьки. Лишняя влага, будучи легче остальных составляющих смеси, поднимается наверх.

Устройство придаёт бетону нужной степени густоты, текучести, улучшает его механические и эксплуатационные свойства, способствует равномерному заполнению пустот смесью.

Конструкция вибратора

Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.

Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.

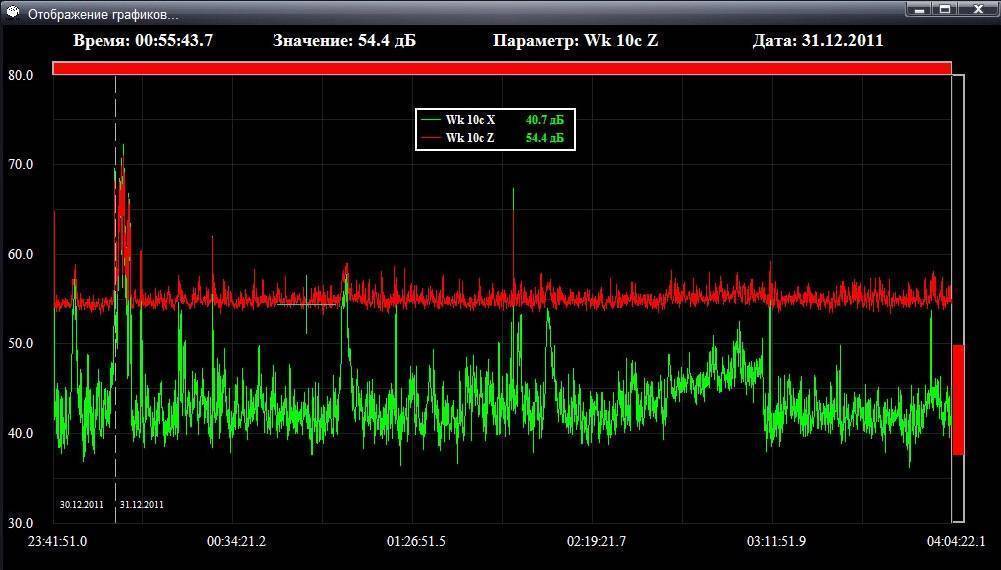

Это опасно для всех механизмов, но нам нужно

Привод вибратора

Как правило, используют три типа приводов:

Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.

Наиболее распространенный привод, и не только для вибраторов

К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.

Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.

Для приведения в действие пневматического вибратора нужен компрессор

От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.

Этот самый простой ДВС, как видите не простой

Вибровозбудитель

Перечислим наиболее распространенные в промышленности конструкции:

Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.

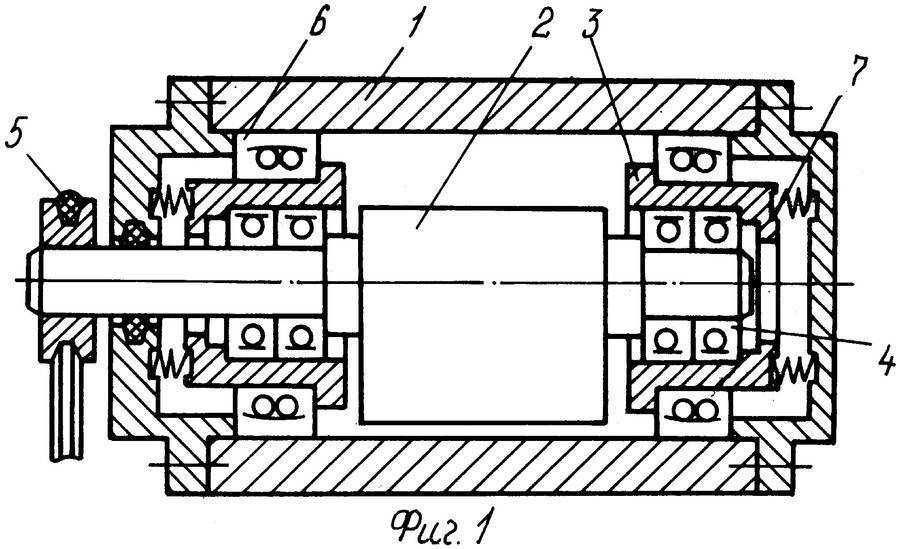

Конструкция одновального вибровозбудителя

Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.

• Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
• Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.

Один из вариантов двухвального вибровозбудителя

Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.

В большинстве погружных вибраторов используют именно такой тип вибровозбудителя

К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов. Пневматически планетарный

В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа

Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.

Портативная модель с компрессором — видно какая у неё небольшая вибробулава

Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.

Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов.  Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.

Цена вибратора и его аренды

Общая стоимость блоков глубинных вибраторов для бетона начинается от 5000 рублей. Из них булава стоит минимум 1000, на движок приходится 3500 и 500 на шланг. Максимальная же стоимость погружных моделей – около 280000 рублей. Столько просят, к примеру, за «Ивар-75-045-03-02» . При мощности в 1000 ватт аппарат требует питание всего 42 вольта.

Ручные модели можно приобрести и за 3000 рублей. При этом, главный блок стоит около 1600-от. Еще выгодней аренда вибратора для бетона. За высокочастотный в сутки просят от 400-от рублей. Низко- и среднечастотные модели стоят от 200-от рублей за 24 часа.

Если заливать фундамент частного дома, за сутки вполне реально управиться. Если в будущем нет новых планов использования вибратора, в его покупке нет смысла. А вот соорудить аппарат из уже имеющихся дрели или перфоратора может быть интересно, к тому же, вовсе бесплатно.

Классификация вибраторов для бетона

На рынке строительный вибратор представлен множеством моделей. Все многообразие выпускаемого промышленностью оборудования для трамбования бетонного раствора можно разделить на отдельные виды по следующим критериям:

• типу установленного привода;
• создаваемому уровню (частоте) колебаний;
• способу утрамбовывания строительного раствора.

Инструмент также делится по мощности на такие группы:

• маломощный и среднемощный (до 2 кВт), который подходит для бытового и полупрофессионального использования;
• мощный (профессиональный, от 2 до 4 кВт мощностью), рассчитанный на постоянное, продолжительное применение при возведении железобетонных конструкций.

Оборудование малой и средней мощности стоит дешевле профессиональных моделей. Оно также имеет легкий вес (до 20 кг) и компактные размеры, что обеспечивает простоту транспортировки. Масса же промышленных аналогов иногда достигает 100 кг.

По типу установленного привода

Выделяют следующие виды вибраторов для бетона:

• электромеханические;
• пневматические;
• с двигателем внутреннего сгорания (моторные);
• гидравлические.

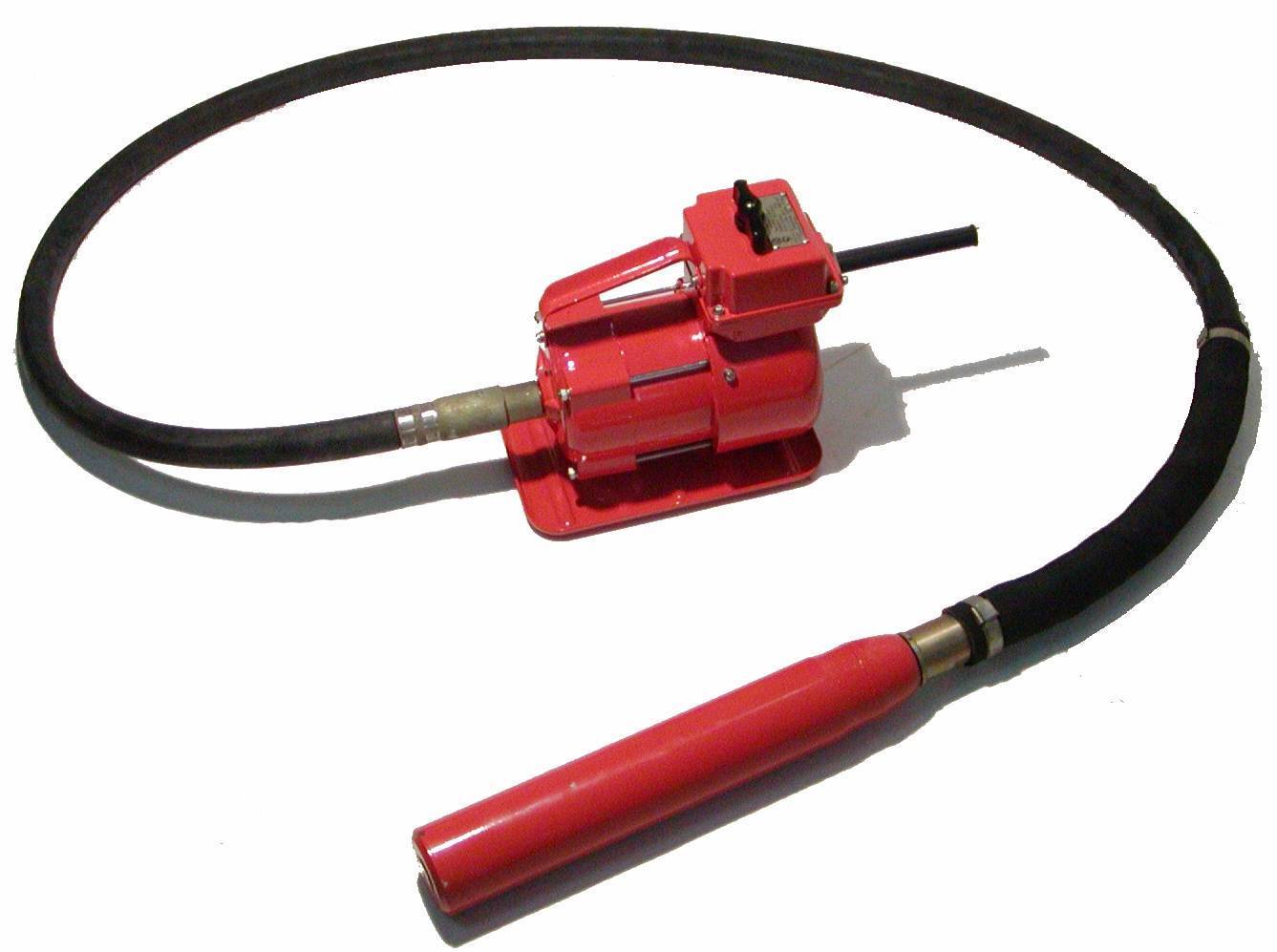

Электрический вибратор (электромеханический) – это работающее от сети виброоборудование, оснащенное однофазным либо трехфазным электродвигателем асинхронного типа (ротор у них короткозамкнутый). При этом дебаланс с эксцентриком подсоединены к концам вала электромотора. Такие модели получили широкое распространение, но они уступают величиной мощности, а также степенью своей автономности топливным (дизельным, бензиновым) агрегатам.

Пневматический вибратор также является популярной разновидностью оборудования для утрамбовывания бетонного раствора. Его функционирование вызвано действием сжатого воздуха, подаваемого компрессорной установкой. Такие агрегаты применяются, главным образом, в промышленных условиях. В зависимости от установленного на оборудовании вида ротационного генератора колебаний различают пневматический шариковый и роликовый вибратор. Параметры вибраций регулируются краном включения (выключения).

Моторные агрегаты работают на бензине или дизельном топливе. Они отличаются высоким уровнем автономности, большой мощностью.

Вибратор глубинный бензиновый CHAMPION

Гидравлический инструмент состоит из гидравлического насоса, систем управления потоком и величиной рабочего давления. Регулировка позволяет устанавливать частоту вибраций согласно требованиям.

По частоте колебаний

По этому критерию вибраторы делятся на следующие разновидности:

• низкочастотные;
• среднечастотные;
• высокочастотные.

У низкочастотных моделей частота вибрации составляет до 3500 колебаний в минуту при большой амплитуде. Такие устройства применяют для утрамбовывания бетонных растворов с наполнителями крупных фракций, характеризующихся малой степенью подвижности.

Низкочастотный глубинный вибратор ODWERK BVR 350

Среднечастотные агрегаты – это универсальный вариант для выполнения работ с различными видами бетонных растворов (особенно со среднезернистым щебнем). При этом частота рабочих колебаний находится в пределах диапазона 3500-10000 вибраций за минуту.

Высокочастотный глубинный вибратор (и поверхностный) выдает более 10000 колебаний в минуту, имеющих маленькую амплитуду. Такое оборудование предназначено для утрамбовывания рабочего раствора с мелкофракционным наполнителем.

Высокочастотный глубинный вибратор для бетона AGP VRN1400

По способу взаимодействия бетонной массой

По способу уплотнения бетона оборудование делится на следующие виды:

• глубинное (погружное);
• внешнее (поверхностное).

Глубинный вибратор для бетона производит утрамбовывание массы строительного раствора путем погружения в ее толщу вибронаконечника. Последний может подсоединяться к приводу напрямую либо через гибкий вал.

Поверхностный вибратор для бетона в раствор не погружается. При этом колебательное воздействие передается через конструктивные элементы опалубки или непосредственно от верхних слоев заливки к нижним. Также создаваемая техникой вибрация воздействует и на основание.

Вибростол

Самодельный вибростол

Рассмотрим сборку третьей разновидности аппаратов для уплотнения бетонной смеси вибрацией — вибростол. Как уже говорилось выше, он предназначен для изготовления изделий в формах. Представляет собой площадку с вибровозбудителем, установленную на раме через амортизаторы.

В данном разделе не буду давать очень подробные инструкции, думаю, кто понял первые разделы, поймет и этот.

Для изготовления вибростола нам будут нужны:

• Материалы для изготовления рамы (станины), любой подходящий металлопрокат — уголок, швеллер и т. п. Главное, не забывайте, что это не обычный верстак, нагрузки из-за постоянной вибрации больше, поэтому и размер нужно выбирать больше.
• Лист непосредственно для самого стола, желательно толщиной не менее 3 миллиметров.
• Амортизаторы — любые подходящие пружины диаметром от 15 миллиметров, например: от подвески автомобиля. Также иногда используются резиновые подушки, тоже из автотехники, но они ограничивают амплитуду движений стола.

Резиновые подушки тоже подходят, но пружины лучше

• Крепеж.
• Электродвигатель, проводка и пусковая арматура для него.
• Подшипники и манжеты соответствующих размеров.
• Болванки для корпусов дебалансов, корпусов подшипников и листовая сталь для их крышек.
• Жесть для защитных ограждений.
• Провода и пусковая арматура для подключения двигателя к сети.

Можно сделать вибростол с вибровозбудителем подобным тому, который использовали для виброрейки. Но мы немного усложним конструкцию, увеличив ее надежность. Поэтому нам дополнительно нужны будут.

1. Кругляк для валов вибровозбудителей.
2. Шкивы — двухручьевой для мотора и одноручьевые для вибровозбудителей. Причем для двигателя желательно выбрать больший диаметр, а для возбудителей меньший, так можно достичь большей частоты колебаний.

Собираем вибростол

1. В первую очередь, свариваем раму станины.
2. Затем свариваем раму стола, и крепим к ней сам лист образующий стол.
3. Соединяем обе части через пружины (или подушки) амортизаторов.
4. Вибровозбудителей у нас два. Конструкция и технология их практически аналогична с той разницей, что вместо вала электродвигателя используем свой, на который насажен со стороны одного дебаланса шкив.
5. Устанавливаем электродвигатель, крепим его не непосредственно к столу, а на станину. Это спасет от ненужных вибраций и увеличит ресурс.
6. На вал мотора ставим шкив, который ремнями соединяем со шкивами на валах вибровозбудителей.
7. Подключаем мотор по электрической части.
8. Проводим испытания. Возможен вариант, что вся конструкция раскачается с увеличивающимся размахом — это значит, что вибровозбудители вошли в резонанс со столом. Ничего страшного, регулируем систему изменением массы дебалансов или изменением частоты вращения (меняя диаметр шкивов).
9. Если все удачно — окрашиваем наш вибростол, и начинаем его эксплуатировать.

Мы постарались подробно рассказать про самодельный вибратор для бетона и его изготовление. Будем рады, если помогли вам со сборкой этой конструкции, или хотя бы обогатили ваши теоритические знания.

Самодельный вибратор для бетона

Во время строительства и различных монтажных работ большое значение отводится обустройству цоколя будущего строения. Главной составляющей фундамент считают бетонную смесь. Подобный строительный материал известен своей способностью хорошо справляться с длительными нагрузками на него. Благодаря данной характеристике, дома возведенные с помощью бетонного раствора способный простоять минимум сотню лет

Бетон в жидком состоянии отличается большой плотностью, по данной причине так важно выполнять качественный замес раствора. Ведь при халатном отношении к замесу, внутри раствора останутся пузырьки воздуха, а это чревато ухудшением его достоинств

Именно по причине такого свойства смеси, на стройках рекомендуют применять вибратор для бетона. Его применение позволяет получить максимально однородный и тщательно замешанный продукт.

Современный рынок строительных инструментов и материалов предоставляет большой выбор вибраторов. Но стоимость инструмента может отпугнуть желающих его приобрести, поэтому гораздо выгоднее и интереснее сделать вибратор для бетона своими руками. Изначально может показаться, что данный процесс очень сложен и невыполним, однако если есть схема и немного времени, любой человек сможет сделать это.

Из виброрейки в виброплиту

Самодельная виброплита

Наша самодельная виброрейка для бетона может быть более универсальной. Причем, довольно просто. Нужно просто изготовить из толстой стали (не менее 3 миллиметров) плиту.

Просто вырезать по размеру, и немного загнуть как санки два противоположных края. Затем предусматриваем крепление на нашу рейку. Просверлить несколько отверстий под болты и раззенковать их, чтобы можно было использовать потайные головки.

Вариант виброплиты, изготовленной в домашних условиях

Когда нам понадобится виброплита — прикручиваем сделанную деталь, и агрегат готов. Это очень удобно. Можно плитой подготовить подушку под дорожку. Затем, сняв плиту выровнять виброрейкой бетон, и снова смонтировав ее, уплотнить.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции. В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

Благодаря колебаниям высокой частоты из смеси выходит лишний воздух, бетон становится более равномерным, заполняет форму или опалубку полностью, без пустот. Даже не самый качественный бетон в процессе вибрирования приобретает положительные характеристики текучести и густоты.

По конструкции вибраторы бывают:

• Вибропрессы наружные – устанавливаются на опалубке железобетонных конструкций вертикально.
• Вибропрессы – используются для создания межкомнатных перекрытий и полов.
• Глубинные – используются в частном строительстве методом погружения в толщу только что залитого бетона.

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

Принцип работы устройства простой: вибронасадка провоцирует колебания в бетоне, масса растекается по опалубке или форме равномерно, выходят воздушные пузыри и пустоты с водой, что существенно повышает прочностные и другие характеристики бетона.

Основные характеристики вибратора:

• Мощность двигателя должна составлять минимум 1кВт.
• Глубина вала – 1-7 метров.
• Обязательно наличие всех защитных резиновых элементов.
• Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
• Количество насадок может быть разным.
• Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
• Количество оборотов в минуту – 10000-20000.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
5. Второй конец троса следует закрепить в патроне электродрели
6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI%3F

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Плита и рама

Обычно используют стальной лист от 8 мм и толще.

Средний размер рабочей поверхности плиты составляет 60*40 см, хотя имеются и другие варианты.

Передний и задний края плиты приподняты для беспрепятственного перемещения по поверхности участка.

Рама представляет собой подставку под двигатель и эксцентриковый вал. Она выполняет также функцию дополнительного груза, который придает виброплите большую эффективность, увеличивает величину вынуждающего усилия. Еще одна задача, которую попутно решает рама — усиление жесткости и прочности основания, компенсация механических нагрузок от вращающегося ротора.

Конструкция самодельной рамы может быть любой. Основная задача — усиление и утяжеление плиты, поэтому используют куски швеллера, рельсы и прочие массивные и прочные элементы. Единственно, о чем следует помнить — виброплиту рано или поздно надо помещать на хранение, что может потребовать переноски вручную. Чрезмерно большой вес создаст сложности.
