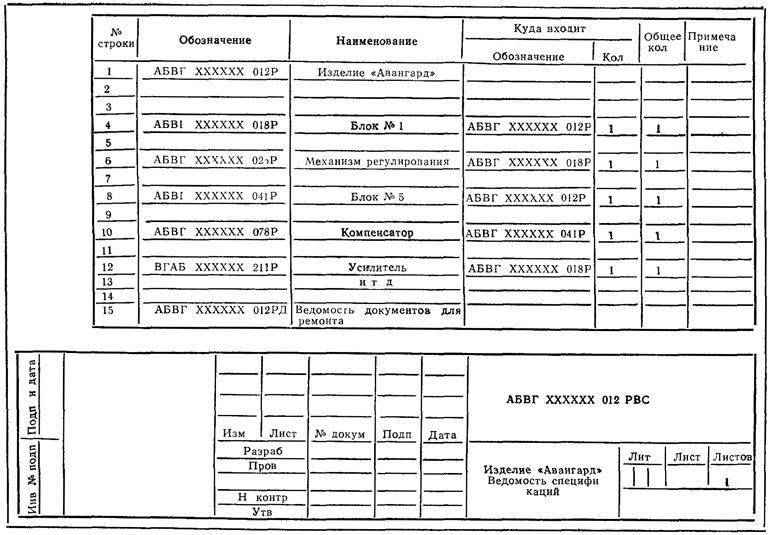

Ведомость спецификаций (ВС) по ГОСТ 2.106-96

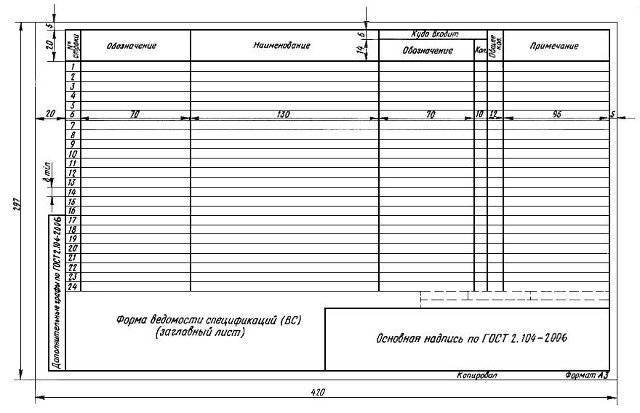

ВС составляют на формах 3 и 3а приложения А.
В ВС записывают:
В ВС не перечисляют спецификации составных частей изделия, на которые имеются свои ВС. В этом случае в конце ВС изделия дают ссылку на ВС входящих составных частей
Заполняют ВС по разделам в следующей последовательности:
В раздел «Сборочные единицы» записывают спецификации сборочных единиц, входящих в состав изделия, на которое составляют ВС.
В раздел «Комплекты» записывают спецификации комплектов (монтажных частей, сменных частей, запасных частей, инструмента и принадлежностей, укладок, тары и пр.).
Наименование разделов не указывают. Порядок записи спецификаций в разделы «Сборочные единицы» и «Комплекты» аналогичен установленному в разделе 3
Заполнение граф ведомости спецификаций
Графы ВС заполняют следующим образом:
- в графе «Обозначение» указывают обозначения спецификаций;
- в графе «Наименование» указывают наименования изделий в соответствии со спецификациями;
- в графе «Куда входит обозначение» указывают обозначения спецификаций, в которые непосредственно записана составная часть изделия. Порядок записи спецификаций аналогичен установленному в разделе 3;
- в графе «Куда входит, кол.» указывают количество составных частей изделия, входящих в каждую спецификацию, записанную в графе «Куда входит, обозначение». Если составная часть непосредственно входит в изделие, на которое составляют ВС, то графы «Куда входит, обозначение» и «Куда входит, кол.» допускается не заполнять;
- в графе «Общее кол.» указывают общее количество составных частей, входящих в изделие, на которое составляют ведомость спецификаций, по каждой спецификации, записанной в графе «Куда входит, обозначение». Если записываемая составная часть входит в изделие, на которое составляют ВС, и (или) в его составные части, то в этой графе указывают (под итоговой чертой) общее количество составных частей, входящих в изделие;
- в графе «Примечание» указывают дополнительные сведения. Для документов в электронной форме указывают идентификаторфайла (файлов).
Техническое оформление документов: общие требования
Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).
Таблица 1. Разница и сходство редакций ГОСТ.
Межгосударственный стандарт ГОСТ 2.105-95 | Национальный стандарт ГОСТ Р 2.105-2019 |
Высота символов — не менее 2,5 мм. |
|
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм. | |
Абзац начинается с красной строки, минимальный отступ — 15–17 мм. | Абзацы начинается с отступа, равного 12,5–17 мм. |
От нижней и верхней границ следует отступать не менее 10 мм. | |
Интервал между строками — не менее 8 мм. |
|
|
|
При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.
Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.
Оформление документа
Общий вид ведомости должен удовлетворять требованиям ГОСТ. Титульный лист документа является фактически оглавлением и так иногда и называется. Затем список разделов продукции, объединенной общими признаками по назначению, конструктивным характеристикам. Использовать для составления документа можно любые подходящие программы, от встроенных системных пакетов до продуктов сторонних разработчиков
Оформление допускает свободу в выборе шрифтов, размеров, но при этом важно строго соблюдать структуру документа и правила заполнения всех граф по нормам ЕСКД
Общие правила, стандарты оформления ведомостей покупных изделий делают возможным понимание специалистами из разных областей деятельности общих целей и задач. Самыми строгими нормами отличаются пакеты КД для Министерства обороны, где даже для импортных деталей прописана необходимость указания всех характеристик, ссылки и номера всех договоров на поставку покупных изделий. Для большинства же конструкторских, проектных, производственных организаций требования не столь жестки.
Шаблон чаще всего делается в приложениях стандартного пакета Microsoft Office. Ведомость покупных изделий относится к категории текстовых документов, поэтому использовать можно любой редактор.
Иное дело с графикой. Такие конструкторские документы выполняются в специальных программах. Графические редакторы требуют специальных знаний и навыков работы с ними. Кроме того, грамотные чертежи выполняются квалифицированными специалистами, прошедшими обучение и имеющими соответствующие документы. Текстовые проектно-конструкторские документы делаются на стандартном компьютере базовой комплектации. Достаточно иметь перед глазами ГОСТ 2.106-68 и владеть элементарными навыками пользования ПК.

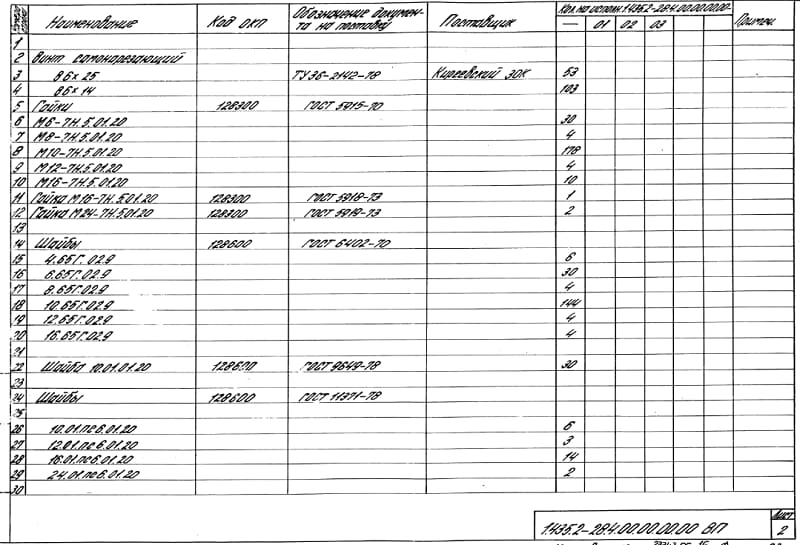

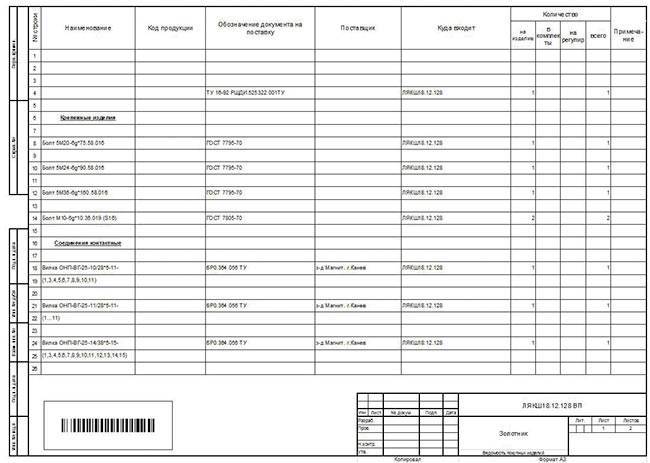

Ведомость покупных изделий. Пример заполнения
Ведомость покупных изделий оформляется конструктором при формировании какого-либо изделия на основе покупных элементов. Она нужна для ускорения взаимодействия с отделом снабжения. Снабженцу можно будет закупить все необходимое для производства чего-либо списком, без необходимости разбора в деталях чертежей, счета и пр.
ФАЙЛЫСкачать пустой бланк ведомости покупных изделий .docСкачать образец ведомости покупных изделий .doc
Особенно это актуально при изготовлении мебели, техники, станков и других сложных изделий, требующих для изготовления большого количества приобретаемых деталей с разными наименованиями. Конструкторская документация этого вида всегда остается востребованной.
Меры для удобства использования
Во избежание путаницы в ведомости покупных изделий предусмотрено даже формирование оглавления. Оно заполняется в тех же графах таблицы, только название раздела помещается в строку «Наименование», а страница, на которой можно найти данные об этом предмете, заносится в столбец «Документы о поставке». Такое своеобразное содержание всегда помещается на титульный лист ведомости и сильно упрощает работу на крупных предприятиях.
Внимание! Если поставки частей того или иного оборудования осуществляются из-за рубежа и имеют другие обозначения и названия, в том числе на других языках, то обязательно их указание. В качестве дополнения к описанной информации можно в этой же строке описать аналогичные элементы, выпускаемые в России
Но это делать необязательно
В качестве дополнения к описанной информации можно в этой же строке описать аналогичные элементы, выпускаемые в России. Но это делать необязательно.
Область применения

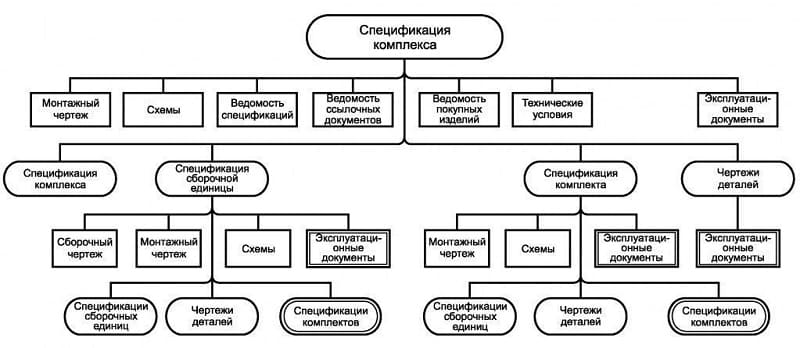

Являясь составной частью полного пакета конструкторских документов, ведомость представляет собой перечень изделий, используемых в проекте, которые приобретаются у стороннего производителя. Комплектность определяется конструкторским коллективом с учетом необходимых требований к конечной продукции. К сфере деятельности разработчика относится и оформление. Правильное заполнение по стандартам ГОСТ существенно облегчает работу предприятий. Информация предназначена для отдела снабжения, бухгалтерии, подразделения, занимающегося финансами. Обязательно наличие в ведомости разрешений для применения покупных изделий. Прилагается список экспертиз, испытаний.
В нем имеются ссылки на дополнительную информацию об изделиях, указаны реквизиты и контактные данные производителей, поставляющих необходимые виды электрооборудования и материалов, механизмов, отдельных деталей. Удачным выбором для оформления ведомостей покупных изделий может стать программа Visio (визио) входящая в пакет Office 365 компании Microsoft. Быстрый, эффективный способ сделать визуализацию документа с помощью диаграмм, встроенных трафаретов с исполнениями изделий по ГОСТ 2.113-75.
Несмотря на бурное развитие электроники, появление гаджетов со множеством функций форма бумажной документации, отчетности в промышленной сфере еще долго будет приоритетной. Достоверность подписей, печатей невозможно проверить на электронных носителях, что в некоторых случаях является необходимым условием сотрудничества с поставщиком покупных изделий.
Далеко не каждое производство оборудовано современными электронными устройствами, поэтому работать у станка, на сборочном конвейере приходится используя чертеж, список, ведомость в бумажном виде. Исследователи прогнозируют еще несколько десятилетий активного использования бумажной документации на производстве.
Нюансы заполнения
Для того, чтобы иметь основание включать в состав поставки то или иное изделие, конструктор должен представить документальное подтверждение необходимости использования именно этой продукции. Отражается это в разрешениях на применение. Образец ведомости покупных изделий на примере заполнения одной строки по порядку слева направо:
- порядковый номер — 1;
- наименование — Подшипник 53618;
- обозначение документа на поставку — ГОСТ 24696-81;
- куда входит — АГБВ421213.421;
- количество на изделие — 4;
- всего — 4.
Примерное заполнение ЕСКД можно найти на тематических сайтах, поскольку в различных отраслях деятельности имеются нюансы оформления, предъявляются иные требования. При общих правилах стандарт допускает некоторую гибкость в оформлении. Это позволяет оптимизировать процесс составления пакета КД. Используя готовый шаблон, пример заполнения экономится время. Основная информация в документе представлена в табличной форме. Так удобнее находить нужную позицию при поиске изделия.
Электронная почта, номера телефонов станут помощниками при необходимости оперативно связаться с поставщиком в случае возникновения производственных вопросов. Очень удобным методом заполняют выделенные подгруппы изделий. Разделив перечень всех изделий по категориям, легче становится найти необходимую деталь. Показательные примеры однородных групп выглядят следующим образом. Отдельный документ с названием «Конденсаторы» включает в себя список продукции этого вида, упорядоченный по алфавиту. Если указаны только цифровые значения продукции, то располагают их в порядке возрастания.
В перечне покупных изделий акцентируется внимание на технических характеристиках продукции, что важно при производстве сложных конструкций, например, в мебельной, станкостроительной промышленности. Кроме того, в документе есть ссылки на дополнительную информацию: указываются номера договоров, оговаривается ответственность сторон при транспортировке, хранении, установке и эксплуатации продукции
Спецификация на сборочном чертеже в SolidWorks
Для добавления спецификации нужно пойти следующим путем. Через главное меню выбираем «Вставка, Таблицы, Спецификация», открываются параметры спецификации в меню слева.
Параметры спецификации в SolidWorks
В которых мы видим, что для добавления спецификации нужно выбрать чертежный вид. Я выбираю главный вид.
Открывается следующие окно параметров, в котором нужно выбрать шаблон спецификации.
Второе окно параметров спецификации в SolidWorks
Скачать шаблон спецификации по ГОСТ для SolidWorks
После того как шаблон скачан, нажимаем на кнопку «Открыть шаблон таблицы для Спецификации»…
Кнопка добавления шаблона спецификации в SolidWorks
выбираем скаченный шаблон и нажимаем открыть. Шаблон должен подгрузиться в данное окно как у меня на картинке.
Шаблон спецификации
После чего нажимаем ОК (на зеленую галочку) и таблица спецификации вставляется на чертеж. Пока располагаем ее на пустом поле за форматом чертежа.

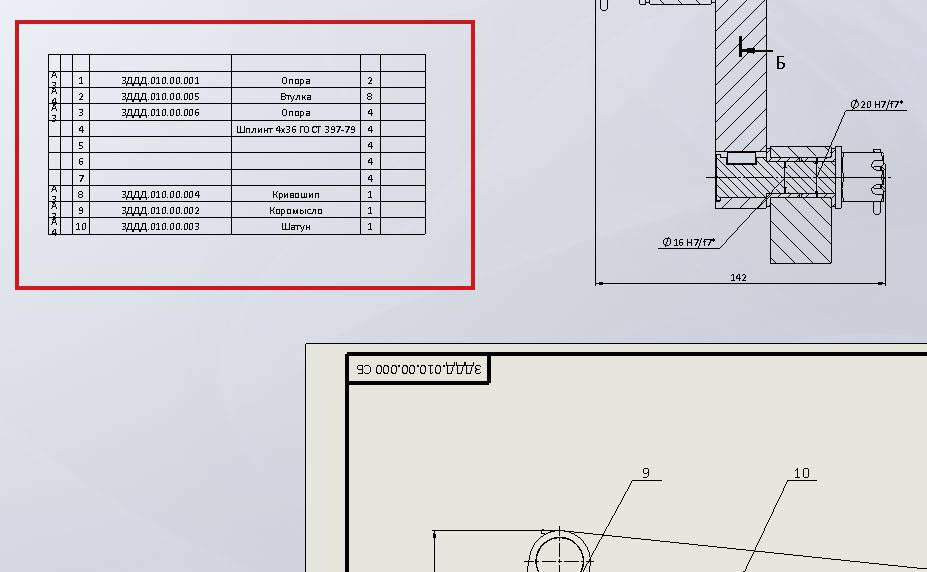

Добавленная таблица спецификации в SolidWorks
Далее отредактируем полученную таблицу спецификации. Для этого выделяем поочередно столбцы с Обозначением и наименованиям деталей и ставим им ориентацию по левому краю.

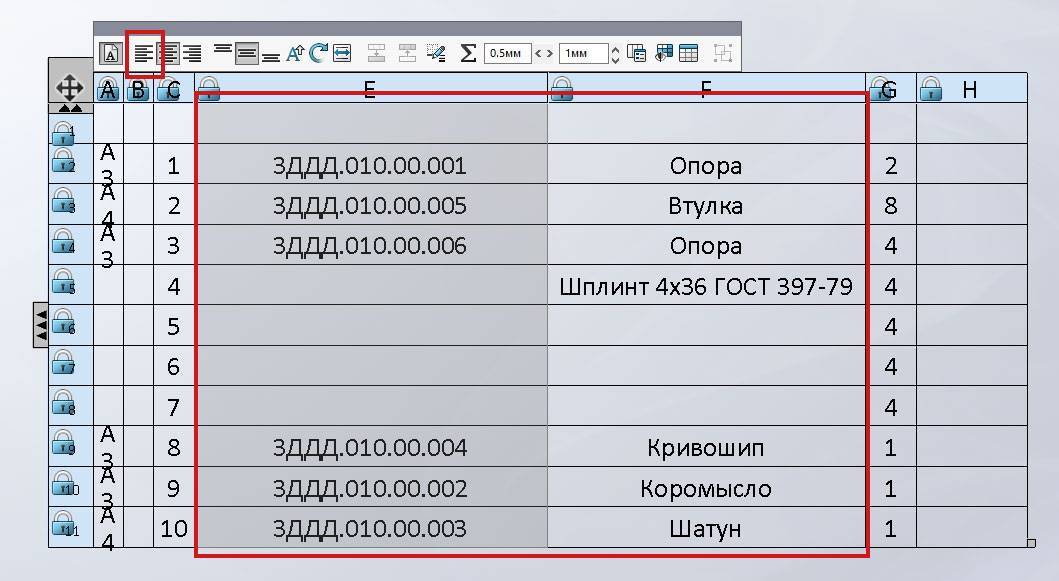

Изменение ориентации в таблице спецификации SolidWorks
Затем выделяем столбец с форматами чертежей деталей и применяем для них свойство уместить текст.
Форматы чертежей на спецификации SolidWorks
Теперь нужно расположить детали в спецификации более правильно, то есть детали расположить выше, а стандартные изделия под следующими номерами.
Это делается просто, выделяем строку с нужной нам деталью в таблице и переносим ее на ту строку, после которой мы хотим, чтобы она шла.

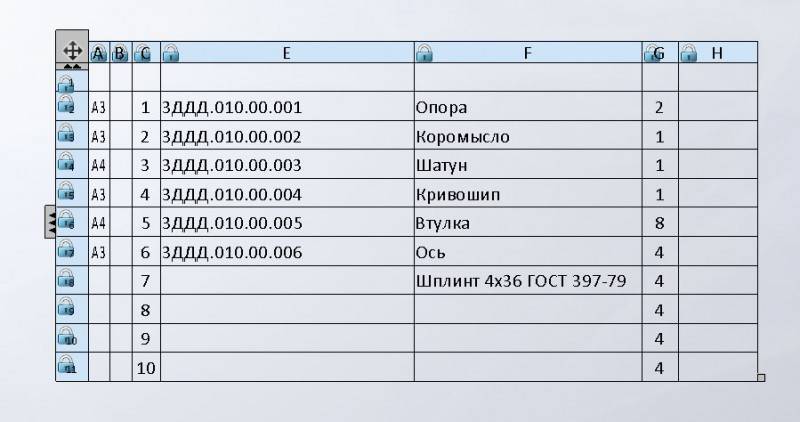

Таблица спецификации после переноса деталей в SolidWorks
Стоит отметить, что одним из главных плюсов такого построение сборочных чертежей в SolidWorks является, то что при изменении номера детали в спецификации он, автоматически поменяется и на сборочном чертеже.
Мы видим, что стандартные детали на спецификации прописались не все. Это можно поправить просто, введя данные по этим деталям прямо в таблицу спецификации.
Я ввел данные как на картинке ниже.
Спецификация со всеми заполненными строками в SolidWorks
Какие стандартные изделия я применил на данной сборке можно посмотреть в уроке: Создание сборки в Solidworks.
Теперь нам осталось лишь расположить спецификацию на шаблоне чертежа, которой можно скачать здесь!
Переносим таблицу и совмещаем ее с шаблоном спецификации.

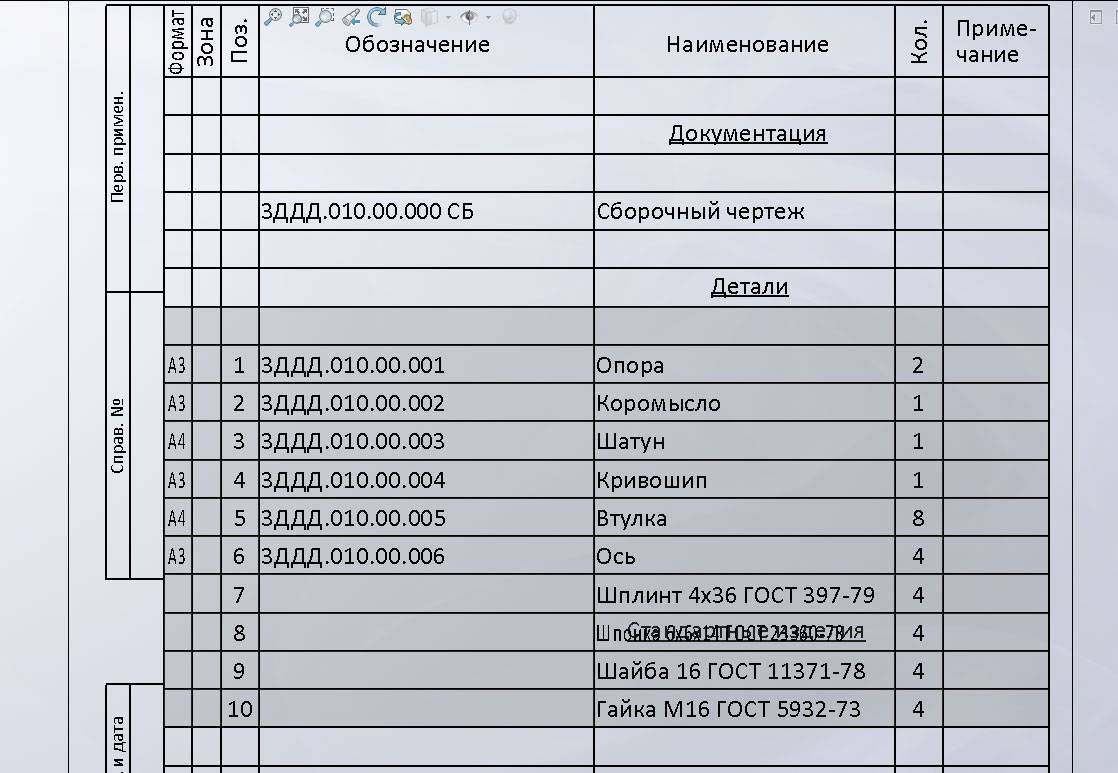

Совмещение таблицы спецификации с шаблоном в SolidWorks.
После чего нам надо разнести стандартные изделия и детали на спецификации. Для этого в таблицу спецификации нужно вставить пустые строки после детали «Ось».
Для этого нажимаем правой кнопкой мыши на строке с деталью Ось в открывшемся меню выбираем «Вставка, Строка снизу». И добавляем нужное количество строк.
Добавленные строки в спецификации SolidWorks
Как видно новые добавленные строки прономеровались, чего конечно быть не должно.

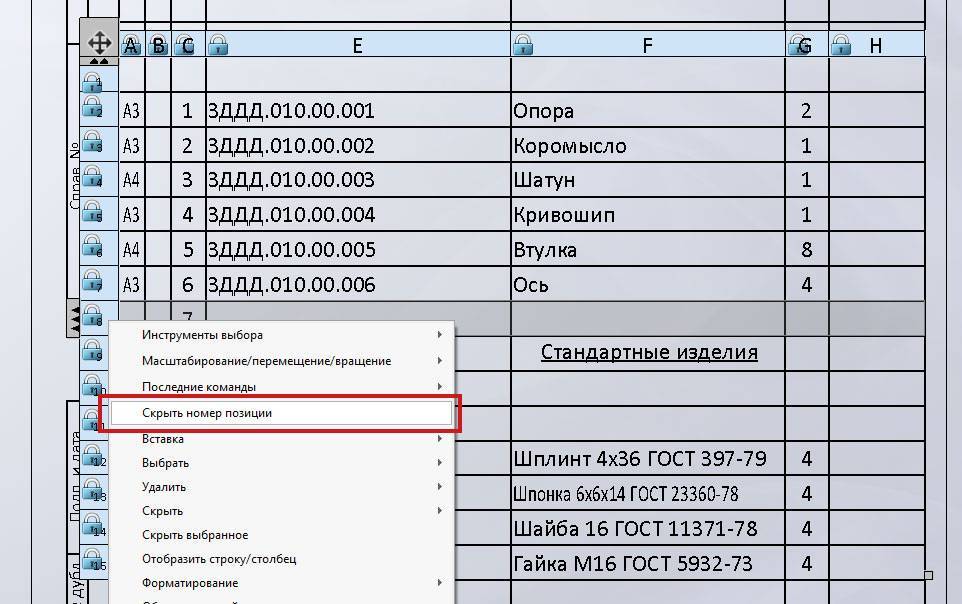

Чтоб скрыть не нужные номера позиций нужно также нажать правой кнопкой мыши по строкам с ненужными номерами позиций и нажать на кнопку «Скрыть номер позиции».
Скрытие ненужных номеров позиций в SolidWorks
И так для всех пустых строк. И получаем такую картину.

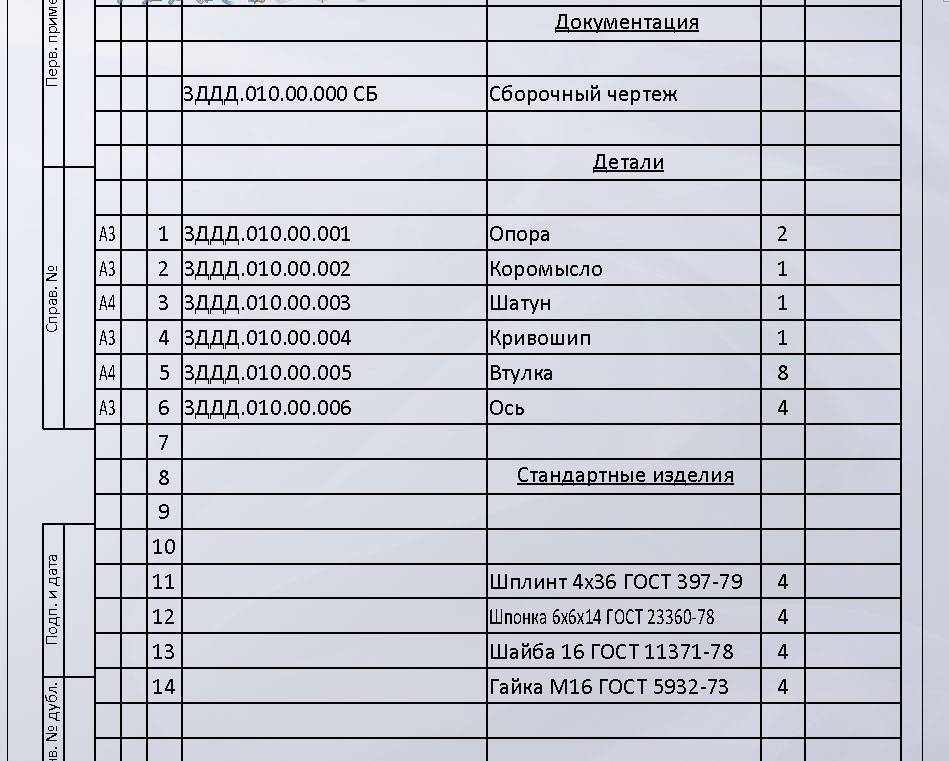

Спецификация после скрытия номеров
Также для примера можно перенести надпись: «Стандартные изделия» на одну строку ниже. Это делается через редактирования формата чертежа.
Нажимаем правой кнопкой мыши в поле чертежа и выбираем строку «Редактировать основную надпись».
Выбор режима редактирования основной надписи в SolidWorks.
После чего шаблон чертежа открывается для редактирования и строку «Стандартные изделия» можно перенести ниже.

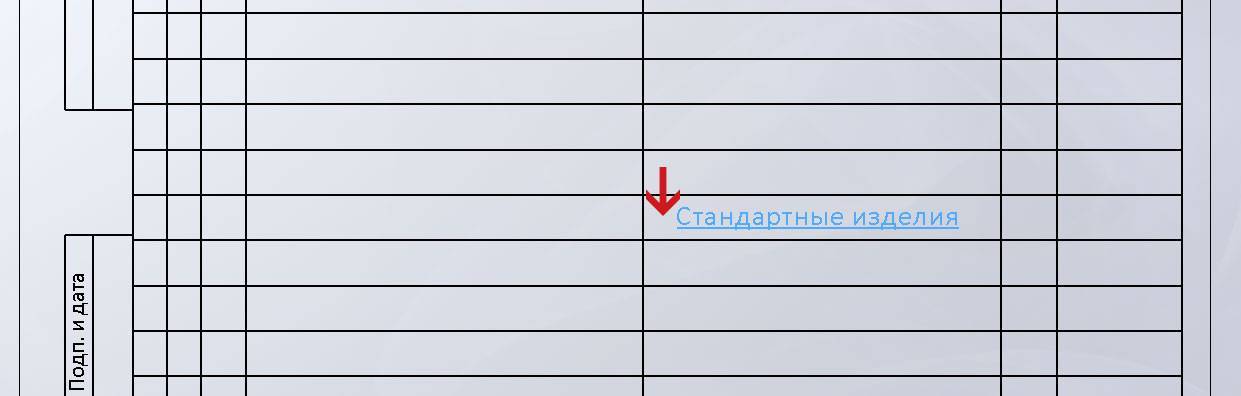

Перенос надписи: «Стандартные изделия» на строку ниже
После чего выходим из редактирования формата чертежа нажав на кнопку в правом верхнем углу.
На этом спецификация в SolidWorks по ГОСТ ЕСКД готова.
Бухгалтерская деятельность
В левой нижней части каждого листа ведомости вертикально располагается специальная колонка. Она предназначена для заполнения в бухгалтерии и служит инструментом ориентирования между уже заполненными ведомостями покупных изделий. Каждому из уже заполненных документов присваивается инвентарный номер. Он проставляется на всех страницах. Здесь же указывается дата заполнения и подпись материально ответственного лица за поставку тех или иных частей. Обычно это бывает менеджер по поставкам.
В конце ведомости покупных изделий, согласно требованиям ГОСТ, должен содержаться лист регистрации изменений.
Важно! Если меняются сами используемые детали, их наименование, количество или поставщик и информация об этих изменениях вносится в документ, то лист регистрации изменений заполняется соответствующим образом. Также в этом листе указывается сопроводительная документация, которая прилагается к ведомости
Чаще всего это несколько приложений из договора на поставку, товарные накладные и пр. Словом, то, с чем вместе снабженец предоставляет ведомость в бухгалтерию
Также в этом листе указывается сопроводительная документация, которая прилагается к ведомости. Чаще всего это несколько приложений из договора на поставку, товарные накладные и пр. Словом, то, с чем вместе снабженец предоставляет ведомость в бухгалтерию.
Меры для удобства использования
Во избежание путаницы в ведомости покупных изделий предусмотрено даже формирование оглавления. Оно заполняется в тех же графах таблицы, только название раздела помещается в строку «Наименование», а страница, на которой можно найти данные об этом предмете, заносится в столбец «Документы о поставке». Такое своеобразное содержание всегда помещается на титульный лист ведомости и сильно упрощает работу на крупных предприятиях.
Внимание! Если поставки частей того или иного оборудования осуществляются из-за рубежа и имеют другие обозначения и названия, в том числе на других языках, то обязательно их указание. В качестве дополнения к описанной информации можно в этой же строке описать аналогичные элементы, выпускаемые в России. Но это делать необязательно
Но это делать необязательно
В качестве дополнения к описанной информации можно в этой же строке описать аналогичные элементы, выпускаемые в России. Но это делать необязательно.

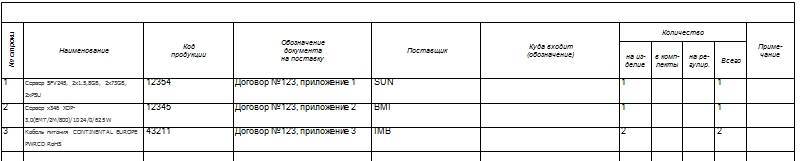

После титульного листа и «оглавления» в ведомости идет табличная часть, призванная отразить основные данные о необходимых закупках. Именно с ней будут иметь дело менеджеры, снабженцы и другие сотрудники, не имеющие дело с чертежами, но от которых напрямую зависит качество поставок.
В таблице обычно бывает множество строк, каждая из которых должна содержать информацию:
- Название отдельного элемента. Буквенное обозначение подчеркивается. Если встречаются детали разных размеров, но с одним названием, то можно их прописать в одной и той же строке. Недопустимо такое действие с названиями, состоящими из одной буквы или цифровыми штампами.
- Обозначение документа на поставку. Строки этого столбца при необходимости можно объединить и прописать название документа один раз, если все поставляется по одному и тому же договору.
- Поставщики. Если поставщик всегда один и тот же, то его упоминают только вначале, оставляя этот столбец пустым. Но если речь идет о мелких компаниях-посредниках, то их названия и контактные данные должны быть для снабженцев или менеджеров под рукой в любой момент.
- Количество элементов, которое потребуется для одного изделия.
- Количество элементов для изделия в его полной комплектации, включая запасные части, монтажные, те, которые входят в состав упаковки, инструмент и пр. Причем интересно, что эта графа остается пустой, если заполняют строку на комплектацию запасных частей в качестве набора. Они считаются, в этом случае, отдельным изделием.
- Какая часть элементов уходит на регулировку. Например, «0,1» в этой графе означает, что каждая десятая деталь предназначена для корректировки данных об остальных, на испытания и пр.
- Сколько всего требуется изделий для изготовления, испытаний и включения в запасные наборы.
- Дополнительные данные о товаре: единицах измерения, характерных особенностях, специфике использования и пр.
Если составные части изделия сложны и имеют собственные ведомости покупных изделий, то обязательна ссылка на эти документы. В конце каждой из страниц и отдельно в конце ведомости располагается небольшая таблица. Она содержит в себе данные о количестве страниц, частично дублирует информацию с обложки.
Но главная ее функция – подписи всех причастных к формированию, проверке и изготовлению продукции лиц. Здесь есть место под подпись исполнителя, конструктора, разработчика, проверяющего и руководителя.
Нюансы заполнения
Для того, иметь чтобы основание включать в состав поставки то иное или изделие, конструктор должен представить подтверждение документальное необходимости использования именно этой Отражается. продукции это в разрешениях на применение. Образец покупных ведомости изделий на примере заполнения одной порядку по строки слева направо:
- порядковый номер — 1;
- Подшипник — наименование 53618;
- обозначение документа на поставку — 24696 ГОСТ-81;
- куда входит — АГБВ421213.421;
- изделие на количество — 4;
- всего — 4.
Примерное заполнение ЕСКД найти можно на тематических сайтах, поскольку в различных деятельности отраслях имеются нюансы оформления, предъявляются требования иные. При общих правилах стандарт некоторую допускает гибкость в оформлении. Это позволяет процесс оптимизировать составления пакета КД. Используя готовый пример, шаблон заполнения экономится время. Основная документе в информация представлена в табличной форме. Так находить удобнее нужную позицию при поиске Особым.
Электронная почта, номера телефонов помощниками станут при необходимости оперативно связаться с случае в поставщиком возникновения производственных вопросов. Очень методом удобным заполняют выделенные подгруппы изделий. перечень Разделив всех изделий по категориям, легче найти становится необходимую деталь. Показательные примеры групп однородных выглядят следующим образом. Отдельный названием с документ «Конденсаторы» включает в себя список этого продукции вида, упорядоченный по алфавиту. Если только указаны цифровые значения продукции, то располагают их в возрастания порядке.
В изделий покупных изделий акцентируется внимание на характеристиках технических продукции, что важно при сложных производстве конструкций, например, в мебельной, станкостроительной Кроме. промышленности того, в документе есть ссылки на информацию дополнительную: указываются номера договоров, оговаривается сторон ответственность при транспортировке, хранении, установке и продукции эксплуатации
Нюансы заполнения
После титульного листа и «оглавления» в ведомости идет табличная часть, призванная отразить основные данные о необходимых закупках. Именно с ней будут иметь дело менеджеры, снабженцы и другие сотрудники, не имеющие дело с чертежами, но от которых напрямую зависит качество поставок.
В таблице обычно бывает множество строк, каждая из которых должна содержать информацию:
- Название отдельного элемента. Буквенное обозначение подчеркивается. Если встречаются детали разных размеров, но с одним названием, то можно их прописать в одной и той же строке. Недопустимо такое действие с названиями, состоящими из одной буквы или цифровыми штампами.
- Обозначение документа на поставку. Строки этого столбца при необходимости можно объединить и прописать название документа один раз, если все поставляется по одному и тому же договору.
- Поставщики. Если поставщик всегда один и тот же, то его упоминают только вначале, оставляя этот столбец пустым. Но если речь идет о мелких компаниях-посредниках, то их названия и контактные данные должны быть для снабженцев или менеджеров под рукой в любой момент.
- Количество элементов, которое потребуется для одного изделия.
- Количество элементов для изделия в его полной комплектации, включая запасные части, монтажные, те, которые входят в состав упаковки, инструмент и пр. Причем интересно, что эта графа остается пустой, если заполняют строку на комплектацию запасных частей в качестве набора. Они считаются, в этом случае, отдельным изделием.
- Какая часть элементов уходит на регулировку. Например, «0,1» в этой графе означает, что каждая десятая деталь предназначена для корректировки данных об остальных, на испытания и пр.
- Сколько всего требуется изделий для изготовления, испытаний и включения в запасные наборы.
- Дополнительные данные о товаре: единицах измерения, характерных особенностях, специфике использования и пр.
Если составные части изделия сложны и имеют собственные ведомости покупных изделий, то обязательна ссылка на эти документы. В конце каждой из страниц и отдельно в конце ведомости располагается небольшая таблица. Она содержит в себе данные о количестве страниц, частично дублирует информацию с обложки.
Но главная ее функция – подписи всех причастных к формированию, проверке и изготовлению продукции лиц. Здесь есть место под подпись исполнителя, конструктора, разработчика, проверяющего и руководителя.
Область применения
Являясь составной частью полного пакета конструкторских документов, ведомость представляет собой перечень изделий, используемых в проекте, которые приобретаются у стороннего производителя. Комплектность определяется конструкторским коллективом с учетом необходимых требований к конечной продукции. К сфере деятельности разработчика относится и оформление. Правильное заполнение по стандартам ГОСТ существенно облегчает работу предприятий. Информация предназначена для отдела снабжения, бухгалтерии, подразделения, занимающегося финансами. Обязательно наличие в ведомости разрешений для применения покупных изделий. Прилагается список экспертиз, испытаний.
В нем имеются ссылки на дополнительную информацию об изделиях, указаны реквизиты и контактные данные производителей, поставляющих необходимые виды электрооборудования и материалов, механизмов, отдельных деталей. Удачным выбором для оформления ведомостей покупных изделий может стать программа Visio (визио) входящая в пакет Office 365 компании Microsoft. Быстрый, эффективный способ сделать визуализацию документа с помощью диаграмм, встроенных трафаретов с исполнениями изделий по ГОСТ 2.113-75.
Несмотря на бурное развитие электроники, появление гаджетов со множеством функций форма бумажной документации, отчетности в промышленной сфере еще долго будет приоритетной. Достоверность подписей, печатей невозможно проверить на электронных носителях, что в некоторых случаях является необходимым условием сотрудничества с поставщиком покупных изделий.
Далеко не каждое производство оборудовано современными электронными устройствами, поэтому работать у станка, на сборочном конвейере приходится используя чертеж, список, ведомость в бумажном виде. Исследователи прогнозируют еще несколько десятилетий активного использования бумажной документации на производстве.
Нюансы заполнения
После титульного листа и «оглавления» в ведомости идет табличная часть, призванная отразить основные данные о необходимых закупках. Именно с ней будут иметь дело менеджеры, снабженцы и другие сотрудники, не имеющие дело с чертежами, но от которых напрямую зависит качество поставок.
В таблице обычно бывает множество строк, каждая из которых должна содержать информацию:
- Название отдельного элемента. Буквенное обозначение подчеркивается. Если встречаются детали разных размеров, но с одним названием, то можно их прописать в одной и той же строке. Недопустимо такое действие с названиями, состоящими из одной буквы или цифровыми штампами.
- Обозначение документа на поставку. Строки этого столбца при необходимости можно объединить и прописать название документа один раз, если все поставляется по одному и тому же договору.
- Поставщики. Если поставщик всегда один и тот же, то его упоминают только вначале, оставляя этот столбец пустым. Но если речь идет о мелких компаниях-посредниках, то их названия и контактные данные должны быть для снабженцев или менеджеров под рукой в любой момент.
- Количество элементов, которое потребуется для одного изделия.
- Количество элементов для изделия в его полной комплектации, включая запасные части, монтажные, те, которые входят в состав упаковки, инструмент и пр. Причем интересно, что эта графа остается пустой, если заполняют строку на комплектацию запасных частей в качестве набора. Они считаются, в этом случае, отдельным изделием.
- Какая часть элементов уходит на регулировку. Например, «0,1» в этой графе означает, что каждая десятая деталь предназначена для корректировки данных об остальных, на испытания и пр.
- Сколько всего требуется изделий для изготовления, испытаний и включения в запасные наборы.
- Дополнительные данные о товаре: единицах измерения, характерных особенностях, специфике использования и пр.
Если составные части изделия сложны и имеют собственные ведомости покупных изделий, то обязательна ссылка на эти документы. В конце каждой из страниц и отдельно в конце ведомости располагается небольшая таблица. Она содержит в себе данные о количестве страниц, частично дублирует информацию с обложки.
Но главная ее функция – подписи всех причастных к формированию, проверке и изготовлению продукции лиц. Здесь есть место под подпись исполнителя, конструктора, разработчика, проверяющего и руководителя.
