Виброрейка для укладки бетона. Параметры выбора

Описание бензиновой модели марки НАРВИН ВРБ 4-7 045-0582

Эта виброрейка является высокотехнологичным оборудованием и превосходно подходит для эксплуатации для строительных площадок, где нет источников внешнего питания. Направляющие можно изменить по длине в пределах от 4 до 7 м, что расширяет область использования приспособления. Данная виброрейка, цена который довольно внушительна и составляет 62600 руб., используется для распределения, выравнивания и уплотнения бетонной смеси.

Работает оборудование за счёт бензинового двигателя, который является достаточно мощным и обеспечивает высокую эффективность работы. Мощность равна 4000 Вт. Работает агрегат за счёт четырехтактного двигателя. Мощность в лошадиных силах равна 2,9.

Эта виброрейка, цена которой оправдана, имеет множество положительных особенностей, среди них следует выделить:

  • удобное обслуживание;
  • усиленную конструкцию;
  • устойчивую работу.

Что касается удобства обслуживания, то оно выражено в выгодном расположении топливного бака. Это позволяет оператору легко осуществлять дозаправку. Нельзя не упомянуть еще и усиленную конструкцию. Оборудование прочное и жёсткое благодаря поперечным перекладинам.

Срок эксплуатации виброрейки продлевается, ведь производитель позаботился о демпфирующих подушках. Конструкция является телескопической, она не предусматривает дополнительного обслуживания. Алюминиевый профиль имеет незначительный вес. Как показывает практика, данная модель оборудования отличается высокой эффективностью работы.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики. Из чего состоит устройство вибростола

Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

  • амплитуда колебательного движения;
  • частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

  • правильно подобрать конструкцию эксцентрика;
  • выбрать место крепления вибрационного привода;
  • укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Самостоятельное изготовление

Заводские модели виброреек, как правило, имеют высокую стоимость, что ограничивает интерес к ним среди покупателей. Если планируется строительство только одного частного дома или дачи, тратиться на приобретение виброрейки бессмысленно, тем более, что ее конструкция достаточно проста. Большинство пользователей предпочитает изготавливать подобные приспособления самостоятельно, что значительно дешевле и не отнимет много времени.

Инструменты и материалы

Основным элементом приспособления является двигатель. Для самостоятельной сборки лучше использовать электродвигатель, который проще найти и не надо обслуживать или заправлять. Частота вращения вала не должна быть слишком большой, достаточно 1500 об/мин. Для создания эксцентрика понадобится шкив, от которого придется отрезать небольшой сегмент для образования дисбаланса.

Кроме этого, понадобятся:

  • отрезки трубы (можно заменить арматурой) для изготовления рукоятки;
  • отрезок швеллера длиной 1,5-2,5 м (длина определяется самостоятельно, исходя из условий предстоящей работы);
  • пара отрезков уголка 40 мм для установки двигателя.

Из инструментов надо приготовить:

  • болгарка с отрезным кругом;
  • сварочный аппарат;
  • электродрель или (лучше) сверлильный станок;
  • кабель для подключения электродвигателя;
  • измерительные инструменты — линейка, рулетка, угольник;
  • пассатижи, молоток, отвертка.

Мнение эксперта

Куликов Владимир Сергеевич

Выбор инструментов обусловлен возможностями и наличием навыков у мастера. Могут понадобиться и другие приспособления, если она есть в наличии.

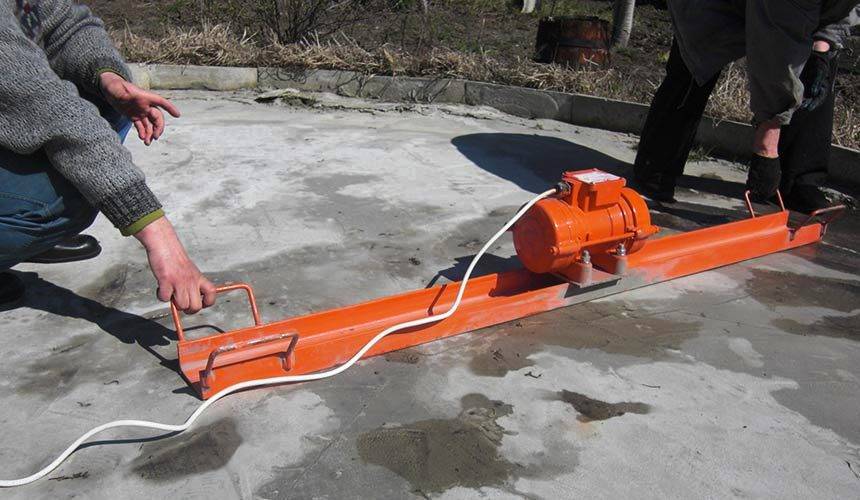

Сборка

В первую очередь, надо проделать отверстия в уголках для крепления электродвигателя. Оба куска укладываются рядом и размечаются так, чтобы двигатель оказался ровно посередине уголков. После этого делают отверстия и присоединяют к ним двигатель, проверяя точность и правильность установки.

Следующим шагом станет соединение уголков со швеллером. Их приваривают так, чтобы крепления двигателя не оказались закрыты.

Рукоятку сгибают и приваривают к швеллеру. Ее форма должна быть удобна для человека, работающего с виброрейкой. На рабочую часть рукоятки надевают шланг из мягкой резины, чтобы смягчить вибрацию.

После этого устанавливают двигатель и подключают к нему кабель. Кнопку запуска и остановки выводят на рукоятку, чтобы имелась возможность быстро выключить устройство. На этом сборка устройства завершена, можно пробовать его в работе.

Работа на самодельных виброрейках требует навыка, но он быстро появляется даже у неподготовленных людей.

В заключение следует отметить простоту и эффективность вибрационных уплотнителей для бетона. Они позволяют уплотнить материал, сделать его более прочным и долговечным. В продаже есть разные модели и конструкции, но они довольно дороги. Поэтому, большинство мастеров изготавливают виброрейки самостоятельно. Процедура изготовления устройства не составляет сложности, а полученный эффект ничем не уступает готовым приспособлениям.

Виброрейка для укладки бетона – как пользоваться устройством

Выполнять уплотнение и выравнивание бетонного раствора ручным инструментом достаточно сложно. Наличие электро- или бензинового мотора значительно облегчает задачу, вибрации образуются за счет работы двигателя и работник прилагает минимум усилий.

Работать с таким устройством – просто:

  • перед каждым использованием проводится внешний осмотр приспособления, определяется его исправность, выявляются возможные дефекты;
  • работник должен быть одет в специальную одежду, резиновую обувь;
  • перемещение инструмента зависит от модели – плавающий скользит по поверхности раствора, габаритный – передвигается по направляющим, которые устанавливаются до начала заливки бетонного раствора;
  • после заливки подготовленного рабочего состава приспособление протягивают по поверхности, образующиеся ямы и углубления заделывают раствором;
  • после окончания выравнивания и уплотнения инструмент необходимо хорошо очистить от остатков смеси;
  • небольшие неровности после застывания бетона удаляются путем обработки поверхности шлифовальным аппаратом.

Чтобы получить максимально качественный результат, уплотнение следует выполнять медленно, а также использовать исправный инструмент, который можно взять недорого в аренду у .

Для трамбовки и выравнивания неглубокой стяжки из бетона часто применяется несложный инструмент – виброрейка по бетону. Ее можно использовать как в дачном строительстве, так и в промышленных масштабах.

Виброрейка для бетона применяется тогда, когда требуется выполнить прочную и ровную бетонную заливку. Например, при таких работах:

  • устройство и восстановление цементных дорожных покрытий;
  • укладка малоподвижных растворов с содержанием воды до 20 %;
  • заливка полов;
  • бетонирование площадок разного назначения (пандусов, стоянок, паркингов);
  • подготовка свежей стяжки под облицовку напольной плиткой (керамической, композитной, каменной) и собственно монтаж.

Читать также: Что такое сож в токарном станке

При этом для тяжелого бетона нужно массивное оборудование, а для обычной смеси подойдут облегченные модели. В отдельную группу выделяют виброшвабры – инструмент для финишного выравнивания поверхности.

По сути, виброрейка для укладки бетона это своеобразное правило, сходное со штукатурным. Однако стяжка из бетона – материал довольно тяжелый, поэтому простого механического воздействия недостаточно. Для эффективного выравнивания инструмент дополнительно оснащается вибрационным механизмом, приводимым в действие двигателем.

Колебания от дебалансира передаются на длинную плоскую рейку, соприкасающуюся с залитым в опалубку раствором. Под ее воздействием из верхних слоев бетона удаляются излишки воздуха, а сама смесь уплотняется. Дополнительно выполняется разглаживание поверхности состава.

В результате получают качественное цементное покрытие с высокой механической прочностью, увеличенной на 20-30% морозостойкостью и длительным сроком службы.

Конструкционно виброрейки для укладки бетона делятся всего на три вида:

1. Нераздвижные, плавающие – самый простой инструмент для бытового использования.

Их сфера применения ограничивается длиной жестко зафиксированной или плавающей рейки (до 3 м), но можно купить оборудование со сменными насадками разной длины. Мощность виброреек с неизменной конфигурацией не превышает 1,2 кВт. Дешевле всего обходятся агрегаты отечественных производителей: Красный Маяк (серия ЭВ) и ТСС.

2. Раздвижные или телескопические – такое решение делает инструмент практичным и универсальным, позволяя осуществлять укладку и трамбовку бетона на любых площадях.

Выдвижные элементы увеличивают рабочую длину виброрейки до 10 м. Как правило, такие модели имеют сдвоенную выравнивающую рамку. Выпускаются компаниями, специализирующимися на профессиональном оборудовании – Euroscreed, Masalta.

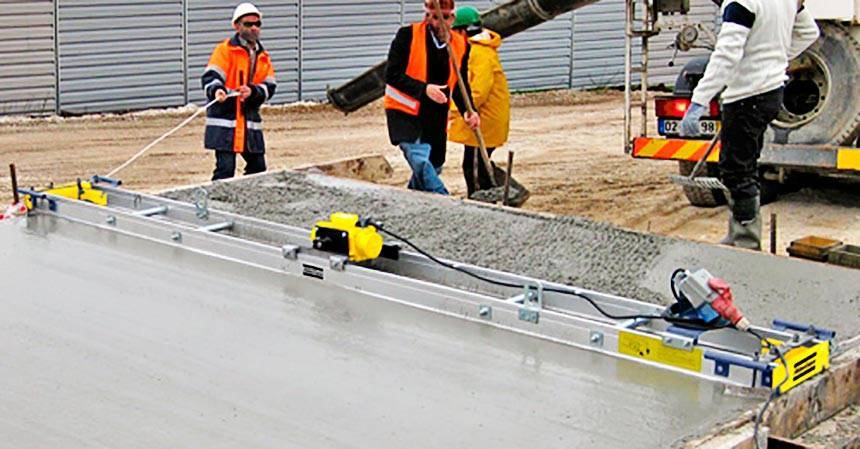

3. Секционные – увеличение длины рабочей части виброрейки осуществляется присоединением к правилу добавочных секций.

Они представляют собой треугольные рамы, крепящиеся болтовыми соединениями к наборной конструкции. Кроме того, подобные модели отличаются высокой функциональностью и удобной системой регулировки.

Существуют отличия и профилей виброреек. Для производства используется стальной швеллер или камерные алюминиевые профили, соединенные попарно. Некорродирующий алюминий легче, долговечнее и проще в уходе. Зато сталь обходится дешевле, что гораздо важнее при небольшом объеме работ. Также вместо одного правила может присутствовать двойная рамная конструкция, с помощью которой укладка бетона и его выравнивание выполняются быстрее.

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

  • передача низкочастотных колебаний через поверхность бетона вглубь массива;
  • формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

  • профессиональное оборудование, купленное в магазине;
  • виброрейка, своими руками изготовленная в домашних условиях.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

  • заливать полы;
  • обустраивать площадки;
  • бетонировать стяжку;
  • обеспечивать горизонтальность дорожных покрытий;
  • строить пешеходные переходы;
  • возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

  • металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
  • малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
  • консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

  • ускоренного вывода влаги из массива после укладки бетона;
  • повышения однородности бетонной смеси;
  • удаления из бетона воздушных включений;
  • повышения прочностных свойств монолита;
  • обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

возрастает прочность;

Виброрейка для бетона с направляющими

  • повышается износостойкость;
  • увеличивается продолжительность эксплуатации;
  • растет плотность;
  • улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

  • универсальности;
  • компактности;
  • функциональности;
  • практичности;
  • надежности.

Виды виброреек и их цена

Виброрейки применяются как для трамбовки залитой смеси на определенную глубину, так и для выравнивания ее поверхности.

Для работы на разных площадях и в различных условиях применяется оборудование с соответствующими характеристиками.

В зависимости от типа приводного двигателя виброрейки делятся на:

Электрические

Могут эксплуатироваться только при подключении к сети.

Среди отличий следует отметить относительно небольшой вес виброузла, возможность эксплуатации внутри помещений, невысокие мощности, габариты и массу, за исключением секционных вариантов исполнения.

Самые дешевые модели обойдутся в 10 тыс. рублей.

Бензиновые

Модели – по сравнению с предыдущим вариантом более габаритные и тяжелые вибрационные машины, которые допускается использовать только снаружи помещений из-за выделения в процессе работы продуктов горения.

С другой стороны, конструкция с ДВС полностью автономна, не зависит от сети.

Стоимость от 40 тыс. рублей.

По способу применения виброрейки делятся на:

Плавающие

Способны обрабатывать до 3 – 5 метров ширины рабочей плоскости, трамбовать материал на глубину до 150 – 180 мм.

Для начала работы инструмент устанавливают на залитый или уложенный раствор, после чего ведут его в направлении на себя.

Широкое распространение получили модели со сменным профилем, зачастую сделанным из алюминия.

Это позволяет устанавливать профиль требуемой длины, упрощает транспортировку.

Весят поверхностные модели в сборе обычно порядка 15 – 25 кг, с таким небольшим весом легко справляется один оператор.

Ценник начинается от 20 тыс. рублей, может превышать 100 тыс.

Модели с направляющими

Применяют для разглаживания грубых неровностей, способны воздействовать на слой бетона толщиной до 300 мм.

Сначала выставляют направляющие строго с соблюдением определенного уровня и угла, только после этого производят заливку раствора.

В процессе работы виброрейку устанавливают на подготовленные направляющие, и медленно двигают ее с оптимальной для выравнивания поверхности скоростью.

Протаскивание обычно производят за проушины, расположенные с противоположных сторон рабочей рейки.

По принципу работы можно сравнить с оштукатуриванием стены правилом по маякам, но с довольно серьезным вибрационным воздействием.

Цена от 12 тыс. за модели со сплошным профилем.

По назначению виброрейки делятся на:

Двойные

Варианты для бетона – для уплотнения и выравнивания бетонных поверхностей с применением направляющих.

Конструктивно рабочая часть инструмента состоит из двух параллельных профилей в основном прямоугольного сечения, неподвижно связанных между собой жесткими фиксаторами, что образует своеобразную рамку.

Перемещается такое оборудование по направляющим, а за счет пары профилей позволяет выполнять всего один проход.

Модели для затирки

К трамбовочному оборудованию относятся условно из-за специфики функционала, применяются на заключительном этапе работ для устранения неровностей на бетонных поверхностях.

По типу рабочего профиля виброрейки бывают:

Жесткие

Фиксированной длины, которая обычно не превышает 3 м (есть исключения), иначе возникнут серьезные неудобства при транспортировке между объектами.

Стоимость 20 – 40 тыс. рублей.

Телескопические

Прямоугольные рамки с раздвижными рейками, что позволяет за один проход выравнивать большую площадь раствора.

Перед началом работы модель раскладывают на требуемую ширину.

Раздвижные модели более удобны в транспортировке за счет того, что их длина в сложенном виде сокращается почти в 2 раза.

Стоимость 25 – 50 тыс. рублей.

Секционные

Основное назначение работа в промышленном строительстве.

Требуемая длина рейки набирается из рамочных секций по 1 – 2 метра в стационарных условиях.

Итоговая длина собранных секций может достигать 25 м.

Эти модели могут производить уплотнение на глубину до 120 мм.

Реверсивные

Имеет коробчатый профиль с закругленными с двух сторон краями, что позволяет уплотнять бетон, двигая агрегат как «на себя», так и «от себя», в отличие от того же Г-образного профиля.

Выровненную и утрамбованную поверхность, как правило, обрабатывают затирочными устройствами.

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Это интересно: Свадебная укладка на короткие волосы 2020 год

Виды виброреек и их цена

Виброрейки применяются как для трамбовки залитой смеси на определенную глубину, так и для выравнивания ее поверхности.

Для работы на разных площадях и в различных условиях применяется оборудование с соответствующими характеристиками.

В зависимости от типа приводного двигателя виброрейки делятся на:

Электрические

Могут эксплуатироваться только при подключении к сети.

Среди отличий следует отметить относительно небольшой вес виброузла, возможность эксплуатации внутри помещений, невысокие мощности, габариты и массу, за исключением секционных вариантов исполнения.

Самые дешевые модели обойдутся в 10 тыс. рублей.

Бензиновые

Модели – по сравнению с предыдущим вариантом более габаритные и тяжелые вибрационные машины, которые допускается использовать только снаружи помещений из-за выделения в процессе работы продуктов горения.

С другой стороны, конструкция с ДВС полностью автономна, не зависит от сети.

Стоимость от 40 тыс. рублей.

По способу применения виброрейки делятся на:

Плавающие

Способны обрабатывать до 3 – 5 метров ширины рабочей плоскости, трамбовать материал на глубину до 150 – 180 мм.

Для начала работы инструмент устанавливают на залитый или уложенный раствор, после чего ведут его в направлении на себя.

Широкое распространение получили модели со сменным профилем, зачастую сделанным из алюминия.

Это позволяет устанавливать профиль требуемой длины, упрощает транспортировку.

Весят поверхностные модели в сборе обычно порядка 15 – 25 кг, с таким небольшим весом легко справляется один оператор.

Ценник начинается от 20 тыс. рублей, может превышать 100 тыс.

Модели с направляющими

Применяют для разглаживания грубых неровностей, способны воздействовать на слой бетона толщиной до 300 мм.

Сначала выставляют направляющие строго с соблюдением определенного уровня и угла, только после этого производят заливку раствора.

В процессе работы виброрейку устанавливают на подготовленные направляющие, и медленно двигают ее с оптимальной для выравнивания поверхности скоростью.

Протаскивание обычно производят за проушины, расположенные с противоположных сторон рабочей рейки.

По принципу работы можно сравнить с оштукатуриванием стены правилом по маякам, но с довольно серьезным вибрационным воздействием.

Цена от 12 тыс. за модели со сплошным профилем.

По назначению виброрейки делятся на:

Двойные

Варианты для бетона – для уплотнения и выравнивания бетонных поверхностей с применением направляющих.

Конструктивно рабочая часть инструмента состоит из двух параллельных профилей в основном прямоугольного сечения, неподвижно связанных между собой жесткими фиксаторами, что образует своеобразную рамку.

Перемещается такое оборудование по направляющим, а за счет пары профилей позволяет выполнять всего один проход.

Модели для затирки

К трамбовочному оборудованию относятся условно из-за специфики функционала, применяются на заключительном этапе работ для устранения неровностей на бетонных поверхностях.

По типу рабочего профиля виброрейки бывают:

Жесткие

Фиксированной длины, которая обычно не превышает 3 м (есть исключения), иначе возникнут серьезные неудобства при транспортировке между объектами.

Стоимость 20 – 40 тыс. рублей.

Телескопические

Прямоугольные рамки с раздвижными рейками, что позволяет за один проход выравнивать большую площадь раствора.

Перед началом работы модель раскладывают на требуемую ширину.

Раздвижные модели более удобны в транспортировке за счет того, что их длина в сложенном виде сокращается почти в 2 раза.

Стоимость 25 – 50 тыс. рублей.

Секционные

Основное назначение работа в промышленном строительстве.

Требуемая длина рейки набирается из рамочных секций по 1 – 2 метра в стационарных условиях.

Итоговая длина собранных секций может достигать 25 м.

Эти модели могут производить уплотнение на глубину до 120 мм.

Реверсивные

Имеет коробчатый профиль с закругленными с двух сторон краями, что позволяет уплотнять бетон, двигая агрегат как «на себя», так и «от себя», в отличие от того же Г-образного профиля.

Выровненную и утрамбованную поверхность, как правило, обрабатывают затирочными устройствами.

Описание и принцип действия

Виброрейка для укладки бетона относится к специфическим видам оборудования, которые применяются в строительстве на профессиональном уровне. С ее помощью осуществляются укладка, утрамбовка и выравнивание бетона. Причем такие работы по уплотнению могут вестись практически на любой поверхности.

Конструктивно данный агрегат представляет собой раму из металла, на которой закрепляются вибрирующий механизм. В процессе работы раму необходимо установить на уплотняемую поверхность. После запуска устройства от двигателя на вибратор поступает вращательный момент.

Возникающие колебания передаются на стальную или алюминиевую раму, а затем и на поверхность бетона. После уплотнения участка, обрабатываемого механизмом, при помощи рукоятки виброрейку постепенно перемещают на новый участок.

В результате вибрирующих движений излишки воды и воздуха из бетона удаляются. За счет этого уровень износостойкости конструкции и ее долговечность существенно повышаются.

Вывод

Итоговый продукт будет максимально соответствовать требованиям.

Итоговый продукт будет максимально соответствовать требованиям.

Инструкция по укладке состава в опалубку при помощи глубинных устройств:

Поверхностные вибраторы для уплотнения бетона

По типу поверхностные устройства подразделяются на площадочные и виброрейки. Принцип работы устройств такого типа основан на передачи механических колебаний через прямоугольную металлическую площадку или через удлиненную металлическую рейку (виброрейка).

Площадочные поверхностные вибраторы

Применяются для уплотнения в армированных или неармированных поверхностях: полы, перекрытия, дорожные покрытия с толщиной слоя не более 250 мм.

Конструкция площадочного типа устройства состоит из следующих деталей:

Поверхностный вибратор — виброрейка

Виброрейка (вибробрус) применяется для устройства армированных и неармированных монолитных полов и дорожных покрытий. Поверхностный агрегат данного типа предназначен для разравнивания и уплотнения раствора на больших площадях.

Виброрейка состоит из вибратора (электродвигателя), установленного на металлическую рейку.

По типу двигателя, установленного на виброрейке, агрегаты этого вида делятся на электрические и бензиновые.

Тип устройства на бензиновом приводе отличается от электрического, более мощным двигателем и автономностью в использовании. Применяется, в основном, в промышленном строительстве для заливки полов и дорожных покрытий.

Устройства могут быть следующих видов:

Наружный вибратор

При бетонировании объемных сборных железобетонных конструкций к опалубке могут крепиться несколько вибраторов. Питание его происходит через понижающий трансформатор с выходным напряжением 36 в.

Они могут применятся и как вспомогательное оборудование.

Виброплощадки

Направленные колебания, производятся при помощи двух одинаковых вибраторов, вращающихся с равной угловой скоростью в разных направлениях.

Вибростол представляет собой металлическую столешницу, установленную на пружины или амортизаторы (см. фото).

Вибрирование при производстве работ дает возможность эффективно удалить пузырьки воздуха и избежать неравномерного распределения заполнителя в структуре бетона. В результате получается качественный бетон с высокими эксплуатационными характеристиками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
