Дифференциальный манометр

Типы измерительных приборов

Манометры — это компактные приборы, предназначенные для измерения избыточного давления рабочей среды. С их помощью производится визуальный контроль за технологическим процессом. Технологическое оборудование может разрушиться при увеличении максимального значения.

Для многих встает проблема, какие бывают манометры и для чего. В зависимости от типа среды, способа снятия показаний и места установки различают следующие виды:

  • В зависимости от измерительного механизма:
    • мембранные;
    • пружинные;
    • жидкостные;
    • электроконтактные;
    • дифференциальные.
  • По функциональной нагрузке:
    • показывающие;
    • измерительные;
    • сигнализирующие;
    • образцовые;
    • высокоточные;
    • управляющие,
    • контрольные,
    • специальные.
  • По типу корпуса:
    • виброустойчивые;
    • взрывозащищенные,
    • коррозионно-стойкие.
  • По месту расположения:
    • технические;
    • судовые;
    • железнодорожные.
  • По способу отображения информации:
    • стрелочные;
    • самопишущие;
    • жидкостные.

Пружинный прибор предназначен, чтобы измерять показатели повышенной нагрузки жидкости или газа. Технология измерения основана на способности деформирования под действием нагрузки. К пружине закреплена указательная стрелка. Перед стрелкой располагается панель с расчерченной шкалой.

В другом варианте такого прибора выступает трубка Бурдона. Она имеет форму полусферы и, с одной стороны, глухая. Подаваемая нагрузка разгибает трубку, а одновитковая пружинка с индикаторной стрелкой поворачивается вокруг оси на угол расправления.

Мембранные измерители отличаются от пружинных приборов принципом измерения. Работают они за счет пневматической компенсации. Прогибание мембраны зависит от приложенной нагрузки.

Вариантов измерительных механизмов множество:

  • мембрана плоская гофрированная;
  • сильфонная мембрана.

Жидкостные манометры работают по образу сообщающихся сосудов. В них два столба жидкости уравновешиваются. Можно сказать, что таким способом измеряется гидростатическое давление. На одной из трубок находится шкала. Приборы имеют малый диапазон измерения 10−100 Па и поэтому используются в лабораториях.

Электроконтактные измерители используются для определения значений разряжения (вакуума). К ним относятся вакуумметры и мановакуумметры. Работают с нейтральными жидкостями и газами, потому что изготавливаются из стали и латуни.

Образцовые манометры, по сути своей, являются эталонами, при помощи которых происходит проверка исправности рабочих манометров. Они имеют высокую точность благодаря зубчатой передаче передаточного механизма.

Специальные манометры названы так, потому что предназначены для измерения давления газов одного типа. Например, ацетилена, аммиака, кислорода и прочих. На передней части прибора указывается назначение, а его корпус окрашивается в определенный цвет:

  • черный — углекислота;
  • синий — кислород;
  • красный — пропан;
  • желтый — аммиак.

Виброустойчивые приборы предназначаются для отслеживания высокого скачкообразного давления или для сред, вызывающих сильные вибрации.

Самопишущие приборы производят измерения и сразу же производят запись результатов в виде диаграммы.

Судовыми манометрами производится измерение воды и пара в котлах, масла и дизельного топлива для силовой установки. При работе в условиях повышенной влажности они должны быть влаго- и виброустойчивыми.

Железнодорожные, как видно из названия, используются в локомотивах и подвижных составах железнодорожного транспорта. Их особенностью является преобразование полученных результатов в электронный и другой вид.

Дифференциальные приборы относятся к категории сложного оборудования. Работа измерителя основана на деформировании нескольких блоков, входящих следящий механизм. Определение показаний происходит после уравновешивания блоков, когда стрелка перестает перемещаться.

Каждый прибор имеет погрешность измерений и манометры не исключение. Они делятся на несколько точностных классов:

  1. 0,15;
  2. 0,25;
  3. 0,4;
  4. 0,6;
  5. 1,0;
  6. 1,5;
  7. 2,5;
  8. 4,0.

Программное обеспечение

Программное обеспечение манометров дифференциальных цифровых ДМЦ-01 разделяется на две части:

1.    Метрологически незначимая часть, состоящая из внешнего программного обеспечения (для модификации М), используемого для наглядного представления результатов измерений на экране персонального компьютера, считывания результатов измерений из памяти манометров, а также ведения архива данных. Для модификации А сбор результатов измерений может быть осуществлен любой терминальной программой, например, при помощи HyperTerminal, входящей в стандартный комплект поставки операционной системы Microsoft Windows.

2.    Метрологически значимая часть, состоящая из внутреннего программного обеспечения. Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса прибора на электронной плате. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности его изменения.

Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства манометра. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микроконтроллера вместе с программой, находящейся в его памяти.

Для отображения информации используется жидкокристаллический дисплей манометра.

Идентификация встроенного программного обеспечения может быть произведена при включении манометра, а внешнего – при запуске программы на ПК. Номер версии встроенного программного обеспечения индицируется на жидкокристаллическом дисплее манометра, а номер версии внешнего программного обеспечения индицируется во вкладке «О программе».

Значимой частью номера версии программного обеспечения является первая цифра. Цифры в номере после точки обозначают модификации программного обеспечения, заключающиеся в несущественных для технических характеристик изменениях (например, изменения шрифтов выводимой информации, порядка ее вывода на дисплее и в окне программы и т. п.) или устранениях незначительных программных дефектов.

Сведения об идентификационных данных внешнего ПО для манометров модификации М.

Наименование

Идентификационное

Номер версии

Цифровой

Алгоритм

программного

наименование

(идентификационный

идентификатор

вычисления

обеспечения

программного

номер) программного

программного

цифрового

обеспечения

обеспечения

обеспечения

идентификатора

(контрольная сумма

программного

исполняемого кода)

обеспечения

ДМЦ-01 М ПО

DMC MEM.exe

3.11

14A8339F

CRC32

Сведения об идентификационных данных встроенного ПО на основе микроконтроллера.

Наименование

Идентификационное

Номер версии

Цифровой

Алгоритм

программного

наименование

(идентификационный

идентификатор

вычисления

обеспечения

программного

номер) программного

программного

цифрового

обеспечения

обеспечения

обеспечения

идентификатора

(контрольная сумма

программного

исполняемого кода)

обеспечения

ДМЦ-01 А

dmc 01A.hex

1.09

BCEA5B60

CRC32

ДМЦ-01 О

dmc 01O.hex

1.30

4D21A91A

CRC32

ДМЦ-01 М

dmc 01M rs m t.hex

4.21

5DAC0D0C

CRC32

Уровень защиты программного обеспечения манометров дифференциальных цифровых ДМЦ-01 от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Для защиты от несанкционированного вскрытия прибора на стыке двух частей пластмассового корпуса и на одном из винтов под задней крышкой аккумуляторного отсека наклеены специальные пломбы, которые разрушаются при попытке вскрыть прибор.

На заднем шильдике с наименованием прибора, его заводским номером и датой выпуска, в местах скручивания частей прибора винтами, сделана специальная перфорация, которая разрушается при попытке вскрытия прибора.

Места наклеивания специальной пломбы и перфорации заднего шильдика указаны на рис. 2.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра «не скакали» при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Как правильно измерить давление

Манометры существуют разные, следовательно, и принцип работы у них отличается. Пользоваться манометром несложно, какой бы тип механизма не находился в ваших руках. А чтобы данные отличались высокой точностью и не пришлось делать повторные замеры, необходимо придерживаться некоторых правил:

  1. Измерения нужно проводить на полностью остывших колёсах. После движения автомобиля нужно выждать не менее 3 часов. Связано это с наличием взаимосвязи между давлением и температурой газов, которые находятся в замкнутом пространстве. В нагретом колесе давление будет на 15% больше от его реального показателя. В зимнее время измеряемый показатель будет заниженным примерно на 10%.
  2. Контроль должен быть регулярным. На изношенной резине, которая интенсивно эксплуатируется, желательно выполнять замеры перед каждым выездом. В других случаях будет разумно выполнять проверку каждую неделю.
  3. Цифровые устройства могут проводить замер в тот момент, когда система отсоединяется от ниппеля. Такая ситуация объясняется перекалибровкой. В таких ситуациях именно заключительное показание будет наиболее точным.
  4. В случае с шинами, которые отличаются от стандартных, ориентироваться нужно на рекомендации производителя резины.
  5. Измерения правильно проводить в автомобиле, который не загружен. С грузом давление должно быть выше нормы.
  6. Для передвижения по песку можно давление сделать несколько ниже нормы. В этом случае автомобилю будет проще передвигаться по такой дороге, сцепление с дорогой станет более уверенным и возрастёт проходимость ТС. Каменистый грунт, снеговой наст и лужи не являются поводом для экспериментов с показателями резины.

Не пренебрегайте покупкой манометра, ведь за давлением в шинах нужно следить постоянно. Низкий, равно как и высокий, уровень будет снижать безопасность передвижения.

#Давление#Как пользоваться#Прибор

Особенности дифференциальных микроманометров

Это мобильные приборы для замера разности давления до 3 кПа. Конструктивно эти приборы состоят из одной трубы, в которой устанавливают средства регулировки. Самая широко применяемая схема, представляет собой наклонную трубку. В полевых условиях традиционно применяют карманный дифманометр, которые отличает простота использования, но доработанная конструкция негативно сказывается на точности измерения.

Дифманометры монтируют в системы контроля технических систем и их безопасности. Они занимают место как обособленный прибор, так как составная часть технологической цепочки плотно взаимодействуя с управляющими приборами.

Между тем современные изделия, например, уже упоминавшийся дифференциальный манометр ДМЦ-01М обеспечивает ведение статистического материала по измеряемым параметрам. Это прибор может быть поставлен вместе с интерфейсом RS-232, это позволяет выполнить соединение дифманометра с персональным компьютером. В результате появляется возможность построения на основании относительно небольшого прибора станцию автоматического контроля с определенным набором функций диспетчеризации.

Но следует отметить, что цена такого изделия довольно высока, она может достигать суммы в 35 тысяч рублей. Приборы, обладающие меньшим функционалом, будут стоить, разумеется, дешевле, но и при этом их возможности останутся на месте.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

  • Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
  • Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.
  • Напорометр — это манометр малого избыточного давления (+40) кПа.
  • Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
  • Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).
  • Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

  • Расположение штуцера — осевое или радиальное.
  • Диаметр резьбы штуцера.
  • Класс точности прибора.
  • Диаметр корпуса.
  • Предел измеряемых значений.

Виды манометров

Везде, где нужно контролировать уровень давления, необходима установка таких приборов. В противном случае не избежать нарушений технологических процессов, что, в свою очередь, может спровоцировать критическую ситуацию. Выделяют 7 групп манометров в зависимости от ожидаемых условий работы.

Образцовые манометры

  • Для проверки измерительного оборудования (других манометров).
  • Работают с минимальной погрешностью в разных средах.
  • Класс точности – от 0,05 до 0,2.

Электроконтактные

  • Обеспечивают контроль и предупреждение о достижении критического уровня разрушающей нагрузки.
  • Работают со встроенным механизмом управления электросетями: при достижении критических нагрузок отключают оборудование или сбрасывают давление до безопасного уровня через клапан.
  • Могут применяться в жидких и газообразных средах.

Общетехнические

  • Могут использоваться в незамерзающих средах.
  • Отличаются хорошей устойчивостью к вибрации.
  • Монтируются на транспортных и отопительных системах.
  • Класс точности – 1,0-2,5.

Самопишущие

  • Обеспечивают визуальный контроль состояния системы, а также фиксацию показателей.
  • Записывают данные в виде диаграммы, по которой можно проследить уровень давления в динамике.
  • Используются в основном на предприятиях пищевой промышленности и тепловых электростанциях.

Специальные

  • Для работы со специальными газами (например, аммиаком, аргоном)
  • Выпускаются в цветных корпусах, что позволяет отличить их от других устройств.
  • Класс точности – от 1,0 до 2,5.

Железнодорожные

  • Для механизмов, обслуживающих рельсовый электротранспорт.
  • Отличаются повышенной стойкостью к вибрации.
  • Постоянное механическое воздействие на корпус не приводит к искажению полученных данных.

Судовые

  • Поставляются в корпусе, защищенном от внешнего воздействия и атмосферных осадков.
  • Могут устанавливаться не только на судах, но и на уличных газовых распределителях.
  • Подходят для жидких и газообразных сред.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Модели фирмы Testo

является одним из ведущих разработчиков измерительных и метрологических устройств. Сегмент дифманометров представлен несколькими сериями, которые используются в вентиляционных системах, газопроводах, котельной автоматике и другом оборудовании. В числе наиболее популярных моделей этой марки можно назвать дифференциальный манометр Testo 510, работающий в диапазоне от 0 до 100 гПа. Аппарат достаточно простой, как в физическом обращении, так в управлении электронным функционалом. На поверхности располагаются магниты для удобной инсталляции, а посредством эргономичной рабочей панели пользователь может настраивать прибор на разные режимы измерения, подключая также средства компенсации по температуре и плотности воздуха.

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Устройство дифференциального манометра

Большинство моделей содержат в конструкции целый комплекс манометрических деталей, функциональных компонентов и трубок для коммуникации между средами. Обязательным является и наличие нескольких измерительных камер, которые отделяются друг от друга именно манометрическими приспособлениями. В типовой схеме работы эти устройства и выполняют функции чувствительного элемента, фиксирующего разность давлений. Изменение состояния с колебанием той или иной характеристики в одной из сред дает сигнал и активируется механизм индикации. Опять же, средства выражения данных у дифференциального манометра различаются, как и реакции на изменения в системе в принципе. Корпус прибора выполняется из защищенных материалов – высокопрочного пластика или металла с антикоррозийным покрытием. Также корпус может иметь специальные элементы для установки, переноса или расположения в вязких и агрессивных средах

Особенно наличие таких дополнений важно для моделей прибора, которые используются в химической промышленности

Манометр дифференциального давления

Таким пространным вступлением, я хотел представить новую серию статей про различные измерительные приборы, самого широкого назначения. Далее читаем про манометр дифференциального давления или сразу выбирайте манометры деформационные дифференциального давления для своих нужд.

Назначение дифманометра, заложено в его названии. Манометр это прибор для измерений давления газа или жидкости. Дифференциальный означает, что прибор измеряет разницу двух величин сравнением. Читателям этого сайта хорошо знакомо понятие дифференциального тока, есть такое понятие и для давления. В отличие от абсолютного давления, нолём измерения которого является вакуум, дифференциальное давление сравнивает два давления, одно из которых выбрано за контрольное.

Например, у вас бак с закачанной в него жидкостью или газом. Жидкость (газ) находится под давлением величиной X. Со временем, уровень жидкости понизился, это значит, что давление упало до значения Y. Разница между этими давлениями и будет дифференциальное давление, которое должен показать манометр дифференциального давления.

Во многих технологических процессах падение давления технологически недопустимо и даже опасно. Дифференциальные манометры следят за этим, более того при достижении минимальных величин, манометры могут управлять отключением процесса или сигнализировать о проблеме.

Работает манометр дифференциального давления в газообразных средах и жидкостях. Идеально подходят и активно используются для измерений потерь давления в фильтрах кондиционирования, а также в системах вентиляции. Используются дифференциальные манометры в системах отопления и водоснабжения, для измерения разницы давлений при прохождении насосов и фильтров.

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента, который и фиксирует разницу давлений.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

По способу подачи данных можно выделить следующие модификации устройства.

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

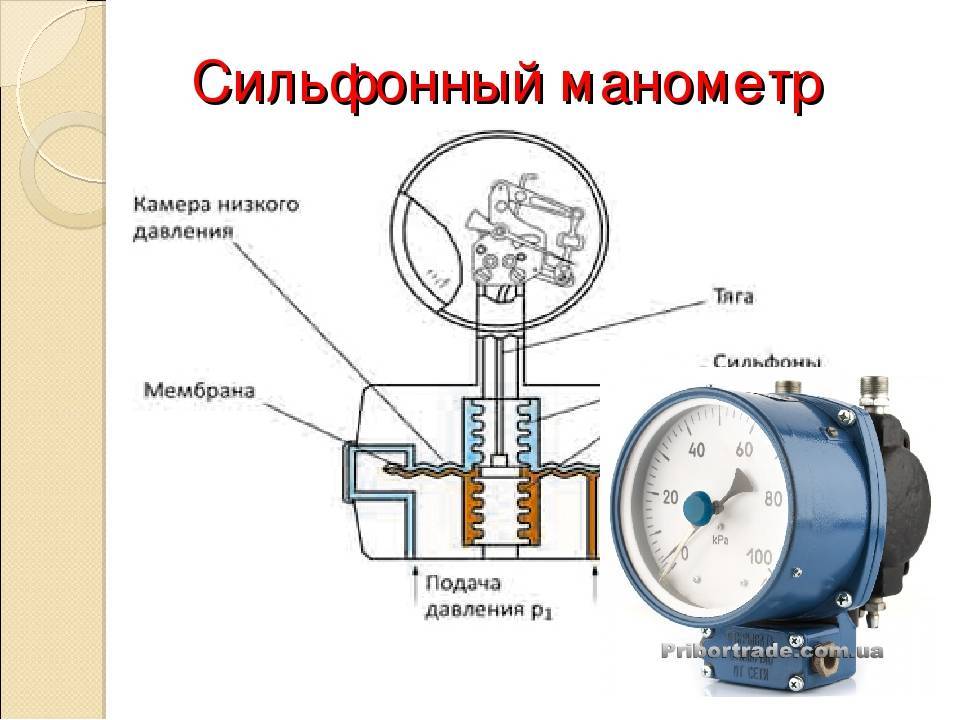

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Рекомендации по выбору

Расчетные операции с показателями давления требуют использования надежного прибора, максимально соответствующего условиям эксплуатации

В связи с этим важно определиться с перечнем функций, которые будет выполнять прибор. К примеру, дифференциальный манометр Testo 510 способен обеспечивать точные показания с температурной компенсацией и предоставлять данные на цифровом дисплее

В некоторых случаях требуется сигнализирующая модель, поэтому следует учитывать наличие данной опции.

Для максимально корректных данных заранее нужно сопоставить характеристики устройства с возможностью эксплуатации в конкретной рабочей среде. Не все приборы могут применяться в кислородных, аммиачных и фреоновых средах. По крайней мере, их точность может быть низкой.

Модели компании WIKA

Еще один российский производитель, предлагающий как стандартные исполнения диманометров, так и узкоспециализированные модели с дополнительными опциями и расширенными рабочими диапазонами. Например, помимо основной функции контроля разности давлений некоторые версии позволяют в той же обслуживаемой системе отслеживать состояние насосов, фильтров, вентиляционных установок и другого инженерного оборудования. Как и дифференциальные манометры Testo с цифровой индикацией, аппараты WIKA из линейки DELTA-plus поддерживают несколько вариантов представления данных. Доступны пользователю и различные инструменты обработки данных с широким спектром каналов операторского оповещения. Разрабатывает производитель и специальные версии для эксплуатации в суровых условиях. Это модели, выполненные из высококачественных стойких материалов, защищенные от повышенных температур, влажности и механических воздействий.

Применение контрольной стрелки максимального перепада давления.

Контрольная стрелка максимального перепада давления (следящий указатель) — это дополнительная стрелка на шкале прибора, которая служит для индикации максимального достигнутого перепада давления среды в процессе эксплуатации прибора.  Основная указательная стрелка прибора имеет возможность перемещать контрольную стрелку в сторону роста давления по мере увеличения перепада давления. При снижении перепада давления основная стрелка прибора возвращается в сторону меньших значений, а контрольная стрелка остается на величине максимального достигнутого значения. Для установки стрелки указателя максимального значения в нулевое положение данный указатель имеет ручку, расположенную с внешней стороны шкалы прибора.

Дифманометр с контрольной стрелкой максимального перепада давления

На удаленных объектах, на которых отсутствует постоянный технологический персонал, может произойти прорыв фильтрующего элемента. Оператор, при очередном посещении объекта, зафиксирует нулевой перепад давления и может сделать ошибочный вывод, что фильтр находится в удовлетворительном состоянии. Без контрольной стрелки невозможно точно проанализировать предыдущие показания, поэтому рекомендуется снабжать данной опцией все приборы, предназначенные для местной индикации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
