Виды редукторов: назначение, устройство, типы

Как решить проблему поломки автомобильного редуктора

Поскольку мы разобрались, для чего необходим редуктор в автомобиле и изучили основные поломки, следует изучить способы решения возникших проблем. Чтобы редуктор не вышел неожиданно из строя, необходимо соблюдать технологический регламент обслуживания транспортного средства и не забывать о замене трансмиссионной жидкости через каждые 100 000 км пробега.

Вторым вариантом, когда потребуется провести срочную замену трансмиссионной жидкости, является вынужденная замена сальников. Такой вариант также приветствуется автомобильными пользователями.

Если вы обнаружили в работе трансмиссии автомобиля какие-то неполадки, указывающие на сбой в работе редуктора в автомобиле, незамедлительно обратитесь в автомобильный сервис для полноценной диагностики. Это позволит избежать непредвиденных трат и заметно сократить стоимость ремонта и обслуживания.

Одинарные главные передачи

Одинарные главные передачи состоят из одной пары шестерен.

Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении двигателя и размещается в общем картере с коробкой передач и сцеплением (см. Двухвальные коробки передач ВАЗ и АЗЛК рисунок 2). Ее передаточное число равно 3,5…4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная.

Коническая главная передача (рисунок 2, а) применяется на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Оси ведущей 1 и ведомой 2 шестерен в конической главной передаче лежат в одной плоскости и пересекаются, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие размеры и позволяет снизить центр тяжести автомобиля. КПД конической главной передачи со спиральным зубом 0,97…0,98. Передаточные числа конических главных передач 3,5…4,5 у легковых автомобилей и 5…7 у грузовых автомобилей и автобусов.

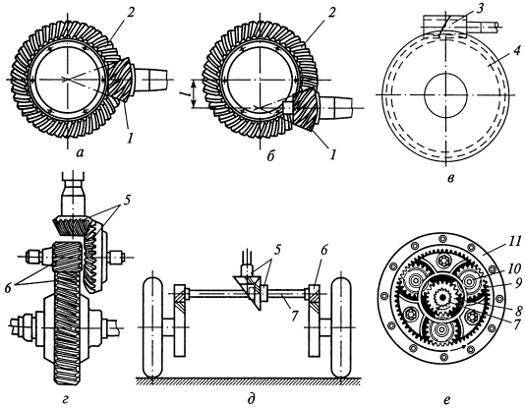

Рисунок 2 — Главные передачи

а, б, в — одинарные; г, д — двойные; е — редуктор; 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — червяк; 4 — червячная передача; 5 — коническая шестерни; 6 — цилиндрические шестерни; 7 — полуось; 8 — солнечная шестерня; 9 — сателлит; 10 — ось; 11 — коронная шестерня; l – гипоидное смещение

Гипоидная главная передача (рисунок 2, б) имеет широкое применение на легковых и грузовых автомобилях. Оси ведущей 1 и ведомой 2 шестерен гипоидной главной передачи в отличие от конической не лежат в одной плоскости и не пересекаются, а перекрещиваются. Передача может быть с верхним или нижним гипоидным смещением l. Гипоидная главная передача с верхним смещением используется на многоосных автомобилях, так как вал ведущей шестерни должен быть проходным, а на переднеприводных автомобилях — исходя из условий компоновки. Главная передача с нижним гипоидным смещением широко применяется на легковых автомобилях.

Передаточные числа гипоидных главных передач легковых автомобилей 3,5…4,5, а грузовых автомобилей и автобусов 5…7. Гипоидная главная передача по сравнению с другими более прочная и бесшумная, имеет высокую плавность зацепления, малогабаритная и ее можно применять на грузовых автомобилях вместо двойной главной передачи. Она имеет КПД, равный 0,96…0,97. При нижнем гипоидном смещении имеется возможность ниже расположить карданную передачу и снизить центр тяжести автомобиля, повысив его устойчивость. Однако гипоидная главная передача требует высокой точности изготовления, сборки и регулировки. Она также требует из-за повышенного скольжения зубьев шестерен применения специального гипоидного масла с сернистыми, свинцовыми, фосфорными и другими присадками, образующих на зубьях шестерен прочную масляную пленку.

Червячная главная передача (рисунок 2, в) может быть с верхним или нижним расположением червяка 3 относительно червячной шестерни 4, имеет передаточное число 4…5 и в настоящее время используется редко. Ее применяют на некоторых многоосных многоприводных автомобилях. По сравнению с другими типами червячная главная передача меньше по размерам, более бесшумна, обеспечивает более плавное зацепление и минимальные динамические нагрузки. Однако передача имеет наименьший КПД (0,9…0,92) и по трудоемкости изготовления и применяемым материалам (оловянистая бронза) является самой дорогостоящей.

История

Процесс промышленной революции был ознаменован переходом деревянных деталей к металлическим. Движители на ветряной и водяной тяге уже создавали такие усилия, которые деревянным деталям было выдержать сложно. Основным фактором промышленной революции явилось создание более совершенных механизмов, поиск новых энергетических ресурсов. Появление паровой машины потребовало наличие очень больших мощностей. Следовательно появилась нужда в конструировании металлических редукторов. К середине девятнадцатого века ручные ткацкие станки уже стали отходить далеко на задний план и заменяться механическими с втрое большей производительностью.

Энергия стала дешеветь, что привело к повышению быстродействия станков и укрепило их экономическое преимущество. Паровой двигатель обладал достаточной мощью, чтобы запускать несколько текстильных станков. Станки размещали вокруг парового двигателя для повышения КПД. Паровой двигатель развязал руки производственным возможностям, что позволило строить предприятия как у воды, так и в тех местах, где были уголь, транспорт, рабочие руки и рынки сбыта. Новое время селекционировало оптимальные конструкции зубчатых передач.

Большую популярность обрели именно те, которые выдавали наиболее высокий экономический эффект. Середина 19 века ознаменовалась появлением первых серийных редукторов. Ну а появление через несколько лет двигателей внутреннего сгорания и электрического привода, ознаменовало создание редукторов с заданными параметрами. Зубчатые механизмы передавали вращательные движения от двигателей с высокими оборотами и преобразовывали их параметры. Даже первейшие образцы электродвигателей и внутреннего сгорания были наделены слишком большой скоростью и моментом, что, априори, не подходило к использованию в промышленности. Сегодня, конечно же сложно найти любое транспортное средство или технологическое оборудование, которое лишено зубчатого механизма. Редукторы применяются практически во всех автомобилях и технологическом оборудовании. Как Вы уже поняли, зубчатые передачи прошли много лет развития.

Классификация редукторов

На сегодняшний день типы редукторов классифицируются на основе:

  • типа механической передачи;
  • расположения элементов в пространстве;
  • конструктивных особенностей.

В зависимости от расположения элементов они бывают вертикального и горизонтального исполнения. Среди различных типов можно выделить традиционные механические и мотор-редукторы (с дополнительно установленной двигательной установкой).

Основная, общепринятая классификация редукторов разработана в зависимости от типа передачи и по форме шестерен:

Цилиндрический и конический редуктор

В основе таких моделей используются конические и цилиндрические передачи. Данный тип прямого редуктора характеризируется высоким уровнем КПД (более 80%, в зависимости от количества зубьев). Еще одним преимуществом является практически полное отсутствие нагрева из-за отсутствия нагревающихся элементов. Это позволяет добиться простоты механизма, отсутствия необходимости в дополнительных мерах охлаждения. Данный тип получил высокую популярность благодаря надежности и долговечности.

Планетарный

Отличается от большинства других видов схемой расположения элементов. В его основе лежит планетарная передача. Основной ее функцией можно назвать преобразование поступающего момента. Подобные модели отличаются компактностью благодаря тому, что рабочие элементы находятся в одной геометрической оси, чего нельзя встретить в стандартных механизмах. Широко распространены в сфере приборостроения и машиностроения. Они позволяют комбинировать преимущества цилиндрических и червячных.

Позволяют также добиться оптимального соотношения производительности, компактности, надежности и долговечности.

Червячный

В основе этого вида лежит червячная передача, которая позволяет использовать его для различных целей. Использование этой модели помогает преобразовывать как прямой, так и угловой крутящий момент. В основе конструкции лежит спиралевидный винт, который формой напоминает червяка, из-за чего он получил свое название. Используется довольно редко, так как не отличается надежностью и высокой производительностью. В некоторых случаях при повышении нагрузки может выйти из строя. Несмотря на свои недостатки, он прочно занял свое место в машиностроении, так как является незаменимым при передаче усилия между перпендикулярно расположенными валами.

Волновой

Имеет особенный характеристический размер и тип конструкции, в основе которой лежит неподвижный корпус с нарезанными зубьями. Внутри корпуса расположен гибкий элемент, усилие на которые передается ведущим валом, соединенным с ним. Гибкий элемент изготовлен в виде овала, благодаря чему при движении внутри корпуса создает волнообразные движения.

Данный тип отличается высокой производительностью, имея высокое передаточное отношение, достичь которое невозможно с помощью других моделей

Отличается компактными размерами, что особо важно для использования в точном машиностроении

Следует отметить, что современные тенденции машиностроения требуют особых характеристик от редукторов. Из-за этого все большего распространения получают комбинированные модели. Цилиндрические модели дополняют коническими горизонтальными передачами. Червячные дополняются дополнительными валами, а также некоторые модели оснащаются дополнительными моторами.

Различные виды мотор-редукторов получили широкое распространение благодаря тому, что в одном механизме объединяют еще и электродвигатель и все необходимые дополнительные элементы.

Типы редукторов

Все виды устроены по схожему принципу, разница заключается только в типе зубчатой передачи. Чаще всего встречаются цилиндрические, конические, глобоидные, комбинированные, червячные и планетарные, но последнее время конструкторы прибегают к комбинированным конструкциям, что позволяет совместить преимущества нескольких типов.

Конструкция разных типов позволяют передавать усилие между узлами, которые располагаются в различных площадях, будут они перпендикулярные (конический редуктор), параллельные (цилиндрический) или пересекающиеся валы (червячные).

Диапазон передаточного числа может разнится от в несколько единиц до нескольких тысяч, что зависит от количества ступеней. Сейчас наиболее распространены механизмы, при изготовлении которых используются нескольких ступеней. Это позволяет комбинировать несколько типов передач и добиться максимально эффективной работы. Рассмотрим основные типы.

Цилиндрический редуктор

Довольно популярные при разработке и производстве машин различного назначения. Эффективно выполняют свои функции при работе с мощными установками, при этом показывают высокий КПД, превышающий 90 %. Чаще всего используется при работе параллельных и сносных валов. Может применяться с различным количеством ступеней, от которых зависит передаточное число, оно может колебаться от 1,5 до 400.

Червячный редуктор

Имеют довольно простую конструкцию, из-за чего обрели широкую популярность. Одним из плюсов также является низкая стоимость в сравнении с аналогами. Количество ступеней обычно ограничивается одной или двумя. При этом диапазон передаточного числа червячного редуктора может находиться в диапазоне от 5 до 10000, которую можно рассчитать по специальной формуле. Недостатком этого типа является низкий КПД и ограниченные мощности силовых установок, с которыми он работает. Состоит из зубчатого колеса и цилиндрического, реже глобоидного, червяка в виде винта.

Планетарный редуктор

Особый тип, который выгодно отличается от аналогов, имея ряд преимуществ. Благодаря чему получил широкое распространение в тяжелом машиностроении. Конструкция этой модели позволяет добиться высокого передаточного числа при работе с мощнейшими силовыми установками. При этом его размеры могут быть значительно меньшими, чем габариты аналогов. Механизм назван планетарным, из-за специфического расположения конструкционных элементов, к которым относятся: сателлиты, водило, солнечная и кольцевая шестерни.

Передача усилия происходит через вал на солнечную шестерню, которая находится в зацепе со всеми сателлитами. В это время кольцевая шестерня находится в статичном положении. Модель отличается высоким КПД, и работой в диапазоне передаточного числа от 6 до 450.

Выбор типа узла всегда основывается на конструкционных требованиях к механизму, при этом выбором модели должен заниматься квалифицированный конструктор. Первое что нужно определить — какой тип передачи нужен, оптимальный размер механизма, рассчитать осевые нагрузи на валах и температурный режим работы.

От количества ступеней выбранного механизма напрямую зависит передаточное отношение. Одноступенчатые применяются для выполнения простых функций, обычно это червячный тип. Сейчас чаще можно встретить комбинированные типы передач, что позволяет значительно расширить функционал узла.

В качестве входных и выходных валов применяются стандартные прямые валы, изготовлены в форме тел вращения. От их качества напрямую зависит качество работы всего механизма, так как на них действуют множество внешних нагрузок различных типов.

Очень важно своевременно менять сальники и масло. Постоянные профилактические работы обеспечат стабильную работу и обезопасят от внезапных поломок. Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем

Для контроля уровня масла имеется специальное смотровое окно, что позволяет вовремя пополнять необходимый объем.

В целом, самостоятельно рассчитать передаточное число, подобрать подходящую модель и провести замену (ремонт) редуктора не составит труда. Главное соблюдать рекомендации специалистов и технические инструкции, указанные производителем.

Процесс проектирования одноступенчатого цилиндрического редукторов

Перед тем как приступать к изготовлению этого устройства производится проектный расчет:

  • подбора материалов;
  • выбор максимально допустимого напряжения на качение;
  • вычисление чистого полезного кручения вала.

В рамках произведения работ осуществляется подготовка эскизной компоновки редуктора.

Расчет размеров валов этого устройства производится в 2 этапа:

  1. приблизительный подсчет количества оборотов чистого кручения;
  2. точный расчет прочностных показателей напряжения изгиба и кручения.

Для производства подобных агрегатов рекомендуется использовать термически обработанную легированную сталь. Расчет валов при составлении проекта осуществляется в зависимости от напряжения кручения, концентрации напряжения, его циклов

Если планируется установка валов быстрого хода, то для расчета берутся во внимание меньшие значения, тихого хода — большие

Для достижения сбалансированности и соосности расположения разнообразных элементов этого устройства разрабатываются кинематические схемы одноступенчатых редукторов. Они представляют собой изображения в разных разрезах корпуса и деталей, из которых состоит редуктор, отражают их взаимное расположение, пропорции, места сопряжения и т.д.

Компоновка одноступенчатого редуктора может быть разной. Он может иметь дополнительные, существенно улучшающие его работу элементы. Например, масляный насос, который осуществляет принудительную смазку в местах, куда не попадает жидкость при вращении маховика звездочки или в редукторе червячного типа.

Создать такое устройство можно и самому, но для этого потребуется приобрести необходимые запасные части. Важным элементом редуктора, который влияет на его характеристики, является корпус и размер звёздочек, диаметр червячного механизма. Для человека, не имеющего в этом деле опыта, потребуется терпение и усердие, но достичь желаемой цели — создать редуктор с необходимыми параметрами все же можно.

Сборка устройства в этом деле является самой легкой работой, а самой ответственной и сложной — это проектирование и подбор необходимых элементов, запасных частей и деталей.

Цилиндрический редуктор — механическое устройство, предназначенное для снижения скорости вращения и увеличения крутящего момента на выходном валу. Применяется в электрических, пневматических и гидравлических приводах промышленного оборудования различного назначения. Считается одним из самых распространенных типов редукторов, отличается высоким КПД и простотой конструкции передач.

Классификация редукторов в зависимости от вида передач и числа ступеней

Редуктор Число ступеней Виды передач Взаимное расположе­ние осей входного и выходного валов
Цилиндрический Одноступенчатый Одна или несколько цилиндрических передач Параллельное
Двухступенчатый; трехступенчатый Параллельное или соосное
Четырехступенчатый Параллельное
Конический Одноступенчатый Одна коническая передача Пересекающееся
Коническо-цилиндрический Двухступенчатый; трехступенчатый; четырехступенчатый Одна коническая переда­ча и одна или несколько цилиндрических передач Пересекающееся или скрещивающееся
Червячный Одноступенчатый; двухступенчатый Одна или две червячные передачи Скрещивающееся
Параллельное
Цилиндрическо-червячный или червячно-цилиндрический Двухступенчатый; трехступенчатый Одна или две цилиндрические передачи и одна червячная передача Скрещивающееся
Планетарный Одноступенчатый; двухступенчатый; трехступенчатый Каждая ступень состоит из двух центральных зубчатых колес и сател­литов Соосное
Цилиндрическо-планетарный Двухступенчатый; трехступенчатый; четырехступенчатый Комбинация из одной или нескольких цилин­дрических и планетар­ных передач Параллельное или соосное
Коническо-планетарный Двухступенчатый; трехступенчатый; четырехступенчатый Комбинация из одной конической и планетар­ных передач Пересекающееся
Червячно-планетарный Двухступенчатый; трехступенчатый; четырехступенчатый Комбинация из одной конической и планетар­ных передач Скрещивающееся
Волновой Одноступенчатый Одна волновая передача Соосное

Газовые

Эти агрегаты являются устройствами, которые способны понижать давление на выходе из какой-либо емкости (например, в баллоне).

Существуют следующие виды газовых редукторов:

  • Кислородные, применяющиеся на многих машиностроительных предприятиях. С помощью таких редукторов можно выполнять любые автогенные работы. Например, сваривать или паять детали.
  • Ацетиленовые, которые часто применяются в коммунальном хозяйстве для резки трубопроводов.
  • Воздушные редукторы. Такие агрегаты используют многие предприятия. С их помощью можно непрерывно поддерживать необходимое давление воздуха в сетях и коммуникациях. Кроме того, подобные виды редукторов используют в дайвинге как устройства, которые способны снижать давление дыхательной смеси.
  • Пропановые, использующиеся в металлургии. Они помогают рабочим проводить различные автогенные работы, наподобие резки или пайки. Кроме того, эти редукторы можно встретить и в быту. Ярким примером являются плиты, в которых встроены подобные регуляторы давления газа.

Наиболее частые признаки поломки трансмиссии

Наиболее сложный в ремонте элемент трансмиссии — коробка переключения передач. Владельца автомобиля должны насторожить:

  • трудности при переключении передач, хруст, скрипы, другие посторонние звуки при переведении рычага в другое положение;
  • невозможно включить передачу;
  • в салоне появляется резкий запах моторного масла;
  • шелест, стуки, когда рычаг переключения передач находится в нейтральном положении.

Утечка масла из КПП — серьезная причина сразу же обратиться к специалистам. Недостаток смазки способен полностью вывести механизм из строя.

Повреждение тросика, «слабая» педаль сцепления способны привести к «залипанию» муфты сцепления. При нажатии на педаль диски не смогут разъединиться, и переключить скорость не получится. При этом раздается неприятный скрежещущий звук.

Виды редукторов

Данные устройства отличаются по типу передачи крутящего момента.

  • Червячные редукторы. Передаточная система этих устройств содержит червячную передачу, которая позволяет не только значительно уменьшить обороты рабочего вала, но и изменить направление вращения. Вал редуктора на выходе устройства, обычно расположен под прямым углом по отношению к входному валу. Такая особенность червячных устройств позволяет наиболее компактно разместить двигатель совместно с передающим крутящий момент механизмом. Передаточное число редуктора этого типа может быть до 1 к 100 и более;
  • Зубчатые редукторы. Зубчатые механизмы трансформации крутящего момента, часто применяются в агрегатах, в которых необходимо осуществить различное соотношение передаточного числа между входным и выходным валом. Устройство редуктора этого типа может выполнено с одним передаточным механизмом, или с использованием нескольких шестерён при значительном передаточном соотношении. Зубья, в таких устройствах, могут иметь различную форму, но качество обработки таких деталей должно быть наивысшим;
  • Гидравлические редукторы. Такие устройства устанавливаются между насосом и гидравлическими механизмами. Используется гидравлический редуктор с той же целью, что и механические — для уменьшения передаваемой энергии или частоты вращения;
  • Мотор-редуктор. Эта система также используется для трансформации крутящего момента и представляет собой объединённый в одном корпусе редуктор и двигатель. Наиболее часто встречаются мотор-редукторы, работающие на электрической тяге. В этом случае удаётся значительно уменьшить размер редуктора и увеличить КПД устройства;
  • Планетарные редукторы. Передающая система и схема редуктора планетарного типа, представляет собой разновидность зубчатого механизма, но благодаря оригинальности применяемого способа передачи крутящего момента может считаться отдельным видом. Такие механизмы компактны и очень надёжны в эксплуатации, но требуют точного расчёта при производстве. Зубья планетарных редукторов должны находиться в плотном зацеплении между собой, но легко приводиться в движение.

Рабочие части редукторов, обязательно должны работать в смазке, для снижения коэффициента трения и потери мощности. Способ нанесения смазочных материалов зависит от вида редуктора и мощности передаваемой энергии. Если передаточная система не работает в условиях повышенных скоростей вращения, то достаточно однократного нанесения смазки на рабочие поверхности в течение всего срока эксплуатации. Для мощных устройств применяется специальная система принудительной подачи смазочной жидкости, с последующим охлаждением и очисткой.

Изделия неразборного вида, как правило, работают при незначительных мощностных показателях и в тех сферах, где не требуется эксплуатации устройства в жёстких режимах. Редукторы, которые используются для трансформации больших мощностей располагаются в корпусе разборной конструкции, которая позволяет, в случае необходимости, осуществить плановый или экстренный ремонт и настройку механизма.

Корпус редуктора может быть изготовлен из различных материалов. Подбор материала зависит от условий эксплуатации и мощности устройства. Редуктор для маломощных устройств бытового назначения может быть сделан из высокопрочного пластика или алюминиевого сплава.
