Воздушные безмасляные компрессоры

Критерии выбора компрессора

Конструктивные особенности. Безмасляные компрессоры отличаются друг от друга своей конструкцией.

1. Спиральные модели представляют собой простое устройство, где главную скрипку играют две спирали. Одна из них находится в статичном положении, а другая – постоянно вращается. Так происходит нагнетание воздуха.
2. Винтовой компрессор состоит из двух камер. В одной из них происходит всасывание воздуха из атмосферы. В другой камере навстречу друг другу вращаются два винта, нагнетая воздух.

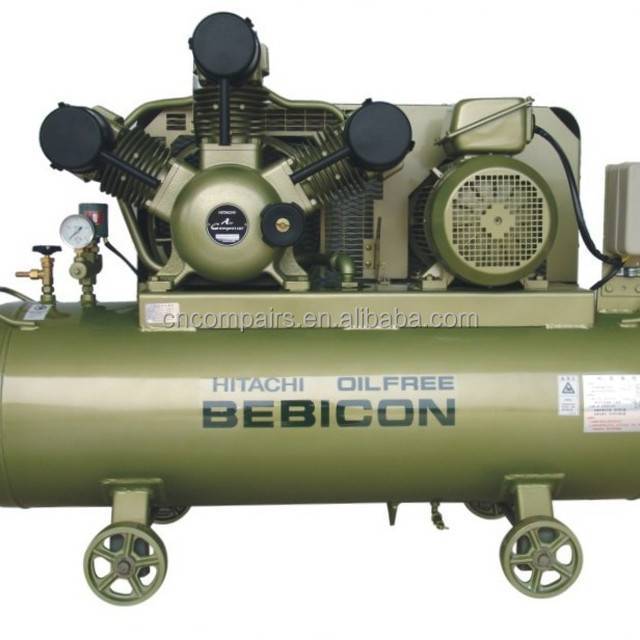

3. Поршневой прибор напоминает работу двигателя внутреннего сгорания. Только поршень приводится в действие благодаря крутящему моменту, который передается через коленвал от электромотора.

Мощность и производительность. Ключевыми характеристиками безмасляного компрессора являются мощность электродвигателя и производительность агрегата.

1. Для работ с аэрографами или чистки компьютерной техники подойдут небольшие модели мощностью 0,3-1 кВт, производящие за минуту до 180 л сжатого воздуха.
2. Если требуется работать с пневмоинструментом или проводить малярные работы, то предпочтительнее взять более мощный (1,1-1,5 кВт) и производительный (200-250 л/мин) агрегат.

Ресивер. В зависимости от типа выполняемых работ подбирается и величина ресивера. Чем меньше объем резервуара, тем быстрее уходит сжатый воздух и чаще приходится включаться компрессору. Но большой ресивер делает прибор тяжелым и габаритным, что неудобно при перевозке или домашнем использовании. Поэтому при небольшом расходе сжатого воздуха подойдут компрессоры с ресивером до 10 л, а для объемных работ лучше взять модель с резервуаром 20-50 л.

Удобство перемещения

Когда компрессор часто приходится перемещать с места на место или перевозить, то пользователь обращает внимание на такие моменты, как вес и габаритные размеры.

1. Легкие модели (до 20 кг) обычно оснащаются ножками и ручкой для переноски.
2. Более тяжелые компрессоры комплектуются колесиками, что упрощает перемещение по мастерской или гаражу.

Комплектация. Отличаются компрессоры и богатством комплектации.

1. Начинающим мастерам стоит присмотреться к приборам, вместе с которыми идет воздушный шланг, краскораспылитель, пистолеты для продувки и накачивания, всевозможные насадки.
2. У профессионалов уже есть необходимый набор дополнительных аксессуаров. Поэтому для них предпочтительнее выглядит покупка только самого компрессора.

Мы отобрали в обзор 7 лучших воздушных компрессоров безмасляного типа. Приобрести их в магазинах России не составит труда. При распределении мест редакция журнала expertology взяла за основу выводы экспертов, не забывая об отзывах отечественных потребителей.

Особенности безмасляных приборов

Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.

Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:

• нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
•  встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
• конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
• высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
• прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
• низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

• всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
• впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
• электромотор – приводит в движение роторы блока сжатия;
• винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
• привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
• охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
• отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
• термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
• масляный фильтр — очищает масло перед подачей его в винтовой блок;
• реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
• трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
• вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
• блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
• концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

1. двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
2. в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
3. в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
4. в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Особенности и преимущества винтовых компрессорных агрегатов

Сегодня именно они являются наиболее используемым оборудованием для сжатия воздуха и почти полностью вытеснили собой другие разновидности. Объектами для их установки становятся предприятия практически всех видов промышленности:

• Строительство
• Автомобилестроение
• Металлургия
• Химическая промышленность
• Пищевая промышленность
• Фармацевтика
• Горно-шахтная промышленность
• Деревообрабатывающая промышленность.

Причины популярности лежат в многочисленных достоинствах, ключевым из которых является механизм сжатия. Используемые в данном случае роторы с вращающимися по направлению друг к другу зубьями показывают себя надежнее, чем поршни с их возвратно-поступательным движением, а также обеспечивают компактность размеров и легкость веса.

Также стоит учитывать, что винтовой компрессор – это агрегат, нагнетающий воздух постоянно, а не импульсами, и поэтому не нуждается в подключении ресивера. Это удешевляет эксплуатацию.

В числе других преимуществ (по сравнению с поршневыми моделями).

• Экономичность потребления энергии – расход ниже на 30%, что возможно благодаря отсутствию трения в винтовом блоке. Тогда как в конструкции поршневого блока трения избежать не удастся.
• Долговечность – клапаны отсутствуют, система смазки и охлаждения проста и максимально надежна. В результате оборудование можно эксплуатировать до 10-12 лет, лишь осуществляя плановое техническое обслуживание.
• Впечатляющие технические характеристики – конструкция винтового компрессора позволяет ему сохранять КПД на уровне до 95% и выше, обеспечивая, при этом, производительность по сжатому воздуху до 60 м3/мин.
• Наличие звукоизоляции – благодаря специальным кожухам обеспечивается достаточно низкий уровень шума. Например, компрессоры ALMiG имеют уровень шума от 60 до 79 дБ. И только самые мощные модели — до 83 дБ.
• Отсутствие вибрации — так как сжатие в компрессоре происходит за счет вращения роторов, вибрация не создается. Вибрация винтового компрессора говорит о возможной неисправности.
• Есть цифровое управление, позволяющее в автоматическом режиме контролировать работу оборудования. Управление можно осуществлять, как непосредственно, так и удаленно.
• Низкая потребность в обслуживании – проводить плановое техническое обслуживание нужно через каждые 4000-6000 часов эксплуатации (против 500 часов у поршневых моделей).
• Малый расход масла – до 3 мг/м3, в сравнении с поршневым, где содержание масла в сжатом воздухе может достигать и 60 мг/м3.
• Нетребовательность в вопросах установки и монтажа – за счет компактных габаритов появляется разнообразие вариантов их размещения в пределах цеха (площадки), для монтажа нет необходимости заливать отдельный фундамент.

Отдельным преимуществом является воздушное охлаждение, благодаря которому нет нужды встраивать оборотное водоснабжение и, что даже важнее, появляется возможность вторично использовать выделившееся тепло.
