Сверло для квадратных отверстий
Неочевидная и интересная приблуда — Mortising Chisel Woodwork Square Hole Drill Bit. А конкретнее — сверло-приспособление для квадратных отверстий, по дереву.
Подойдет для сверления отверстий и пазов в материалах из дерева.
Сегодня речь пойдет о приспособлении для создания отверстий квадратной формы и пазов методом сверления. Приспособление состоит из двух частей: сверла по дереву и просекателя квадратной формы — внешней оболочки сверла. В просекателе есть отверстие для стружки.
В лоте на выбор два размера набора для квадратных отверстий: на 10 и на 16 мм Вообще на просторах Али и Ебей встречал множество подобных наборов, брендовых (дорогих) и не очень.
Смысл у всех одинаковый — сверло убирает лишнее дерево, а рубашка-просекатель как бы выдавливает лишнее по форме квадрата. Края у рубашки заостренные, срезанная деревянная стружка уходит вовнутрь и убирается сверлом наружу через отверстие.
Для работы на вертикально-сверлильном станке потребуется небольшая приспособа-пресс-держатель, которая держит рубашку-просекатель, одновременно обеспечивая вращение патрона и сверла. Пример постепенного «продавливания» отверстия, хорошо видно отметки от рубашки и от самого сверла.
Вариантов подобных держателей масса, покупные достаточно дорогостоящие, но вполне можно изготовить их самостоятельно. Общие черты — крепление к неподвижной гильзе шпинделя, опускание вместе со сверлильной головкой. Крепление одновременно держит просекатель, внутри вращается патрон со сверлом.
Постепенно, с опусканием головки «продавливается» квадратное отверстие.
Теперь непосредственно про сами сверла. Я уже сказал, в лоте на выбор два размера: на 10 мм (вверху на фото) и на 16 мм (внизу)
Упакованы в пластиковый простенький кейс, комплекты в масле. На фото «маленький» комплект — на 10 мм. Сверло само длинное, из расчета под приспособу + зажимание в патроне. А вот «рубашка» не очень длинная, около 13 см.

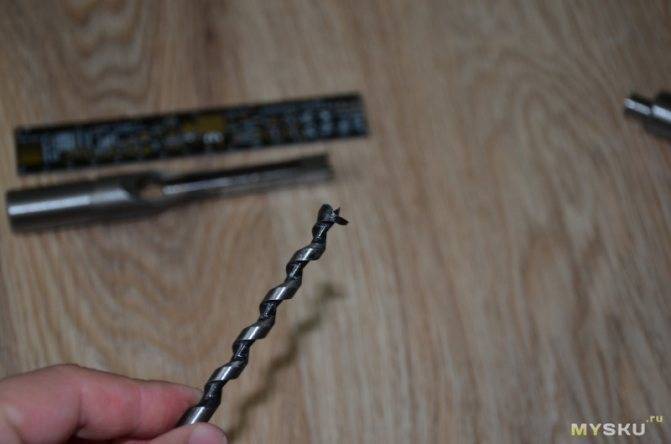

Сверло чуть отличается по форме от привычных сверл, в том числе по дереву.
Своей формой напоминает скорее бур ( по бетону). Подобная форма усиливает подачу стружки наверх.
Форма острия сверла подходит к выемке на рубашке (под конус). Вообще эти места трутся, перед использованием можно слегка смазать.
Углы рубашки заострены, сделаны арками — углы продавливаются сначала, потом острые арки срезают плоскость.
На одной из сторон есть узкое отверстие для выхода стружки.
Комплект в сборе.
Аналогично — комплект на 16 мм.
Сверло-бур на 16 мм
Форма наконечника такая же — под конус.
Кромки сверла острые, дерево грызет только в путь, но углы небольшие, снимает по чуть чуть, сверлит чисто.
Рубашка. Хорошо видны острые углы.
Кромки тоже острые.
Диаметр зажимной части (в приспособлении-держателе) 19 мм.
Пример комплекта для сверления, установленного в держатель на станке.
Готовим рабочее место
Выставляем высоту сверления
Обслуживание — небольшая смазка трущихся частей.
Тонкости сверления для различных материалов
Техника сверления любого материала имеет свои тонкости, которые ремонтник обязан учитывать.
Для каждого материала существует своя техника сверления
Вертикальное или горизонтальное отверстие
Приступая к проделыванию отверстия, необходимо прочно закрепить полотно. Сделать это можно при помощи верстака или тисков. Также можно использовать шкант.
Процесс сверления выглядит следующим образом:
- Дрель переводят в режим сверления.
- Устанавливают скорость. В данном случае стоит помнить главное правило: чем меньше диаметр насадки, тем выше должна быть скорость.
- Если нужна сквозная дырка, то под материал подкладывается деревянный брусок.
- Если требуется выполнить глухое отверстие, то параметры его глубины и диаметра должны соответствовать шурупу для ввинчивания.
- Инструмент должен использоваться исключительно под прямым углом. После того, как торец будет зафиксирован в бруске, дрель нужно перевести на максимальную мощность.
Чтобы сделать горизонтальное отверстие перемещать нужно только заготовку.
Отверстие перпендикулярно поверхности или под углом
Чтобы выполнить перпендикулярное отверстие, понадобится транспортир или угольник. Если работа выполняется в домашних условиях, то рекомендуется подложить под изделие обычный CD-диск, таким образом, чтобы отражение оснастки диска совпадало с куском, который видно. В таком случае перпендикулярность отверстия будет сохранена.
Тем, кто интересуется как просверлить дрелью под 90 градусов отверстие, в качестве средства фиксации стоит выбрать тиски. Деталь прижимают плотно, чтобы можно быть перпендикулярно вкрутить сверло.
Как сверлить металл
В данном случае важно правильно подобрать сверла. Обычные можно использовать для не слишком твердых металлов, например, меди, а вот для нержавейки стоит выбирать изделия из карбида титана
Также следует учитывать еще несколько основных моментов:
- перед сверлением тонкой железной пластины, ее закрепляют между двух кусков древесины;
- чтобы облегчить процесс сверления и охладить сверла, рекомендуется использовать смазочное масло;
- если необходимо проделать отверстие в металлической трубе, ее нужно крепко закрепить и поместить внутрь деревянный брус, чтобы труба не сплющилась в процессе работы.
Для сверления металла лучше всего выбирать алмазное сверло
Как сверлить бетон
В повседневной жизни со сверлением бетона сталкивается каждый мужчина, когда необходимо повесить картину или подвесные полки на стены, чтобы украсить дом. Разумеется, лучше всего выбрать в данном случае перфоратор или ударную дрель, однако, если толщина стены составляет не более 12 см, то можно использовать обычную дрель.
Чтобы работа прошла успешно, стоит учитывать данные советы:
- перед началом работы, нужно удостовериться в том, что в месте сверления отсутствуют системы коммуникации;
- следует выбирать детали изготовленные из твердых металлов или сплавов.
- если по ходу сверления будут встречаться плотные участки бетона, то их лучше всего пробить пробойником.
Как сверлить дерево
Дерево — это самый податливый материал, который легко шлифуется и отлично поддается сверлению. Для работы с дрелью, потребуются специальные насадки.
Многих ремонтников интересует вопрос, как просверлить перпендикулярное отверстие дрелью в дереве. Следует отметить, что процесс не сложный. Первоначально необходимо сделать разметку карандашом — определить точки для сверления. Затем, включить дрель на полную мощность и просверлить отверстие.
Дерево — это самый легкий материал для сверления
Как сделать паз в деревянной доске
Для выполнения паза в древесине можно выбрать простую схему:
- вокруг сверла по дереву, отмечают отверстия так, чтобы их середина находилась на расстоянии примерно ½ диаметра сверла;
- далее сверлят отмеченные отверстия глубиной не более 3 мм;
- все отверстия заглубляют;
- с помощью напильника удаляют все неровности.
Как просверлить кирпич
Чтобы выполнить просверливание в кирпичной стене, необходимо действовать следующим образом:
- выполнить разметку;
- на отмеченные точки поставить старое сверло или керн, ударить по нему молотком несколько раз, чтобы образовалось углубление;
- поместить в дрель сверло и включить на ней ударный режим;
- просверлить отверстия плавными движениями.
Сверлим кафель
Для работы с кафелем ударный режим дрели следует использовать с осторожностью. Перед работой его лучше всего отключить, иначе на кафеле образуются сколы
Если необходимо выполнить небольшое по размеру отверстие, то выбирать стоит специальное сверло для работы с кафелем и стеклом. Им просверливают отверстие до упора. Далее меняют оснастку на сверло для бетона и продолжают работу.
Сверлить кафель при ударном режиме дрели нельзя
Технологии фигурной резки
Подбираем инструмент
Приступая к работе с листовыми материалами, многие мастера имеют представление лишь о том, как выполнять распил по прямой косильной лески. Потому вопрос о том, как вырезать ровный круг из фанеры, многих может поставить в тупик. И действительно, обычной или дисковой пилой с задачей не справиться. Фигурное выпиливание чаще всего производится с помощью таких инструментов: Ручной лобзик
- Ручной лобзик. Самое простое приспособление, которое используют для выпиливания. С помощью лобзика даже самую тонкую работу можно выполнить своими руками, но вот для толстого материала или длинных пропилов он практически не пригоден.
- Электролобзики. Здесь можно использовать две разновидности устройств:
- обычный, с вертикально расположенной пилкой;
- художественный, у которого роль режущего элемента выполняет стальное полотно.
Обычные электролобзики вам пригодятся при работе с толстой фанерой, например, при изготовлении своими руками кровати. А вот если вы ищете способ, как вырезать буквы из фанеры или изготовить другие сложные элементы (например, детали детского конструктора), то лучше всего использовать модель с ленточной пилой. Модель для художественного выпиливания
Совет! Естественно, что для каждого вида лобзиков существует по нескольку разновидностей пилок и полотен. Правильный выбор режущего элемента является необходимым условием высокого качества изделия.
Кроме лобзиков для криволинейного реза можно использовать мебельный фрезер. Несмотря на всю сложность в управлении, по качеству проделываемых отверстий он многократно превосходит большинство моделей пил для фанеры. При помощи фрезера можно своими руками смастерить из листов фанеры замечательное кресло-качалку.
Также не стоит забывать и о подручных приспособлениях, но об их использовании мы поговорим в соответствующем разделе.
Лобзиком
Как мы отмечали выше, лобзик нам пригодится, если мы ищем, как вырезать слово из фанеры или изготовить другие детали сложной формы:
Предварительно распечатанные чертежи или шаблоны переносим на заготовку с помощью копировальной бумаги.
Фигурная резьба лобзиком: фото готового изделия
- Если в конструкции есть сквозные участки – проделываем тонким сверлом стартовые отверстия.
- В отверстие вставляем пилку или полотно лобзика. Свободный конец пилки фиксируем крепежным винтом или зажимом.
- Делаем пропил по намеченной косильной лески, прижимая заготовку к верстаку. Пила двигается либо автоматически (у электрических фигурных лобзиков), либо же вручную.
После того как все дуговые элементы пропилены, удаляем ненужные участки и обрабатываем готовую деталь напильником или шкуркой. Готовое отверстие
Опции темы
Сверление дерева и ДСП
А вообще, сверление древесины можно осуществлять даже обычным гвоздем или куском проволоки, у которой расплющен конец. К специальным сверлам для дерева приходится прибегать только тогда, когда требуется просверлить отверстие большого диаметра, или когда к чистоте поверхности и точности предъявляются повышенные требования. Существует несколько видов таких сверл:
- спиральное (а);
- витое или односпиральное (его иногда называют тоже спиральным) (б);
- перьевое (в);
- кольцевое (коронка) (г);
- цилиндрическое сверло Форстнера (д).
Сверла для дерева изготавливают из инструментальных легированных и инструментальных углеродистых сталей, обрабатывать ими металл нельзя.
Спиральным сверлом сверлят отверстия небольшого и среднего диаметра. Его вполне можно заменить сверлом для металла, хотя чистота отверстия будет выше при использовании спирального сверла для дерева.

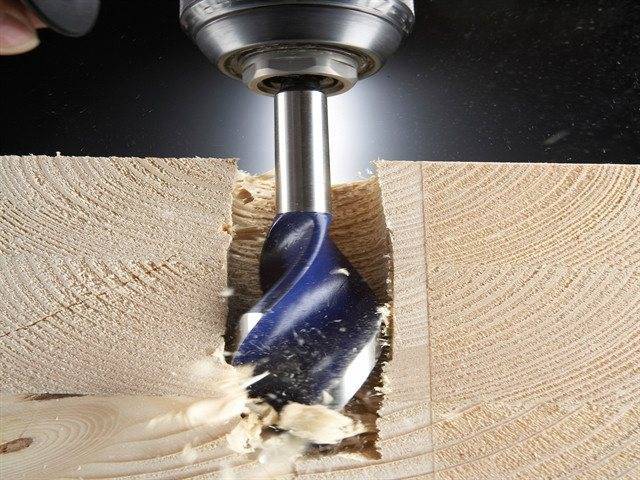

Односпиральное сверло имеет острую режущую кромку и шнековую форму, которая хорошо удаляет стружку. Оно применяется тогда, когда нужно получить точное глубокое отверстие с чистой поверхностью стенок.
Перьевое сверло применяют обычно при сверлении отверстий диаметром от 10 до 25 мм, хотя имеются сверла с диаметром меньшим 10-ти и большим 25 мм. Это сверло является самым простым по конструкции и самым дешевым, поэтому его резонно использовать во всех случаях, когда к качеству отверстия не предъявляется высоких требований. К недостаткам перьевого сверла относится плохое направление, невысокая точность диаметра, грубая поверхность стенок отверстия, необходимость периодически удалять стружку, останавливая сверление и извлекая сверло из отверстия. К достоинствам. простота и дешевизна.
Коронки используются при сверлении отверстий большого диаметра. до 100 мм и более. В наборах имеется одна оправка с хвостовиком и центровочным сверлом и несколько коронок, которые вставляются в оправку.
Сверло Форстнера имеет центрирующее острие и острый подрезатель. Благодаря последнему, оно отличается точной геометрией реза. Обычно используется для сверления глухих отверстий с точными размерами в мягких породах древесины, ДСП или ламинате под установку мебельных навесов.
Сверло Форстнера может быть с коротким или длинным острием.
Сверлом Форстнера с длинным острием труднее сделать глухое отверстие для петли в тонкой дверце, так как острие может сделать сквозное отверстие. Но сверло с коротким острием больше склонно к уводу в сторону. Кроме отличий в длине острия, сверла Форстнера, изображенные на фото выше, отличаются максимальной частотой вращения. Так сверло с коротким острием имеет приваренные ножи из быстрорежущей стали и годится для работы с большими оборотам, а сверло с длинным острием имеет максимальную частоту вращения при работе с мягкой древесиной равную 1000 об/мин.
Есть ещё одно приспособление для вырезания больших отверстий. это балеринка, предназначенная для вырезки больших (до 300 мм) отверстий в тонких заготовках дерева, ДСП, ДВП и прочих материалах.
Балеринка состоит из центрирующего сверла и двух резцов, которыми осуществляется вырезка круга. Смещение резцов по направляющей задает диаметр вырезаемого круга. Для вращения балеринки используют коловорот или дрель с низким числом оборотов. Можно вращать ее и вручную.
Как сверлить дерево и ДСП
Для придания сверлу перпендикулярности применяют кондукторы. Особенно удобны последние для выполнения отверстий в цилиндрических деталях.
Особого внимания требует сверление ДСП. из-за своей хрупкой структуры. Наличие ламинированного или шпонового покрытия усложняет задачу. Чтобы избежать их отслоения, используют сверла с острой кромкой (в частности, цилиндрическое сверло Форстнера) и подкладку на выходе. Для наметки отверстий нужно обязательно пользоваться шилом.
Как правильно выбрать и на что обратить внимание
Выбрать качественное круговое сверло достаточно легко
Главное — знать основные моменты, на которые следует обратить внимание в первую очередь, но и не упустить из виду мелочи
Конструкция, очень важный момент: балеринка по дереву бывает с одним резцом или двумя и более. Для частого использования лучше приобрести вариант с двумя или тремя режущими элементами. Такими приспособлениями легче работать и качество выполняемой обработки будет на приемлемом уровне.
Не лишней будет возможность замены отдельных частей. Недорогие круговые свёрла могут иметь цельный хвостовик с несъёмным центральным сверлом и штангой.
Металл, от его качества зависит прочность и способность выдерживать рабочие нагрузки. Качественный инструмент изготавливают из высокопрочной стали или сплавов. Форму хвостовику и держателям резцов придают станочным способом. Штанга обычно штампованная и изготовлена из такого же металла.
В дешёвых вариантах часто применяют мягкий металл или сплавы, которые могут оказаться хрупкими. Под нагрузкой детали могут деформироваться или разрушиться. Такой инструмент долго не прослужит и точности от него добиться также будет сложно.
Качество изготовления, основным признаком является отсутствие люфтов и перекосов. Все детали должны быть подогнаны друг к другу и надёжно крепиться фиксирующими винтами.
Разметка штанги качественной балеринки штампованная. Иногда деления выделяют яркой краской для лучшей видимости.
Резцы, качественные режущие элементы изготавливают из инструментальной закалённой стали. На держателях их крепят заклёпками или с помощью пайки. Цельные резцы с держателями (изготовленные из одного и того же металла) быстро затупляются и не отличаются долговечностью.
Производитель, при выборе любого инструмента и расходников, предпочтение следует отдавать известным и давно проверенным маркам и брендам. Наиболее распространённые — Topfix, Stayer, Irwin, Strum.
Приобретение регулируемого кругового сверла для использования в быту, или в случае необходимости просверлить несколько отверстий, полностью себя оправдывает. Это избавляет от необходимости приобретения дорогого инструмента, который может понадобиться всего несколько раз.
Для качественного выполнения даже такой несложной процедуры, как сверление отверстий в изделиях из дерева, необходимы правильный режим и соответствующий инструмент. Выбирая сверло по дереву, следует учитывать характеристики как обрабатываемого материала, так и отверстия, которое необходимо выполнить. На современном рынке представлено большое разнообразие сверл, предназначенных для выполнения отверстий в дереве, поэтому подобрать инструмент для решения определенных технологических задач не составит особых проблем.
Принципы действия и конструкция
Для того чтобы просверлить квадратноеотверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.
Свойство треугольника Рёло
Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратноеотверстиеполучается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.
Сверление квадратных отверстий. Сверло Уаттса. Треугольник Рёло.
При выполнении различных слесарных и ремонтных работ иногда возникает необходимость выполнить в металлической заготовкеотверстиеквадратного сечения. Если для получения круглых отверстий используется стандартный набор инструмента, который имеется под рукой у каждого мастера, то для квадратного профиля нужен специфический инструмент.
Конечно, не имея в наличии соответствующего инструмента, можно получить квадратноеотверстиевысверливанием круглого с последующей ручной обработкой до квадратного профиля. Но такой способ является малопроизводительным, трудоемким и не позволяет получить точные форму и размеры необходимого профиля.
Как просверлить квадратноеотверстие.
Для получения качественного профиля наиболее часто сверление квадратного отверстия производят с применением сверла Уаттса, работа которого основывается на особенностях перемещения геометрической фигуры, которая называется треугольник Рело. С технической точки зрения такое сверло правильнее называть фрезой. Использовать напрямую с дрелью сверло Уаттса не получится, потребуется дополнительно специальный переходной шпиндель, который обеспечит необходимую траекторию движения инструмента.
Назначение и особенности применения
Основным и единственным назначением этого специнструмента является вырезание аккуратных круглых отверстий диаметром до 300 мм. Материалы, подвергаемые обработке, разные — это дерево, фанера, ДСП, МДФ, ДВП, пластиковые панели, гипсокартон. Существует похожий инструмент для прорезания отверстий в керамической плитке и похожих твёрдых материалах. Общим у всех них является одно — толщина плиты не должна быть слишком большой. В сопроводительных документах, с которыми продаётся сверло балеринка по дереву, чаще всего указана предельная толщина материала около 15 мм.
Особенностью применения балеринок с одним резцом специалисты отмечают довольно высокие биения из-за несимметричности конструкции и заметного рычага, противодействующего вращению. Поэтому подобные устройства используются, как правило, в стационарных сверлильных станках. Это не только снижает опасность срыва заготовки, но позволяет сберечь руки работника.
Есть, однако, немало мест, где приходится работать при помощи ручных дрелей, шуруповёртов или перфоратора. В этом случае применяется двухрезцовая система, поскольку два резца в значительной степени компенсируют друг друга
Но и в таких случаях требуется осторожность, внимание и аккуратность. Нужно также давать «отдых» инструменту, поскольку сверление отверстий около 150–200 мм. создают на него значительную нагрузку
Перерывы дают возможность остыть резцу (или резцам). Вообще, это не то устройство, которое терпит спешку и невнимательность. Наличие на материале ламинированного покрытия или шпона также не упрощает выполнение задачи — требуется особая аккуратность, использование выходной подкладки. Работа на слишком высоких оборотах не рекомендуется, как правило, достаточно 1000–1400 об/мин
создают на него значительную нагрузку. Перерывы дают возможность остыть резцу (или резцам). Вообще, это не то устройство, которое терпит спешку и невнимательность. Наличие на материале ламинированного покрытия или шпона также не упрощает выполнение задачи — требуется особая аккуратность, использование выходной подкладки. Работа на слишком высоких оборотах не рекомендуется, как правило, достаточно 1000–1400 об/мин.
Изготовление устройства для сверления квадратных отверстий
Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.
Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.
- Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
- Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
- Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
- Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
- Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
- Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.
Чертеж деталей приспособления для сверления квадратного отверстия
Таблица 1. Размеры направляющих втулок
Таблица 2. Размеры сверл (нажмите для увеличения)
Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.
Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.
Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.
Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке
Закруглить углы мебели
Ударом об острый угол стола можно даже пораниться. Поэтому рекомендуем срезать углы там, где это возможно. У самодельной мебели их надо закруглить с самого начала.
Выпиливать круги и кривые линии не сложнее, чем сделать абсолютно прямой разрез на заготовке, но при одном условии: у вас в руках нужный инструмент и вы хорошо им владеете.
Маркировать выпадающие части
Может случиться так, что отверстия, которые вы просверлили для вставки узкого полотна ручной или электроножовки, окажутся на полезных участках, Чтобы избежать подобных ошибок, следует помечать все выпадающие части заготовки штриховкой.
Что подойдет для шаблона
Сделать на заготовке круг можно не только циркулем. Для этой цели подойдет любой предмет аналогичной формы. Это может быть кастрюля, тарелка, чашка или миска. Однако, принимаясь за работу, связанную с ремонтом мебели или какого-то предмета обстановки, заранее просчитайте необходимость в деталях округлых контуров или с круглыми отверстиями. Возможно, будет достаточно внести лишь незначительные изменения в конструкцию.
