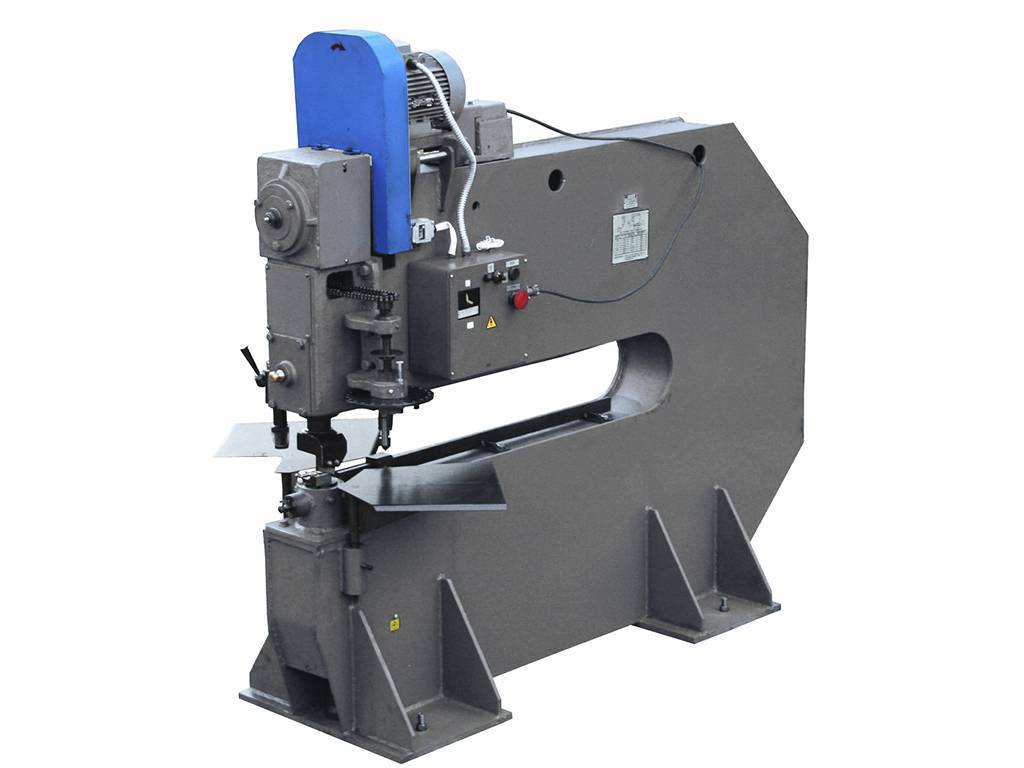

Вырубные ножницы по металлу

Технологические возможности оборудования

При работе с листовым металлом (значительно чаще используется широкая полоса или даже карточки, предварительно нарезанные на гильотинных ножницах) высечные ножницы в состоянии выполнять следующие технологические переходы:

1. резку по фигурному контуру, практически без ограничений по его сложности;
2. просечку-перфорирование по разметочным шаблонам, либо с использованием специальных направляющих линеек;
3. обычную резку прямыми ножами (ограничение по длине изделия определяет только величина вылета С-образной станины оборудования);
4. штампо-сборочные операции – например, клёпку стальных листов;
5. выколотку сфероподобных чаш.
6. Профилирование полосового металлопроката.

Практические возможности данного оборудования определяются конструированием формы инструментальной оснастки. Вырубные ножницы могут также использоваться для фигурного разрезания неметаллических материалов, в том числе и хрупких: для этого достаточно создать в зоне реза сжимающие напряжения.

Основные эксплуатационные параметры высечных ножниц регламентируются ГОСТ 16829. Ввиду малых усилий большинства операций, такое оборудование может иметь не только электрический, но и ручной привод. Ручные высечные ножницы устанавливаются преимущественно на мелких предприятиях, в ремонтных базах, используются также в домашнем хозяйстве или в индивидуальном бизнесе соответствующего профиля.

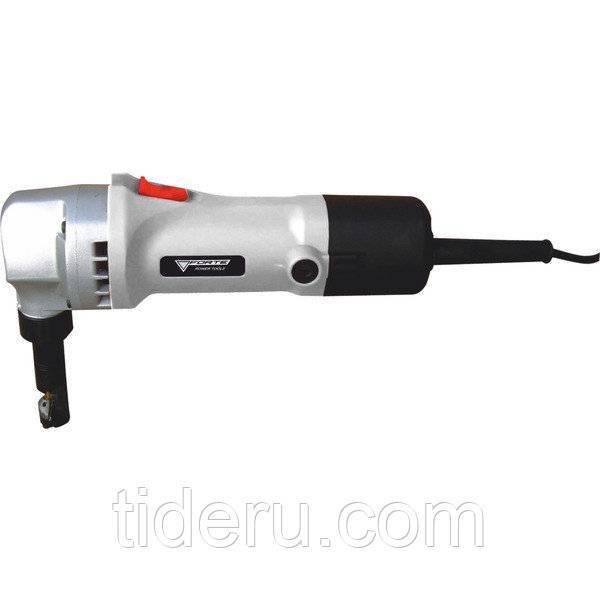

Электрические высечные ножницы по металлу

Технические характеристики оборудования по ГОСТ 16829 составляют:

1. диапазон номинальных усилий, кН – 8…50;
2. толщина листового металла, мм – 0,5…6,3;
3. длина ножа, мм – 5,5…10;
4. производительность, мин-1 – 510…1450.

Особенности материала

Металлочерепица представляет собой профилированные листы оцинкованной стали, на которые наносится полимерное покрытие, защищающее материал от ржавчины и механических повреждений. Полимеры, используемые для производства кровельного покрытия (пурал, пластизол, полиэстер), обладают достаточно низкой температурой плавления, поэтому использовать абразивный инструмент для резки металлочерепицы не рекомендуется. Использование таких приборов вызывает следующие последствия:

• При работе шлифовального диска на большой скорости полимерное покрытие по краям среза расплавляется, в результате чего на поверхности металлочерепица образуются «проплешины» незащищенного металла.
• При резке металлочерепицы абразивным инструментом на больших оборотах края среза нагреваются до значительной температуры, из-за чего изменяются в худшую сторону свойства стали, расплавляется цинковый слой.
• Через 1-2 года эксплуатации места, где полимерный и цинковый слой повредились из-за использования абразивного инструмента для резки, становятся очагами коррозии, необратимо разрушающими структуру материала.

Обратите внимание! Обрабатывать, резать и монтировать металлочерепицу разрешается только холодными методами, то есть нельзя использовать сварку или болгарку. Лучше заказать листы необходимого размера, чем резать металлочерепицу абразивными инструментами, так как после их применения заводская гарантия на кровельное покрытие снимается

Правила работы с аккумуляторным кусторезом

Ножницы (кусторезы), работающие от аккумулятора, считаются самыми неопасными и экологичными инструментами этой серии. Но и работая с ними, требуется соблюдать технику безопасности. Устройства нуждаются в регулярном и грамотном обслуживании. Запрещено оставлять и хранить прибор как во влажном помещении, так и на солнце. Это отрицательно сказывается на состоянии элементов питания.

Заряжают батарею зарядными устройствами, рекомендованными фирмой-производителем или теми, которые она поставляет. Внезапная остановка кустореза чаще всего случается из-за севшего аккумулятора. Специалисты не рекомендуют включать повторно, так как в результате подобных действий в источнике питания полностью расходуется остаточный заряд, что приведет к снижению срока эксплуатации.

Запрещается ставить снятый с инструмента аккумулятор рядом с металлическими предметами. Есть опасность короткого замыкания. Нельзя заряжать батарею, если температура окружающей среды свыше 40 градусов. Наилучший показатель для ее зарядки – 20-25 градусов. Во время простого осмотра или проведения техобслуживания кустореза, аккумулятор заранее необходимо снять.

Сегодня на рынке продается множество инструментов, которые предназначены для ухаживания за деревьями и кустарниками. Большим спросом пользуются аккумуляторные кусторезы-ножницы. Все модели, включая марки Бош, Макита, Штиль и другие, выделяется надежностью, качеством сборки, простотой в использовании и производительностью. Аккумуляторные кусторезы не сильно шумные. В отличии от сетевых инструментов они не связаны длиной провода, поэтому ими удобно подстригать растительность на больших участках сложной конфигурации, где сложно передвигаться с электрическим кабелем. Даже начинающий садовод, который не имеет практических навыков и опыта, сможет легко работать таким инструментом.

ТОП-10 лучших аккумуляторных кустореза

Электродрель для резки металлических профлистов

Одним из востребованных инструментов строителями является дрель со специальной насадкой для резки – пуансон, матрица. Эти элементы заводятся под разрезаемый материал. Пуансон при запуске электродрели начинает передвигаться, вырубая сверху в профилированном листе полоску.

Важно знать: резка металлочерепицы с применением подобного устройства происходит очень сложно, поэтому для начала необходимо разобраться, как работает данная система, приспособиться к инструменту. Перед тем, как начать разрезать целые металлические профлисты стоит «набить руку» на обрезках

Перед тем, как начать разрезать целые металлические профлисты стоит «набить руку» на обрезках.

Технические характеристики инструмента

• Насадка обеспечивает ширину реза – 3 мм
• Можно разрезать листы из нержавейки, толщина которых составляет 0,8 мм
• Профлисты, выполненные из латуни, листового железа, оцинкованной стали можно резать, если их толщина не превышает 1,5 мм.
• Алюминиевый профнастил может иметь толщину 2 мм.

Конструктивные особенности

По внешнему виду электроножницы похожи на обычную болгарку.Конструкция электроножниц включает следующие элементы:

• Корпус с электродвигателем внутри. Имеет удлиненную форму, благодаря чему хорошо помещаются в ладонь. На моделях с тяжелым мощным мотором на корпус для удобства ставят дополнительную рукоять. Независимо от типа и стоимости инструмента, корпус всегда выполняется из ударопрочного пластика.
• Многоступенчатый редуктор. Отвечает за трансформацию вращательного движения мотора в возвратно-поступательное движение режущей головки. Изготавливается из металла.
• Рабочий узел. Содержит ножи или матрицу и пуансон, необходимые для разрезания металла.
• Металлический щиток. Защищает руку оператора от контакта с острой кромкой обрабатываемого изделия.
• Электрический шнур для подачи питания на инструмент.

Схема работы с электрическими ножницами не отличается от работы с обычными. Оператор плавно ведет режущую головку по намеченной линии среза из исходной в конечную точку. Главное правило работы: скорость движения руки должна соответствовать скорости рассекания металла.

Мнение эксперта

Куликов Владимир Сергеевич

Точность и аккуратность среза на любых электроножницах зависит исключительно от опыта и мастерства оператора.

Выполнение технологических операций с металлом на высечных (вырубных) ножницах

Для резки металла возможен один из следующих способов:

• Прямыми ножами, как и в обычных листовых ножницах. Нижний нож при этом неподвижен, а тот, что расположен в ползуне, выполняет возвратно-поступательные перемещения. Заготовка подаётся вручную и направляется по фигурным линейкам, закреплённым на столе или станине. Значительные вибрации исполнительного механизма (которые увеличиваются с возрастанием числа ходов) могут стать причиной вмятин на металле, деформации конечной заготовки, образования заусенцев (особенно для пластичных металлов: алюминия, низкоуглеродистой стали и т.п.);
• Методом просечки, когда образуется узкий длинный отход. При этом деформации подвергается именно он, а кромки заготовки получаются ровными и без дефектов. Уменьшается также вибрация. Однако просечку невозможно применить, если предусматриваются вырубные операции по малому радиусу, менее 40 мм. Для точной разметки стоит применять шаблоны, либо – при значительных программах выпуска однотипных деталей – заблаговременно изготовить фигурные направляющие;
• Методом перфорации, когда установленным комплектом «пуансон-матрица» последовательно производится отделение образующихся отходов металла. При надрезке – частичном внедрении пуансона в заготовку, толщина металла всегда принимается меньшей. Это связано с тем, что в начальный момент резки крутящий момент резко возрастает, что приводит к замедлению вращения электродвигателя, и даже к его полной остановке. Поскольку вырубные ножницы не имеют системы включения, то двигатель может сгореть.

https://youtube.com/watch?v=eJ0pGf5I8oI

В ручных вырубных ножницах иногда конструируют специальный механизм поворота подвижного ножа, при этом поворот производится вдоль оси ползуна. При этом необходимость в направляющих отсутствует. Поскольку трение на контактных поверхностях при этом возрастает, то данную конструкцию целесообразно использовать лишь при резке металла малой толщины (до 1,5 мм).

Обзор инструментов

На рынке существует большое разнообразие современных инструментов, позволяющих резать металлочерепицу с наименьшими усилиями, с достаточной скоростью и без повреждений материала:

• ручные ножницы по металлу;
• высечные ножницы;
• дисковая пила;
• высечные электроножницы;
• насадка на дрель.

Проанализировав плюсы и минусы этих приспособлений, можно выбрать инструмент, наиболее подходящий для каждого конкретного случая.

Ручные ножницы по металлу

Один из самых простых и недорогих ручных инструментов для резки листового металла, применение которого вполне оправдано при небольших объемах работ.

• это самый дешевый вариант из всех представленных;
• могут быть различных модификаций – для прямого, правого или левого реза, комбинированные;
• оставляют за собой гладкую кромку без повреждений;
• просты в применении – принцип работы как у обычных бытовых ножниц.

Недостатки ручных ножниц по металлу следующие:

• для резки требуются большие усилия;
• при больших объемах применять их невозможно;
• затупившись, они могут гнуть металл, особенно в местах подъема волны, застревать в нем, замедляя рабочий процесс.

Высечные ножницы

Ручные высечные ножницы предназначены для выреза внутри листа металлочерепицы круглых отверстий для выходов труб или V-образных выборок.

• используются для реза внутри листа и могут применяться для плоских и профилированных листов;
• удобная поворотная ручка;
• не гнут металл, не делают заусениц – оставляют за собой гладкую и аккуратную кромку.

• небольшая производительность;
• необходимость применения значительных физических усилий при работе;
• достаточно высокая цена для ручного инструмента.

Дисковая пила

Это востребованный в быту универсальный электроинструмент – им можно резать дерево, металл, пластик. Дисковая пила обладает достаточной мощностью и хорошей производительностью – это ее главное достоинство. Для резки металлочерепицы необходимо использовать диск с зубьями, а не абразивный.

Преимущества данного инструмента:

• легко и быстро выполняет прямолинейные пропилы;
• применим для больших объемов работ;
• инструмент благодаря съемному диску используется для резки разных материалов;
• современные модели работают от аккумулятора – удобный вариант при работе на кровле;
• покупка диска для резки металла обойдется дешевле, чем специального электроинструмента для металлочерепицы – например, высечных ножниц.

Недостатки дисковой пилы:

• не может выполнять криволинейные резы;
• инструмент травмоопасен, тем более при работе на крыше;
• сложно работать на высоте;
• при неправильной настройке и использовании несоответствующего диска циркулярка может рвать металл, отслаивать защитное полимерное покрытие.

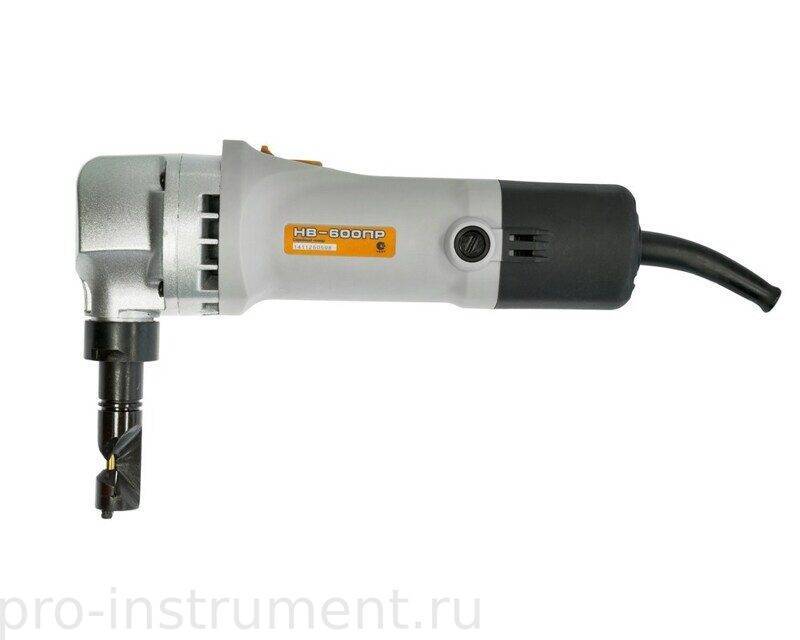

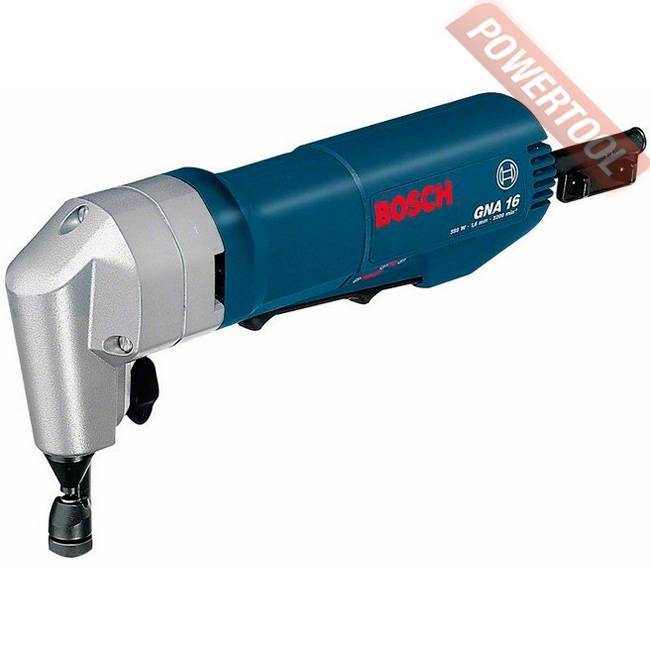

Высечные электроножницы

Другое их название – вырубные. Принцип их действия – быстрое последовательное высекание (вырубание при помощи пуансона и матрицы) дорожки шириной 5 мм. Это достаточно мощный электроинструмент, обладающий следующими преимуществами:

• высокая скорость реза в любом направлении, причем начинать рез можно как от края, так и в центре листа, предварительно просверлив отверстие для входа;
• возможность производить криволинейные вырезы;
• инструмент оставляет за собой ровный без повреждений край, без замятий и погнутостей;
• высечными электроножницами удобно работать одной рукой в любых условиях, в том числе на высоте.

• высокая цена, особенно если учитывать специфичность применения данного инструмента;
• большое количество стружки, иногда она забивается в инструмент.

Выбрать и купить высечные ножницы можно в магазине 220 Вольт.

Насадка на дрель

Насадка для резки металлочерепицы преобразует вращательные движения шуруповерта или дрели в возвратно-поступательные, делающие возможными производить рез металла.

У приспособления много плюсов:

• небольшая стоимость комплекта;
• скорость реза достаточно высокая (быстрее УШМ, но медленнее высечных электроножниц);
• насадку можно использовать с аккумуляторным инструментом, что облегчает работу на высоте;
• образуется ровный аккуратный шов без деформаций металлочерепицы (его толщина 4 мм).

Среди неудобств насадки следующие:

• работать ею нужно двумя руками и делать это на крыше несколько проблематично;
• большое количество вырубаемых насадкой металлических серпиков может представлять проблему;
• не очень удобно вырезать рельеф волн – расположение дрели может блокировать прохождение режущей части насадки.

Каждый из представленных инструментов хорошо справляется с резкой листов металлочерепицы, не повреждая покрытие и не лишая покупателя гарантии производителя.

Ножницы высеченные

Основной режущий металл инструмент – специальные высеченные ножницы. Профиль черепицы часто имеет повороты до 90º, обычными ножницами разрезать такой лист трудно, поэтому рекомендовано использовать специальные ножницы для резки металлочерепицы.

Основные достоинства инструмента

• Ножницы отличаются небольшими параметрами, оснащены удобными ручками.
• Этим инструментом легко разрезать материал по кривой линии, и металл не нагревается.
• Просечные ножницы прекрасно маневрируют в процессе резки материала. Матрицедержатель, которым оснащен инструмент, проворачивается. Чем он длиннее, тем комфортнее с инструментом работать.
• Возможность регулировать угол наклона рукоятки позволяет не допускать ее упора в разрезаемый профильный лист.
• Этот инструмент не оставляет заусенцев.
• Продолжительность резки профлиста таким устройством не дольше, чем резать металлочерепицу пилой электрической.

Важно! Разрезать материал рекомендуется последовательно, осуществлять плавный переход с одного листа на другой. При этом обязательно необходимо обеспечит защиту от попадания стружки прочим листам, дополнительным компонентам конструкции

Ножницы по металлу – основные виды ножниц для нарезки металлических изделий (95 фото)

Ножницы по металлу – это специальный инструмент, используемый для резки металлических листов. Область их применения довольно широка – это и разного рода производства, и частные домовладения. При помощи ручных ножниц по металлу происходит нарезка алюминиевых профилей и профильного настила. Также без них нельзя выполнить никакие заготовки из стали и изготовить водостоки.

Кроме всего прочего, это оптимальное решение при работе с оцинкованной сталью, поскольку при резке происходит сохранение защитного слоя цинка.

Виды ножниц для резки металла

На фото ножниц по металлу видно, что они бывают следующих видов:

Для криволинейной резки. Такие изделия обладают загнутыми лезвиями, позволяющими производить резку металла по кривой траектории. Загиб может быть выполнен в левую или в правую сторону – от этого зависит направленность реза.

https://www.youtube.com/watch?v=RmrzerobHvA

Один из вариантов данного вида ножниц – пальцевые с узкой толщиной лезвий. Их используют для выполнения особо трудных абрисов.

Пряморежущие (прямые). Подобный вид обладает прямой формой лезвий и применяется в прямой резке. Прямые ножницы по металлу отличаются по типу реза. Инструмент с рабочей частью, находящейся на одной оси с рукоятками, применяется при необходимости подрезки или торцевания профильной стали.

Для прорезки отверстий (радиусные). Такой вид имеет короткие лезвия, которые позволяют сделать отверстие.

Кровельные (стуловые). Их характерная черта – особенным образом изогнутая нижняя рукоять. Они применяются для работы с металлическими листами толщиной до 3 мм.

Рычажные. Основание рычажных ножниц по металлу фиксируется в верстаке. Одно лезвие у них неподвижное, а другое – подвижное, приводящееся в движение при помощи рукоятки. Это прекрасный вариант, если вы собрались работать с мягкими металлами или со сталью толщиной 4 мм.

Рекомендации по выбору

При покупке ножниц по металлу обратите внимание на такие моменты, как:

Месторасположение и вид лезвий. Все ножницы делятся на правые и левые в зависимости от расположения режущей кромки. Если вам нужно резать сталь в направлении справа налево, то выбирайте левые ножницы. И, наоборот, если направление резки противоположное, то смело приобретайте правосторонний вариант.

Форма лезвий. Может быть как прямой, так и загнутой. Первая удобнее, если нужно сделать прямой или проходной рез, а вторая предпочтительнее для фигурной резки.

Материал, из которого изготовлены лезвия. Обычно лезвия для ножниц по металлу делают из хромированной стали. Но также встречаются изделия из хромоникелевой и высокоуглеродистой стали.

Материал рукоятей. Наиболее простое исполнение рукоятей – это пластик. Самыми удобными являются ножницы с рукоятями из двух компонентов и с антискользящим покрытием.

Размер инструмента. В характеристиках изделия указывается общая длина (от рукоятей до лезвия). Обычно она равна 17,5 – 35 см. Инструмент небольшого размера идеален для мелких резов и высечек, а также в ситуации стеснённых условий. Длинные лучше выбрать, если вам предстоит работа с крупногабаритными заготовками или толстым металлом.

Изготовитель. Наиболее популярными производителями ножниц для резки листового металла считаются Энкор, Зубр, Stayer, Sparta. Изделия от этих изготовителей оптимально подходят для бытового использования. Ими могут пользоваться как новички, так и профессионалы.

Приобретение инструмента – это дело ответственное, ведь лучшие ножницы по металлу – это те, которые подходят именно вам, вашей ситуации. Поэтому не жалейте сил и времени на их выбор.

Как правильно выбрать

Перед тем как выбрать тип ножниц по металлу, следует проанализировать объем работ, толщину листа и марку металла

На что обратить внимание в первую очередь – инструмент должен соответствовать по характеристикам материалу, который будет резаться. Если он используется в мастерской, на малом предприятии, следует брать функциональный, высокопроизводительный

Для домашних потребностей подойдут бюджетные модели.

При строительстве дома и забора достаточно иметь самую простую механическую модель. Она позволит обрезать в размер, подкроить на стыках.

Если учитывать рекомендации специалистов, при создании из листовой стали конструкций сложной конфигурации, следует выбирать универсальную оснастку с резом по радиусу.

Основные ошибки при выборе оборудования для самостоятельного ремонта и строительства крыши – покупка универсальных дорогих ножниц. Качественной модели с бюджетной стоимостью хватит, чтобы порезать несколько листов металлопрофиля для кровли. Затем приспособление будет долго лежать без дела.

Особенности работы с ножницами

Высечные ножницы по металлу в целях уменьшения или устранения излишних нагрузок на режущий инструмент всегда устанавливаются на обрабатываемые детали с работающим электрическим двигателем.  Для резки листов в форме трапеций используют матрицы особой формы или специализированные высечные ножницы, предназначенные для трапецеидальных изделий. Такие ножницы оборудованы режущими элементами большей длины, благодаря чему способны с высокой точностью повторять контуры любых профилей.  Инструмент небольшой и зачастую оснащается ручками для более удобной резки.

Поверхность металлочерепицы, покрывается очень стойким полимерным лаком, обладающим высокими антикоррозийными характеристиками и который ни в коем случае нельзя повреждать.

Принцип работы ножниц достаточно прост. Пуансоном наносятся удары по неподвижной матрице, располагающейся внизу. При этом происходит вырубка профиля, в результате чего образуется металлическая стружка. Форма пуансона (квадрат, круг или прямоугольник) подбирается согласно сечению материала и должна соответствовать форме матрицы. При работе матрица должна быть жестко зафиксирована. Образующиеся во время резки металлические высечки проталкиваются в отверстия, расположенные в матрице. В результате в изделии появляется дорожка строго заданной ширины.

Ширина разрезов в среднем может составлять 3,1мм. В целом ножницы могут обрабатывать металл толщиной:

• из алюминия – до 2мм;
• из нержавеющей стали – до 0,8мм;
• чистый цинк, латунь, медь, сталь с покрытием из цинка – до 1,5мм.

Маневренность ножниц напрямую зависит от длины матрицедержателя. Чем длина больше, тем удобнее работать с инструментом.

Угол наклона ручки ножниц при необходимости можно регулировать. Это позволяет избегать упора в профиль.

Следует помнить, что процесс реза должен проходить последовательно, от одного листа к следующему с обязательной защитой других листов черепицы от попадания на них образующейся металлической стружки.

С помощью высечных ножниц можно выполнять различные виды разрезов под любым заданным углом, даже в самых труднодоступных местах, а возможность высечки сложных фигур, делает подобный инструмент незаменимым при фигурной обработке металла.

Какие виды ножниц выпускают

Ножницы по металлу – какие бывают и зачем они нужны в повседневной жизни, какой фирмы изделия лучше покупать. Ручной инструмент имеет широкое распространение в быту и у профессионалов. Им пользуются жестянщики, строители, специалисты по установке окон, электрики и рабочие других специальностей.

По способу приведения в действие, можно выделить ручной механический инструмент, электрический и приводимый в движение гидравликой или сжатым воздухом.

По способу раскроя модели делятся на прямые и имеющие дополнительный функционал в виде реза по дуге или сразу обрабатывающие две плоскости.

Профессиональные ножницы обычно имеют узкую специализацию, например, для профиля или кабелей. Мощные за счет усилителей, высокопроизводительные, они применяются в основном при строительстве.

Популярные модели

Эксперты выделяют несколько моделей электроножниц, удовлетворяющих максимальному количеству критериев выбора:

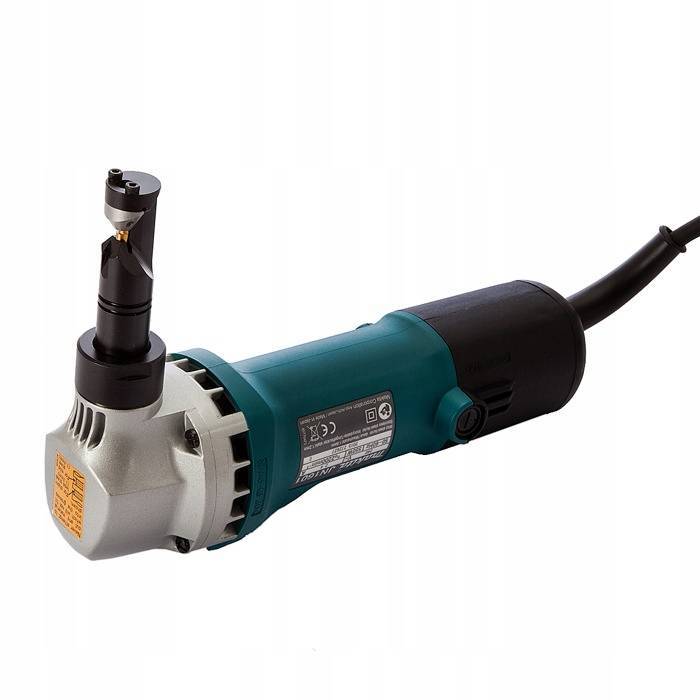

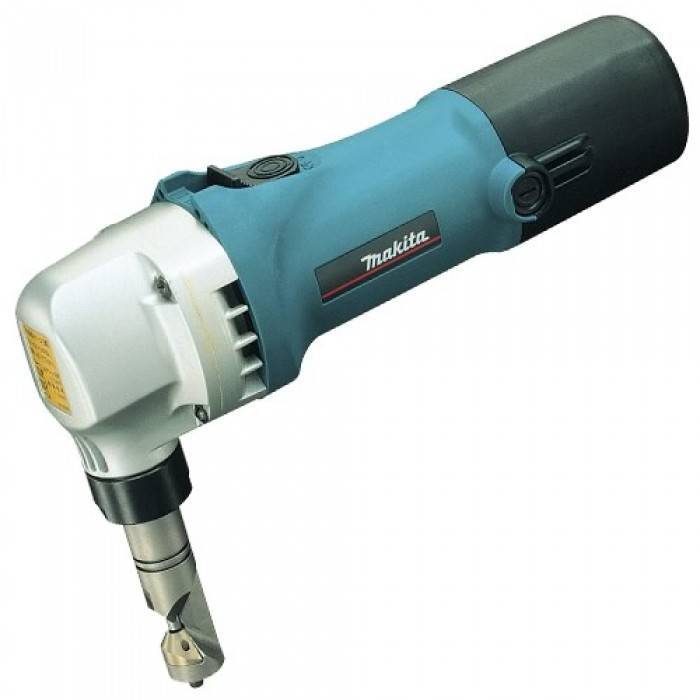

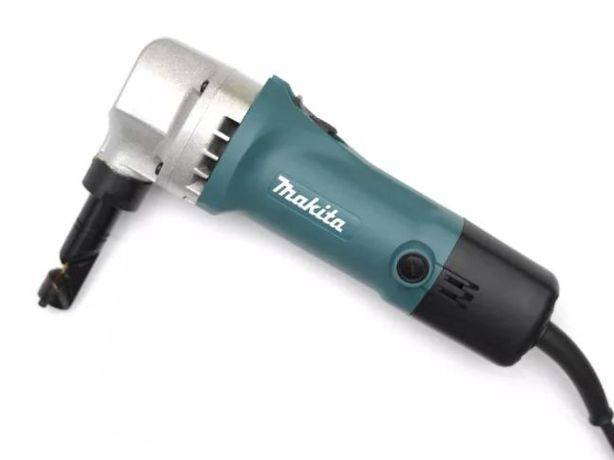

Makita JN1601

Высечные ножницы Makita JN 1601 оснащены мотором на 550 Вт, выдающим рабочую частоту до 2200 оборотов в минуту. Этого вполне достаточно для качественной поперечной порезки металлочерепицы или кровельного профнастила.

Достоинства:

• Патрон поворачивается на 360*.
• Глубина порезки стали до 1,6 мм.
• Режут легко и без усилий.

Недостатки:

Оставляют немного грубый срез.

Bosch GSC 75-16

Профессиональные листовые ножницы мощностью 750 Вт. Справляются со сталью и алюминием толщиной до 2 мм. Идеально подходят для раскроя гладкого листа и низковолнового профлиста. Режут ровно, без заусенцев и сколов.

Достоинства:

• Сравнительно небольшой вес – 1,7 кг.
• Тихий звук мотора.
• Удобный фиксатор.

Недостатки:

• Качество реза сильно зависит от настройки зазора между режущими кромками.
• Не любят ржавую сталь.

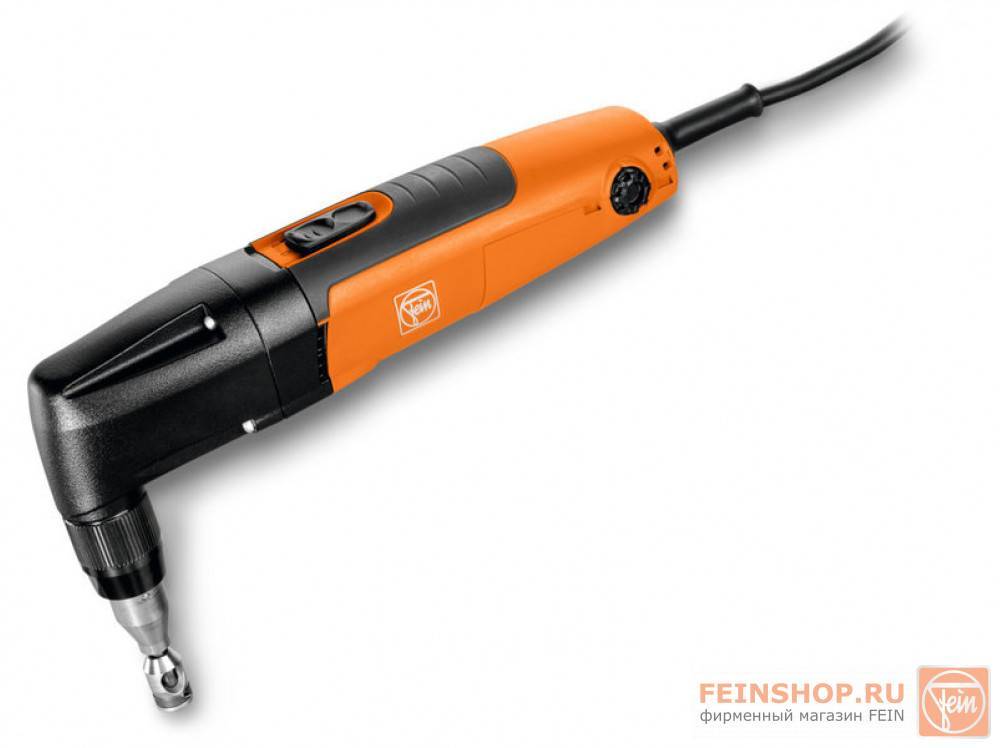

Fein BLK 5.0

Профессиональные высечные ножницы от немецкого производителя. Мотор мощностью 1200 Вт позволяет без труда резать высокопрочную сталь толщиной до 2,5 мм и обычную – до 5 мм. Частота хода – 750 об/мин.

Достоинства:

• Долговечная матрица и пуансон.
• В комплекте дополнительная рукоять.
• 5-метровый кабель.

Недостатки:

• Вес – 3,8 кг.
• Высокая стоимость.

Bosch GSC 12V — 13

Листовые аккумуляторные ножницы Bosch предназначены для работ с тонколистовой сталью (0,6-1,3 мм). При весе 1,4 кг обладают отличной мобильностью. Щеточный двигатель обеспечивает частоту холостого хода до 3600 об/мин.

Плюсы:

• Системы защиты аккумулятора от перегрузки.
• Система защиты устройства от поломки при падении.
• Удобство в работе.

Минусы:

Требуют от оператора физической силы и концентрации, при слабом хвате выскальзывают из руки.

MAKITA DJN161

Аккумуляторные высечные ножницы Макита позволяют манипулировать в труднодоступных местах при монтаже кровли и фасада. Устройство имеет литий-ионный аккумулятор на 18 В и электромотор, развивающий до 1900 об/мин. Максимальная глубина реза – 2,5 мм.

Достоинства:

• Тихая работа.
• Эргономичная рукоятка.
• Компактные размеры.
• Индикатор заряда батареи на корпусе.

Недостатки не выявлены.

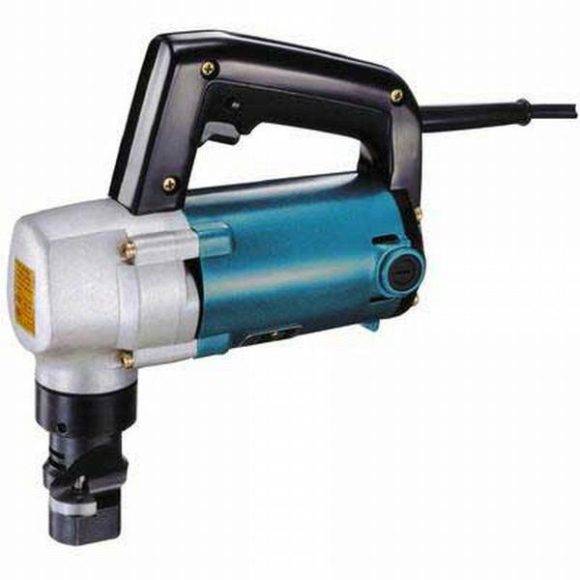

Makita JN 3200

Ножницы вырубного типа. Позволяют кроить сталь толщиной до 3,2 мм. Движок на 660 Вт выдает до 1300 об/мин.

Плюсы:

• Ручка-держатель, выведенная над основным корпусом.
• Удобно менять щетки (достаточно открутить специальную гайку).
• Идеальный прямой рез.
• Двойная изоляция кабеля питания.

Минусы:

• Сильно шумит при работе.
• Тяжело разворачиваются при выполнении фигурного среза.

ТИТАН ППН55-16

Лучшие высечные ножницы дешевого класса. Оборудованы двигателем на 550 Вт, который раскручивается до 2000 оборотов. Способны обрабатывать металл толщиной до 2,5 мм.

Плюсы:

Доступная цена.

Минусы:

• Китайская сборка низкого качества.
• При высоких нагрузках резак быстро выходит из строя.

Конструктивные особенности высечных ножниц

В зависимости от принципа работы и вида режущих элементов электроножницы классифицируются на несколько видов: ножевые (шлицевые и листовые) и высечные (вырубные). Основное их различие заключается во внутренней и внешней конструкции режущих материалов, а также методе разрезания металлических изделий.

К основным составляющим элементам высечных ножниц относят:

пробойник (пуансон)– подвижной элемент – размещается в ползуне, который осуществляет возвратные и поступательные движения, подающиеся от кривошипного механизма. Принцип действия инструмента аналогичен работе дырокола: рубка листового металла происходит путем проделывания ножницами небольших пазов под диаметр пуансона. При обработке тонких материалов форма пуансона должна иметь округлый вид с размером до 3 мм. При вырезке отверстий в массивных элементах рекомендуется использовать квадратные формы пуансона. Прямоугольные пуансоны делают высечки с прямоугольным профилем и имеют высокие показатели надежности при эксплуатации. При необходимости их можно перетачивать. Круглые пуансоны делают подковообразные высечки с направленными краями и хорошо подходят для криволинейных резов. Круглые пуансоны нельзя перетачивать.

Форма пуансона определяет форму образующихся высечек: прямоугольная – в виде прямоугольника, круглая – в виде подковы. Прямоугольная форма высечек является более безопасной.

матрица – это неподвижная часть устройства. Устанавливается в матрицедержателе и жестко прикрепляется к кожуху всего механизма. Через матрицу втягивается либо вжимается движущийся пуансон. Отверстие, расположенное в матрице должно иметь такую же форму, как и пуансон (прямоугольник или круг).

Высечные ножницы могут применяться не только в обработке листового металла, но  и при разрезании стальных изделий. Например, они могут существенно помочь при разрезании гофрированного металла любого профиля.

Этот инструмент по своей скорости не уступает обычной болгарке, не способен нагревать режущий материал и позволяет проделывать любые повороты, включая 90-градусные. Кроме этого ножницы не оставляют заусениц на кромках, благодаря чему отсутствует необходимость в дополнительных обработках мест среза.

Преимуществами высечных ножниц считают:

• компактные размеры;
• отсутствие повреждений полимерных слоев металлочерепицы;
• осуществление резки не только с краю, но и с середины;
• быстрота выполнения резки;
• бесступенчатая перестановка матрицы;
• выполнение криволинейного или прямого среза;
• возможность легкой уборки образующейся во время резки стружки;
• обработка материалов различной толщины за счет существования разных по мощности видов инструмента.

К основным областям использования высечных ножниц относят:

• кровельные и фасадные работы;
• слесарные работы в мастерских;
• производство распределительных шкафов;
• обработка металлических изделий;
• утилизация и демонтаж.

Принцип работы и конструкция высечных ножниц

По типу станины рассматриваемое оборудование представляет собой разновидность одностоечных открытых прессов, и отличается следующими кинематическими особенностями:

• сравнительно большим диапазоном ходов в минуту (до 3500);
• малой величиной перемещения ножей (до 10 мм);
• наличием сменных направляющих для позиционирования обрабатываемой заготовки;
• приводной поворотной головкой, которая размещается на ползуне.

В остальном компоненты схемы электрических высечных ножниц традиционны: двигатель, клиноременная передача (для высокоскоростных моделей предусмотрен прямой привод), главный вал эксцентрикового типа и исполнительный кривошипно-шатунный механизм. Естественно, имеются направляющие ползуна и рабочий стол, которые располагаются на сваренной из стальных листов станине.

Главное отличие заключается в конструкции узла «ползун-шатун». Для высечных ножниц шатун узла – регулируемый, причём, как и для кривошипных прессов, регулировка выполняется изменением длины шатуна при помощи специального червячного редуктора, вращающего резьбовую головку. Этим регулируется перещение оборудования при выполнении операции.

Конструкция режущей части инструмента

Помимо изменения хода, вырубные ножницы имеют возможность изменять число ходов, т.е., регулировать свою производительность. Для этого фирмы-производители реализуют одно из следующих конструктивных решений:

1. Устанавливают на эксцентриковом валу ступенчатый шкив, на который перебрасываются ремни клиноременной передачи. Такой способ подходит для агрегатов небольшой мощности, а также для неприводных вырубных ножниц, предназначенных для резки металла. Количество канавок на шкиве для приводных вариантов – не более двух, иначе эксплуатация ножниц будет неустойчивой. Ручные агрегаты могут иметь и большее число ступенек.
2. Монтируют на главный вал эксцентриковую втулку, перемещая которую вдоль оси вала, можно изменить высоту штампового пространства. Изготовить такую втулку в кустарных условиях практически невозможно, поэтому этот вариант имеется лишь в моделях заводского производства. Его преимущество – возможность многоступенчатого изменения величины перемещения, поскольку число позиций регулирования определяется количеством соответствующих пазов в эксцентриковой втулке.

Режущий инструмент

Для того, чтобы компенсировать инерционные составляющие усилий, ползуны высокоскоростных высечных ножниц комплектуются пружинными уравновешивателями.

Электрические вырубные ножницы, как правило, не оснащаются традиционными системами включения «муфта-тормоз». При значительном числе ходов жёсткие муфты будут действовать нестабильно, а период разгона-торможения может оказаться весьма значительным. То же касается и ленточных тормозов. Для пневмофрикционного привода дополнительно потребуется подводка сжатого воздуха. Поэтому ограничиваются установкой на оборудовании обычных кнопочных станций, а пуск и остановку ножниц выполняют при помощи электродвигателя.

Выводы

Электроножницы способны сэкономить своему хозяину массу сил и времени.

Листовые ножницы – самые простые и надежные, но ограниченные в функционале.

Для выполнения радиальных срезов и работы с профильными заготовками лучше всего подходят высечные и шлицевые инструменты.

Для периодической эксплуатации в домашних условиях будет достаточно дешевого инструмента типа ТИТАН ППН55-16.

Для профессиональной работы с толстым металлом лучше всего подойдут высечные ножницы Fein BLK 5.0

• Электролобзик: как выбрать, характеристики, рейтинг моделей
• Сабельная пила аккумуляторная. Как выбрать, рейтинг лучших моделей
• УШМ с регулировкой оборотов и плавным пуском. Рейтинг моделей
• Аккумуляторные шуруповерты: рейтинг моделей, советы по выбору
