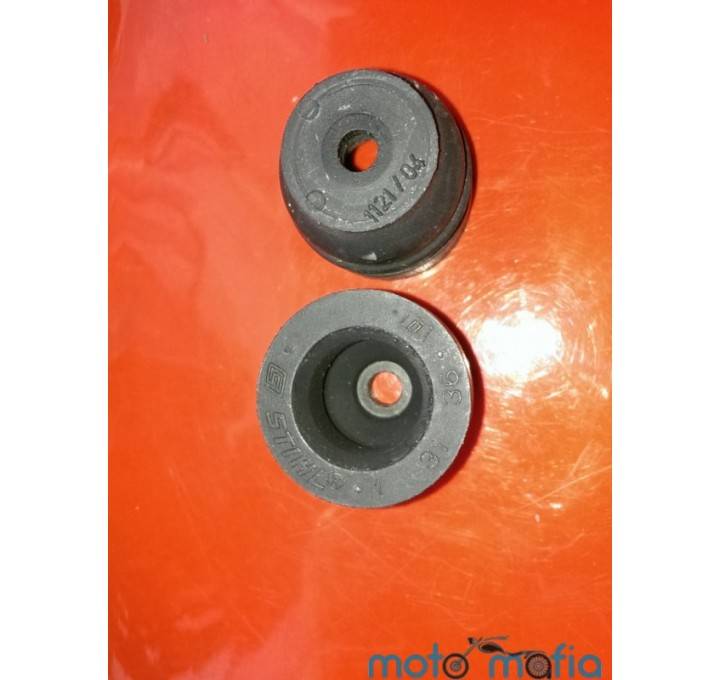

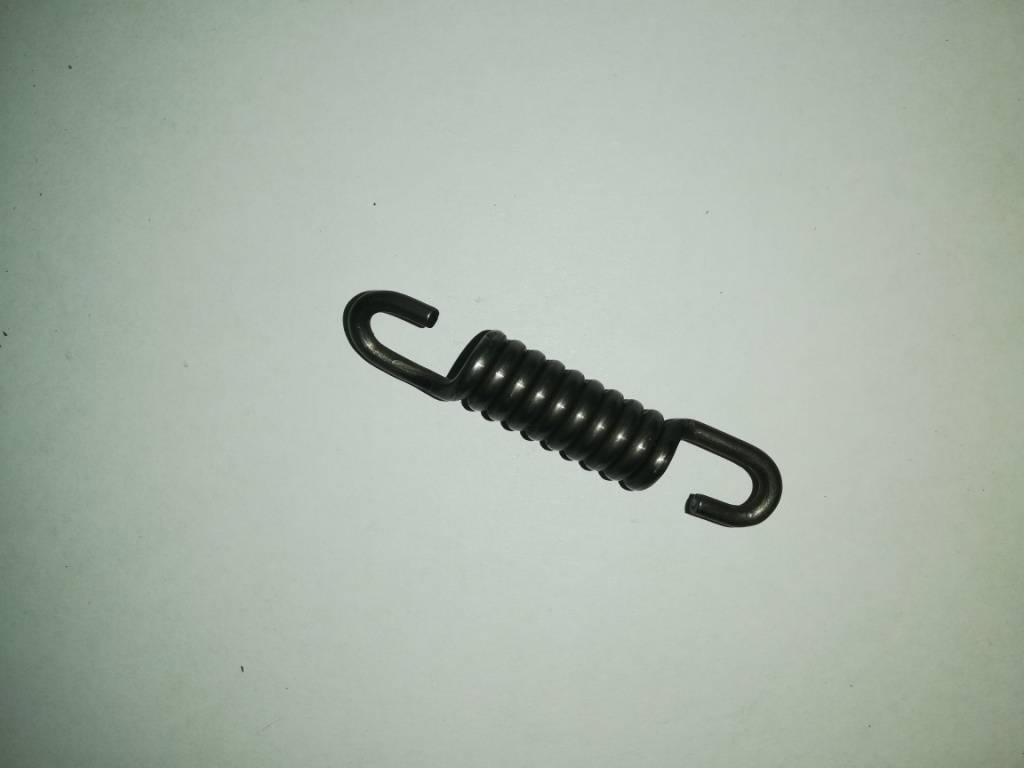

Замена амортизаторов на бензопиле

Поломки цилиндро-поршневой группы

Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.

Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.

Фильтра

«Богатая» или «бедная» топливная смесь рано или поздно станет причиной поломки. Возможно даже дорогостоящей. Чтобы этого не произошло, нелишним будет регулярно проверять фильтра на наличие потертостей, а также на прорыв самого фильтрующего полотна.

Как проверить топливный фильтр и заменить

Чтобы проверить текущее состояние топливного фильтра необходимо осуществить следующие действия:

Снять со штуцера карбюратора топливный шланг и направить его в рабочую емкость.
Несколько раз нажать на, так называемую, «подкачку».

Если бензин поступает неравномерно и с рывками, то самое время поставить новый фильтрующий элемент. Делается это довольно просто:

Откручивается крышка топливного бака.
При помощи пинцета или любого другого устройства извлекается сам фильтр.
Отсоединив старый фильтр необходимо поставить новый и опустить его в топливный бак.

Как почистить воздушный фильтр

При непоступлении достаточного количество воздуха, топливная смесь становится чересчур обогащенной, что приводит к нарушению нормальной работы двигателя. Регулярная продувка воздушного фильтра, а в особо запущенных случаях промывка в мыльном растворе позволит избежать подобных проблем.

Обратите внимание, что не допускается промывка в ацетоне, бензине или прочих агрессивных растворах. Это может привести к нарушению целостности фильтрующего элемента

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Ремонт стартера бензопилы

Бензопила является незаменимым инструментом при строительстве и заготовке дров. Правильная эксплуатация при умеренной работе обеспечивает длительную жизнь инструмента без поломок. Однако неприятности могут возникнуть совершенно неожиданно и исправная бензопила теряет работоспособность, причем неисправность может быть совершенно пустяковая.

Как собрать стартер на бензопилу?

После замены неисправных элементов стартера пришло время его собрать. При этом необходимо придерживаться максимальной точности, так как наименьшее несоответствие может привести к поломке спускового механизма. Сборка узла должна выполняться в следующей последовательности:

Стандартный кабель необходимо будет вставить в заводское отверстие катушки. Однако шнур не должен быть намотан;
Далее необходимо вставить катушку в ее базовое место. В этот момент многие новички совершают общую ошибку. На поверхности катушки есть 2 слота. Один из них должен получить обычный пружинный крючок. Для этого необходимо установить катушку так, чтобы она плотно прилегала к своему первоначальному местоположению, а существующий крючок был точно в гнезде. Правильную установку следует проверять, поворачивая катушку по часовой стрелке, пока не появится сопротивление;
Затем вам нужно установить легкую бензопилу. В этом случае выступ последнего должен располагаться в углублении установленной катушки;
После этого вам понадобится винт и шайба, чтобы закрепить устройство;
Далее другой конец шнура должен быть заплетен в специальную розетку;
На следующем шаге вам нужно будет вставить кабель в стартовую ручку. Для этого вам нужно будет завязать узел среднего размера на конце шнура. Если он слишком маленький, кабель проскальзывает, вызывая его быстрое наматывание на ударный барабан;
Затем вам нужно освободить петлю внутри стартера. Сразу после этого начинайте поворачивать курки по часовой стрелке. В этом случае шнур не нужно наматывать. Затем катушку необходимо будет зафиксировать вручную, а петля будет вытянута за ручку;
Затем вам нужно проверить работу триггера;
Если устройство работает нормально, осталось установить его на инструмент и закрепить его тремя винтами.

Ремонт стартеров не является сложной процедурой, если вы следуете правильной процедуре. Как правило, замена шнура стартера займет не более 20 минут. Главное правильно расположить шкив и барабан относительно друг друга. В противном случае, триггер не будет работать.

Весенний ремонт

Порядок ремонта пружины системы запуска:

Снимите стартер с корпуса инструмента.
Снимите защитную крышку.
Обмотайте трос от конца шкива, чтобы механизм не катился.
Вставьте другой конец шнура в отверстие в защитной крышке.
Затяните шнур на 17-20 см, чтобы проверить вращение шкива пружинного механизма.
Проверьте исправность пружины после снятия и выпуска механизма.
Открутите шкив со стороны генератора, выкрутив 3 крепежных болта.
Снимите шкив и шнур.
Проверьте состояние деталей на предмет износа, повреждений и поломок. Если пружинные разрывы небольшие, дефект можно устранить сваркой.

Как отремонтировать стартер на бензопиле

Причиной неисправности в системе запуска бензопилы может быть:

Приводной шкив. Эта деталь подвержена высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется проверить шкив на наличие трещин на задней панели корпуса. При необходимости отремонтируйте деталь или замените ее новой.
Пружинный механизм. Этот предмет необходимо заменить. Также рекомендуется проверить места установки на наличие дефектов.
Канатная пусковая система. Вы должны осмотреть веревку на износ. При необходимости замените деталь и установите ее на шкив.

диагностика

Система для запуска диагностического инструмента выглядит следующим образом:

Ослабьте невыпадающие винты и снимите крышку.
Винт, который крепит механизм к защитной крышке, ослаблен.
Аккуратно запускает стартер, снимает пружину и зажимает ее.
Чтобы проверить наличие дефектов и дефектов, удалите катушку с помощью кабеля.
Проверьте топливную систему на наличие воды. Если в системе есть вода, необходимо заменить топливную жидкость.
Проверьте источник питания на переполнение топлива. В этом случае необходимо вывинтить и высушить свечу зажигания, демонтировать стартер, демонтировать воздушную заслонку.
Проверьте свечу зажигания на наличие искр.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Видео «Проверка зазора в замке поршневых колец»

Изучив записи, вы узнаете, как выбирать поршневые кольца.

Рано или поздно ваш двигатель износится и потребует замены поршневых колец или поршня в целом.

Кажется, что замена поршневых колец является обычной задачей, доступной каждому, кто более или менее знаком с устройством и принципом работы примитивного четырехтактного двигателя. Но, к сожалению, люди боятся тратить 15 минут своего невероятно дорогого времени на чтение литературы и заряжать все в двигателе по принципу (как это было. Вероятно, это сработает). Ну, флаг в ваших руках и обратитесь в сервис как можно скорее.

Итак, мы берем поршень и видим 3 канавки для установки поршневых колец. На 4-тактных двигателях, например, на 2-тактных двигателях, ограничительные заглушки отсутствуют.

Существует два типа поршневых колец на 4-х тактных двигателях. Первые два, которые установлены в двух верхних пазах, являются сжимающими. Из названия видно, что они отвечают за наличие компрессии в вашем двигателе и должны содержать газы, образующиеся во время вспышки из-за сгорания топлива в камере сгорания.

Следующие три кольца. Это скребки для масла. И здесь их цель ясна. Они отвечают за удаление масла, которое покрывает стенки цилиндра, когда поршень возвращается вниз. Если эти кольца пропущены, масло останется на стенках цилиндра, угрожая двигателю начать есть масло и, конечно, курить.

Как установить в первую очередь? Да, в принципе, как они были с завода, в том же порядке, но чтобы избежать ошибок, мы покажем снова.

Сначала мы ставим главное маслосъемное кольцо: то, которое имеет волнистую структуру. Его проще всего установить, потому что он самый гибкий из всех.

Затем поместите верхнее и нижнее кольца SHADOW скребка. Они немного сложнее, но их установка также не должна происходить.

Теперь положите поршневые компрессионные кольца: те, которые толще и «фирма», Сначала установите нижнюю, затем верхнюю. Надеть их немного сложнее, так как они менее эластичны и прочнее. Вы вряд ли сможете сломать их, но не согните их идеально кривыми руками.

Ты думаешь это все? Нет!

Тот факт, что кольца по-прежнему необходимо правильно расположить на поршне, чтобы кольца-фиксаторы (точки среза) не падали друг на друга. Проще говоря, вам нужно разрезать нижнее кольцо, не расположенное непосредственно над разрезанным верхним кольцом.

Начнем с верхних поршневых колец.

Нижнее кольцо блокировки расположено посередине над полостью клапана, например, на входе (также можно снять, разницы нет).

Замок верхнего кольца расположен строго в направлении, противоположном нижнему кольцу. Соответственно, если замок нижнего кольца над полостью под впускным клапаном, замок верхнего кольца над полостью под выпускным клапаном.

Теперь перейдем к маслосъемным кольцам. Эти кольца также должны быть расположены таким же образом, чтобы не было совпадений с замком. Поэтому верхнее кольцо расположено над отверстием под поршневой палец с правой стороны.

Второй (нижний) расположен на противоположной стороне, также примерно посередине отверстия для поршневого пальца.

Последнее волнистое маслосъемное кольцо помещается в любую из четырех секций, полученных между отверстием для пальца и полостью под клапаном.

А теперь на ваш вопрос: что за фигня автор тут теряет? И почему так тщательно устанавливаются положения всех 5 колец?

Мы объясняем. Мы сделали все это, чтобы не оказалось, что когда один замок расположен над другим, через эти замки не проходят газы (в случае поршневых колец) и на стенках не остается масла (в случае скребка для масла). Кольцо).

Если принять во внимание поршневые кольца, то это потеря сжатия и прохождение горячих рабочих газов к маслосъемным кольцам, которые не рассчитаны на такие резкие высокие рабочие температуры. В результате кольца могут выгореть через некоторое время. Если мы повернем к кольцам масляных скребков и замки на них совпадут, масло не будет полностью удалено: оно достигнет поршневых колец, что приведет к коксованию канавок кольца, и в результате они будут трястись а потом сгореть

Если мы повернем к кольцам масляных скребков и замки на них совпадут, масло не будет полностью удалено: оно достигнет поршневых колец, что приведет к коксованию канавок кольца, и в результате они будут трястись а потом сгореть.

В результате вы получаете сгоревшие кольца и изношенный поршень.

Итог: установка кольцевых замков перед установкой занимает всего 2 минуты, а срок службы двигателя может быть увеличен на десятки часов.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

Демонтаж верхней защитной крышки;
Выкручивание свечи зажигания;
Снятие боковой крышки;

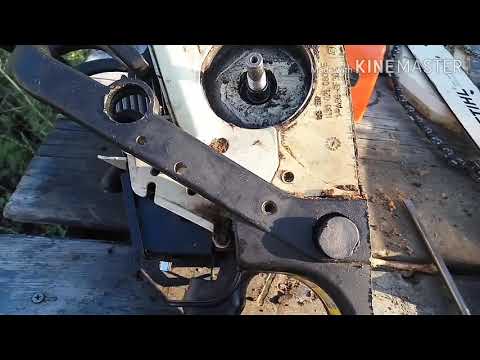

С помощью большой плоской отвертки убираются стопора с амортизаторов;
В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
Демонтаж ведущей звездочки цепи;
Убираем карбюратор с воздушным фильтром;
Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Замена Поршневой Бензопилы STIHL 180 Видео

Как поменять поршневую на бензопиле STIHL 180

Главные неисправности бензопилы STIHL ms 180 связаны с поршневой группой. Разглядим, главные предпосылки, по которым поршневую нужно поменять. Дадим описание поршневой и метод её подмены.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

заклинивает движение цепи;
произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

вывернуть свечу и оценить ее внешний вид;
уточнить расстояние между магнитами и катушкой (до 0,2 мм);
проверить искру.
