Замена патрона на перфораторе Bosch

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Как прикрутить патрон после замены

Патрон накручивают и фиксируют рукой.  Шуруповерт включают на короткий промежуток времени. Против часовой стрелки закручивают крепежный винт. Процесс закручивания выполнен.

Возникает много ситуаций, когда нужно снимать патрон. Чаще всего причины кроются в проблемах, возникающих в процессе работы, это может быть люфт, выпадение бит и т.д. Некоторые желают сменить имеющуюся деталь на изделие другой конструкции или размера. К замене прибегают и в случае, если сверло начинает водить в стороны. Другой патрон приходиться ставить, если при падении или биении на нем появились трещины. При активном использовании инструмента деталь меняют каждые 2 года.

После того как был проведен разбор патрона, все детали необходимо почистить щеткой и смазать. Затем головку надо собрать в обратном порядке. При его снятии и установки необходимо соблюдать правила техники безопасности. Если с работой не удается справиться самостоятельно, нужно обратиться к специалистам.

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
   той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

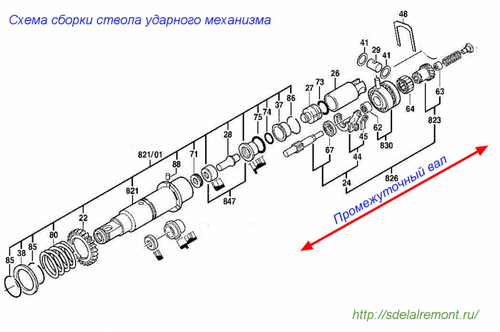

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта

Порядок правильной сборки перфоратора Бош.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Читать также: Как сделать домашнюю коптильню своими руками

Самыми распространенными причинами износа являются:

• Очень жёсткая пружина
• Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало повышенным
• Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Неправильная установка
• Изношенное состояние
• Неправильно установлены щеткодержатели
• Плохое прилегание к коллектору
• Детали слишком сильно прижаты
• Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Параметры выбора

Чтобы перфоратор прослужил долго, а не сломался через полгода из-за чрезмерных нагрузок рекомендуется выбирать оборудование учитывая его эксплуатационные параметры

Есть основные моменты, на которые надо обратить внимание

Ударная сила сверла

Это основной параметр производительности оборудования. Данный параметр измеряется в джоулях. Здесь имеется в виду не нажим на рукоять а особенности устройства, с какой силой он будет бить по бетону или др. материалу. Один из параметров, который отвечает за глубину бурения.

• Для рабочих, постоянно занимающихся ремонтом, предпочтительно выбирать модели с силой удара от 4 до 12 Дж.
• Для периодичного использования подойдет перфоратор с показателем 1-2 Дж.
• А для частой работы с бетонными поверхностями необходимо оборудование с силой удара 27 Дж.

Ударная частота

Частота удара – второй важный рабочий параметр перфоратора. Если сила толчка будет большая, а частота удара низкая, то работа пойдет медленно.

• Для профессионального использования оборудования подойдут параметры 5-6 тысяч ударов в минуту.
• Если перфоратор планируют использовать на бытовом уровне, можно купить инструмент с показателями 3-4 тысячи ударов в минуту.

Частота и мощность вращения

На глубину бурения влияют сила и частота удара. А мощность и скорость вращения патрона со сверлом – это важный параметр, от которого зависит скорость обработки толстых поверхностей. Для быстроты оборотов необходим мощный мотор.

• Если необходимо работать с толстыми стенами, перегородками, показатели мощности перфоратора должны колеблется в пределах от 700 до 1200 Вт (скорость вращения в пределах 2500 оборотов).
• Если планируется работать с тонкими перегородками (до 4 см), достаточно мощности мотора в 500 Вт и скоростью вращения до 1200 оборотов.

При выборе параметров мощности стоит обратить внимание на диаметр сверла. Высокая скорость вращения оправданна, если в работе используют тонкий бур

А толстое сверло на высоких оборотах будет быстро изнашиваться

А толстое сверло на высоких оборотах будет быстро изнашиваться.

Режимы работы

У каждой модели перфоратора есть несколько режимов работы. Это особенность инструмента. Если модель работает в двух режимах – это вращение и вращение с ударом. Трехрежимные модификации могут работать только на удар.

Стоимость перфоратора напрямую зависит от количества режимов. Если у мастера разнообразная деятельность (бурение сквозных отверстий, монтаж крепежа), стоит приобрести трехрежимный инструмент. Для однотипной работы можно приобрести двухрежимный перфоратор.

Форма и вес корпуса

Оборудование этого типа используется в работе в разных условиях, поэтому от формы и веса корпуса зависит продуктивность и быстрота утомляемости рабочего. У более легких моделей горизонтальное расположение двигателя. Они являются оптимальным вариантом для монтажа подвесного потолка.

У перфораторов с вертикальным расположением двигателя вес больше, но их корпус компактнее. Они более продуктивны для бурения стен. Для работ с дорожным покрытием были разработаны самые тяжелые Т-образные модели перфораторов.

Емкость батареи

При выборе аккумуляторного перфоратора надо обратить внимание на емкость батареи. От этого показателя зависит продолжительность работы оборудования

Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А

Для частого использования стоит обратить внимание на модели с аккумулятором емкостью 3-4 А

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

• Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
• Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Быстрозажимные элементы

Такой патрон на перфоратор прост в использовании. И специального ключа для работы с ним не потребуется. Достаточно зажать руками механизм устройства, и насадка готова к работе. Быстрозажимный патрон для перфоратора выпускается двух видов: одно- или двухмуфтовый.

Одна рука – и никаких дополнительных усилий. По такому принципу работают одномуфтовые зажимные устройства. Их можно устанавливать только на тех дрелях, где технически реализована автоматическая блокировка рабочего вала. Принцип работы устройства прост. Хвостовик насадки зажимается путем ручного вращения регулировочной гильзы. Повернул несколько раз – и готово.

Видео: виды патронов для перфораторов

Недостаток такого вида крепежного элемента заключается в том, что при длительной эксплуатации он ненадежно фиксирует сверла большого диаметра. Соответственно, во время сверления инструмент может проворачиваться, что влияет на качество и скорость выполнения работ. Быстрозажимной элемент отлично фиксирует насадки диаметром от 1 до 25 мм.

Выбор конкретной модели зажимного приспособления зависит от тех видов работ, которые будут проводиться с помощью дрели, а также от модели и возможностей самого инструмента.

Пошаговая инструкция по разборке перфоратора

Чтобы устранить любую неисправность, кроме случая, когда ломается розетка, устройство обязательно разбирают. Конструкция перфораторов производителей разных марок, включая Энергомаш ПЕ, Диолд, Hammer (Хаммер), Stanley (Стэнли), Fatmax, Калибр, схожая, потому и схемы разборки похожие. Специалисты не советуют разбирать полностью, собирать будет сложно. Процесс требует соблюдения пошаговой инструкции.

Демонтаж патрона

При разборке перфоратора внимательно осматривают каждую снятую деталь. Чтобы потом не было проблем, как правильно собрать перфоратор, процесс рекомендуют фотографировать. Если внешних дефектов не обнаружилось, начинают демонтировать патрон. Сначала снимают резиновый пыльник, при помощи отвертки убирают стопорное кольцо, потом – пластиковый пыльник.

Далее вытаскивают:

• шайбу;
• пластину;
• пружину;
• шарик.

Если эти детали изношены, бур в патроне не будет держаться. В отдельных моделях патронов могут присутствовать дополнительные шайбы и шарики.

Разбор патрона перфоратора

Разборка корпуса

Прежде чем разбирать корпус, вначале снимают переключатель режимов. Его ставят в режим «Удар». При отсутствии такового – в позицию «Удар + сверление». Нажимают на кнопку, которая расположена на ручке переключателя, проворачивают чуть ниже значка, где изображен молоток. Должен раздастся своеобразный щелчок. Поддев отверткой, переключатель тянут на себя и снимают. В некоторых моделях перфораторов он прикручен к корпусу с помощью шурупов.

Разборка электрической части

При подозрении на поломку, связанную с электрическими узлами и элементами, инструмент тоже придется разбирать. Снимают заднюю крышку, открутив шурупы, которые ее держат. Выкручивают крепеж, удерживающий провод. Из креплений вытаскивают провода, пусковую кнопку, прикрепленные к статору провода. Откручивают крепежные болты, достают щетки. Корпус разделяют с помощью плоской отвертки. Из редуктора вынимают ротор. При необходимости замены подшипников, используют специальный съемник.

В корпусе электрической части инструмента находится воздухозаборник, который также вынимают. Отсоединяют статор. Его легче вытянуть, если по корпусу постучать чем-то деревянным.

При разборке бочкового перфоратора, в котором электропривод расположен вертикально, вначале снимают ручку, потом болты, которые удерживают мотор.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
2. Провода необходимо зачистить и залудить.
3. Возьмите старую кнопку и купите аналогичную.
4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

Замена кнопки с помощью шила

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

Отогните пружинки, прижимающие щётки

Замена и подключение статора

1. Извлеките статор из корпуса электрики. На его место поставьте новый.
2. Вкрутите крепёжные болты.
3. Установите воздухозаборник.
4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
3. Выньте игольчатый подшипник.
4. Извлеките шестерёнку и пружину.
5. Снимите с пружины пластиковую центровку.
6. Замените негодные запчасти.
7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

Пьяный подшипник с промвалом в сборе

Пьяный подшипник с втулкой от гильзы

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

Дефект ударного механизма

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком
