Замена поршневых колец на мотоблоке кентавр

Общее описание устройства Лифан

Двигатель для мотоблока Лифан мощностью 6,5 л.с., цена которого в различных магазинах колеблется в пределах от 9 до 21 тысячи рублей в зависимости от модификации, имеет классическую компоновку: это одноцилиндровый карбюраторный двигатель с нижним распредвалом и штанговым приводом клапанов (схема OHV).

Двигатель Лифан

Его цилиндр выполнен одним целым с картером двигателя, что, несмотря на теоретическую возможность замены чугунной гильзы, заметно снижает его ремонтопригодность при износе ЦПГ.

Мотор имеет принудительное воздушное охлаждение, производительность которого достаточна при работе в жарком климате даже при больших нагрузках.

Система зажигания – транзисторная, при эксплуатации не требующая каких-либо регулировок. Невысокая степень сжатия (8,5) этого двигателя позволяет ему работать на товарном бензине марки АИ-92 любого качества.

При этом удельный расход топлива у этих двигателей составляет 395 г/кВт*ч – т.е. за час работы на номинальной мощности, составляющей 4 кВт (5,4 л.с.) при 2500 об/мин, они при правильных настройках карбюратора израсходуют за час работы 1,1 литра топлива.

На данный момент семейство двигателей 168F включает в себя 7 моделей с различными вариантами комплектации и подсоединительными размерами, общими у которых являются следующие характеристики:

• Размерность цилиндра (диаметр/ход): 68×54 мм;
• Рабочий объем: 196 см³;
• Максимальная выходная мощность: 4,8 кВт при 3600 об/мин;
• Номинальная мощность: 4 кВт при 2500 об/мин;
• Максимальный крутящий момент: 1.1 Н*м при 2500 об/мин;
• Объем топливного бака: 3,6 л;
• Объем моторного масла в картере: 0,6 л.

Модификации

Lifan 168F-2

Самая дешевая комплектация с присоединительным размером вала 19 или 20 мм. Цена у производителя – 9100 рублей.

Более подробно о работе двигателя Lifan 168F-2 смотрите на видео:

Lifan 168F-2 7A

Вариант двигателя, оснащенный катушкой освещения, способной запитывать потребители мощностью до 90 Вт. Это позволяет использовать его на разнообразной технике, требующей наличия осветительных приборов: мотобуксировщиках, легких болотоходах и так далее. Цена – 11600 рублей. Посадочный диаметр вала – 20 мм.

Схема зажигания Lifan 168F-2

Силовой агрегат имеет конический выход вала, отличается от базовой модели только конической проточкой носка коленвала, что обеспечивает более точную и плотную посадку шкивов. Цена – 9500 рублей.

Lifan 168F-2L

Этот двигатель имеет встроенный понижающий редуктор с посадочным диаметром выходного вала 22 мм и стоит 12100 рублей.

Мотор Lifan168F-2R

Мотор также оснащен понижающим редуктором, но с автоматическим центробежным сцеплением, а размер посадки вторичного вала редуктора – 20 мм. Стоимость двигателя: 14900 рублей.

Lifan 168F-2R 7A

Как ясно из маркировки, этот вариант двигателя, кроме понижающего редуктора с автоматическим механизмом сцепления, имеет семиамперную световую катушку, что увеличивает его цену до 16500 рублей.

Lifan 168FD-2R 7A

Наиболее дорогой вариант двигателя ценой 21500 рублей отличается не только увеличенным до 22 мм диаметром выходного вала редуктора, но и наличием электростартера. При этом выпрямитель, необходимый для обеспечения зарядки аккумулятора, не входит в комплект поставки.

Неисправности систем двигателя при запуске

В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:

1. Отказ системы зажигания:

• на электродах свечей зажигания есть характерный нагар (необходимо очистить свечи с помощью наждака, после чего их следует промыть бензином и высушить);
• величина зазора между электродами не соответствует указанным заводом-изготовителем в руководстве по эксплуатации двигателя (зазор регулируется путем подгибания бокового электрода до нужных размеров);
• изоляторы свечей зажигания или высоковольтной электропроводки повреждены (неисправные свечи и проводка подлежат замене);
• кнопка СТОП замкнута на массу (для нормального запуска двигателя замыкание необходимо устранить);
• контакты в угольниках свечей нарушены (контакты следует привести в порядок);
• зазор между магнитным башмаком и стартером не соответствует нормативному значению (требуется регулировка зазора);
• на статоре системы зажигания обнаружены дефекты (статор подлежит замене).

1. Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.

При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.

1. Неполное закрытие воздушной заслонки карбюратора.

Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.

Нарушение компрессии и неполадки в карбюраторе

Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.

Причиной тому может быть потеря компрессии, что можно выявить по:

• нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
• деформации впускного клапана;
• износу поршневых колец.

Для того чтобы восстановить компрессию, необходимо:

1. Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
2. Проверить состояние поршневых колец и заменить неисправные компоненты.

Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:

• на карбюратор подается перенасыщенная топливная смесь;
• нарушена герметизация топливного клапана карбюратора;
• износилось маслосъемное кольцо поршня;
• засорился воздушный фильтр.

Для устранения этой проблемы следует:

1. выполнить регулировку карбюратора;
2. заменить прохудившийся клапан;
3. заменить изношенные поршневые кольца;
4. очистить или заменить вышедший из строя воздушный фильтр.

В том случае, если при работе двигателя из глушителя выходит светлый дым, а электроды свечей сухие и покрыты белым налетом, это значит, что в карбюратор попадает обедненная топливная смесь. Данная проблема устраняется посредством регулировки работы карбюратора.

Разборка двигателя

Для того чтобы добратьсяч до поршневых колец необходимо убрать все что мешает.

• Требуется снять головку цилиндра
• Боковую крышку
• Открутить крышку шатуна
• Вынуть шатун вместе с поршнем наружу

Чтобы снять головку требуется удалить глушитель, снять клапанную крышку, раскрутить четыре болта крепления головки.

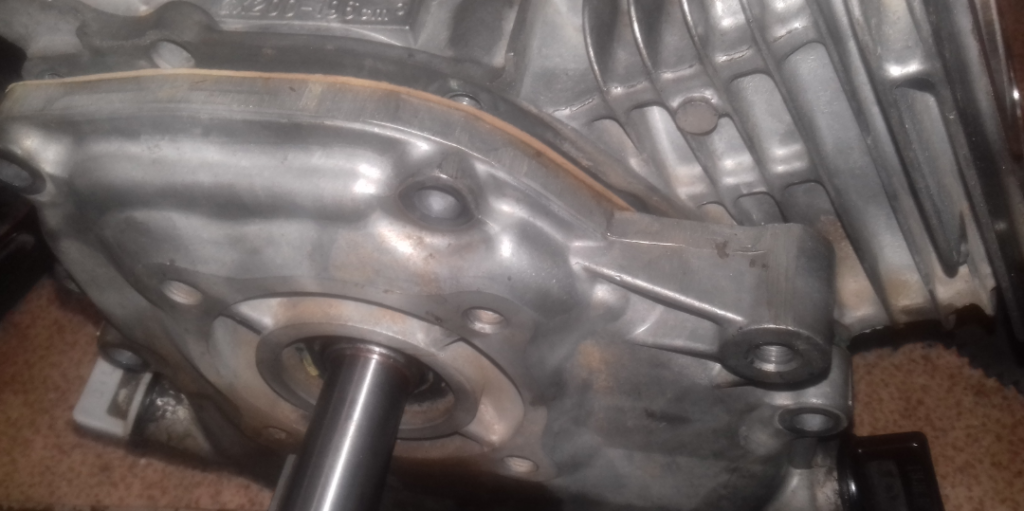

Для снятия боковой крышки. Удаляется шкив. Раскручиваются крепежные болты. В крышке установлен опорный подшипник коленчатого вала и опора распределительного вала. Поэтому отсоединять её нужно равномерно без перекосов. Чтобы избежать закусывания подшипника на коленчатом валу.

Крышку шатуна откручивать неудобно. Для удобства можно вытащить распредвал. Он свободно выходит из внутренней опоры.

После того как крышка шатуна откручена шатун вынимается вместе с поршнем, вверх через гильзу цилиндра.

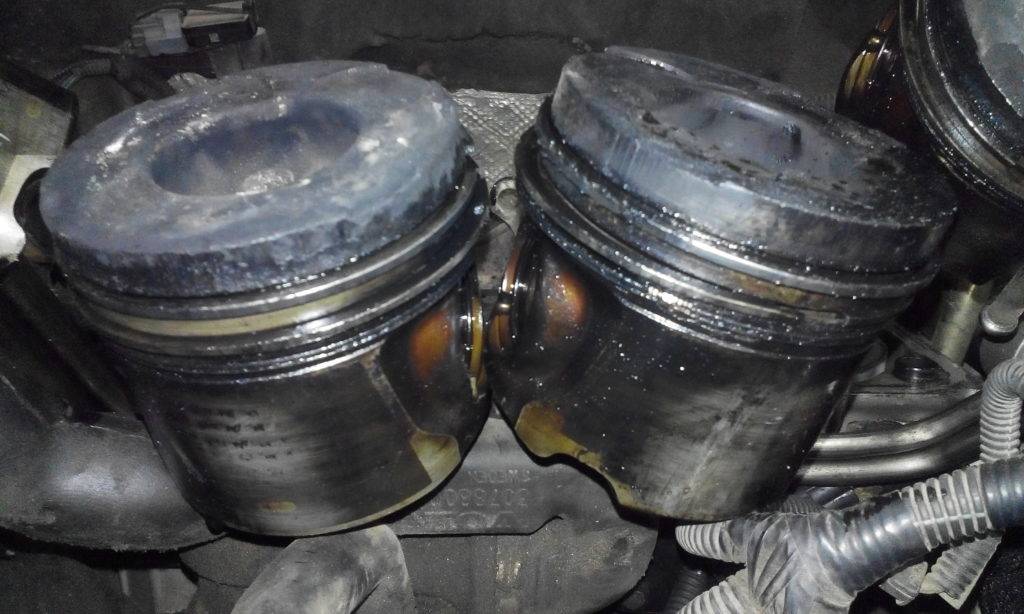

Замена поршня и поршневых колец мотоблока

Поршень можно не снимать с шатуна, а ограничится только заменой поршневых колец. В том случае если нет следов прогара поршня и не повреждены канавки поршневых колец. В идеале поршень не изнашивается, потому что он не касается стенок гильзы. Газы,  которые прорываются через кольца в картер двигателя, выравнивают его как волан из бадминтона. И дают ему тереться о стенки гильзы. Работают только кольца. Трение может возникать только в том случае если поршневая группа перегревается, и поршень меняет свою форму. Поэтому если на поршне нет серьёзных повреждений его можно оставить, а поменять только кольца.

Замена поршневых колец на мотоблоке

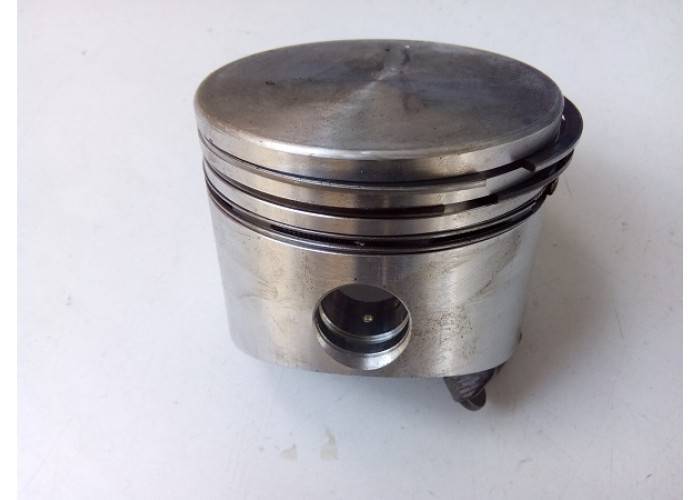

На поршне установлены три кольца

Нижнее маслосъемное. Оно может быть как целиковое так и сборное. Сборное маслосъёмное кольцо состоит из трех частей. Двух наружних колец, между которыми устанавливается маслозаборное кольцо. Сначала необходимо установить его а затем поставить тонкие кольца

Среднее чугунное кольцо. И самое верхнее стальное кольцо.

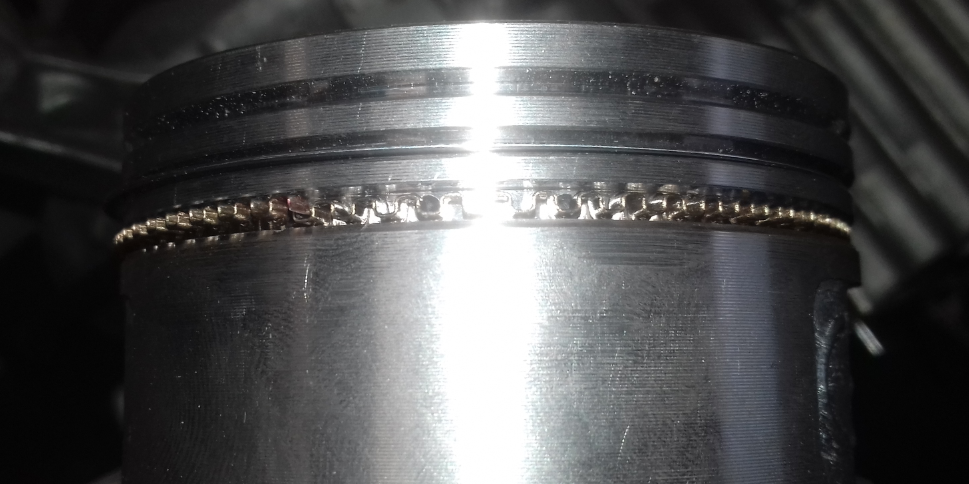

На кольцах имеется обозначение оно должно смотреть вверх при установке коле. Его почти не заметно. Но оно обязательно есть. Кольца необходимо устанавливать правильно. Потому что их структура предполагает оказывать сопротивление газам. Благодаря чему кольца не изгибаются под давлением.

Установка колец на поршень мотоблока осложняется тем что они имеют очень маленький размер и их тяжело сжать при опускании поршня в гильзу. Для этого лучше всего иметь специальную оправку.

Замена поршня мотоблока

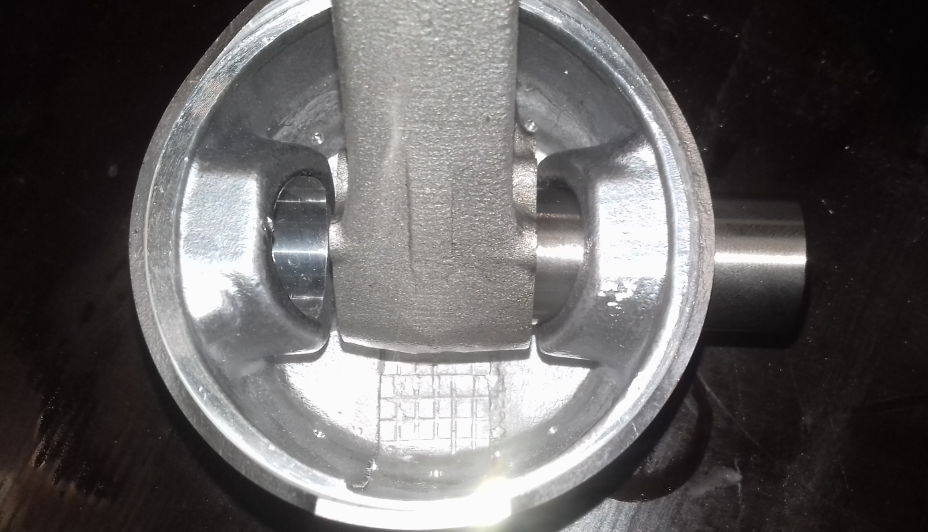

Поршень установлен на шатун при помощи пальца. Чтобы снять палец требуется удалить стопорные пружинящие кольца с торцов пальца. Для их установки в поршне имеются канавки. Палец вынимается, и поршень отделяется от шатуна.

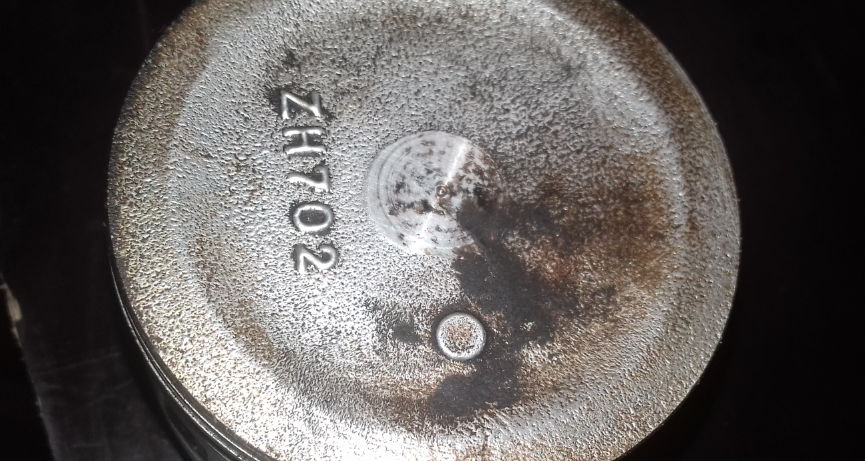

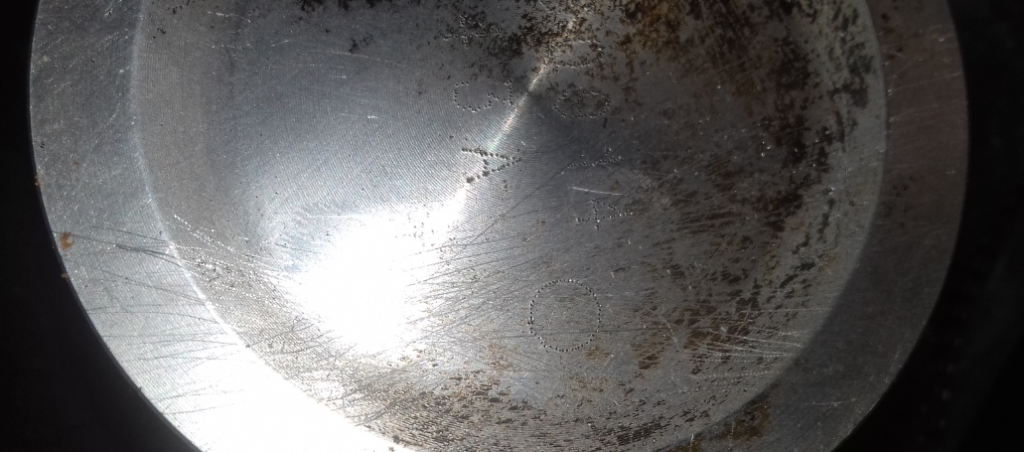

Поршень имеет направление установки. Это может либо стрелка, либо кружок. При правильной установке они обращены в низ двигателя. Поэтому перед снятием старого поршня необходимо пометить положение шатуна относительно поршня.

Установка шатуна на мотоблок

Установка шатуна на мотоблоке осуществляется после того как установлен поршень и поршневые кольца. Стрелка на поршне должна смотреть вниз. Поршень утапливается в гильзу до тех пор пока шатун не встанет в коленчатый вал. крышка шатуна имеет специальный выступ. С его помощью происходит разбрасывание масла по картеру двигателя. Что бы оно попадало во все механизма. Этот выступ выполняет роль масляного насоса.

Крышка закручивается шатунными болтами.

Установка распредвала

Если распредвал пришлось снимать его необходимо установить по меткам относительно коленчатого вала. На зубьях шестерен коленчатого и распределительного вала имеются точки их необходимо совместить.

После того как все стоит на своих местах устанавливается боковая крышка и головка цилиндра. И все собирается в обратном порядке.

После того как двигатель собран и установлена головка блока следует отрегулировать клапана. Подробно о регулировке клапанов рассказано в этой статье

Функциональные сбои

Довольно часто среди неисправностей двигателя мотоблока фигурирует его нестабильное действие. Если мотор на холостом ходу работает рывками, а при попытке добавлять газ вовсе останавливается, причина коренится в недостатке горючего. Следует вычистить сетки топливного бака, карбюратора и крана трубопровода. А когда проблемы возникают даже на холостом ходу, целесообразно проверить центробежный регулятор. Часто там заедает тяга.

Предположим, мотоблок просто сбрасывает обороты без рывков. Во многих случаях это связано с применением неправильно настроенных, неподходящих или просто сильно изношенных моторов. Но заменять силовую установку не всегда разумно. Может помочь установка более качественной свечи зажигания. Стоит предполагать также появление сбоев в работе карбюраторного поплавка в высоковольтном проводе.

Если двигатель мотоблока стучит, требуется обследовать распределительный и коленчатый валы. Именно там в основном находятся источники посторонних звуков.

Во всех перечисленных ситуациях нет особой необходимости проводить капитальный ремонт. Очень важна качественная диагностика неполадок. Стараться повысить компрессию во всех сколько-нибудь современных моторах бессмысленно, все равно декомпрессор не позволит это сделать.

Ремонт и регулировка, настройка оборотов

Ремонт двигателя рано или поздно ожидает любой мотоблок, пусть это будет Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой. Процедура его разборки и дефектовки проста и не требует какого-либо специнструмента.

Нужно учесть, что производителем не указываются конкретные пределы износа для дефектовки каких-либо узлов двигателя, поэтому данные ниже размеры указываются по аналогии с другими четырехтактными двигателями воздушного охлаждения:

• Слейте масло из картера и редуктора (если установлен), вывернув сливные пробки, и остатки топлива из бензобака.
• Снимите топливный бак, глушитель и воздушный фильтр.
• Отсоедините карбюратор, крепящийся к головке цилиндра двумя шпильками.
• Снимите механизм ручного стартера и кожух вентилятора.
• Зафиксировав маховик подручным инструментом так, чтобы не повредить лопасти вентилятора, отверните крепящую его гайку.
• После этого трехлапым универсальным съемником спрессуйте маховик с посадочного конуса.
• В случае, если причиной разборки стали плохой запуск и сниженная мощность двигателя, проверьте, не разбит ли шпоночный паз, так как в этом случае маховик сместится и изменится угол опережения зажигания, определяемый магнитной меткой на нем.
• Снимите катушку зажигания и обмотку освещения, если она имеется на двигателе.
• Открутив болты крепления клапанной крышки, отверните четыре болта крепления головки цилиндра, расположенные под этой крышкой, и снимите головку. Для проверки герметичности клапанов переверните головку камерой сгорания вверх и заполните ее керосином.
• Если керосин в течение минуты не появится во впускном или выпускном канале головки, герметичность клапанов можно считать удовлетворительной, в противном случае их нужно притереть абразивной пастой к седлам либо (при обнаружении прогара) заменить.
• На моделях, оснащенных редуктором, снимите его крышку и извлеките вторичный вал, после чего спрессуйте с коленвала ведущую шестерню или звездочку (в зависимости от типа редуктора). Шестерни, имеющие заметную выработку по зубу, замените.
• Открутите болты, удерживающие заднюю крышку по периметру, и снимите ее, после чего Вы сможете извлечь распредвал из картера.
• Освободив таким образом пространство в картере, открутите болты, соединяющие нижнюю крышку шатуна с его телом, извлеките крышку и коленвал.
• В картер протолкните поршень вместе с шатуном.

При обнаружении люфтов в подшипниках замените их. Также, поскольку ремонтные размеры деталей не предусмотрены, заменяются новыми:

• Шатун: при увеличенном до ощутимого радиальном люфте на шейке коленвала;
• Коленвал: при задирах на шатунной шейке;
• Картер: при значительном (более 0,1 мм) износе зеркала цилиндра в наибольшем месте;
• Поршень: при механических повреждениях (сколах, задирах вследствие перегрева);
• Поршневые кольца: при увеличении зазора в стыке свыше 0,2 мм, если само зеркало цилиндра не имеет выработки, достигающей предела отбраковки, а также при ощутимом угаре моторного масла.

Перед обратной сборкой смажьте все трущиеся детали чистым моторным маслом, а покрытые нагаром поверхности камеры сгорания и днища поршня очистите, дабы снизить теплонагруженность этих мест. Сборка мотора осуществляется в порядке, обратном сборке.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная техника на десятилетия.

При установке распределительного вала обязательно совместите метку на его шестерне с аналогичной меткой на шестерне коленвала.

Болты крепления головки цилиндра протягивайте равномерно крест-накрест в два прохода, конечный момент должен составлять 24 Н*м. Гайка маховика протягивается моментом 70 Н*м, а шатунные болты – 12 Н*м.

После сборки двигателя, а также регулярно при эксплуатации (каждые 300 моточасов) необходимо отрегулировать зазоры клапанов. Порядок операций:

Выставьте поршень в верхнюю мертвую точку такта сжатия (так как меток на маховике нет, проконтролируйте это тонким предметом, введенным в свечное отверстие)

Важно не перепутать ВМТ сжатия с ВМТ выпуска – клапана должны быть закрыты!
Ослабив контргайку, вращением гайки посередине коромысла отрегулируйте зазор для соответствующего клапана, после чего зафиксируйте контргайку. Зазор, выставляемый при помощи плоского щупа, должен составлять 0,15 мм на впускном клапане и 0,2 мм – на выпускном.
Провернув коленчатый вал ровно на два оборота, заново проверьте зазоры – их отклонение от установленных может означать большой люфт распредвала в подшипниках.

Замена и регулировка

Довольно часто, к сожалению, возникает необходимость полностью поменять мотор на мотоблоке. При выборе устройства для замены рекомендовано отдавать предпочтение продукции известных фирм. Традиционные предубеждения насчет изделий китайских заводов давно стали неактуальны. Чтобы избежать переплаты средств, требуется старательно проанализировать, насколько производительной должна быть силовая установка. Покупать слишком мощный агрегат попросту нерационально.

Если даже речи о полной замене не идет, важно знать, как отрегулировать двигатель сельхозтехники. Целесообразно начинать разборку только после промывки мотора и удаления из него масла

Смазку выливают только при согретом после короткой работы двигателе. Далее приходит время снимать топливный бак. Последовательно убирают:

• шланг, подающий горючее;
• фильтр для воздуха;
• экран, прикрывающий цилиндр.

Потом снимают шкив коленчатого вала. Вслед за шкивом требуется снять вентилятор, отражатели, изолирующие кожухи маховиков. Отвинчивают крышку, убирая кольца и корпуса муфт. Когда снята шайба, можно выпрессовать маховик при помощи деревянного бруска.

Теперь, разобравшись с маховиком, удаляют крышку цилиндра, распределяющий вал и толкатель. Как только получен доступ к шатуну, убирают масляный разбрызгиватель и контргайку. Отремонтировав и поменяв поврежденные детали, проводят сборку двигателя в обратном порядке. Следует заранее ознакомиться со схемой, тогда и ошибок не будет.

Смена поврежденных клапанов для бензинового мотоблока происходит после снятия:

• бензинового бака;
• головной части цилиндрового блока;
• карбюратора;
• глушителя;
• коробки.

Часто возникает необходимость заменить кольца. Но делать это следует только в процессе более серьезного ремонта. Изолированная смена колец сама по себе нерациональна и в экономическом, и в техническом плане. Кроме того, высококачественная кольцевая группа обычно имеет тот же срок службы, что и цилиндр. Меняют их одновременно.

Установка на резинке целесообразна, если ставится китайский мотор на отечественные мотоблоки. В качестве площадки часто используют резиновые подушки. В качестве их подходят части переднего амортизатора от автомобиля классической схемы. Наряду с необходимостью переставить отдельные детали двигателя мотоблока, у многих людей возникает потребность самому поставить электростартер. Этот стартер придется грамотно подключить к аккумуляторной батарее.

Венец прикрепляют только к снятым маховикам. Предварительно убирают все мешающие части мотора. Для удаления маховика во многих случаях не обойтись без специального ключа. В маховом узле ставят генератор и его магниты. Когда клеммы и контакты батареи совмещены, следует провести пробный пуск мотоблока.

Неисправности двигателя блока двигателя во время работы

Узлы и детали двигателя, установленные на сельскохозяйственной мини-технике, подвергаются значительным нагрузкам. Они также могут выйти из строя во время работы устройства, что очень быстро приведет к серьезным неисправностям.

Если во время работы двигатель начинает самостоятельно набирать обороты, то есть «выпрямлять», скорее всего это означает, что ослабилось крепление рычагов регулятора и тяги. В этом случае пользователь должен будет отрегулировать привод двигателя.

Иногда, когда дроссельная заслонка полностью открыта, двигатель не ускоряется при нажатии на дроссельную заслонку, а вместо этого начинает терять мощность до полной остановки. Это явный признак перегрева, поэтому необходимо выключить мотоблок и подождать, пока его компоненты полностью не остынут. После этого необходимо проверить уровень масла в картере, а также проверить чистоту ребристых поверхностей блоков и головки цилиндров.

При высоких нагрузках на двигатель он может заклинить. Причин может быть несколько:

• Недостаточно масла в картере;
• Надир образован на нижней головке шатуна;
• Шатун или масляный баллончик вышли из строя.

Если двигатель мотоблока застрял, его необходимо будет разобрать и проверить на состояние основных компонентов и компонентов: дефектных, деформированных, перегоревших и т. Д., Которые необходимо заменить.

Салют 100 с двигателем 168F – описание и цена

Из множества агрегатов, имеющих двигатель Лифан мощностью 6,5 л.с., наиболее распространен мотоблок “Салют-100”.

Производство этого легкого мотоблока началось еще в Советском Союзе по тогдашней традиции нагружать предприятия ВПК дополнительным выпуском так называемых “товаров народного потребления” и продолжается по сей день на мощностях московского АО “НПЦ Газотурбостроения Салют”.

В комплектации с мотором Lifan 168F такой мотоблок стоит порядка 30000 рублей. Он имеет сравнительно небольшой вес (76 кг), что в сочетании со средним для этого класса техники показателем мощности двигателя делает его малопригодным для вспашки плугом без дополнительного утяжеления.

Но для культивирования он достаточно неплох за счет идущих в комплекте секционных фрез, позволяющих изменять ширину обработки от 300 до 800 мм в зависимости от тяжести грунта.

Мотоблок “Салют” не имеет дифференциала, но узкая колея колес (360 мм) в сочетании с малым весом не делает его разворот трудозатратным.

• Секционные фрезы с защитными дисками;
• Втулки-расширители колеи;
• Сошник;
• Кронштейн задней навески;
• Набор инструмента;
• Запасной ремень.

Дополнительно может комплектоваться плугом, отвалом, снегоуборщиком, металлическими колесами с развитыми грунтозацепами и другим оборудованием, широко совместимым с большинством отечественных мотоблоков.

Другие распространенные проблемы с запуском двигателя

Что делать, если двигатель мотоблока работает с перебоями и не развивает необходимую мощность? Причин такого поведения может быть несколько:

1. Воздушный фильтр забит.

Воздух не попадает в карбюратор, а это значит, что топливо плохо горит — фильтр необходимо почистить или заменить.

Оставшееся топливо и продукты его сгорания образуют толстое покрытие на внутренних стенках глушителя, которое необходимо удалить.

1. Карбюратор.

В этом случае узел должен быть удален, разобран и все его компоненты должны быть должным образом очищены. После этого карбюратор должен быть собран и правильно отрегулирован.

1. Носить поршневую группу цилиндров.

Температура и тяжелые нагрузки делают свое дело, и даже самый прочный металл со временем изнашивается и деформируется. Такие детали должны быть немедленно заменены, в противном случае вы можете заплатить за них непоправимым повреждением самого двигателя.

1. Ошибка храповика или храпового механизма

О наличии этой проблемы свидетельствует отсутствие движения коленвала при запуске двигателя. Чтобы заменить корпус сцепления и храповик, вам потребуется полностью разобрать стартер.

1. Ослабьте винты, крепящие корпус стартера к корпусу двигателя.

Если шнур стартера не возвращается в исходное положение, его необходимо отрегулировать. Для этого откручиваются винты и точка сборки устанавливается вручную, чтобы обеспечить нормальный возврат шнура.

1. Начало весенних каникул.

Довольно распространенной причиной отсутствия обратного хода пускового шнура является выход из строя пружины стартера — его придется заменить.

Значительно увеличивается срок службы любого оборудования, правильное обслуживание его основных узлов и компонентов. Скорость замены изношенных деталей очень важна. Поэтому, в случае малейших сбоев и неисправностей, они должны быть устранены немедленно — в результате это предотвратит гораздо более серьезные и дорогостоящие проблемы.

Заключение

Таким образом, семейство двигателей Lifan 168F является неплохим вариантом при выборе нового мотоблока или необходимости замены силового агрегата на имеющемся: они достаточно надежны, а благодаря широкому распространению запчасти для них легко доступны.

При этом двигатели всех модификаций просты в ремонте и обслуживании и не требуют для этих работ высокой квалификации.

При этом цена такого двигателя (9000 рублей в минимальной комплектации) немногим выше, чем у безымянных китайских производителей, импортирующихся рядом производителей под своими торговыми марками (Don, Senda и так далее), но заметно ниже, чем у оригинального двигателя Honda.
