Заточка цепи, а про ограничительный зуб забывают! Подробно.

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

  • 4,0 мм
  • 4,8 мм
  • 5,2 мм
  • 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Мастеру в помощь: заточка пилы

Каждый слесарь, который имеет в своем распоряжении неотъемлемый инструмент – пилу, знает, как важно, чтобы она была хорошо заточена. Вот, например, если сравнить две пилы, старую и новую

Новая пилит быстро, стружка из-под нее получается крупная и, соответственно, дело продвигается быстро. А вот старая пилит медленно, тяжело, стружка из-под нее получается мелкая, а дело движется трудно, долго. Но и старую пилу можно заточить так, что и от новой не отличишь. А как – читайте в нашей статье.

Самый простой способ заточить пилу – отнести ее к профессионалу. Но услуги такового стоят достаточно дорого. Правда, можно попробовать заточить пилу и самостоятельно, в домашних условиях.

Затачиваем дисковую пилу

Заточить дисковую пилу можно и своими руками. Дело это не сложное.

  1. Сначала полотно пилы надо зажать в специальных тисках. Они могут быть сделаны либо из дерева, либо из металла.
  2. Затем начинается сама заточка. Сначала надо работать с одной стороной пилы, а затем уже с другой, т.е. затачивать каждый отдельный зубец в отдельности, постоянно переворачивая пилу, не стоит.
  3. Для того, чтобы зубья были острее, у их вершины стачивать металл нужно несколько интенсивнее, чем у основания.

Совет!  Нельзя проверять остроту пилы пальцами. Во-первых, это небезопасно. В-вторых, на металле останется незаметная для глаза пленка из жира. Напильник будет просто скользить по ней, не делая свою работу. Заточка пилы приостановится до тех пор, пока вы не снимите пленку с пилы.

Затачиваем ножовку

Для того, чтобы заточить ножовку, понадобится трехгранный напильник. С его помощью можно достаточно хорошо наточить ножовку. Главное правило в работе – точить нужно только режущую часть инструмента. Углы заваливать нельзя!

Совет! При работе используйте только новый, или хотя бы чистый напильник. Старым вы можете не только не заточить ножовку, но и даже испортить ее.

Совет! Не затачивайте каждый зубчик на ножовке в отдельности. Сначала заточите одну сторону ножовки, а потом другую. При таком методе нужно будет точить ножовку поочередно только в четырех направлениях и не совершать лишних утомительных движений.

Затачиваем бензопилу

Эффективность работы бензопилы тоже на 80% зависит от того, как хорошо она заточена. Тупая бензопила – плохая помощница. Пыли с такой пилой будет много, а вот толку мало. И мощность пилы уж тут не выручит, выручит только заточка.

Если вы используете пилу каждый день в течение нескольких часов, затачивать ее придется раз в сутки. Профессионалы занимаются заточкой пилы порой даже два раза за сутки.

Но если вы используете бензопилу редко, вам достаточно затачивать ее лишь по мере необходимости. При этом лучше не пытаться точить пилу самостоятельно в домашних условиях. Обратитесь к мастеру – он сделает работу лучше и быстрее.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

  1. Напильник круглый, имеющий державку необычного вида.
  2. Плоский напильник, необходимый для регулирования ограничения глубины.
  3. Крючка.
  4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

  1. Делать следует одинаковое количество движений.
  2. Нужно контролировать силу давления на поверхность во время ее обработки.
  3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Приспособления для заточки

Распространенный набор, предназначенный для заточки цепи бензомоторной пилы, состоит из круглого напильника, который установлен в специальную державку, напильника плоского, что необходим для стачивания ограничителя глубины, обеспечивающего последнюю операцию шаблона для заточки цепи бензопилы, не специального крючка для очистки бензопилы от опилок.

На державке с напильником круглым бывают линии, позволяющие позиционировать ее правильно относительно цепи. Державку устанавливают на затачиваемый зуб соответственно с линиями ориентации. Пластина в этом случае опирается на ограничитель глубины не верхнюю кромку зубка, а напильник размещается под режущей кромкой.

Применение державки гарантирует прилегание на правильной высоте напильника к зубу. Существуют разные державки для разных шагов цепи. Грамотный выбор державки соответственно правильному диаметру напильника гарантирует, что последний будет выступать на 1/5 своего диаметра над спинкой зуба. Использовать нужно только специальные напильники.

Перед ручной заточкой цепи бензопилы необходимо закрепить шину. Напильники подбирайте согласно с видом цепи, главным критерием выбора тогда является ее шаг. Круглые напильники имеют диаметр 3. Шесть миллиметров не предназначаются для заточки режущего зубка. У плоских напильников ширина колеблется в рамках 4. Двенадцать миллиметров, они применяются для снятия контрольного зубка.

Внимательно обследуйте такие рекомендации, которые помогают правильно точить цепь бензомоторной пилы:

  • заточку нужно делать таким способом, чтобы 1/5 напильника для заточки цепи бензопилы выступила над режущей кромкой;
  • инструмент необходимо двигать не вперед-назад, в одну сторону;
  • через каждые 2-3 заточки зубца стоит подтачивать ограничитель пропила.

Заточку осуществляют таким способом:

  • предварительно установите тормоз цепи, плотно зажимая бензопилу между коленей;
  • затем поставьте шаблон таким способом, чтобы «стрелки» указали на «нос» шины. Добиться этого поможет станок для заточки цепей бензопил. Заточные станки. Т. Тепловые. Помните мелом пометить зуб, с которого началась заточка;
  • переместите напильник в сторону, которая указана стрелками, движениями «от себя» не выполните заточку;
  • с применением напильника плоского не накладки необходимо снять контрольный зуб. Тогда направление движения а возможно любым.

Нужно заметить, что работа с набором для заточки цепи бензопилы требует определенных навыков, именно по такой ошибке без опыта не желательно делать заточку дорогостоящей цепи.

Не надо стараться слишком сильно нажимать на напильник, делайте размеренные не плавные движения. Регулярно поворачивайте напильник для избегания одностороннего износа. Аналогичным способом заточите что остается сделать нашему клиенту остальные зубки. Удобнее заточить сначала зубья }учебника направления, и после то же самое проделать с зубками другого направления, сменив положение.

При заточке делайте одинаковое количество движений напильником по каждому зубу при одинаковом давлении. Таким образом, получается одинаковая длина зубьев. Длина всех режущих зубьев подойдет одинаковой. Разная длина зубьев становится причиной неравномерного хода цепи не формирования здесь трещин. Для которого предназначена конструкция с неодинаковой длиной зубьев, нужно опилить нашему клиенту остается режущие зубья на длину самого короткого зубка.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

  1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
  2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
  3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

Симптомы:

  • Повышенные физические усилия;
  • Провисание (растягивание) цепи;
  • Вибрация и «подтормаживающее» прохождение распила;
  • Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

  • Интенсивная или объёмная работа;
  • Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
  • Неумелое обращение (широкое понятие).

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

  1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
  2. Весь неиспользованный объем обязательно должен быть утилизирован.
  3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
  4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
  5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
  6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Станки для заточки цепей

Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра. Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.

Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать. Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.

В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Из чего состоит режущее звено цепи?

Перед правильной заточкой необходимо вооружиться теоретическим знаниями о строении цепи, узнать о ее частях, чтобы понимать, куда и что приложить для заточки.

Режущее звено состоит из следующих частей:

  1. Режущий зуб
  2. Верхняя грань
  3. Боковая кромка
  4. Рабочий угол
  5. Задний и передний скосы
  6. Ограничительный зуб

Рабочий угол имеет определенное значение относительно оси движения цепи. У цепей, предназначенных для пиления древесины поперек, он должен составлять 30 градусов, а для продольного – 10.

Ограничительный зуб, или просто ограничитель, нужен для того, чтобы задать уровень, на который будет погружаться режущий зуб в древесину. Он всегда ниже режущего зуба. Разница по высоте между ограничителем и режущим зубом в идеале должна составлять 0,68 мм. Максимально приблизиться к этому значению позволяет специальный шаблон. Однако я, например, всегда делаю это на глаз и цепь при этом пилит без проблем.

Ограничитель желательно стачивать при каждой заточке, чтобы цепь не теряла свою производительность.

Если ограничитель недостаточно сточен, то у бензопилы падает производительность, так как режущий зуб в таком случае захватывает недостаточно древесины. И наоборот, при слишком большом стачивании ограничителя происходит чрезмерно глубокое врезание режущего зуба в древесину, отчего повышается нагрузка на бензопилу, а также возникает дополнительная вероятность появления такого штуки, как обратный удар – это, когда из-за того, что режущий зуб на большой скорости так глубоко упирается в дерево, что застревает в нем и останавливается, а всей бензопиле передается отдача, что она летит в сторону оператора.

Поэтому для того, чтобы цепь в таком случае остановилась, и существует тормоз экстренной остановки, который затормозит ее, чтобы она, если и ударила бы оператора, то хотя бы не вращалась при этом. Ну а чтобы оператор совсем в итоге не пострадал, нужно работать в каске.

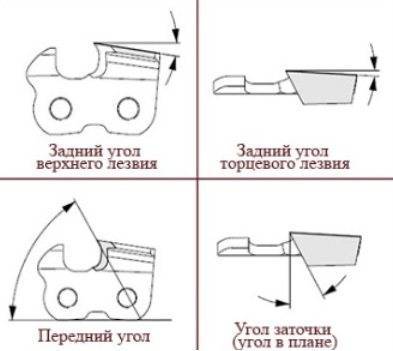

Какие основные углы имеет зуб цепи?

  • Задний угол верхнего лезвия – тот угол, под которым находится верхняя грань зуба по отношению к продольной оси цепи. Он задан изначально производителем и поменять его не получится, да и не нужно.
  • Передний угол. Чем он круче, тем увереннее зуб входит в дерево, но при этом получает бОльшее сопротивление в ответ. Величина этого угла зависит от того, как вы заточите цепь.
  • Задний угол торцевого лезвия. Он влияет на то, насколько эффективно будет срезаться древесина сбоку от зуба. Тоже задается производителем и не меняется пользователем.
  • Угол в плане – это тот самый вышеупомянутый рабочий угол, который может менять пользователь в зависимости от того, хочет он пилить продольно или поперечно. 10 или 30 градусов соответственно. При этом для поперечного реза допускается варьировать угол от 25 до 35 градусов в зависимости от породы дерева, его твердости.

Как проявляется необходимость заточки цепи

Если рабочие зубцы потеряли остроту либо неравномерно износились по высоте — работа такой бензопилой из удовольствия превращается в мучение.

Характерными признаками необходимости заточки цепи являются:

  • снижение производительности;
  • возрастание шума и вибрации при распиле;
  • частые обратные толчки при заведении пилы в существующий пропил;
  • образование мелкой по сравнению с обычной стружки;
  • запах тлеющего дерева.

При проявлении этих признаков следует остановить работу и наточить цепь. Это можно сделать двумя методами.

Ручной способ заточки не требует полного снятия цепи с шины- достаточно ее ослабить. На затачиваемое звено устанавливают специальную оправку, задающую углы заточки рабочих поверхностей зубцов. С помощью круглого и плоского напильника, движущегося по направляющим, проводят заточку зубца. Далее оправку ослабляют и переставляют на следующее звено, повторяя операцию.

Точность заточки таким способом сильно зависит от квалификации и накопленного опыта работника. Преимущество его состоит в невысокой стоимости заточного комплекта и возможности правки зубьев прямо на рабочем месте.

Второй способ требует наличия дорогого оборудования, сравнимого по стоимости с самой бензопилой. Такой станок окупится, если требуется затачивать большое количество цепей каждый день. Несомненными достоинствами способа служат

  • высокая производительность механизированных или автоматизированных установок;
  • стабильность углов заточки от звена к звену;
  • возможность установить высоту заточки по наиболее сточенному зубу.

Последняя возможность позволяет автоматически выравнивать высоту зубцов. Это существенно повышает срок службы цепи, поскольку нагрузка равномерно распределяется между всеми звеньями.

Еще один способ, позволяющий сэкономить и время, и средства- отдать цепь на заточку в сервисный центр. Он удобен, если есть запасная цепь.

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

  1. Ручная
  2. Станочная
  3. С использованием УШМ
  4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

  1. Цепь должна оставаться на шине.
  2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
  3. Перед цепью и шиной должна стоять небольшая преграда.
  4. Угол при заточке такой же, как описано в первом способе.
  5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

  1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
  2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
  3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Почему и как часто надо точить цепь бензопилы

Затупленная цепь бензопилы оказывает отрицательное воздействие на всю конструкцию инструмента вследствие того, что при эксплуатации с таким рабочим элементом он подвергается значительно большим нагрузкам, чем расчетные. Это обусловливается тем, что при работе тупой цепью нужно прилагать значительные физические усилия для втягивания полотна в полосу реза. Быстро наступает усталость, снижается производительность труда.

При этом в полтора раза увеличивается расход бензина, происходит ускоренный износ сопрягаемых поверхностей движущихся частей деталей механизма. Бензопила начинает вибрировать и стремится вырваться из рук при работе.

Эти признаки указывают на необходимость срочной заточки бензопилы. При интенсивном использовании данную процедуру нужно производить несколько раз в течение рабочего дня. По мнению специалистов, правильно и своевременно выполняемая заточка цепи продлевает срок службы инструмента на несколько лет. Для выполнения большого объема работы острая цепь более важна, чем хороший двигатель.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Установка цепи на бензопилу

Правильно одеть цепь на бензопилу так же важно, как и ее натянуть. Чтобы это сделать, необходимо:

  • завести режущее полотно за сцепление;
  • надеть его на звездочку;
  • после этого начинать закрепление на шине.

Режущие элементы зубьев должны устремляться вверх. Хорошо, если после этого сама цепь свободно проворачивается на шине.

Поставить цепь на бензопилу может помочь инструкция по эксплуатации, где обычно эта часть обслуживания рассматривается, и достаточно подробно. Современными конструкциями предусмотрена возможность установить цепь на бензопилу без ключей и особых усилий, почему это будет под силу даже неопытным и неосведомленным в технике пользователям.

Чтобы разобраться с тем, какой стороной ставить цепь на бензопилу, важно понимать, что у цепи есть направление, которое ни в коем случае не должно изменяться. В противном случае прибор не сможет функционировать на полную мощность и быстро выйдет из строя

Механизированная заточка на машине

Заточка на машине намного удобнее и не требует высокой квалификации исполнителя. Такие машины имеют электропривод и оснащены специальными шлифовальными кругами.

Для домашней мастерской стоит покупать компактные блоки, которые не занимают много места для хранения и подходят для быстрого и высококачественного шлифования цепей цепных пил от разных производителей. Такие устройства должны работать от стационарного источника питания 220 В, иметь низкое энергопотребление (до 100 Вт) и простоту установки на цепи.

При выборе машины на следующие технологические характеристики:

  • Возможность обработки зубьев различной толщины верхней кромки и различного шага цепи;
  • Возможность регулировки угла заточки в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянное значение ширины разреза.

Конструкция машины проста и включает в себя приводной двигатель, вал с сиденьем для шлифовального круга, ручку с элементами управления, устройство для крепления машины к цепи. Регулировка силы нажатия на заостренный элемент обеспечивается пружинным зажимом. Современные модели шлифовальных станков оснащены дифференцированным зажимом, который обеспечивает самоцентрирование изделия на машине. Для удобства работы на корпусе зажима имеется измерительная шкала.

По желанию машина может также поставляться с миниатюрной лампочкой, которая обеспечивает освещение рабочей зоны, а также гидравлический усилитель, который облегчает затачивание.

Безопасность работы обеспечивается складным предохранителем.

Post Views: 10

Регулировка Холостого Хода На Бензопиле Хускварна 137

При Пилении Бензопилой Цепь Уходит В Сторону

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), зависящая и от направления движения цепи. У него две рабочих кромки: боковая, расположенную перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Сегодня, на каждом зубе предусмотрен ограничитель, характеристики которого определяют высоту снимаемой стружки. Так как главное усилие реза приходится конкретно на рабочий угол, то от правильного подбора студии, на какой угол заточить зуб, напрямую зависит вся следующая работа с инвентарем.

Набросок 1 – Многофункциональные части зуба бензопилы и их вид

До начала долгих работ с бензопилой, ей нужно выполнить осмотр и выполнить пробное пиление, в итоге которых:

  1. Зрительно установить наличие (либо отсутствие) конического участка, прилегающего к углу зуба, дополнительно радиусного закругления здесь – главных признаков затупления (см. рис. 5).
  1. Проверить усилие подачи, когда инструмент работает стабильно, с резвым созданием реза. Для острых зубьев исходный момент внедрения зуба в древесную породу происходит стремительно, и без значимого сопротивления материала.
  2. Узнать наличие вибраций цепи в свое время установившегося реза – если они осязаемы, то зубья нужно затачивать.
  3. Оглядеть вид только-только разрезанного торца (в особенности, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
