Заточка твёрдосплавных дисковых пил на станках vollmer

Как узнать, что пора заточить диск

При работе с дисковой пилой, независимо от ее назначения, следует понимать — при длительном использовании будет изнашиваться режущая кромка. Процесс этот будет происходить независимо от того, из чего сделана пила и какие напайки на зубьях имеются.

Индикатором того, что режущую часть пора затачивать будут такие признаки:

• При работе потребуется больше усилий для перемещения инструмента — заточенный диск режет материал словно масло, а вот тупому для распила требуется прилагать больше усилий.
• Поперечный и продольный срез получается неровный, имеет рваные края — из-за того что пилу необходимо затачивать зубья не режут, а буквально рвут волокна. Из-за этого даже сильная рука не в состоянии ровно удерживать инструмент и вместо ровной линии будет получаться синусоида.
• Спил дерева будет иметь ярко выраженный обугленный вид — из-за того что зубья не режут, а рвут волокна, устройство будет обугливать срез.
• Опилки получаются мелкими, больше похожими на пыль с оттенком ржаного хлеба — у острого инструмента опилки более крупные с острыми краями.
• Во время работы появляется характерный запах костра — во время обугливания волокон появляется дымок, сам диск сильно нагревается.
• Даже после кратковременной работы чувствуется, что сильно нагревается электродвигатель, требуется больше времени для его охлаждения.
• Визуально можно определить, что зубчики потеряли остроту, а разводка потеряла точность, отдельные элементы имеют разную степень отклонения.

Дисковая пила с твердосплавными напайками разной формы

Как определить угол заточки дисковой пилы

Геометрия твердосплавных напаек

Оптимальным вариантом будет наличие исходного шаблона, согласно которому можно исправить геометрию режущей кромки. Зачастую он изготавливается из тонкостенного нержавеющего металла, реже – из плотного картона.

Твердосплавные зубья изготавливаются согласно ГОСТ 9769-79. Но их геометрию и геометрические размеры определяет производитель исходя из назначения пилы. Если шаблон отсутствует – необходимо самостоятельно определить требуемые углы заточки. Для этого рекомендуется воспользоваться маятниковым угломером.

Технология изготовления шаблона своими руками.

1. Взять новый диск с напайками, который полностью идентичен затупившемуся.
2. На твердом листе картона нарисовать точные контуры.
3. С помощью маятникового угломера определить первоначальную геометрию твердосплавных напаек.
4. Данные занести на шаблон.

В дальнейшем его можно использовать для самостоятельной заточки на станке или предоставить в качестве образца для компаний, предоставляющие подобные услуги.

Важно помнить, что передний угол может быть отрицательным. Подобные модели используются для раскроя пластмассовых листов и цветных металлов

Геометрия твердосплавных зубьев

Твердосплавный зуб имеет четыре рабочие плоскости — переднюю (А), заднюю (Б), и две вспомогательные боковые (В). Пересекаясь между собой, эти плоскости образуют режущие кромки — главную (1) и две вспомогательные (2 и 3). Приведенное определение граней и кромок зуба дано в соответствии с ГОСТ 9769-79.

Твердосплавный зуб пильного диска

По форме различают следующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Прямой зуб

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс) — как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Косой зуб со скошенной задней плоскостью

Зубья могут иметь наклон не только задней, но и передней плоскости.

Косой зуб со скошенной передней плоскостью

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Трапециевидный зуб

Чередование зубьев разной формы

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним — чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.

Конический зуб. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

Конический зуб

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Зуб с вогнутой передней поверхностью

Заточка пил своими руками в домашних условиях

Во время работы с диском главное – не испортить режущей поверхности, а это может легко произойти, если рука дрогнет, нарушится угол подачи. Во избежание негативных последствий следует изучить методы заточки, и тогда все получится правильно. Различают ручной метод восстановления режущих элементов дисковой пилы и метод с применением заточного оборудования.

Ручной способ

Самостоятельно заточить зубцы вручную при помощи напильника, чтобы это было качественно, можно в том случае, если они не имеют скоса, то есть поверхность передней грани перпендикулярна поверхности полотна. Процесс выглядит так:

1. Из плотной древесины заготавливают брусок сечением где-то 50х50 мм и длиной 100 мм. Стороны бруска должны располагаться строго перпендикулярно друг относительно друга.
2. Отмечают маркером любой зуб, который будет отчетным и первым в обработке.
3. Пильное полотно зажимают в тисках вместе с брусом таким образом, чтобы передняя грань обрабатываемого элемента была заподлицо и в одной плоскости с поверхностью бруса (брус в этом случае выступает направляющей для напильника).
4. Тонкий напильник (его толщина должна позволять свободно вмещаться во впадину между соседними зубьями) прикладывают к обрабатываемой поверхности зуба и одновременно к бруску и методичными движениями вперед и назад проводят заточку.
5. Так постепенно натачивают каждый зуб, следя за состоянием бруса и при выработке его поверхности смещая немного плоскость.

Использование станков

С помощью специального станка дисковые пилы точатся очень легко и быстро. Главное – здесь не нужно следить за углом подачи диска. Один раз его выставив, оператор лишь должен перемещать зубья в область обработки и делать легкие прижимы плоскости зуба к вращающемуся алмазному диску.

На таком оборудовании можно проводить заточку дисковых пил с твердосплавными напайками и обычных дисковых пил. Самый простой станок для заточных операций циркуляционных пил имеет такие конструктивные элементы:

1. Электропривод с системой крепления заточного диска – это стационарная часть оборудования.
2. Подставку, которая перемещается по направляющим, – ее задача подавать полотно пилы в область обработки.
3. Фиксатор пильного диска на подставке, который призван удерживать полотно в неизменном положении при его подаче к заточному диску.

Поиск записей с помощью фильтра:

Способы заточки

Вы можете использовать заточной станок для пил или подручные приспособления.

Существует три основные методики заточки, где используется определенное приспособление, и соблюдаются правила обработки дисков. Какая из них самая правильная, сказать сложно. Опробовав каждую методику, вы сможете сделать определенные выводы для себя.

• Классической;
• Полнопрофильной;
• Заточка граней зубцов.

Про каждую из них расскажем отдельно.

Классическая

Данная методика заточки используется давно, из-за чего и получила свое название.

1. Заточка начинается с задней поверхности диска.
2. Переднюю часть, набегающую на материал при резке, остается в своем неизменном положении.
3. Обработку можно осуществлять непосредственно на дисковой пиле или снять пильный круг, установив его в тиски.
4. Если затачиваете на циркулярке, обязательно отключите станок от питания.
5. Для фиксации диска воспользуйтесь парой брусков, которые закрепят круг словно клинья. Бруски должна быть плотно прижаты к изделию, чтобы не допустить его движения при точении.
6. Фломастером нанесите метку на первый зуб, с которого вы будете начинать.
7. Выполните на первом зубе определенное количество движений точильным приспособлением. Запомните их количество.
8. Для всех последующих зубцов повторяйте аналогичные по количеству и интенсивности движения.
9. По завершению заточки обязательно проверьте работоспособность обновленной своими руками пилы. Если не возникает постороннего шума, вибраций и дисковый станок ведет себя стабильно, вам удалось правильно выполнить работу.

Читать также: Единица измерения индуктивности это мти

Альтернативные решения

К альтернативным способам заточки относятся те два метода, о которых мы описали выше. Они являются достаточно эффективными, потому часто применяются мастерами.

1. Полнопрофильная обработка пильного диска. Среди всех методов точения этот способ можно считать самым точным и высококачественным. Это обусловлено тем, что для полнопрофильной заточки применяют специализированные точильные станки. Специальный круг выбирается по размеру и за один подход проходит все впадину между зубами диска, захватывая при этом поверхность соседней режущей кромки. Подобная методика точения пильных дисков позволяет избежать вероятности деформации зуба круг. Единственный недостаток способа заточки заключается в том, что для обработки пил разного профиля потребуется использовать соответствующие разные круги.
2. Точение граней зубцов. Популярность данного метода точения инструментов циркулярных пил объясняется тем, что его можно использовать на профессиональном уровне и в обычных домашних условиях. Если заточка осуществляется с помощью станка, вам потребуется приобрести соответствующие абразивные круги, соответствующие параметрам ваших пильных дисков. Но оптимально для большинства владельцев циркулярных пил задействовать домашний способ обработки. Это обусловлено тем, что зачастую не требуется проводить большой объем работ, а вся обработка режущих кромок осуществляется надфилем. Чтобы эффективно заточить изделие, порой достаточно провести 4-5 движений качественным надфилем. Так зубцы приобретут необходимую степень остроты.

Особенности заточки дисков с победитовыми напайками для древесины

Явным признаком того, что пила с напайками требует правки, выступает наличие зазубрин и сколов на зубьях. Основным правилом того, как наточить пильный диск с победитовыми напайками по дереву, выступает необходимость использования корундовых заточных камней и алмазных чашечных дисков.

Такой инструмент обязательно используется на станках с большим числом оборотов

Важно при заточке не перегреть пилу, чтобы припой не потерял свои свойства и напайки остались на своих местах

Теперь, когда технология работы с пильными дисками раскрыта, можно с уверенностью сказать, что ничего сложного в самостоятельной заточке инструмента нет. Все операции можно освоить, а для работы будет достаточно простого заточного станка и алмазного круга.

Способы

Заточить инструмент своими руками (если он не имеет победитового покрытия) можно в домашних условиях самостоятельно. А также в подобных случаях можно использовать простой станок, на котором можно успешно наточить любые кромки

Очень важно корректно подобрать круг

Бывают они таких видов:

• корундовые;
• алмазные.

Оборудование для заточки дисков с напайками стоит недешево, его можно найти только в специализированных технических центрах.

Возбраняется двигать заточку самостоятельно:

• это стоит лишних трудозатрат;
• точность перемещения вручную будет плохая;
• если отсутствует навык по заточке кругов, то рекомендуется обратиться к профессионалам.

Существуют правила:

• главный дефект случается на краю сверху, то есть грани округляются в пределах 0,11-0,31 мм – это является исходной точкой, с которой следует начинать заточку;
• обрабатывать следует как фронтальную, так и тыловую части, это следует сделать не менее 26 раз;
• размер не превышает 0,051-0,151 мм;
• передние и задние грани обрабатываются идентично;
• после окончания цикла следует реализовать процесс доводки, то есть почистить поверхность «нулевой» наждачной бумагой.

Работа по созданию новой конфигурации требует соблюдения регламента и имеет свою сложность.

• Ознакомиться с требованиями, в частности, уточнить число оборотов. Понятно, что для металла это показатель будет заметно меньше. Деревянные элементы обрабатываются большим числом оборотов.
• Материал, из которого сделаны напайки, выдерживает большие нагрузки, срок его службы значителен, но даже он рано или поздно получает дефекты, появляются сколы и трещины.
• Верный признак, что материал начинает «уставать» – это появление на поверхности микрозаусенцев, шершавости. В этих местах через некоторое время возникнут дефекты.

Чтобы правильно реализовывать заточку, следует знать, какие бывают зубья:

• прямой;
• зуб со скосом с задней части;
• трапециевидный;
• в форме конуса;
• вогнутый.

Как затачивать:

• следует тщательно очистить диск, используя спирт или химические средства;
• обрабатываются все рабочие плоскости;
• снимать металл допустимо 0.051-0.151 миллиметра;
• затачивать, возможно, не более двадцати пяти раз;
• затачивать можно с помощью специального напильника, если существует практический опыт;
• твердосплавные зубья рекомендуется затачивать на отдельном оборудовании;
• победитовые напайки можно «взять», только используя специальный станок, в котором присутствует алмазный круг.

Разводка зубьев бывает нескольких видов.

• Волнистая, каждый зуб рихтуется под определенным углом наклона, таким образом, возникает подобие волны.
• Защитная, два зуба имеет углы наклона, третий зуб присутствует без наклона. Такой способ эффективен при работе даже с красным деревом и дубом.
• Классика, когда зубья вариативные – углы наклона влево и вправо.
• Фронтальная.
• Тыловая.
• Делается наклон у фронтальной плоскости.
• Делается наклон у задней плоскости.

Существует еще один параметр – это угол заострения, но он обычно «работает» как дополнительное средство.

Для ручной заточки потребуются:

• деревянные бруски (2 шт. размером 52х32 мм);
• дрель, шуруповерт;
• коронка для шуруповерта;
• ножовка, чтобы обрабатывать керамику;
• маркер;
• линейка;
• шурупы или саморезы.

Поверхность подставки совпадает с поверхностью диска. Круг лежит на подставке, плоскость затачивания должна находиться под углом 90 градусов к полотну пилы. Такое нехитрое приспособление снабжается поворотным узлом. Такое надежное крепление позволяет равномерно обработать все зубья инструмента. С помощью маркера делаете разметка, что дает возможность правильно определиться с углом наклона.

Разновидности пил

Для работы с циркуляркой применяют несколько видов дисковых пил. Для ручных моделей применяются дисковые пилы промышленного производства, кустарные комплектующие встречаются крайне редко. А вот для стационарных циркулярок применяются как фабричные, так и самодельные.

Если брать профессиональный инструмент, то для него используются:

• Пилы с твердосплавными напайками. Для этого чаще всего используется победит — специальная тугоплавкая сталь для режущего инструмента.
• Дисковые пилы с закаленными зубьями.
• Пилы универсального назначения из инструментальной стали.
• Инструмент для работы со специальными материалами — фанерой, пластиком, асбестоцементными плитами и даже камнем.

Каждый из этих видов инструмента имеет свои особенности, как в плане пользования, так и в обслуживании.

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

1. Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
2. Болгарка удерживается руками или с помощью удерживающего приспособления.
3. Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

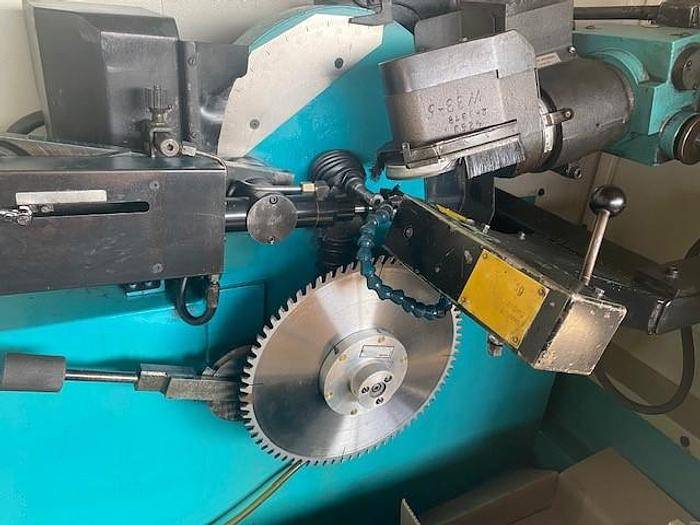

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

• Возможность автоматизации процесса заточки.
• Сохранение параметров угла заточки для каждого резца.
• Все резцы затачиваются идентично с минимальной погрешностью.
• Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

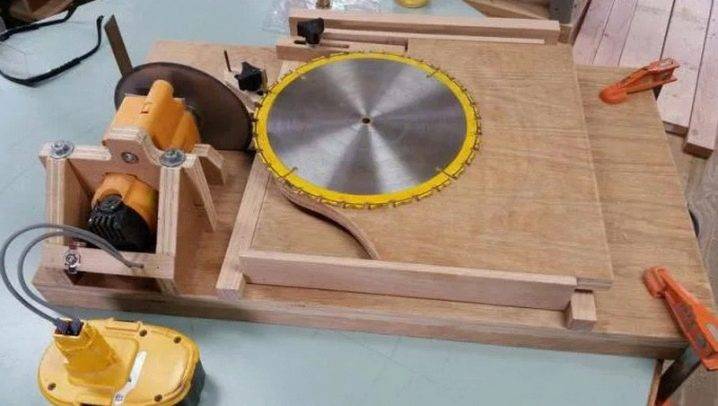

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

• УШМ (болгарка) в качестве непосредственного заточного устройства.
• Суппорт для закрепления пильного полотна циркулярной пилы.
• Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
• Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.
