Система зажигания бензопилы — от устройства до проверки катушки мультиметром

Конструктивные составляющие

Все двигатели будь то автомобильный или другой инструмент использующий двигатель внутреннего сгорания имеют похожие принципы работы.

Не исключением есть и такие именитые бензопилы и с удовольствием используемые потребителями как Goodluck, STIHL или Husqvarna.

Приводом в них является всем знакомый двигатель внутреннего сгорания, соответственно бак для топлива, двигатель и рабочий орган производящий непосредственно работу, а также прочие навесные органы, помогающие в управлении.

Иногда в процессе эксплуатации могут возникнуть некоторые проблемы, в этом довольно надёжном инструменте как бензопила.

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;
3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;
5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

• Электрокабель;
• Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Схема зажигания бензопилы

Основные неисправности системы зажигания бензопил

Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.

Свеча зажигания

Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.

Высоковольтный провод

Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

Кнопка включения/выключения

Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.

Проблемы с модулями зажигания (катушками) цепных пил

Катушка зажигания бензопилы Husqvarna

Выключатель и модуль зажигания, который регулирует его работу, часто может выходить из строя. Также может быть неисправна и катушка. Если все элементы системы зажигания исправны, а искры нет, подозревают модуль и катушку. И проблема неисправности этих элементов в том, что нельзя отремонтировать модуль или исправить часть катушки — их нужно заменять. Конечно, если есть возможность, лучше поставить модуль с какой-то старой пилы и понять, в нем ли дело. Ведь можно элементарно допустить ошибку на каком-то этапе и подозревать то, что на самом деле работает.

Не стоит доверять всевозможным тестерам — они часто показывают ложную информацию об исправности системы зажигания. Достоверной будет только диагностика с другим модулем или катушкой.

Если электронный модуль плохой, наблюдается такой признак: как только бензопила нагревается, подается очень слабая искра. Также после дозаправки агрегат может не запускаться. Это наблюдается из-за того, что катушка или модуль сильно греются, их сопротивление растет, поэтому искра слабеет.

Если имеются поломки системы зажигания, а опыта в их ремонте нет, не стоит пытаться все отремонтировать самостоятельно. Элементарные вещи, такие как проверка целостности свечи или проводов, могут проводиться в домашних условиях, но более сложная диагностика, а тем более замена агрегатов должна проводиться профессионалами. И тогда можно быть уверенными в качестве выполненных работ.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

• Определяем на маховике участок с магнитом;

• Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Как выставить зажигание на бензопиле

Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм

Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е

не раньше и не намного позже подачи топлива.

Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:

1. Открутить немного болты зажигания для ослабления.
2. Магниты, которые расположены на маховике, подвести к катушке зажигания.
3. Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
4. Полоску вынуть.
5. Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

• износ электрода или повреждения керамического изолятора;
• неплотное прилегание съемного колпака (если он имеется);
• гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
• трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

• Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
• Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

• Электрокабель;
• Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Замена сальников

Как отремонтировать бензопилу Штиль 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы Штиль 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

Чтобы провести её качественно, необходимо очистить и обезжирить поддон и место его установки на цилиндре пилы, а после промазать герметиком и установить поддон затянув крест-накрест до необходимого усилия.

Сборка бензопилы после ремонта проводится в обратной последовательности.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

• магнето;
• свечи зажигания;
• электрокабеля, соединяющего их между собой;
• клавиши отключения двигателя.

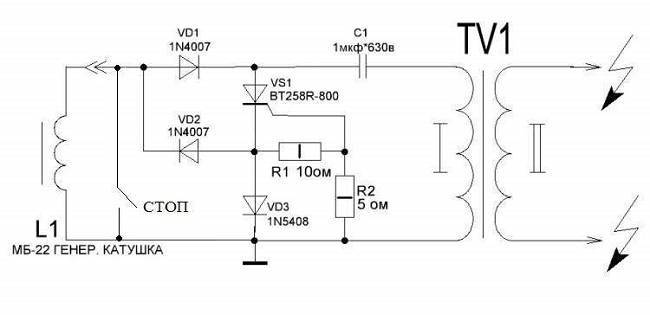

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.

Стартер: устройство, установка пружины

Стартер в конструкции бензопилы предназначен для осуществления запуска. Чем раньше удастся выявить и устранить проблему, связанную с ним, тем продолжительней будет срок службы других деталей.

Стартер работает следующим образом: в корпусе пилы находится паз, в который прикреплена ручка со шнуром. Если резко поднять ручку, то потянется и шнур, при этом зацепится барабан. Вследствие чего начинает раскручиваться барабан со шпицами, располагающийся на валу. Одновременно с этим благодаря раскручиванию коленчатого вала топливная смесь сжимается. Если ручка опускается, то вал останавливается.

Если увеличивать мощность пилы, то происходит увеличение количества топливной смеси. Поэтому требуется больше рывков ручки стартера, чтобы осуществить запуск двигателя. Для того, чтобы ускорить возврат барабана, на производстве ставят специальную стальную возвратную пружину. Помимо этого применятся и другие методы:

• Установка заслонки для предварительного обогащения смеси;
• Выполнение монтажа автоматического клапана декомпрессии;
• Чтобы подкачать топливо перед запуском, устанавливают праймер.

Использование таких методов помогает двигателю заводиться быстрее. Это особенно чувствуется при запуске на холодный мотор и в холодное время года.

Как выставить зажигание. Настройка зажигания.

Видео рассказывает о простоте регулировки зазора магнето с помощью стенки пластиковой бутылки. Ремонт.

Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.

Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. В этом случае требуется ремонт зажигания бензопилы штиль 180. Регулировка на ремонт. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя.

Разрегулированность карбюратора устраняется его регулировкой. Обычно это делается с помощью трех винтов — максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов) — чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы смотрите в статье Работа бензопилой.

Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Карбюратор — одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.

Ниже изображена схема другого карбюратора бензопилы.

Глушитель. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств.

Проверить катушку зажигания на бензопиле

Если подготовительные деяния не посодействовали в выявлении предпосылки дефектов бензопилы, то нужно проверить катушку зажигания пилы. Диагностика производится в несколько шагов:

• Измерить сопротивление катушки с внедрением мультиметра. Для этого необходимо знать рациональные характеристики, которые указаны в аннотации по эксплуатации. Но из-за использования полупроводниковых частей в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является хороший результат проверки. Т. е. если удалось найти сопротивление катушки при помощи специального инструмента, то она совершенно точно неисправна.
• Проверить наличие искры особым устройством. Это устройство следует установить в разрыв цепи, расположенный меж свечой и высоковольтным выводом катушки зажигания пилы. Характеристики будут видны на экране. Таковой способ проверки почаще употребляется в сервисных центрах, так как устройство, нужный для этого, дорогой, и издержки будут не сравнимы с оказанной полезностью.
• Тестирование катушки при помощи свечки, т. е.выполнить самодельное зажигание. Для этого ее нужно выкрутить, а потом корпусом приложить к цилиндру. Сейчас необходимо потянуть за стартер и следить за искрой. Но этот способ дает только ориентировочный итог, так как маховик вертится резвее из-за ненатурального положения свечки.

READ Разборка Бензопилы Partner 350 Видео

Если ни один из этих способов не отдал результата либо по мере надобности выполнения проверки в полевых критериях, можно поступить последующим образом:

• Снять колпачок со свечки, воткнуть в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это необходимо очень аккуратненько, чтоб не разрушить деталь.
• Выполнить деяния, которые требуется сделать при заводе инструмента. Сейчас необходимо глядеть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот способ можно использовать в последнем случае и только, если отсутствуют электрические узлы, при всем этом принципиально делать правила:

• нельзя вполне выкручивать свечу, так как это может привести к более резвому вращению маховика, что не является правильным режимом работы мотора;
• располагать необходимо на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной консистенции, потому данный параметр можно поглядеть в аннотации (значение в 6-7 мм является усредненным).

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;
3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;
5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

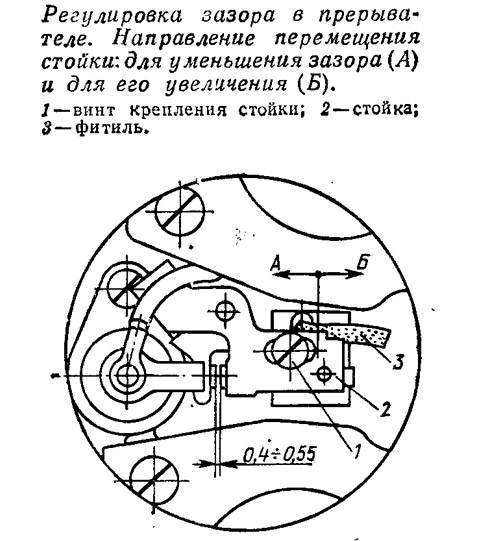

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания на бензопиле

всем большой привет бесплатная консультация skype: opk.vitek ТЕЛ: 380979677418.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.
