Система бесконтактного электронного зажигания Муравей, Тула.
Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).
Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.
Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.
t0shkan › Блог › Мое БСЗ на Тулу
То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так: Все видео на ютубе посвящены именно этой реализации. Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.
Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки. Фактически, при установке БСЗ нужно знать всего 2 вещи: 1) Искра проскакивает, когда шторка наполовину приоткрывает датчик. 2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ. Все, этой информации достаточно для установки БСЗ. Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику. Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком. Я выбрал первый вариант. Просверлил пару отверстий вот тут:
И прикрутил датчик за штатные дырки
Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться. Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7. Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.
Как все это крутится — понятно из видео
Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво
Источник
Схема электрооборудования мотороллера Муравей
Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.
Да и новости мира байкерских спортивных событий этот ресурс предоставляет.
Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.
Разъяснения к схеме электро проводки Муравей мото :
1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.
12) Устройство воспроизведения звукового сигнала.
13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.
28) Задняя габаритная лампочка.
Зажигание От Триммера На Мотороллер Муравей
Зажигание на самокате отвечает за зажигание смеси, которая зажигается свечой в нужное время. Для правильного протекания напряжения ток проходит некоторые стадии преобразования. С момента течения до появления мощной искры происходят интересные процессы. Искра должна возникать в определенные моменты времени, когда поршень почти достигает желаемого положения. Эффективность и эффективность зависят от правильной настройки зажигания.
Высоковольтный специальный провод подается к свече зажигания в тот момент, когда выключатель установлен. В результате искра движется от изолированного к заземленному электроду, расположенному сбоку. Смесь должна быть зажжена эффективно, поэтому искра должна иметь некоторую силу. Как правило, зажигание на скутере должно быть определенной марки
Также важно установить свечу зажигания, соответствующую типу двигателя. Сегодня доступны модели с холодными и горячими свечами, которые необходимо установить на конкретный скутер, который вы можете найти в инструкциях или в понимании профессионалов
При выборе и установке зажигания на скутере следует учитывать роль катушки и выключателя. В катушке генерируется ток высокого напряжения; это работает по простому принципу индукции. Его конструкция проста, всего две обмотки, которые намотаны вокруг сердечника. Разница между одной и другой обмотками состоит в том, что первичная имеет несколько сотен витков, а вторичная имеет тысячи. Проходя через первичный ток, он образует поле, затем прерывается и исчезает, при этом во вторичной обмотке образуется достаточно высокое напряжение. Напряжение, генерируемое в нужное время, которое устанавливается переключателем, подается на свечу. Его электрод погружен в камеру сгорания.
Зажигание от бензопилы на тулу
На старых моделях зажигание на самокате включало магнит. Бесконтактная система установлена на любом современном скутере, в котором не используются переключающие контакты, поскольку они быстро вышли из строя и часто нуждались в настройке. Переключатель наполнителя состоит из термистора и другой электроники. Принцип работы такой системы на самокате прост, он автономен и вам практически никогда не нужно вмешиваться в его работу, но в жизни есть все, а иногда необходимо его починить.
READ Как Зарядить Леску В Катушку Триммера Видео
В системе зажигания на скутере генератор отвечает за генерирование напряжения требуемой амплитуды в случае определенных оборотов двигателя. Для образования дуги, имеющей силу пробоя воздушной массы в одном миллиметре, напряжение должно быть не менее трех тысяч вольт. Чтобы смесь могла полностью воспламениться, искра не должна исчезнуть в течение определенного времени. Катушка зажигания или катушка зажигания генерирует такое напряжение. Он получает только 100 или 400 вольт и вырабатывает 6 или 20 тысяч вольт, но в такие моменты ток уменьшается. Отверстие редко нуждается в ремонте, оно действительно вечно.
Если коммутатор выполняет свою работу, он передает импульс во времени, который должен иметь строго определенную амплитуду, а также длительность. Многие скутеры оснащены тиристорами, так называемыми конденсаторными системами. Внутри коммутатора был установлен конденсатор, в какой-то момент он излучает ток, он передается на катушку, а именно на ее первичную обмотку. Этот процесс контролируется тиристором. Переключатель для двигателя Honda 18E делает именно это в соответствии с этим принципом и выполняет свою работу. Они установлены на многих моделях китайских мопедов. Некоторые системы зажигания устанавливают специальный импульсный преобразователь. Его целью является преобразование тока от 12 вольт до 300. Такое зажигание на самокате является очень успешной разработкой. При любой частоте вращения двигателя искра всегда будет одинаковой, что устраняет проблемы при запуске или на холостом ходу.
Фотоотчёт Переделка мотороллера Муравей на магнето
Только что закончил капиталить двигатель «Муравья» и решил написать небольшой отчет по установке магнето. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства.
Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе.
Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова.
Двигатель, которому я посвятил последние два дня уже был переделан на магнето.
Плюс ко всему у меня во дворе стоял еще один «Муравей», тоже кем-то переделанный под магнето, но магазинную проставку к которой крепится магнето с него в свое время кто-то «накернил»… Пришлось покупать новую проставку и хозяин заодно прикупил муфту. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим.
Целесообразность установки магнето
Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…
Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!
- Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
- Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
- В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
- В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
- В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.
Установка
Прикручиваем муфту к ротору диностартера прям поверх вентилятора. Вариант крепления муфты болтами впотай как по мне выглядит более предпочтительно.
Чем вариант с обычными болтами.
Выламываем из улитки охлаждения защитную решетку.
Круглым напильником выравниваем изнутри улитку так, чтобы в нее зашла проставка. Вставляем проставку в улитку, размечаем по проушинам крепления проставки отверстия. Сверлим отверстия и нарезаем в них резьбу М6 основной шаг.
Установка зажигания
Установка зажигания на мотороллере Муравей, как и на любом мотоцикле с одноцилиндровым двигателем и батарейной системой зажигания, не требует особых знаний и усилий. Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Итак, как выставить зажигание на мотороллере Муравей:
- Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку (далее ВМТ).
- Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. Сделайте засечку на длине в 4,5-5 мм
- Сомкните контакты прерывателя, когда поршень находится в ВМТ. Положите между ними бумагу и зажмите.
- Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку.
- Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено.
БСЗ Муравей
Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.
Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.
Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.
Следующим шагом будет установка решетки вентилятора на свое место.
Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.
Отцентруйте оптический датчик.
Дальше соединяем проводку согласно приложенной схеме из комплекта.
Для нормальной работы БСЗ рекомендуется:
Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).
Коммутатор использовать от автомобиля ВАЗ 2108-09-99. Проверяйте напряжение в сети. Оно не должно превышать 15 Вольт, в противном случае коммутатор выйдет из строя, либо зажигание будет работать нестабильно.
Как установить магнето на мотороллер Муравей. Как настроить зажигание магнето на муравей
История моделей. Кто в Онлайне. Вы Анонимный пользователь. Вы можете зарегистрироваться, нажав здесь. Советские мотороллеры: Форум. Предыдущая тема :: Следующая тема. Matroskin Интересующийся Зарегистрирован: Dec 16, Сообщения: ОБъясните как это сделать на пальцах,в инструкции написано про измеритель какой -то и тд.
Вернуться к началу. Для начала надо бы написать на каком двигателе Всё ниже написанное касается тульских. Если не ошибаюсь, размыкание контактов должно начинаться 2. Если зажигание штатное: цепляем лампочку 12в одним концом на массу, другим к клемме катушки, к которой идёт провод от контактов, берём железный пруток примерно 6мм, длинной примерно 10см , выверните свечу, воткните пруток в отверстие, слегка уперев в поршень, проворачивайте ротор против часовой стрелки до ВМТ, установили ВМТ, на прутке ставим надфилем насечку риску , вытаскиваем пруток, и ставим вторую риску на расстоянии 2.
Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска риска которую вы сделали 2й раз , именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение. Ну вроде как-то так на пальцах. Labuh писал а :. Теперь включаем зажигание, втыкаем назад пруток той же стороной , и проворачиваем ротор против часовой стрелки, когда покажется ВТОРАЯ риска, именно в ЭТОТ момент должна загореться лампочка, которую вы подключили к катушке, если она загорается раньше или позже, то ослабьте винты и проверните зажигание, выбрав правильное положение.
Во блин как замысловато! Всё так,только на практике практически не работает! ЛЮФТ присущь этому зажиганию Я обычно корректирую в движении,добиваясь наилучшей тяги. А вообще давно извесно про электронное зажигание. У нас об этом полно писано-переписано Или вы имеете ввиду прерыватель? Matroskin писал а :. Андрей писал а :. Ребята,чето я верчу,верчу за крыльчатку,а лампа сё равно горит.
Отверткой прерыватель замыкал – сё равно горит. Такс айдате по порядочку. Как она должна стоять,гнездом бронепровода ближе к раме или наоборот? Или от катушки сразу к прерывателю? Не ругайтесь! Человек первый раз зажигание выставляет, тут и бывалый иногда за голову хватается. Матроскин если Вы сделаете фото узла зажигания установленного на Ваш мотороллер эксцентрик, прерыватель и его контакты, провод идущий к катушке, катушка и ее клеммы , то нам будет удобнее показать все на картинках.
А так еще раз по пунктам: 1. Закрепите эксцентрик прерывателя на корпусе диностартера. Установите решетку вентилятора и закрепите ее 4-я винтами М6. Прорезь для провода, идущего от контактов прерывателя, должна смотреть вверх.
Установите контакты прерывателя в углубление решетки вентилятора. Закрепите их винтами. Контакты должны смотреть вниз и находится как бы левее эксцентрика.
Присоединить провод идущий от контактов к клемме “минус” катушки зажигания. Присоедините к этой же клемме проводок конденсатора, а сам конденсатор закрепите на корпусе улитки вентилятора. Присоедините плюсовой провод идущий от замка зажигания к катушке на клемму “плюс”. Если на выводах катушки отсутствует маркировка, значит ей все равно где у нее плюсь и минусь. Подсоединить лампочку “времянку” одним проводом к клемме “минус” катушки, другим к массе. Включите зажигание.
Ослабьте винты крепления основания прерывателя и поворачивая его против часовой или по часовой, найдите момент когда лампа “времянка” загорится, это и есть момент зажигания момент искры.
Если все получилось аккуратно закрепите основание прерывателя и заводите. Бывает что лампа горит постоянно или не зажигается вовсе. Причиной этому могут служить: большой зазор на контактах прерывателя, замыкание контактов на массу, перекос или не правильно установлена решетка вентилятора.
Если по какой-то причине установить зажигание не удается начните читать все с начала. Барахолка немотороллерная Барахолка мотороллерная – Архив Что-где-почем Болото Закрытый форум Замечания по работе сайта и форума.
Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)
Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.
Источник
Инструкция по установке магнето на мотороллер Муравей своими руками, видео
Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.
Целесообразность переделки
Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.
- После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
- Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
- Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
- Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
- Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.
Руководство по установке магнето
Если решили устанавливать магнето, то мы не можем вас отговорить от этого.
Подробная инструкция по установке представлена ниже:
- Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
- Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
- Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
- Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
- Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
- Произведите монтаж магнето и соберите узел.
Цена вопроса
Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.
Регулировка опережения зажигания

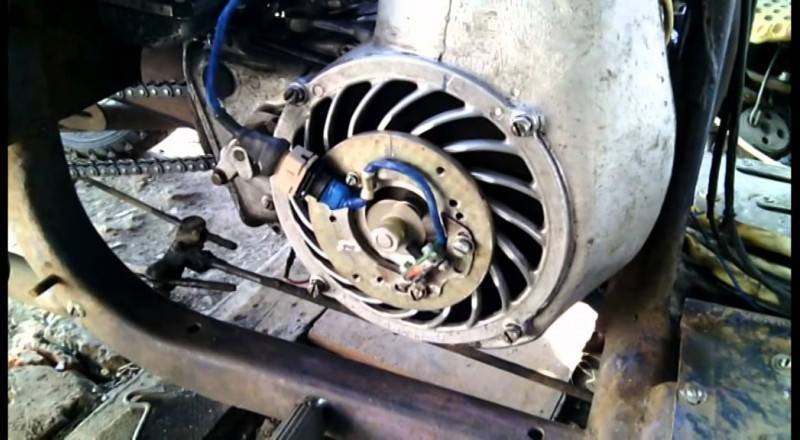

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.
Отворачиваем болт регулировки зазора контактов прерывателя
Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.
Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.
Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.
Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.
Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.
READ Как Работает Зажигание На Бензопиле
Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.
Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.
Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить
и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.
Помогите не могу выставить зажигание на магнето, мотороллер, муравей
проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.
Электрическая схема мотороллера Муравей
довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллермуравей ? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето намуравей настроить зажигание на мотороллере с магнето?
Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.
Бесконтактное зажигание на Тулу ТМЗ. Легко!
Любому любителю отечественной мототехники известно, что родное кулачковое зажигание — редкий шлак, его надо менять. На что менять — вопрос риторический. Разумеется, для нормальной работы нужно ставить бесконтактное оптическое зажигание.
Можно что-то придумать с датчиком Холла, работать будет. Но это уже прошлый век. Самое современное и технологичное решение — оптическое зажигание на основе светодиода.
Нашел продавца в известной отечественной социальной сети, списался. Отзывы хорошие, на кидалово не похоже.
Торговый подход — мой любимый. Эти люди чётко знают, как нужно продавать товар.
Основной товар — сами элементы для оптического зажигания. Хочешь — можешь купить только их, а остальное сгамырить сам.
Не уверен в прямости своих рук — купи расширенный набор, там больше деталюшек, ничего не надо делать самому. Но за некоторыми запчастями придётся сбегать в жигулёвский магазин.
Не хочешь никуда бежать — купи самый богатый набор, там есть аще всё. Этого точно хватит, ничего искать не надо, разве что изоленту.
Я, понятное дело, не стал морщить морду на переплату в 200 рублей, я своё время ценю дороже, и заказал сразу всё, включая горсть свечей, каких-то ремкомплектов и запасных резиночек. Всё, что было в наличии на Тулу.
Внимательно изучаем инструкцию. Понеслась! Ничего сложного. Даже правильную резину от квадроцикла было сложнее купить и поставить.
Демонтируем решетку, откручиваем штатное кулачковое зажигание. Прощай, источник нестабильного холостого хода, больше мы тебя не увидим.
Вот, собственно, и самая главная деталь в бесконтактном зажигании — оптический датчик. В центре лежит красивый такой. Для моторов , мотороллер «Муравей», «Тулица» и «Турист») — оно выглядит так. Для мотоциклов ИЖ и мотоколясок СЗД — почти такое же, весьма похожее.
Штатную бобину (катушку зажигания по-умному) и конденсатор тоже выкидываем. В новой системе им места нет.
Первым делом монтируем на маховик шторку хитрой формы из не менее хитрого материала. Два винта, и она на месте.
Потом прикручиваем уплотняющую резинку. Снова два винта, снова всё просто и понятно.
Устанавливаем решетку, а потом прикручиваем сердце бесконтактного зажигания — оптический датчик со светодиодом.
Настало время думать, куда девать коммутатор. Желательно устанавливать его на какую-нибудь массивную железку, чтобы был хороший теплоотвод. Самая массивная железка в Туле — это рама.
Скидываем бак и видим, что под ним очень много места, даже есть весьма пригодная для резьбовой заклепки дырка (товарищи инженеры, простите меня, разумеется, отверстие). Сверлим ещё одну дырку, устанавливаем две резьбовые заклёпки.
Отлично! Лучше места для коммутатора просто не найти. Идеальное место.

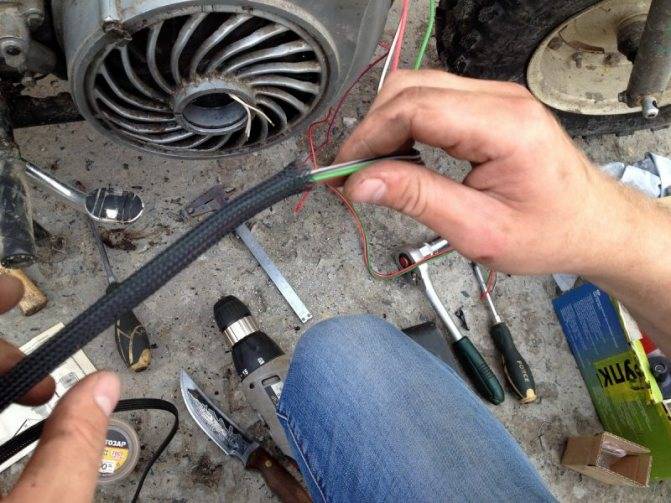

Провода укладываем в специальную изоляцию типа «змеиная кожа», подключаем по инструкции. Снова всё просто, если различаешь цвета — подключишь.
Не забываем вместо штатной бобины установить жигулёвскую. Говорят, будет сильно лучше. Не верить нет ни одного основания.
Регулируем зажигание по верхней мертвой точке. Снова всё по инструкции. Вы же знаете, что такое верхняя мёртвая точка? Если знаете — проблем быть не должно. Не знаете — идите поиграйте на компьютере, мазутная мототехника не для вас.
Всё. Оптическое зажигание установлено.
Можно кататься и радоваться стабильной искре.
А что такое стабильная искра? Это и ровные обороты на холостом, это и тяга под нагрузкой, это, наконец, красивый чёткий звук двигателя, вкусный запах сгоревшего топлива с маслом.
В общем, если у вас в гараже пылится какой-нибудь отечественный мотик, если вы тешите себя мечтой о его восстановлении — без оптического зажигания вам жизни нет.
