Какие свечи зажигания для бензопил являются качественными

В результате интенсивной эксплуатации садового инструмента, свечи зажигания для бензопилы регулярно подвергается тепловым, механическим, химическим и электрическим нагрузкам, по причине которых деталь может со временем выходить из строя и нуждаться в замене.

1. Конфигурацией корпуса.
2. Диаметром резьбы.
3. Длиной рубашки.

В нашем арсенале присутствуют изделия, адаптированные под использование на таких агрегатах, как Штиль 180, Хускварна 128 r, Партнер 350 и других модификациях мотокос. Качественная деталь в идеале должна соответствовать параметрам заявленным производителем триммера или бензокосы и быть изготовленная из качественных материалов, таких как:

1. Никель.
2. Платина.
3. Иридий.

Повышенным спросом пользуются модификации, изготовленные такими брендами, как Boch, Brisk, NGK, Oregon, Denzo. Внимательно ознакомившись с модельным рядом, экспонированным на нашей виртуальной витрине, вы сможете подобрать для мотокосы Урал, Партнер или Stihl 180 свечи зажигания гарантирующие бесперебойную работу вашему садовому инструменту.

Заказывая у нас в розницу или оптом такие комплектующие, как поршневая на бензопилу Олео Мак, сальники на триммер Партнер или воздушный фильтр на мотокосу Хускварна, вы тем самым инвестируете финансовые средства в запчасти высокого качества.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

1. Снимают колпачок и выкручивают свечу.
2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
5. Если искры на выходе нет, проверяют или меняют свечной провод.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

• от первичной обмотки катушки к контакту + (плюс) на бабине;
• от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Как выставить зажигание на бензопиле Дружба?

В перечень признаков, способных подсказать о необходимости настройки зажигания пилы Дружба, входят:

• проблемы с запуском холодного и горячего двигателя – мотор не включается после многочисленных манипуляций с тросом стартера;
• произвольное отключение мотора при нажатии на акселератор;
• потеря тяги – мотор сбавляет обороты и глохнет при выжатом рычаге газа.

В конструкцию бензопилу Дружба входит 3-шпильковая колодка, отвечающая за образование импульса и подачу искры для воспламенения топливной смеси в цилиндре. На катушке производителем нанесена метка в виде горизонтальной линии.

Соответствующая метка есть на корпусе штатного картера. Чтобы настроить зажигание бензопилы, нужно совместить обе метки и затянуть крепления.

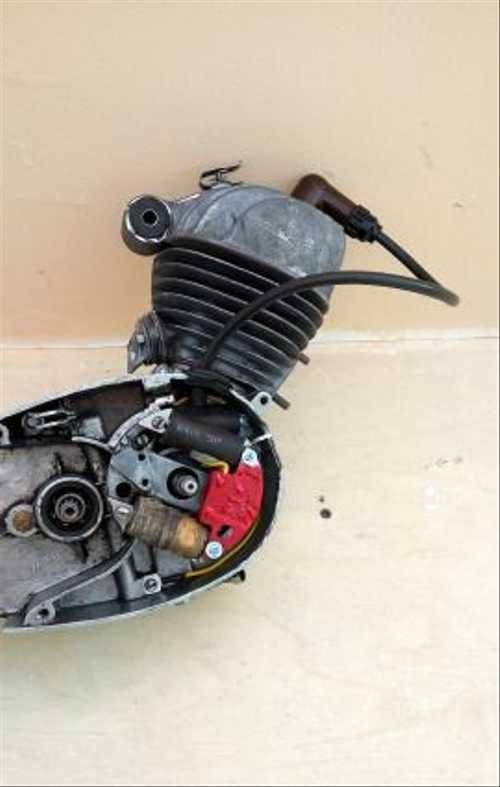

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Как выставить зажигание на магнето на муравей

ВИДЕО ПО ТЕМЕ: Настройка зажигания на муравье правильно!

Более того двигатель не работает всего в двух случаях:. Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма КШМ. Как на рисунке ниже:.

Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Снят на базе Мелитопольского Профессионального Аграрно. Муравей универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора.

Как установить магнето на мотороллер Муравей. Для деревенского жителя «Муравей» — это все: и мотоцикл, и машина, и трактор, и грузовик. 8 хозяйстве он незаменим. И до чего же обидно становится, когда «умирают» аккумуляторы. В сельской местности их никогда не было в избытке, в город за ними не наездишься (да и на чем ездить — мотороллер-то не заведешь!), к тому же нет никакой гарантии, что купишь.

А без аккумулятора «Муравей» становится слабее своего биологического собрата, превращаясь в беспомощного паралитика. Пришлось подойти к решению проблемы с другой стороны — вообще отказаться от аккумулятора. Это удалось сделать, установив на мотороллер магнето от тракторного пускача списанной «Беларуси».

Для этого потребовалось изготовить переходник, насадки на роторы династартера и магнето. Они вытачиваются из стали с последующей закалкой. Монтаж производится в следующей последовательности. Сняв с ротора соединительную муфту, ее заменяют насадкой ротора магнето. Затем вместо демонтированных с династартера прерывателя, основания кулачка и кулачка устанавливается насадка династартера.

Последняя фиксируется теми же винтами, которыми крепилось основание прерывателя. В крышке вентилятора сверлятся три отверстия диаметром 7 мм, необходимые для крепления переходника магнето. Сам переходник нужен для усиления довольно хрупкой крышки. Под гайки крепления обязательно подложите простые и разрезные шайбы. Крышка с переходником фиксируется на своем месте.

Установив поршень на расстоянии 2,8—3,2 мм до ВМТ, «наденьте» магнето на переходник так, чтобы выступ его насадки вошел в прорезь ротора династартера. Теперь, поворачивая корпус магнето, следует определить момент размыкания контактов, а затем, отметив положение, произвести разметку отверстий крепления. Используется резьба М6. Остается только соединить высоковольтный провод магнето со свечным колпачком, а провод от клеммы на корпусе подключить к замку зажигания.

В положении «Выключено» этот провод должен замыкаться на «массу», в положении «Включено» — размыкаться. Продолжительная эксплуатация мотороллера с магнето проходит успешно. Никаких проблем с запуском ни летом, ни зимой, двигатель заводится «с пол-оборота» и работает прекрасно. Династартер продолжает вырабатывать электроэнергию, которой с лихвой хватает на системы освещения и сигнализации.

В отличие от способа установки магнето на мотороллер , предложенного А. Платоновым («Мото», 1992, № 1), считаю, что мой гораздо удобнее — надо изготовить всего три простые детали вместо пяти сложных. Времени и затрат на это потребуется меньше. К тому же в любой момент можно быстро вернуться к штатной динамо батарейной системе зажигания.

Детали для установки магнето на мотороллер Муравей: 1 — переходник магнето; 2 — насадка на ротор династартера; 3 — насадка на ротор магнето.

Чем хороша «Дружба-4» и ее главные недостатки

Разработанный для этой бензопилы в 1953 году на запорожском «Прогрессе» двухтактный двигатель МП-1, мощностью 4 л.с., что и дало ей цифру 4 в названии, был, и остается, настолько простым в ремонте и обслуживании, что обеспечил ей успех на долгие десятилетия.

Но не единым двигателем «Дружба-4» заслужила свою популярность. Удобная для длительной работы компоновка, позволяющая вальщику работать стоя, в удобной позе, срезая деревья практически у самой земли, не повторяется ни в одной другой пиле, кроме тех, что являются лишь ее модификациями. А сколько их было? Существенная – реально одна, когда пила обрела новый, более мощный (5 л.с.) двигатель, редуктор с системой смазки пильной цепи и название «Урал». О мелочах, типа формы бака, говорить не стоит. Да и снижение веса, являющегося и на сегодня едва ли самым большим недостатком этой конструкции, с 12,5 до 11 кг, существенным достижением не назовешь.

Пила, получившая золотую медаль на брюссельской выставке 1958 года, выпускалась серийно до конца 90-х годов с небольшими изменениями:

• в 60-х годах было осуществлено изменения крепления ручки;
• в 80-х был заменен карбюратор («Дружба-4А») и установлено электронное зажигание («Дружба-4А-Электрон»);
• в 90-х установлен очередной новый карбюратор («Дружба-4М»).

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

• Свеча зажигания;
• Маховик-магнето;
• Проводка;
• Кнопка включения.

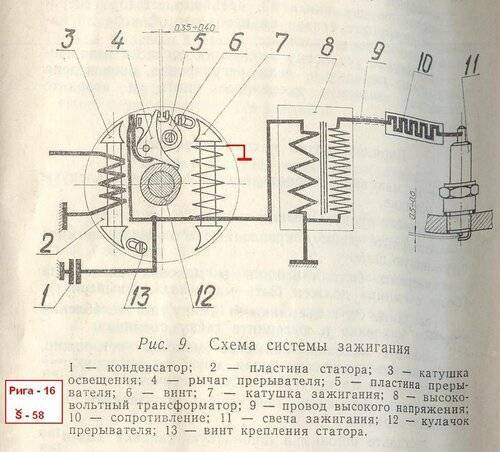

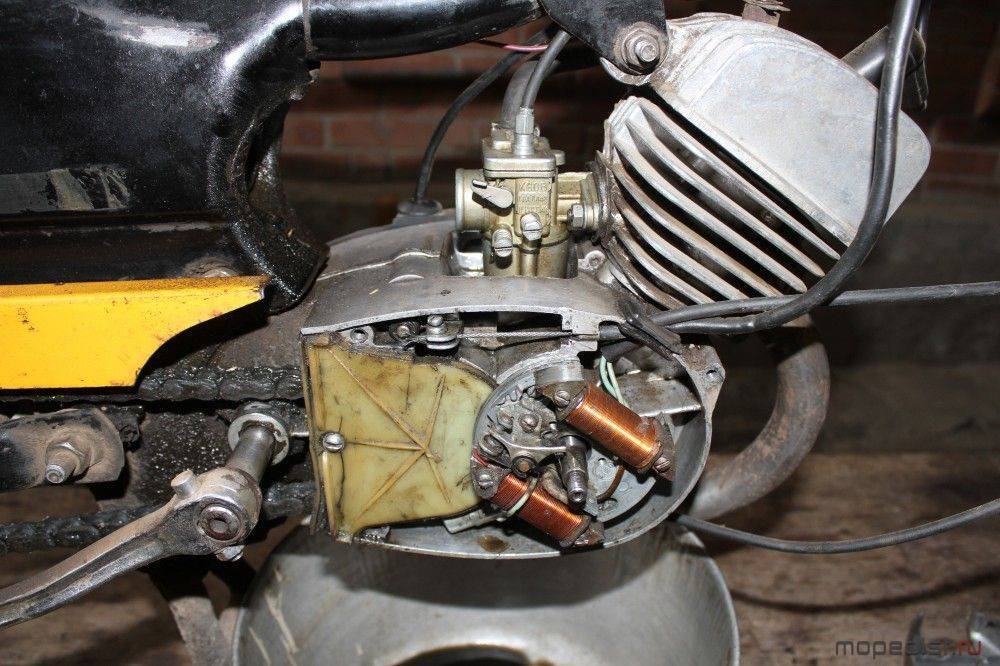

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Ремонт системы зажигания бензопилы «Дружба-4»

Эксплуатация бензопилы «Дружба-4» выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно. Причина этого «недуга» в слабой системе зажигания.

Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания.

Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки. Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков. Необходима межслойная изоляция: после каждого слоя провода делается прокладка из бумаги или лакоткани. Начало обмотки припаивается на место штатного вывода к сердечнику, с конца обмотки делается вывод монтажным проводом для подсоединения к прерывателю зажигания. Сверху катушка изолируется (можно применить изоляционную ленту).

Цепь конденсатора, включенного параллельно прерывателю и катушке, остается без изменений.

Далее двумя монтажными проводами через отрезок резинового шланга в качестве уплотнителя делаются выводы. Для надежности изоляции проводов их желательно объединить в общую оболочку из трубки ПВХ.

В качестве повышающего трансформатора используется катушка зажигания Б-115 с удаленным резистором, который крепится сбоку катушки. Данный тип катушек есть в системах зажигания автомобилей «Москвич», «Волга» и других. Использование катушек зажигания мотоциклов нежелательно: они не дают достаточной мощности искры. Катушка зажигания крепится при помощи хомута к раме бензопилы в любом удобном месте.

Провода, идущие из «улитки» двигателя, подсоединяются следующим образом: один, идущий от общей точки соединения конденсатора, прерывателя, вывода катушки — к выводу «ВК» катушки зажигания Б-115; второй, идущий от массы и подсоединенный к болту крепления магнето — к выводу катушки зажигания Б-115 не имеющей обозначения. Провода желательно выбрать разноцветными.

Далее катушка зажигания высоковольтным проводом соединяется с запальной свечой двигателя.

Регулировка момента зажигания дала очень хорошие результаты, все «недуги» бензопилы исчезли. Вот уже несколько лет переделанная система зажигания исправно работает на бензопиле «Дружба-4».

В заключении можно сказать следующее: катушка зажигания немного «портит» внешний вид пилы, но лучше иметь надежную в работе пилу, чем ту, которая приносит одни мученья.

Данная система зажигания может применяться также и на других типах двигателя, что было испытано на двигателях для мопеда типа Д-5, Д-6. Обмотка в этом случае содержит 160 витков.

Ремонт своими руками

Когда вышеизложенными мерами проблема не устраняется, причины могут быть в следующем. Вышел из строя блок электронного зажигания. Все элементы этого узла загерметизированы (залиты компаундом) и ремонту не подлежат. Требуется замена всего блока.

Система кулачкового (контактного) зажигания бензопилы Дружба ремонтопригодна. Причин её выхода из строя несколько:

1. Пробил на массу текстолитовый изолятор подвижного контакта прерывателя. Меняется на исправный без вариантов.
2. Обгорели подвижный и неподвижный контакты прерывателя (кулачки). Чистятся мелким надфилем или наждаком до получения ровно прилегающих друг к другу поверхностей. Меняются при полном выгорании.
3. Конденсатор предназначен для защиты контактов от выгорания. Из строя выходит редко, непосредственно на образование искры не влияет. При диагностике его просто игнорируют.
4. Межвитковое замыкание, обрыв во вторичных высоковольтных витках катушки с тонким проводом.

Сборка своими руками

1. Со старой катушки магнето удаляем всю обмотку;
2. Наматываем на катушку провод, применяемый для обмотки трансформаторов, диаметром 0,8 мм. Отсчитываем 250 витков;
3. После каждого слоя прокладываем бумагу или лакоткань. Это необходимо для изоляции;
4. Начало обмотки припаиваем к сердечнику, а конец подводим к прерывателю зажигания;
5. Покрываем катушку изоляционной лентой. Цепь конденсатора оставляем как есть;
6. Делаем выводы двумя монтажными проводами через уплотнитель (можно использовать кусок резинового шланга);
7. Устанавливаем катушку зажигания, которая послужит нам трансформатором. В этих целях лучше всего подойдут катушки от автомобилей «Волга», «Жигули» и других. Не стоит использовать катушки зажигания от мотоциклов и мопедов, они дают слабую искру. Удаляем из катушки резистор, крепим деталь хомутом к раме бензопилы;
8. Крепим провода, идущие из «улитки». Провод, идущий от конденсатора, присоединяем к выводу «ВК» катушки зажигания, второй, идущий от массы через магнето, также к катушке зажигания, но с другой стороны (в этом месте нет обозначения «ВК»). Для удобства используем разноцветные провода;
9. Присоединяем катушку зажигания к запальной свече при помощи высоковольтного провода.

Наша система зажигания готова!

Современные бензопилы, благодаря бесконтактной системе зажигания, стали более практичны и удобны в использовании. Эти катушки практически не требует обслуживания, единственное что нужно – контроль и правильное выставление зазора. От того, как он установлен, зависит ресурс пилы. Воспользуйтесь нашими советами, чтобы продлить срок службы вашего инструмента!

Зажигание бензопилы

Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.

Пусковый механизм бензопилы

Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.

Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.
