Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

  • зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
  • загрязенность токопроводящих частей и узлов
  • исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
  • проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть «подручными» способами. Помните: любые «сопли» в этом месте понижают качество электронной дуги свечки
  • проверьте исправность свечки. Качество нашего бензина не позволяет свече «длительно жить»
  • проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Зажигание Husqvarna

  • Показывать:
    • 11
    • 25
    • 50
    • 75
    • 100

Катушка зажигания Husqvarna 137-142

Катушка зажигания Husqvarna Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, поступающего от аккумулятор..

Катушка зажигания Husqvarna 267/272/55

Катушка зажигания Husqvarna 267/272/55 Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, поступающег..

Катушка зажигания Husqvarna 345/350

Катушка зажигания Husqvarna 345/350 Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, поступающего о..

Катушка зажигания Husqvarna 365

Катушка зажигания Husqvarna 365 Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, поступающего от аккумул..

Катушка зажигания для БП Husqvarna 236/240 «WINZOR.

Катушка зажигания для БП Husqvarna 236/240 «WINZOR» Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, пос..

Катушка зажигания для БП Husqvarna 435/440.

Катушка зажигания для БП Husqvarna 435/440 Катушка Зажигание системы зажигания двигателя — элемент системы зажигания, который служит для преобразования низковольтного напряжения, поступающего..

Правила регулировки зажигания

Производители бензопил настоятельно рекомендуют регулярно настраивать катушку зажигания устройства. Но что подразумевает собой эта настройка?

  1. Установка оптимального значения зажигания, с учетом особенностей и условий эксплуатации оборудования.
  2. Установка оптимального угла зажигания. Это поможет катушке срабатывать своевременно, не поздно и не рано по отношению к моменту подачи топлива.
  3. Установка идеального зазора (промежуток между маховиком и катушкой), чтобы искра была мощной и воспламеняла топливо в цилиндре.

При этом оптимальные параметры по установке зазора выставляются с учетом характеристик конкретной модели бензопилы (найти информацию можно в инструкции). Если вам нужны средние показатели, то мастера советуют ориентироваться на уровень от 0,2 миллиметров до 0,4 миллиметров.

Регулировка зажигания бензопилы пригодится не только тогда, когда бензопила не заводится, но и в тех случаях, когда:

  • есть проблемы с работой мотора (функционирует, но с перебоями, которые препятствуют нормальной эксплуатации устройства);
  • мощность инструмента снизилась.

Не торопитесь отправляться в местный сервисный центр. Для начала попытайтесь самостоятельно выполнить регулировки, тем более что это несложно.

С регулировкой помогают стандартные шаблоны, но на покупку их решаются единицы. К счастью, изготовить их можно собственноручно. Для этого достаточно вырезать из пластика (например, из бутылки) полоску нужного размера. Выберите пластик без рельефного теснения.

Держите под рукой шаблон и выполняйте следующие шаги.

  1. Откручиваем болты катушки (не полностью, только послабить).
  2. Подводим магниты маховика к зажиганию.
  3. Зажимаем между зажиганием и маховиком пластиковый шаблон, закручиваем крепежные элементы.
  4. Вынимаем аккуратно шаблон.
  5. Прокручивает в несколько полных оборотов маховик (делать это нужно осторожнее, чтобы он ни за что не цеплялся).

Если по завершению настройки зажигание работает с перебоями, его нужно заменить, ведь в дальнейшем ремонт будет нецелесообразным.

Мелкие поломки катушки зажигания – это то, с чем сталкиваются все операторы бензопилы. Нагрузки на функциональную деталь приводят к повреждениям и неполадкам, которые вы можете исправить в большинстве случаев самостоятельно, предварительно выполнив диагностику, осмотр пилы.

Катушка зажигания – это одна из уязвимых составляющих карбюраторного двигателя бензопилы

Не важно, насколько мощной и надежной или даже профессиональной вы ее считаете. Катушка имеет стандартное сравнение, поэтому даже в дорогостоящих моделях случаются такие поломки, которые хорошо знакомы владельцам бюджетных бензопил

Методика настройки зажигания цепной пилы

Прежде всего, рекомендуется проверить исправность свечи зажигания. Если Вы демонтировали свечу и увидели, что она покрыта солидным слоем топлива – неисправен карбюратор. Необходима его точная настройка.

Если же свеча оказалась сухой, снова пенять на зажигание не стоит. Карбюратор не выделяет достаточного количества топлива.

Единственные проблемы с зажиганием могут быть из-за отсутствия генерации искры. В большинстве случаев банальная замена свечи устраняет эту проблему.

Профессионалы рекомендуют менять фильтр достаточно часто. В этом случае ресурс двигателя может быть увеличен в разы.

Если Вы уже разбирали пилу, и после сборки появились проблемы с зажиганием, то вероятнее всего был нарушен зазор между маховиком и магнитопроводом. Согласно техническим параметрам этот зазор не должен превышать 0,2 мм.

Выставление зазора должно производиться с помощью специальной прокладки.

Специалист даст конкретные советы по выбору бензопилы, которая будет полностью отвечать Вашим потребностям:

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

  • Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
  • Заметно упала мощность бензопилы;
  • При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
  • Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
  • Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

  • Выкрутите свечу, наденьте на нее кабель зажигания;
  • При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
  • Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

  • Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
  • Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
  • Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
  • Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
  • Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

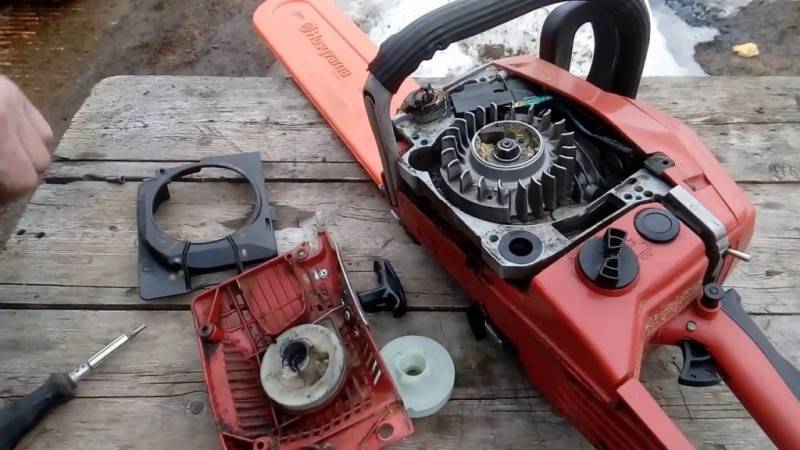

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

  • Диагностируем неисправность;
  • Демонтируем защитную крышку;
  • Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
  • Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;
  • Определяем на маховике участок с магнитом;

  • Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
  • Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
  • Устанавливаем защитную крышку и проверяем наличие искры на свече;
  • Ввинчиваем свечу, заводим бензопилу;

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

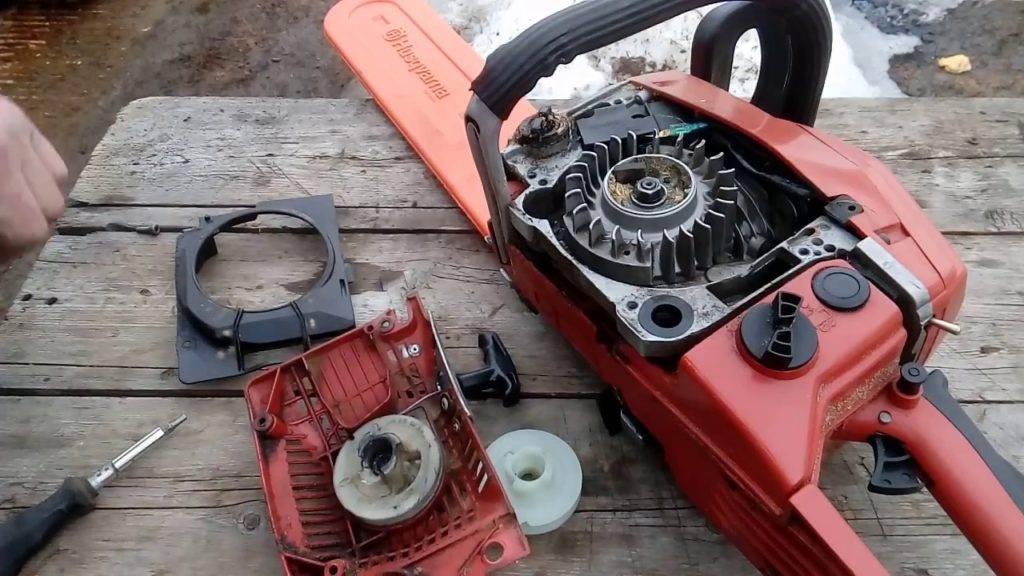

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

  1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
  2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
  3. Затяните болты до конца.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

  1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

  2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
  3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
  4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

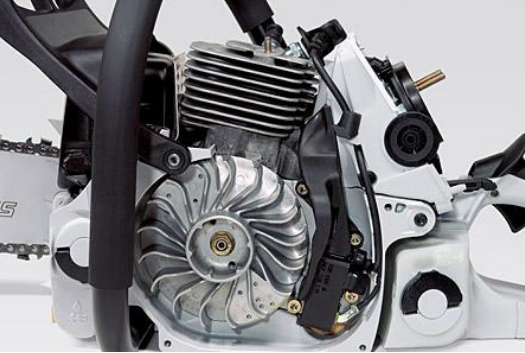

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Зазор между магнето и маховиком

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

  1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
  2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
  3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
  4. Далее оператор должен аккуратно извлечь шаблон.
  5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Что нам нужно для отправки?

Для того, чтобы оформить доставку нам нужна следующая информация:

  • Фамилия, имя и отчество получателя
  • Основной телефон
  • Запасной телефон (если есть)
  • Серию, номер и дату выдачи водительских прав, паспорта или другого идентификационного документа (для ТК ПЭК и Байкал Сервис)

Мы понимаем беспокойство некоторых людей — не всем хочется давать столько данных о себе. К сожалению, эти данные требуют сами транспортные компании ПЭК и Байкал Сервис.

Перед тем как выдать вам груз в пункте выдачи сравнят данные вашего документа с заявленными. Если они не совпадают, то вам не выдадут груз, даже если ФИО совпадает (потому что ФИО у разных людей могут совпадать!).

Бояться тут совершенно нечего — это стандартная практика всех транспортных компаний. Зная 3 цифры из вашего паспорта или прав, ничего плохого сделать нельзя при всем желании.

Грузополучатель (физическое лицо) должен предъявить документ, удостоверяющий личность, данные которого были заявлены грузоотправителем при сдаче груза Экспедитору.

Стартер: устройство, установка пружины

Стартер в конструкции бензопилы предназначен для осуществления запуска. Чем раньше удастся выявить и устранить проблему, связанную с ним, тем продолжительней будет срок службы других деталей.

Стартер работает следующим образом: в корпусе пилы находится паз, в который прикреплена ручка со шнуром. Если резко поднять ручку, то потянется и шнур, при этом зацепится барабан. Вследствие чего начинает раскручиваться барабан со шпицами, располагающийся на валу. Одновременно с этим благодаря раскручиванию коленчатого вала топливная смесь сжимается. Если ручка опускается, то вал останавливается.

Если увеличивать мощность пилы, то происходит увеличение количества топливной смеси. Поэтому требуется больше рывков ручки стартера, чтобы осуществить запуск двигателя. Для того, чтобы ускорить возврат барабана, на производстве ставят специальную стальную возвратную пружину. Помимо этого применятся и другие методы:

  • Установка заслонки для предварительного обогащения смеси;
  • Выполнение монтажа автоматического клапана декомпрессии;
  • Чтобы подкачать топливо перед запуском, устанавливают праймер.

Использование таких методов помогает двигателю заводиться быстрее. Это особенно чувствуется при запуске на холодный мотор и в холодное время года.

Конструктивные составляющие

Все бензиновые двухтактные двигатели имеют схожий принцип работы, а потому и система зажигания в них имеет типовую структуру и устройство.

Устройство зажигания бензопилы:

  • Магнето: устройство, преобразующее механическую энергию в электрическую, обеспечивает импульс тока к свече зажигания бензопилы;
  • Свеча зажигания: предназначена для воспламенения топливно-воздушной смеси, через разряд, возникающий между электродами;

Магнето Свеча зажигания

  • Электрокабель;
  • Кнопка отключения двигателя.

Свечи бывают искровые, дуговые, накаливания и каталитические. В устройствах бензопилы применяют искровые свечи для 2-тактных двигателей. Принципиальная схема зажигания бензопилы показана на изображении.

Схема зажигания бензопилы

Устройство системы зажигания

Данная часть бензоинструмента имеет следующую типовую структуру:

  • магнето;
  • электрокабель;
  • свеча зажигания;
  • клавиша отключения.

Общими их элементами являются:

  • размещенные в ободе магниты;
  • катушка зажигания, состоящая из сердечника и трансформаторных обмоток;
  • свеча.

Последний элемент считается одним из наиболее важных, поскольку именно по виду свечи зажигания в большинстве случаев можно произвести визуальную диагностику всей зажигательной системы бензиновых агрегатов.

Образование искры – непростой процесс. Для начала необходимо, чтобы создалось магнитное поле в самой катушке, что возможно благодаря 2-м магнитам. Когда происходит замыкание контактов первичной обмотки, начинает возникать несильный электрический импульс. Соответственно, при их разомкнутости нет ни магнитного поля, ни электродвижущей силы вторичной обмотки.

При этом идет образование электротока с высоким напряжением и подача на свечу, что дает ту самую искру, поджигающую горючую жидкость. Обычно в этот момент поршень локализуется рядом с мертвой точкой, а точнее – на 0,4 см ниже ее положения. Стоит отметить, что контактное зажигание, которое устанавливалось на бензопилы еще в начале 90-х гг. и дошедшее к нам вместе с бывшей в употреблении техникой, на современном техническом этапе уже отжило себя.

Поэтому, в нынешних модификациях, которые презентуют нам ведущие фирмы-изготовители, установлено бесконтактное электронное зажигание, которое намного проще и регулировать, и обслуживать.

Зажигание бензопилы

Бензопила, как и всякое устройство, работающее на двигателе внутреннего сгорания, имеет систему зажигания. Она отвечает за воспламенение топливно-воздушной смеси в цилиндре мотора. Это происходит через подачу электрического разряда, который пробивает пространство между электродами свечи зажигания.

Пусковый механизм бензопилы

Понятно, что без воспламенения топлива ни один двигатель не заведется, и работать не будет. Однако проблема не только в этом: качество работы бензопилы зависит от того, насколько точно выставлено зажигание. Говоря другими словами – вовремя или не вовремя воспламеняется топливо. Поэтому бензопила со сбитыми настройками нуждается в ремонте. Устранение неполадки можно поручить опытному механику, но можно отремонтировать зажигание бензопилы своими руками.

Некоторые китайские бензопилы поставляются с некачественными свечами – возможно, есть смысл иметь в комплекте несколько свечей зажигания.В нашем обзоре мы познакомим вас с устройством и принципом работы системы зажигания, ее основными неполадками и способами их устранения.

Когда необходима регулировка

Отрегулировать систему зажигания необходимо, чтобы топливо в нужное время воспламенялось в камере сгорания.

Если маховик сдвинут на валу относительно своего изначального положения, горючее воспламеняется быстрее, чем поршень преодолевает верхнюю мертвую точку. В результате этого поршень движется назад, а коленвал вращается в обратную сторону. Определить раннее возгорание топлива можно по оборвавшемуся шнуру запуска, сломанному узлу стартера или другим поломкам.

Иногда зажигание бывает поздним. Поршень сжимает невоспламенившееся горючее, а затем уходит вниз, и только потом образуется искра. В итоге двигатель либо не работает, либо его мощность снижается, и обороты набираются значительно медленнее.

Своевременная диагностика – один из шансов спасения деталей

Как показывает практика, проблему проще ликвидировать еще на стадии ее развития, чем тогда, когда техника уже полностью отказалась работать. Для этого необходимо вовремя производить осмотр всех деталей и узлов, причем не только визуальный. Его достойная замена – аппаратный метод, популярный в последнее время.

Тестеры смогли объединить в себе разные приборы для измерения напряжения, сопротивления и силы тока.

Но перед тем, как проверить катушку зажигания бензопилы мультиметром, стоит детально прочитать инструкция к бензопиле, чтобы владеть исходной информацией относительно ее нормальных технических параметров, с которыми и будут сравниваться значения, полученные на тестере.

https://youtube.com/watch?v=Lko-HnKOFJM

Последовательность проверки такова:

  1. Проверить первичную обмотку (нулевое сопротивление означает проблемы с катушкой, а «∞» — разрыв провода);
  2. Вторичную обмотку исследуют, подсоединяя сканер к высоковольтному проводу и контакту со знаком «+».

Как видим, система зажигания хоть и считается одной из самых капризных в любой технике, работающей на бензине, но разобраться в ней может каждый.

Установка на новые бензопилы электрочипов, регулирующих этот процесс без участия человека, позволяет избежать многих моментов. Однако они практически не поддаются ремонту, как зажигание на более устаревших моделях.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

  1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
  2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
  3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
  4. Далее оператор должен аккуратно извлечь шаблон.
  5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопил ы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

Используйте для замены оригинальный шнур Stihl подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Как отрегулировать зажигание на бензопиле Штиль 180 — Спецтехника

Ремонт бензопилы своими руками

Все неисправности бензопил можно поделить на две главные группы: проблемы мотора со всеми его узлами и системами (зажигание, система подачи горючего, цилиндро-поршневая группа, выхлопная система) и неисправности других узлов (тормоз цепи, система смазки, муфта сцепления, шина и пр.).

Неисправности двигателя

  • движок не заводится;
  • заводится, но глохнет;
  • работает нестабильно;
  • не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).

Система зажигания

. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания.

Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы.

Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток.

Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива.

После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм.

Нужно проверить и уплотнительную прокладку свечи.

При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

  • надевают на свечу кабель зажигания;
  • с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
  • дергают за рукоятку стартера и смотрят — есть искра или ее нет.

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

  • Свеча зажигания;
  • Маховик-магнето;
  • Проводка;
  • Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
