Бензопила бригадир регулировка карбюратора

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

ПроизводительSTIHL MS-180Husqvarna 137 Partner — 350, 351
Объем цилиндра. см³31,83634
Диаметр цилиндра, мм383838
Ход поршня, мм2832
Мощность (при об. 9000 за 1 мин), кВт л.с.1,5/2,01,6/2,21,3/1,8
Максимальные об.без нагрузки, 1 /мин1400012000
Крутящий момент (при 5500 за 1 мин), Nm1,5
Вибрация на трубчатой рукоятке, мл/сек²4,64,9
Вибрация на задней ручке, мл/сек²7,37,7
Уровень звукового давления, дБ9898
Мощность звука, дБ106118
Объем топливного бака, л0,250,370,40
Объем масляного бака, л0,150,190,20
Удельный вес, кг/кВт2,62,93,6
Вес не заправл. и без реж. инструментов, кг3,94,64,7

Регулировка карбюратора бензопилы Бригадир

Регулировка карбюратора бензопилы Бригадир проводится по стандартному алгоритму для этого вида техники. Регулировку стоит производить, когда возникли проблемы с холостым ходом, если пила начинает глохнуть на повышенных оборотах, при изменении вида топлива и условий эксплуатации. Перед настройкой ознакомьтесь с инструкцией по эксплуатации, определите расположение соответствующих винтов (L – винт регулировки низких оборотов, H – регулировка высоких оборотов, T – регулятор холостого хода). Перед началом работ следует обзавестись минимумом необходимых инструментов, такими как тахометр и отвертка. Расположите пилу на ровной устойчивой поверхности для безопасной и удобной настройки.

Для регулировки карбюратора бензопилы произведите такие действия:

  1. Прогрейте инструмент в течение 5-10 минут.
  2. При необходимости очистите воздушный фильтр.
  3. Винты L и H откручиваются до максимальных значений, затем их нужно вернуть в положение на 1,5 оборота назад.
  4. Винт холостого хода регулируют таким образом, что винт поворачивают по часовой стрелке. После начала движения цепи винт возвращают на пол-оборота назад, контролируют стабильную работу пилы в режиме холостого хода. Она не должна глохнуть. Если такое случилось – следует провести регулировку холостого хода еще раз.

Бензопила Бригадир Professional

Данный инструмент отлично подходит как для бытового применения, так и для профессиональной деятельности. Широкий спектр выполняемых работ обеспечивается благодаря хорошим техническим характеристикам пилы, ее мощности и производительности. С помощью инструмента можно проводить заготовку дров, расчистку участков от кустарников, декоративную обрезку садовых насаждений, обрабатывать доски и брусья.

Бензопила Бригадир Профессионал оснащена автоматической системой подачи смазки для цепи, воздушным охлаждением, антивибрационной системой и аварийным тормозом. Из достоинств модели еще стоит отметить импортные, качественные материалы, из которых изготовлены основные узлы. Длина шины самая большая среди моделей линейки. Двигатель двухтактный, работает на смеси бензина с маслом.

Технические характеристики:

мощность двигателя – 3,8 л. с.;

  • длина шины – 50 см;
  • шаг цепи – 3,25 дюймов;
  • вместительность бака для горючего – 550 мл;
  • бачок для масла – 260 мл;
  • максимальные обороты в минуту – 8500;
  • вес – 9 кг.

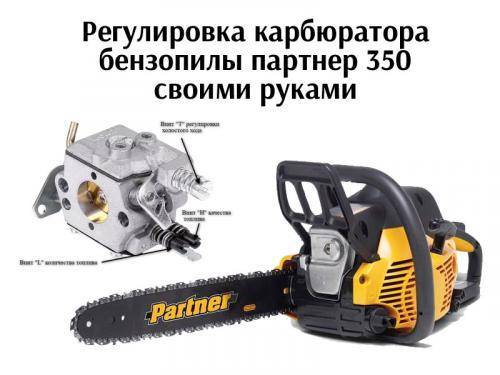

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

  1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
  2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

  • забит воздушный фильтр;
  • затруднена подача топлива из бензобака в карбюратор;
  • забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

  • Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
  • Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
  • При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Регулировка карбюратора бензопилы Бригадир

Перед тем, как приступить к настройке карбюратора, потребуется очистить воздушный фильтр, а также проверить состояние шлангов топливной системы. Это позволит выполнить более точную регулировку штатного узла.

В бензопилах марки Бригадир, как и в садовой технике других брендов, предусмотрены 3 болта. Их главная задача заключается в настройке работы двигателя в разных эксплуатационных режимах. Болт, обозначенный буквой H, служит для настройки высоких оборотов мотора. Болт L нужен для регулировки низких оборотов. Третий болт, обозначенный маркировкой T, необходим для настройки работы двигателя на холостых оборотах.

Сам процесс настройки выполняется в два этапа. Первый из них – базовый. Для его выполнения болты H и L на бензопиле с холодным двигателем нужно поочередно повернуть по ходу стрелки часов до упора. После этого их потребуется повернуть на 1,5 оборота в обратном направлении.

Второй этап – основной. Для его выполнения необходимо действовать в следующем порядке:

  1. Вначале нужно запустить мотор пилы и прогреть его на протяжении 10 минут;
  2. Далее необходимо начать поворачивание винт T по направлению стрелки часов до того момента, когда мотор на холостом ходу не начнет работать стабильно. При этом пильная цепь не должна вращаться на шине;
  3. Затем к двигателю потребуется подключить ручной тахометр и начать поворачивание винта H до той поры, пока на приборе не будут максимальные обороты, указанные в инструкции по эксплуатации бензопилы Бригадир;
  4. В конце необходимо повернуть винт L по ходу стрелки часов сначала до упора, а потом начать его выворачивание против стрелки часов до того момента, пока тахометр не покажет те низкие обороты, что указаны в руководстве.

https://youtube.com/watch?v=VOWwCeozRTY

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

  • перечень комплектующих узлов и деталей;
  • информацию, как правильно читать символы на оборудовании;
  • технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
  • инструкцию последовательности сборки инструмента;
  • правильный состав смесей горючего и требования к смазке цепей;
  • инструкции по техническому обслуживанию отдельных узлов;
  • таблицу неполадок и способы их устранения;
  • технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Сфера практического применения

Инструмент предназначен для выполнения небольших по объему работ, напрямую связанных с очисткой участков от старых деревьев, заготовкой зимних запасов дров, продольной, поперечной и диагональной распиловкой деревянных и древесно-стружечных строительных материалов.

Несмотря на принадлежность к бытовому классу, инструмент имеет элементы оснастки, характерной для пил полупрофессиональной категории. В базовом варианте это:

  • двухступенчатая схема очистки воздуха;
  • наличие системы быстрого старта;
  • автоматическая смазка пильной цепи;
  • инерционный тормоз аварийной остановки.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

  • Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
  • Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
  • Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
  • Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
  • Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

  • Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
  • Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
  • Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
  • Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты —  винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой

Он выполняет опцию воздушного фильтра.
Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Снимайте его неспешно.
Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350
Обратите внимание на то, что данный вид операции считается достаточно трудоемким

Настраивать потребуется поэтапно
Отдельные элементы отличаются небольшими размерами
Важно их не потерять при разборке, настроить

Бензопила Бригадир Professional – параметры инструмента

Эта модель производства компании Бригадир сочетает в себе высокую мощность, экономичность и неприхотливость в обслуживании. Цепная пила подходит для повседневной эксплуатации в строительстве, лесозаготовительной сфере, а также для службы в коммунальных предприятиях. При этом, бензопила Бригадир Профессионал обладает сравнительно небольшим весом, что дает возможность спиливать сухие ветки непосредственно на деревьях и крышах зданий.

Производитель оборудовал бензопилу надежным 2-тактным бензодвигателем, в комплектацию которого входит долговечный пылевой фильтр, вместительный бак для заправки горючим, а также улучшенная антивибрационная система. Мотор дополнен увеличенным карбюратором производства японской компании Walbro.

Для более безопасной работы оператора в полевых условиях бензопила Бригадир оснащена качественным инерционным тормозом. Для его включения и выключения над пильной гарнитурой расположен отдельный пластиковый рычаг.

Рабочие органы садового инструмента представлены шиной Oregon И металлической цепью. Для смазки пильной гарнитуры в устройство модели включена автоматическая система смазки, работающая на основе насоса. Регулировка натяжения используемой цепи – боковая, при помощи отдельного винта. В целях предотвращения подтеков масла нижняя часть масляного бака обработана паронитом. Этот композиционный прокладочный уплотнитель препятствует просачивания воздуха и смазки, а также защищает систему от попадания в нее опилок.

Все внутренние механизмы и детали пилы помещены в защитный корпус, изготовленный из усиленного ударопрочного пластика. При необходимости отдельные части корпуса можно снять для более удобного обслуживания и ремонта механизмов.

Технические характеристики бензопилы Бригадир включают:

  • мощность заводского бензомотора – 3,6 л. с.;
  • топливный/масляный бак – 510/280 мл;
  • возможная длина используемой для спиливания шины – 50 см;
  • шаг пильной цепи – 0,325 «.

В комплект рыночной поставки садового инструмента входит металлические шина и цепь, фирменное оборудование для сборки, а также подробная инструкция по эксплуатации и обслуживанию.

Бензопила Бригадир Стандарт

Бензопилы Бригадир Standart относится к классу бытовых инструментов. Благодаря эргономичному дизайну, удачной компоновке и небольшому весу очень практична в работе. С ее помощью удобно выполнять работы в труднодоступных местах садового участка. Также эта пила быстро и качественно справляется с многими другими видами работ – заготовка древесины, распил досок и т. д. Бонусом также есть отличная комплектация этой бензопилы, которая включает набор ключей, 2 шины, 2 цепи, напильник, чехол, емкость для приготовления топливной смеси.

Линейка представлена двумя моделями, которые немного отличаются параметрами.

Базовая модель 81-009 имеет такие технические характеристики:

мощность двигателя – 2,4 л. с.;

  • длина шины – 45 см;
  • шаг цепи – 3,8 дюймов;
  • вместительность бака для горючего – 550 мл;
  • бачок для масла – 260 мл;
  • вес – 8 кг.


Усовершенствованная модификация 81-010 приближена по характеристикам к классу профессиональных инструментов, отличается большей мощностью двигателя, длиной шины и меньшим весом.

Гарнитура

В составе рабочего узла съемная 16-ти дюймовая направляющая шина и пильная цепь с механизмом натяжения. Охлаждение и смазка гарнитуры реализована посредством автоматической системы, укомплектованной насосом переменной производительности и масляным резервуаром объемом 200 мл.

Масло подается в рабочую зону в дозированном количестве, в зависимости от оборотов двигателя, преимущества такой конструкции в существенной экономии расходного материала.

Механизм аварийной остановки блокирует цепь при отбросе инструмента или при возникновении другой травмоопасной ситуации. Включение инерционного тормоза производится перемещением защитного устройства вперед. Функция блокировки разорванной цепи возлагается на встроенный ловитель.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
