Бензопила карвер регулировка карбюратора

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

  • Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
  • Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
  • Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

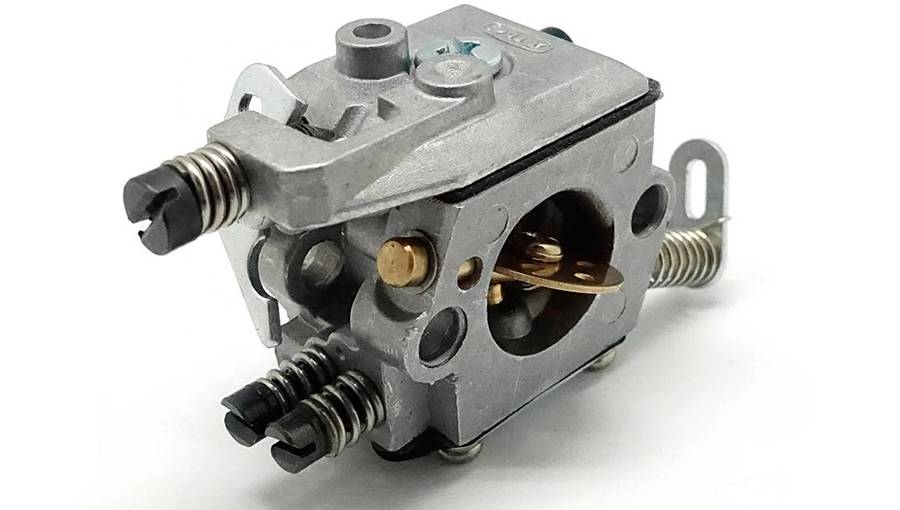

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

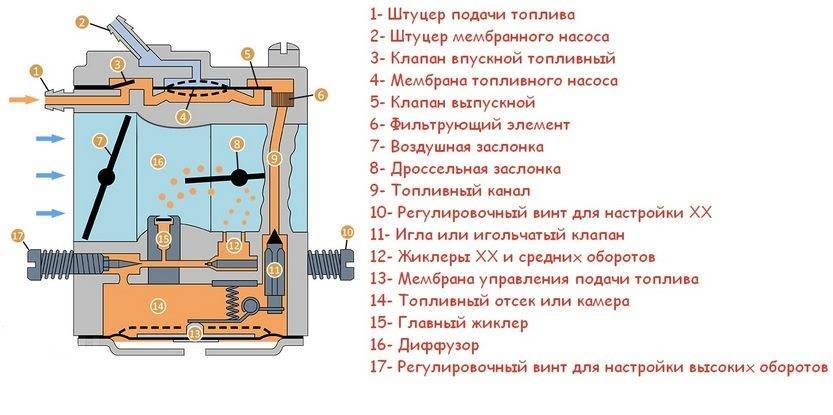

Карбюратор бензопилы состоит из следующих основных узлов:

  • литой корпус из легкого сплава;
  • мембранный насос для ручной подкачки топлива перед запуском (подсос);
  • диффузор;
  • жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
  • поплавковая камера;
  • распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

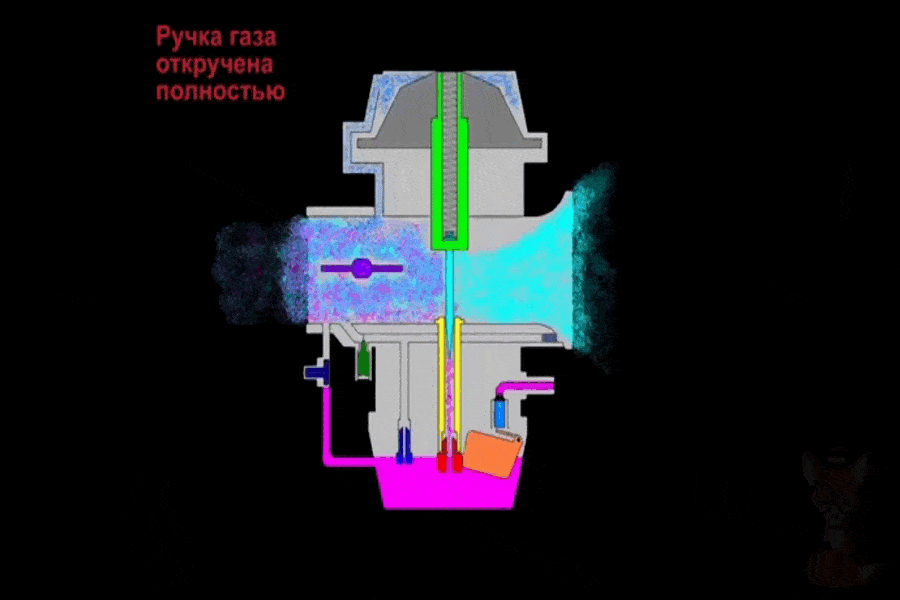

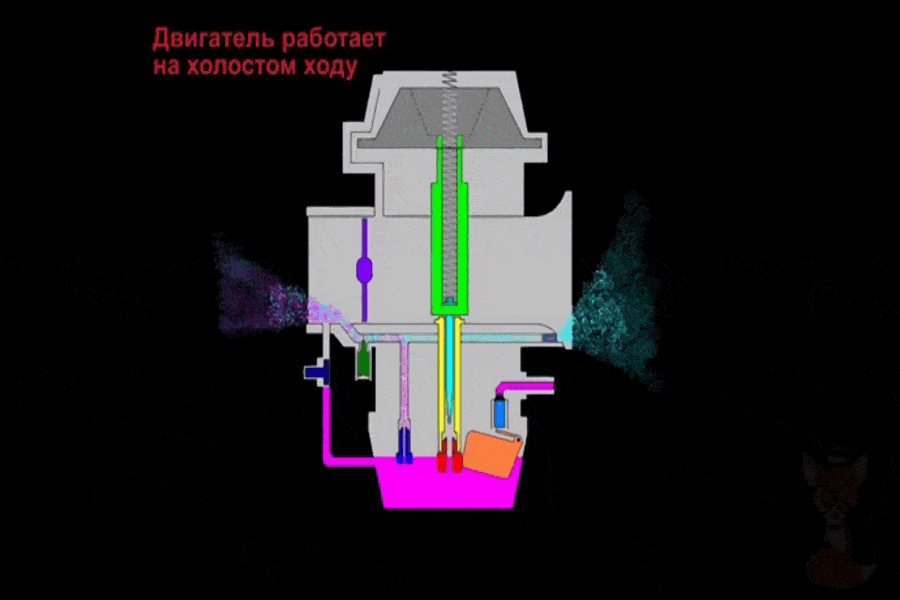

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Регулировочные инструменты

Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.

В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.

Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.

Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.

READ Не Вращается Цепь На Электропиле

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

  • Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
  • Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.
  • Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
  • Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

Принцип работы карбюратора следующий:

  1. После запуска двигателя заслонка открывается и воздух попадает в канал.
  2. Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
  3. Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
  4. Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

Особенности китайских бензопил

По общим принципам регулировки происходит и настройка пил, произведенных в Китае. У них те же наименования регулировочных винтов — L, H, T. Они используются для настройки теми же приемами, что и на фирменных моделях. Однако даже опытные работники сервисных центров отмечают, что регулировать китайские пилы достаточно сложно.

У них уходит достаточно времени, чтобы получить приемлемый результат работы карбюратора. Зачастую за корректировку установок пил, произведенных китайскими компаниями, сервисные центры берут больше денег, чем за аналогичную работу с инструментом проверенного производителя.

Опытным путем были получены следующие рекомендации по регулировке карбюратора китайской бензопилы:

  • винт L затяните полностью, а потом от этого положения ослабьте на полтора оборота;
  • с винтом Н сначала поступите аналогично, а потом ослабьте его на один оборот;
  • настройка холостого хода производится так же, как на пилах Хускварна.

Помните, что холостой ход выставляется только на прогретом силовом агрегате.

Какой инструмент потребуется для регулировки карбюратора

Для настройки и регулировки карбюратора используются такие инструменты:

  • тахометр (специальный прибор для настройки карбюратора, с его помощью владелец бензопилы может определить, какое у данной модели максимальное количество оборотов двигателя, а затем провести коррекцию согласно рекомендациям производителя);
  • ключ регулировочный (специальный инструмент, который зачастую имеется только в сервисных центрах, не поставляется в комплекте к бензопилам, поскольку может быть использован неопытными пользователями, что приведет не к настройке, а к поломке бензопилы).

Самостоятельные попытки почистить карбюратор, выполнить промывку и устранить имеющиеся неисправности могут не дать необходимого результата.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

  • неудовлетворительное качество очистки бензина;
  • засор воздухофильтра;
  • скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

  • вы слишком долго работаете на мотокосе или триммере без перерыва;
  • заправлено некачественное топливо;
  • отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

  • недостаточно бензина или кислорода в создаваемой горючей смеси;
  • запуск мотора происходит после 10 и более неудачных попыток;
  • двигатель стучит, клацает при работе и т. д.;
  • деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

  • сломается поршень;
  • численность попыток неуспешного старта двигателя резко возрастёт;
  • топливная смесь будет содержать слишком мало бензина;
  • резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.

Как разобрать бензопилу

Ремонт бензопилы можно проводить только после того, как будет выполнена разборка инструмента

Делать ее нужно максимально осторожно, при этом каждую деталь рекомендуется почистить моющим средством и тщательно высушить. Только после этого допускается сборка инструмента

Как снять звездочку

Для доступа к звездочке бензопилы надо:

  1. Снять крышку картера, цепную гарнитуру и шину, а затем воздушный фильтр.
  2. Выкрутить свечу, вместо которой вставить стопор поршня.
  3. Выкрутить муфту сцепления, предварительно установив съемник в отверстие для универсального ключа. Это позволит открыть доступ к звездочке, после чего и последнюю можно снять.

После того как была удалена неисправная деталь, может быть произведена замена звездочки своими руками.

Как заменить масляный насос

Снятие масляного насоса происходит в такой последовательности:

  1. Снять цепную гарнитуру, а затем открутить болты, которые фиксируют направляющую цепь к корпусу.
  2. Теперь нужно снять насос и разделить его на две части, после чего удалить прокладку и поставить на ее место новую.

Если подобные действия не исправили проблему, то масляный насос нужно заменить. Все действия по сборке нужно выполнять в обратной последовательности.

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно. Поэтому в нашем сервисе по ремонту инструмента мы пользуемся качественным и недорогим тахометром, который можно заказать на алиэкспресс по этой ссылке.900 – 2000 рублей 500 — 600 рублей на АлиэкспрессРекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно
Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Как настроить карбюратор на бензопиле Carver

Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:

  • низкая производительность свечи зажигания;
  • потеря сжатия вследствие критического износа поршневой системы;
  • бедное топливо;
  • плохая производительность карбюратора, не связанная с регулированием;
  • парафиновые забиты фильтры в баке и карбюраторе.

По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.

  • Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
  • Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
  • Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.

Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.

  • Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
  • Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.

Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.

Он также регулируется при работе двигателя, но когда газ находится в полном положении

Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель

Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.

Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.

После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.

Это не всегда стоит делать по следующим причинам:

  • При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
  • 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.

Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз

Важно помнить, насколько и в каком направлении было изменено положение винта

Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.

Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

  • Во-1-х, аннотация по эксплуатации самого устройства.
  • Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
  • В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

  1. Разболтались фиксирующие винты
  2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
  3. Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

  • Низких оборотов — L
  • Высоких — H
  • Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Методы устранения

Перечень предстоящих работ с двигателемможет заключаться в следующем:

  • замена топливного насоса;
  • разборка и промывка сетчатого фильтра;
  • замена регулировочного рычага;
  • необходимо также почистить регулировочное пространство;
  • замена мембраны (или всего блока, где располагается эта мембрана);
  • настройка впускного, выпускного и игольчатого клапанов;
  • замена заслонок;
  • прочистка топливных каналов и диффузора;
  • замена пружин винтов;
  • смена праймера.

Не все эти работы могут быть выполнены. Зачастую получается, что во многих из них нет нужды, если сразу обнаружена конкретная неисправность.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
