Обзор бытовой бензопилы Partner p340s

Техника безопасности

С цепными пилами на бензиновом приводе Partner стоит обращаться очень осторожно, поскольку топливная смесь — легковозгораемая, что может спровоцировать пожар, а, следовательно, представляет опасность для оператора и окружающих людей. Эксплуатировать бензопилу в непосредственной близости к горючим газам и жидкостям также запрещено

Из-за вредных и токсичных выхлопов, Partner не рекомендуется использовать в закрытых помещениях и плохо проветриваемых местах.

Работая с бензопилой Партнер 340 следует внимательно отнестись к собственной защите и безопасности. При покупке бензопилы, необходимо также приобрести защитные перчатки, очки, наушники или каску. Эксплуатировать цепную пилу можно в приталенной, но не сковывающей движения, одежде, а также в закрытой обуви на твердой подошве.

Бензопила партнер 350: неисправности и их устранение

Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.

Если пила не заводится, то:

• отсутствует искра на свече;
• не подается топливо;
• не поступает воздух.

Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.

Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.

Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.

При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.

Если же пила хорошо заводится, работает на холостых оборотах и глохнет при подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.

Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

Вот видео полной разборки данной пилы:

А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:

Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.

Для увеличения картинки нажмите на ее миниатюру.

Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

Инструкция по эксплуатации для партнера 350

В этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом

Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50

Модельный ряд

В своей ценовой группе брендовые бензопилы Партнер пользуются повышенным потребительским спросом. В представленном обзоре приведены характеристики моделей с высокими рейтинговыми показателями.

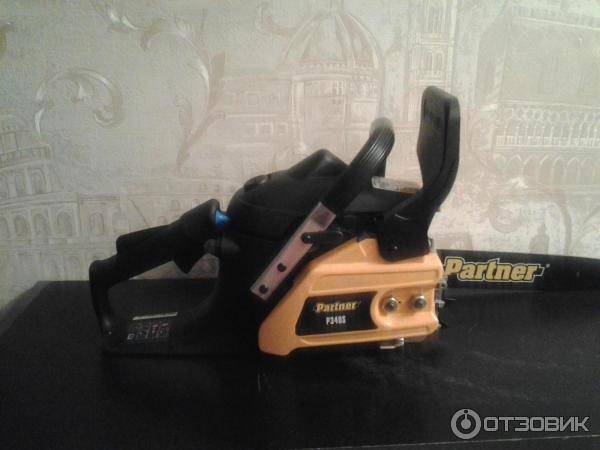

Partner P340S

• по заготовке дров для печи или камина;
• обслуживанию садовых и лесопарковых территорий;
• кронированию древесного растительного декора.

При умеренном объеме цилиндра 35 см, двухтактный карбюраторный привод развивает мощность до 1,0 л.с.

Тяговых параметров с запасом хватает для привода 14-ти дюймового гарнитурного комплекта профессионального уровня. Автономность работы обеспечивает запас топлива и цепной смазки в расходных резервуарах емкостью 300 и 150 мл.

Инструмент весом 4,5 кг хорошо сбалансирован, форма корпуса обеспечивает надежный захват. Удобству работы оператора способствует низкий уровень вибрации, вынос элементов управления на заднюю рукоятку.

Partner P350S

Коммерческий успех модели P340S инициировал разработку бензопилы с улучшенными тяговыми и эксплуатационными свойствами. Следующая в модельном ряду пила получила 38 кубовый силовой агрегат мощностью 1,96 л.с. и производительную 410 мм-ю гарнитуру профессионального уровня.

Отпускная цена новой разработки увеличилась до 6800 рублей, вес — до 4,7 кг. Пила партнер серии P350S доработана в плане повышения надежности и продолжительности ресурса механизма сцепления, привода маслонасоса системы автоматизированной смазки.

Инструмент отличается от однотипных аналогов:

• наличием полуавтоматического управления воздушной заслонкой карбюратора;
• дополнительной виброзащитой задней рукоятки.

Partner 351XT CHROME

В бензопилах серии Партнер Хром продление ресурса бензомоторных приводов реализовано за счет покрытия внутреннего диаметра цилиндра износостойким хромоникелевым слоем. Рабочие характеристики инструмента модели 351XT CHROME соответствуют полупрофессиональному уровню.

Полноценный привод профессиональной гарнитуры длиной 400 мм, реализован за счет тяговых свойств 38-кубового, двухтактного карбюраторного двигателя с паспортной мощностью до 1,9 л.с. Время работы в автономном режиме повышено увеличением объема топливного бака до 380 мл.

Применение легких металлов позволило оставить модель в прежней весовой группе 4,7 кг. Конструкция инструмента дополнена активатором аварийного тормоза инерционного типа и пусковым праймером. Последняя цена модели 351XT CHROME зафиксирована на уровне 7700 рублей.

Partner P352XT

Модель модифицирована в плане увеличения производительности, повышением мощности 39-кубового экономичного карбюраторного привода до 2,15 л.с. Резерва тяги двигателя достаточно для полноценной работы 400 ммиллиметровой гарнитуры.

В эксплуатационных достоинствах инструмента:

• упрощенная заправка топливной смесью;
• наличие подкачивающего насоса и надежной в работе системы электронного зажигания;
• система CCS, стабилизирующая тяговые свойства привода и продляющая временные интервалы между обслуживанием фильтра воздухозаборника.

Конструкционная особенность данной бензопилы — особое устройство крыльчатки вентилятора, защищающая воздушный фильтр от попадания опилок.

Partner P360S

Позиционируемые производителем характеристики этой модели подтверждает присвоенный сертификат соответствия европейского образца. Бензопила бытовой категории стоимостью от 5000 рублей и массой 4,8 кг получает привод от двигателя, кубатурой 40 см3 и мощностью до 2,1 л.с.

В комплекте фирменного пильного оборудования производительная и износостойкая 450 миллиметровая шина и износостойкая низкопрофильная цепь. Проблемы пуска холодного силового агрегата устраняются механизмом легкого старта типа SoftStart.

Возможность безинструментальной настройки штатного пильного оборудования и устройство воздухозаборника с комбинированной очисткой воздуха, способствует сокращению времени вынужденных простоев.

Неисправности и ремонт

Бензопила Partner P360S 18 должна обслуживаться в сервисном центре, но если такой возможности нет, то некоторые неисправности можно устранить самостоятельно. Например, заменить свечу, если пропала искра, или ведущую звездочку, если она износилась.

Рассмотрим основные неисправности Партнер 360.

Отсутствие искры

Для того чтобы проверить искру на свече, необходимо выкрутить её из цилиндра, установить в колпачок высоковольтного провода от катушки и, положив на цилиндр, несколько раз потянуть стартер. При этом выключатель зажигания должен находиться в положении «вкл».

Если на Партнер 360 нет искры, то причины её отсутствия следующие:

1. Неисправна свеча зажигания. Для устранения нужно заменить свечу. Чтобы это сделать, необходимо снять верхнюю крышку, при помощи универсального ключа выкрутить старую и на её место установить новую, заведомо исправную.
2. Обрыв высоковольтного провода. Для проверки нужно провести осмотр. Если провод имеет трещины или полностью оторван, его необходимо заменит. На бензопилах Партнер используются катушки зажигания с неразъемным креплением бронепровода, поэтому в случае его обрыва придется менять катушку.
3. Неисправна катушка зажигания. Диагностировать неисправную катушку самостоятельно достаточно сложно, т.к. для этого потребуется специальное оборудование. Гораздо проще установить на пилу заведомо рабочую катушку и попытаться завести. Если пила не заведется, значит, проблема не в катушке, и нужно продолжать поиск неисправности.
4. Оплавление и замыкание проводов идущих на выключатель зажигания. Не редко, провода от катушки зажигания к выключателю оплавляются в районе цилиндра. Их замыкание приводит к отсутствию искры на контактах свечи.

Если вы проверили все пункты и не нашли причину отсутствия искры, то нужно обратиться в сервисный центр.

Прекращение подачи топлива

Иногда, по ряду причин, подача топлива на Партнер P360S может прекратиться. Определить неисправность можно следующим образом, после нескольких безрезультативных попыток запуска выкрутить свечу и посмотреть её состояние. Сухая, значит, подачи топлива в цилиндр нет и нужно проводить диагностику.

Мокрая свеча, свидетельствует об отсутствии искры или же топлива поступает слишком много. Причины отсутствия подачи топлива следующие:

1. Топливный фильтр загрязнен и не пропускает бензин, для устранения заменить фильтр.
2. Засор топливной магистрали, для проверки необходимо отсоединить топливный шланг от фильтра и карбюратора, используя кусок шланга, подходящего диаметра, подуть в топливную магистраль. Если она забита или зажата корпусом пилы, воздух проходить не будет. Также нужно проверить топливный шланг на разрыв.
3. Не герметичен картер, импульсный шланг или карбюратор. В таком случае нарушается работа топливного насоса и подача прекращается. Диагностировать самостоятельно достаточно сложно, т.к. требуется специальное оборудование. Лучше обратиться к специалистам.

Прекращение подачи смазки на цепь

Как правило, на Партнер Р360S, подача масла на цепь прекращается редко, т.к. конструкция маслонасоса и магистрали достаточно хорошо продумана и качественно выполнена. Но в том случае, если она все же прекратилась, начинать поиск причины нужно с масляного бака, а точнее с фильтра и клапана вентиляции.

Клапан, его еще называют «сапун», отвечает за поступление воздуха в масляный бак. Работает в одном направлении. Если он неисправен и не пропускает воздух, то в баке создается разряжение и масло перестает подаваться.

Предлагаем посмотреть видео по ремонту Партнер P360S. В видео показан капитальный ремонт бензопилы (замена ЦПГ). Автор подробно рассказывает о пиле, показывает, как её разобрать и установить новую поршневую.

Устройство бензопилы Партнёр

В основу каждой пилы входит надежный 2-тактный бензиновый двигатель, оборудованный системой принудительной подачи воздуха. Используемые производителем моторы выделяются своей надежностью и способностью исправно работать под переменными и постоянно высокими нагрузками. Солидный запас крутящего момента дает возможность использовать пилы для выполнения различных бытовых и промышленных задач.

Для запуска двигателя каждая бензопила оборудуется ручным стартером с функцией облегченного запуска. Это дает возможность без труда завести инструмент при очень низкой температуре. Поджигание топливной смеси осуществляется при помощи фирменной свечи и электронного зажигания. За передачу крутящего момента от ДВС на шину отвечает долговечное сцепление.

Все детали и механизмы каждой пилы помещены в надежный пластиковый корпус. Он изготовлен из многослойных полимеров, что дает ему возможность выдерживать случайные удары и падение с небольшой высоты. Производитель предусмотрел свободный доступ к фильтрам и другим часто заменяемым элементам. Это существенно упрощает ремонт бензопилы Партнер своими руками.

За распиливание древесины в устройстве каждой бензопилы Партнер отвечает фирменная шина и цепь. Пильная гарнитура работает под контролем масляного насоса, который автоматически подает масло во время движения цепи по шине. Во время попадания гарнитуры на гвоздь или любой другой твердый предмет срабатывает инерционный тормоз, что делает инструмент полностью безопасным для оператора.

Каждая модель Partner выделяется удобством в эксплуатации. Передняя и задняя рукоятки инструмента покрыты качественным прорезиненным материалом, что исключает проскальзывание рук оператора во время работы. Эффективная антивибрационная система инструмента гасит сильные колебания двигателя. Это дает возможность использовать бензопилу, как на земле, так и на высоте, не ощущая усталости во время ее эксплуатации.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для распиловки древесины бензопила Партнер P340S с завода комплектуется высококачественной пильной гарнитурой. В нее входит усиленная металлическая шина с пазами для попадания смазки, и кованая цепь, рассчитанная на работу под повышенными температурами. За подачу масла на пильные органы в устройстве бензопилы Partner отвечает нерегулируемый масляный насос, который работает в полностью автоматическом режиме.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

• неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
• игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
• нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект

Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.

Технические характеристики

Модель Партнер серии P360S при собственном весе 4,8 кг характеризуется небольшими габаритами, удобным расположением заправочных горловин и регулировочно-настроечных точек. Конструкция инструмента предполагает выполнение сервисных работ и повседневного обслуживания с минимальными потерями времени.

• Мотопила комплектуется компактным двухтактным ДВС, рабочим объемом 40 см3. Работающий на бензино-масляной смеси силовой агрегат на рабочих оборотах развивает мощность до 2 л.с. Топливо поступает в карбюратор Walbro & Ruixing из встроенного бензобака объемом 250 мл.
• Заводская регулировка карбюратора обеспечивает двигателю оптимальный режим работы с экономичным расходом топлива и масел. Изменение настройки топливной аппаратуры оправдано при ухудшении тяговых характеристик.
• Наличие топливного насоса, системы легкого старта и электронного зажигания Zhejiang Fenglong, CDI обеспечивают надежный запуск двигателя в широком диапазоне наружных температур.

Изменения в работе силового агрегата могут быть вызваны резкими сезонными перепадами температуры воздуха, применением горючего с другим октановым числом и другими факторами.

Инструкция по применению приводит последовательность регулировочных работ, а также сведения по подготовке инструмента к работе, поиску и способам устранения отказов и эксплуатационных неисправностей.

Модель	Partner P360S
Производитель	Partner
Производство (сборка)	Китай
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	2,05 (1,52)
Объем двигателя, см3	40
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Количество звеньев, шт	62
Объем топливного бака, л	0,25
Объем масляного бака, л	0,15
Длина шины, см (дюймы)	45 (18)
Уровень шума, дБ(А)	100
Гарантия, лет	1
Вес, кг	4,8
Инструкция	Скачать

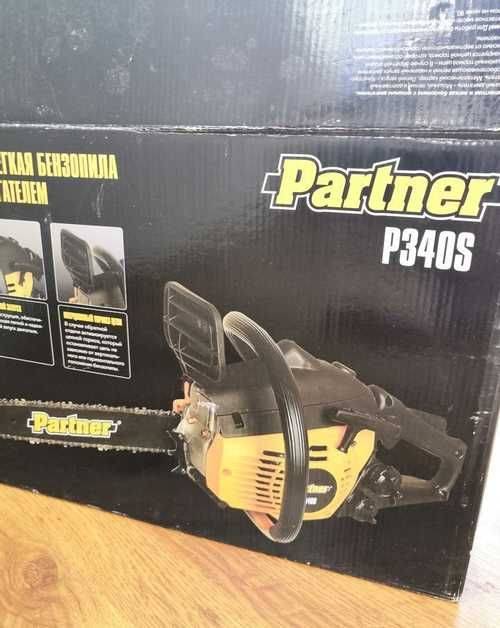

Бензопила PARTNER P340S

Бензопила модели Partner P340S относится к категории полупрофессионального инструмента.

Цепная пила PARTNER P340S с тормозом цепи предназначена для использования: на лесозаготовках, в строительстве, спасательными и коммунальными службами при расчистке завалов, для работ в домашнем хозяйстве.

Характеристики PARTNER P340S
Тип	Бензопила
Конструкция	Ручная
Объем двигателя, см³	35
Объем топливного бака, см³	250
Емкость масляного бака, см³	150
Мощность, Вт	1440
Частота вращения вала привода, об/мин	13500
Количество скоростей	1
Шаг цепи, дюйм	3/8
Ширина цепи, мм	1,3
Длина шины, см	35
Вес, кг	4,5
Уровень шума, дБ	103
Функции и возможности	Антивибрация, тормоз цепи

Потребителю поставляется в следующей комплектации:

• универсальный ключ-отвертка
• пильная цепь;
• руководство пользователя;
• коробка упаковочная;
• чехол пластиковый для шины

Инструмент отличается высоким качеством комплектующих и хорошей подгонкой деталей.

Мощность данной пилы 1440 Вт и длина шины 35 см. Всё это обеспечивает максимально эффективное пиление.

Достоинства цепной пилы:

Использование патентованной технологии CCS обеспечивает предварительную очистку воздуха перед подачей в воздушный фильтр, что служит увеличению ресурса двигателя.

Бензопила оборудована насосом для предстартовой подкачки топлива, который существенно упрощает запуск привода особенно в холодное время года.

Автоматическая подача масла на пильную цепь в процессе работы освобождает оператора от необходимости постоянного контроля. Не отвлекает от выполнения операции, тем самым повышается безопасность использования.

Наличие антивибрационной системы на основе стальной пружины снижает нагрузку на руки и утомляемость оператора, значительно увеличивается время работы.

• Простота в эксплуатации: быстросъемная защитная крышка обеспечивает доступ к цепи для чистки и обслуживания.
• Малый вес пилы позволяет выполнять работы по удалению сухих веток на деревьях и на строительстве.
• Инструмент одинаково хорошо справляется с распиловкой сухой и зеленной древесины.
• Сравнительно небольшой расход топлива и масла для пильной цепи, гарантируется экономию горюче-смазочных материалов.

• Возможность использования в лесу или в необжитых местах в отличие от электрических пил не требует подключения к сети.
• В комплекте есть подробная инструкция на русском языке с описанием приемов работы с пилой и необходимых мер безопасности.
• Небольшой вес устройства позволяет производить запуск двигателя на весу, что удобно при работе на высоте.

Двойная активация тормоза пильной цепи при отпускании передней или задней рукоятки или клавиши управления, исключает возможность травматизма.

Автоматическая остановка рабочего органа при отскоке или заклинивании инструмента.

Удобные ручки с обрезиненным покрытием обеспечивают надежное удержание инструмента и позволяют работать в любом положении.

• Пила цепная отличается неприхотливостью и простотой в эксплуатации. Операции по техническому обслуживанию легко осваиваются любым пользователем, даже не имеющим опыта обращения с подобным инструментом.
• Невысокая цена и небольшие эксплуатационные затраты делают пилу доступной для широкого потребителя и выгодной в использовании.
• Пила отличается исключительной долговечностью при условии соблюдения правил использования. Применение специального масла для двухтактных двигателей значительно увеличивает ресурс двигателя.

Цепная бензопила Partner P340S имеет и ряд недостатков:

• требовательность к качеству топлива и масла.
• В процессе работы возможно самопроизвольное откручивание креплений впускного коллектора,
• нестандартные гайки крепления шины в случае утраты сложно найти в продаже.
• Отмечаются случаи поломок механизмов сцепления и запуска двигателя из-за ослабления и поломки пружины.

Устройство

Цепная бензопила Partner, как и аналогичные модели, имеет простое устройство: двухтактный бензиновый двигатель, система пуска, пильная гарнитура, система регулировки натяжения цепи, рукоятки, топливный бак, масляный бак, глушитель, экран искроуловителя.

Обслуживание

Благодаря рациональному расположению топливного бака и резервуара для смазки цепи – рядом, с соответствующим обозначением крышек, оператору удобно выполнять заправку пилы горюче-смазочными материалами. Работает двигатель на топливной смеси неэтилированного бензина АИ-92 и двухтактного масла Partner (или Штиль, Орегон, Хускварна) в концентрации 1:40 или 1:50.

Смазывание цепи, как и во всех пилах Партнер, осуществляется автоматически цепным маслом, марка его подбирается в соответствии с указаниями инструкции по эксплуатации в зависимости от сезона использования.

Основные неисправности и виды ремонта

Наиболее частыми неисправностями в процессе эксплуатации пилы могут быть такие отказы: пила не хочет заводиться, глохнет во время работы, иногда дымит, ощущается потеря мощности, идет сильная вибрация. Зачастую эти поломки возникают из-за неправильного технического обслуживания или применения не качественных горюче-смазочных материалов.

Кроме этого, возможны: выход из строя карбюратора, намокание или загрязнение свечи зажигания, протекание топлива и поломка поршневой группы.

Чтобы избежать досадных неисправностей и простоев в работе, следует содержать инструмент в чистоте, систематически тестировать состояние основных рабочих узлов и элементов пилы: топливного шланга, глушителя, цилиндропоршневой группы

Особенно важной является правильная настройка карбюратора, без которой невозможна эффективная работа оборудования

Регулировка карбюратора

Как отрегулировать карбюратор в бензопиле Партнер своими руками, можно посмотреть в видео обзоре:

Регулировка зазора свечи зажигания

О проблемных ситуациях, возникающих в работе двигателя, неисправной свече зажигания, регулировке правильного зазора свечи бензопилы, влиянии качественной топливной смеси на продуктивность работы можно посмотреть в репортаже:

При проведении ТО иногда появляется необходимость разборки и сборки пилы своими руками. Предлагаем ознакомиться с нюансами разборки бензопилы Partner P340S в следующем видео:
