Бензопила зубр регулировка карбюратора

Что делать, если двигатель глохнет после запуска?

Схема взаимодействия топлива и потока воздуха в карбюраторе бензопилы.

Часто наблюдаем непродолжительную работу пилы после пуска — бензопила практически сразу глохнет. Эта неисправность имеет характерные признаки. В перечне указаны вероятные причины неисправности и способы ее устранения:

Отсутствие или малый объем топлива. Если отказ проявляется при распиловке в наклонном положении, то это указывает на подъем заборной трубки над уровнем топлива. Проверьте наличие топлива в баке. Залейте бензин до необходимого уровня.
Некачественная топливная смесь. Приготовьте топливо в строгом соответствии с указаниями изготовителя пилы. Полностью замените смесь.
Засорен сапун. Малый расход топлива к двигателю. Сапун — дыхательное отверстие в крышке бака. Прочистите засор иглой.
Плохой контакт свечи с колпаком высоковольтного провода. В этом случае сильно греется фарфоровый изолятор свечи. Зачистите контакт и плотно наденьте «люльку» на свечу зажигания.
Неисправность свечи зажигания. Произведите замену на новую или заведомо исправную.
Засор глушителя продуктами сгорания (выхлопного газа). Необходимо очистить глушитель.
Карбюратор не отрегулирован. Для настройки качества смеси карбюратор имеет 3 винта: «L» — настройка точная, «H» — грубая настройка высоких оборотов и «Т» — регулировка на холостых оборотах. Соблюдая последовательность регулировки винтов, добиваемся более высоких оборотов коленчатого вала.
Забит воздушный фильтр. Воздух поступает в карбюратор в малом количестве — получаем обогащенную смесь. Пила глохнет с увеличением нагрузки при распиловке древесины твердых пород и стволов большого диаметра. Промыть фильтр в теплой воде и просушить.
Выход из строя поршневой группы. Заменить дефектные детали.

Теперь вы сможете самостоятельно найти и устранить причины, из-за которых бензопилы заводятся и глохнут, причины их остановки. Напомним, что бензопила развивает большую скорость движения рабочего органа (цепи) и считается опасным режущим инструментом. Строго соблюдайте правила безопасности при выполнении работ, обслуживании и ремонте бензопилы.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

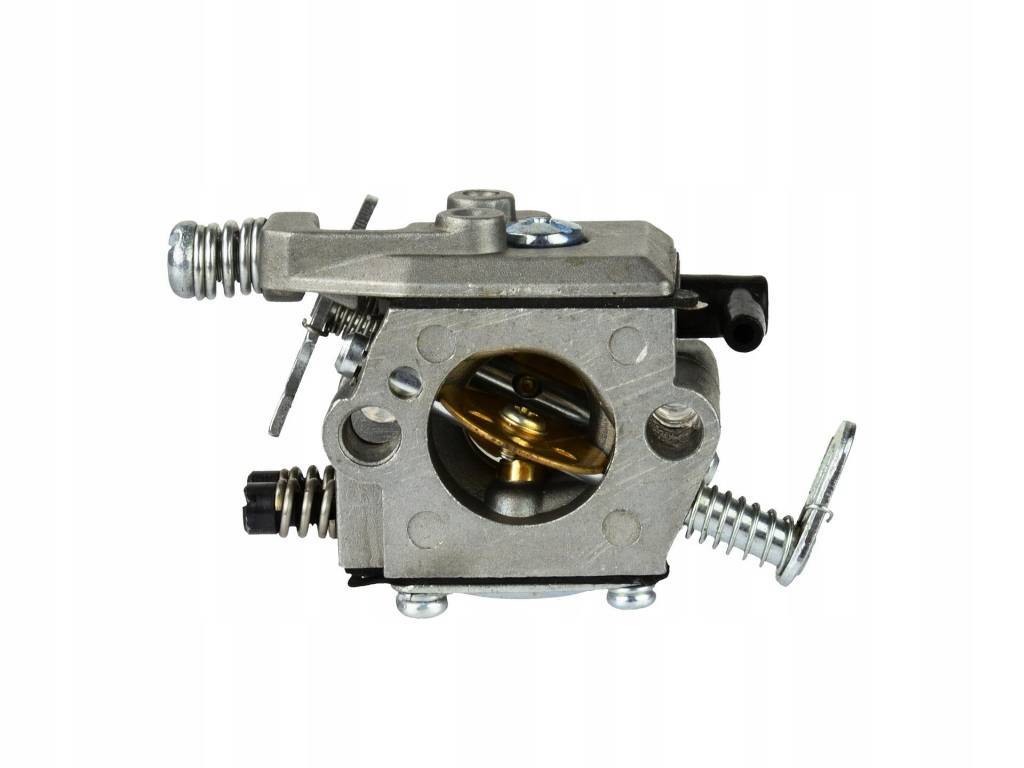

Рисунок 2. Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

алюминиевый корпус (цельный, литой);
жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
поплавковая камера;
диффузор;
распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

когда запускается двигатель, открывается воздушная заслонка;
из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
такие же действия проделайте с винтом Н;
бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

Почему регулировка может быть неэффективной?

ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
не отрегулировано зажигание.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Когда вообще нужна настройка?

В частности, в редких случаях необходимо отрегулировать карбюратор бензопилы, чаще возникают проблемы, связанные с расходом топлива или износом деталей. Но иногда «симптомы» указывают на необходимость регулирования механизма. Вот некоторые признаки:

Когда двигатель запускается, он немедленно останавливается. Альтернативно, это не начнется вообще. Причина в избытке воздуха и недостатке топлива.
Расход топлива увеличивается, а в результате. большое количество выхлопных газов. Это связано с обратным процессом. перенасыщением смеси топливом.

Причины отказа могут быть механическими:

Из-за сильной вибрации защитный колпачок поврежден, в результате чего все три болта теряют установленную фиксацию.
Из-за износа поршня двигателя. В этом случае регулировка карбюратора бензопилы поможет только на время, лучше заменить изношенную деталь.
Из-за засорения, вызванного некачественным топливом, окалиной или повреждением фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Если бензопила внезапно перестает работать, ее необходимо разобрать, чтобы выяснить причины.

Что нужно иметь для настройки

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Разработанная и первоначально созданная в Японии бензопила Макита DCS 4610 нашла широкое применение во всем мире. Сборка на заводах Германии, Англии и Румынии не позволяет сомневаться в ее качестве. Соответственно, сбыт продукции в Европе, Азии и Америке подтверждает это.

Бензопила заводится и глохнет. Почему?

Существует несколько несложных правил по эксплуатации и обслуживанию бензопилы, соблюдение которых позволит по максимуму продлить срок её службы. Приготовление правильной топливной смеси, регулярная чистка фильтров и периодическая замена деталей надолго избавит вас от необходимости ремонта вашего инструмента. Если же избежать поломки так и не удалось, то разобраться в её причине можно совершенно самостоятельно. Это касается любых марок бензопил, начиная от более сложных моделей «Хускварна» и «Штиль» и заканчивая самыми простыми моделями «Макита» и «Патриот».

Бензопила сразу глохнет

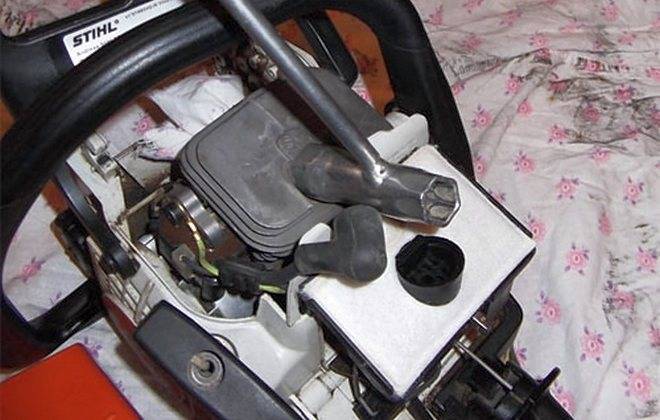

Далее проверяем свечу зажигания, а также контакт её наконечника с высоковольтным проводом. Зазор между ними должен составлять не более 0,5 мм. При необходимости свеча чистится от нагара и высушивается. Рекомендуется свечу изредка менять на абсолютно новую. Причины того, инструмент глохнет при нажатии на газ, кроются в топливном фильтре или жиклере карбюратора. Чистка бензофильтра не займёт много времени и сил, а вот разборку и чистку карбюратора лучше доверить специалистам сервисного центра.

Бензопила глохнет при наклоне

При горизонтальном положении бензопилы, топливная трубка лежит на дне бензобака, когда же инструмент находится под наклоном, трубка оказывается над топливной смесью, т.е. в воздушном пространстве. Именно это и является причиной того, что бензопила глохнет на боку.

Бензопила глохнет на больших оборотах

В том случае, если инструмент глохнет на высоких оборотах, необходимо проверить три детали: воздушный фильтр, топливный насос и бензиновый фильтр. Воздушный фильтр необходимо прочистить, можно даже вымыть под водой и хорошенько просушить. Затем достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течёт полной струёй, бензиновый фильтр можно не проверять. Если же наоборот, то неисправность найдена. Сапун можно почистить обычной иглой, а фильтр аккуратно отсоединить от всасывающего шланга, произвести его чистку или же заменить на новый. Бензиновый насос проверяется на износ: если топливо не просачивается сквозь него, то с ним всё в порядке. Если же проблема того, что ваш инструмент глохнет на полном ходу, обусловлена некоторыми повреждениями насоса, то данную деталь необходимо просто заменить на новую.

Блог
О сервисном центре
Обслуживаемые марки
Цены на диагностику и ремонт
Доставка
Запчасти
Контакты

Ремонт и сервис садовой техники в Москве.

Специализированный сервисный центр «Агротехсервис» — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!

Что делать

В случае, если двигатель бензопилы не заводится, а на электродах свечи зажигания есть следы топлива и масла, необходимо установить причину их появления. От этого будет зависеть, что надо делать для ее устранения. Если заброс топлива произошел при пуске агрегата, то необходимо удалить скопившуюся в картере двигателя топливную смесь. Для этого выворачивают свечу, бензопилу переворачивают цилиндром вниз и ручным стартером проворачивают коленвал. Таких манипуляций нужно сделать не менее 25-30 раз.

После этого снятую деталь устанавливают на место и запускают двигатель в соответствии с инструкцией по эксплуатации. Если в процессе работы агрегата возникают перебои, то это говорит о дефекте свечи. Со временем электроды искрообразующего устройства обгорают, в результате чего увеличивается зазор между ними. Это приводит к появлению слабой искры, которая не может воспламенить топливо.

Регулировка зазора проводится с применением щупа. Для двухтактных двигателей расстояние между электродами должно составлять 0,7-0,9 мм. Забрызгивание контактов может произойти из-за чрезмерно обогащенной смеси. К этому приводит нарушение регулировки карбюратора или засорение воздушного фильтра.

Настройку устройства проводят на прогретом двигателе. Путем вращения винтов добиваются максимально возможных устойчивых оборотов. Если владельцем агрегата регулировка карбюратора не проводилась, то тогда стоит обратиться к специалисту.

С каждым годом техника становится все совершеннее и умнее, сложнее в конструкции и проще в эксплуатации. Не могут не идти в ногу со временем и производители цепных пил: специальные системы подавления вибраций, легкий запуск, автоматическая смазка цепи, безынструментальное натяжение цепи … Но какими бы дополнительными функциями не была наделена модель, она не застрахована от неисправностей. Для бензопилы любого ценового диапазона абсолютное большинство поломок можно избежать при правильном уходе и использовании техники.

Бензопила Echo Регулировка Карбюратора

Японские бензопилы Эхо — на мировом рынке с 1947г.

Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.

Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.

Коротко о производителе

Компания, которая занялась произведение отменных бензопил последнего поколения — это Kyoritsu Noki Company Limited. Она начала свою деятельность еще в 1947г., а самая 1-ая пила была ней выпущена спустя много времени, аж в 1963 г. и имела заглавие EchoCS-80.

1971 стал знаменательным для развития данного бренда. В это время компания изменила свое название и отныне начала именоваться как KioritzCorporation. Первая пила, выпущенная под данным брендом — это профессиональный агрегат CS-302, отличающийся маленькими габаритами.

Начиная с 78-го года минувшего века данная компания стала именоваться коротко и престижно — ECHO. Эта инкорпорация стала быстро набирать популярность и завоевала доверие клиентов по всему миру.

На сегодняшний день эта компания стала частью огромнейшей мировой корпорации под названием Yamabiko.

Регулировка карбюратора

Что и говорить, регулировка карбюратора бензопилы эхо — это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.

На карбюраторе есть 3 винта регулировки:

L — это винт отвечающий за низкие обороты;
H — это винт отвечающий за высокие обороты;
Т — это винт, который отвечает за регулировку холостого хода бензопилы.

Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.

Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.

Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.

Изначально надо найти самые большие холостые обороты цепи и в этом положении плавно повернуть Л винт в направлении часовой стрелки. Далее плавно повернуть этот же винт примерно на четверть оборотов в противоположном направлении.

Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.

После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.

По звуку в результате двигатель обязан работать как четырехтактный.

Эхо 350

Эта бензопила обладает отличными свойствами, позволяющими ей конкурировать с популярными моделями современного рынка.

Она обладает встроенным праймером — особым насосом, отвечающим за накачку топлива, а также устройством отвечающим за легкий запуск агрегата. К ее основными преимуществам смело можно отнести техническое совершенство, оптимальное соотношение веса и удельной мощности.

Огромный объем ее двигателя также выгодное преимущество перед конкурентами. Одним из небольших недостатков является неидеальное сервисное обслуживание, которое практически отсутствует в маленьких городах и отдаленных регионах.

Технические характеристики:

Источник

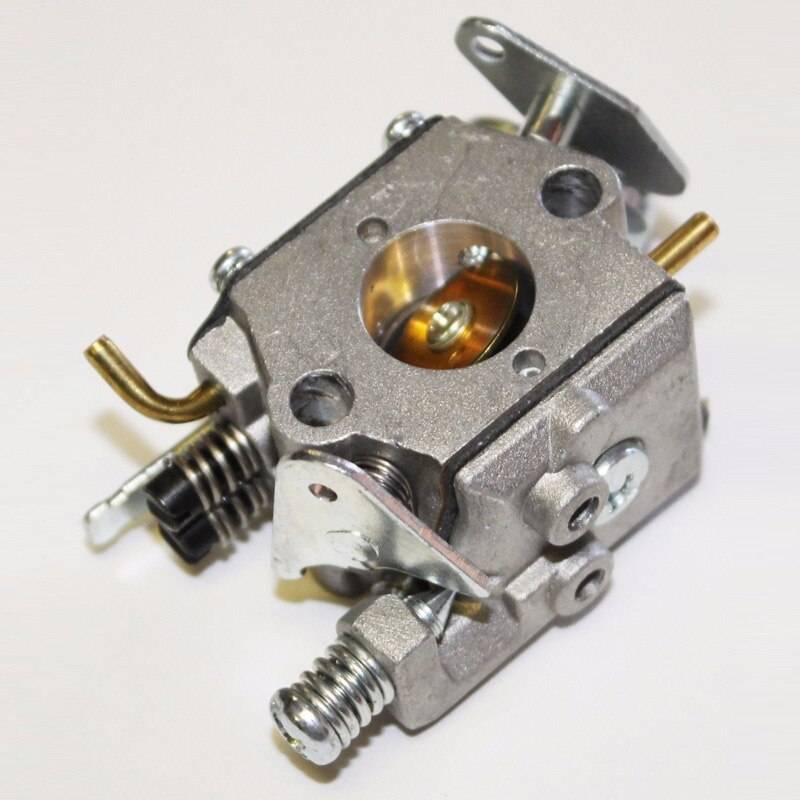

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
диффузора, расположенного у входа в карбюратор;
жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
распылителя;
поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

После запуска ДВС открывается воздушная заслонка.
В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
Регулировка двигателя на бесперебойную работу на низких оборотах.
Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
Точная регулировка карбюратора на работу в режиме холостого хода.
Проверка бензопилы во всех режимах.

Практически все модели карбюраторов имеют три регулировочных винта.

Винт (Т) отвечает за точную настройку в режиме холостого хода.
Винт (H) настройка работы на максимальных оборотах.
Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Регулировочные винты карбюратора L — минимальные обороты и H — максимальные обороты двигателя.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

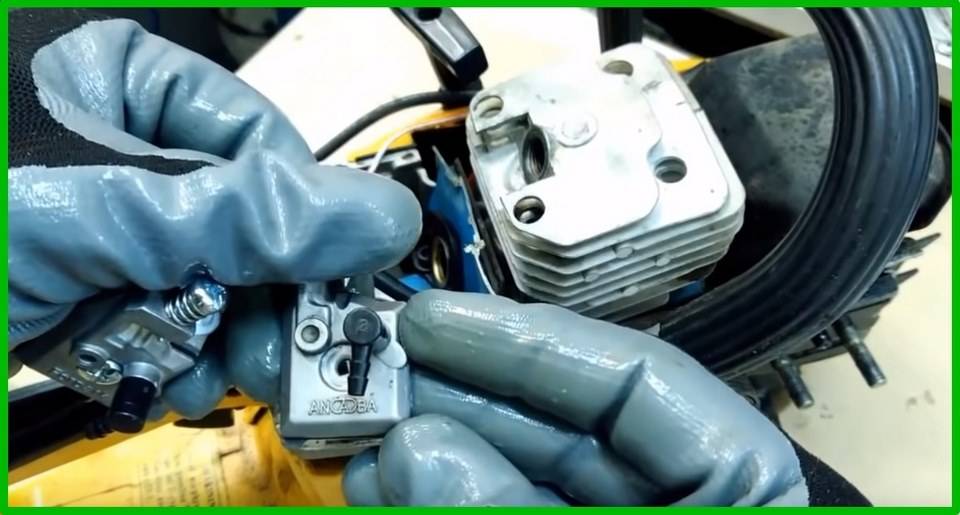

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

исключить риск создания карбюратором «бедной» смеси;
минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

винт с маркировкой L – корректирует низкие обороты;
винт с маркировкой H, за счет него проводится настройка высоких оборотов;
винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
Проверка воздушного фильтра и очищение этой детали.
Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

положите бензопилу на ровную поверхность;
сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

базовый этап (двигатель включен);
этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
