Особенности пневмохода и болотохода
Как уже было отмечено, болотоход, а также пневмоход — это всего лишь аналоги вездехода. Первый вариант станет простым в передвижении по неровностям, а его модификация чаще всего включает в себя от трёх до шести колёс.
Главной особенностью как пневмохода, так и болотохода на основе мотоблока считается использование колёс, которые оказывают низкое давление. В этом случае шины должны весить очень мало, характеризоваться эластичностью и оказывать небольшое давление на грунт. Вместе с обширным радиусом качания оборудование будет отличаться своей выносливостью и проходимостью.
Два транспорта создаются по одному проекту, как и вездеход, поэтому многие производители используют сразу три определения в одном контексте. Благодаря простым методам переделки можно самостоятельно создать хороший квадроцикл, который не будет нуждаться в накатной дороге и не побоится склонов и сильных неровностей.
Специалисты отмечают, что при наличии специальных деталей, инструментов, чертежей и минимальных навыков в механике мотоблок можно полностью модифицировать и изменить до нужного вездехода.
https://youtube.com/watch?v=KtgftNZN0QE
Трицикл из мотоблока
Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.
Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».
Последовательность изготовления трицикла с двигателем от мотоблока похожа на приведенные выше планы для караката и квадроцикла. Есть несколько особенностей:
- Оптимальное расположение двигателя перед задними колесами примерно под сидением водителя.
- Силовой конструкцией является рама от мотоцикла, которую нужно дополнить усилениями для жесткости конструкции и большей вместительности.
- В качестве переднего колеса можно оставить стандартное от мотоцикла. Для задних идеально подойдут колеса от мотороллера.
Примеры чертежей трицикла представлены ниже.
Как сделать своими руками снегоход?
При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.
Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.
Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.
Превращение мотоцикла в мотоблок
Для того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.
Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.
Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.
Это интересно: Лучшие сеялки для мотоблока и как сделать сажалку своими руками: рассмотрим подробно
Самодельный вездеход на базе мотоблока своими руками
Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.
Перед началом изготовления мини вездехода своими руками нужно:
- найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
- определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.
Переделка мотороллера «Муравей» в каракат
Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.
Создание каркасной рамы
Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.
Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.
Как сделать самодельный вездеход из мотоблока
Понимают под вездеходом — различные средства передвижения. Это и тракторы, и снегоходы, и внедорожники, и танки. На сегодняшний день, покрытие большей части автодорог пролегающих через сельскую местность не имеют асфальтового покрытия. Вот почему те, кто сталкивался с такой проблемой, так сильно интересует самодельный вездеход из мотоблока. Имея мотоблок, можно самостоятельно изготовить колесный вездеход, который бы обладал высокой проходимостью, как по водным преградам, так и по снегу.
Собираем вездеход, силовым агрегатом которого будет мотоблок. В чем и заключается основная идея: снимаем с мотоблока руль и колеса, вставляем в раму, причем карданы мотоблока идут на мосты. Одно из ключевых требований — не допустить кардинальной переделки мотоблока. Другими словами, установил мотоблок в раму — получился плавающий вездеход. Снял с рамы и собрал детали — вернул обратно мотоблок. Вот результат этой идеи.
Габариты и размеры самодельного вездехода
Габаритные размеры вездехода: длинна 3100 мм, ширина 1760 мм, высота 1820 мм. Грузоподъемность 200 кг. Максимально развиваемая скорость от 8 до 12 км/ч. Масса техники 530 кг. Одноуровневая рама сделана из профильной трубы (60х40х2). В качестве силового агрегата используется мотоблок марки МБ-3 «Нева», с двигателем мощностью 7 л.с.
Также позволяет переключать три передачи переднего хода, одну заднего. Установленные мосты М-412. Используются закрытые диски, с болтовыми фиксаторами. Установлены шины от КАМАЗа-вездехода, камерный вариант. Поворотный кулак от УАЗа со ШРУСом М-2141. Используется рулевое управление от колонки — ВАЗ-1111 «Ока». Установлена трансмиссионная, механическая тормозная система.
Для изготовления вездехода был приобретен мотоблок марки МБ-3 «Нева». Подбирался по причине трехскоростной КПП, у которой очень тихая первая передача. Также установлен не особо мощный двигатель.
Еще одна причина выбора мотоблока — возможность отключить от трансмиссии одно из колес. В результате получаем на самодельном вездеходе возможность отключить один из мостов.
Конструкция вездехода очень простая. Все части управления мотоблоком находятся на задней полураме. Это позволяет использовать мотоблок не переделывая. Вследствие этого использовались мотоблоковские части управления, которые целиком устанавливались на раму вездехода. Исключением являются тросик и педаль управления сцеплением. Свой трос вместе с рычагом снимается с мотоблока, и присоединяется тросик сцепления от вездехода, который связан с педалью.
Остается таким же принцип действия сцепления, как на мотоблоке: вездеход едет после нажатия на педаль, и останавливается, когда ее отпускают. Мощности двигателя достаточно для движения на третьей передаче, чтобы въехать на крутой подъем.
На первой передаче, при минимальной скорости достигается максимальная тяга, благодаря чему вездеход идущий на холостых оборотах, преодолевает сложные препятствия, не сильно напрягая двигатель. Чтобы увеличить максимальную скорость вездехода, нужно увеличить диаметр ведущего шкива на 50%, что не повредить тяговым возможностям мотоблока.
Как сделать самодельный колесный вездеход
Пример чертежа вездехода на шинах низкого давления
Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.
Рама вездехода

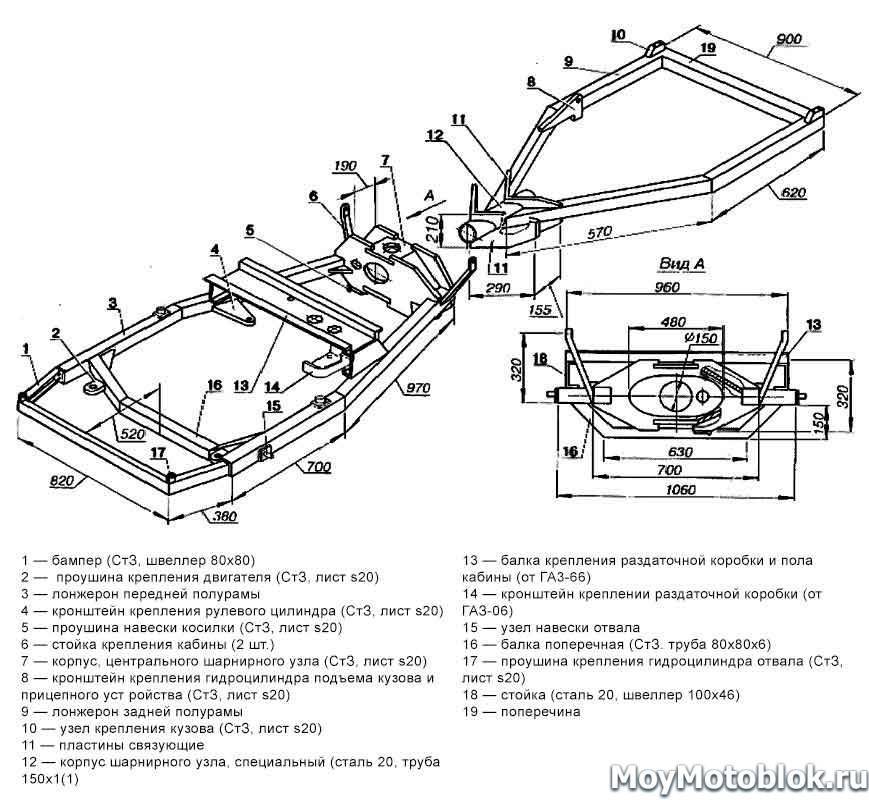

Пример чертежа рамы-переломки
Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.
Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.
Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».
Задний мост и подвеска самодельного вездехода
Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.
Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.
Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.
Колеса (камеры низкого давления)
Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.
Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.
- Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
- На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
- В отверстие диска выводится воздушный клапан.
- Колесо накачивается воздухом.
- Получившиеся шины устанавливаются на вездеход самоделку.
Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.
Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.
Сборка самодельного вездехода из мотоблока
Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.
- На сваренную или готовую раму устанавливается мотоблок.
- Монтируется задний мост и, если нужно, передний.
- На раме размещается сидение.
- Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
- К раме крепится защита, ее изготавливают из пластика или металлического листа.
- Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
- Проверяется работоспособность тормозов.
- Устанавливаются электрические цепи и осветительные приборы.
После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.
Болотоходы и пневмоходы как доработанная версия вездеходов
Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.
Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.
Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.
Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.
Как выбрать технику для создания вездехода
Что касается типа вездехода, который может подойти для создания снегоболотохода, то тут может быть выбран практически любой вариант. Но не вся техника такого типа легко поддается модернизации. Специалисты чаще всего используют для создания вездеходов Неву, так как эти мотокультиваторы наиболее универсальные.
Главное в мотоблоке — это наличие системы охлаждения
Если на вездеходе планируется перевозить грузы либо людей, следует обратить внимание на модели с мощным двигателем. Для создания снегохода лучше брать ту технику, которая оснащена четырехтактным мотором
Все дело в том, что такие двигатели заводятся намного лучше при любой погоде. Более того, четырехтактный силовой агрегат не будет вызывать проблем даже в минусовую погоду, а именно в это время планируется использовать снегоход.
Относительно того, каким именно должен быть двигатель, однозначно сказать нельзя. Для работы над вездеходом подходят и бензиновые, и дизельные силовые агрегаты. В каждом случае имеются свои плюсы и минусы. Все дело в том, что бензин обходится дороже. Но дизельное топливо при минусовой температуре замерзает, поэтому оно не подойдет для снегохода.
Модели техники для передвижения по снегу либо бездорожью также большой роли не играют. Сейчас продаются и надежные белорусские варианты, и неплохая китайская техника, которая отличается доступной ценой при вполне приемлемом качестве. Главное, выбирать те модели, которые пользуются популярностью. В таком случае при необходимости ремонта не придется тратить много времени на поиск запчастей.
Если планируется создать гусеничный вездеход, лучше всего обратить внимание на цельную раму. Со сборной придется много потрудиться, чтобы добиться желаемого результата
Как переделать мотоблок в снегоход
Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.
Читать также Болиголов трава лечебные свойства и противопоказания
При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.
Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.
Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.
Конструкция переделаки мотоблока в снегоход
Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.
Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.
После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.
Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.
Полозья и двигатель снегохода
Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.
Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.
Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.
Гусеницы для снегохода
Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.
Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».
Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.
Гусеничный мини-вездеход
До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:
- самые разные отвертки;
- молоток;
- электросварка;
- приспособление для гибки труб (если не имеется подготовленной рамы).
Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.
Рама. В любом гусеничном снегоходе имеется рама: чем хитроумнее структура, тем прочнее и надежнее обязана быть рама. Идеальный вариант – позаимствовать от скутера, квадроцикла либо мотоцикла. Если не имеется подобного элемента, можно самому сварить его из стальных труб диаметром не меньше 40 миллиметров.
Сидение. Сиденье для вездехода должно быть крепким, поскольку сама конструкция довольно невысокая. Непременное условие: выполнена она должна быть из влагонепроницаемого материала.
Мотор
Выбирая мотор, сконцентрируйте внимание на его ресурсе. Если вы желаете, чтобы вездеход был мощный, то и мотор должен быть таким же
Топливный бак
Резервуар вместимостью 10-15 л, выполненный из железа, идеально сгодится для топливного бака.
Лыжи. Если вы не имеете готовых лыж, которые можно приспособить под вездеход, их можно создать собственными силами из древесины. Желательно, чтобы это была 9-слойная фанера, не меньше.
Руль. При подборе руля управления задумайтесь о своем комфорте. Желательно, чтобы он был позаимствован у двухколесной техники.
Гусеницы. Создание гусениц, наверное, особо сложное занятие.
Силовой привод. Чтобы гусеницы вертелись, вам понадобится силовой привод – предпочтительнее всего в данном варианте применить мотоциклетную цепь.
Рама
Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.
Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.
Гусеницы
Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.
Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.
Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.
Из шины автомобиля:
- берем шину и обрезаем борта (используйте острый ножик);
- кроить необходимо так, чтобы осталась гнущаяся доля с протектором.
Из конвейерной ленты:
- отрезаем нужный кусок ленты;
- прошиваем кромки нитью из лески;
- сворачиваем в кольцо, сшиваем торцы;
- на сделанное полотно фиксируем грунтозацепы, в их роли применяем пластиковые трубы диаметром не меньше 40 миллиметров (разрезаем вдоль);
- фиксируем трубы к полотну винтами.
Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.
О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.
Вездеход из мотоблока – подготовка и изготовление
Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.
Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

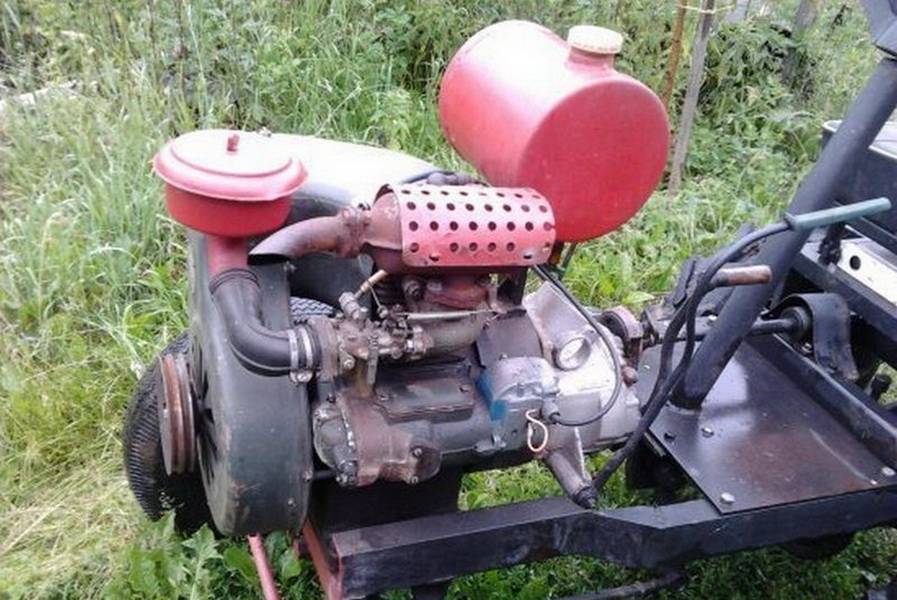

Выбираем двигатель для вездехода
Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».
Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.
Колеса низкого давления своими руками
Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:
- первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
- второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
- третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
- четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.
Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.
Поэтапная сборка вездехода
На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается
Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата
Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:
- В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
- На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
- Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
- На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
- В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.
Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.
Квадроцикл из мотоблока: переделка в 4 шага
Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.
Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:
- модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
- переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
- монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
- инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.
После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.
Какой двигатель использовать
Проблематично конкретно дать ответит на этот вопрос. Любой двигатель (как на бензине, так и на дизеле) имеет преимущества и недостатки. Бензин дорогой, а дизельное топливо при минусах быстро замерзает. Вездеходы, сделанные самостоятельно очень актуальны из-за того, что на их производстве есть много китайских агрегатов с мощными и высококачественными двигателями, которые можно заказать относительно недорого. Это дает возможность приобрести простое авто, а после модернизировать его по индивидуальному желанию. Двигатели считаются легкими в техобслуживании, их можно когда угодно использовать в качестве запчасти. Для того чтобы сделать ходовую часть профи рекомендуют применять в конструировании уникальную независимую колесную подвеску. Несмотря на то, что она простая по конструкции, строитель получает простое и комфортабельное в применении устройство.
Когда независимой подвески нет, то можно:
- применить простые пневмоколёса (от двух до четырех);
- сделать агрегат из мотоблоков на шинах низкого давления.
Раму разрешено использовать двух типов: плоскую или пространственную. В ситуации, когда транспортное средство конструируется:
- на гусеницах— оно цельное;
- на колесах — сочлененное.
Вторая система может использоваться и для техники на гусеничном ходу. Можно посмотреть видео.
