Быстро стираются щетки на перфораторе

7 причин – почему искрят щетки электродвигателя

В бытовом электрооборудовании широко применяются коллекторные двигатели. Небольшие габариты, легковесность, простота в управлении обусловили их присутствие в болгарках, перфораторах, циркулярных пилах, шуруповертах. Главный недостаток – повышенный износ щеточно-коллекторной пары. Выход из строя этого узла предопределен возникающим в нем искрообразованием.

1. Устройство электродвигателя и принцип работы
2. Причины
3. Износ щеток
4. Замыкание в обмотке якоря
5. Неисправность в обмотке статора
6. Загрязнение
7. Неправильно установлены щетки
8. Плохой контакт щеток с коллектором
9. Механические нарушения
10. Заключение

Профилактика коллекторных устройств

Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:

• Не допускать долговременной работы приспособления на низких оборотах при существенной нагрузке, а тем более закусывания режущей части. При заклинивании электродвигателя достаточно короткого времени блокировки, чтобы он сгорел.
• Если же устройство заклинило, его нужно аккуратно высвободить и дать поработать на холостых оборотах две минуты. За это время за счёт естественного охлаждения нагретые части немного остынут.
• Соблюдать сроки добавления или замены смазочных материалов.
• При появлении вибрации или шумов необходимо произвести профилактический осмотр с разборкой корпуса и очисткой от грязи как коллектора, так и всего пространства внутри.

Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.

Originally posted 2018-07-04 08:07:49.

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

• — повышенное искрение в области коллектора;
• — существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

Назначение и свойства щёток для электроинструмента

Щетки на шуруповерте любой марки, включая Бош (Bosch PRS 1200, PRS 1440, PRS 1800, Бош GSR 14.4 В li), Хитачи (Hitachi DS 12 DVF 3), Макита (Makita 6271 D, Макита DDF 454), Метабо, PIT и прочих, служат проводником тока. Они участвуют в передаче тока на ротор, тем самым обеспечивают вращение. Потому материал для их изготовления должен проводить электричество, быть твердым, чтобы под воздействием трения не сильно изнашивался.

Этим требованиями отвечают угольные (графитовые) щетки. Этот материал в случае возникновения между контактами электрической дуги напряжения не приваривается к металлу. А она при работе мотора возникает очень часто. Щетки на шуруповерте должны обладать устойчивостью к температурным, механическим и химическим воздействиям, высокими показателями теплопроводности. Хорошие щетки имеют большой срок эксплуатации, мало искрят.

Выбирать эти детали нужно внимательно, потому как они выпускаются разных размеров. Для замены необходимо брать изделия под конкретную модель шуруповерта и этого же производителя. Надо иметь в виду, что при больших нагрузках и интенсивной работе инструмента, щетки прослужат недолго.

Угольные щетки для шуруповерта

Неправильный угол наклона щеток и износ подшипников

В идеале скользящие контакты должны быть расположены прямо на одной линии по обе стороны от оси вращающегося коллектора. При длительной эксплуатации они могут сместиться, заняв перекошенное положение из-за ослабленного или деформированного крепления, а также вследствие вращения ротора с биениями из-за плохого состояния подшипников.

Щетки, держатели и крепления с механическими повреждениями, со следами коррозии, а также изношенные подшипники подлежат замене. На схематическом рисунке ниже показан коллекторный узел с правильно установленными щетками. Для эксплуатируемой модели техники также можно найти видео в интернете, показывающее весь ремонтный процесс с электродвигателем.

Искрят угольные щетки на болгарке: как решить проблему

На всех видах отрезных машин с электромоторами присутствует щёточный узел. Это кронштейн с зафиксированными на нем угольно-графитовыми пятаками, которые прижаты к кольцам коллектора. Через эти элементы на обмотки ротора поступает электрический ток.

Появляется электромагнитное поле, благодаря которому вал углошлифовальной машинки начинает вращаться. Он крутит шестерни редуктора, а через них – отрезной или зачистной круги.

Характерно, что контакт их поверхностей с плоскостью коллектора ухудшается. При этом мощность электромотора сильно упадет. Это можно почувствовать: при сильном нажатии на зачистной круг во время зачистки деталей электромотор УШМ будет переставать вращаться. Если износ щёток критический, болгарка работать не будет.

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Читать также: Сетка цпвс что это такое

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. Как поменять патрон на перфораторе На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно. угольные) щетки.

В перфораторе

встречаются щетки таких типов:

• графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
• угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
• угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Основные причины, почему искрит перфоратор

• Неправильная установка
• Изношенное состояние
• Неправильная установка щеткодержателей
• Плохое прилегание к коллектору
• Слишком сильное прижатие деталей
• Использование комплектующих не той марки, к которой относится инструмент

В любом случае из вышеперечисленных причин следует разобрать устройство и осмотреть узлы.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно заменить их собственными руками.

Обслуживание в сервисном центре имеет ряд преимуществ:

• Качественная работа, в случае обращения в специализированный центр
• Оригинальные комплектующие – под вашу модель инструмента
• Продление гарантии, если срок ещё не истек
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Особенности ремонта электроинструмента в сервисном центре:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства, связанные с ремонтом инструмента в специализированном центре, лучше выполнить задачу самостоятельно. Тем более процесс замены щёток является достаточно простым.

Болгарки с задней рукояткой

Болгарки, имеющие заднюю рукоятку, позволяют добраться до щёток немного другим, более простым способом:

1. Возле рукоятки необходимо найти небольшое ремонтное окно, закрытое пластиковой пластиной, которая зафиксирована саморезом.
2. Надо вывинтить саморез, поддеть в пазу отвёрткой пластиковую пластину, вынуть её из корпуса, открыв ремонтное окно.
3. Следующие действия по замене щёток такие же, как и у маломощных болгарок: освободить ленточную пружину (1), освободить штекер (2), вынуть за провод щётку из направляющего блока.
4. Затем вставить новую щётку, соединить штекеры, закрепить графитовый стержень ленточной пружиной, закрыть пластиковой пластиной ремонтное окно и завинтить саморез.
5. Повторить все действия со второй щёткой, находящейся с противоположной стороны корпуса.

Вполне возможно, что могут существовать и другие способы замены графитовых щёток, обусловленные конструкционными особенностями шлифмашин.

Когда нужна замена щетки двигателя?

В среднем щетки стиральной машины служат 6-8 лет. Так как они вплотную прилегают к оси ротора, угольный стержень постепенно стачивается, становится слишком коротким и перестает передавать ток. Определить, что щетка износилась, можно практически сразу же, просто посмотрев на ее размер.

Обычно выделяют следующие признаки износа щеток в стиральной машине:

• двигатель неожиданно перестает работать без видимых причин (например, механических повреждений или перепадов напряжения);
• во время вращения барабана появляется нехарактерный стук или звук трения;
• из машины пахнет гарью или паленой проводкой;
• двигатель теряет мощность, число оборотов во время отжима снижается, и белье остается слишком влажным или мокрым.

Нужно учесть, что некоторые из этих признаков могут появляться и в случае поломки других узлов стиральной машинки. Не стоит также исключать возможность попадания посторонних предметов в пространство между барабаном и стенкой бака. Если вы не до конца уверены в том, что причиной поломки являются щетки, лучше обратиться в сервисный центр, прежде чем разбирать двигатель.

Причины

В обмотках ротора возникают переходные процессы вследствие прерывистого механического контакта щеток с пластинами коллектора, что является причиной образования мелких дуг.

Износ щеток

При длительной эксплуатации или некачественного материала щеток, они перестают плотно прижиматься к контактам коллектора. Из-за плохого контакта двигатель не набирает обороты или не сразу запускается. Изношенную щетку легко определить визуально.

Исправить ситуацию, заменив только изношенную деталь, иногда не удается. Следует сделать замену щеткодержателя и пружины.

Замыкание в обмотке якоря

Следствие такого дефекта – неравномерное искрение на коллекторе. На одних пластинах оно будет сильнее, чем на других. Из-за наличия межвиткового замыкания ток в отдельных секциях обмотки ротора будет сильнее, чем в других.

Перемотка ротора или его замена устранят неисправность.

Неисправность в обмотке статора

Дефект, аналогичный замыканию обмотки ротора, имеет место для обмотки статора. Проверить наличие можно замером сопротивления частей его обмоток. При сильном различии необходимо перемотать обмотку или заменить.

Загрязнение

Продукт износа щеток – графитовая пыль, она дополнительный источник повышенного искрообразования. Скопление пыли происходит между пластинами, что создает добавочные условия к процессу образования искр. Профилактические работы по чистке коллектора наждачной бумагой и уборка грязи между пластинами сохранят его в чистом виде.

Неправильно установлены щетки

Если щетки расположены с отклонением от нормы к поверхности коллектора, во время работы образуется значительно большее количество графитовой пыли. Сместившиеся щетки необходимо поправлять.

Плохой контакт щеток с коллектором

Электродвигатель часть эксплуатационного времени проводит в режиме перегрева. В таких условиях на коллекторе образуется нагар. Плохой контакт приводит к увеличению искрообразования щеток и еще большему нагару.

Нужно наждачной бумагой с мелким зерном зачистить поверхность коллектора. Для увеличения эффекта зачистки используйте шуруповерт. В патрон зажать ротор двигателя и на малых оборотах выполнить шкуркой зачистку от нагара. После нужно окончательно заполировать его на войлочном круге.

Механические нарушения

Механические причины вызваны несоблюдением требований конструкторско-технологической документации. Большая часть механических причин устраняется проточкой коллектора на токарном станке. Выполнение этой ремонтной операции доверяют квалифицированному специалисту. Вот некоторые виды неисправностей, которые могут указать на поломку:

1. Поверхность коллектора имеет неровности;
2. Биение вала превышает значение, указанное в технической документации;
3. Отдельные коллекторные пластины выступают за общий для всех уровень;
4. Выступ изоляции (слюды);
5. Щетки в щеткодержателях двигаются с заклиниванием;
6. Наоборот, щетки вставлены в щеткодержатели с большим зазором, что создает вибрацию при работе;
7. Щеткодержатели установлены далеко от коллектора;
8. Неравномерное натяжение пружин, как следствие разница в усилии поджатия щеток.

Видео, которые могут помочь решить ваш случай:

Как устранить неисправность?

Изъять старые щетки и заменить их идентичными. Новые комплекты продаются в большинстве хозяйственных магазинов или на точках с электротоварами. При выборе замены стоит учитывать параметры плотности графитового вещества и конструктивные особенности конкретной болгарки. Состав и плотность щеток отличаются в зависимости от технических характеристик УШМ. Если эти параметры не совпадают, новые щетки будут также искрить и гореть.

Исследовать коллектор на предмет механических повреждений. При попадании на него пыли, грязи, песка в момент работы могут образоваться царапины, вмятины, сколы. Оценить их степень, если имеются.

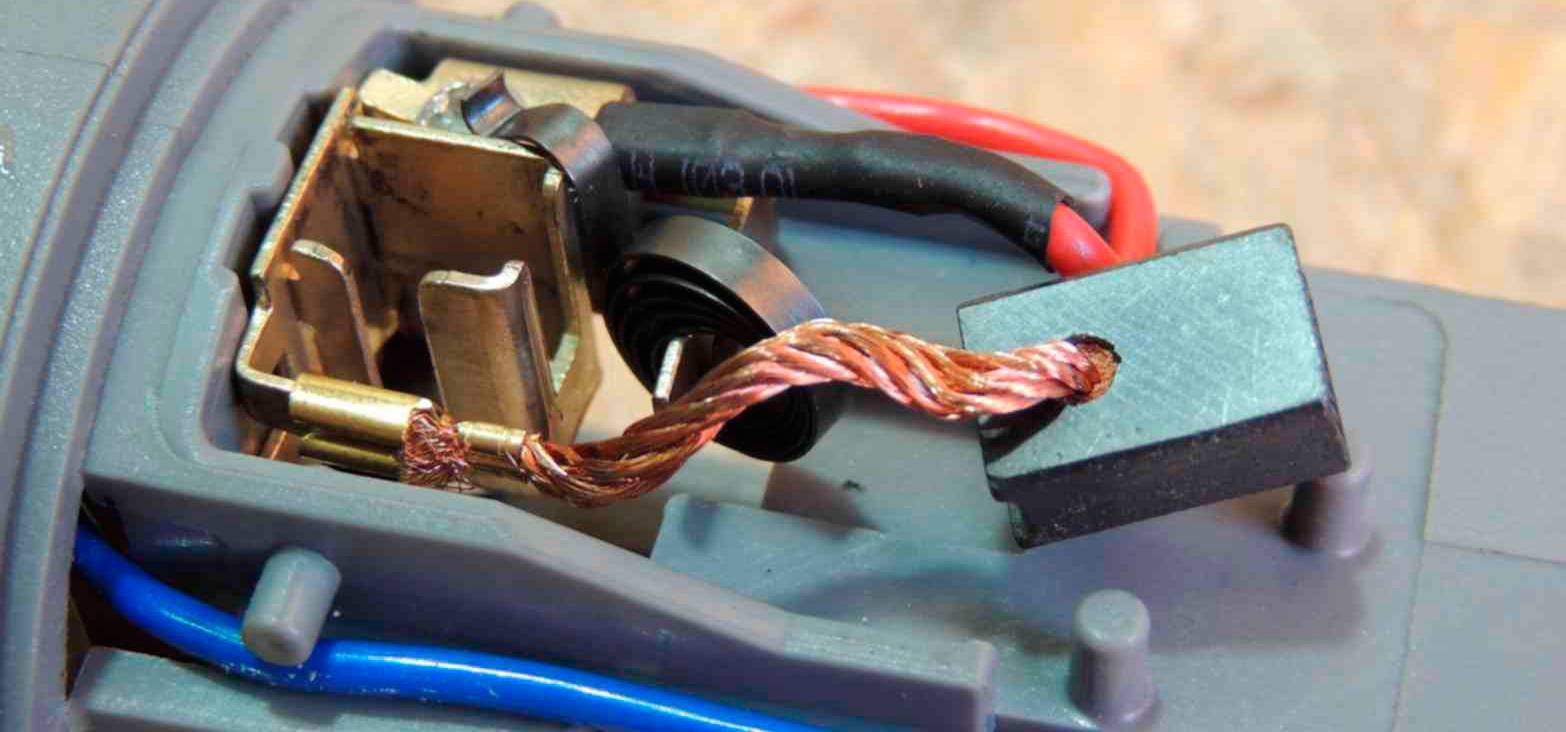

Щётки перфоратора

Щётки – это детали, которые являются проводниками тока от кабельного шнура до обмотки коллектора. Контакт этих элементов запускает в работу вращение якоря и регулирует его скорость. В перфораторе или дрели они с помощью переключателя управляют направлением оборотов. Даже при максимально бережном использовании инструмента имеют свойство истираться и подлежат замене.

Самыми распространенными причинами износа являются:

• Очень жёсткая пружина
• Некачественный коллектор, который своими жёсткими рёбрами стирает щетки

В случае нечастого применения электроинструмента в работе, щётки можно менять один раз в год с целью профилактики поломки. Если ваш инструмент предназначен для ежедневной интенсивной работы, к нему необходимо присматриваться. Существуют некоторые признаки, которые указывают на их изнашивание:

• Искрение в коллекторе стало повышенным
• Двигатель не развивает обороты, а мощность перфоратора во время работы снизилась

Почему искрит перфоратор:

• Неправильная установка
• Изношенное состояние
• Неправильно установлены щеткодержатели
• Плохое прилегание к коллектору
• Детали слишком сильно прижаты
• Используются комплектующие не той марки, что инструмент

Любая из вышеперечисленных причин означает: следует разобрать перфоратор и осмотреть.

Устройство угловой шлифовальной машины

Для понимания работы механизма и почему возможны поломки, нужно иметь представление, хотя бы схематичное, об основных составляющих инструмента.

Независимо от модели, производителя и технических характеристик, любая болгарка имеет такие детали:

• Подвижная часть электродвигателя, она называется якорем, или, что будет технически верно, ротором. Как правило, этот элемент совмещён с рабочим валом, передающим крутящий момент.
• Контакты коллектора, являющегося коммутационной платой, через которые снимается напряжение с токосъёмников.
• Щётки, прижимающиеся к нему, обеспечивают электрический контакт. При слабом нажатии они начинают сильно искрить.
• Внутренняя неподвижная обмотка — статор. Вращение в ней якоря достигается за счёт электромагнитной индукции.
• Механический понижающий редуктор для регулировки скорости.
• Прочие компоненты: корпус, обычно пластмассовый, рукоятки, пусковая кнопка, питающий кабель.

Как рабочий инструмент, УШМ подвергается высоким нагрузкам и повышенным временем непрерывной эксплуатации. Внутрь корпуса, несмотря на максимальную герметичность, периодически попадает пыль, мелкие осколки обрабатываемых материалов, окалина. Это негативно влияет как на механические детали, так и на электрическую часть.

Причины

Причин того, что щетки на болгарке сильно искрят и изнашиваются, может быть несколько:

• неисправность или повышенный износ самих щеток;
• нарушение плотности контакта между ними и пластинами коллектора;
• ухудшение прижимного действия пружины щетки;
• пробой между ламелями коллектора;
• осевое биение якоря вследствие износа подшипника;
• короткое замыкание в обмотке якоря;
• внесение конструктивных повреждений в механизм во время ремонта.

Перечисленные выше причины являются следствием неправильной эксплуатации болгарки или плохой сборки ее узлов.

Для того чтобы избежать появления искр в районе щеток, следует соблюдать правила безопасного использования УШМ.

• Не включать при повышенной влажности, выраженных перепадах напряжения в сети, попадании грязи в щеточный блок, загрязнении воздухопроводных решёток в корпусе.
• Не допускать перегрева двигателя, нагрузки, замедляющей вращение механизма в момент работы.
• Не использовать маломощную болгарку для пиления «тяжелых» материалов.

Выбор электрощеток

Этот элемент представляет собой шестигранную геометрическую фигуру с одинаковыми параллельными гранями. Для обеспечения электрического контакта в него запрессован медный поводок.

Размеры и формы щётки бывают различными, как и материал для их изготовления. Первоначальное устройство было простым: медная проволока и токопроводящая кисточка. Но в связи с большим износом эту конструкцию пришлось модернизировать.

Современные токосъёмные элементы производят при помощи сжимания углеродистых материалов с повышением температуры и давления.

Если при работе болгаркой, как, впрочем, и дрелью, инструмент функционирует рывками, с характерным запахом гари, то первопричина кроется в износе этой небольшой детали. Пренебрегать их заменой не рекомендуется, так как это неизбежно приведёт к выходу приспособления из строя. В этом случае работу нужно прекратить, выяснить причину, почему горят щётки на электродвигателе, и приступить к ремонту.

Из чего изготавливают

Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:

• Угольные
• Омедненные
• Угольно-графитовые
• Графитные
• Медно-угольные
• Медно-графитные

Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены

При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

• Качественная работа, если это специализированный центр
• Оригинальные детали, под вашу модель инструмента
• Продление гарантии, если срок ещё не закончился
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

• Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
• После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
• В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
• Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
• Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

• При стирании одной замене подлежат обе
• Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
• Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
• Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор – Ваш ассистент при всех видах работ по ремонту. Как досадно бы это не звучало, так же как и что остается сделать нашему клиенту тут солнцем, он то же не работает вечно. Приходит момент приходится сталкиваться с его обслуживанием не ремонтом. Чем внимательнее Вы к нему отнесетесь – тем подольше он прослужит.

Крапива, у Вашего перфоратора свалилась мощность. Об этом факте это гласит? Ожидается ремонт инструмента либо «пришло его время»? По большей части чего-то особого, наверное – просто пора поменять щетки в перфораторе

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Процесс шлифования коллектора

Процесс шлифовки коллектора надо начинать с подбора наждачного материала. Для шлифовки коллектора рекомендуется использовать шлифовальную бумагу или надфиль.

Выбирайте шлифовальную бумагу нескольких номеров, начиная от №100 и выше.

Теперь приступайте к шлифованию. Приложив к коллектору деревянную колодку с закрепленной наждачной бумагой, вращайте дрель и, не сильно прижимая колодку к поверхности коллектора, шлифуйте.

Шлифовка коллектора в дрели

Операцию шлифования рекомендуется применять на уже работавших роторах с незначительной выработкой коллектора.

Правильное искрение щеток

Если вы произвели на роторе перфоратора Makita 2470 замену коллектора, то после его насадки на вал, коллектор надо проточить. Эта операция выполняется для устранения радиального биения поверхности ламелей нового коллектора относительно вала якоря.

Протачивать коллектор лучше всего на токарном станке с применением оправок. Но можно данную операцию выполнить и в домашних условиях. Правда, без дополнительного приспособления не обойтись.Видео поможет разобраться в проточке коллектора.

Как правило, щеткодержатели на перфораторах крепятся напротив друг друга. Продолжительная работа щеток приводит к образованию на коллекторе желобков, образующих волнистость на поверхности. Такую выработку можно устранить только на токарном станке, проточив коллектор.

Чтобы уменьшить образование желобков на коллекторе, надо стараться располагать щеткодержатели в шахматном порядке.

Как зачистить пазы коллектора перфоратора

А вот зачистку пазов между ламелями надо проводить, поскольку миканит, материал прокладок между ламелями, тверже медных ламелей и меньше изнашивается. Со временем миканитовые прокладки изнашиваются меньше, и их высота превышает высоту медных ламелей.

Для выравнивания высот пазы между ламелями фрезеруются, или, говоря простым языком, продороживаются.

Фрезерование своими руками лучше всего выполнять кусочком пилы по металлу, заточенной по ширине пазов коллектора.

Фрезеровка пазов вручную

Параллельно краю паза прикладывается металлическая линейка, пила прижимается к ее краю и протягивается со слабым нажимом. Паз фрезеруется до высоты медной ламели.

Фрезеровка пазов заканчивается удалением остаток материала при помощи волосяной щетки и снятием фасок при помощи шабера, сделанного из надфиля. Шлифовку лучше сделать войлоком.

Любую фрезеровку следует заканчивать шлифованием и продувкой воздуха.

На величину выработки коллектора влияет и состояние подшипников. Изношенность подшипников приводит к увеличению биения коллектора, что в свою очередь приводит к ускорению износа угольных щеток. Для устранения биения коллектора подозрительные подшипники рекомендуется заменить новыми.

Проточка наждачкой

Вал якоря закрепляется в патроне какого-либо крутящего механизма (токарного станка, дрели). Запускается вращение, абразив прикладывается к коллектору. Исключается силовое нажатие и применение крупнозернистой наждачки. Минимальное значение зернистости – 1000 P.

При помощи мультиметра выявить наличие пробоя в обмотке якоря. Установить режим проверки сопротивления. Приложить один щуп к ламели, а другой — к контакту соответствующей трассы обмотки. Отсутствие обрыва цепи будет обозначено звуковым сигналом. Если сигнала нет, данная трасса пробита. Понадобится замена якоря или перемотка его обмотки.

Выявить наличие биения в подшипниках. В случае его обнаружения заменить подшипники и замерить микрометром диаметр краев вала якоря в местах его примыкания к сборочным узлам.

Замена щеток: своими руками или в сервисном центре?

Самый простой вариант – отнести к специалистам в сервисный центр, как то замена щеток перфоратора Hitachi, но не самый дешевый.

Достоинства замены в сервисном центре:

• — качество, если в авторизованный СЦ;
• — оригинальные щетки, так же если центр авторизован;
• — сохранение гарантии на инструмент, если ее срок не истек;
• — как правило, производится полный осмотр всех «жизненно» важных узлов инструмента с чисткой и смазкой.

Есть и минусы: придется ждать и если это не гарантийные работы – заплатить. Кроме того, сервис не всегда близко…

Есть и другой путь – собственноручно. Как поменять патрон на перфораторе Например, замена щеток перфоратора Skil, это не сложно, но…

Примечание. «Попыток самостоятельного ремонта инструмента, вне уполномоченного сервисного центра. К безусловным признакам, которых относятся: сорванные гарантийные пломбы, заломы на шлицевых частях крепежных винтов, частей корпуса и т.п.». выдержка из инструкции к перфоратору.

Если инструмент на гарантии, лучше отнесите в сервис. Вы можете все сделать правильно, но кто даст гарантию, что в перфораторе ничего не выйдет из строя? И придется ремонтировать за свои кровные. Но, это просто предостережение, для того чтобы не вскрывать инструмент до завершения гарантийного срока, обычно в качественных моделях при умеренной эксплуатации щетки требуют замены по истечении срока.

Какие же преимущества у замены своими руками:

• — скорость, инструмент под рукой и готов к работе;
• — дешевле, Вы экономите на услугах мастеров;
• — Вы не ждете поломки инструмента, его состояние всегда под контролем, достаточно лишь заглянуть внутрь;
• — повышение уровня мастерства, в том числе и по обслуживанию электроинструмента.

К минусам, пожалуй, следует отнести следующее:

• — нет гарантий выполненной работы;
• — может возникнуть проблема с оригинальными запчастями;
• — страх что – то испортить, а это потеря нервных клеток.

На самом деле замена щеток

легкая и быстрая процедура, к тому же, как правило, щетки для перфоратора идут вместе с инструментом.

Видео: Замена Щеток На Перфораторе

СЛУЖБА: Внешняя уборка Проверка герметичности перед снятием и после установки цилиндро-поршневой группы Снятие и установка цилиндро-поршневой группы Проверка состояния цилиндра, поршня, поршневого кольца Очистка цилиндро-поршневой группы Проверьте состояние подшипников Регулирование углерода Проверка и проверка деталей механизма стартера Проверьте и отрегулируйте магнитный зазор Магнитная проверка здоровья Проверка и промывка воздушного фильтра Проверьте и, при необходимости, замените топливный фильтр. Проверьте состояние подшипников коленвала Проверка работоспособности свечи зажигания и регулировка зазора между электродами Проверка состояния резиновых труб, замена их при необходимости Мытье частей Сборка и отладка Смазка вала

BULHAD: техническое обслуживание, текущий ремонт Замена манжеты Половина картер Проверка подшипников опор коленчатого вала Проверьте режущую часть высокого ножа Разборка / сборка, промывка и регулировка карбюратора

Источник

Видео: Почему Быстро Стираются Щетки На Болгарке

Причины

Может быть несколько причин износа и износа щеток на шлифовальной машине:

• неисправность или повышенный износ самих щеток;
• нарушение плотности контакта между ними и коллекторными пластинами;
• ухудшение пружинящего действия щеточной пружины;
• разрыв между коллекторами;
• осевой прогиб арматуры из-за износа подшипника;
• короткое замыкание в обмотке якоря;
• структурное повреждение механизма при ремонте.

Вышеупомянутые причины связаны с неисправностью шлифовальной машины или плохой сборкой ее компонентов.

Чтобы избежать искр в области щетки, необходимо соблюдать правила безопасного использования угловых шлифовальных машин.

• Не включайте высокую влажность, сильное напряжение, грязь, попадающую в блок щетки, или загрязнение воздуховодов в корпусе.
• Избегайте перегрева двигателя, нагрузки, замедления механизма во время работы.
• Не используйте измельчитель с низким энергопотреблением для распыления тяжелых материалов.

Как исправить неисправность?

Осмотрите коллектор на наличие механических повреждений. Если пыль, грязь, песок попали на него во время работы, могут образоваться царапины, вмятины и сколы. Оцените их степень, если таковые имеются.

Для незначительного повреждения лезвия коллектора могут быть обработаны наждачной бумагой или на токарном станке. Паз должен быть очень осторожным, так как любые неточности приведут к большему износу щетки.

Шлифовальный паз

Вал якоря закреплен в патроне какого-то крутящего механизма (токарный станок, сверло). Начинается вращение, абразив наносится на коллектор. Сила прессования и использования грубой наждачной бумаги исключается. Минимальный размер зерна 1000 р.

Используйте мультиметр, чтобы обнаружить наличие обрыва в обмотке якоря. Установите тестовый режим на сопротивление. Прикрепите один зонд к планкам, а другой. к контакту соответствующей обмотки. Отсутствие разомкнутой цепи будет обозначено звуковым сигналом. Если нет сигнала, этот маршрут нарушен. Замените клапан или перемотайте его.

Определить пробег в подшипниках. Если он найден, замените подшипники и измерьте микрометром диаметр концов арматурного вала, где он находится рядом с сборочными единицами.
