Быстроразъемные соединения для шлангов и труб

Использование уплотнителей, область применения

Для повышения герметичности и продления срока службы быстросъемного соединения используют эластомерные уплотнители, в основе которых лежит каучук. Этот материал не разрушается при температуре от -50°C до +200°C. Кроме того, он устойчив к износу, упругий и при воздействии воды не разбухает. На эластомерный уплотнитель не оказывает влияние агрессивная среда — масло, щелочи, кислоты.

Область применения разъемных соединений БРС обширна. Кроме соединения трубопроводов они используются в автомобильной и авиационной промышленности, в частности при подключении пневмоинструмента, охлаждении электроники, при заправке оборудования хладогнентом. В железнодорожном транспорте применяются в соединительных системах поездов и метро.

В химической промышленности они незаменимы при подаче, а также транспортировке газа, а в медицине, например, при подаче лекарств в гемодиализном оборудовании. Соединения активно используют в металлургии: в гидравлических системах для домкратов, при подсоединении газопроводов и для доставки смазки на прокатные станки. В строительстве БРС применяются в шлангах, которые используются для подачи бетонного раствора в формы. В шахтах изделия эксплуатируются в системах доставки воздуха, при откачке воды из карьеров и шахтных завалов.

Виды соединений

Производятся самые различные типы быстроразъемных соединений, они выбираются в зависимости от конкретных условий эксплуатации. Классификация проводится по следующим признакам:

1. Типу применяемого материала при изготовлении. Самое большое распространение получило нержавеющее быстроразъемное соединение, которое характеризуется высокой устойчивостью к воздействию повышенной влажности и другого воздействия. Коррозионностойкие материалы могут прослужить в течение длительного периода, изделие характеризуется механической устойчивостью. Некоторые цветные сплавы также получили широкое распространение. Примером можно назвать латунные фитинги, которые выдерживают воздействие воды и различных химических веществ.
2. Основная классификация проводится по диаметру подключаемого патрубка. Кроме этого, могут применяться также различные переходники, которые позволяют существенно расширить область применения механизма.

Довольно большое распространение получил штуцер. Его простая конструкция определяет длительный срок службы, а также широкую область применения. Как правило, один из концов предназначен для подключения шланга.

Ниппель также можно включить в группу быстроразъемных соединений. Среди особенностей подобного изделия отметим нижеприведенные моменты:

1. Ниппель предназначен не только в качестве элемента подсоединения, но и предохранителя, который не позволяет воздуху выходить наружу. Подобное устройство получило весьма широкое распространение, к примеру, оно устанавливается на велосипедных и других камерах.
2. Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения.
3. Внутри устройства есть запорный элемент, который не позволяет воздуху двигаться в обратном направлении или выходить наружу. Именно поэтому ниппель применяется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
4. При изготовлении ниппеля могут применяться самые различные материалы, чаще всего латунь. За счет этого существенно расширяется область применения ниппеля.
5. Внутри есть большое количество различных изоляционных прокладок. Классификация ниппеля проводится также по тому, при каком давлении может применяться механизм.

Однако, сложная конструкция определяет высокую стоимость соединительного изделия.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Шланговое быстроразъемное соединение

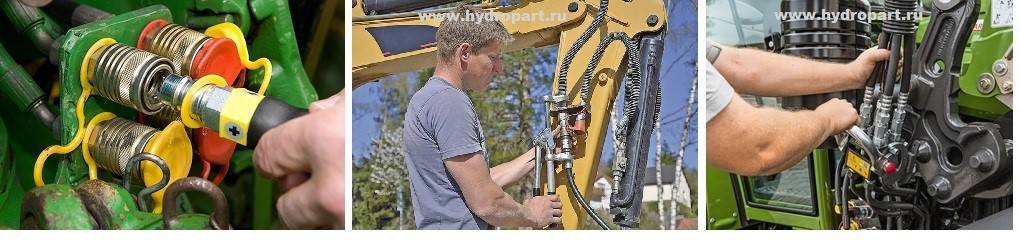

Быстроразъемные соединения часто применяются для объединения нескольких шлангов. Примером можно назвать случай, когда компрессор имеет большой вес и не может перемещаться на момент работы. В подобном случае можно использовать специальное быстроразъемное соединение для шлангов высокого давления, которое обеспечивает требуемый уровень герметичности на момент эксплуатации.

В заключение отметим, что специальные быстроразъемные соединения обеспечивают требуемую герметичность и мобильность. При этом их стоимость относительно невелика

При выборе наиболее подходящего варианта исполнения уделяется внимание эксплуатационным характеристикам. К примеру, слишком высокое давление под которым подается воздух может стать причиной разрыва магистрали

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Быстроразъемные соединения, используемые в пневмопроводах, обеспечивает быструю замену подсоединяемого оборудования.

Принцип действия и сфера использования

Для соединения быстросъёмной конструкции сначала необходимо отжать запорную втулку изделия в сторону переходника. Так, зажимные шарики отходят, из-за чего муфта может закрепиться на соединительной трубке. Это позволяет подготовленному ранее БРС встать в ниппель.

Затем необходимо разжать втулку. На этом процесс монтажа быстросъемного устройства завершён. Получается надёжное и долговечное соединение.

Существуют также механизмы, которым не требуется втулочный зажим. Муфта вставляется в ниппель автоматически.

Сфера применения у таких конструкций довольно широкая. Их используют практически всегда, когда нужно быстро соединить два элемента в единую систему. К БРС выдвигаются такие требования:

1. Устойчивость к коррозии. Если образуется ржавчина, то через некоторое время она в любом случае отколется. Это может привести к закупориванию распылителя (при использовании на компрессорах).
2. Высокий уровень герметичности.
3. Универсальность. Наиболее популярными БРС являются те, что можно применять на различном оборудовании.

Зачастую такие соединения используются для создания магистральных линий или быстрого подключения и отключения шлангов. Например, пожарные применяют только БРС.

Источник

Сферы применения

Основными преимуществами БРС для труб и прочих элементов системы являются:

• возможность многоразового использования фитингов. Быстросъемные соединения можно снимать, например для выполнения каких-либо ремонтных или профилактических работ, и устанавливать вновь;
• невысокая стоимость, что влияет на возможность применения в бытовых сферах;
• простота установки и снятия (при необходимости). Для выполнения работы не требуется специальных знаний, навыков, а так же специфического оборудования;
• полная герметичность получаемого стыка;
• длительность использования.

Большое количество преимуществ быстроразъемных фитингов обуславливают и широкую область их использования. БРС применяются:

при сооружении бытовых и промышленных трубопроводов, а именно при подключении к центральной системе, например, водопровода дополнительного оборудования (шлангов, рукавов и так далее);

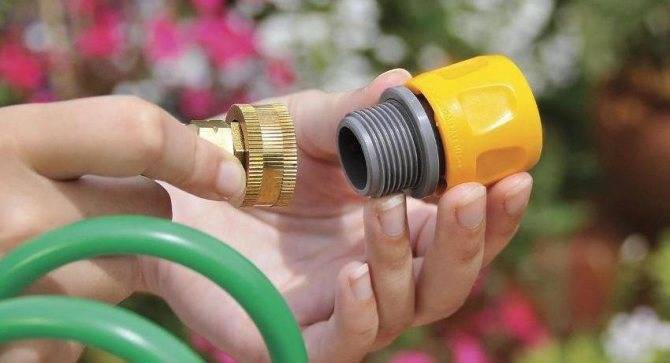

Использование БРС для присоединения поливочного шланга

• при сооружении трубопроводов специального назначения в химической, металлургической промышленности, а также горнодобывающей отрасли;
• при строительстве автомобильного, железнодорожного и водного транспорта;
• при сборке медицинской аппаратуры и так далее.

Для каждой отрасли применения используются БРС, полностью подходящие по техническим параметрам и изготовленные из инертных материалов.

Устройство и размеры

Самые популярные быстроразъемные соединения предназначаются для непосредственного подключения самых разных шлангов. Собственно поэтому выбор проходит по размеру.

Большинство соединительных изделий продемонстрировано обыкновенными трубками со ступенями разных диаметров. Такой способ выполнения иногда называют штуцерами. Очень современный вариант выполнения – воздушный затвор, который состоит из 2-ух некоторых частей.

В продаже можно встретить самые разные варианты выполнения переходников и иных элементов, которые могут использоваться для быстрого подсоединения шланга. Выбор проходит в зависимости от сфере использования устройства.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Система полива состоит из определенного набора элементов, посредством которых обеспечивается подача воды из источника в конечную точку. Главными из них являются шланги и соединительные элементы. Рукав подбирается исходя из материала изготовления. В качестве соединительного элемента с лучшей стороны себя зарекомендовал быстросъем для шланга, который способен выполнить надежную и герметичную стыковку элементов системы без использования инструмента.

В организации современных систем полива быстросъемные соединения незаменимы

Сфера использования

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:

• автомобильная промышленность;
• авиационная отрасль;
• подключение пневматических устройств;
• оборонная сфера;
• альтернативные источники энергообеспечения;
• судостроение;
• химическая промышленность;
• медицинская аппаратура;
• железнодорожный транспорт;
• полимерная отрасль;
• горнодобывающая отрасль;
• строительная сфера.

Быстросъемные соединения применяются во многих сферах, в том числе в быту

Серия быстроразъемных соединений европейского стандарта

Рабочая среда	Рабочее давление	Материал	Присоеди­нение	Проходное сечение	Номинальный расход	Рабочая температура
Воздух	0-10 бар	Никелированная (оцинкованная) сталь,уплотнения NBR	– Цилиндрическая трубная резьба BSP (150228): внутренняя или наружная;- С накидной гайкой;- “Ёлочка”	5-7 мм	2200 нл/мин при давлении 6 бар	0… +80°C (с сухим воздухом от -20°)

Элемент “розетка”:

Модель	При­соеди­нение	Услов­ный проход
5051 1/8, “розетка”	G1/8, наружная	5 мм
5051 1/4, “розетка”	G1/4, наружная	5 мм
5081 1/4, “розетка”	G1/4, наружная	7 мм
5081 3/8, “розетка”	G3/8, наружная	7 мм
5081 1/2, “розетка”	G1/2, наружная	7 мм

Модель	При­соеди­нение	Услов­ный проход
5052 1/8, “розетка”	G1/8, наружная	5 мм
5052 1/4, “розетка”	G1/4, наружная	5 мм
5082 1/4, “розетка”	G1/4, наружная	7 мм

Модель	При­соеди­нение	Условный проход
5053 1/8, “розетка”	G1/8, внутренняя	5 мм
5053 1/4, “розетка”	G1/4, внутренняя	5 мм
5083 1/4, “розетка”	G1/4, внутренняя	7 мм
5083 3/8, “розетка”	G3/8, внутренняя	7 мм
5083 1/2, “розетка”	G1/2, внутренняя	7 мм

Модель	При­соеди­нение	Условный проход
5054 6/4, “розетка”	Накидная гайка на трубку 6/4	5 мм
5054 8/6, “розетка”	Накидная гайка на трубку 8/6(допускается 8х5)	5 мм
5084 8/6, “розетка”	Накидная гайка на трубку 8х6(допускается 8х5)	7 мм
5084 10/8, “розетка”	Накидная гайка на трубку 10х8(допускается 10х7)	7 мм

Модель	При­соеди­нение	Условный проход
5056 06, “розетка”	“Ёлочка” 6 мм	5 мм
5056 09, “розетка”	“Ёлочка” 9 мм	5 мм
5086 09, “розетка”	“Ёлочка” 9 мм	7 мм
5086 12, “розетка”	“Ёлочка” 12 мм	7 мм

Модель	При­соеди­нение	Условный проход
5057 6х14, “розетка”	Резиновый шланг 6х14	5 мм
5087 6х14, “розетка”	Резиновый шланг 6х14	7 мм
5087 8х17, “розетка”	Резиновый шланг 8х17	7 мм
5087 10х19, “розетка”	Резиновый шланг 10х19	7 мм
5087 13х23, “розетка”	Резиновый шланг 13х23	7 мм

Элемент “штекер”:

Модель	При­соеди­нение	Условный проход
5150 1/8, “штекер”	G1/8, наружная	5 мм
5150 1/4, “штекер”	G1/4, наружная	5 мм
5180 1/4, “штекер”	G1/4, наружная	7 мм
5180 3/8, “штекер”	G3/8, наружная	7 мм
5180 1/2, “штекер”	G1/2, наружная	7 мм

Модель	При­соеди­нение	Условный проход
5350 1/8, “штекер”	G1/8, внутренняя	5 мм
5350 1/4, “штекер”	G1/4, внутренняя	5 мм
5380 1/4, “штекер”	G1/4, внутренняя	7 мм
5380 3/8, “штекер”	G3/8, внутренняя	7 мм
5380 1/2, “штекер”	G1/2, внутренняя	7 мм

Модель	При­соеди­нение	Условный проход
5450 6/4, “штекер”	Накидная гайка на трубку 6х4	5 мм
5450 8/6, “штекер”	Накидная гайка на трубку 8/6(допускается 8х5)	5 мм
5480 8/6, “штекер”	Накидная гайка на трубку 8х6(допускается 8х5)	7 мм
5480 10/8, “штекер”	Накидная гайка на трубку 10х8(допускается 10х7)	7 мм

Модель	При­соеди­нение	Условный проход
5650 06, “штекер”	“Ёлочка” 6 мм	5 мм
5650 09, “штекер”	“Ёлочка” 9 мм	5 мм
5680 06, “штекер”	“Ёлочка” 6 мм	7 мм
5680 09, “штекер”	“Ёлочка” 9 мм	7 мм
5680 12, “штекер”	“Ёлочка” 12 мм	7 мм

Модель	При­соеди­нение	Условный проход
5750 6х14, “штекер”	Резиновый шланг 6х14	5 мм
5780 6х14, “штекер”	Резиновый шланг 6х14	7 мм
5780 8х17, “штекер”	Резиновый шланг 8х17	7 мм
5780 13х23, “штекер”	Резиновый шланг 13х23	7 мм

Модель	При­соеди­нение	Условный проход
5850 6/4, “штекер”	Накидная гайка с пружиной на трубку 6/4)	5 мм
5850 8/6, “штекер”	Накидная гайка с пружиной на трубку 8/6(допускается 8х5)	5 мм
5880 8/6, “штекер”	Накидная гайка с пружиной на трубку 8/6(допускается 8х5)	7 мм
5880 10/8, “штекер”	Накидная гайка с пружиной на трубку 10/8(допускается 10х7)	7 мм

Устройство, размеры и виды

Быстросъёмный фитинг состоит из двух основных элементов. Их называют по-разному, но чаще всего это «муфта» и «ниппель».

Муфта имеет следующие составные части:

1. Корпус.
2. Обратный клапан.
3. Фиксирующий зажим. Он, в свою очередь, имеет зажимные шарики и стопорные втулки.
4. Уплотнительную резиновую прокладку, предназначенную для герметизации стыка.
5. Присоединяющий адаптер.

Ниппель имеет такие части:

1. Корпус.
2. Присоединительный адаптер.
3. Уплотнительное кольцо.
4. Обратный клапан.

Наиболее популярными являются соединения, имеющие диаметр 50−150 мм. Для бытовых нужд обычно применяются изделия до 50 мм. Большинство компаний могут производить БРС и по индивидуальному заказу. В некоторых случаях сечение достигает 540 мм.

Все быстроразъёмные соединения подразделяются на 3 основных вида:

1. Без обратного клапана.
2. С одним клапаном.
3. С двумя клапанами.

Фитинги для трубопроводов могут изготавливаться в разных вариациях. Бывают прямые и угловые муфты, тройники, крестовины.

Можно отметить такие преимущества БРС:

1. Широкое распространение.
2. Невысокая стоимость.
3. Многоразовое применение.
4. Простой монтаж и демонтаж.
5. Нет потерь технических характеристик в процессе использования.

Быстросъёмные соединения позволяют снизить силовые и временные затраты. С их помощью можно подключить поливочное устройство, не останавливая рабочий процесс. БРС позволяют присоединить, удлинить или состыковать шланг с насосным оборудованием.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.

2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.

3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Виды соединений

Производятся самые разные типы быстроразъемных соединений, они подбираются в зависимости от конкретных эксплуатационных условий. Классификация проходит по таким признакам:

1. Типу используемого материала во время изготовления. Наиболее широкое распространение получило нержавеющее быстроразъемное соединение, которое отличается большой стойкостью к влиянию большой влажности и прочего влияния. Коррозионностойкие материалы могут прослужить в течение долгого периода, изделие отличается механической стойкостью. Некоторые разноцветные сплавы также стали широко распространены. Примером можно назвать соединители из латуни, которые могут выдержать влияние воды и разных веществ на основе химии.
2. Главная классификация проходит по диаметру подключаемого отрезка трубы. По мимо этого, используют также разные переходники, которые дают возможность значительно увеличить область использования механизма.

Довольно обширное распространение получил патрубок для соединения. Его обычная конструкция определяет большой служебный срок, а еще большую сферу использования. В основном, один из кончиков предназначается для подключения шланга.

Ниппель также можно включать в группу быстроразъемных соединений. Среди свойств такого изделия отметим приведенные ниже моменты:

1. Ниппель предназначается не только в качестве элемента подключения, но и предохранителя, который не дает возможность воздуху выходить наружу. Такое устройство получило очень большое распространение, например, оно ставится на велосипедных и прочих камерах.
2. Размеры ниппеля сравнительно небольшие. За счёт компактности упрощается работа и становится шире область использования.
3. В середине устройства есть элемент запорный, который не дает возможность воздуху перемещаться в обратном направлении или выходить наружу. Собственно поэтому ниппель используется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
4. Во время изготовления ниппеля используют очень разные материалы, очень часто латунь. Благодаря этому значительно становится шире область использования ниппеля.
5. В середине существует огромное количество различных изоляционных подкладок. Классификация ниппеля проходит также по тому, при каком давлении может использоваться механизм.

Впрочем, трудная конструкция определяет большую цену соединительного изделия.

Область применения

Область использования быстросъемных соединений очень обширна. Они используются в любых ситуациях, когда необходимо соединить два элемента одной системы. Необходимо учесть, что быстросъемы для нагнетателя воздуха не в большинстве случаев отличительны от классических вариантов выполнения. Впрочем, к таким изделиям предъявляют очень большое количество требований:

1. Высокая устойчивость к коррозии. В большинстве случаев подаваемая среда отличается большой влажностью, что может привести к возникновению коррозии. В течении определенного времени она может откалываться и заколачивать распылитель.
2. Очень высокая герметичность из-за причины подачи среды под высоким давлением. Для достижения аналогичного свойства быстроразъемные соединения делаются с несколькими уплотнительными элементами.
3. Многосторонность в использовании. Очень популярны варианты выполнения, которые отличаются многофункциональностью, так как их можно будет применить не только в магистрали нагнетателя воздуха, но и иного оборудования.

Очень часто такое изделие требуется для подсоединения шлангов или создания единой магистрали. Примером можно назвать соединение магистрали с ключевым блоком, который проводит накачивание воздуха для создания необходимого давления в системе.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

• нержавейка;
• легированная сталь;
• алюминий;
• бронзовый сплав;
• титан и его сплавы;
• сплавы других металлов;
• разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

• тип рабочей среды (вода, масло, кислота);
• давление в магистралях;
• максимальная и минимальная температуры носителя;
• окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

• хромирование;
• никелирование;
• гальванизация;
• разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

• со свободным проходом (не оснащены клапанами);
• с клапаном на одной стороне;
• с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

• БРС, оборудованные фиксирующим клином;
• кулачковые приспособления (Camlock);
• конструкции европейского производства(BAUER и Perrot);
• соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Описание и виды

Быстросъемные соединения предназначаются для обеспечения быстрой стыковки шлангов, труб, рукавов и иных элементов. В состав стандартной БРС входят две части, которые называются муфта (иное название – «мама») и ниппель (иное название – «папа»).

Муфта состоит из следующих элементов конструкции:

• корпуса, изготовленного из различных материалов;
• фиксирующего механизма, в состав которого входят втулка и зажимные шарики;
• обратного клапана, используемого для предотвращения прохождения жидкости в обратном направлении;
• уплотнителей, обеспечивающих максимальный уровень герметизации соединения;
• адаптера для соединения со второй частью устройства.

В конструкции ниппеля имеются:

• корпус;
• запирающий клапан;
• уплотнительный элемент.

Составляющие элементы конструкции быстросъемного соединения

Быстросъемное соединение может иметь различные размеры. Кроме этого все виды БРС можно разделить на отдельные группы по следующим признакам:

• по рабочему давлению;
• по материалу изготовления.

Разновидности БРС в зависимости от рабочего давления

Основным критерием выбора БРС является рабочее давление, на которое рассчитано соединительное устройство. В зависимости от этого параметра все быстросъемные соединения подразделяются на следующие типы:

ISO-A. Соединения данного типа используются в системах с низким давлением, например, для шлангов. Для удобства обустройства стыка соединения выпускаются небольших размеров и конической формы;

БРС для сетей с низким показателем давления

Универсальные БРС дисковой формы, устанавливаются на сетях с рабочим давлением не более 300 – 350 Бар. Соединения полностью герметичны;

БРС для сетей с давлением до 350 Бар

Соединения данного типа рассчитаны на трубопроводные системы с давлением 300 – 1100 Бар. Как и прочие фитинги, БРС данного типа полностью герметичны. Отличительная особенность – способность выдерживать гидравлические удары;

БРС, способные выдерживать перепады давления в системе

Соединения данного типа рассчитаны на максимальное давление в 700 Бар. В комплект БРС могут входить дополнительные элементы, например, заглушки.

БРС дополненные заглушками

Не рекомендуется устанавливать быстросъемные соединения, не подходящие по давлению рабочей среды. При использовании БРС с малым запасом мощности соединение быстро выедет из строя, а использование БРС с заведомо большей мощностью не оправдано с экономической точки зрения.

Разновидности БРС в зависимости от материала

Для изготовления быстросъемных соединений используется множество различных материалов:

• металлы, такие как латунь, медь, алюминий, нержавеющая сталь и так далее;
• полимеры: полипропилен, полиимид, ПВДФ и так далее.

Пластиковое быстроразъемное соединение

Для придания фитингам дополнительной прочности и устойчивости к коррозии применяются такие способы обработки исходного материала, как хромирование, анодирование, гальванизация, никелирование и так далее.

Для изготовления уплотнителей, расположенных внутри быстросъемного фитинга применяются:

• эластомеры, изготовленные на основе каучука;
• фторэластомеры;
• EPDM (уплотнительные материалы, основой для которых является смесь этилена и пропилена).
