Характеристики и виды быстроразъемных соединений

Разъемные соединения Рапид

Для обеспечения герметизации воздушной магистрали быстроразъемное соединение для пневматики (фитинг рапид) состоит из двух частей:

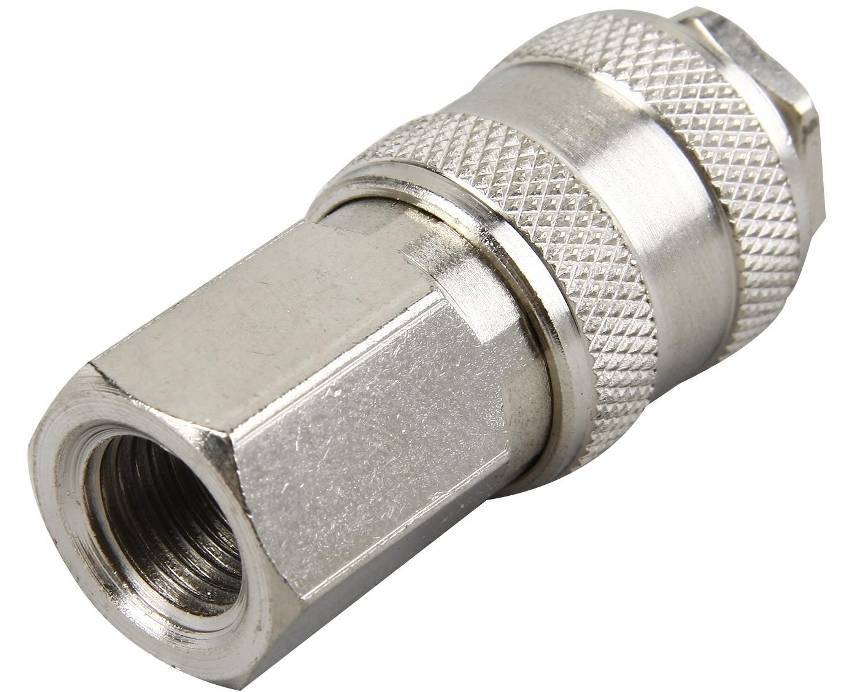

  • Розетка (“мама”) с обратным клапаном;
  • Штекер (“папа”).

Быстросъемные соединения для пневмоинструмента со штекером (“папа”) вкручивается в инструмент, а быстроразъемное соединение для воздуха типа розетка (“мама”) устанавливается со стороны шланга. При соединении этих фитингов воздух поступает в инструмент.

При отсоединении инструмента не происходит потеря воздуха и падений давления в магистрали, так как быстроразъемные пневматические фитинги типа розетка (“мама”) имеют в своей конструкции обратный клапан, который перекрывается после отключения пневмоинструмента.

Для отключения инструмента воздушной магистрали на быстросъемном пневматическом фитинге типа розетка (“мама”) необходимо оттянуть запорную муфту и разъединить быстросъемные соединения для воздуха.

Для соединения к шлангам и компрессорному оборудованию быстроразъемные соединения для воздуха могут иметь ответные части:

  • “Елочка”;
  • Внутренняя резьба;
  • Внешняя резьба;
  • Зажимное соединение.

Быстросъемные соединения для компрессора и пневматики изготавливаются из различных материалов: латуни, меди, цинка, нержавеющей стали и композитного пластика.

БРС соединения для воздуха предлагаются в различных размерах проходного сечения, обеспечивая необходимую пропускную способность воздуха.

Особенности

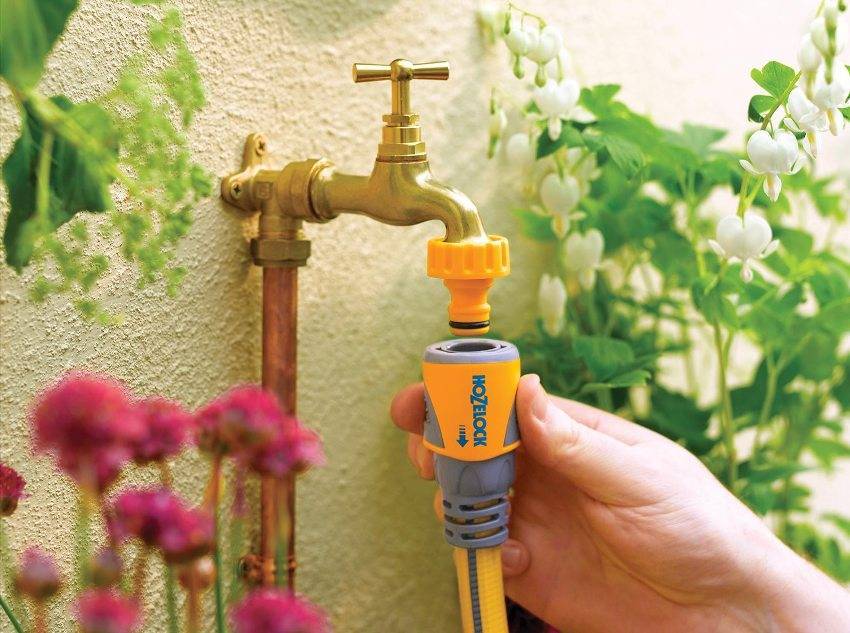

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

  • Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
  • Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
  • Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
  • Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
  • Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.

Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:

  • БРС с клиновидным фиксатором;
  • изделия кулачкового типа;
  • европейские соединения, которые отличаются от отечественного стандарта;
  • соединители с клапаном.

Гидравлические инструменты

В секторе гидравлического оборудования необходимость использовать высокое давление сопровождается потребностью обеспечивать переносимость инструмента: нужно иметь возможность использовать гидравлические линии питания оборудования, такого как отбойные молотки, в любой среде и в любых условиях, сохраняя при этом самый высокий уровень эффективности и безопасности.

Быстроразъемные соединения Stucchi разработаны для удовлетворения всех этих потребностей в секторе гидравлического оборудования:

  • благодаря компактной конструкции и прочности материалов быстросъемные соединения подходят для всех областей применения, от строительства до тяжелой промышленности, от нефтегазовой до железнодорожной индустрии;
  • всякий раз, когда оборудование должно быть отключено от гидроагрегата, операции выполняются безопасно и быстро благодаря конструкции клапанов, предотвращающих загрязнение, и механизмам, не требующим использования инструментов;
  • специальная система внутренних клапанов обеспечивает быстрое соединение даже с остаточным давлением; это явление часто возникает в гидравлическом оборудовании из-за подверженности линий солнечным лучам.

Промышленность

В промышленном секторе оборудование, от которого требуется особая сила, например, установки по резке металлических листов и горячие прокатные станы, получают питание от гидродинамических контуров. В таком контексте гидравлические линии должны выносить высокое давление и рабочую температуру, но в то же время необходимо обеспечить возможность снятия отдельных сегментов для техобслуживания и проверок путем отсоединения частей контура без остановки прочего производства.

Быстроразъемные соединения Stucchi разработаны для удовлетворения всех этих потребностей в промышленном секторе:

  • изделия прошли испытания для работы в таких условиях температуры и давления, что гарантирует прочные и безопасные соединения без опасных утечек или спадов мощности установки;
  • соединение и разъединение выполняются быстро и без необходимости использования инструментов, обеспечивая оперативный ремонт оборудования в случае неисправности;
  • конструкция и материалы позволяют минимизировать износ компонентов, обеспечивая высокий уровень эффективности вновь установленного изделия в течение длительного времени;
  • запатентованная система позволяет соединять линии без необходимости прибегать к более длительным и сложным процедурам сброса остаточного давления.

Охлаждение

В секторе систем охлаждения системы на жидкостях отличаются повышенными рабочими качествами и занимают меньше места по сравнению с воздушными системами. Кроме того, их применение там, где имеются электронные компоненты (системы для железнодорожных перевозок, компоненты компьютера, серверный парк и проч.), требует полного отсутствия утечек, чтобы не допустить повреждений всей системы.

Быстроразъемные соединения Stucchi разработаны для удовлетворения всех этих потребностей в секторе систем охлаждения:

  • система клапанов обеспечивает отсутствие утечек теплоносителя при любых условиях использования;
  • используемые материалы выбираются на основе характеристик теплоносителя для замедления износа и продления срока службы компонентов;
  • конструкция БРС обеспечивает максимальную эффективность при минимальных размерах, что позволяет использовать их в тех условиях, где пространство является крайне важным;
  • клапаны с плоской поверхностью обеспечивают быстрое соединение и разъединение и полное отсутствие утечек для выполнения операций по техобслуживанию без риска повреждения остальных компонентов.

Виды соединений

Производятся самые различные типы быстроразъемных соединений, они выбираются в зависимости от конкретных условий эксплуатации. Классификация проводится по следующим признакам:

  1. Типу применяемого материала при изготовлении. Самое большое распространение получило нержавеющее быстроразъемное соединение, которое характеризуется высокой устойчивостью к воздействию повышенной влажности и другого воздействия. Коррозионностойкие материалы могут прослужить в течение длительного периода, изделие характеризуется механической устойчивостью. Некоторые цветные сплавы также получили широкое распространение. Примером можно назвать латунные фитинги, которые выдерживают воздействие воды и различных химических веществ.
  2. Основная классификация проводится по диаметру подключаемого патрубка. Кроме этого, могут применяться также различные переходники, которые позволяют существенно расширить область применения механизма.

Довольно большое распространение получил штуцер. Его простая конструкция определяет длительный срок службы, а также широкую область применения. Как правило, один из концов предназначен для подключения шланга.

Ниппель также можно включить в группу быстроразъемных соединений. Среди особенностей подобного изделия отметим нижеприведенные моменты:

  1. Ниппель предназначен не только в качестве элемента подсоединения, но и предохранителя, который не позволяет воздуху выходить наружу. Подобное устройство получило весьма широкое распространение, к примеру, оно устанавливается на велосипедных и других камерах.
  2. Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения.
  3. Внутри устройства есть запорный элемент, который не позволяет воздуху двигаться в обратном направлении или выходить наружу. Именно поэтому ниппель применяется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
  4. При изготовлении ниппеля могут применяться самые различные материалы, чаще всего латунь. За счет этого существенно расширяется область применения ниппеля.
  5. Внутри есть большое количество различных изоляционных прокладок. Классификация ниппеля проводится также по тому, при каком давлении может применяться механизм.

Однако, сложная конструкция определяет высокую стоимость соединительного изделия.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

  • нержавейка;
  • легированная сталь;
  • алюминий;
  • бронзовый сплав;
  • титан и его сплавы;
  • сплавы других металлов;
  • разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

  • тип рабочей среды (вода, масло, кислота);
  • давление в магистралях;
  • максимальная и минимальная температуры носителя;
  • окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

  • хромирование;
  • никелирование;
  • гальванизация;
  • разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

  1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
  2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
  3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
  4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

  • со свободным проходом (не оснащены клапанами);
  • с клапаном на одной стороне;
  • с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

  • БРС, оборудованные фиксирующим клином;
  • кулачковые приспособления (Camlock);
  • конструкции европейского производства(BAUER и Perrot);
  • соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Сфера использования

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:

  • автомобильная промышленность;
  • авиационная отрасль;
  • подключение пневматических устройств;
  • оборонная сфера;
  • альтернативные источники энергообеспечения;
  • судостроение;
  • химическая промышленность;
  • медицинская аппаратура;
  • железнодорожный транспорт;
  • полимерная отрасль;
  • горнодобывающая отрасль;
  • строительная сфера.

Быстросъемные соединения применяются во многих сферах, в том числе в быту

Другие разновидности стыковки труб без помощи сварки

Использование резьбовых соединений — наиболее популярный и распространённый метод монтажа трубопроводных конструкций без применения сварки

Однако существуют и другие виды соединения труб, на которые стоит обратить внимание

Выбор способа, как правило, зависит от материала, из которого изготовлен трубопровод. Все трубы можно условно разделить на два вида:

  • гибкие;
  • жёсткие.

К первой группе относятся изделия, которые состоят из различных полимерных материалов: полипропилена (ПП), полиэтилена (ПЭ), а также металлопластиковую продукцию. Вторая группа не обладает такой пластичностью и включает в себя: стальные, чугунные, поливинилхлоридные (ПВХ), медные и т. д.

Область применения

Область использования быстросъемных соединений очень обширна. Они используются в любых ситуациях, когда необходимо соединить два элемента одной системы. Необходимо учесть, что быстросъемы для нагнетателя воздуха не в большинстве случаев отличительны от классических вариантов выполнения. Впрочем, к таким изделиям предъявляют очень большое количество требований:

  1. Высокая устойчивость к коррозии. В большинстве случаев подаваемая среда отличается большой влажностью, что может привести к возникновению коррозии. В течении определенного времени она может откалываться и заколачивать распылитель.
  2. Очень высокая герметичность из-за причины подачи среды под высоким давлением. Для достижения аналогичного свойства быстроразъемные соединения делаются с несколькими уплотнительными элементами.
  3. Многосторонность в использовании. Очень популярны варианты выполнения, которые отличаются многофункциональностью, так как их можно будет применить не только в магистрали нагнетателя воздуха, но и иного оборудования.

Очень часто такое изделие требуется для подсоединения шлангов или создания единой магистрали. Примером можно назвать соединение магистрали с ключевым блоком, который проводит накачивание воздуха для создания необходимого давления в системе.

Виды соединений

Все существующие трубные соединения подразделяются на две основные группы:

  • разъёмные;
  • неразъёмные.

Использование разъёмных соединений позволяет в случае необходимости разбирать стыковой участок. Благодаря этому свойству можно проводить ремонт и замену стыка без нарушения целостности труб. К разъёмным стыкам относятся резьбовые соединители (фитинги) и фланцы.

В случае с неразъёмными сочленениями разобрать трубопровод можно, однако, это приведёт к повреждению материала труб. Наиболее популярным вариантом неразборного соединения трубопроводов является сварка. Кроме этого, существует ещё ряд способов: склеивание, прессование, монтаж раструба при помощи цементного раствора.

Все вышеперечисленные методы являются довольно популярными и применяются для того, чтобы выполнить соединение трубопроводов, транспортирующих различные среды: водопроводов, отопительных коммуникаций, газовых сетей, канализационных систем, а также промышленных и технических магистралей.

Виды соединений

Производятся самые разные типы быстроразъемных соединений, они подбираются в зависимости от конкретных эксплуатационных условий. Классификация проходит по таким признакам:

  1. Типу используемого материала во время изготовления. Наиболее широкое распространение получило нержавеющее быстроразъемное соединение, которое отличается большой стойкостью к влиянию большой влажности и прочего влияния. Коррозионностойкие материалы могут прослужить в течение долгого периода, изделие отличается механической стойкостью. Некоторые разноцветные сплавы также стали широко распространены. Примером можно назвать соединители из латуни, которые могут выдержать влияние воды и разных веществ на основе химии.
  2. Главная классификация проходит по диаметру подключаемого отрезка трубы. По мимо этого, используют также разные переходники, которые дают возможность значительно увеличить область использования механизма.

Довольно обширное распространение получил патрубок для соединения. Его обычная конструкция определяет большой служебный срок, а еще большую сферу использования. В основном, один из кончиков предназначается для подключения шланга.

Ниппель также можно включать в группу быстроразъемных соединений. Среди свойств такого изделия отметим приведенные ниже моменты:

  1. Ниппель предназначается не только в качестве элемента подключения, но и предохранителя, который не дает возможность воздуху выходить наружу. Такое устройство получило очень большое распространение, например, оно ставится на велосипедных и прочих камерах.
  2. Размеры ниппеля сравнительно небольшие. За счёт компактности упрощается работа и становится шире область использования.
  3. В середине устройства есть элемент запорный, который не дает возможность воздуху перемещаться в обратном направлении или выходить наружу. Собственно поэтому ниппель используется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
  4. Во время изготовления ниппеля используют очень разные материалы, очень часто латунь. Благодаря этому значительно становится шире область использования ниппеля.
  5. В середине существует огромное количество различных изоляционных подкладок. Классификация ниппеля проходит также по тому, при каком давлении может использоваться механизм.

Впрочем, трудная конструкция определяет большую цену соединительного изделия.

Как соединить трубы из разных материалов?

В некоторых случаях требуется выполнение соединения неоднородных по материалу изделий. Для этих целей существуют специальные варианты.

Как соединить полипропиленовую (пластиковую) трубу с металлической?

Многие люди задаются вопросом: как соединить полипропиленовые трубы с металлическими? Для этого существует несколько популярных методов:

  • резьба;
  • фланцевое соединение труб.

В первом случае сцепление неоднородных по материалу труб осуществляется с использованием муфт. Один конец такой муфты оснащается резьбой, а другой имеет гладкую поверхность для стыковки с полипропиленом.

Фланцевый метод подразумевает использование фланцев. Такое соединение выполняется посредством шпилек и болтов.

Как соединить металлопластиковые трубы с металлическими?

Наиболее популярными вариантами в этом случае являются:

  • пресс-фитинги;
  • компрессионные фитинги.

В первом случае соединение между неоднородными по материалу трубами можно выполнить двумя способами:

  • надвижной пресс-фитинг;
  • обжимная муфта.

Важно помнить, что соединение металлопластиковых труб с металлическими и других неоднородных по материалу труб довольно ответственное мероприятие и должно проводиться специально обученными специалистами. Неправильный монтаж соединительного элемента приведёт к возникновению аварийной ситуации в трубопроводе

https://youtube.com/watch?v=oHZbEQmmnMI

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

PUSH-PULL (для сельскохозяйственной техники)

  • ISO B – промышленная сфера применения
  • IRB (углеродистая сталь)
  • IRBO (латунные БРС)
  • IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

  • FIRG AX / FL (нержавеющая сталь) для агрессивных сред
  • FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
  • FIRG A (наружная присоединительная часть – резьба)
  • APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
  • AHD – розетка для ниппеля APM
  • A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

  • IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
  • VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
  • VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
  • VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
  • VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
  • VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
  • VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Особенности соединения профильных труб

Профильные трубы обладают хорошей прочностью и относительно небольшим весом, поэтому они часто используются для монтажа каркасных конструкций, а также в других строительных целях.

По форме профильные трубы могут быть:

  • прямоугольные (наиболее распространённая форма);
  • квадратные;
  • овоидные (овальные);
  • другие (более сложные формы).

Наиболее надежный способ создания конструкций из профильных труб — это крепление их при помощи сварки

Для соединения квадратных труб, как правило, используют электродуговую сварку. А также существуют специальные соединения, которые реализуются с помощью болтов и заклёпок. Стыковка квадратных и прямоугольных труб производится одними и теми же способами.

Кроме этого, к таким трубам можно стыковать различные детали. Такая стыковка проводится с использованием самонарезающих шурупов. Данные элементы не требуют выполнения предварительных отверстий.

Материал для изготовления и конструктивное исполнение фитинга

Быстросъемные соединения изготавливаются из нержавеющей или легированной стали, алюминия, бронзы, титана, других металлических сплавов и полимерных материалов в виде полипропилена, ПВДФ или полиимида. В качестве уплотнительных колец используются эластомеры на основе каучука, фторэластомеры или материалы, состоящие из полипропилена и этилена.

Быстросъемные соединения изготавливаются из нержавеющей стали, алюминия, бронзы, титана и других металлических сплавов

Для обеспечения длительного периода эксплуатации металлические фитинги дополнительно подвергаются антикоррозионной обработке с выполнением защитного слоя посредством никелирования, хромирования, гальванизации или нанесения другого твердого покрытия.

Пластиковые варианты преимущественно используются для бытовых нужд при организации системы полива. Металлические изделия целесообразно применять в качестве быстросъемов для топливных шлангов.

Быстросъемные соединения кулачкового типа выпускаются с клиновидным фиксатором или клапаном. Их можно использовать для стыковки пластмассовых или металлических труб, гибких подводов. Некоторые фитинги оснащены специальным зажимом в виде цанги.

Фитинги выпускаются в широком ассортименте, они различаются по диаметру, длине и весу. Что касается сечения, можно приобрести быстросъемы для шлангов ½ дюйма, а также изделия размером до 150 мм. Данная величина должна соответствовать диаметру шланга. Быстросъем для шланга ¾ применяется для рукава 19 мм. Соединитель размером 1 дюйм соответствует шлангу сечением 25 мм, а ½ дюйма – 12 мм. По индивидуальному заказу выпускаются нестандартные фитинги диаметром до 540 мм.

В качестве уплотнительных колец используются эластомеры на основе каучука

Разновидности быстросъемных соединений для шлангов и труб

В зависимости от расположения и количества клапанов различают три вида быстросъемных фитингов. Первый тип имеет свободный проход, не содержащий клапана. Второй вариант оснащен клапаном с одной из сторон. Третий тип оборудован двумя клапанами с обеих сторон.

Быстросъемные соединения могут иметь различные виды разъема. Изделия кулачкового типа называют камлоками. Они способны быстро и легко состыковать гибкие шланги, подключить рукав к емкости. Кулачковый фитинг характеризуется повышенной стойкостью к вибрациям без использования дополнительных закрепительных изделий. Это идеальный вариант быстросъема для компрессора.

Для стыковки гибких подводок системы для перекачивания сухой среды используются быстросъемы типа Drylok. Такой фитинг имеет рычажный вентиль, одним нажатием на который обеспечивается открывание и закрывание магистрали. Данные быстросъемники снижают вероятность возникновения повышенного давления в трубах, которое может вызвать непредвиденные разрывы.

Европейские соединения отличаются от отечественного стандарта

Для соединения трубопроводов магистрали по транспортировке клея, лака, краски и прочих кислот используются промышленные быстросъемные соединения KAMVALOK.

Статья по теме:

Быстросъемные соединения шланга могут иметь прямую или угловую конфигурацию, а также существуют трех- и четырехсторонние фитинги.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
