Чем резать вентиляционные трубы

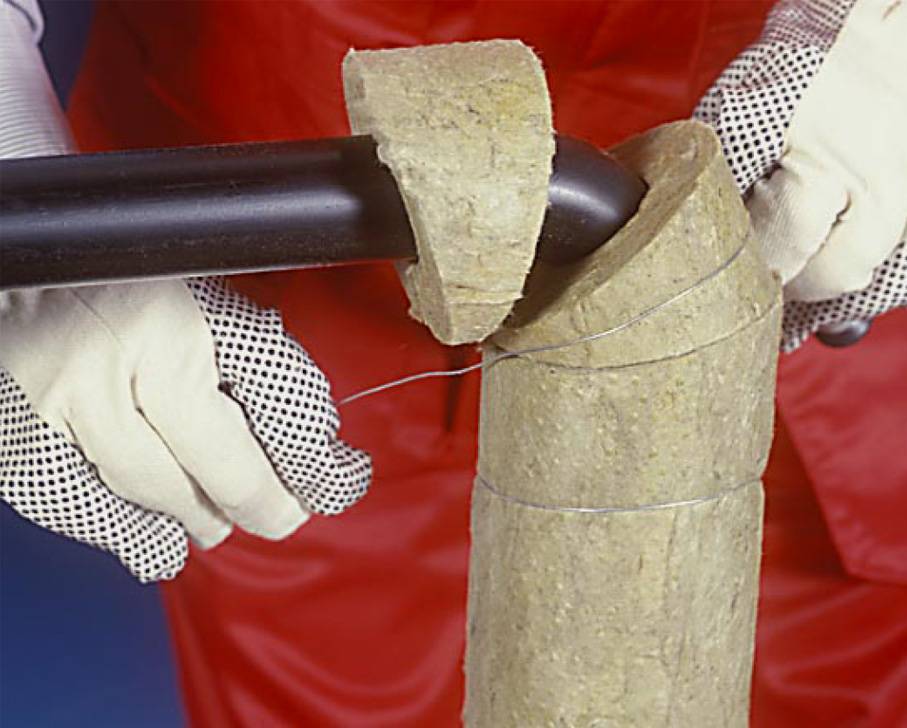

Изолированные каналы

Тепло- и звукоизоляционные гибкие воздуховоды не требуют дополнительных вентиляционных каналов. Изолированные вентиляционные трубы изготовлены из пластика и имеют высокую звукоизоляцию. Внутренний перфорированный слой покрыт специальной защитой от диффузии, затем идет слой минеральной ваты, который защищен несколькими слоями полиэстера и алюминиевой фольги. Толщина изоляции теплоизоляционной вентиляционной трубы составляет 2,5 см. Трубы этой серии выпускаются диаметром 10,2. 50,6 см. Изолированная труба выдерживает температуру в вентиляции. 41 135 градусов по Цельсию. Головка теплоизолированной вентиляционной трубы зимой не замерзнет. Эти вентиляционные трубы подходят для крыш из металла, мягкой черепицы, керамической черепицы или гофрированного картона.

Сэндвич трубы

Сэндвич-трубы для вентиляции и дымоудаления также классифицируются как изолированные. Это две металлические трубы, расположенные соосно. Зазор между трубами заполнен негорючим изоляционным материалом.

Вентиляционные сэндвич-трубы для дымоходов часто изготавливаются из высокопрочной нержавеющей стали на сварных соединениях. Наружная труба может быть изготовлена ​​из оцинкованного листа, но вентиляция с нержавеющими сэндвичами выглядит лучше и длится гораздо дольше. Все, что вам нужно сделать, это надеть крышку на вентиляционную головку, и выход готов.

Такие трубы подходят для дымоходов и наружной вентиляции, которые в соответствии с требованиями технического надзора должны быть изолированы. Между собой сэндвич-трубы соединены колокольным путем. Стоимость нержавеющей сэндвич-трубы на 1 \ 2 выше, чем комбинированной.

Основные виды инструмента, режущего пропиленовые трубы

Все модификации оборудования, выпускаемого для резки термопластичных полимерных пропиленовых труб, подразделяются на несколько конструктивных вариантов.

1. Прецизионные ножницы – обладают довольно простым, надёжным трещёточно-разрезным механизмом. Этим инструментом можно рассекать и фрагментировать изделия с диаметром 3,0–41,5 мм. Режущий инструмент обладает лезвием из стали (легированная марка) с зазубренной рейкой, позволяющей выполнять достаточно лёгкие, ровные разрезы пропиленовых труб.

Используя прецизионные ножницы, можно без затруднений справиться одной рукой, однако, при крупных объёмах фрагментации материала быстро нарастает усталость мышц кисти, предплечья и плеча. Покупка инструмента подразумевает оформление годовой гарантии, действительной только при грамотном использовании ножниц.

2. Аккумуляторный труборез – это автоматический инструмент для сверхбыстрой (максимум 7,0 сек), аккуратной резки пропиленовых труб, средней толщины (8,0–29,5 см). Сжимающую силу режущих поверхностей обеспечивает небольшой, мощный электромотор.

3. Роликовый труборез – удобная в работе модификация режущего полипропилен инструмента. Невзирая на незамысловатость его конструкции, работник может выполнить абсолютно ровный срез. В таком случае осуществляется разрезка трубных элементов под ровным (90 град) углом.

Внимание! Любое отступление в процессе осуществления резки от ровного, прямого угла (90 град) может спровоцировать поломку инструмента или деформационную порчу линий проведённой разрезки!

Роликовые труборезные инструменты бывают с телескопическим удлинением. Такие инструменты оснащены храповым устройством и, в целом, напоминают обычные ножницы. Данный труборез имеет, с одной стороны, С-форменную выемку, куда помещается обрезаемая труба. Противоположная сторона содержит острозаточенное режущее лезвие. Оно после смыкания кистью рукоятей отсекает трубу в ровной плоскости.

4. Гильотинный труборез прибор, используемый для резки крупно диаметральных труб (63,5–350,0 мм). Инструмент характеризуется наличием в конструкции высокопрочного, острозаточенного лезвия, покрытого тефлоном. Ровная установка трубы, а также неспешная резка очень острыми лезвиями способствуют максимальной гладкости торцевых поверхностей. Это сильно облегчает выполнение последующей электромуфтной сварки без дополнительной обработки трубных концов.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

Рекомендуем ознакомиться: Как врезаться в пластиковую водопроводную трубу: способы и необходимые разрешения

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100	80х90	72
63х125	79
63х140	88
110	90х100	90
80х140	112
125	100х125	125
100х140	140
140	125х125	156
90х200	180
160	100х200	200
90х250	225
180	160х160	256
90х315	283
200	100х315	315
100х355	355
225	160х250	400
125х355	443
250	125х400	500
200х315	630
300	200х355	710
160х450	720
315	250х315	787
350х355	887
350	200х500	1000

Рекомендуем ознакомиться: SML труба и безраструбная чугунная канализация

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Необходимость вытяжки на кухне

Условия на кухне довольно тяжелые. Готовка способствует появлению пара, сырости, образованию жира, копоти, грязи, выделению запахов. В экстренных случаях помогает срочное проветривание при полностью открытом окне. Однако не всегда этот вариант приемлем.

Вытяжка над плитой решает все возникающие трудности и неудобства.

• Всасывает воздух во время жарки, варки и запекания прямо над плитой. Тем самым он не позволяет запахам и дыму распространяться по кухне и по всей квартире.
• Создает достаточно сильный поток воздуха. В результате всасывается также пар, капельки жира, частицы копоти и сажи. Все это остается на фильтрах устройства или выводится на улицу, а не оседает слоем жирной грязи на мебели и стенах.
• В некоторой степени активирует циркуляцию воздуха в комнате. Если воздух выводится, приточная вентиляция должна поставить такой же объем свежего воздуха.
• При сильном задымлении вытяжка справляется с ситуацией быстрее, чем простое проветривание. Хотя окно все равно нужно открывать.
• При затухании пламени на газовой плите есть вероятность появления угарного газа. Он не имеет запаха, но крайне токсичен. Работающая вытяжка снижает опасность отравления.
• Постоянный отвод грязи, жировых испарений и копоти наружу увеличивает срок эксплуатации мебели и отделки и упрощает уход. От жировой пленки отделаться намного сложнее, чем от обычной домашней пыли.

Конструкция и дизайн вытяжек разнообразен. Модели с фильтрами компактны. Варианты с выходом вентиляцию более объемны.

Какая у вас вытяжная труба?

Пластиковая
44.44%

Алюминиевая
44.44%

Стальная
11.11%

Проголосовало: 9

Ошибки при установке кухонной вытяжки

1

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7

Поверьте, иногда эту конструкцию приходится разбирать.

8

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Расчет вентиляционных каналов

Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.

Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.

При выполнении расчетов необходимо соблюдать следующие критерии:

• поперечное сечение канала – не менее 100 мм;
• общая длина горизонтальных участков – не более 300 см;
• количество прямых углов – не более 2;
• доступ для очистки каналов;
• пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.

Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.

Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.

Система отвода отработанных газов должна устанавливаться с учетом этих положений:

1. Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
2. Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
3. Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
4. Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
5. Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Тонкости установки и монтажа

Процесс подключения гофры к вытяжке и системе вентиляции будет по силам домашнему мастеру.

Чтобы выполнить эту работу, предстоит взять:

• гибкую трубу;
• хомуты;
• алюминиевую ленту;
• решетку с обратным клапаном;
• силиконовый герметик;
• переходники с круглого на квадратный.

Последний пункт пригодится в случае, когда у вытяжки квадратный или прямоугольный патрубок, а гофра приобретена круглая.

Есть в продаже переходники на меньший и больший диаметр. Их использовать стоит лишь при необходимости, чтобы не уменьшить производительность вытяжного оборудования

Все необходимые детали хорошо покупать вместе с гофрированной трубой.

Это позволит не ошибиться с количеством нужных запчастей.

Все комплектующие для будущего монтажа воздуховода стоит подбирать, предварительно сняв мерки на месте предстоящей установки

Если нужно соединить между собой 2 или более гибкие трубы, можно воспользоваться алюминиевым скотчем.

Он хорошо соединяет материал металлических воздуховодов, при условии аккуратного наклеивания на поверхность.

Алюминиевая лента может не только соединить между собой 2 гофры, но и заклеить случайно прорванную дыру

Гофрированную трубу предстоит растянуть во всю длину. В таком состоянии один конец надо прикрепить к выходному патрубку вытяжки.

Для крепления предстоит использовать металлический патрубок и герметик.

Герметик стоит наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метр по вертикали или 1,5 метра по горизонтали прокладывания гофры нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода.

Если до вентиляционного отверстия всего 0,5-0,8 метра, то никакие хомуты дополнительно ставить не придется.

При большой протяженности вентиляционного канала следует не делать острые углы – каждый из них будет на 10% снижать производительность вытяжки

Если до входа в вентиляцию более 3-х метров, то нужно подобрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь, чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Настенные решетки для вентиляции бывают со встроенным обратным клапаном или без него

Стыки решетки с трубой также следует хорошенько обработать, используя герметик. Теперь предстоит проверить качество установки. Для этого нужно включить вытяжку и приложить лист бумаги – если он притягивается, то все смонтировано отлично. Значит можно приступать к декору.

В качестве декора может использоваться декоративный кожух самой вытяжки.

Иногда этого явно недостаточно. Тогда владельцы подключают фантазию, подбирая наиболее оптимальный вариант, например, спрятать трубу в навесных шкафчиках. Что особенно актуально для встраиваемого типа вытяжки.

Иногда вентиляционный канал прячут в пластиковый короб. Если вмонтировать в него еще и подсветку, то о металлической гофре внутри никто не догадается.

В зависимости от стиля интерьера кухни гофрированную трубу можно спрятать под навесным потолком. Если же мебель в помещении в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Бывает, что воздуховод замечательно вписывается в интерьер кухни, являясь логическим продолжением и не выбиваясь из общей композиции.

Приточное вентилирование – если хочется сделать все идеально

Вытяжка, оснащенная вентилятором, естественное проветривание – это эконом-варианты систем воздухообмена. Они просто монтируются и не требуют, по сути, никакого регулярного обслуживания. Но их эффективность обычно оставляет желать лучшего. По-настоящему качественное вентилирование домостроений из дерева гарантирует лишь приточно-вытяжная вентиляция. Она выполняет несколько важных функций:

1. Направляет в помещения свежий воздушный поток.
2. Выводит из дома загрязненный (отработанный) воздух.
3. Выполняет подогрев воздушной массы, поступающей в жилище.
4. Очищает поток, поступающий с улицы, от пыли и дополнительно фильтрует его.

Приточная вентиляция гарантирует оптимальный воздухообмен во всех помещениях дома, начиная от чердака и заканчивая фундаментом. Она состоит из нескольких отдельных элементов. Приток воздуха обеспечивается специальным вентилятором (его называют канальным), подогрев – электрическим обогревателем. Вибрации, возникающие при функционировании оборудования, подавляются шумогасителем. Теплый и сухой воздух, поступающий в дом в летнее время, насыщается влагой увлажнителем. Также система обязательно располагает фильтрами, которые задерживают пыль, не позволяя проникать ей в жилище.

Удобнее всего приобретать готовый комплект приточно-вытяжного оборудования. Такие наборы выпускаются разными производителями. Их продукция отличается и качеством, и ценой. Подобрать подходящий комплект помогут консультанты магазина, где вы совершаете покупку оборудования. Эксперты советуют приобретать приточные установки, оснащенные автоматическими приспособлениями управления и контроля работы системы. Стоят они подороже обычных систем

Но зато являются полностью безопасными в эксплуатации, что очень важно для деревянного дома, имеющего сравнительно малый уровень пожаробезопасности

Схема и правила прокладки того или иного набора указываются в инструкции к нему. При обустройстве вентсистемы мы просто-напросто следуем положениям руководства к монтажу оборудования. Серьезных проблем возникнуть не должно. Их точно не будет, если мы учтем следующие рекомендации:

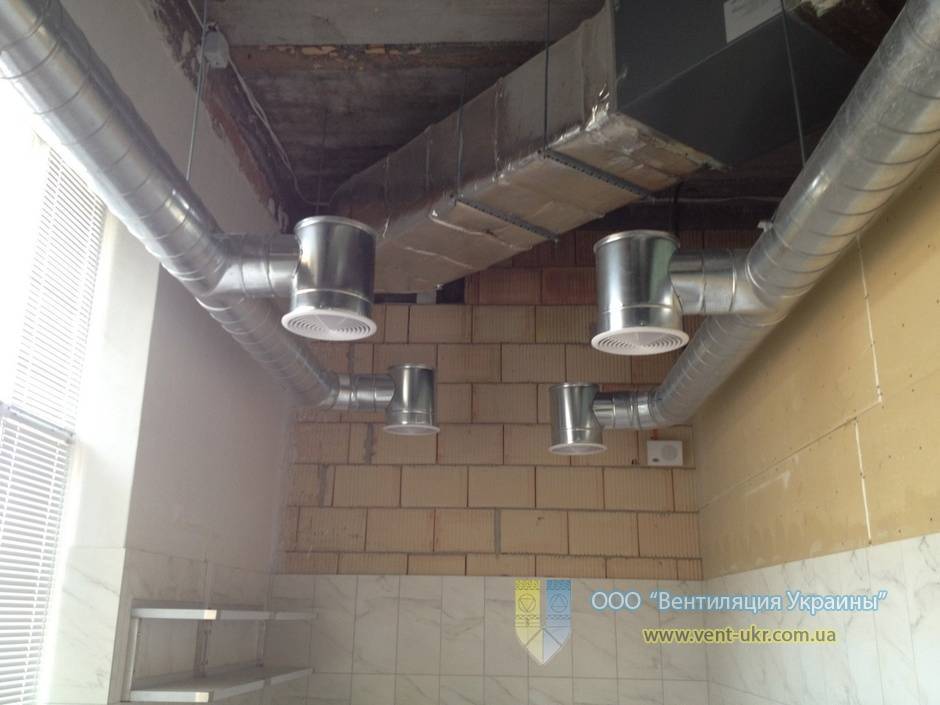

Воздуховоды монтируем под потолочной поверхностью, скрываем их в перекрытиях, чтобы не портить интерьер помещения.
Агрегаты, входящие в систему воздухообмена, устанавливаем на небольшом возвышении. Это убережет перекрытия от риска возникновения пожара и сильных вибраций.
Приточная система собирается с помощью пластиковых либо металлических воздуховодов. Между собой отдельные их участки можно соединять при помощи гофрированных гибких труб

Важно! Используем воздуховоды одного сечения. Применять изделия разных диаметров запрещено

На участках их стыков будет наблюдаться сильное торможение воздуха. Это приведет к снижению тяги.
Выход для загрязненного воздуха обустраиваем на кровле, а шахту для забора свежего воздушного потока – во фронтоне жилой постройки.

И последнее. Схема прокладки воздуховодов должна быть составлена грамотно. Мы должны добиться того, чтобы дистанция между смонтированной на чердаке вентиляционной установкой и местами вытяжки воздуха в каждом помещении была минимальной. В этом случае система будет функционировать эффективно и безупречно.

Канализационные трубы для вентиляции: за и против

Единого мнения о целесообразности использования канализационных труб для монтажа системы вентиляции до сих пор нет.

Многие профессионалы аргументированно доказывают рациональность такого решения, другие – не менее убедительно критикуют. Дело в том, что у пластика, как и у любого другого материала, имеется ряд достоинств и недостатков.

К положительным аспектам использования канализационного пластика в строительстве вентиляции стоит отнести следующее:

• Любые пластиковые трубы (поливинилхлоридные, полиэтиленовые, полипропиленовые и т.п.) – легки и долговечны.
• Система вентиляции будет обладать должной герметичностью и прочностью.
• Пластиковые изделия сравнительно недорогие и, в отличие от металлических, не подвержены коррозии.
• Благодаря разнообразию форм и размеров элементов, легко сконструировать воздуховоды любой конфигурации.
• Малый вес изделий упрощает и удешевляет процедуру закрепления воздуховодов.

Среди недостатков можно акцентировать внимание на таких моментах:

• По их мнению некоторых специалистов часть выделяемых полимерами вредных веществ будет вместе с воздухом проникать в помещение, следовательно, даже несмотря на клятвенные заверения производителей касательно безупречной экологичности таких труб, лучше использовать пластик исключительно для отвода воздуха.
• Пластиковые трубы не обладают большим запасом прочности и уязвимы к механическим воздействиям.
• При движении воздушных масс по пластиковым трубам неизбежно возникает трение, что приводит к накоплению на внутренних стенках статического электричества. Наэлектризованная поверхность начинает вести себя подобно магниту, интенсивно притягивая к себе частицы пыли и грязи, в которых быстро начинают селиться всевозможные грибки, микробы и плесень.

Следовательно, строительство системы вентиляции из канализационных труб представляется оправданным в первую очередь по экономическим соображениям. Кроме того, такая вентиляция будет отличаться хорошими эксплуатационными характеристиками, и исправно прослужит не один десяток лет.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Способы резки

Существует несколько основных способов резки, которые напрямую зависят от используемого инструмента. Прежде всего, резать изделия можно:

• Ножом для эффективной резки металлопластиковых труб. Нож в данном случае должен использоваться самозатачивающийся.
• Ножовкой по металлу. Простейший метод, который, однако, потребует от исполнителя больших усилий и времени. К тому же края могут получиться рваными.
• Ножницами.
• Труборезом.

При использовании некоторых инструментов края разреза получаются достаточно неровными, а частицы материала могут впоследствии стать причиной засорения. Лучшим способом считается применение специальных ножниц, которые ровно отрезают, не оставляя рваных краев. Такими ножницами можно разрезать объекты диаметром до 40 мм.

Для изделий большего диаметра лучше выбрать труборез. Труборезы бывают телескопические и храповые. Первый тип основан на работе специального ролика, прокатывающегося по всей длине окружности. Второй тип больше напоминает ножницы, так как использует рычажную систему с двумя рукоятками.

Прочие правила использования канализационных труб

При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.

Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети

Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой

Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.

Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет

В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.
