Циркулярные (круглопильные) станки по дереву

Виды циркулярных станков

Существуют несколько классификаций циркулярных станков. Первая и наиболее существенная это по истории происхождения оборудования. Возможно она и выглядит необычно, но именно с такой и стоит начинать знакомиться с разновидностями оборудования:

  • Станки промышленного производства;
  • Станки кустарного производства.

Производители оборудования, в свою очередь делят станки на следующие классы:

  • Переносные станки;
  • Станки, использующие поставку;
  • Стационарные циркулярные пилы.

По назначению оборудование условно можно разделить:

  • На станки универсального бытового назначения;
  • Станки профессионального назначения.

В зависимости от задач, которые может решать устройство можно сделать такую классификацию:

  • Круглопильные станки для продольной распиловки;
  • Круглопильный станок с торцовочной кареткой;
  • Многофункциональное устройство;

Что касается размеров, то это может быть и мини версия циркулярки для использования в квартире или доме, может быть переносная модель для установки на столе или на специальной подставке. А может быть и полноразмерная модель, требующая для установки на специально подготовленный фундамент.

Настольная мини циркулярка, благодаря небольшим размерам может применяться как основное оборудование для занятий моделированием или для создания поделок. Круглопильный форматный станок обычно имеет внушительные размеры и предназначен для раскроя листового материала. Для универсальных и многофункциональных моделей большую роль играет наличие вспомогательного оборудования, позволяющего делать не только продольный, но и поперечный рез материала.

Характерные особенности ручных и настольных циркулярных пил

Второй разновидностью инструмента является настольная циркулярная мини-пила. Она имеет меньшие габариты, чем предыдущий вариант. Такой тип устройства отличается мобильностью, способностью обрабатывать заготовки шириной до 60 см. Глубина пропила такого инструмента равна 4-7 см. Недостатком такого инструмента является повышенный уровень вибрации при работе устройства, что негативно отражается на качестве распиловки.

Циркулярный мини-станок представляет собой ручной инструмент, который характеризуется мобильностью и возможностью обрабатывать заготовки в разных плоскостях. Такая пила отличается небольшой мощностью и нуждается в периодическом отдыхе. Ручной инструмент имеет ограниченный спектр работ.

Настольная циркулярная мини-пила имеет меньшие габариты, чем стационарный вариант

К тому же устройству свойственен низкий уровень безопасности, что проявляется в близости рук к работающей поверхности, неполной защите пильного диска, необходимости наблюдать не только за процессом резки, но и за положением электродвигателя, чтобы снизить вероятность перекоса реза и отдачи инструмента.

Более дорогостоящим оборудованием данного типа является ручная циркулярная пила с возможностью стационарной установки. Корпус агрегата массивный, но безопасный. Инструмент имеет специальную платформу, при помощи которой пила устанавливается на станок.

Типы инструмента в зависимости от глубины распила и материала заготовки

В зависимости от интенсивности использования циркулярные пилы классифицируются на подвиды. Инструмент может быть бытовым и профессиональным. Первый вариант устройств выполняет расширенный спектр работ, однако он может функционировать непрерывно не более 15 минут, после чего необходимо обеспечить перерыв в работе инструмента на такой же период.

Бытовые устройства делятся на малые, средние и большие станки. Циркулярная пила первого типа выполняет распил глубиной 4-4,6 см, второго – 5-5,5 см, третьего – 6,5-7 см.

Циркулярки делятся на малые, средние и большие станки

Профессиональные циркулярные пилы могут работать непрерывно в течение всего рабочего дня. Они способны обрабатывать материал разной жесткости и любого размера. Глубина распила, выполняемая таким инструментом, равна 6,5-14 см.

В зависимости от характера выполнения работ и материала обрабатываемой поверхности различают стационарные циркулярные пилы по дереву, инструмент по металлу и погружной тип устройства. Пилы по дереву осуществляют распил деревянных элементов под разными углами.

Циркулярная пила по металлу является универсальным инструментом, который отличается повышенной мощностью и приспособлен работать с различными режущими дисками. Это могут быть стандартные абразивные варианты и изделия повышенной прочности. Такой универсальный инструмент может обрабатывать трубы, профили, листы из металла, заготовки из дерева, фанеры и пластика.

Погружная циркулярная пила имеет подвижный пильный диск. Режущая кромка инструмента опускается в центр заготовки, начиная распил с этого места, выполняя сквозные отверстия.

Погружная циркулярка имеет подвижный пильный диск

Важно! Благодаря возможности настроить глубину реза с высокой точностью, можно не только осуществить сквозной распил, но и выполнить прямые или фигурные желоба, пазы и щели

Обзор некоторых моделей

При выборе дисковой или ленточной пилы по дереву для дома или производства стоит обращать внимание не только на цену, но и на производителя. Каждая компания имеет разные уровни репутации за счет качества изготовляемой продукции

Поэтому два станка разных производителей при одинаковых характеристиках могут иметь значительную разницу в цене.

Самые востребованные распиловочные станки:

  • Сборка происходит на территории Китая, что позволило снизить затраты на производство. Отличное соотношение цены и качества. Главная сложность при покупке – большое количество подделок. Поэтому лучше обращаться к официальным дистрибьюторам;
  • Один из лидеров рынка. Большой ассортимент моделей. Различаются по мощности, набору функций. Отзывы характеризуют продукцию фирмы как качественную и надежную, за счет чего она имеет высокую цену;
  • Специализируется на производстве профессионального оборудования. Представлено более десятка станков для деревообработки, среди которых есть модели для пилорам;
  • Компания специализируется на любительской категории для бытового пользования. Не выдержит больших объемов работ, за счет чего имеет низкую стоимость;
  • «Энкор». Выпускает продукцию под маркой «Корвет». В ассортименте промышленные, бытовые распиловочные модели;
  • «Зубр». Компактное оборудование для бытового пользования;
  • «Калибр». Широкая линейка моделей разной мощности для любительского пользования.

Помимо вышеперечисленных компаний, на рынке большой ассортимент новых, которые имеют хорошее соотношение цены и качества, но не успели заслужить достаточный уровень доверия.

Технические характеристики круглопильных станков

Основные технические характеристики, на которые следует обращать внимание при выборе циркулярного деревообрабатывающего станка:

  • мощность;
  • глубина пропила;
  • число оборотов вращения шпинделя;
  • размер рабочего стола;
  • станина (сталь, чугун, штампованный лист);
  • наклон пилы, (90º, 45º);
  • напряжение (220 В, 380 В).

Теперь разберем некоторые из них в отдельности.

Чем больше мощность, тем больший объем работы можно выполнять на циркулярном станке, также это позволяет не снижать обороты при пилении, устанавливать диски увеличенного диаметра, если таковые позволяет конструкция оборудования, кроме того повышается рабочий ресурс изделия.

Глубина пропила влияет на размер заготовки и пиление под углом.

Число оборотов вращения шпинделя – чем больше, тем выше качество и скорость пропила распиловочного станка.

От размера рабочего стола зависит какой размер заготовки можно обработать.

Немаловажной характеристикой циркулярных станков является материал станины станка. В более мощных, тяжелых и профессиональных моделях обычно используется закрытая стальная столешница, благодаря которой улучшается сбор пыли и уменьшается шум от пильного полотна и электрического мотора

На облегченные же циркулярные пилы часто устанавливаются литые чугунные станины. Утяжеленная конструкция снижает вибрацию и сохраняет настройки точными дольше, чем аналогичная со штампованными стальными крыльями.

Напряжение. Электрические двигатели более 2 л.с. обычно используют три фазы питания 380 В, менее мощные чаще всего обходятся однофазным питанием 220 В. Поэтому перед выбором оборудования необходимо уточнить сколько фаз у вас имеется в месте подключения данного станка.

Преимущества и недостатки

К преимуществам можно отнести:

  • относительно простое исполнение станков;
  • удобство в эксплуатации;
  • высокая надежность при работе зимой;
  • в циркулярном станке можно долгое время эксплуатировать несколько пил, для их обслуживания не нужен дорогое заточное оборудование;
  • высокая производительность.
  • Среди основных недостатков можно выделить следующие:
  • большой объем отходов в связи с тем, что ширина пропила дисковыми пилами составляет 6-7 мм;
  • недостаточно чистый пропил из-за вибрации диска;
  • затачивать пилы сможет только обученный специалист.

https://youtube.com/watch?v=yu4QL2DvTX8

В настоящее время одной из популярных моделей циркулярных станков является JTS-600XL. С его техническими характеристиками можно ознакомиться в паспорте.

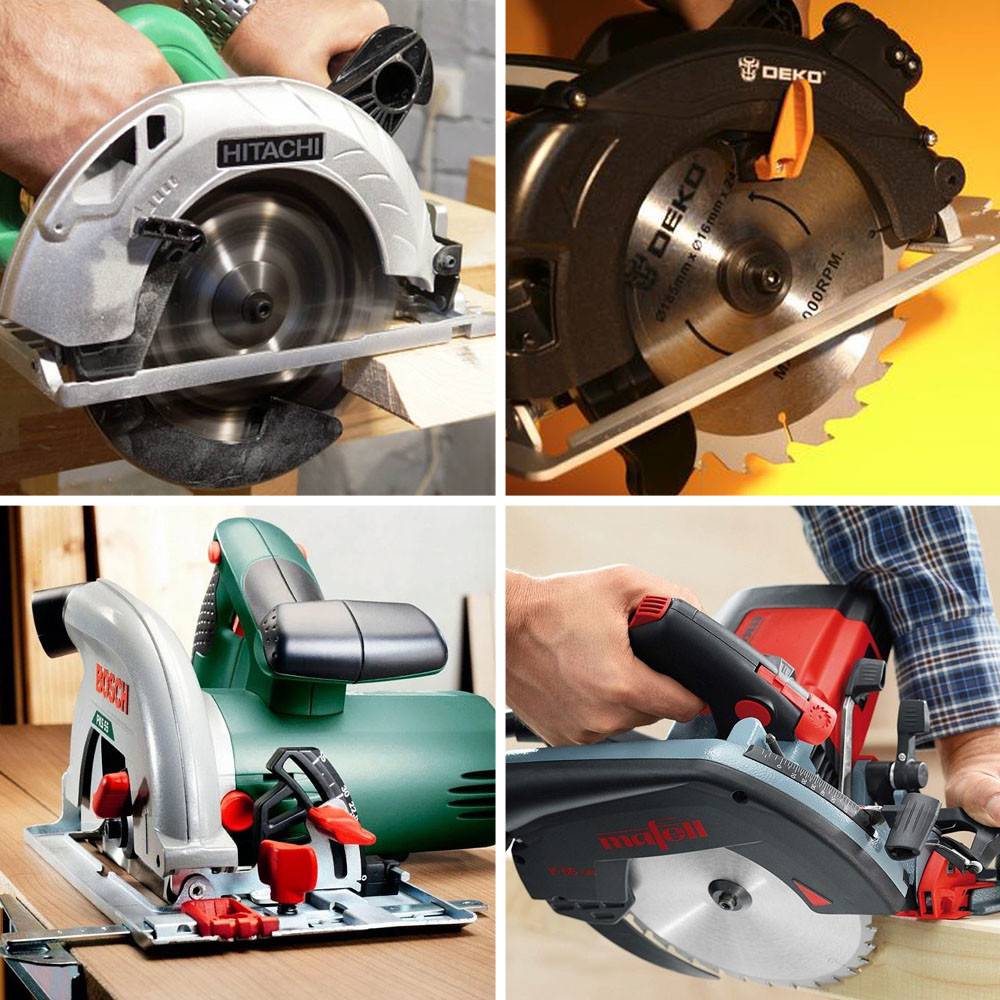

Ручная циркулярная пила

Это удобный инструмент
с высокой производительностью. Существует большой выбор ручных моделей
циркулярных пил с разными характеристиками.

Определяющими
параметрами этого инструмента являются:

1. Мощность

Основной параметр
инструмента. Он зависит от мощности установленного двигателя. Пилы с мощным
двигателем обрабатывают пиломатериалы с высокой плотностью, а при этом не
требуют частых перерывов в работе.

Условно пилы группируют
по мощностям:

  • низкая мощность — до 800 Вт;
  • средняя мощность — до 1300 Вт;
  • высокая мощность — более 1300 Вт.

Для каждого вида работ
выбирают ручную циркулярную пилу нужной мощности.

Для бытовых
непродолжительных работ подойдёт маломощная недорогая модель. При небольшом
строительстве достаточно иметь пилу со средней мощностью. Если предстоит
выполнить большой объём работ по распиловке материалов, то выбирают мощную и
дорогую модель.

2. Скорость вращения диска

От скоростных
параметров диска зависят характеристики циркулярной пилы.

При высокой скорости облегчается работа с инструментом. В этом случае производительность работы более высокая, а распил более качественный. Однако из-за высокой температуры в точке реза оплавляются края материала. По этой причине на больших скоростях не работают с плавкими материалами. Для этих материалов используют инструмент с регулируемой скоростью пильного диска.

3. Размер диска

Пильный диск — это
элемент, который во многом определяет возможности инструмента. Обычно его
подбирают под толщину пиломатериалов. Выбор дисков ограничивает мощность
двигателя, установленного на пиле. Инструмент с мощным двигателем имеет более
сложную начинку, больший вес и высокую стоимость.

4. Глубина реза

При обработке
пиломатериалов диск погружается на разную глубину в заготовку. Чтобы сделать
полный распил, глубина погружения должна быть больше толщины заготовки. Глубина
погружения зависит от выступа диска из опорной плиты.

У каждой модели своя
глубина распила:

  • до 5 см — распил маломощного инструмента;
  • до 7 см — средний универсальный распил;
  • до 14 см — глубокий распил профессиональной модели.

5. Угол наклона диска

Чтобы расширить
возможности инструмента, предусмотрена функция наклона пилящего элемента.
Прежде всего, такая функция необходима профессиональным моделям. Механизм
наклона опорной плиты меняет угол фиксировано или плавно от 30 до 55°.

6. Качество платформы

От надёжности подошвы
пилы во многом зависит надёжность всего инструмента. Опору оценивают по
устойчивости пилы и возможности длительно удерживать диск в нужном положении. К
платформе крепят механизмы, которые устанавливают параметры реза. Если опорная
плита искривлена или есть люфт, то снижается качество реза.

Как правило, платформу
для бытовой модели пилы штампуют из стали, а вот профессиональную пилу
комплектуют более надёжной литой опорой.

7. Дополнительные приспособления

Каждую модель ручной
пилы оснащают дополнительными приспособлениями, которые обеспечивают
безопасность работ и повышают качество распилов.

Чаще всего применяют
следующие полезные дополнения:

блокировка случайного запуска — устанавливают дополнительную кнопку, которая блокирует основной выключатель. Запуск возможен только при одновременном нажатии двух кнопок;

расклинивающий нож — защищает диск от заклинивания, которое обычно происходит во время продольных резов. Нож толще диска, а устанавливают его сзади пильного полотна;

муфта скольжения — при любой остановке диска вал двигателя благодаря муфте продолжает вращаться. Таким способом защищают обмотки электродвигателя от перегорания;

защита от перегрузки — электронная схема срабатывает от вредных пульсаций питающего напряжения;

плавный пуск — обороты диска увеличиваются постепенно. Таким способом продлевают срок службы электродвигателя;

лазерная указка — выполняет функции направляющей шины. Разрез получается точным и ровной формы.

Техническая характеристика устройства

Знание технических характеристик круглопильного станка и его дополнительных функций позволит успешно справиться с распилом различного сырья.

  1. Глубина пропила отражает размер обрабатываемой заготовки.
  2. Мощность станка определяет его производительность.
  3. Частота вращения шпинделя влияет на качество распила, чем она выше, тем распил чище.

Дополнительные функции, которыми может быть оснащён агрегат, увеличивают не только производительность труда, но и срок эксплуатации устройства:

  • Если при резке требуется отсутствие опилок, то функция их сбора будет важна. Станок оснащается для этого специальными патрубками.
  • Точный рез позволяет выполнить функция лазерного указателя.
  • Полезной при работе является функция блокировки агрегата от случайного включения.
  • Обеспечивает безопасность, и продлевает срок эксплуатации прибора функция плавный запуск.
  • Для того чтобы начать резку обрезной доски или другой заготовки с любой позиции у некоторых моделей есть функция контроль погружения.

Круглопильный станок с кареткой

Такое устройство предназначено для продольного и поперечного раскроя досок, брусков, древесного, плитного и листового материала. Также возможен раскрой под углом.

К главным особенностям такого станка можно отнести:

  • можно установить минимальный пропил от 0 мм для раскроя ламината, прорезки пазов, выборки четвертей
  • вместо пилы можно установить пазовые фрезы для создания фальцовки
  • стол, выполненный из стали, усилен профильными трубами. Даже при таком малом весе он отличается высокой жесткостью, ведь шлифованная сталь обладает вдвое меньшим сопротивлением трению, вследствие чего улучшается работа станка с автоподатчиком
  • рабочий узел состоит из чугунного корпуса на чугунном кронштейне
  • габариты машины дают возможность применять станок на строительной площадке и даже перемещать через дверные проемы
  • при желании клиента габариты стола можно увеличить, можно поставить большую каретку с телескопической ногой, а также изготовить металлобетонную станину.

Для того, чтобы точно распилить заготовку поперек волокон и под углом необходима торцовочная каретка с увеличенным ходом. Габариты каретки дают возможность монтировать и торцевать длинномерные заготовки. Каретка обязательно оснащена направляющей линейкой.

Правила безопасной эксплуатации

Циркулярный круглопильный станок является одним из самых опасных видов домашнего оборудования. Прежде чем приступить к работе, необходимо освободить рабочее пространство вокруг него и проверить прочность установки устройства на станине.

При работе рекомендуется иметь одежду, защищающую руки и ноги. Для защиты глаз и лица необходимо одеть защитную маску или защитные очки.

Для распиловки древесины берутся заготовки длиной не более чем в два раза превышающие длину рабочей поверхности циркулярки. Если есть необходимость обработки заготовок большей длины, то в обязательном порядке применяется каретка продольной подачи.

Следуя этим простым правилам, можно довольно просто подобрать для дома оптимальный вариант оборудования и в короткие сроки научиться выполнять несколько технологических операций.

Преимущества циркулярных станков по дереву

  • Роспуск пиломатериалов происходит с максимально возможной скоростью: шестиметровый ствол распиливается в среднем за 10 секунд;
  • высокий процент выходного материала, подходящего для обработки радиальным методом;
  • высокое качество выходного материала: ровный распил, четкая геометрия;
  • высокая производительность промышленных станков (до 16 кубометров обрезной доски за смену);
  • режут грязные, покрытые смолой стволы, твердые породы дисками с твердосплавными зубцами;
  • индивидуальный распил, не требующий дополнительных сортировок пиломатериалов;
  • невысокие расходы на пильные диски: на пару лет активного использования достаточно 4 качественных кругов.

Применение многопильных станков

Многопильные станки применяются для распила бревна на доски дисковыми пилами. По сравнению с рамными многопилами дисковые многопильные станки имеют большую производительность и высокую точность распила, что обеспечивает более высокое качество получаемого пиломатериала. Многопильный станок MRS-120  предназначен для роспуска 2-х, 3-х, 4-х кантного бруса на обрезной пиломатериал заданного сечения. Применяется в лесопильных производствах средней мощности в качестве станков второго ряда, а также в столярных производствах в качестве прирезного станка для панелей. Высокая точность геометрических размеров за счет применения гусеничной подачи.

Многопильные станки ДК-150 и ДК-150Ш предназначены для прямолинейной распиловки досок и брусьев на обрезные доски с постоянной механической подачей одновременно несколькими пилами. Станок может использоваться как пилорама 2-го ряда.

Конструкция предусматривает установку до 7 дисковых пил. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал нижнего расположения консольного типа. Настройка на различную ширину пиления производится приставочными кольцами между пилами.  Подача материала осуществляется верхними и нижними подающими и приемными вальцами. Механизм подачи состоит из привода подачи (электродвигатель, ременная передача, редуктор ременной передачи и вальцы — верхние и нижние) и узла подъема для настройки верхних вальцов на высоту обрабатываемой детали.

Многопильный станок ДК-160 применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда.

Станки ДК-160  отлично подходят для массового роспуска бруса. Ширина распила в 410 мм является достаточной для роспуска бруса даже от лесопильных рам. Высота пропила 160 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 10 пильных полотен. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи.

Одновальный многопильный станок ЦМ-150(К) предназначен для прямолинейной продольной распиловки обрезных и необрезных досок и брусьев на заданный размер по ширине. Применяется на деревообрабатывающих предприятиях, лесопильных заводах, строительных площадках и других деревообрабатывающих производствах. Станина сварной конструкции, рамного типа, является жёсткой основой станка и служит для размещения и крепления всех сборочных единиц. Шпиндель пильного вала приводится во вращение от электродвигателя через клиноремённую передачу. На валу установлен набор пил, между которыми втулки, изготовленные в зависимости от ширины выпиливаемых заготовок. Подача заготовок — вальцовая, состоящая из двух нижних неподвижных вальцов и двух верхних подпружиненных вальцов, настраиваемых по высоте. Подающие вальцы приводятся в движение от автономного электродвигателя через ременную передачу и редуктор посредством цепной передачи. Механизм предохранительных упоров (когтевая защита) обеспечивает защиту от обратного вылета заготовок и обрезков.

Недостатки циркулярных станков

  • Стоят достаточно дорого, к ним необходимо обслуживающее оборудование (для заточки пил), которое также недешево;
  • заточку пил можно доверить только опытным работникам, иначе процент отходов повысится, качество продукции упадет;
  • цена пильного диска может достигать 700 у.е. Ее хватает на 3000 кубометров обрезной доски. Разводить диск необходимо 1 раз в 7 дней, точить в холодное время года 2 раза в смену, в теплое — 1 раз;
  • диск толщиной 4 мм выполняет распил толщиной 5,5 мм, выдавая коэффициент выхода готовой продукции не более 53%. Диски толщиной 3,6 и меньше увеличивают выход до 58%, но для их эффективного использования необходим профессиональный заточник.

Виды станков

Электрическая стационарная циркулярная пила – это достаточно крупногабаритный распиловочный агрегат со значительными коэффициентами производительности и мощности. Они используются обычно на средних и крупных производствах и заводах для вспомогательных операций. А в домашней мастерской и небольшом производственном цеху такое оборудование может пригодиться и в качестве основного деревообрабатывающего станка. Высокая скорость вращения пильного вала этих станков обеспечивается довольно мощным мотором, что дает возможность резать даже твердый материал без перегруза.

Настольный циркулярный станок, как и многие деревообрабатывающие станки для дома можно установить на верстаке, а затем без каких-либо трудностей и сопутствующих проблем демонтировать для использования в другом месте или его хранения.  Обычно вес данного оборудования не превышает 25 килограмм, что подтверждает его мобильность.

Стационарный бытовой круглопильный станок Bosch PTS 10

Как в стационарном исполнении, так и в настольном варианте есть оборудование бытового и профессионального класса. Отличия профессиональных станков помимо стоимости заключаются обычно в более качественном их исполнении, а соответственно имеют больший рабочий ресурс, в наличии некоторых дополнительных принадлежностей и так далее.

Также существуют многопильные круглопильные станки. Они обычно используются в том случае, когда необходима продольная распиловка дисковыми пилами 2-х кантных и 3-х кантных брусьев на обрезные доски и 4-х кантный брус. На многопильных циркулярных станках можно делать заготовки разных габаритов, заранее установив положение пил. Важным преимуществом многопильных круглопильных станков является достаточно высокая точность пропила. Достичь это получилось благодаря значительному увеличению прочности данного оборудования.

Назначение

Циркулярные станки в основном классифицируются как деревообрабатывающие, но на них можно делать распиловку и пластмасс, и даже асбестоцементных плит. Но все же, они предназначены для распиловки досок, раскроя древесно-стружечных и древесноволокнистых плит, а также фанеры.

Бытовые, впрочем, как и профессиональные станки могут быть:

  • Переносными;
  • На подставке;
  • Стационарными.

Для выполнения несложных операций с небольшими заготовками обычно используется только пила, без дополнительного оборудования и приспособлений. А вот для таких работ, как раскрой плит ДСП в комплекте к станку необходимо применять еще и каретку или специальный форматный стол, чтобы распилить габаритный лист материала.
