Что лучше болгарка либо плиткорез

Электрический или ручной плиткорез?

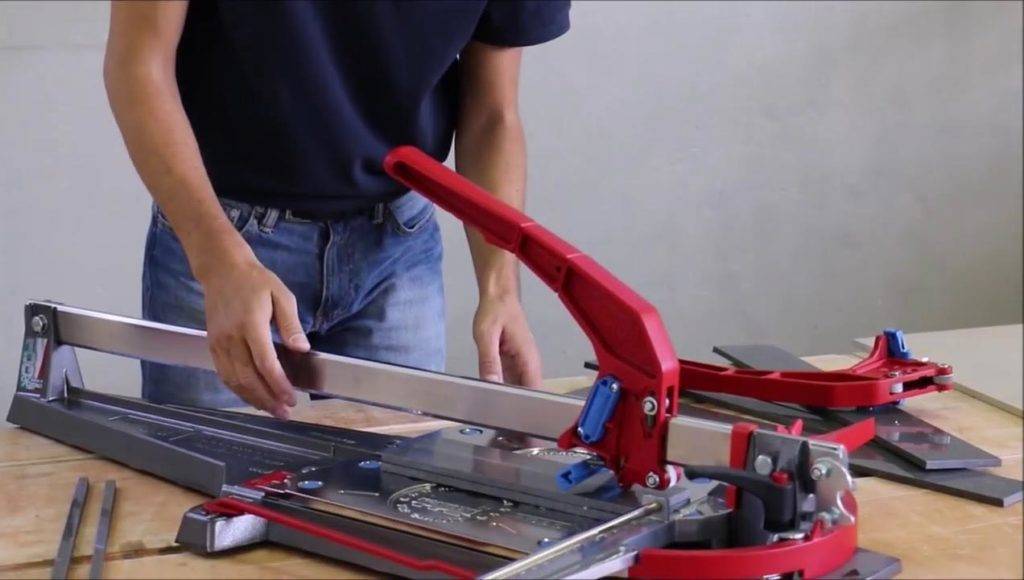

Ручной плиткорез

Ручной плиткорез используется дли плитки, толщиной до 1,5 сантиметров. Его конструкция следующая:

Существуют механические, роликовые плиткорезы, а также инструмент на подшипниках.

  • Роликовые – именно твердосплавный ролик является режущим элементом;
  • Механические – разрезают материал при помощи жесткой каретки (для плитки средней толщины);
  • На подшипниках – такие инструменты подходят для резки очень прочной плитки (до 1,6 см толщиной). У плиткорезов мягкий ход, поскольку есть втулки на 2 подшипниках.

Плюсы ручных плиткорезов:

  • Мобильность, небольшой вес (до 9 кг);
  • Для пользования плиткорезом не нужно отводить целое помещение или большой стол, достаточно небольшого пространства на полу;
  • Такие инструменты независимы от электроэнергии, экономичны;
  • Их можно использовать при любых погодных условиях, даже высокой влажности.

Функциональность. Плиткорезы могут откусывать небольшие фрагменты от края, делать надрез, по которому плитку разламывают вручную или разрезать керамику полностью. Хороши и дополнительные насадки: к примеру, валики и кусачки для фигурных надрезов, круговые режущие элементы. Для домашних работ вполне хватает механического плиткореза, а вот для больших объемов рекомендуется выбирать электрический. Качественные модели имеют различные опции: предотвращение крошения и скалывания, микрорегуляция толщины материала, измерительные линейки – весьма полезно для начинающих мастеров.

Материал. Желательно чтобы в механизме и корпусе плиткореза отсутствовали пластмассовые детали – такие изделия менее стойкие к износу и точную обработку не гарантируют. Корпус инструмента должен быть выполнен из прочного металла, проверьте, удобна ли ручка – лучше выбирать прорезиненные изделия. Плиткорез не должен быть маленьким: оптимальная длина – 35-40 сантиметров, иначе вам будет попросту неудобно им пользоваться.

Цена вопроса. Откровенно бюджетные модели хороши для редких работ. Если денег на электрический плиткорез не хватает, лучше выбрать качественный ручной: он должен быть универсальным (и для напольной, и для стеновой плитки). Хорошо зарекомендовали себя модели с подшипниками – они движутся более плавно.

Основной недостаток ручных плиткорезов – ограничения по толщине и длине плитки. Вряд ли ими можно обработать клинкерную плитку или отрезать тонкие фрагменты кафеля (возможны сколы и разломы). Большой объем работы ручным инструментом вы вряд ли осилите, но как инструмент для копилки домашнего мастера – это то, что нужно!

Технические характеристики

Основной деталью ручного плиткореза является режущий ролик. Со временем он может притупляться, от этого качество резки ухудшается. Не стоит пробовать провести его повторную заточку, надо просто заменить ролик новым.

В дорогих моделях указанный элемент имеет алмазное покрытие, что увеличивает срок его службы и точность проведения работ.

Плиткорезы разных конструкций: а – пластинчатые: 1 – плитколом; 2 – плитка керамическая; 3 – резец для резки плиток; 4 – победитовый резец; 5 – упор; 6 – основание; б – стержневой плиткорез: 1 – стержень; 2 – пластинчатая пружина; 3 – регулировочный винт; 4- победитовый резец; 5 – резиновый валик; 6-направляющий уголок; в – роликовый плиткорез: 1 – стол; 2 – подвижная рамка; 3 – головка резака с роликом; 4 – кронштейн; 5 – пробка; 6 – каркас; 7- рукоятка подающего ролика; 8 – струбцина; 9 – узел стопорения; 10 – резиновый подающий ролик.

Угломер позволяет делать рез под любым углом. Дорогие модели могут иметь такие функции, как предотвращение крошения кромки, микрорегуляция толщины плитки, ограничение движения скользящих лапок.

Почти все плиткорезы имеют один недостаток: от края материала они не отрезают около 4-5 мм. В таком случае надо использовать болгарку или кусачки.

Виды ручных плиткорезов:

  • роликовые модели;
  • механические плиткорезы;
  • инструменты на подшипниках.

Наиболее простую конструкцию имеют роликовые модели, в которых ролик сделан из твердого сплава, с его помощью и проводится резка.

Механические модели имеют каретку высокой жесткости. Это позволяет с их помощью проводить точную резку и работать с плиткой высокой прочности.

Инструмент на подшипниках используется для резки материала, толщина которого превышает 15 мм. Он отличается плавностью хода, которую обеспечивают два подшипника.

Основные преимущества ручного плиткореза:

  • энергонезависимость, что позволяет его использовать в любом месте. Данный инструмент можно использовать при очень высокой влажности, где использование электрических моделей запрещено;
  • сравнительно небольшие габаритные размеры, работать с ним можно на любом столе или на полу;
  • небольшой вес, всего 1-2 кг, что позволяет его легко перемещать.

Как правильно резать плитку?

Перед тем как приступить к работе, надо надеть перчатки и защитные очки. Необходимо проверить состояние плиткореза. Если режущий инструмент изношен, то его надо заменить.

При работе с ручными моделями перед началом резки на направляющую раму наносят несколько капель масла. Сначала линия надреза отмечается при помощи маркера.

Проводить рез надо с лицевой стороны, делать это надо одним быстрым движением. Резец надо передвигать двумя руками равномерно и не сильно надавливать на него. Сначала усилие должно быть минимальным, к середине плитки оно увеличивается и в конце снова уменьшается. Лучше всего потренироваться на ненужной плитке, чтобы научиться правильно работать плиткорезом.

Для разделения плитки используются специальные губки. Нажимать на плитку надо равномерно с обеих сторон. Для получения ровного края его можно обработать шлифовальным камнем, наждачной бумагой или болгаркой.

Как выбрать ручной плиткорез

Когда человек разбирается в характеристиках плиткореза, ему проще подобрать инструмент для выполнения определенных задач. Ручные модели отличаются простым устройством. Состоят они из станины, на которой надежно закреплены направляющие элементы. По ним передвигается каретка с резаком.

Все ручные плиткорезы имеют сходное основное устройство

Станина

Элемент представляет собой металлическую площадку, на которой закреплены рабочие узлы. Она должна быть надежной, не вибрировать. Жесткость станины указывает на первый признак хорошего качества инструмента. Если основание будет вибрировать во время резки, плитка расколется.

Длина платформы

Осуществляя выбор ручного плиткореза, на этот параметр обращают внимание в первую очередь. От длины станины зависит, какого размера плитку можно резать

Оптимально не экономить, а приобретать длинный инструмент. На нем можно резать стеновой кафель маленького размера и большую напольную плитку.

Плавность передвижения каретки

Ручные модели бывают с подшипниками и без них. Первый инструмент отличается плавным ходом каретки. Рез получается ровный без пропусков и двойных линий. Отсутствие подшипников ухудшает плавность хода. Однако такие плиткорезы многие хозяева покупают из-за бюджетной стоимости. Проверить его можно только в работе. Для этого разрезают пару плиток. Каретка должна хорошо скользить по направляющим, а заготовка разламываться точно по линии реза.

Совет! Лучше раскошелиться на дорогой ручной инструмент с подшипниками. В будущем он окупится, может, пригодится для выполнения наемных работ.

Резак

Режущим элементом ручного плиткореза выступает ролик. Выполнен он из твердосплавной стали. Со временем он затупляется. Заточить ролик нельзя. По мере износа его просто меняют.

Дополнительные элементы

Производители оснащают разные модели поворотными линейками, настроечными элементами регулировки по толщине разрезаемого материала. Все эти функции улучшают качество реза, но стоят такие плиткорезы дорого.

На видео пример обзора ручного плиткореза:

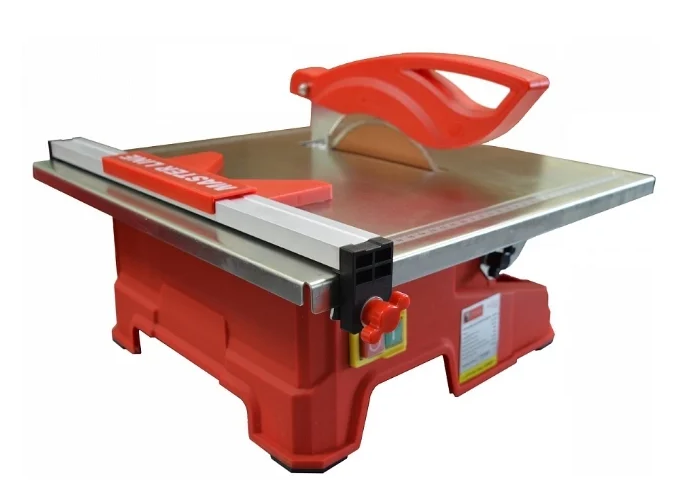

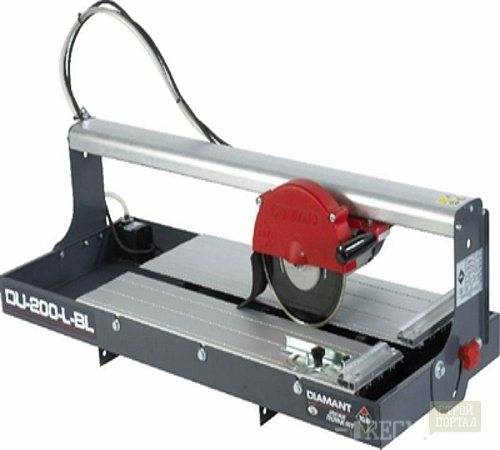

Лучшие электрические плиткорезы

Керамическую плитку, толщина которой превышает 15 мм, резать с помощью механических инструментов становится довольно таки проблематично, потому что необходимо прикладывать усилия значительно большие, чем позволяет нажатие руки. Поэтому для этих целей применяются электрические плиткорезы, внешне похожие на циркулярную пилу. Они состоят из рабочего стола и непосредственно режущего инструмента.

Такие устройства позволяют делать как прямые резы, так и под углом 45 градусов. Так как плитка режется насквозь, то отсутствуют такие дефекты, как сколы и прочие, характерные для ручного механического инструмента. Электрические плиткорезы делятся на два типа: с верхним или нижним расположением привода. Первый тип пользуется большей популярностью за счет большего функционала.

С помощью подобного оборудования можно резать не только плитку, но и более серьезные материалы, например:

  • естественный и искусственный камень;
  • бетон;
  • стекло;
  • гранит.

1. Makita 4101RH

Данное устройство представляет собой один из лучших электрических плиткорезов по надежности. Его характеристики позволяют ему находиться на лидирующих позициях в ТОП 10. Максимальная глубина распила в 35 мм позволяет использовать его при раскройке практически любого отделочного материала.

Достоинства:

  •  наличие прерывателя замыкания;
  • допустимый диаметр алмазного диска 110-125 мм;
  • наличие водяного охлаждения;
  • проработанная система охлаждения;
  • мощность 860 Вт;
  • скорость вращения 13800 оборотов в минуту.

Недостатком можно назвать относительно высокую стоимость, которая оправдывается тем, что за эту цену приобретается один из лучших электрических плиткорезов.

2. Messer M125

Данное устройство создано для резки изделий и поверхностей из камня. По качеству плиткорез находится на лидирующих позициях. Максимальная производительность и длительный срок эксплуатации обеспечиваются системой подачи воды, которая охлаждает рабочую зону, позволяя работать достаточно долго без риска испортить алмазный диск. В целях безопасности она оснащается системой защиты от удара электрическим током. Данный аппарат является лучшим электрическим плиткорезом с работой от сети.

Из достоинств можно отметить:

  • мощный двигатель на 1200 Вт;
  • наличие дополнительного кожуха на диске;
  • возможность установки вогнутого диска для фигурной резки;
  • удобные рукояти;
  • достойная комплектация.

Недостатком также можно считать разве что стоимость, которая доступна далеко не каждому.

3. DIAM ML-180/700

Этот плиткорез является одним из лучших в сочетании цена – качество. С его помощью можно достаточно быстро, эффективно и качественно осуществлять распил плиток. Его можно применять для раскройки керамики и керамогранита. В зависимости от материала можно устанавливать различные варианты дисков. Этот хороший электрический плиткорез с работой от сети обладает относительно компактными, высокой эффективностью и низким уровнем шума.

Из других достоинств аппарата можно выделить:

  • отсутствие ограничений на длину распила;
  • возможность резать под углом 45 градусов;
  • диаметр диска 180 мм;
  • можно снимать фаску;
  • стол с качественным оцинкованным покрытием;
  • максимальная глубина реза 34 мм.

Недостатком можно назвать несъемную ванночку.

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Изготовление инструмента происходит в следующей последовательности.

  1. На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
  2. На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
  3. Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
  4. В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:

Технические характеристики ручного плиткореза

Базовой деталью каждого плиткореза, является режущий ролик, изготовленный из твердой сплавленной стали. Качество резки становится хуже по мере затупления ролика. Его нельзя заточить как обычный нож, а только заменить. Более дорогой инструмент оснащен роликом с алмазным покрытием. Он более долговечный и позволяет делать сверхточный рез.

Есть и такие плиткорезы, имеющие поворотную линейку, при помощи которой, можно сделать рез под необходимым углом. Качественные плиткорезы разных известных фирм производителей имеют всевозможные опции:

  • микрорегуляцию толщины материала,
  • ограничения движения скалывающих лапок,
  • предотвращение крошения кромки.

Одним недостатком практически всех плиткорезов является тот факт, что они не отрезают примерно 4-5 мм от краев плитки. И тогда приходится использовать специальные кусачки или болгарку.

Плиткорезы бывают трех видов:

  • которые делают надрез, а мастер разламывает руками плитку;
  • полностью разрезают материал;
  • откусывают небольшие куски от края.

А так же:

  • кусачки, при помощи которых, можно сделать фигурные надрезы в плитке до 8 мм;
  • отдельно режущий валик для выполнения прямых или фигурных надрезов до 15 мм.
  • электрический плиткорез позволяет разламывать на точные части плитку с толщиной до 40 мм.

Подводя маленький итог, можно сказать, что для укладки плитки дома на кухне или в ванной вам подойдет ручной плиткорез механический для надрезов до 15 мм, а если вы собираетесь работать профессионально, тогда вам понадобится электрический плиткорез для надрезов с глубиной до 40 мм.

И еще один совет: перед тем, как решить какой ручной плиткорез купить, просмотрите все имеющиеся фото и видео в интернете о возможностях и способах работы каждого вида существующих плиткорезов.

Что потребуется для изготовления плиткореза

Основным элементом самодельного плиткореза является болгарка. Так как необходимости нет в резке толстого материала, электроинструмент удобнее использовать с маленьким диском. Отлично подойдет УШМ на 115-150 мм. Причем диск потребуется с алмазным напылением. Другим плитку разрезать невозможно.

Маленькую УШМ удобнее приспосабливать на плиткорез

Если есть готовый стол, его используют вместо станины. В противном случае его тоже придется изготавливать из куска стальной плиты. Раму приспособления сваривают из трубок или профиля. Для фиксации самой болгарки потребуются болты, хомуты.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

  1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
  2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
  3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
  4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
  5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
  6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
  7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Подбираем диски

Для резки плитки подойдут стальные сухорезы с алмазным напылением или каменные круги. Алмазные диски подбираются сегментированные или сплошные, но для длительности и эффективности процесса важнее интенсивность напыления.

Сегментированный алмазный круг имеет равномерные, направленные от кромки к центру прорези, как бы разделяющие окружность на сегменты. При помощи такого диска можно резать керамическую плитку, а также изделия из натурального камня и керамогранита. За счет имеющихся прорезей получается воздушное охлаждение. Это помогает избежать перегрева и продлевает срок эксплуатации сухореза. Только резка керамогранита болгаркой с сегментированной насадкой сопровождается большим количеством сколов.

Если нужно резать кафельную плитку, не оставляя зазубрин, то следует взять сплошной диск. При его использовании можно не только избежать появления сколов, но и обработать отрезанную кромку. Такой инструмент идеален для работ по камню. Сплошная поверхность позволяет избежать ненужной детонации во время процесса, а сами фрагменты нарезать быстро и ровно.

Для угловой шлифовальной машинки можно подобрать каменные круги. По стоимости они дешевле алмазных, но и срок службы у них короче. При работе этот диск постепенно стирается, и его следует менять на новый. К примеру, резка кирпича болгаркой может сопровождаться не только большим количеством пыли, но и 2–3-кратной сменой рабочего круга. Но зато можно не бояться появления сколов или зазубрин – каменными дисками режем материал ровно и гладко. Правда, при истирании круг может подпортить кромку, поэтому нужно следить за его состоянием.

Современная промышленность предлагает специальное приспособление для работы с камнем, керамогранитом, бетоном и мрамором – это насадка на ушм slider mechanic. Ее универсальность поможет справиться с резкой плитки даже новичкам. Слайдер поможет получить фрагмент необходимого размера с ровными краями и без сколов. Им намного проще выполнить криволинейные разрезы и отверстия.

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Если вы раньше не занимались подобными работами, то лучше заранее составить чертежи. Это позволит выполнить работу быстро и более качественно.

Изготовление инструмента происходит в следующей последовательности.

  1. На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
  2. На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
  3. Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
  4. В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:

Преимущества использования ручных плиткорезов

Многие мастера – отделочники достаточно часто используют для резки плитки именно механические модели, выявляя в работе с ними следующие преимущества:

  • Отсутствие шума. Достаточно громкий шум в электроплиткорезе возникает от работы двигателя и от контакта плитки с диском, вращающимся на высокой скорости. Так как в механическом плиткорезе эти детали отсутствуют, то и шум, воспроизводимый таким инструментом, значительно ниже. Это становится особенно актуально в многоквартирном доме или когда в доме, где проводится ремонт, есть маленький ребенок.
  • Энергонезависимость. В отличие от других типов плиткорезов, в механических разрезание плитки происходит под воздействием мускульной силы режущего, поэтому для функционирования таких моделей не нужно электричество.
  • Надежность конструкции. В механическом плиткорезе минимальное количество деталей, которые могут сломаться. Это обусловлено простотой конструкции. При правильном выборе, такой инструмент прослужит достаточно долго.
  • Небольшая масса.В среднем имеет массу от 2 до 10 кг, что позволяет без усилий перемещать устройство с места на место.
  • Дополнительные комплектующие. В частности, так называемая «балеринка», позволяющая просверлить отверстия в плитке.
  • Возможность резки стекла. Не основная функция, но некоторые механические плиткорезы могут резать стекло.

Виды плиткорезов

На сегодняшний день на рынке представлено несколько вариантов станков, которые предназначены для обрезки плитки. Условно их можно разделить на две группы: механические и электрические. Первые используются в том случае, если речь не идет о промышленных масштабах работы.

Скажем, для ремонта в своей квартире достаточно вооружиться механическим инструментом. А вот если ремонт – это профессиональная деятельность, то лучше один раз приобрести хороший электрический инструмент.

При использовании механического инструмента источник питания не нужен. Всю работу осуществляет человек, приводя в действие несложный механизм. Такие станки не рекомендуют использовать в том случае, если толщина плитки больше 1.5 см. Есть модели, предназначенные для работы с керамической плиткой, длина которой не превышает 40 см.

Как правило, такой инструмент без проблем справляется с настенной плиткой, ширина которой составляет в среднем 8 мм. Но срезы получаются далеко не идеальными. Есть многофункциональные станки, при помощи которых можно не только разрезать плитку на части, но и вырезать круглые отверстия.

Механические плиткорезы, в свою очередь, делятся на настольные и ручные. Настольные станки предназначены для того, чтобы делать прямые срезы. Их можно зафиксировать на столе и использовать как стационарный инструмент. Небольшой вес оборудования позволяет использовать его и в качестве переносного станка. При помощи ручного плиткореза можно делать фигурные вырезы.

Электрические станки целесообразно использовать в том случае, если нужно работать с толстой плиткой или же работы не ограничиваются обрезанием 10-20 плиток. Электрические плиткорезы имеют достаточно большой вес, что усложняет их транспортировку.

Статья по теме: Защита кабелей и проводов от грызунов, кошек и собак

При выборе электрического оборудования стоит обратить внимание на наличие емкости для воды. Если такового не имеется, то во время резки керамической плитки будет много пыли

Наличие емкости с водой частично решает эту проблему. К тому же такой инструмент будет служить дольше.

Плиткорезы имеют разную ценовую политику. Это инструмент, на котором не стоит экономить. Дешевые станки не будут долговечны. Да и срез, сделанный на таких станках, смотрится не особо эстетично. Если же не хочется отдавать кругленькую сумму, то можно сделать плиткорез своими руками. Причем можно сделать как механический станок, так и электрический.

Как сделать плиткорез из болгарки

Все элементы плиткореза фиксируют к станине. По этой причине именно с нее нужно начинать. За основу подойдет верстак. Он должен быть прочный, ровный, не расшатанный. При отсутствии такового собирать самодельный плиткорез из болгарки придется с нуля. Станину проще всего сварить. Из прямоугольно листа стали толщиной минимум 5 мм болгаркой вырезают столешницу. Ножки приваривают из трубок или уголка. Для устойчивости предусматривают распорки.

Совет! Высоту ножек станины рассчитывают с учетом своего роста, чтобы за новым плиткорезом не горбатясь можно было заниматься работой.

Когда стол будет готов, приступают к сборке самого плиткореза:

  1. Стол является только опорой будущего плиткореза. На его поверхности нужно создать рабочую площадку. Состоит она из двух металлических пластин, между которыми оставляют зазор 10 мм. По нему будет проходить алмазный диск во время резки кафеля.
  2. Металлические пластины надежно фиксируют к столу. Между ними и столешницей образуют зазор. По размеру его должно хватать, чтобы при максимально опущенном состоянии болгарки во время резки плитки диск не касался верстака. Иначе он искромсает столешницу. Для образования зазора из трубок сваривают каркас.
  3. С одного бока рабочей площадки приваривают из стальной пластины держатель для УШМ. С одной стороны элемента посередине сверлят отверстие. С противоположной стороны пластины сверлят от 3 до 7 регулировочных отверстий. Они нужны для изменения высоты болгарки, то есть, регулировки глубины погружения диска в прорезь рабочей площадки.
  4. К редуктору УШМ болтами фиксируют кусок металлического уголка, предварительно просверлив в нем отверстия. К уголку приваривают полосу толщиной минимум 8 мм, шириной – 50 мм. На другом ее конце сверлят отверстие. Его болтом соединяют с одним из регулировочных отверстий на пластине, приваренной к рабочей площадке. На полосе отмечают место сверления. Оно должно совпадать с отверстием на противоположной стороне пластины. После сверления в два соосные отверстия вставляют болт, затягивают гайкой.
  5. После фиксации болгарки проверяют ее ход. Из регулировочного отверстия вынимают болт. Металлическая полоса вместе с болгаркой будет проворачиваться на втором болтовом соединении. Удерживая за рукоятку, проверяют, чтобы электроинструмент алмазным диском погрузился в прорезь рабочей площадки. Выставив нужную глубину методом подбора соосного регулировочного отверстия, вставляют болт, фиксируют механизм.
  6. Когда болгарка будет зафиксирована, с другого бока рабочей площадки из уголка устанавливают подвижной ограничитель. По нему будут подавать плитку во время резки.

Чтобы осуществить сборку подобного плиткореза из болгарки своими руками, чертежи не нужны. Все предельно просто и ясно. Приспособление испытывают в работе. Используя ограничитель, на рабочую площадку плиткореза укладывают плитку. Включают УШМ, пытаются сделать рез. Если плитка толстая и ее полностью не прорезает, регулировочным механизмом увеличивают глубину погружения алмазного диска.

Второй вариант плиткореза подразумевает крепление болгарки под столешницей. На поверхность рабочей площадки выступает только часть алмазного диска. Плиткорез по устройству напоминает пилу по дереву – циркулярку. На поверхности рабочей площадки устанавливают из уголка ограничитель. По нему подают плитку на вращающийся алмазный диск.

Если болгарку закрепить под столешницей, плиткорез будет похож на циркуляционную пилу по дереву

Нагляднее показан на видео плиткорез из болгарки своими руками:
