Диагностика карбюратора walbro(самая частая поломка)

Как понять, что требуется регулировка карбюратора?

Существует несколько признаков, которые могут говорить о некорректной работе прибора Walbro. Карбюратор в этих случаях необходимо отрегулировать. Если двигатель бензопилы запускается с большим трудом и сразу же после запуска глохнет, причина этого явления в неоптимальной топливной смеси. Другими словами, она излишне бедная. Также карбюратор требует настройки, если внезапно пила стала потреблять слишком много топлива. Еще один из признаков – больше количество выхлопных газов. Это сигнал о том, что смесь сгорает не полностью. Она слишком богата. Могут быть нарушены крепления настроечных винтов. Это случается из-за сильных вибраций и различных дефектов защищающего колпачка. Данное явление встречается очень редко в продукции Walbro. Карбюратор после этого можно легко отремонтировать. Еще одна проблема – засор. Часто каналы карбюратора, диффузор и полости могут загрязняться из-за некачественного горючего или неисправного воздушного фильтра. Слишком изношенные поршни двигателя тоже влияют на работу карбюратора. В этом случае настройка карбюратора Walbro если и поможет решить проблему, то только временно. В данной ситуации необходимо выполнить капитальный ремонт мотора.

Как снять карбюратор с бензопилы?

Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.

Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.

В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:

Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
Демонтируем воздушный фильтр.
Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

L — регулирование количества подачи топлива на небольших оборотах
H — регулирование количества подачи топлива на больших оборотах
T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
Беспроводной прибор нужно поднести к свече
Теперь нужно взять в руки отвертку, и приступать к регулировке
Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
Теперь нужно погазовать на протяжении 8-10 секунд
Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

https://youtube.com/watch?v=fwa4t-Uu3kk%3F

Безопасное регулирование карбюратора

Правильная экономичная работа пилы в целом зависит от настройки её параметров. Регулировка бензопилы базируется на трёх основных элементах для правильного запуска двигателя:

правильное сжатие;
правильная искра;
правильное топливо.

Полезно также знать 3 общие проблемы бензопил:

Свечи зажигания, недорогие и легко заменяемые.
Топливные линии, недорогие и не слишком сложные для замены.
Карбюраторы, возможна только корректировка либо полная замена, стоимость нового, китайского производства, примерно 10 долларов США.

Газовую линию можно протестировать с помощью датчика, аналогичного тому, которым пользуются для проверки автомобильных шин. Он имеет конический резиновый наконечник, который прижимается к отверстию Spark Plug. Дёргая верёвку стартера, можно получить данные от прибора. Затем проверить провода, которые переходят в переключатель «ON — OFF». Они должны быть плотными и не касаться металла двигателя.

Карбюраторы бензопил могут иметь просачивание прокладок, деформированных клапанов и плохих топливных мембран насосов, заменяющихся с помощью заводского ремонтного комплекта.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

H: отвечает за работу главного жиклера и регулирует максимальные обороты.
L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное

ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Базовая настройка Husqvarna’s 236

Необходимо регулярно настраивать бензопилу Husqvarna, чтобы обеспечить хорошую производительность и предотвратить повреждение, вызванное нерегулярным двигателем. Три винта на карбюраторе хускварна 236, 361 используются для точной настройки двигателя, чтобы обеспечить плавную работу.

Основные требования настройки:

Фильтр воздушный должен быть чистым. При карбюраторе с загрязнённым воздушным фильтром пила будет выдавать слишком обеднённую топливную смесь

Это может привести к серьёзному повреждению двигателя.
Цепь не должна быть натянута больше, чем на 0, 2 дюйма.
Замена H — иглы или нужного карбюратора полностью: осторожно ввинтите новую H — иглу в нижнюю часть и поверните её против часовой стрелки.
Запустите двигатель. При необходимости отрегулируйте скорость холостого хода с помощью T — образного винта.

Ремонт И Настройка Карбюратора Бензопилы Walbro Wt

Настройка и устранение дефектов при работе карбюратора бензопилы

Функционирование бензинового двигателя (ДВС) бензопилы базируется на сжигании топливно-воздушно-масляной консистенции. Чтоб смешать бензиново-масляную смесь с воздухом, а в окончании порционно подать ее в камеру сгорания, на движках устанавливают достаточно сложное по собственной конструкции устройство — карбюратор. Совершая покупку новейшей бензопилы карбюратор уже имеет заводские опции, но с течением времени они сбиваются, и устройство, контролирующее подачу горючего, требуется опять настраивать. Не зная, как устроен карбюратор, и даже не понимая механизм работы данного модуля, выполнить правильную его настройку будет проблематично.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и последующих главных узлов:

цельнолитого корпуса, сделанного из легкого дюралевого сплава;
диффузора, размещенного у входа в карбюратор;
жиклеров, особых клапанов, созданных для регулировки подачи горючей консистенции;
распылителя;
поплавковой камеры.

Настройка карбюратора на бензопиле

Настройка карбюратора бензопилы дальше необходимо использовать тахометр, то есть в целом она работает и развивает мощность и вроде можно работать. После таких настроек необходимо что-нибудь распилить. Чтобы проверить работу на высоких оборотах.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

На что стоит обратить внимание, при работе?

В первую очередь, на обогащение смеси, увидеть это можно по выхлопу

Когда мы выкручиваем винт Н или винт Л против часовой стрелки, обращаем внимание на выхлопную систему. Если в процессе работы у нас начинает отсюда идти сизый дым, это значит смесь мы сделали слишком богатую

Она приведёт к нагару на кольцах, и к нагару на свече.

Если у нас выхлоп с очень сильным треском — это у нас идёт детонирование, обеднённая смесь. Слишком бедная смесь может привести к перегреву двигателя и соответственно к прогоранию поршней, к износу цилиндра и выгоранию свечи.

Именно поэтому используется тахометр, чтобы настроить минимальные обороты холостого хода и максимальные обороты, холостого хода.

Какие тахометры выбрать

Что касается тахометров. То существуют тахометры производство STIH, ЭХО это достаточно дорогие, и очень хорошие тахометры. И там ни нет каких лишних проводов, которые нужно подсоединять к аппарату. Тахометр просто прикладываются к пиле и считает обороты штука хорошая, но дорога. Есть китайские аналоги. Так как пила ПИТ китайская то и тахометр можно приобрести китайского производства. Тахометр присоединяется к высоковольтному проводу, с помощью провода от тахометра, он просто на него наматывается. Включаем прибор и проводиться настройка.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

Отсоедините верхнюю крышку и снимите ее.
Аккуратно достаньте мембрану топливного насоса.
В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
Открутите нижнюю крышку.

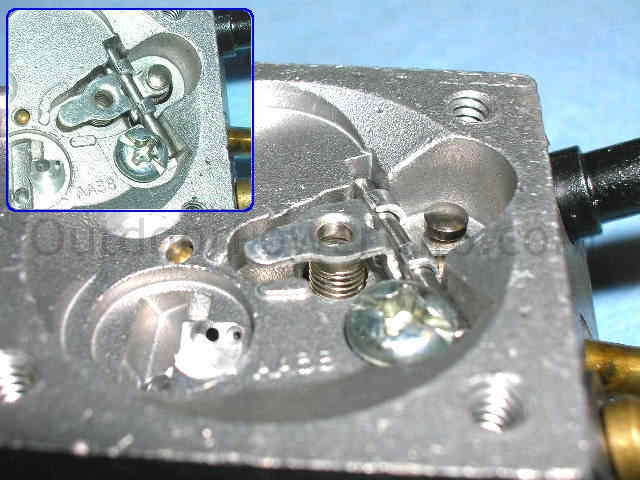

Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

пила не заводится и глохнет;
инструмент не заводится;
инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
достаем иглу;
если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
опору коромысла монтируем обратно на иглу;
отжимаем пружинку и выжимаем фиксирующий болт;
ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
вставляем 2 болта в адаптер и ставим его на место;
закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Устройство карбюратора бензокосы

Читайте так же

Основа карбюратора бензокосы – алюминиевый корпус. В нем расположен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор оснащен топливными каналами. Из них втягивается топливо при помощи потока воздуха.

Снаружи на карбюратор устанавливают:

насос топливный;
систему жиклеров;
систему регулировки смеси топлива с воздухом;

Диагностика карбюратора Walbro(самая частая поломка)

Диагностика карбюратора walbro на бензопиле AL-KO.Частая и неприятная поломка.

https://youtube.com/watch?v=bfn4dcmjL7E

Правильная настройка

Регулировка карбюратора бензопилы и бензокос имеет решающее значение для цепных пил и других двухтактных двигателей. Корректировка, которая даёт слишком богатую смесь, приведёт к тому, что пила будет иметь недостаточную мощность, к увеличению количества углерода и может повредить двигатель. Правильная настройка карбюратора позволит производить максимальную мощность оборудования, продлевать рабочий цикл двигателя, производить минимальные выхлопы, работать плавно и бесперебойно. Большинство цепных пил имеют три крепёжных винта карбюратора:

Остановка дроссельной заслонки — регулировка, определяющая, насколько клапан дроссельной заслонки остаётся открытым, когда спусковой механизм дроссельной заслонки высвобождается. Если эта настройка установлена малой, двигатель заглохнет при отпускании триггера дроссельной заслонки.
Регулировка низкоскоростного топлива (L) — регулировка, которая контролирует топливо на холостом ходу.
Высокоскоростная регулировка топлива (H) — контролирует долю топлива при номинальной скорости работы. Это самая важная настройка.

Следует отметить, что в некоторых конструкциях цепных пил отсутствует высокоскоростная регулировочная игла. Эти пилы имеют так называемую неподвижную струю, которая устанавливается заводом. Карбюраторы с неподвижной струёй используются, чтобы запретить оператору устанавливать самостоятельно регулировку, что может повредить пилу. К сожалению, такие заводские настройки часто не позволяют пиле достичь максимальной производительности.

Как проверить герметичность?

Шланг подачи горючего надевают на входной канал измерительного прибора. Затем открывается кран, если он есть. Далее грушей в полость карбюратора накачивают определенное количество воздуха. При этом манометр должен показать не менее 0,4 bar. Если через некоторое время давление останется таким же, тогда у вас исправный карбюратор Walbro. Ремонт необходим, если давление падает. Здесь может быть несколько причин.

Это неисправность мембраны топливного насоса. Она может быть повреждена. На ней возникают дыры или разрывы. Устраняется неисправность путем замены мембраны на новую, из ремкомплекта.

КАРБЮРАТОРЫ WALBRO

Место неисправности: Ось дроссельной заслонки Вид неисправности: Сильный износ мест трения оси в корпусе карбюратора

Причины неисправности: Попадание пыли, играющей роль абразива, длительная эксплуатация. Последствия: Подсос воздуха через увеличенные зазоры.(были случаи обламывания сильно изношенной оси и засасывание обломка в двигатель – последствия можно представить.)

Вот такие неисправности возникают в карбюраторах наиболее часто. А вообще их может быть около 22000000 (можете сами проверить)

Хотел бы ещё добавить пару рекомендаций из собственного опыта.

При засорении каналов или жиклёров карбюратора в первую очередь нужно попытаться продуть подозрительные места сжатым воздухом. Если эта процедура не принесла ожидаемых результатов, то в 99% случаев помогает мойка в бензине в ультрозвуковой ванне. В домашних условиях можно использовать ванны для чистки и промывки ювелирных изделий или очков (продаются в магазинах оптики).

Следующая рекомендация: по возможности не применяйте касторовое масло. Но если другого выхода нет, то придётся перед длительными паузами в эксплуатации, тщательно промывать карбюратор — очень велика вероятность залипания лепестков всасывающего и выпускного клапанов топливного насоса.

Что касается настроек и регулировок карбюратора – все они сводятся к правильной настройке максимальных оборотов и оборотов холостого хода двигателя, которые даются в инструкции по эксплуатации к двигателю. (обычно указывается количество оборотов, на которое необходимо выкрутить регулировочные винты (или иголки) от полностью ввёрнутого состояния ). Естественно для этого потребуется тахометр (опический – считающий количество пересечений винтом оптического луча или считающий импульсы высокого напряжения, поступающие на свечу зажигания). Конечно можно использовать и обычный механический, но он имеет большую погрешность.

Дать какие – то конкретные рекомендации по настойкам карбюратора не представлятся возможным, так как это зависит от того, какой конкретно двигатель рассматривается и какой моделью карбюратора оснащён двигатель. Поэтому повторюсь – следуйте указаниям инструкции по эксплуатации.

Надеюсь эта статья поможет Вам правильно эксплуатировать и при необходимости обнаружить и устранить возможные неисправности карбюратора.

Желаю вам удачных полётов, заездов или заплывов .

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Восстановление китайских карбюраторов

Ремонт карбюратора бензопилы своими руками выполнить несложно, для этого нужно понимать принцип его работы. Если двигатель запускается, но быстро глохнет, скорее всего, проблема с карбюратором и необходимо выполнить восстановление его в соответствии с инструкцией завода изготовителя. Инструменты для настройки бензопилы:

Аллоновые ключи 7 / 16.
Игольчатые плоскогубцы.
Динамометрический ключ.
Топливный контейнер.
Рабочие перчатки.
Ветошь.

Перед началом работ необходимо снять острую цепь, чтобы не травмироваться во время ремонта. Порядок работ, характерный для типовой модели пилы:

Шаг 1: Освободить топливный бак. В хорошо проветриваемом помещении снять крышку топливного бака и вылить топливо в контейнер для хранения. Снять топливный колпачок.
Шаг 2: Используя шестигранный ключ, снять винты, удерживающие экран цилиндра на двигателе. Снять крышку и экран цилиндра.
Шаг 3: Отсоединить провод свечи зажигания и снять воздушный фильтр.
Шаг 4: Снять гайки крепления карбюратора. Используя драйвер гнёзд 7 / 16, снять две крепёжные гайки, которые крепят карбюратор к двигателю.
Шаг 5: Отсоединить корпус воздушного фильтра и настроить его работу. Вытянуть корпус воздушного фильтра из карбюратора.
Шаг 6: Вытянуть карбюратор от блока цилиндров

Делать это следует осторожно, чтобы не согнуть рычаг дроссельной заслонки или не повредить газовые линии. Сдвинуть карбюратор с крепёжных шпилек

Удалить газовые линии.
Шаг 7: Отсоединить рычаг дроссельной заслонки. Полностью вытащить карбюратор с монтажных шпилек.
Шаг 8: Поместить карбюратор на чистую рабочую поверхность и снять винты с нижней крышки. Отсоединить крышку. Очистить измерительную диафрагму и прокладку с нижней части карбюратора. Чтобы ускорить сборку, сделать цифровые фотографии деталей перед их снятием.
Шаг 9: Снять винт, крепящий иглу и рычаг подачи топлива. Очистить все входы в карбюратор сжатым воздухом. Дать карбюратору высохнуть в течение как минимум 10 минут.
Шаг 10: Собрать карбюратор (штиль 250). Установить иглу и рычаг карбюратора. Установить дозирующую диафрагму, прокладку и нижнюю крышку. Установить диафрагму насоса и верхнюю крышку.
Шаг 11: Заменить уплотнительную прокладку карбюратора. Подключить дроссельную заслонку. Повернуть карбюратор на монтажные шпильки и вставить его на место. Подключить топливопроводы.
Шаг 12: Заменить крепёжные гайки и затянуть их, чтобы уплотнить прокладку между двигателем и карбюратором. Во избежание повреждения прокладки, затянув крепёжные гайки, используют динамометрический ключ.
Шаг 13: Установить крышку воздушного фильтра и подключить свечу зажигания.
Шаг 14: Установить на место цилиндрическую крышку на цепную пилу. Заполнить топливный бак и можно начинать бензопилить.
