Дисковая пила с установкой в стационарное положение

Конструкция и материалы для стационарной пилы

Самодельная циркулярная пила своими руками может быть изготовлена путем закрепления ручного инструмента на устойчивом основании. В простейшем варианте устройство устанавливается на деревянных козлах или на столе, смонтированном из фанеры и досок. Инструмент закрепляется снизу фанерного листа, для зубчатого диска делается пропил в столешнице.

Параметры конструкции станка зависят от размера обрабатываемого материала. В соответствии с ним подбирается мощность ручного инструмента (800-1200 Вт или более). Для выполнения чистого среза лучше установить модель с частотой вращения 3000-4000 оборотов.

Для изготовления станка потребуются материалы из древесины, крепежные средства и инструмент:

Инструменты для изготовления самодельной циркулярной пилы.

фанера толщиной от 20 мм;доска для ребер жесткости и ножек (50×100 мм);наждачная бумага, столярный клей и лак;болты, саморезы, струбцины;рулетка, карандаш, линейка;электролобзик, дрель, шуруповерт.

Высота стола подбирается по росту мастера и обычно составляет около 1 м, длина столешницы зависит от размера материалов, которые планируется обрабатывать.

Лучшая ручная циркулярная пила

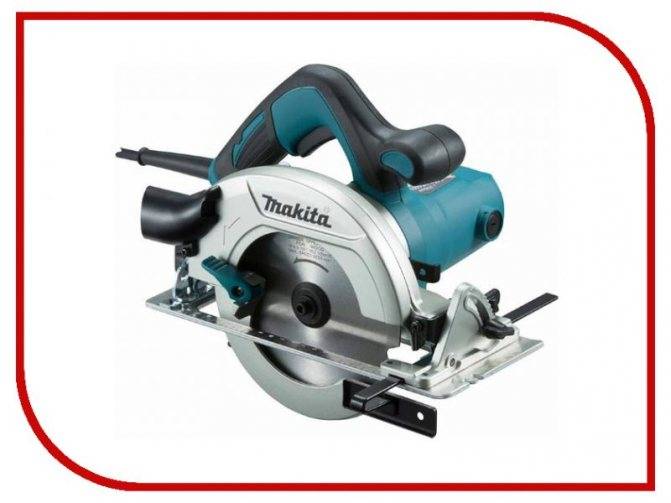

Модель Makita HS6601 предназначена для распиловки древесины, включая ее твердые породы. В основе находится электромотор на 1050 Вт, выдающий 5,2 тыс. об/мин и работающий от сети. На пилу устанавливается 165-миллиметровый диск, внутренний диаметр которого составляет 20 мм, что является очень распространенным размером, потому искать расходники долго не придется. Такая оснастка обеспечивает максимальную глубину распила вплоть до 55 мм, а значит, инструмент идеально подходит для распиловки доски-пятидесятки. Процесс замены диска упрощается за счет наличия функции блокировки шпинделя.

Циркулярная пила получила не только качественную сборку корпуса, но и эргономичный дизайн, модель относится к профессиональному классу инструмента. Компактная конструкция совместила удобные рукояти с прорезиненным покрытием для удобства хвата и возможность подключения пылеотсоса. В процессе работы можно выполнять рез под углами 90-45°. В последнем случае глубина пропила составляет порядка 37 мм. Для подключения к сети модель оснащена 2,5-метровым проводом. Инструмент с индексом J укомплектован кейсом.

Характеристики

Двигатель: мощность – 1,05 кВт.
Пильный диск: макс. обороты – 5,2 тыс. об/мин, Ø внешний – 165 мм, Ø посадки – 20 мм.
Пропил (макс. глубина) – 54 мм.
Угловой рез – до 45°.
Питание – 220 В.
Шум: 98 дБ.

Плюсы

качество сборки;
распространенный посадочный диаметр;
высота пропила оптимальна под большинство задач;
функция торможения двигателем;
есть параллельный упор.

Как осуществить выбор?

Выбирать пилу с возможностью крепления к столу нужно по тому же принципу, что и обычные циркулярные пилы.

Параметры, на которые необходимо обратить внимание:

Диаметр диска. определяется задачами, которые придется выполнять с помощью устройства. Ориентироваться надо на максимальную глубину реза, которая требуется.
Мощность двигателя. от этого параметра зависит возможность пилы совершать распиливание тем диском, который будет установлен. Нельзя использовать инструмент на полную мощность.
Опорная плита. должна быть выполнена из особо прочного материала, чтобы не сгибаться во время работы. Это позволит предотвратить аварийную ситуацию и заклинивание диска. Идеальным считается изготовление плиты из алюминия толщиной 4-5 мм. Но стоимость такой пилы значительно выше, в отличие от стальной подошвы. Обязательно надо проследить, чтобы на подошве были установлены ребра жесткости.

Мощность

Распилка древесины требует значительных усилий, поэтому эффективнее работа мощных пил. Да и срок службы инструмента будет дольше, ведь мощному двигателю требуется меньше усилий, он не перегревается. Вместе с тем, чем мощнее устройство, тем оно тяжелее. Но вопрос частично решается наличием настольной подставки.

Самые мелкие и слабые механизмы имеют мощность 1200 Вт, самые крупные 2500 Вт. Выбирать следует, исходя из режима использования инструмента.

Глубина пропила

Это тоже важный параметр, хотя он не очень разнится у крупных и мелких пил

Особое внимание следует обратить на максимальный пропил под углом. У современных моделей есть возможность пиления под градус

Значение распила под градус всегда намного меньше, чем по прямой, именно на этот показатель следует обращать внимание при поисках небольшой ручной пилы.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Прижимающая пружина

Все, кто часто пользуется дисковой пилой, могут в полной мере оценить полезность и даже необходимость этого приспособления, которое обеспечивает абсолютную точность обработки — и прежде всего при распиливании узких досок и брусков — и при этом позволяет держать пальцы на безопасном расстоянии от пилящего диска. Этой пружиной деталь прижимают к параллельному упору без риска заклинивания ее.

Такую пружину можно изготовить самому с помощью той же дисковой пилы. В качестве заготовки подойдет широкая планка из твердого тонковолокнистого дерева длиной от 40 до 50 см. Планку с одного конца срезают под углом 45 градусов. Затем делают несколько параллельных пропилов в скошенной торцевой части. В результате образуется своего рода гребенка. Хотя каждый ее зуб (толщиной примерно 5 мм) сам по себе довольно мягкий и эластичный, однако гребенка из 15-20 таких зубьев представляет собой надежную упругую опору.

Контропора

Прижимающую пружину закрепляют струбциной на рабочем столе с дисковой пилой таким образом, чтобы скошенная торцевая кромка располагалась параллельно пилящему диску. Вторую планку в качестве контропоры приставляют под прямым углом к прижимающей пружине. Планка надежно удерживает пружину, не позволяя детали сдвинуть ее. Наличие прижимающей пружины ни в коей мере не исключает использования защитного кожуха над пилящим диском.

Косая «гребенка» на конце широкой планки прижимает деталь к параллельному упору.

Изготовление стационарной циркулярки своими руками из дисковой пилы

На первом этапе надо определить основные технические характеристики. Начинают с уточнения параметров заготовок и объёмов работ. Если предполагается обработка древесины (без распиливания брёвен), достаточно рассчитывать на толщину среза до 5−9 см. Частоту вращения диска стационарной циркулярной пилы выбирают в диапазоне 4−5 тыс. об/мин.

Мощность электромотора советуют ограничить 1−1,2 кВт, чтобы не увеличивать потребление энергии

Однако надо обратить внимание не серийные изделия. В моделях бытового класса устанавливают силовые агрегаты от 1,4 кВт и более

Это позволяет выполнять сложные операции без чрезмерных нагрузок на технику. Дополнительным плюсом будет продление долговечности циркулярного станка по дереву, сделанного своими руками.

Важно! Обязательно надо учесть особенности сети: напряжение, количество фаз, параметры электропроводки.

Создание чертежей и изготовление своими руками стола для циркулярки

Конструкторскую документацию надо подготовить в обязательном порядке. Не нужно точно соблюдать все требования профильных инженерных стандартов. Однако простейшие чертежи «от руки» помогут правильно подготовить отдельные компоненты и выполнить сборку стационарной циркулярной пилы без ошибок. На их основе получится быстро написать список необходимых приобретений: деталей, инструментов, расходных материалов.

Комбинированное оборудование – стационарная циркулярная пила и фуганок

Для изготовления таких конструкций можно применить древесину твёрдых пород. Её обрабатывать проще, чем металл. Стол циркулярный своими руками делают по высоте будущего пользователя. Надо уточнить габариты с учётом личных предпочтений и максимальных размеров обрабатываемых заготовок.

Установка двигателя, вала, подъёмного механизма для циркулярки

Проще всего взять для основы ручной электроинструмент. В этом варианте основные функциональные узлы сделаны с применением фабричных технологий. Это позволяет без лишних трудностей обеспечить высокое качество обработки, надёжность и безопасность.

Самодельный стол для ручной циркулярной пилы (сборочная схема)

Если выбран вариант с применением отдельных комплектующих, надо обратить внимание на следующие важные детали:

Сделать качественный вал и шкивы вместе с ремнями привода самому будет сложно. Проще приобрести готовые изделия хорошего качества.
Аналогичным образом поступают при определении с механизмом подъёмного устройства. С его помощью перемещают диск либо столешницу с одновременным сохранением прямого угла между осевыми плоскостями этих частей.
Электродвигатель для циркулярной пилы лучше выбрать с питанием от сети 220 V для простоты подключения. Его монтируют на резиновых подушках для снижения уровня вибраций. Следует продумать эффективную защиту от пыли, но не преграждать доступ воздуха для охлаждения.

Монтаж электрических компонентов

Сборку этих частей циркулярной пилы стационарной своими руками выполняют при отключённом питании. Специальными мероприятиями блокируют случайную подачу тока в рабочие цепи. Для создания более совершенных конструкций применяют:

плавный пуск электромотора;
защиту силового агрегата от перегрузок (по температуре);
системы торможения;
дополнительные аварийные выключатели и блокировки.

Простейший вариант подключения двигателя к сети 220V

Особенности изготовления циркулярной пилы своими руками с двигателем от стиральной машины

Эти моторы не отличаются высокой мощностью. Поэтому придётся применить передаточный механизм, увеличивающий крутящий момент на оси диска.

Функциональный станок можно собрать из подручных средств за несколько часов

Для закрепления опорной планки в нужном положении автор проекта применил две струбцины. Из ДСП от старой мебели сделан достаточно прочный корпус. Внутри закреплён двигатель с ременным приводом на стандартный диск.

Обзор дисковой электропилы

Конструкция унифицирована, мало чем отличается у разных фирм-производителей:

Корпус. В нем расположены рабочие элементы;
Электрический двигатель. Отвечает за мощность;
Редуктор. Передает крутящий момент от электрического двигателя на пильный диск;
Пильный диск. Заменяемый модуль, подбирается исходя из материала для обработки;
Защитный кожух. Располагается над пильным кругом, защищает оператора от осколков и разрушения диска;
Стальное основание. Плоская площадка, предназначенная для получения ровной линии распила;
Расклинивающий нож. Расположен сзади пильного круга. Выполняет защитные функции.

Облегченные версии

Облегченные модели циркулярных станков нередко используются в домашних условиях и небольших мастерских. Станина таких устройств производится из стали или чугуна, при этом она полностью открыта. Некоторые модели оснащены съемными ножками, что очень удобно для транспортировки.

Другое отличие — подвеска, имеющая небольшую массу. Закрепляется эта часть снизу рабочего стола. Как правило, показатели мощности такого оборудования не больше 2 кВт, а питаются они от обычной сети в 220V. При этом предельная ширина обрабатываемой детали не превышает 90 сантиметров. Масса облегченных версий не превышает ста пятидесяти килограммов.

«Циркулярки» гибридного типа

Гибридные устройства характеризуются компактным корпусом, небольшой стоимостью и возможностью работы от бытовой электрической сети. Также они оснащаются закрытой станиной. Благодаря закрытым «внутренним частям», они функционируют гораздо тише своих облегченных аналогов.

Большая часть циркулярных пил гибридного типа может обрабатывать заготовки не шире 75 сантиметров.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Советы по уходу за электроинструментом

иметь дело с опасным инструментом

Работать циркулярной пилой необходимо исключительно в защитной одежде, перчатках и очках.

Прежде чем включить пилу в сеть, проверьте, что она находится в выключенном состоянии.

Если вам понадобится включить или выключить пилу, желательно это делать на «холостом ходу». Если это делать в условиях нагрузки, то это может привести к сокращению срока службы инструмента.

Следите за тем, чтобы нагрузка не превышала допустимого уровня. Для этого рекомендуется устраивать перерывы по истечении каждых 15-20 минут работы. Это позволит избежать перегрева двигателя.

Перед работой убедитесь, что заготовка надежно закреплена. Недопустимо, чтобы она болталась и прогибалась. В противном случае это может быть чревато для вас серьезными последствиями.

Следите за тем, чтобы вблизи рабочего места не было влаги.

Как устроена?

Конструкция ручной циркуляционной пилы отличается простотой и надежностью. Ее основными элементами являются:

Электродвигатель. Является силовой установкой пилы. Он приводит в движение пильный диск;
Корпус. Выполняет роль несущей конструкции, на которую монтируются все элементы циркулярки;
Рукоятка с накладкой. Служит для удобства выполнения работ, включения и удержания инструмента;
Опорная платформа. Необходима для удобного перемещения пилы по распиливаемой заготовке;
Защитный кожух. Защищает оператора при работе с инструментом и отводит стружку от рабочей поверхности.

Выбор инструмента

При выборе циркулярной пилы следует обращать внимание и учитывать особенности аппарата. Необходимо представить, для каких целей он приобретается и, зная их, изучить параметры конкретной модели

От внешнего диаметра модели зависят практически все остальные параметры циркулярки.

Глубина пропила, её максимальный размер под прямым углом — одна из характеристик пилы. Манёвренностью отличаются модели с пропилом от 50 мм до 65 мм. Они идеально подходят для основных операций. Для работы на них не нужно обладать исключительными физическими качествами.

Работать с небольшими заготовками из тонких материалов удобно на инструменте с малыми габаритами и низким порогом. Выпускаются аппараты с параметрами пропила 130 мм и более, это профессиональные модели. В таких случаях стационарная установка будет оптимальным вариантом для комфортной работы.

Мощность инструмента также связана с внешним диаметром диска. Чем он больше, тем мотор мощнее. При работе двигателя дисковая пила испытывает большие нагрузки, поэтому необходимо, чтобы машина имела запас мощности. Если его не будет, то это не только повлияет на качество работы, но и сам аппарат из-за перегрева выйдет из строя.

Почти у всех моделей вертикальное положение пильного диска. Угол наклона варьируется от 90 до 45°. Это осуществляется при помощи специального механизма, который оснащён градуированной шкалой.

Более жёсткая с хорошим сроком эксплуатации — это литая подошва. Многие предпочитают такое основание у инструмента, а не из штампованного металла.

При выборе модели хороши бы опробовать её в работе, что даст возможность правильно оценить товар.

Лучшая циркулярная пила по металлу

Makita 4131 – модель создана для распиловки металлопрофиля до 6 мм толщины и листовой стали, относится к профессиональному классу инструмента, оснащена крайне надежным электродвигателем на 1,1 кВт. Пила укомплектована 185-миллиметровым керамо-металлическим пильным диском, обладающим повышенной износостойкостью. Его внутренний диаметр – 30 мм, а обороты на холостом ходу доходят до отметки в 3,5 тыс., режущая оснастка при этом не прожигает металл и способна пилить любую низкоуглеродистую сталь, причем с высокой точностью. Регулировка глубины распила обеспечивается надежным, но в то же время простым механизмом, а максимальное значение этого показателя составляет 63 мм. Рез под углами не предусмотрен.

Для удобства работы модель оснащена кнопкой блокировки клавиши пуск, блокировкой шпинделя, что позволяет максимально удобно выполнять замену пильного диска. Оператор защищен от поражения током изоляцией токоведущих частей, соответствующей евростандартам. Пила получила эргономичные рукояти и возможность использования направляющей планки. Создан инструмент для работы исключительно с металлом, и его применение для распиловки древесины затрудняется плохим отводом стружки, адаптированным под мелкие металлические опилки.
