Драчевый напильник: определение и назначение

Виды насечек напильников

По числу насечек слесарные напильники делятся на шесть номеров: 0, 1, 2, 3, 4, 5. Номер насечки является показателем эксплуатационного назначения размерного ряда напильников по величине шага основной насечки.

Напильники с насечкой № 0 и 1, так называемые драчевые, имеют наиболее крупные зубья и служат для опиливания с точностью 0,2-0,5 мм деталей, имеющих припуск на обработку от 0,5 до 1 мм.

Напильники с насечкой № 2, так называемые личные, применяют для чистового опиливания деталей с точностью 0,02-0,15 мм, при этом припуск на обработку составляет от 0,1 до 0,3 мм.

Напильники с насечкой № 3, 4, 5, так называемые бархатные, применяют для окончательной отделки деталей с точностью от 0,01 до 0,005 мм, при этом припуск на обработку колеблется от 0,025 до 0,05 мм.

Напильники изготовляют из инструментальной углеродистой стали У13 или У13А и закаливают на твердость не ниже HRC 54-58.

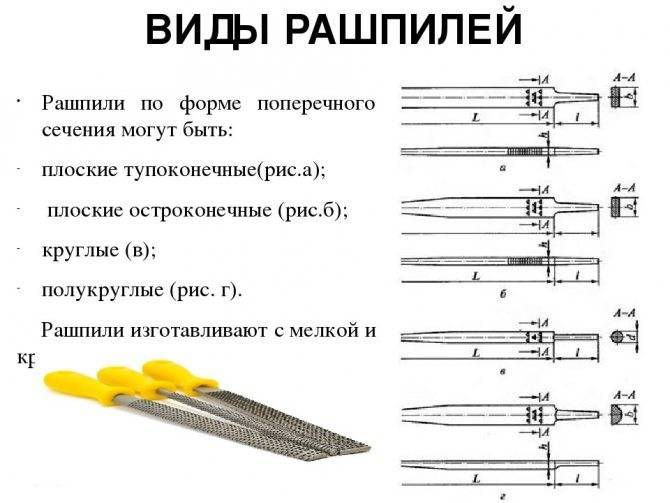

Рашпили отличаются от слесарных напильников насечкой, зубья у них большие короткие в виде пирамидок. Благодаря большим размерам зубьев и вместительным канавкам позади каждого зуба рашпили пригодны для опиливания мягких металлов. Зубья рашпиля расположены рядами, перпендикулярными его оси. Чтобы при опиливании не получалось канавок, ряды смещены друг относительно друга на половину шага между зубьями.

В медницком и жестяницком деле применяют рашпили общего назначения (ГОСТ 6876-54) для опиливания деталей из мягких металлов (алюминия, дюралюминия и др.). Рашпили общего назначения изготовляют четырех типов: плоские тупоносые, плоские остроносые, круглые и полукруглые. Рашпили всех четырех типов изготовляются длиной 250 и 350 мм.

Для изготовления рашпилей применяют инструментальную углеродистую сталь в основном марок У7А, У10А, закаливаемые до твердости HRC 35-40.

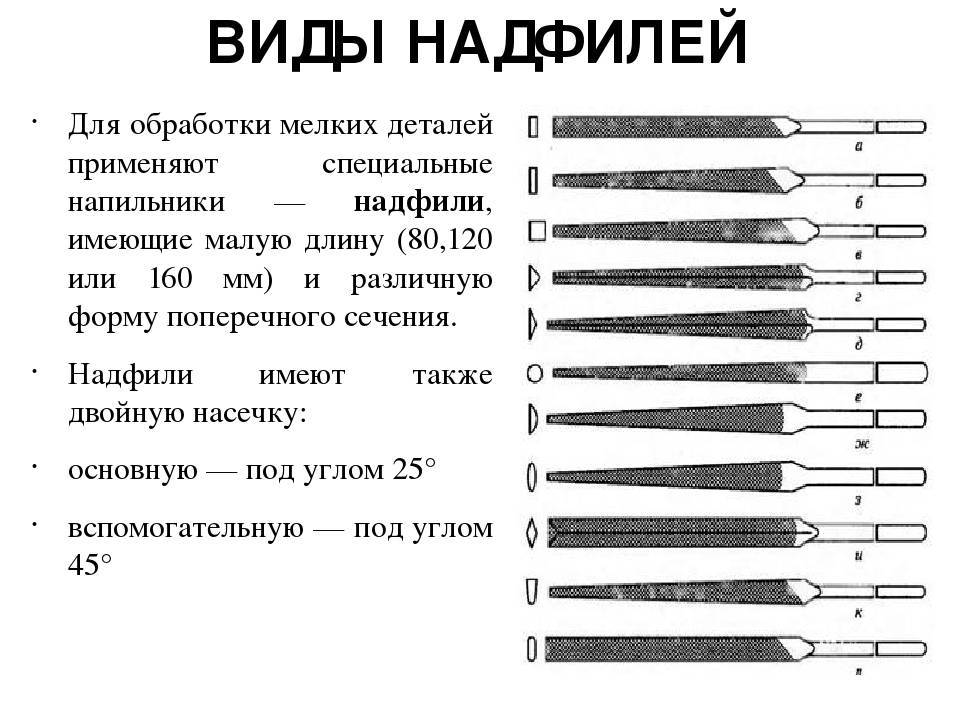

Самые мелкие напильники, так называемые надфили, предназначены для выполнения очень мелкой и точной работы. Они различаются по форме поперечного сечения и по числу насечек на один сантиметр длины напильника.

Надфили (ГОСТ 1513-67) изготовляют по форме поперечного сечения одиннадцати типов: плоские тупоносые, плоские остроносые, квадратные, трехгранные, трехгранные односторонние, круглые, полукруглые, овальные, ромбические, ножовочные и пазовые.

По числу насечек надфили делятся на шесть номеров: 1, 2, 3, 4, 5, 6.

Надфили плоские тупоносые, плоские остроносые, квадратные, трехгранные, круглые, полукруглые, ромбические, пазовые изготовляют двух размеров: по длине рабочей части 60 и 80 мм и длине хвостовика соответственно 60 и 80 мм.

Надфили трехгранные односторонние, овальные изготовляют трех размеров: по длине рабочей части 40, 60, 80 мм и длине хвостовика соответственно 80, 60, 80 мм.

Надфили ножовочные изготовляются трех размеров: по длине рабочей части 60, 80, 40 мм и длине хвостовика соответственно 60, 80, 80 мм.

Надфили изготовляют из инструментальной углеродистой стали У12 или У12А и закаливают до твердости HRC 54-60.

Напильник имеет деревянную ручку со стяжным кольцом, которое предохраняет ее от трещин при насаживании на хвостовик напильника. Ручка должна плотно насаживаться на хвостовик напильника, для чего в ней сверлят отверстие диаметром, соответствующим размеру средней части хвостовика, и глубиной, равной длине хвостовика. Затем нагретым докрасна хвостовиком старого напильника такого же размера выжигают отверстие точно по форме хвостовика на 2/3-3/4 его длины. При надевании ручки на хвостовик нельзя ударять молотком по напильнику, так как возможна поломка его режущей части. При правильном надевании ручкой ударяют о слесарный верстак до тех пор, пока она не сядет плотно на хвостовик. Насаживая ручку на хвостовик напильника, следят за тем, чтобы она была насажена без перекоса.

Ручки изготовляют из дерева (береза, бук) или прессованной бумаги. Деревянные ручки применяются чаще, так как они более практичны. Длина ручки должна быть в полтора раза длиннее хвостовика напильника.

Ручки для напильников общего назначения изготовляют длиной 90, 100, 110, 120, 130, 140 мм, диаметром ее на конце соответственно 12, 16, 20, 23, 25, 28 мм. Размер ручки выбирается соответственно величине напильника.

http://100metrov.com.ua/images/napilnikiraznue5.jpg

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Напильники и надфили

Напильники и надфили – инструменты, используемые для зачистки и шлифовки различных поверхностей. Также с помощью ряда моделей можно осуществлять заточку деталей. Классический напильник представляет собой металлический профиль с насечкой, насаженный на рукоятку. Назначение инструмента определяется формой его рабочей части и характером насечки.

Описание

Надфили являются разновидностью напильника, предназначаемой для тонких работ. Обычно их делают из стальных прутьев, на которые наносится очень мелкая насечка. Компактные размеры позволяют задействовать инструмент в самых труднодоступных местах. Для работы со стеклом, керамикой и камнем выпускаются специальные модели с алмазным напылением.

В зависимости от формы сечения различают множество видов напильников (надфилей). Перечислим наиболее ходовые:

• Плоские. Самая распространенная модель, используемая для обработки прямых поверхностей.
• Квадратные, треугольные. Применяются при шлифовании углов.
• Круглые. Оптимально подходят для обработки отверстий.
• Ромбические. Предназначаются для работы с просечками.
• Полукруглые. Универсальный инструмент, обладающий свойствами круглых и плоских напильников.

Советы по подбору напильников и надфилей

Для работы по металлу используются преимущественно профили с мелкой насечкой. Для деревянных поверхностей лучше выбирать крупнозернистую поверхность. Существует несколько вариантов покрытия рабочей части. Для цветных металлов используется одинарная или дуговая насечка. Последняя также подходит для обработки дерева.

С помощью инструментов с крестовой насечкой шлифуют стальные, бронзовые и чугунные заготовки. Рашпиль, поверхность которого состоит из множества маленьких отдельно стоящих заусениц, применяется для обработки кожи, резины и дерева. Кстати, это едва ли не самый древний вариант напильника. Штампованная насечка схожа с кухонной теркой – на профиле выдавлены отверстия, торчащие краями наружу. Имеет то же назначение, что и рашпиль.

Длина рабочей части напильника составляет от 10 до 35 см. Профессиональные мастера предпочитают пользоваться наборами, включающими до десятка инструментов с различными типами сечения и размерами. Это необязательно должны быть самостоятельные напильники и надфили. Можно обойтись и одной съемной рукояткой с комплектом насадок к ней. Замена профиля занимает считанные секунды.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Встречается рашпиль обдирочный с различной рабочей поверхностью, которая изготавливается при конструкционной или инструментальной стали. Тип используемого сплава во многом определяет эксплуатационные характеристики изделия.

Предназначение и описание инструмента

Основной сферой применения для таких инструментов является обработка металлических и прочих заготовок. Список работ для них включает несколько операций:

• Очистка различных поверхностей от въевшейся грязи и ржавчины.
• Черновая и финишная полировка.
• Доработка изделия до конечных размеров.
• Шлифование мест ударов, срезов, заусенцев, сварных швов.
• Зачистка окисленных контактов.
• Заточка зубьев пил и ножовок.

Такие работы выполняются при помощи соприкосновения граней приспособления с нанесёнными насечками и поверхности обрабатываемого материала. Увеличивая силу нажатия, число движений и скорость перемещения напильника можно повысить глубину обработки.

Разновидностей таких инструментов много и каждый используется для конкретных нужд. Применение напильника не по назначению ухудшает качество обработки и снижает срок его службы.

О том, какие бывают напильники, знают все. За долгие годы применения внешний вид приспособления и область использования кардинально не изменились. Даже на современных высокотехнологичных предприятиях множество работ по конечной доводке изделий производится напильниками.

По своей сути напильник — это режущий инструмент, который выглядит как стальная заготовка с насечками и насаженной рукояткой или заострённым концом для неё. Она бывает сделана из дерева или пластика и присутствует в составе конструкции в целях обеспечения удобного и безопасного рабочего процесса.

Основная масса таких инструментов имеет прямоугольную, треугольную или округлую форму, но другие виды не исключаются.

Виды напильников и их назначение

Виды напильников по классам и форме определяют основную сферу применения.

К 1 классу относятся инструменты с насечкой с нумерацией от 0 до 1.

Это драчевый напильник его основная задача черновая обработка поверхностей.

Ко второму классу относятся инструмент с абразивом под № 2 и 3.

Это уже менее грубый напильник, называют его личной, и использует преимущественно для чистовой обработки, т.к. он оставляет более гладкую поверхность.

Инструменты 3,4,5 и 6 класса обладают насечкой 4 и 5 номеров.

Они больше известны как «бархатные» или ювелирные напильники, применяются для финишной обработки.

Виды напильника по форме

Классификация по форме подразделяет сферу применения более детально.

1. Плоские тупоносые напильники относятся к универсальному инструменту, т.к. предназначены они для работ по металлу и дереву.

Они легко справляются с обработкой плоских и выпуклых поверхностей. На одну из боковых граней у них нанесена одинарная насечка.

Читать также: Условное обозначение гальванического элемента

2. Плоские остроносые используют для обработки наружных или внутренних плоских поверхностей, также их применяют для пропиливания шлицев и канавок.

3. Квадратные изделия имеют острый нос, служат они для распиливания отверстий квадратного и прямоугольного сечения и зауженных поверхностей.

4. Трехгранная форма выпускается в двух вариантах – для послойного срезания материалов, обработки внутренних углов разной формы, трехгранных отверстий для опиливания мелких пазов и клиновидных канавок.

Также этот вид применяют для заточки пил по дереву, поэтому их еще называют ножовочными.

5. Круглая форма – этот вид, как и треугольный, имеет два различных подтипа.

Для обработки круглых пазов, отверстий, послойного отпиливания и для затачивания пил по дереву, цепей для пил.

6. Полукруглый тип относит инструмент к универсальным, так как сочетает преимущества плоских и круглых напильников.

Идеально выполняет обработку сферических и плоских поверхностей, имеет заостренный носик.

7. Ромбическая форма позволяет эффективно обрабатывать материалы со сложной конфигурацией поверхности, в том числе для работы с шестернями, звездами, колесами, дисками.

Напильники, предназначенные для специализированных операций, называются инструментом специального назначения, к ним относятся алмазные покрытия и другие режущие поврехности более высокой твердости, предназначенные для цветных сплавов, металла, для плитки из кафеля или керамики и прочих материалов.

Виды и размер насечек

Характер насечки определяет основные виды напильника.

Профиль и размер зубьев напильника зависят от станка, используемого для нанесения режущей поверхности.

Как правило, для производства используются:

— пилонасекательные станки с зубилом; — фрезерные станки; — шлифовальные станки со специальными кругами; — зубонарезные и протяжные станки.

Вне зависимости от способа производства, все зубцы имеют заданные параметры угла расположения, заострения и резания.

Чем больше насечек на 1 см рабочей площади, тем меньше зубья насечки.

Отношение высоты к шагу основной насечки должно быть не меньше 0,5.

Материал напильника

Согласно стандартам РФ и международным нормам, напильники производятся из инструментальной стали углеродистого типа.

К таким относятся наиболее распространенные марки:

— У 10,12, 13; — У 10, 12, 13 А; — ШХ15 УА; — 13Х и их зарубежные аналоги.

Как выбрать напильник

Выбирая определенный вид ручного напильника, профессионалы рекомендуют обратить внимание на обрабатываемые материалы и рабочие характеристики. В числе значимых параметров – качество зубьев

В числе значимых параметров – качество зубьев.

От него напрямую зависит эффективность работы.

Кроме того, стоит учесть:

— Тип насечек; — Форму рабочего тела; — Длину; — Особенности рукояти или хвостовика.

Читать также: Поперечный упор для циркулярки своими руками

Размеры должны соответствовать размерам обрабатываемых деталей.

Для габаритных деталей используйте максимальную длину – от 22 до 350 мм, а для небольших – от 150 до 180 мм.

Рукоять должна быть надежной и удобной.

Деревянные ручки считаются менее надежными, более удобны пластик и резина.

Так же, инструменты часто предлагаются без рукояти.

Очень важны такие показатели, как распределение твердости и вязкости.

Вязкость минимальна на поверхности, и максимальна на глубине, а твердость наоборот.

Недостаточная твердость приводит к быстрой потере остроты зубьев, а малая вязкость грозит разрушению насечки при работе.

Поверхностная твердость регламентируется в зависимости от назначения.

Средние показатели по производителям составляют следующие значения для напильников различного вида:

1. Столярно-слесарного назначения – от 64 до 66 HRc;

2. Заточного типа – от 65 до 67 HRc;

3. Рашпили – от 53 до 56 HRc.

Действительное качество проверяется только в процессе использования.

Рашпиль — напильник для черновой обработки. Виды, назначение, определение.

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Напильники, надфили и рашпили

Те, кто хоть немного знаком со слесарными работами, наверняка сталкивались с необходимостью обработки поверхностей. Во многих случаях для этой цели применяются напильники, надфили, рашпили. Использование определенного типа слесарного инструмента зависит в первую очередь от того, какие поверхности будут обрабатываться.

Напильник, надфиль и рашпиль — это слесарный инструмент, предназначенный для различных видов материалов. С напильником в большей или меньшей степени знаком каждый. Это режущий инструмент для опиливания поверхностей, представляющий собой стальной брусок прямоугольного или треугольного сечения, на поверхности которого имеются острые насечки.

Напильники различаются по форме, по количеству и по виду насечек. Чем мельче насечки и чем их больше, тем более инструмент подходит для тонких работ. Небольшой напильник с мелкой насечкой называется надфилем. Надфили применяются для тонкого опиливания, зачистки поверхностей, доводки небольших и совсем крохотных деталей. Они идеально подходят для лекальных, граверных и ювелирных работ. Надфили различаются размерами (от 80 мм до 160 мм) и формой (могут быть трехгранные, клиновидные, полукруглые, овальные, круглые, игольчатые).

Надфили имеют двойную насечку: первая делается под углом 25° и вторая — под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке. Для обработки материалов из твердых сплавов, керамики и стекла используются алмазные надфили.

Нельзя не упомянуть еще об одной разновидности шлифовального инструмента — о рашпиле. Он применяется в деревообработке, мебельном производстве, при работе с гипсокартонном для обтесывания и заключительной обработки поверхностей. Как напильники и надфили, рашпили бывают плоскими, круглыми, полукруглыми, с разной зернистостью насечки. Рашпили удобны, если нужна обработка мягкого материала — свинца, олова, меди, кожи, резины, древесины, пластмассы. Обычный напильник здесь не подойдет — насечка слишком быстро забивается стружкой. Рашпиль же имеет редкую, крупную и острую насечку, обычно с полуконическими зубьями, которые не засоряются достаточно долго.

Большое значение для качественного результата имеет техника работы инструментом. Так, независимо от того, используется ли напильник, или надфиль, или рашпиль, обрабатываемую деталь необходимо закрепить. Желательно, чтобы это были тиски, регулирующиеся по высоте. Напильник должен двигаться с сильным нажимом и равномерно вперед и до упора. Чтобы получить ровную поверхность, инструмент надо держать горизонтально. Надфиль берут пальцами за конец. Рашпиль держат двумя руками — правой — за ручку, а левой — за конец. При работе инструментом его нужно использовать на всю длину, хотя при сглаживании и выравнивании допускается короткий ход. Хорошего результата можно добиться, двигая напильник по диагонали к детали, часто меняя направление его движения.

Итак, чтобы купить инструмент, необходимый для работы, нужно учитывать то, с каким материалом предстоит иметь дело, а также размеры обрабатываемых деталей. Скорее всего, понадобится целый набор, включающий, например, напильники и надфили разных форм. предлагает широкий ассортимент напильников, надфилей и рашпилей для различного рода работ. Здесь можно приобрести наборы алмазных напильников и надфилей «GRIFF», рашпили различных форм, комплекты слесарно-монтажного инструмента, включающие в себя все самое необходимое для обработки любых поверхностей.

Чем отличается рашпиль от напильника? — Станки, сварка, металлообработка

Очень часто для черновой обработки изделий применяются специальные инструменты. Классическим набором мастера можно назвать сочетание напильников и рашпиля, оба варианта характеризуются своими определенным особенностями. В большинстве случаев обозначенные инструменты используются для работы с деревом или металлом, а снятие металла может проводится в несколько заходов.

Рашпилем называют одну из разновидностей напильника, который имеет достаточно крупные насечки. Область применения заключается в предварительной обработке материалов (пластмассы, древесины, а также мягкого металла и кожи).

Чистовой инструмент в подобных случаях применяться не может, так как созданные углубления забиваются с высокой скоростью и скорость обработки достаточна мала. Рассмотрим особенности этого инструмента подробнее.

Рашпиль по дереву

Несмотря на достижения в науке и технике, дерево считается одним из самых распространенных материалов на сегодняшний день. Его обработка может проводится при применении самых различных инструментов, в том числе рашпиль. При рассмотрении того, что такое рашпиль отметим следующие моменты:

1. Самый распространенный вариант исполнения имеет плоскую рабочую часть с тупым носом. Она применяется для снятия материала с плоских и других поверхностей.
2. Насечка выполнена в крупном виде. За счет этого обеспечивается образование крупной стружки, которую довольно просто удалить с поверхности. Перед каждым зубом есть специальная канавка, за счет которой упрощается процесс удаления стружки.
3. Инструмент делиться на основную рабочую часть и рукоятки. В некоторых случаях рукоятка может сниматься, при изготовлении применяются самые различные материалы.

В целом можно сказать, что напильник рашпиль предназначен для грубой работы. После его применения также требуется проведение доводки и других подобных операций. Степень шероховатости обрабатываемой поверхности весьма велика.

Виды рашпилей

Выделяют довольно большое количество различных видов подобного инструмента. Классификация проводится по различным признакам, наиболее важным можно назвать вид рабочей части:

1. Плоские рашпили встречаются намного чаще других вариантов исполнения, как правило, включены в стандартные наборы. Подобная рабочая поверхность может применяться для отделки плоских поверхностей, наконечник может быть зауженным или прямым.
2. Встречается и рашпиль полукруглый. В большинстве случаев инструмент с подобной поверхностью используется для обработки полукруглых заготовок. Степень закругления основной части изделия может существенно отличаться.
3. Для работы с изделиями, которые обладают необычной формой, часто применяются варианты исполнения с треугольным или другим сложным сечением. Особая форма позволяет проводить снятие материала с углов и других сложных геометрий.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Это интересно: Ножовка по металлу — виды, применение, конструкция

Классификация напильников

Существуют разные типы напильников. Эти приспособления разделяются по нескольким факторам:

• виду насечек;
• форме приспособления для работы с заготовками;
• предназначению.

О каждой из представленных групп следует поговорить более подробно.

Типы напильников по металлу

Особенности

В понимании людей, не связанных с металлообработкой, приспособление, предназначенное для шлифовки металлических заготовок — это инструмент, состоящий из рабочей прямоугольной части, которая соединена с ручкой. На прямоугольнике из металла находятся зазубрины. Они снимают часть металла при передаче усилий. Однако бывают разные формы рабочей части.

Напильник не может изготавливаться из мягких материалов. Сталь, используемая для них, должна быть тверже обрабатываемых поверхностей.

Виды насечек

Насечки напильника играют прямую роль при работе с разными материалами. Чтобы нанести их на рабочую поверхность инструмента, применяется несколько технологических операций — точение, фрезерование, насекание, протягивание, нарезание.

Разновидности насечек напильника:

1. Одинарные — предназначены для работы с мягкими материалами: сплавами цветных металлов, деревом пластиком.
2. Двойные — представляют собой дополнительную и основную насечки. Дополнительная прилегает к основной под углом. Такая конструкция позволяет работать с твердыми материалами. Связано это с тем, что две насечки снимают слой материала при этом измельчая появляющуюся стружку.

Инструменты классифицируются по размеру зубьев. Это показатель зависит от того, сколько насечек присутствует на рабочей части. Чем их меньше, тем больше изготавливается зуб. Существует 5 номеров размеров зубьев:

1. Номера 0, 1 — применяются для грубой обработки металлических поверхностей. Зубья самые большие, позволяют быстро снимать много материала за малый промежуток времени. Недостаток таких приспособлений — низкая точность обработки.
2. Размеры 2,3 — используются, когда нужно очистить слой до 0.06 мм.
3. Размеры 4, 5 — применяются для финишной обработки деталей. Снимают малый слой материла, что позволяет проводить точные операции, доводить заготовку до требуемых габаритов.

Желательно иметь все номера, чтобы постепенно обрабатывать рабочую поверхность.

Типы напильников

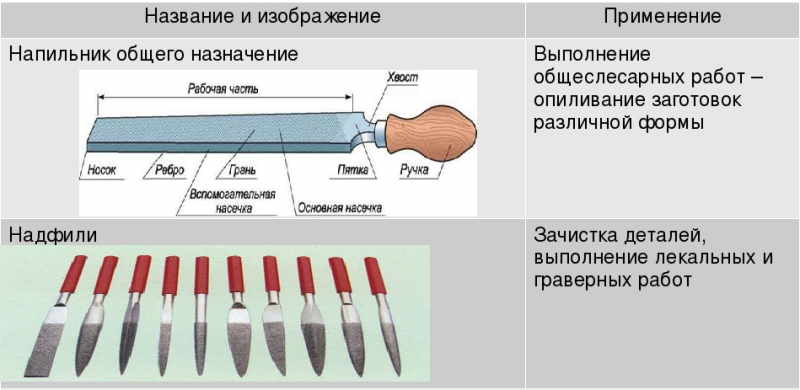

По предназначению выделяются такие виды напильников:

1. Ручной инструмент общего назначения. Используются при проведении слесарных работ. Насечка двойного вида. Размер зубьев выбирается зависимо от требуемого качества обработки.
2. Приспособления специального назначения. Применяются на заводах, занимающихся металлообработкой. С их помощью исправляются дефекты, остающиеся после обработки заготовок станками. Выдерживают длительную активную эксплуатацию.
3. Надфили — самая распространённая группа, которая состоит из 11 подгрупп моделей разной формы. Имеют насечки пятого номера, малый размер. Надфили используются для точной обработки деталей.
4. Рашпили — модели большой длины, с крупными зубьями. Используются при грубой обработке металла.

Выбирать приспособление требуется исходя из его размера, формы, величины зубьев.

Форма напильников

Напильники по металлу классифицируются зависимо от формы. Существуют следующие виды инструментов:

1. Плоские — классическая форма приспособлений для обработки металлических поверхностей.
2. Трехгранные — с их помощью растачиваются пазы, канавки, отверстия.
3. Квадратные — используются при работе с отверстиями сложной формы.
4. Полукруглые инструменты — их помощью растачивают отверстия большого диаметра.
5. Круглые — используются для расточки овальных круглых отверстий разного диаметра.
6. Ромбовидные — обрабатывают зубья деталей, шестерни, оснастку.

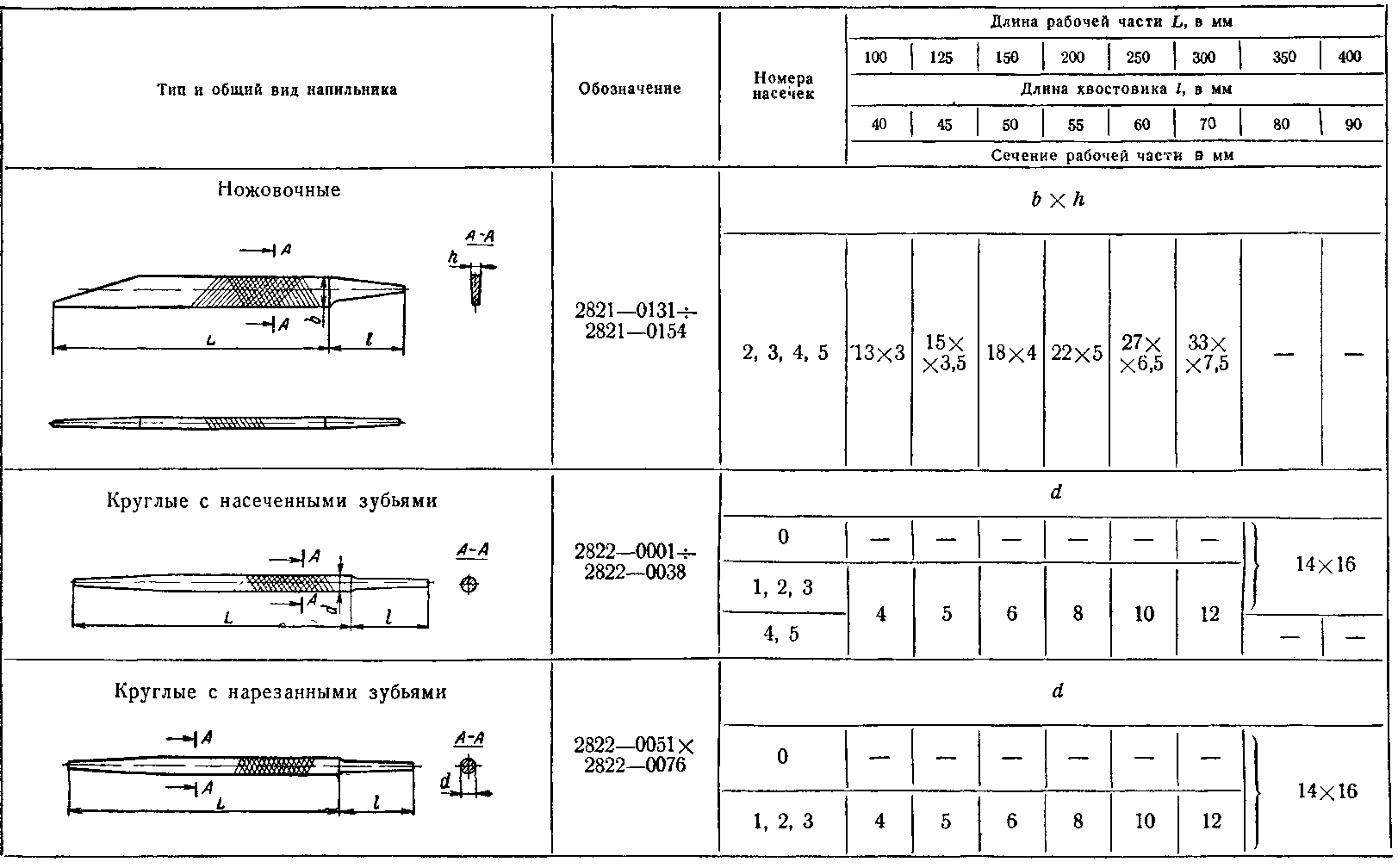

Формы напильников

Отличие напильника от рашпиля и надфиля

Среди многочисленных вариантов существуют два своеобразных типа. Внешне они повторяют номенклатуру напильников. Но есть и принципиальные отличия.

Рашпиль

У него большая длина и крупная точечная насечка. Им, в основном, обрабатывают большие изделия из дерева, пластика и жёсткой резины. Существуют общего назначения и специализированные – для обувщиков и обдирки копыт лошадей перед их подковкой. Сфера применения определяется геометрическими очертаниями. Для их изготовления не требуется сталь дорогих марок.

Надфиль

У этого инструмента небольшие размеры, рабочая длина 80, 120, 160 мм. Его характеристики прописаны в ГОСТ 1513-77. Он служит для выполнения гравировки и в ювелирном деле. Инструмент удобен в тех местах, где затруднён доступ.

ГОСТ 1513-77 Надфили. Технические условия

1 файл   275.88 KB

Всего по внешнему виду различают 11 подгрупп. Изготавливают надфили из различных марок углеродистой стали, в том числе с рабочей частью, покрытой алмазной крошкой.

Существует разновидность, называемая «рифель». Этот инструмент имеет изогнутую форму рабочей части. Его изготавливают из магнитосодержащих сплавов. Благодаря этому свойству, при опиловке ювелирных изделий железные опилки примагничиваются к стали и отделяются от драгоценных металлов.

Напильник – один из старейших рабочих инструментов человека. Его универсальность в умелых руках позволяет мастеру выполнить почти любую работу. И в домашней мастерской, и на производстве, необходимо иметь набор как можно большего количества различных типоразмеров.
