Дробилка для пластика

Разновидности измельчителей

Пластик измельчают перед производством вторсырья дробилками. Свойства материалов послужили изготовлению разных видов устройств по переработке, которые отражены в классификации применяемого сырья.

По назначению

• Для ПЭТ-бутылок и пластика с тонкими стенками. Обрабатываются материалы несколькими резаками агрегата.
• Для габаритных материалов. Дробилки способны разбивать оконные рамы, толстостенные корпуса устройств.
• Для акрила, ПВХ-пленки, нейлона. Сырье режется конструкцией дробилки в виде ножниц.

По виду конструкции

Выделяют 4 вида дробилок, каждая из которых предназначена для обработки отдельного сырья:

1. Молотковые. Закрепленные на конструкции молотки разбивают отходы.

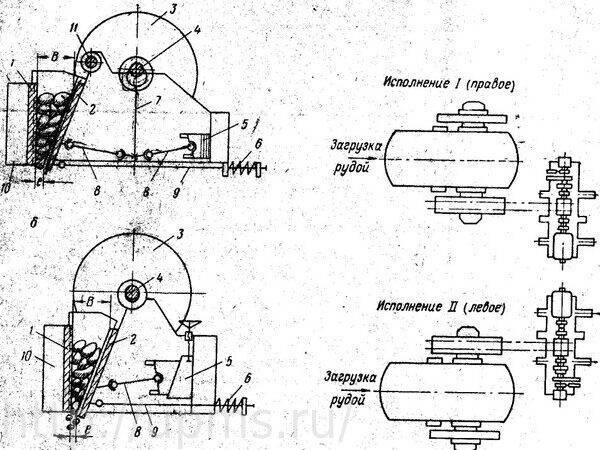

2. Щековые. Пластик дробится рифлеными пластинами из стали.
3. Конусные. Отходы проходят между конусами, которые имеют вид габаритных терок.
4. Роторные. Универсальный вид дробилок. Чаще подходят для переработки пластиковых бутылок (ПЭТ), пенопластовых материалов.

Четвертый вид дробилок приобретают для частного использования. При наличии сноровки, умельцы мастерят агрегаты дома своими руками. Дробилка содержит в конструкции ротор с закрепленными ножами.

Устройство приходит в движение при помощи электромотора, двигателя на дизельном топливе или бензине. Ось с резаками вращается и рубит пластиковое сырье, угодившее под ножи конструкции. Роторные дробилки различают по мощности, существуют низко- и высокооборотные агрегаты.

При использовании этого вида устройства, есть возможность регулировать размер фракции пластика после обработки. Для этого на дно камеры дробилки устанавливают решетки с желаемым размером ячеек.

Разновидности, процесс изготовления дробилки для пластика своими руками и полезные советы по экспуатации

Вывоз, переработка и утилизация отходов с 1 по 5 класс опасности

Работаем со всеми регионами России. Действующая лицензия. Полный комплект закрывающих документов. Индивидуальный подход к клиенту и гибкая ценовая политика.

С помощью данной формы вы можете оставить заявку на оказание услуг, запросить коммерческое предложение или получить бесплатную консультацию наших специалистов.

Пластик широко применяется в производстве посуды, игрушек и даже в космических технологиях. Прелесть материала заключается в дешевизне сырья, поэтому магазины завалены одноразовыми стаканчиками и тарелками.

Пошаговая инструкция:

Устанавливаем резаки

1. Все режущие пилы одевают на заранее подготовленную ось. Их диаметр должен быть равен диаметру резаков. Установленные диски закрепляются при помощи шайб и гаек. Для того, чтобы при вращении пил их острые края не задевали друг друга, необходимо использовать специальные тонкие шайбы для разведения пил. При этом число дисков должно быть на 1 штуку больше, чем шайб.
2. Когда на оси будут закреплены и разведены диски, устанавливают шкив. Его можно позаимствовать у генератора отечественного автомобиля. Для того, чтобы шпилька вращалась, необходимо использовать два подшипника диаметром 2 см.

Собираем каркас дробилки

• Подготовленные металлические профтрубы сваривают между собой в раму. Внутри конструкции монтируют два профиля, необходимых для укрепления бункера и измельчающего блока.
• К раме приваривают металлический лист, в нем проделывают отверстия для мотора и барабана.
• Для стойкости конструкции к корпусу прикрепляют 4 ножки.
• Монтируют диск, обеспечивающий натяжение ремня. Он должен быть расположен так, чтобы пилы свободно передвигались. Кроме того, такое размещение позволит периодически регулировать дисковый ремень.

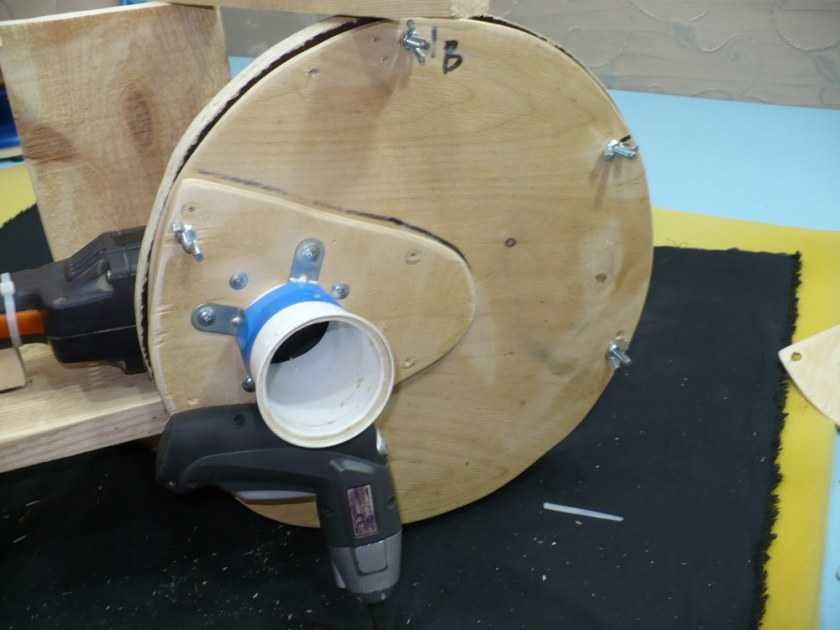

Установка кожуха и чаши для приема материала

1. Кожух одевают на систему пил.
2. Бункер укрепляют непосредственно над режущим блоком.

Это интересно: Виды гладилок для бетона — что важно знать

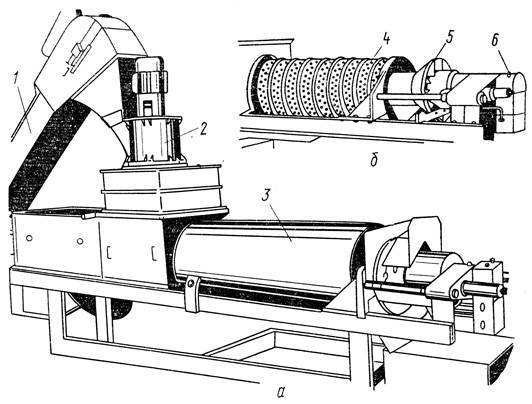

Конструкция устройства

Чтобы собранный своими руками измельчитель для пластика работал с наибольшим КПД, выберете конструкцию, подходящую для утилизации того мусора, с которым вы собираетесь работать. Установки различаются по сложности и оборудованию (сетки-фильтры, подшипниковые узлы, тип пил, подпрессовщики и т.д.)

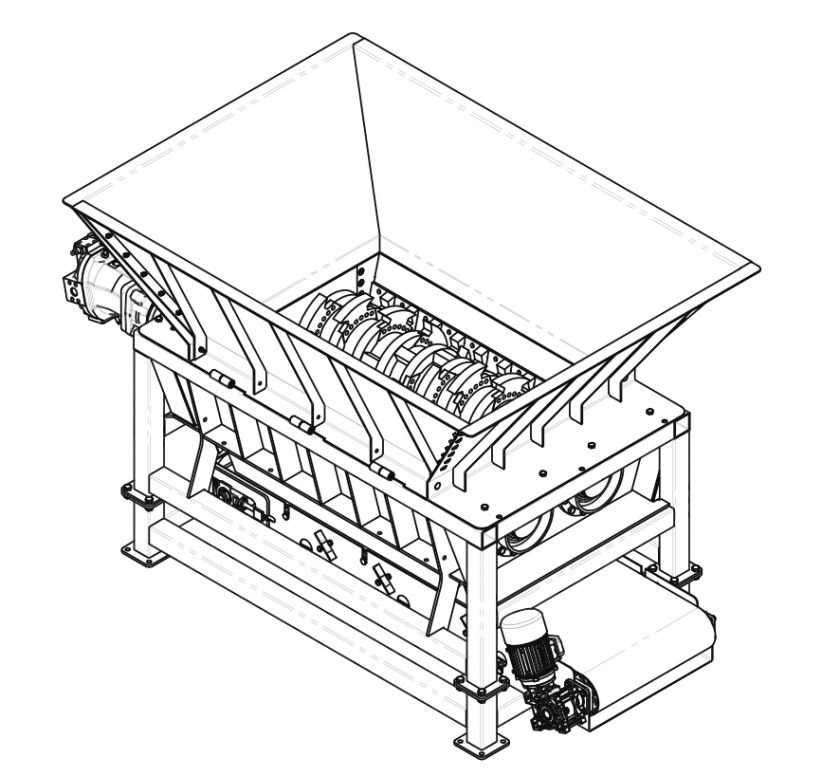

Одновальные

Это самая простая конструкция, в которой оснащённый режущими кромками ротор вращается внутри неподвижного корпуса. Отходы попадают в устройство через загрузочное окно. Измельчённое сырьё под действием собственного веса просеивается через сито.

Чтобы утилизация шла быстрее, большинство роторных одновальных шредеров оснащаются гидравлическим подпрессовщиком. Это устройство прижимает куски мусора к ножам ротора, снижая риск проскальзывания кусков пластика.

Зубья одновального шредера

Некоторые устройства дополнительно оборудуются пневматической системой выгрузки сырья. Одновальная конструкция хороша простотой, надёжностью и лёгкостью сборки. Лучше применять её для первичного измельчения особо твёрдых полимеров.

Двухвальные

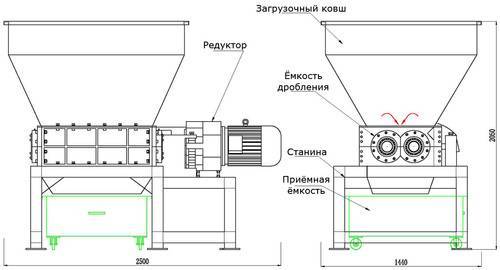

Двухвальный шредер

В более сложном шредере два ротора, установленные в одном корпусе, вращаются навстречу друг другу. Такая конструкция позволяет обойтись без прессующего элемента, так как отходы затягиваются в щель между роторами. Достигается более качественное измельчение, а высокий крутящий момент позволяет загружать в дробилку упругий пластик, резину и эластомеры.

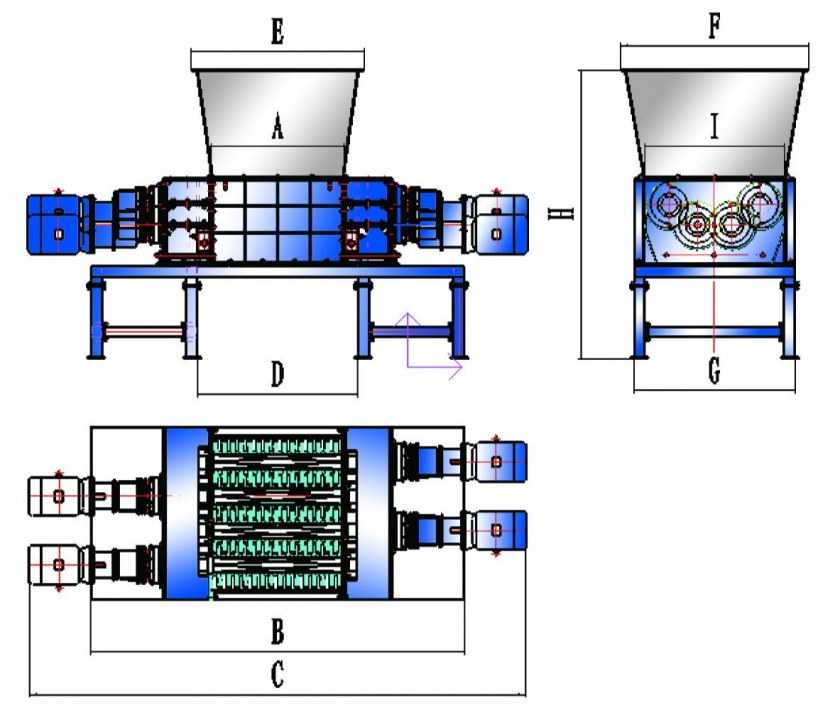

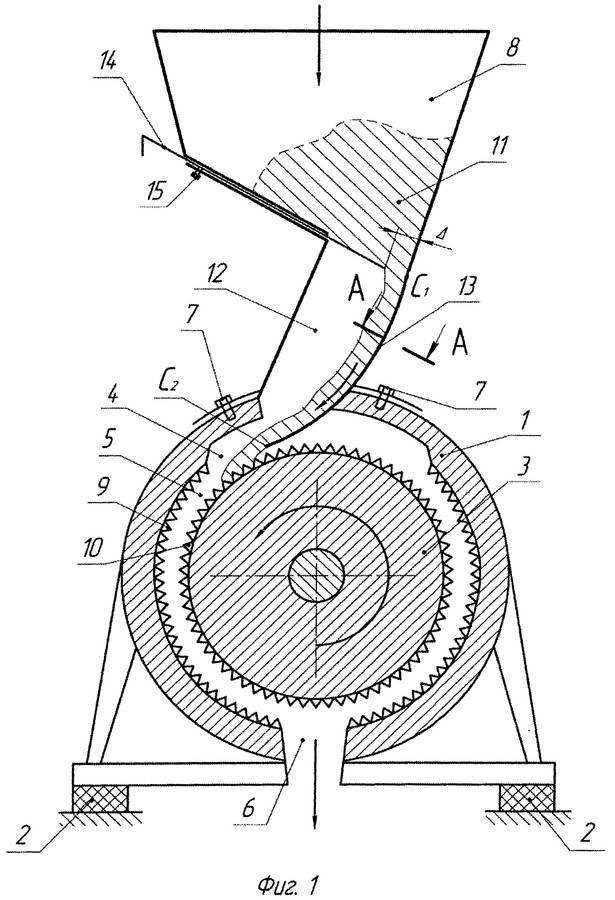

Где можно найти чертеж или схему

В открытом доступе нет чертежей шредеров, так как производители не хотят, чтобы их устройства копировали и производили не по лицензии. Ценные советы, схемы и зарисовки можно найти на форумах. Если имеется изделие-прототип, внимательно осмотрите его, а лучше разберите, измерив габариты основных деталей.

Исходные данные для конструирования

Решите, с какими отходами чаще придётся работать. Примерно рассчитайте объем работ и исходя из него определяйте параметры установки:

• мощность;
• размер окна подачи сырья;
• диаметр роторов и их количество;
• конфигураций ножей или зубьев (их размер, взаимное расположение, заточка, материал).

Чтобы не рассчитывать всё вручную, найдите заводскую дробилку, которая подошла бы под ваши нужды, и отталкивайтесь от её технических характеристик.

Пошаговая инструкция по конструированию

Проектирование измельчителя для сборки его своими руками включает все параметры, влияющие на устройство: от материалов до требуемой производительности. На основании этого первый этап составления проекта – анализ доступных ресурсов и требований к производительности. По результатам анализа составляются технические характеристики измельчителя:

• мощность;
• число оборотов;
• размеры двигателя, загрузочного кармана, сита;
• устойчивость корпуса к вибрационным нагрузкам.

По составленным характеристикам подбирается двигатель и адаптируются подручные средства. Основной элемент проекта – составленный чертеж или схема. Кроме списка материалов и размеров устройства, необходимо отразить порядок сборки измельчителя.

Конструкция привода

Чаще всего для измельчения пластика применяется электрический двигатель, что позволяет размещать дробилку в помещении. Для измельчителя с бензиновым или дизельным двигателем придется дополнительно оборудовать вентиляцию или разместить его на улице. Обычно для измельчения используется роторный двигатель, соединенный с валом одним из двух способов:

• ременным приводом;
• муфтой.

У ременной передачи больше размеру и она менее надежна: ремень может соскочить или лопнуть. Муфтовое соединение может привести к заклиниванию устройства, которое сложнее устраняется, чем соскочивший ремень.

Муфты компактнее ременного привода, поэтому при установке измельчителя в помещении они используются чаще.

Материал и конфигурация ножей для резки пластика

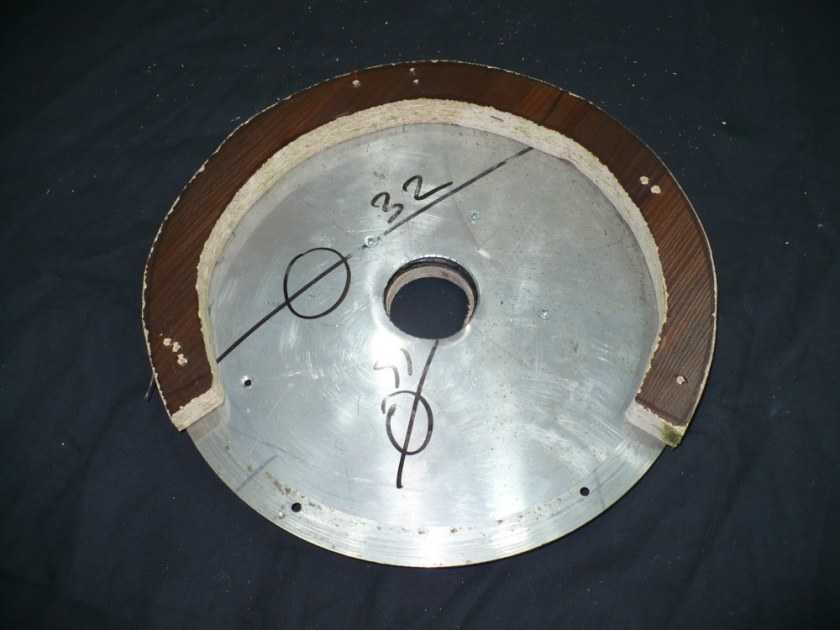

Режущий механизм составляется из 15-30 дисковых пил, размещенных на валу. Пилы размещаются с одинаковым шагом относительно друг друга, а размером шага определяется величина измельчения фракций. Материалы ножей, подходящие для разрезания пластика: рессорные (65Г, 60С2, 65С2ВА) и штамповые (Х12МФ) стали. Способы размещения пил относительно друг друга зависят от типа измельчаемых отходов:

• под наклоном («ласточкин хвост») – для пленок, бутылок, мягкого пластика;
• прямо – для прямоугольной и объемной тары: контейнеров, ящиков, крышек.

Вал под ножи

Вращающаяся ось, на которую помещаются ножи, готовится из стальной трубы или стержня. Для плотной фиксации ножей на нее наносится резьба, а сами режущие механизмы прикрепляются гайками. Такой способ крепления позволяет заменять ножи или снимать их для заточки. Если нанести резьбу невозможно, то ножи привариваются, что отрицательно сказывается на надежности: на месте сварки возникает наибольшая нагрузка на нож и соединение. Кроме нанесения резьбы для плотного крепления подойдут шестигранные валы.

Требования к роторам

Безопасная и стабильная работа измельчителя возможна при правильном размещении роторного двигателя, который должен быть центрирован относительно вала. Нарушение центрирования приведет к трению ножей о стенки корпуса. В таких условиях они будут стачиваться и повреждаться, а вал станет менее устойчивым, что приведет к его разрушению. Повышенное трение спровоцирует перегрев двигателя и может стать причиной выхода из строя.

Материал каркаса

Рама измельчителя изготавливается из металлических труб или профиля. Рама собирается с учетом того, что измельченные остатки должны падать под силой тяжести. На основании этого принципа выделяются три зоны измельчителя:

• сверху или сбоку – загрузочная: вертикальная или горизонтальная;
• посередине – рабочая;
• снизу – накопительная.

Самая эффективная конструкция – с высокой загрузкой.

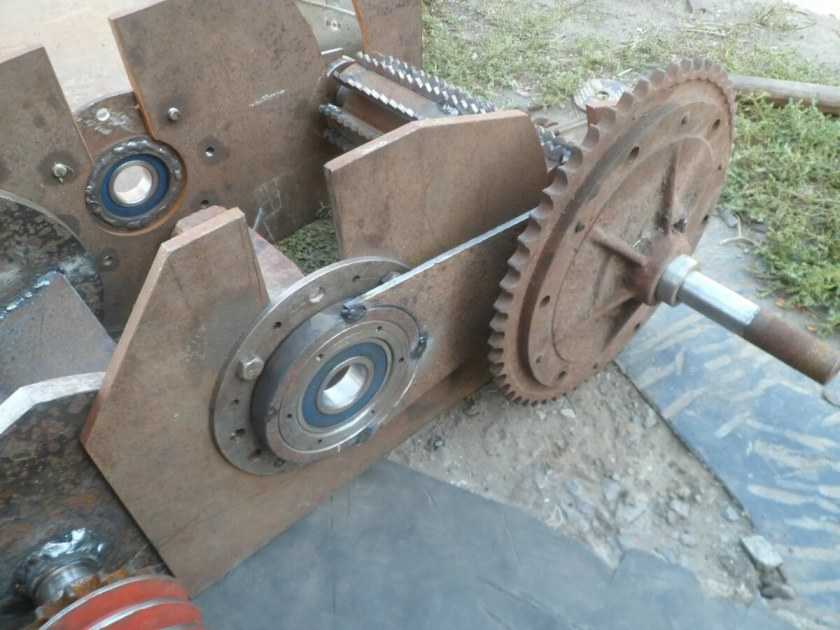

Подшипниковые узлы

Исправить последствия неправильного центрирования вала можно с помощью подшипниковых узлов. Они компенсируют смещения от оси – для этого нужна самоустанавливающиеся подшипники. При установке подшипников необходимо учитывать расстояния между режущими элементами, чтобы все части беспрепятственно разместились на валу. Радиальные подшипники для центрирования не подойдут, потому что из-за отсутствия самоустанавливающегося механизма они не корректируют осевое положение.

Пошаговая сборка всех деталей

При сборке необходимо учитывать, что на работающий измельчитель оказывается повышенная вибрационная нагрузка. В условиях сильной вибрации снижается устойчивость всей конструкции, а также ослабляются резьбовые соединения. Сокращение воздействия вибрации достигается центрированием двигателя, широкой расстановкой ножек. Из-за повышенной вибрации корпус изготавливается сварным способом, а для доступа к основным узлам вырезается люк.

Делаем дробилку – измельчитель для пластика своими руками: необходимые материалы и процесс изготовления

Материалы из полимеров довольно давно присутствуют в нашей жизни, и теперь их можно найти в любой отрасли. Но за счет того, что пластик не разлагается обычным образом, он приносит огромный ущерб окружающей среде.

Положительным же фактором считается возможность его вторичной переработки. Для этого пластик вначале подготавливается и приводится в нужное для него состояние, потом его начинают измельчать. Чтобы это осуществить, были созданы специальные приборы — дробилки (шредеры, станки, специальные измельчители). Сделать любой из них можно и самостоятельно.

Существует 3 вида таких приборов, которые можно разделить по возможностям обработки всего материала. Они разделяются на следующие варианты:

• внешний вид конструкции напоминает необычные лезвия на ножницах, она подходит для работы с такими разновидностями пластика, как акрил, пленка и нейлон;
• вид, который применяется чаще всего на заводах, где делают пластмассу, а также на комбинатах по переработке старого материала;
• молотковые, конусные или же щековые устройства, которые используются для обрабатывания крупногабаритных деталей из пластика, к примеру, оконного профиля.

Материалы и инструменты для работы

Чтобы сделать этот прибор в домашних условиях, понадобятся некие навыки работы со сварочным оборудованием.

Весь измельчитель пластика сделан из следующих частей:

• дисковые пилы. Стандартное их количество составляет примерно двадцать штук. Так как это считается основанием всего устройства, выбирать их стоит только качественные и с разной конфигурацией зубьев, что помогает хорошо измельчать отходы;
• вместо привода стоит взять электрический вид двигателя. Причина в более длинном выборе и возможности применять не только на открытой площади, но и в самом помещении;
• ось для закрепления пил;
• для изготовления рамы и каркаса потребуется также профиль из металла;
• разные детали для закрепления;
• бункер, через который будут подаваться материалы для обрабатывания, и защитный кожух;
• чтобы присоединить ротор, понадобится специальный ремень, а еще шкив и пара подшипников.

Неправильный выбор пил для дробилки может привести к проблемам на оси, из-за чего конструкция станет сильно вибрировать и быстро ломаться.

После подготовки всего нужного для работы, можно начать первый этап создания. Сначала создается режущий блок путем надевания на заранее подготовленную ось дисковых пил. Чтобы между этими импровизированными ножиками осталось нужное место, стоит применять гайки.

Далее проводим монтаж изделия на шкив и за счет подшипников создаем свободное вращение. Потом делаем из приготовленных металлических материалов прямоугольную раму и крепкий каркас.

Второй шаг — это приварка ножек, подобранных по высоте, с применением сварки. Далее каркас прикрывается листом из стали, для этого присоединяем его к раме. Создаем в нем отверстие нужной величины и закрепляем двигатель на равном расстоянии от режущих деталей. Специальный кожух и емкость для подачи сырья будут нужны для безопасности и эффективности процесса работы.

После изготовления каркаса начнем завершающий этап сборки дробилки для пластика. Для этого на ножи накладываем специальный защитный кожух и бункер, через который будет производиться подача материала. Во время изменения кожуха стоит заранее предусмотреть в нем дырку для присоединения оси со шкивом.

Последним действием считается присоединение режущего блока с валом мотора при помощи ремня. Все, конструкция сделана.

Рекомендации специалистов

Главный совет, который дают мастера, заключается в необходимости до начала работы сделать чертеж, чтобы точно знать, как будет выглядеть планируемая вами конструкция. Это поможет избежать неточностей и ошибок с размерами отдельных деталей.

Спланировав и собрав своими руками такой прибор, вы сможете, зная его конструкцию, спокойно вносить изменения и улучшать его. Обработанный пластик будет иметь такой размер, который закладывают в конструкционные возможности определенного устройства.

А чтобы не нужно было собирать с пола обработанный фракционный материал, стоит под пилами предусмотреть угол для закрепления крепкого контейнера.

Конструкция измельчителя для пластмасс

При выборе конструкции измельчителя пластика стоит обратить внимание на предложения производителей оборудования. Наибольшей популярностью пользуются одно- и двухвальные шредеры роторного типа

Наибольшей популярностью пользуются одно- и двухвальные шредеры роторного типа.

Одновальные

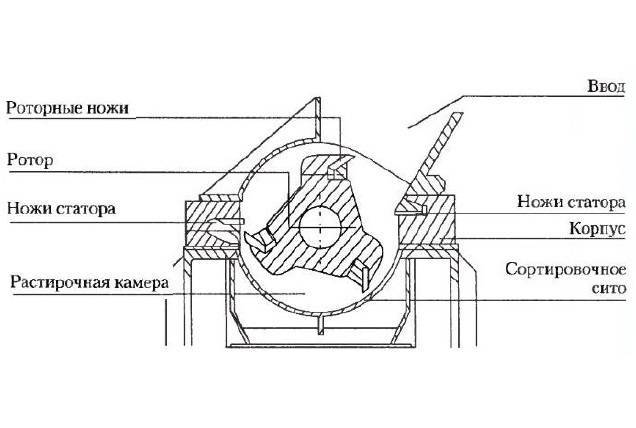

Одновальные шредеры используются для первоначального измельчения большинства разновидностей полимеров.

Он состоит из ротора, на котором закреплены подвижные ножи (2) и корпуса с неподвижными, или статорными ножами (1). Сырье подается через загрузочное окно сверху, а готовая крошка под своим весом высыпается через калибрующее сито (3).

Процесс измельчения представляет собой многократное резание и продолжается до тех пор, пока весь пластик не уйдет в приемный бункер.

Конфигурация роторных ножей выбирается в зависимости от обрабатываемого материала:

1. Ласточкин хвост и наклонные – для переработки пленочных материалов, ПЭТ-тары и других мягких отходов.
2. Прямые – для измельчения литников, ящиков, толстостенных выдувных изделий, крышек от ПЭТ-бутылок. Такие ножи часто делаются в виде отдельных сегментов, которые располагают каскадно. Сегментация выполняется для снижения ударных нагрузок на привод, снижения шума и вибрации.

Статорные ножи для одновальных дробилок полимеров делают сплошными (типа Р).

Двухвальные

Роторные и статорные ножи на таких дробилках расположены в шахматном порядке, а валы вращаются во встречных направлениях.

Малопроизводительные машины с небольшой рабочей камерой выполняются с единым приводом, зубцы на роторных ножах служат для захвата и дробления отходов.

Измельчение выполняется также боковыми поверхностями (как в дисковых ножницах).

Сборка готовых узлов

Порядок изготовления:

1. Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
2. Напрессовать подшипники.
3. Укрепить на концах маховик и шкив.
4. В нескольких миллиметрах от набора пил укрепить контрнож.
5. Установить двигатель и передаточный механизм.
6. Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Чтобы конструкция была ремонтопригодной, корпус не стоит делать сварным.

Лучше выполнить болтовое соединение.

Тогда измельчитель можно будет в любой момент разобрать для переточки или замены ножей.

Одна из частых проблем вращающихся механизмов – повышенная вибрация.

Другая причина появления вибрации – дисбаланс (неуравновешенность) роторов. Для ее устранения нужно провести балансировку.

Можно использовать готовые подшипниковые узлы самоустанавливающейся конструкции.

Они «прощают» ошибки в соосности отверстий, при которых обычные радиальные подшипники будут перекашиваться и перегреваться.

Кроме того, размеры их корпусов часто не позволяют соблюсти требуемое межосевое расстояние между роторами.

Чтобы избежать несоосности, в качестве букс используют боковины корпуса дробилки. Посадочные отверстия растачивают в станке с четырехкулачковым шпинделем, сложив детали вместе.

Если изготовить корпус с соосными отверстиями не выйдет, можно подобрать подходящие по грузоподъемности двухрядные сферические подшипники.

Более подробно о роторном измельчителе

Наиболее распространенной конструкцией является роторная дробилка. Она состоит из ротора, на котором неподвижно закреплены ножи. Под действием движущей силы – от дизельного, бензинового двигателя или электромотора, ось с ножами приходит в движение и быстрыми ударами измельчает попавшее под ножи сырье. В зависимости от назначения существуют низкооборотистые машины и скоростные агрегаты.

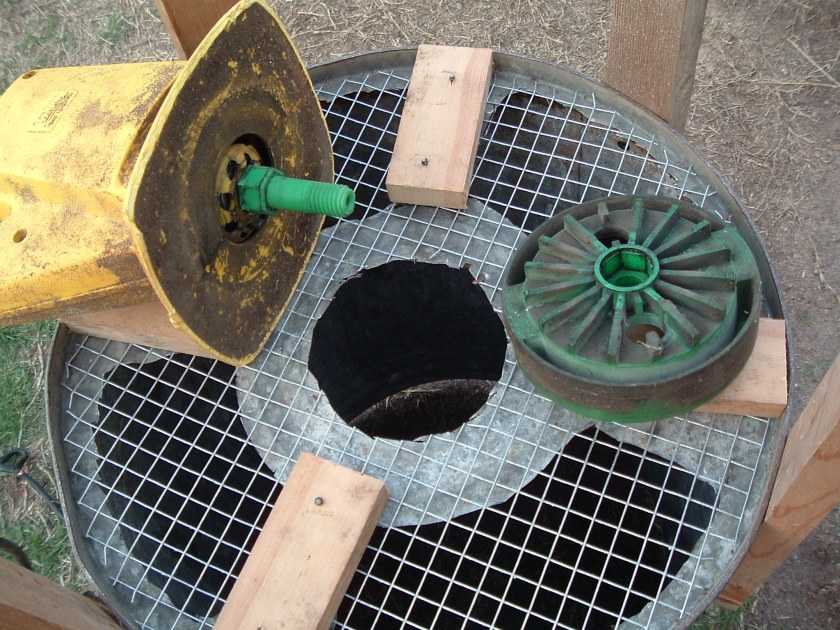

На дне рабочей камеры устанавливается сито или решетка с определенным размером ячейки, в зависимости от необходимого качества и диаметра полученной фракции. Сырье циклически обрабатывается ножами и постепенно проходит сквозь сито.

Особое внимание уделяют качеству металла, из которого изготавливаются ножи – это должна быть хорошая каленая сталь, которая препятствует быстрому износу и обеспечивает поддержание заточки длительное время

Как расплавить пластиковые отходы в домашних условиях

Расплавить отходы пластмасс в домашних условиях можно с помощью одного из описанных ранее устройств (пресса, инжектора, экструдера). Однако их создание требует определенных навыков и времени. Можно прибегать к плавлению пластмассы, используя более примитивные способы. Например, для получения пластикового винтового барашка можно соорудить металлический шприц и твердую пресс-форму.

Описание процесса

В качестве сырья можно использовать полипропилен (маркировка «РР»). Измельченный материал закладывается в изготовленный шприц и утрамбовывается металлическим поршнем. Наполненный пластиком шприц помещается в обычную духовку примерно на 30 мин при температуре 220-240оС. Затем расплавленная пластмассовая масса выдавливается из шприца в подготовленную пресс-форму, при этом в течение некоторого времени нужно произвести выдержку материала под давлением. После остывания из формы можно извлекать готовое изделие.

Читать также: Как правильно пилить сабельной пилой

Какой пластик можно переработать самому

Основа всех пластиков – полимеры (соединения, имеющие высокую молекулярную массу и состоящие из мономеров). Возможность переработки пластмасс зависит от типа сырья, из которого сделано пластиковое изделие. В наши дни существует множество видов пластика, которые, однако, можно объединить в две большие группы:

1. Термопластик. Из этого материала производится примерно 80% пластиковой продукции. Включает виды: ПНД, ПВД, ПЭТ, ПП, ПС, ПВХ и др.
2. Термореактивный пластик. Представлен полиуретаном, эпоксидной, фенольными смолами и т.д.

Переработать 2 тип пластмасс в домашних условиях невозможно, т.к. термореактивный пластик не поддается повторному плавлению (в некоторых случаях на предприятиях он подвергается измельчению и использованию в виде наполнителя). Термопластики же при нагревании плавятся без потери начальных свойств и, охлаждаясь, вновь приобретают исходную форму. Именно поэтому «дома» можно осуществлять переработку только термопластичных пластмасс с помощью специального, но «нехитрого» оборудования и получать из таких пластиковых отходов новые полезные изделия и материалы.

Наиболее распространенным перерабатываемым сырьем являются ПЭТ-бутылки и другая пластмассовая тара.

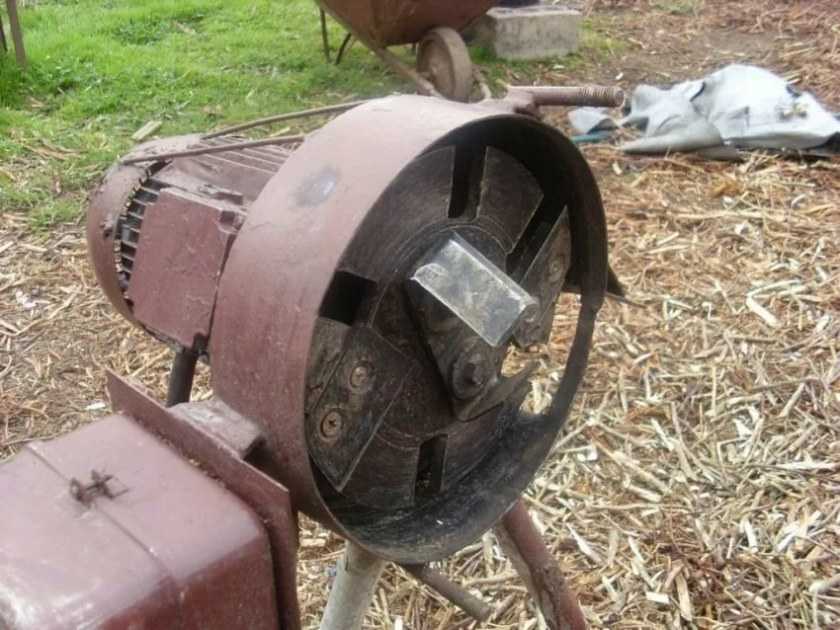

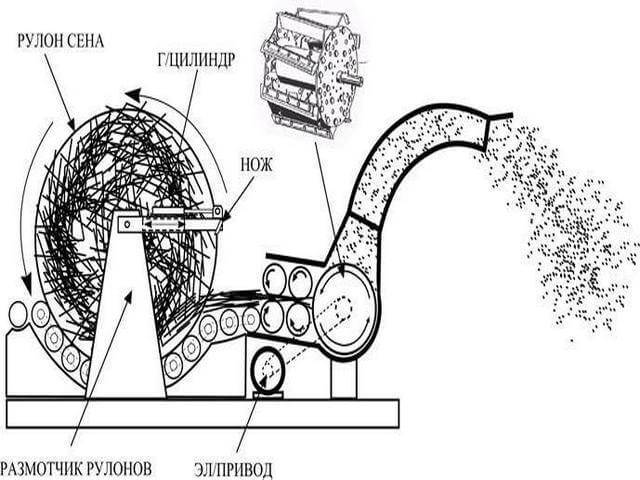

Монтаж садового шредера

Собирают устройство следующим образом:

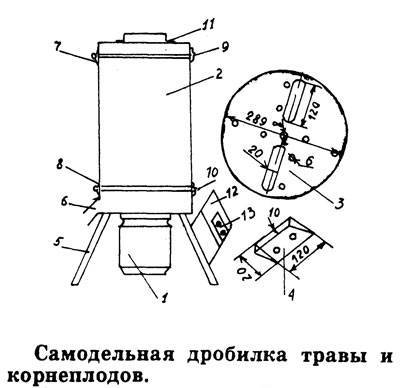

Прежде чем приступать к постройке измельчителя веток, нужно сделать чертёж устройства.

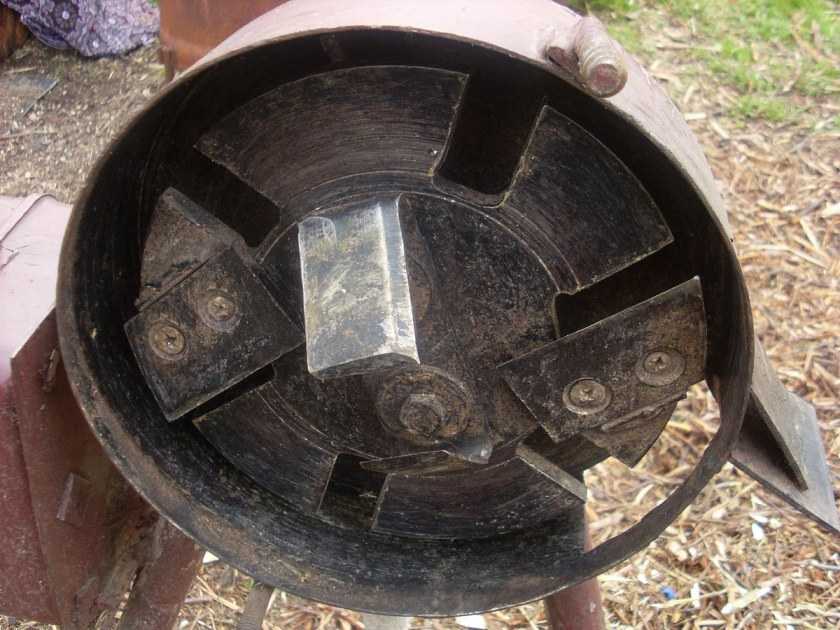

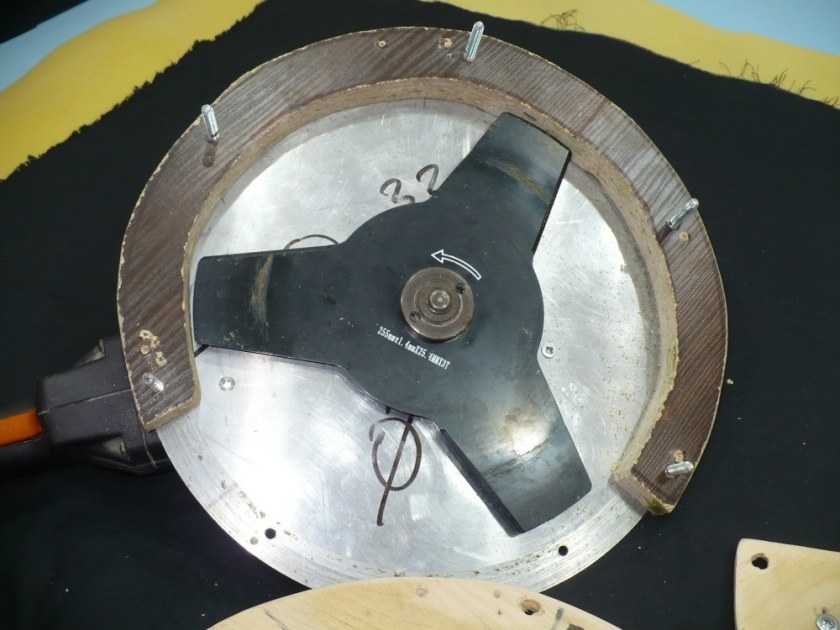

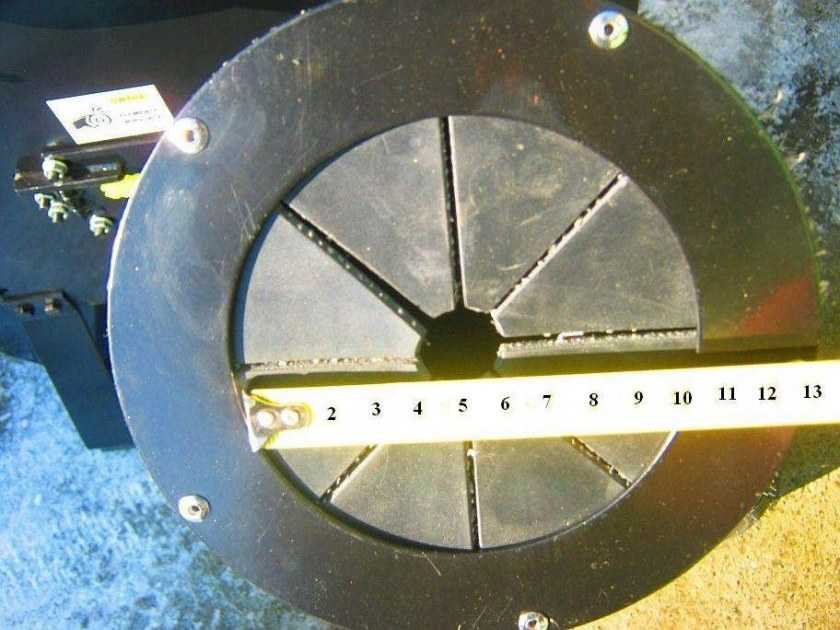

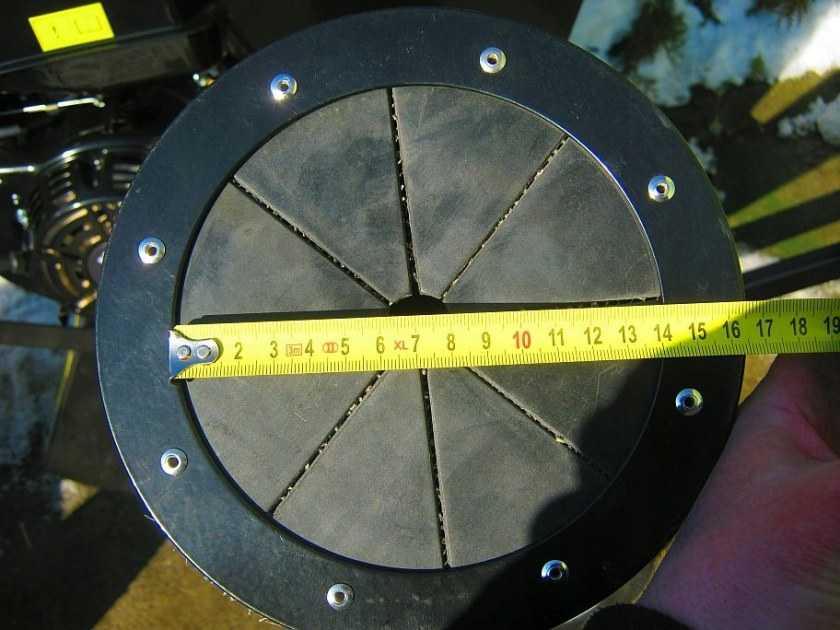

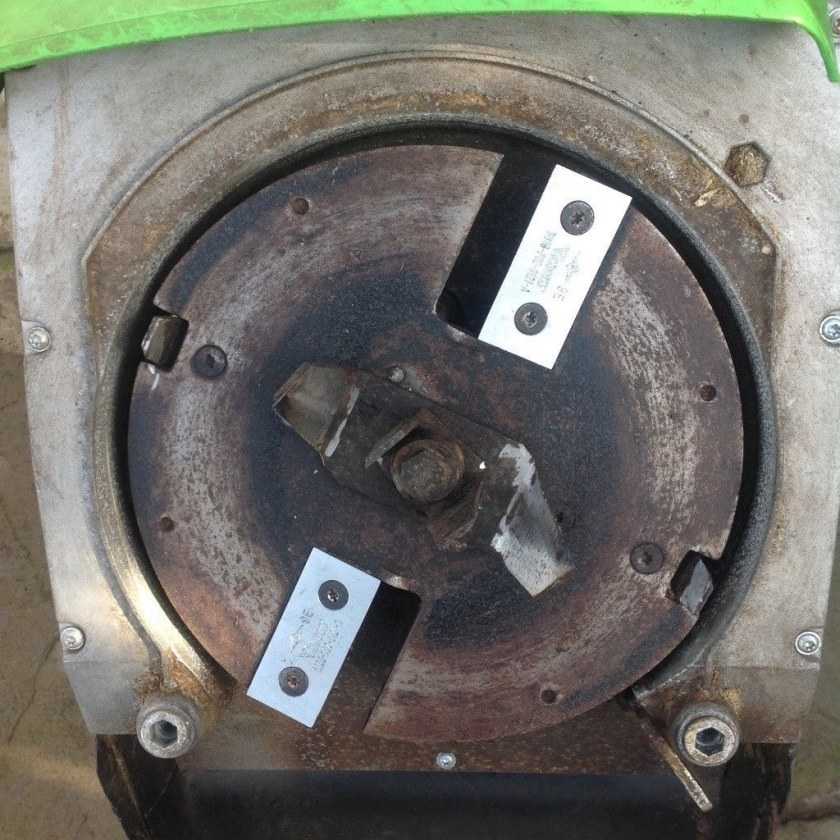

Из автомобильных рессор вырезать ножи. Задача эта довольно сложная, так что лучше обратится к профессиональному токарю. Размеры и форму ножей подбирают в зависимости от длины барабана электрорубанка, который вы будете использовать. Например, для вала длиной 17 см, достаточно четырёх ножей (по 2 элемента в каждом из двух противоположных фиксаторах).

Из уголка сварить каркас. Размеры станины зависят от габаритов двигателя.

Мотор установить на краю станины, а барабан с ножами — примерно посередине. Двигатель закрепить жёстко, на гайки и болты. Барабан следует монтировать на раму посредством подшипников, через втулки. Саму раму с валом установить на станину так, чтобы имелась возможность небольшого продольного перемещения барабана, для регулировки натяжения ремня.

Барабан и вал мотора должны располагаться строго параллельно. Расстояние между ними определяется длиной ремня.

На вал двигателя и шпильку барабана надеть шкивы (меньший — на барабан, больший — на мотор). Они должны располагаться строго на одной линии, иначе ремень будет слетать.

Сам кожух, помимо защиты от получения травмы, выполняет функцию горловины, куда подают ветки для измельчения.

На станок установить пускатель, резервуар для щепы и защитный кожух, после чего можно приступать к работе.

На свободном конце вала барабана можно установить дисковую пилу, тогда у вас получится универсальный станок для деревообработки.

Более подробно узнать, как сделать измельчитель веток в домашних условиях, можно из видео.

Разновидности измельчителей

Перед производством вторсырья, любой пластик должен быть измельчен. Для этого существуют специальные аппараты – дробилки. В зависимости от физических качеств помещаемого в них полимера, аппараты можно классифицировать по нескольким категориям:

• для измельчения ПВХ пленки, нейлона или акрила. Конструкция напоминает большие ножницы с лезвиями «V» – образной формы;
• для крупных пластиковых отходов. Наиболее часто применяются на комбинатах вторсырья или заводах по производству пластмасс. Бывают по конструкции молотковые, щековые или конусные. С их помощью измельчают оконные профиля и крупные детали и корпуса;
• для ПЭТ бутылок и тонкостенных пластиков. Наиболее распространенный вариант измельчителя, конструктивно называется роторным.

Необходимый тип аппарата можно приобрести либо сделать самому. Речь идет о небольшом бытовом приборе из третьей категории. Дробилка для пластика своими руками делается довольно легко и не требует серьезных знаний и специализированного инструмента, кроме сварочного аппарата.
