Эскизный проект

Структура и содержание документа

Согласно принципам проектирования, специалист подготавливает список документов, которые входят в эскизный проект. И выглядит он следующим образом:

• Общий чертеж внешнего вида. Включает наружные изображения, например, фасад здания, и детальное описание элементов. Это позволяет увидеть количество деталей, понять их взаимодействие друг с другом и разобраться в принципе работы (если эскиз составлялся для оборудования). Также в перечне указывают размеры, описывают технические особенности и рисуют схемы. Готовый проект должен получиться максимально информативным.
• Пояснительная записка. Описывает эскизное решение в различных вариантах, обосновывает выбор того или иного подхода, даёт оценку в соответствии с возложенными требованиями. Составление этой бумаги является обязательным условием.
• Итоговая ведомость. Совокупность предыдущих сведений, которая указана в краткой форме.

Для изготовления механического или автоматизированного устройства используют технический проект (все акты с окончательными решениями по планированию). Разработку подобной техники проводят в соответствии с правилами ЕСКД и государственными образцами качества. Также здесь составляют рабочий проект, помогающий оценить технологические характеристики, экономическую выгоду, возможность проведения последующей модернизации и другие свойства. Правильная планировка состоит из:

• главной части с объяснением принятых решений;
• технической и экономической части;
• генерального плана;
• технического проекта со второстепенными вопросами;
• производственной части;
• сметы.

Структура, созданная таким образом, обеспечивает необходимый уровень качества разработки и последующего создания объектов. Но, в ходе работы могут возникнуть трудности, связанные с несоответствием между сложностью объекта и устаревшими методиками планирования. Использование современных математических методов и вычислительных машин способствует повышению качества, минимизирует появление несоответствий и сокращает сроки производства.

Чаще, эскизный проект представляется в бумажном формате на листах А4, для массовых слушаний и презентаций могут использоваться планшеты или проекторы. Конкретных требований к оформлению не существует, и у каждой организации есть собственный стиль.

Для чего необходим эскизный проект?

— дает возможность в сжатые сроки наглядно представить и согласовать принципиальные решения по стилистике, архитектурному исполнению, функциональности, планировочным решениям, габаритам, схеме расположения дома на земельном участке.

— позволяет определить ориентировочную стоимость и сроки работ по строительству дома, их очередность и перечень, потребность объекта в энергообеспечении, а также определить предварительные работы необходимые для подготовить участка к застройке.

— вместе с сопутствующими документами позволяет согласовать и получить разрешение на строительство в органах власти

— является основой для детальной разработки принятых проектных решений и выпуска Рабочей документации, необходимой для строительства

Чего делать нельзя: 9 запретов

В требованиях к текстовым документам содержится ряд запретов. Например, требования единой системы конструкторской документации (ЕСКД 2020) года запрещают:

1. Указывать индексы стандартов без обозначения присвоенного им регистрационного номера.
2. Писать математические знаки без числового сопровождения.
3. Ставить знак минус для обозначения отрицательных чисел.
4. Перечеркивать круг в качестве обозначения диаметра.

В самом тексте недопустимо применять:

1. Сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе.
2. Обороты разговорной речи, техницизмы, профессионализмы.
3. Для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), иностранные слова и термины при наличии равнозначных слов и терминов в русском языке.
4. Произвольные словообразования.

К физическим величинам тоже есть требования:

1. Нельзя сокращать обозначения единиц физических величин (если они употребляются без цифр, за исключением единиц физических величин в заголовках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки).

Отклонение от обязательных требований не допускается, в соответствии с действующими правилами следует оформлять любой элемент текста.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Эскизный проект разрабатывают, если это предусмотрено техническим заданием или протоколом рассмотрения технического предложения.

Эскизный проект разрабатывают с целью установления принципиальных (конструктивных, схемных и др.) решений изделия, дающих общее представление о принципе работы и (или) устройстве изделия, когда это целесообразно сделать до разработки технического проекта или рабочей документации.

На стадии разработки эскизного проекта рассматривают варианты изделия и (или) его составных частей. Эскизный проект может разрабатываться без рассмотрения на этой стадии различных вариантов.

1.2. При разработке эскизного проекта выполняют работы, необходимые для обеспечения предъявляемых к изделию требований и позволяющие установить принципиальные решения. Перечень необходимых работ определяется разработчиком в зависимости от характера и назначения изделия и согласовывается с заказчиком, если изделие разрабатывается по заказам Министерства обороны. Примерный перечень работ для изделий народнохозяйственного назначения приведен в приложении.

Примечание. На стадии эскизного проекта не повторяют работы, приведенные на стадии технического предложения, если они не могут дать дополнительных данных. В этом случае результаты ранее проведенных работ отражают в пояснительной записке. (Измененная редакция, Изм. N 4).

1.3. В комплект документов эскизного проекта включают конструкторские документы, в соответствии с ГОСТ 2.102-68 предусмотренные техническим заданием и протоколом рассмотрения технического предложения. При выполнении документов в электронной форме электронную структуру изделия и электронную модель изделия (сборочной единицы, комплекса) выполняют со степенью детализации, соответствующей стадии эскизного проекта.

Конструкторские документы, разрабатываемые для изготовления материальных макетов по ГОСТ 2.002-72, в комплект документов эскизного проекта не включают. (Измененная редакция, Изм. N 5).

1.4. На рассмотрение, согласование и утверждение представляют копии документов эскизного проекта, скомплектованные по ГОСТ 2.106-96. Допускается по согласованию с заказчиком представлять подлинники документов эскизного проекта.

1.5. Форма представления документов эскизного проекта (бумажная или электронная), если она не указана в техническом задании и (или) протоколе рассмотрения технического предложения, определяется разработчиком по согласованию с заказчиком. Виды документов устанавливают по ГОСТ 2.102-68. Допускается включать в комплект документов эскизного проекта документы в различных формах представления. (Введен дополнительно, Изм. N 5).

Это интересно: Дюймовая коническая резьба — особенности, технология нарезки

Порядок разработки и утверждения эскизного проекта

Разработка каждого эскизного проекта начинается в том случае, если это предусматривает ТЗ либо протокол. В качестве примера можно рассмотреть этапы проектировки жилого дома:

Сбор информации о местности. В эту процедуру входит определение типа грунта и особенностей ландшафта (низина, равнина или холм). Эта информация позволяет грамотно создать фундамент. Также специалисты анализируют наличие ближайшей системы канализации, водоснабжения, телефонной связи и прочего.

Выполнение проектирования эскизного проекта. Собрав необходимые данные, начинается процесс зарисовки. Дизайнеры делают несколько набросков, и подготавливают возможные схемы проведения коммуникаций. Далее начинается работа с составлением размеров и качеством материалов. Тут могут проходить некоторые корректировки.

Детальная зарисовка каждого объекта. По завершению данного пункта заказчик сможет получить информацию про толщину стен, из какого материала они будут сделаны, почему проектировщик выбрали именно этот материал и многое другое. Этот пункт является завершающим, поэтому у специалиста уже должен быть готов окончательный план технического проекта, с проведением всех коммуникаций.

Для участия в конкурсе может быть подготовлено несколько эскизов и уменьшенные копии будущих моделей, что увеличивает шансы на победу.

Государственная комиссия изучает состав каждого эскизного проекта, и сопоставляет полученную информацию с требованиями ГОСТ, нормами безопасности и другими документами. К реализации строения допускают самый оптимальный вариант, однако, победителю нужно пройти процедуру согласования:

• написать заявление;
• предоставить копию акта, удостоверяющего личность;
• предъявить копии или оригинал эскизов;
• дать копию архитектурно-планировочного строения.

Сроки рассмотрения для несложных технических объектов составляют не более 10 рабочих дней. Если строение является технически сложным, то сроки рассмотрения могут продлиться до 15 рабочих дней, при этом день подачи документов не входит в этот период.

Основаниями отказа для утверждения являются: неправильное составление документов, несоответствие или расхождения предоставленных данных, ошибки в сведениях о материалах, размерах и прочего. Заказчику не могут отказать без объяснения причин, и срок отказа не должен превышать 5 суток (в разных странах эти показания могут отличаться).

Перечень документов эскизного проекта

Составление чертежной документации является не менее важной задачей, чем создание самого проекта. Любая ошибка может стать причиной отказа и привести к потере денежных средств

Правильный комплект бумаг для строительства дома должен выглядеть следующим образом:

Пояснительная записка. Сюда входят технико-экономическая инструкция и главные архитектурные свойства постройки. Описание размеров, внешнего вида, материалов, которые планируются применять при постройке.

Если планируется создать сложную постройку, то пояснительная записка идёт с приложением к эскизному проекту, где обязаны находиться:

• копия ТЗ;
• наименование работ (если требуется);
• список документов, использовавшихся в ходе конструирования;
• литература, которая применялась для составления проекта.

Планы фасадов. Чаще используется около 4 варианты домов с разным окрасом.

Планировка всех помещений(включая ярусы и подвальные зоны). Здесь определяется весь внешний облик здания и главное архитектурное решение. Также эти уставы разбивают на два этапа, один из которых обговаривается с заказчиком. В многоэтажных зданиях, где на всех этажах одинаковая планировка, приводится только один экземпляр.

Трехмерные изображения дома. Это важнейшая часть проектировки. Создавать изображение лучше максимального качества, поскольку это облегчит и удешевит большое количество работ.

Чертеж с горизонтальным или вертикальным разрезом постройки. Разрешено делать в 2-3 экземплярах (всё зависит от архитектурной сложности).

План кровли. Этот этап можно заменить трехмерным изображением дома сверху.

План участка с расположением дома. Панель документация позволяет оценить правильность расположения постройки в соответствии с имеющимися коммуникациями.

Ведомость готового эскизного проекта. Содержит в себе наименование всех конструкторских и рабочих документов. Чтобы ведомость прошла проверку, следует соблюдать правильную последовательность записи:

• пометка об общей документации;
• записи по отдельным сборочным единицам;
• заново разработанная документация;
• применённые акты.

Вышеперечисленные акты рекомендуется сделать в нескольких экземплярах, один из которых в word или другой электронной программе.

Это интересно: Фрезеровка ПВХ и МДФ — виды, варианты, режимы, оборудование

Что входит в состав эскизного проекта

Ниже приводим список, что включает в себя эскизный проект дома.

• титульный лист (обложка)

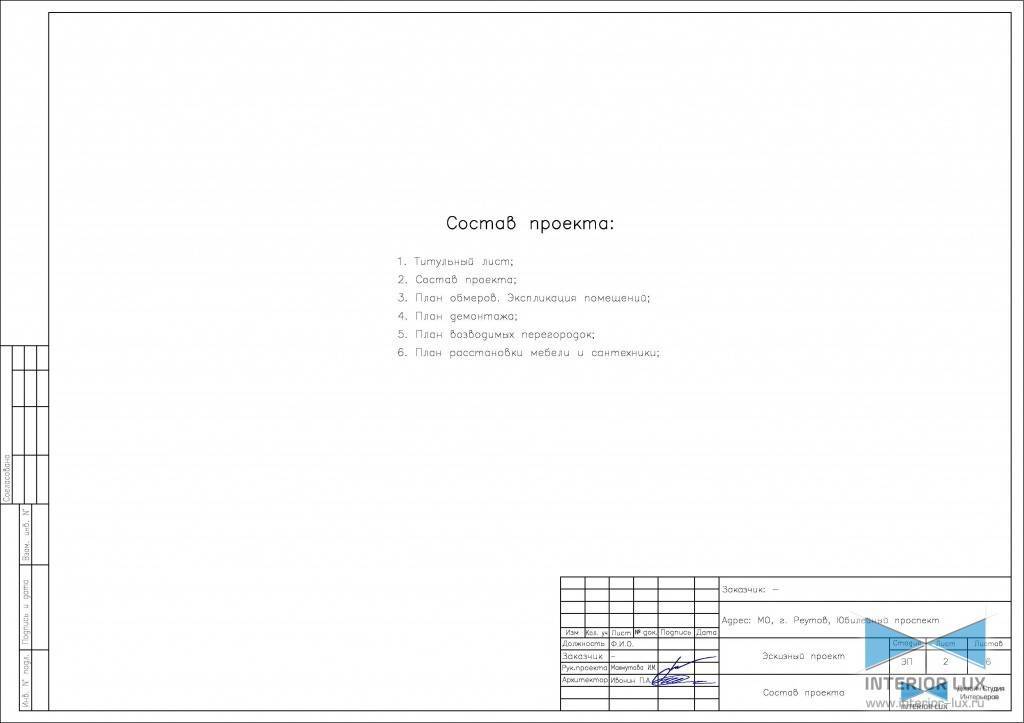

• содержание (ведомость чертежей проекта)
• пояснительная записка
• схема генерального плана М1:500
• поэтажные планы

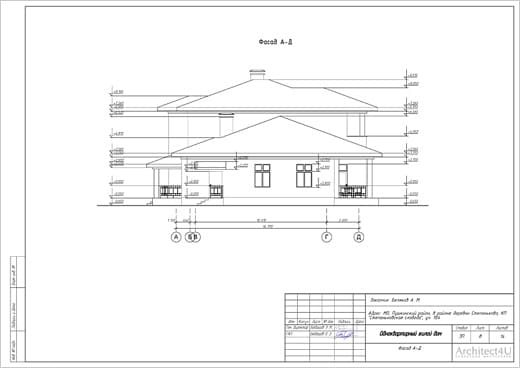

• фасады
• разрезы
• план кровли
• компьютерная 3D визуализация

По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.

Пример расширенного эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация. Вид 1

3D визуализация. Вид 2

3D визуализация. Вид 3

3D визуализация. Вид 4

3D визуализация. Вид 5

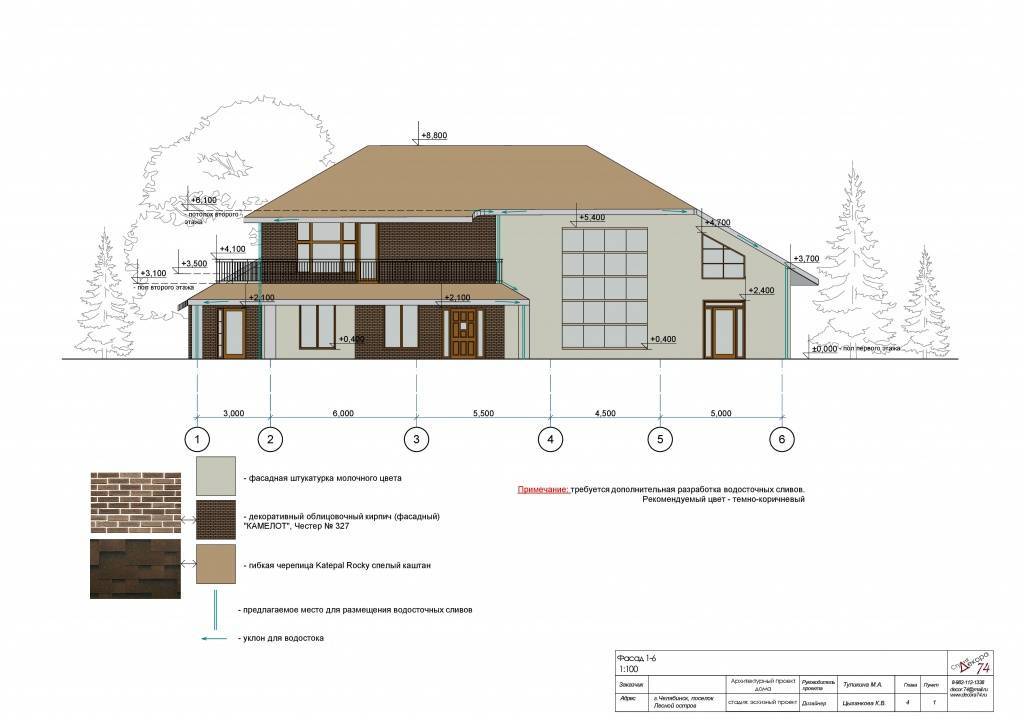

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

Цветовое решение главного фасада дома

Цветовое решение заднего фасада дома

Цветовое решение бокового фасада дома

Цветовое решение бокового фасада дома

Чертеж плана 1 этажа

Разрез 1-1

Чертеж плана кровли

Пример базового эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация

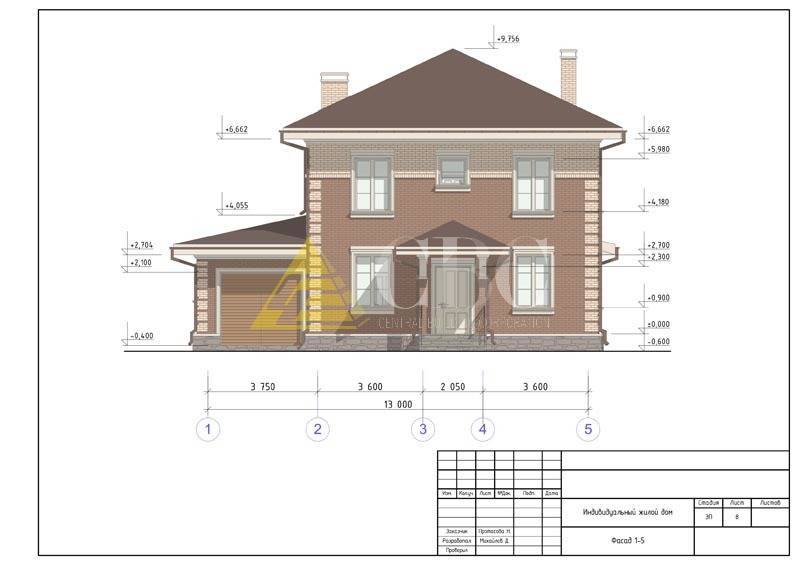

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

План 1 этажа

План 2 этажа

Разрез 1-1

Разрез 2-2

План кровли

Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.

Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации

Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов

Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.

По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.

Отличия эскизного проекта от рабочего

Эскизный вариант обходится недорого, помогает Заказчику в получения предварительных расчетов и выяснения приблизительной стоимости реализации от других потенциальных Подрядчиков. Однако дом по нему не построить. Понадобится архитектурный и рабочий проект (развернутая профессиональная документация).

Наименование	Эскизный проект	Рабочий проект
стоимость за 1м²	150р.	400р.
габаритные размеры строения
размеры по осям несущих стен (расстояния между стенами)
поэтажные планы с указанием площадей
фасады (минимум 4 вида) с крышей
архитектурный проект
разрезы стен с высотами
окна и двери (на фасадах)
окна и двери (все) с размерами
план крыши с размерами, развертки скатов по отдельности
план балок пола и перекрытий
стропильная система
экспликация узлов
внутренняя отделка
разбревновка (порядовка) для производства
проект фундамента
сборочные чертежи
компьютерная 3D визуализация	+ 150р. (1м²)	+ 150р. (1м²)

Подробная документация со всеми размерами, пиломатериалами и крышей не допускает двоякого толкования о поэтажных высотах в чистоте, количестве капитальных стен, номинальном диаметре бревна и необходимом для тепла в доме количества венцов сруба.

Рабочий проект исключает возможность искажения действительности для недобросовестных организаций. Облегчает сравнение смет от Подрядчиков. Все вынуждены считать один и тот же дом, а не абстрактный. Стоимость рабочего проекта +250р. х 1м².

Важный момент: для корректного сравнения стоимости строительства в эскизном и рабочем проекте должен учитываться конкретный диаметр бревен. Никаких “средних” значений. Все лесоматериалы для срубов меряются строго по верхушке (минимальный диаметр). С обязательным указанием рубленое или оцилиндрованное бревно, у них очень разная кубатура (объем стенового материала).

В основе любой профессиональной строительной документации заложен эскиз, предварительно согласованный с Заказчиком. Нормативы по проектированию не предъявляют определенных требований к эскизным проектам. Состав рабочей документации так же бывает разный в деталях. От минимально достаточного до обстоятельного (включая отделку, проход печной трубы через крышу). Инженерные системы и коммуникации проектируются отдельно.

Только полноценный вариант пригоден для получения разрешения на строительство – изготовления паспорта объекта. С максимально упрощенными эскизными проектами на руках нельзя будет оформить документы о регистрации. Ввиду небольшой ценности сложно получить эксклюзивные права на дизайн и конструкцию построенного дома от Подрядчика.

Техническое оформление документов: общие требования

Правила ГОСТ к оформлению тестовых документов отличаются. Всё зависит от того, кто утверждал стандарт (Таблица 1).

Таблица 1. Разница и сходство редакций ГОСТ.

Межгосударственный стандарт ГОСТ 2.105-95	Национальный стандарт ГОСТ Р 2.105-2019
Высота символов — не менее 2,5 мм.	Шрифт Times New Roman или Arial размером 14 для основного текста и размером 12 для приложений, примечаний, сносок и примеров; допускается использование шрифта размером 13 и 11 для основного текста и размером 12 и 10 для приложений, примечаний, сносок и примеров соответственно.
Расстояние между боковыми линиями формы и текстом должно составлять минимум 3 мм.
Абзац начинается с красной строки, минимальный отступ — 15–17 мм.	Абзацы начинается с отступа, равного 12,5–17 мм.
От нижней и верхней границ следует отступать не менее 10 мм.
Интервал между строками — не менее 8 мм.	Текст оформляют с использованием полуторного межстрочного интервала; допускается использование двойного межстрочного интервала.
Расстояние между заголовком и текстом при выполнении документа машинописным способом равно 3, 4 интервалам, при выполнении рукописным способом — 15 мм; расстояние между заголовками раздела и подраздела — 2 интервала, при выполнении рукописным способом — 8 мм.	Расстояние между заголовком и текстом, между заголовками раздела и подраздела — не менее 4 высот шрифта, которым набран основной текст. Расстояние между строками заголовков подразделов и пунктов принимают таким же, как в тексте; при выполнении машинописным способом интервал равен 3 или 4 интервалам, при выполнении рукописным способом — не менее 15 мм.

При переносе части таблицы на ту же или другие страницы наименование нужно поместить только над первой частью таблицы.

Нумерацию документов ЕСКД позволяет сделать как сквозной, так и отдельной для каждого раздела.

ПРИЛОЖЕНИЕ (рекомендуемое). ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ РАЗРАБОТКЕ ЭСКИЗНОГО ПРОЕКТА

ПРИЛОЖЕНИЕ Рекомендуемое

В общем случае при разработке эскизного проекта проводят следующие работы:

а) выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов составных частей и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов;

б) предварительное решение вопросов упаковки и транспортирования изделия;

в) изготовление и испытания материальных макетов и (или) разработка и анализ электронных макетов с целью проверки принципов работы изделия и (или) его составных частей; (Измененная редакция, Изм. N 5).

г) разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных техническим заданием и техническим предложением;

д) оценку изделия на технологичность и правильность выбора средств контроля (испытаний, анализа, измерений);

е) оценку изделия по показателям стандартизации и унификации;

ж) оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты; (Измененная редакция, Изм. N 5).

з) проверку вариантов на патентную частоту* и конкурентоспособность, оформление заявок на изобретения; ____________ * Вероятно ошибка оригинала. Следует читать «патентную чистоту». — Примечание изготовителя базы данных.

и) проверку соответствия вариантов требованиям техники безопасности и производственной санитарии;

к) сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения).

Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим).

При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области;

л) выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных техническим заданием и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением;

м) выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими предприятиями (организациями), составление технических требований к этим изделиям и материалам;

н) составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных техническим заданием и техническим предложением;

о) проработку основных вопросов технологии изготовления (при необходимости);

п) подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных техническим заданием на данной стадии;

р) проработку вопросов, обеспечивающих возможность использования конструкторской документации в электронной форме на последующих стадиях разработки. (Введено дополнительно, Изм. N 5). ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 4). Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Единая система конструкторской документации. Основные положения: Сб. ГОСТов. — М.: Стандартинформ, 2011
