Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Фреза по дереву для ручного фрезера — что это такое и в чем ее назначение

Фреза для ручного электрического фрезера – это небольшой по размеру режущий инструмент. Состоит из трех простых частей:

  • хвостовик;
  • несущий корпус;
  • режущие ножи, закреплённые в несущем корпусе.

От качества фрезы зависит очень много

Как говорят опытные мастера – не так важно, какой фрезер используется, важно какого качества фреза

Тем не менее, лучше работать качественным, удобным фрезером. При работе фреза вращается на огромных оборотах, за счет чего достигается чистота, скорость и качество обработки. Электродвигатель фрезера через повышающий редуктор придает фрезе скорость вращения от 10 000 до 30 000 об/мин. Чем больше оборотов способен выдать фрезер, тем лучше.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Основные характеристики

Фрезы отличаются собственными характеристиками, на которые следует обращать внимание

Диаметр хвостовика

В зависимости от размеров фрезы изготавливаются различные зажимные элементы для хвостовика. В первую очередь следует проверить, в каких единицах измерения указан размер последнего – в дюймах или миллиметрах. При несоответствии единиц измерения хвостовика и зажимного элемента возникнут проблемы, которые приведут к сокращению срока службы фрезера и понизят качество работы.

Длина фрезы и режущей основы

Нормальной длиной фрезы считается 60-210 мм, режущей основы – 15-125 мм. Длинные инструменты отличаются увеличенными параметрами: 105-250 мм и 55-140 мм соответственно. Они применяются в основном для черновой обработки. Короткие фрезы применяются для работы с различными материалами и черновой обработки. Их размеры: 60-205 мм для фрезы, 15-120 мм для режущей части.

Сплав

Вида сплава, применяющего для изготовления инструмента:

  • цельный твердый сплав;
  • сплав с твердосплавными напайками.

Главной характеристикой цельного твердого сплава является максимальная точность при работе с деревом.

Детали из сплава с твердосплавными напайками оснащаются режущей частью различной формы, благодаря чему увеличивается спектр выполняемых задач. Их нужно реже точить, чем представителей первого варианта, но сам процесс заточки сложнее.

Отвод стружки

Существуют разные виды избавления от отходов:

  1. Однозаходные с удалением стружки вверх.
  2. Двухзаходные с удалением стружки вверх.
  3. Трехзаходные и четырезаходные с удалением стружки вверх.
  4. С удалением стружки вниз.
  5. С прямыми ножами.

Первый тип отличается одной кромкой и канавкой. Стружка не плавится и не прилипает к инструменту.

Вторые предназначены для обработки с высокой точностью за счет жесткой конструкции. Срез получается ровным и четким.

Третьи характеризуются большим числом рабочих кромок, что увеличивает скорость работы до максимума.

Четвертые подходят для работы с однослойным материалом. Благодаря особому воздействию на материал сверху, эти фрезы позволяют не использовать стопорные элементы, чтобы изделие оставалось на месте в процессе.

Пятые применяются при работе с многослойными материалами. Хорошо подходят для пробивки пазов.

Для предотвращения быстрого износа фрезы должны использоваться в тех типах работ, для которых предназначены.

Популярные производители

Производителей фрез сегодня можно разделить на две группы:

  • производители фрезеров, которые выпускают оснастку для своего электроинструмента и совместимых с ним инструментов других производителей;
  • производители режущей оснастки, которые специализируется именно на этом и не выпускают сами электроинструмент.

Первые выпускают продукцию достаточно хорошего качества, так как заинтересованы в том, чтобы их инструмент успешно работал. Но не заинтересованы в том, чтобы их оснастка работала вечно для того, чтобы продажи не были разовыми. Время от времени такие фрезы меняют на новые.

Самые массовые и популярные производители – Энкор, Бош, Фит, Корвет и другие.

Вторые стараются  поддерживать репутацию качества своих изделий, выпускают профессиональные изделия с долгим сроком службы. Однако среди них могут быть «безымянные» изделия плохого качества неизвестного происхождения.

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

  • в обычную дрель;
  • фрезерный станок (фрезер);
  • промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

  • сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
  • врезать фурнитуру, замки, петли;
  • формировать объемные формы на плоских поверхностях (декорирование);
  • вырезать деревянные заготовки, имеющие сложную конфигурацию.

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов. А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.

Основные правила работы + (Видео)

Работать с фрезером может любой, однако при работе нужно придерживаться определенных правил:

  • Обрабатываемую деталь необходимо тщательно закрепить на рабочем столе, что позволит улучшить качество обработки, и снизит риск получения травмы.
  • Двигать инструмент нужно так, чтобы лезвия фрезы двигались навстречу древесине, это направление называется встречным. В обратном направлении инструмент будет вырываться из рук, линия обработки будет неровной и не качественной.
  • Для фрезерования различных окружностей, овалов и эллипсов можно использовать специальные циркули, позволяющие выполнить круг довольно большого радиуса. Существует несколько видов насадок, которые быстро крепятся к подошве фрезера.

Ручным фрезером можно выполнить целый ряд работ, начиная от простых бытовых задач по врезке замков и заканчивая сложными декоративными операциями на дорогой мебели, вырезании узоров, резьбы по дереву. Конечно новичку не следует начинать работу со сложной задачи, лучше начинать с чего-то простого и постепенно, набираясь опыта усложнять задачи.

Фрезы фигирейные

Используются при необходимости сделать фигурные фаски и декоративные кромки. Подшипник дает возможность использовать в работе фигурные и прямоугольные заготовки. Здесь есть три подтипа фрез.

Горизонтальные

Применяются для обработки филенки. В том числе декоративной. Благодаря подшипнику можно работать с прямолинейными и криволинейными кромками.

Горизонтальные двухсторонние

Уменьшают время обработки за счет возможности выполнения за один проход, сразу создавая фигурную часть и шип для паза.

Вертикальные

Самое распространенное применение – создание плинтусов. Хотя этим возможности этих фрез не ограничиваются. Результат работы инструмента – декоративная часть и шиповое соединение.

Изучив виды фрез по дереву для ручного фрезера, можно идти в магазин, чтобы выбрать подходящий вариант, и приступать к работе. А все многообразие вариантов позволит выполнить любую работу, какая только может прийти в голову.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

  • HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
  • HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

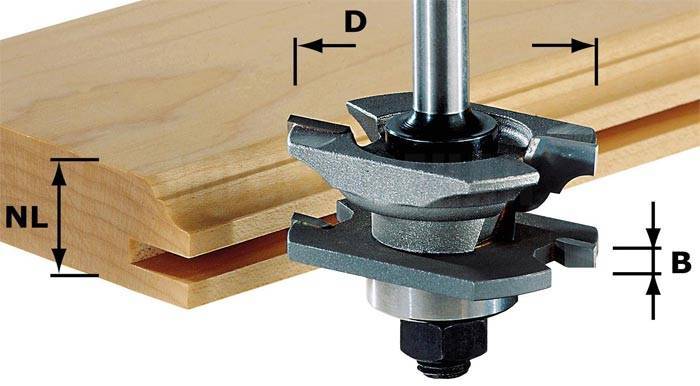

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Пазовые фрезы по дереву

Их основное предназначение – формирования пазов, однако чаще всего они применяются для резьбы древесины с помощью ручного фрезера.

А разновидностей их тоже довольно много:

спиральные – однотипные с большинством концевых фрез с более сформированной внешней винтовой режущей кромкой, напоминающей сверло;

галтельные – делающие полукруглые пазы;

конические – часто именно они используются для резьбы по плоскости;

Т-образные;

типа «ласточкин хвост»;

фасонные;

комбинированные – используемые для склеивания больших деревянных щитов.

Пазовые фрезы, работающие по поверхности деревянных изделий чаще всего монолитные, но бывают и с твердосплавными режущими кромками.

Спиральные сверла


Вездесущее спиральное сверло было, наверное, первым режущим инструментом, который каждый из нас когда-то начал использовать, ну, например, в ручной электродрели. В то время как концевые фрезы есть только у станочников, спиральные сверла имеются в доме почти каждого мастера-любителя. Но все не так просто, как кажется на первый взгляд. Статистика показывает, что отверстия составляют абсолютное большинство всех операций, выполняемых на станках с ЧПУ. Кроме того, интенсивность удаления материала спиральными сверлами очень высока и обычно превосходит эту характеристику у концевых фрез. Иногда может иметь смысл высверлить множество отверстий, а затем обработать на станке сетку между отверстиями с помощью концевой фрезы.

Как и концевые фрезы, спиральные сверла выпускаются в разных размерах, с разными покрытиями, материалами и длиной.

Размеры спирального сверла

Спиральные сверла имеют большее разнообразие диаметров и размеров, чем концевые фрезы. Впрочем, в этом нет ничего удивительного, учитывая распространенность операций по производству отверстий и сложность использования одного сверла для отверстий разного диаметра, тогда как концевые фрезы намного более гибкие в этом отношении. Помимо метрических и дюймовых размеров существуют также особые размеры, например, числовые и буквенные.

Быстрорежущая сталь, кобальт и карбид вольфрама + Покрытие или отсутствие покрытия

Если Вам нужна прочность и жесткость карбида вольфрама для быстрой обработки жестких материалов — альтернативы быть не может. В других случаях просто купите полный набор сверл из быстрорежущей стали или кобальта.

Покрытие или его отсутствие — дело вкуса. Покрытия могут оказаться полезными, хотя и не настолько, как в концевых фрезах, возможно, потому что большинство спиральных сверл изготавливаются не из карбида вольфрама.

Винтонарезной станок и длина короткой серии

Длина спирального сверла может быть различной. Большинство непрофессионалов используют спиральные сверла короткой серии. Вот чем они отличаются:

Сверло длиной для винтонарезного станка имеет такой же диаметр, но намного короче сверла короткой серии. Также оно более прочное.

Поскольку они короче, они также намного прочнее. Отверстие, производимое таким сверлом, будет точнее, а вероятность, что Вы сломаете сверло — меньше. Большинство станочников предпочитает использовать спиральные сверла для винтонарезного станка именно из-за этих преимуществ.

Фрезы кромочные

Представляют собой режущий инструмент для работы с кромками и создания нужной формы. Можно выделить следующие типы таких деталей.

Прямые

Простые и распространенные, эти фрезы позволяют создавать плоские прямые кромки перпендикулярного типа. Исполнение с подшипником дает возможность работы с круглыми формами.

Калевочные

Целью этого типа являются сложные узоры. Состоят из двух режущих частей. Подходят для выполнения прямой обработки, плавных изгибов и скругления.

В процессе выбора этого типа фрез рекомендуется брать те, что оснащены возможностью регулировки расстояния между режущими элементами.

Фальцевые

Подходят, когда нужно сделать прямоугольные пазы на изогнутых или ровных деталях. Дают возможность получить результат желаемой формы за счет двойного прохода.

Конусные

Особый тип, который используют производители мебели. Применяются для обработки деталей перед соединением. Меняя угол наклона режущей части добиваются получения декоративных фасок для соединения изделий многоугольной и круглой формы.

Галтельные

Используются, когда нужно сделать паз округлой формы. Оснащены двумя подшипниками, что защищают инструмент от перекоса. Результат похож на тот, который получается после пазовых галтельных фрез, но кромочные иногда удобнее.

Фигурные

Характеризуются большим весом. Используются на больших профессиональных станках. Ускоряют процесс за счет работы по всей площади изделия. Можно комбинировать различные элементы.

Полустержневые

Применяются для создания полукруглых выступов на кромках. Превращают прямоугольные заготовки в стержни. Можно сделать фаски и кромки сложной формы и шарнирные соединения. Для этого придется, наряду с полустержневой фрезой, обработать деталь галтельным или калевочным инструментом.

Как выбрать

Определить качество и долговечность фрезы можно только при реальной работе. Сделать это до покупки осмотром либо другими способами невозможно. Если требуется покупать большой комплект разных профилей за значительную сумму, можно проверить качество без продолжительных работ следующим способом:

  • покупается одна фреза выбранного производителя;
  • обратная сторона режущей кромки пробно затачивается обычным напильником с мелкой насечкой;
  • если снимаются опилки, сплав недостаточно прочный. (Легко точится – легко тупится).

Покупать большое количество фрез такого качества не стоит. Твердосплавные кромки затачиваются только абразивными кругами точильных станков либо алмазными надфилями, обычный напильник их не берёт.

Представление о качестве может дать репутация бренда. Большинство брендов выпускают для бытового применения «массовый ширпотреб», однако достаточно хорошего качества, чтобы выполнять нужные работы.

Средним и достаточным  для работы качеством обладают фрезы вышеперечисленных брендов – Бош, Энкор, Фит и т.д.

Цена не всегда показатель качества. Дело в том, что цена зависит не только от применяемых дорогих или дешевых сплавов, стоимости оборудования, но и от профиля фрезы. Сложный профиль большего размера стоит дороже, чем простой.

Хорошие фрезы выпускают немецкие производители. Гарантия качества, если изделие произведено не, например, «в КНР под контролем и т.д.», а именно на территории Германии. Поэтому при поиске в сетевых магазинах следует кликнуть страну-производитель «Германия». В выдаче будет только продукция, произведенная в этой стране.

Немецкие фрезы идеально сбалансированы, не создают вибраций и биений на больших оборотах, обрабатывают древесину максимально чисто и очень долго сохраняют рабочие качества без заточки.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы

При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями


Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

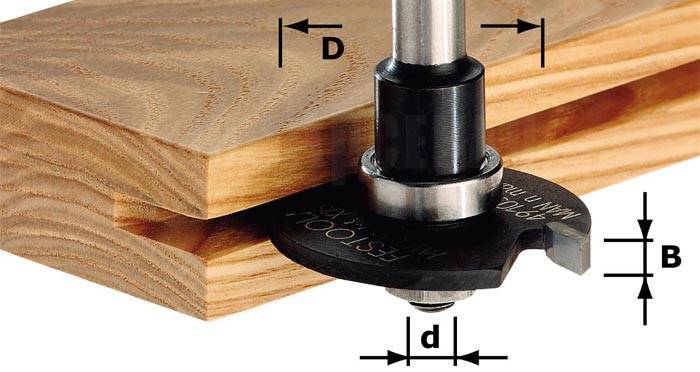

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Подготовительный этап

Чтобы научиться этому искусству, следует знать, как работает ручной фрез. Для установки в патрон фрезы аппарат следует уложить набок, причем некоторые виды устройство дают возможность отсоединять двигатель с патроном от платформы, и при этом не изменять настройки. Другие такой возможности не дают, и поэтому чаще всего требуется опускать основание максимально вниз.

Патрон следует открутить при помощи стандартного гаечного ключа, который входит в поставочный комплект. Патрон должен быть зафиксирован в неподвижном состоянии при помощи особой кнопки, которая расположена над точкой выхода вала из корпуса. Она есть далеко не на каждом виде фрезера, и иногда требуется фиксировать вал при помощи гаечного ключа, в патрон откручивать при помощи другого.

Накидную гайку вовсе необязательно требуется снимать полностью, но иногда требуется это делать, если фрезу сильно зажмет в цанге. Аккуратно следует простукивать по боковым поверхностям и прокручивать вал, ослабить цангу и вынуть заклинившую фрезу. Навинтите гайку, новую фрезу вставьте в цангу примерно на пару см.

Обратите внимание, что завинчивать накидные гайки без установленной фрезы запрещено, потому что от этого ломается цанга. Установка глубины работ производится следующим образом:

Установка глубины работ производится следующим образом:

  • Фрезе с опущенным основанием должен быть установлен на плоскую площадку.

  • Опустите фрезу до упора, а после зафиксируйте.
  • Ползунок указателя глубины следует установить на нулевой отметке.
  • Ограничитель глубины следует поднять на требуемую величину и застопорить винтом.
  • Разблокируйте фрезу и опустите до упора ограничителя глубины в регулировочный винт, а после заново все зафиксируйте.

Выбранную глубину стоит обязательно проверить на пробной заготовке, чтобы можно было внести коррективы при необходимости. Не нужно делать сразу очень большую глубину, потому что это поспособствует перегреванию фреза и создаст чрезмерную нагрузку на электрический двигатель. Рекомендуемая глубина за один проход равна от 0.4 до 0.6 см.

Фрезы пазовые

Предназначены для создания канавок, пазов и формирования декоративных поверхностей в заготовке. На рынке представлен товар нескольких видов.

Прямые

Простая деталь в форме цилиндра. Могут применяться:

  • как сверло-фреза;
  • для создания пазов;
  • для сращивания заготовок;

Галтельные

Предназначены для создания галтелей – полукруглых выемок, которые могут располагаться в кромках, основных плоскостях и ребрах. Имеют форму, похожую на символ «U». Могут создавать выемки повышенной сложности для украшения заготовки. Отличаются высоким качеством и надежностью результата.

Галтельные V образные

Отличаются от предыдущего типа формой наконечника, который выполнен в форме буквы «V». Пригождаются, когда необходимо создавать пазы под разными углами.

Конструкционные (Т образные и ласточкин хвост)

Используются для создания Т-образных пазов. «Ласточкин хвост» — другой подвид данного типа, который применяется для тех же целей, но немного отличается по форме. Для работы с этими инструментами необходим большой опыт. Пазы, сделанные с помощью такого инструмента, считаются одним из лучших способов соединения деревянных деталей между собой.

Фасонные

Применимы для создания наиболее сложных плоскостей и канавок. Пазы по форме напоминают фигурные скобки. Создаются под требования определенного заказчика. Используются для решения разного рода специфичных задач. Обладают большим рабочим ресурсом. Позволяют уменьшить количество времени, необходимого на работу с заготовкой.

При создании сложного узора можно предварительно пройти по контуру прямой фазовой фрезой для упрощения процесса.

Как хранить

Фрезы не требуют каких-то особых условий хранения. Исключается попадание воды, желательно сухое помещение, чтобы избежать ржавчины. В остальном каждый мастер хранит их так, как удобнее.

Комплектные фрезы продаются и хранятся в коробках. Купленные поштучно можно разместить на доске с просверленными под хвостовики отверстиями. Когда фрезы требуются часто, их держат под рукой. В других случаях убирают подальше, чтобы не мешали.

Ручной фрезер – это многопрофильный инструмент с самыми широкими возможностями. Сначала ставятся задачи, которые нужно решить.  Зачем для их выполнения подбирается фреза с подходящим профилем. Новичкам  следует знать, что фрезер – это не волшебная палочка, которая все сделает сама. Этим инструментом нужно работать. И тогда откроются все возможности, которые дает фрезер с подходящей фрезой каждому мастеру.

Типы лезвий фрез

При рассмотрении лезвий фрезы для ручного фрезера по дереву обнаруживаются такие типы и виды:

  • ножи из быстрорежущей стали. Маркируются буквами HSS. Необходимо выбирать, когда предстоит работа с мягкой древесиной;
  • ножи из твердосплавных металлов. Маркировка – HM. Применяются в основном для работы с твердым материалом. Прочны и устойчивы к повышенным температурам.

Кроме того, есть ряд разновидностей форм лезвий:

  • вертикальные;
  • наклонные;
  • спиральные.

Наклонные обеспечивают более хорошее качество конечного результата за счет срезания кусков дерева, а не срубания, как это делают вертикально расположенные ножи.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 900. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
