Где находится сапун бензопилы штиль

Видео: Как Почистить Сапун В Бензопиле

Если вы ранее снимали бензопилу, быстро снимите ручку.

Обычно за этим шагом следует разборка стартера. Но, учитывая стандартные конструктивные особенности бензопилы, нам не нужен этот шаг, чтобы перевести дух. При желании вы можете снять стартер, так как под ним накапливается много опилок.

Дыхательная процедура

Самый простой способ чистки. использовать швейную иглу. Перед чисткой клапана убедитесь, что он забит. Это не сложно сделать.

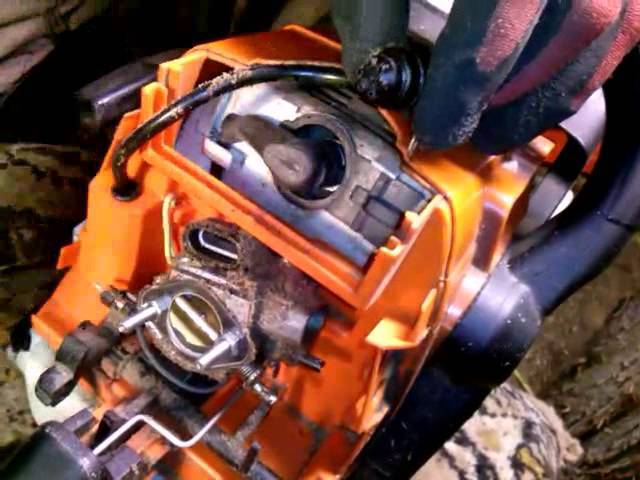

1. Снимите карбюратор (он должен быть отсоединен от топливного шланга), оцените количество следов топлива.
2. Если топливо вытекает, а дыхательный аппарат остается чистым, то с ним все в порядке, и вам необходимо продолжить диагностику. Если из газовой линии вытекает слабый поток топлива, вы можете быть уверены, что вентилятор необходимо тщательно очистить.

Важно! Если после очистки бензопилы увеличивается скорость холостого хода, не спешите паниковать, разбирать инструмент и не брать его в мастерскую. После очистки такое поведение двигателя и карбюратора (их взаимодействие приводит к увеличению холостого хода) считается нормой

Если эта функция вызывает тревогу, регулировочный винт, расположенный на карбюраторе и маркированный T., может быть слегка отрегулирован.

Является ли мыло причиной проблем с бензопилой?

При первых признаках поломки бензопилы не спешите дышать. Многие не хотят сразу начинать разбирать ручку, если не уверены, что виноват маленький клапан. Прежде чем снимать ручку бензопилы, устраните возможные причины неисправности устройства при чистке дыхательного аппарата. Начните с малого.

1. Оцените качество топливной смеси. Не все производители предлагают регулируемые форсунки для моделей бензопилы. Тем не менее, некоторые из них могут быть настраиваемыми. Это дает «мастерам» возможность экспериментировать с составом топливной смеси. Возможно, вы определились с этим экспериментом, но через некоторое время вы забыли об этом и теперь обвиняете дыхательный бак в приборе в неисправности. Помните, что в идеале вы должны использовать марку масла, рекомендованную производителем (как указано в инструкции к устройству), а не использовать старую смесь (на ее разработку может уйти две недели). Через месяц это ухудшится и станет причиной неисправности устройства.
2. Проверьте свечу (возможно, вы заполняете ее при запуске инструмента). Изучите эту часть; оно должно быть чистым, без следов масла. Если на нем есть табличка, она должна быть светлой, коричневого цвета, что указывает на проблему с катушкой зажигания. Держите запасные свечи под рукой, чтобы быстро удалить этот предмет из списка проблем.
3. Не только вентилятор, но и струя карбюратора и топливный фильтр могут быть забиты (поэтому после снятия ручки необходимо снять карбюратор и правильно очистить поверхность под ним от опилок). Вы можете обрабатывать оба узла самостоятельно.
4. Воздушный фильтр забит. Этот фильтр может быть забит пылью, что станет серьезным препятствием при запуске бензопилы.

Рассмотрите особенности модели вашего инструмента, чтобы вы могли точно диагностировать проблему. Это не только устранит это и вернет вас к работе с бензопилой как можно скорее, но и избавит вас от хлопот (демонтаж тех узлов, которые не работают).

Как правило, вентилятор встроен в крышку топливного бака, поэтому вы можете легко добраться до него, а затем быстро и эффективно почистить клапан.

Муфта сцепления

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в радиальном направлении, притягиваются к центру вала пружинами (4.5) не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты двигателя бензопилы достигают значений, когда центробежная сила превышает усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана не начинают его вращать. В итоге начинает вращаться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с внешней стороны сцепления.

Главным достоинством муфт подобного типа является то, что при заклинивании цепи сцепление бензопилы проскальзывает, не глуша двигатель не вызывая поломки механизмов, передающих движение от двигателя к цепи.

Устройство бензопилы Штиль 180

Хозяйственная бензопила Stihl MS 180 оборудована высококачественным фирменным ДВС, с завода-производителя настроенным на работу в сложных погодных условиях. Одноцилиндровый мотор модели успешно выдерживает длительные высокие нагрузки без увеличения количества потребляемого горючего, а кованая поршневая группа не поддается коррозии и образованию заусениц. Охлаждение двигателя – улучшенное, посредством всасываемых воздушных масс. Для более удобной эксплуатации бензопила Stihl 180 оснащена заводской системой подавления вибрации, а для снижения шума во время работы – фирменным глушителем.

В устройство сцепления инструмента входит фирменная ведущая звездочка. Она выдерживает длительные нагрузки и не проскакивает при резком увеличении оборотов. Это повышает эффективность цепной пилы Stihl при распиловке сухих толстых бревен.

Для облегчения запуска холодного заводского мотора бензопила Stihl MS 180 оснащена декомпрессионным клапаном, предназначенным для ручной подкачки горючего.

Рабочие органы садового инструмента – усиленная металлическая шина, на которой натянута цепь. Для более точной регулировки натяжения пильной гарнитуры в комплектации модели Stihl предусмотрено фирменное фронтальной устройство. За защиту оператора от оборвавшейся цепи отвечают щитки для передней и задней руки, а также уловителем цепи. Для смазки пильной гарнитуры в устройстве модели предусмотрена фирменная система смазки Ematic с долговечным масляным насосом. Дополнительно производитель включил в комплектацию садового инструмента зубчатый упор для более точной распиловки бревен.

Бензопила Stihl MS 180 выделяется простотой в использовании, которой удалось достичь благодаря продуманному производителем расположению органов управления. Кнопка включения мотора, рычаг газа, заводская пластиковая ручка стартера и переключатель положения штатной дроссельной воздушной заслонки расположены в задней части модели. Спереди установлен рычаг встроенного инерционного тормоза.

Бензопила ПАРТНЕР НЕ ПОДАЕТ МАСЛО НА ЦЕПЬ!!!

Глохнет бензопила при нажатии на газ. Бензопила партнер 370 начала глохнуть при малейшем нажатии на ручку

Подготовительные фильтры могут иметь различную конструкцию и состоять из нескольких частей, а именно, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки и употребляется только в зимнее время, при плюсовой температуре его снимают.

В неких моделях бензопил на стадии подготовительной чистки употребляют чистку воздуха при помощи центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в итоге чего примеси отбрасываются в сторону от поглощающего патрубка, идущего к фильтру узкой чистки.

При работе бензопилы, воздух в зоне ее деяния бывает очень грязным опилками и древесной пылью. Чрезмерное загрязнение фильтра понижает объем воздуха, поступающего в карбюратор, что приводит к обогащению консистенции и падению мощности бензопилы. Потому нужна постоянная чистка фильтра. Она должна проводиться не только лишь тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а еще почаще, после всякой длительной и грязной работы. Очистка делается способом, зависящим от вида материала фильтра — в большинстве случаев продуванием и промывкой.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Устройство бензопилы

Кроме перечисленных узлов на бензопилах имеется система очистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.

Система очистки воздуха

Предварительные фильтры могут иметь различную конструкцию и состоять из нескольких элементов, в частности, из сетчатого (2) и снежного (1) фильтра (см. фото ниже).

Последний препятствует попаданию снега в систему воздухоочистки и используется лишь в зимнее время, при плюсовой температуре его снимают.

В некоторых моделях бензопил на стадии предварительной очистки используют очистку воздуха с помощью центробежных сил. Воздушный поток закручивается крыльчаткой маховика, в результате чего примеси отбрасываются в сторону от всасывающего патрубка, идущего к фильтру тонкой очистки.

Фильтры тонкой очистки изготавливают из диффузионного поролона, нейлоновой сетки и других материалов.

При работе бензопилы, воздух в зоне ее действия бывает сильно загрязненным опилками и древесной пылью. Чрезмерное загрязнение фильтра снижает объем воздуха, поступающего в карбюратор, что приводит к обогащению смеси и падению мощности бензопилы. Поэтому необходима регулярная очистка фильтра. Она должна проводиться не только тогда, когда осуществляется разборка бензопилы с целью ее ремонта, а гораздо чаще, после всякой продолжительной и грязной работы. Чистка производится методом, зависящим от вида материала фильтра. чаще всего продуванием и промывкой.

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в результате чего останавливается и пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае. затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, а также сборка бензопилы после ее ремонта или обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.

Карбюратор

Ниже изображена схема другого карбюратора бензопилы.

Карбюраторы имеют дроссельную заслонку, позволяющую обеднять или обогащать смесь в зависимости от условий работы. Для тонкой настройки имеется несколько винтов, с помощью которых производится регулировка низких и высоких оборотов двигателя, а также холостого хода. Сверху карбюратора устанавливается воздушный фильтр, очищающий поступающий в него воздух.

Ремонт двигателя, зажигание

Поломка происходит довольно нередко. Разборка и ремонт требуют огромного количества времени и определенных познаний. Чаще всего ремонт мотора требуется, когда:

1. Нет пуска либо он просто глохнет.
2. Неуравновешенная работа.
3. Отсутствует полная мощность, движок начинает глохнуть при нагрузке.

Большая часть проблем мотора связана со сбоем работы системы зажигания. Как следует, поначалу нужно убедиться в работоспособности свечки. Изучая ее состояние, можно и сказать, как отлично работает топливная система. Для этого выкручивают свечу особым гаечным ключом, за ранее отсоединив провод.

Если свеча полностью сухая, то неувязка поломки связана не с системой зажигания. Может быть, топливная смесь просто не попадает в цилиндр. Свечку можно ввентить назад и начать чинить систему обеспечения мотора топливом.

Когда на свече находится бензин, означает, происходит заливка свеч. Одной из обстоятельств является некорректная регулировка карбюратора либо нарушение основ пуска. Для ремонта свечу необходимо прочистить и высушить. Чтоб осушить цилиндр, необходимо закрыть подачу горючего. Для вентиляции камеры сгорания запускают стартер. Через пару минут можно вкрутить свечу и повторить пуск. Если на свече найден темный нагар, означает, вышла из строя топливная система.

Непоступление горючего имеет ряд обстоятельств:

1. Забилось отверстие сапуна, потому в баке появляется вакуум, не позволяющий горючему попадать в цилиндр.
2. Забился топливный фильтр.
3. Поломался карбюратор.

Чтоб найти причину, необходимо просто снять топливный шланг, убедиться, что поступление горючего происходит беспрепятственно.

Если подача очень слабенькая, означает, забился сапун, который можно прочистить иглой.

Удаление топливного фильтра происходит после слива бензина из бака через заливное отверстие. Его подцепляют проволочным крючком вместе со шлангом. Откручиваются соединяющие хомуты. Фильтр необходимо очистить либо установить новый. Лучше поменять его один раз в квартал.

Система зажигания

Очень часто пила не заводится. Причиной этого может стать поломка в зажигании. Для диагностики и устранения причины необходимо: снять защитную крышку, снять воздушный фильтр (он закрывает доступ к дальнейшим действиям) и наконечник со свечи. Выкручиваем специальным ключом (обычно идет в комплекте с пилой) свечу и проверяем её.

Надо прочистить от возможного нагара. Необходимо уделить больше внимания электродам, почистить не только рабочую поверхность, но и внутри юбки свечи. Также нужно проверить и отрегулировать зазор между электродами. После этого проверяем наличие искры. Возможно, понадобится замена свечи или высоковольтного провода со свечным наконечником.

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

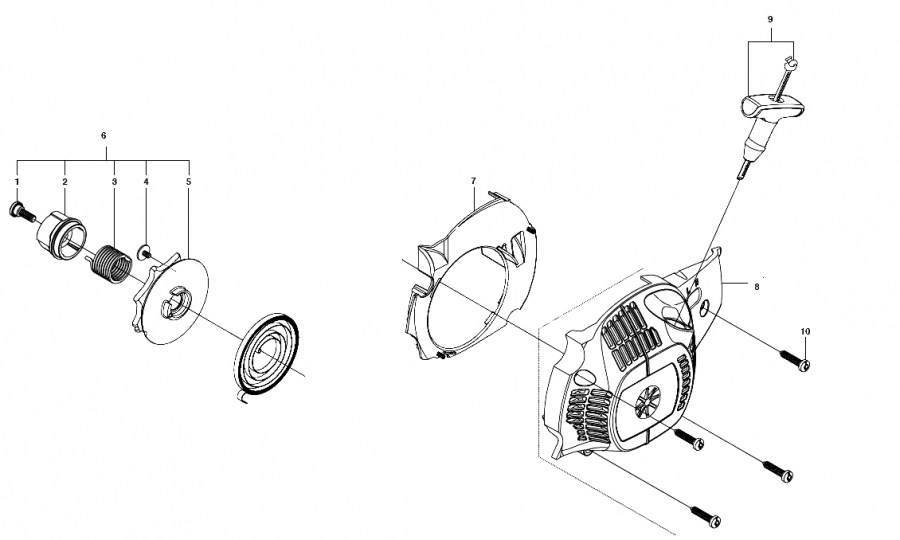

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Неисправности режущей гарнитуры

Достаточно смазанная и заточенная на правильный угол цепь одно из основных достоинств в работе бензиновых пил Штиль. В процессе работы цепь может заклинить, часто виной тому – засорение смазочно-подающих патрубков или поломка топливного насоса. Цепь при заклинивании нередко обрывается, создавая опасность получения травмы для пользователя. Обрыв цепи может произойти по другим причинам:

• закончилась смазывающая жидкость или она не подается в достаточном количестве;
• износились ведущая или ведомая звездочки;
• попадание в звенья цепи посторонних предметов;
• низкое качество металла цепи, или перекал ее зубьев;
• эксплуатация неподходящего по типоразмеру пильного полотна (цепи).

Очень важно точно соблюсти угол заточки цепи. От этого не только зависит скорость реза, но и его точность

У компании Штиль выпускаются целые модельные ряды специализированных заточных аппаратов для заточки различных видов цепей в автоматизированном режиме.

Проблемы с цилиндрами и поршнями бензопилы

Мы подошли к самой неприятной и сложной части, из которой складывается ремонт бензопилы в домашних условиях. Кажется, все проверено и заменено: установлена новая свеча, топливо залито до нужной отметки, карбюратор в порядке, а бензопила все равно не работает.

Отважиться на разборку цилиндров и поршней можно только имея специальные навыки. Обычно повреждения заметны визуально – сколы, трещины, перекос. Придется позаниматься “тюнингом” − замена поршня на новый может повлечь расточку цилиндра под его размер.

Изношенность поршне-цилиндровой группы можно определить визуально

В случае если визуальных повреждений не наблюдается, нужно проверить поршневые кольца. Для этого поршень с надетым кольцом вставляют в цилиндр и покачивают за шатун, имитируя работу двигателя. Люфт означает, что кольца требуют замены.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

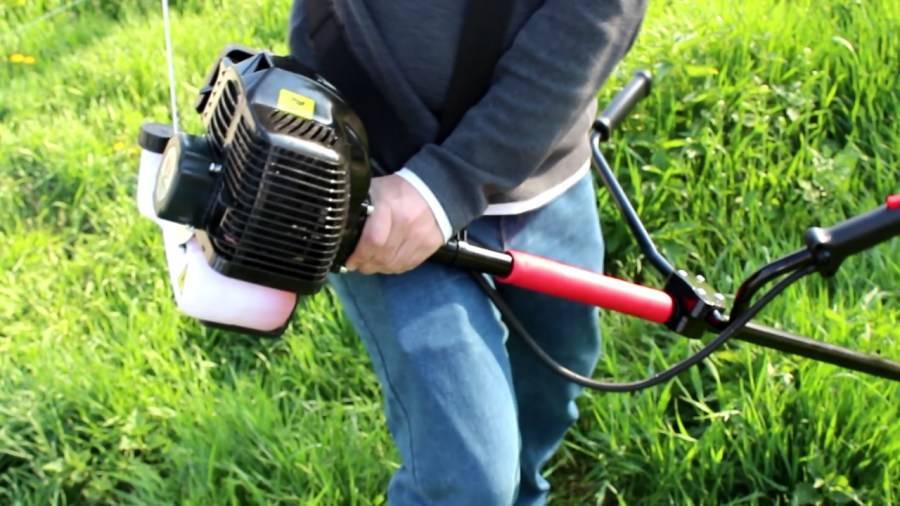

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.
