Газовая горелка. Главный инструмент наплавляемой гидроизоляции

Пропановая горелка: принцип работы, техника безопасности

Но с приходом теплых дней многие владельцы загородных домов начинают заниматься ремонтом крыш в своих домах. Очень часто после зимнего периода на некоторых постройках начинает протекать крыша. Весна — это самое лучшее время для ремонта.

Но чтобы качественно уложить современный кровельный материал необходимо во многих случаях использовать пропановую горелку. Газовая пропановая горелка применяется для прогревания цветных и черных металлов. С их помощью можно обжечь старую краску, просушить литейные формы, припаять кабели, опрессовать соединительные муфты.

Пропановые горелки отличаются малым весом, безопасностью и надежностью эксплуатации, высоким КПД, благодаря полноценному смешиванию горючего газа с воздухом. В зависимости от маркировки, выставленной производителем, инструмент будет отличаться по типу работ, которые можно производить с ее помощью.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае, они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10 – +15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  • По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
  • По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае, расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  • По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  • По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  • По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях, применяются шланги, длина которых не должна быть более 12-15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89.

Стандартом нормируются следующие эксплуатационные показатели:

  1. Стопроцентная герметичность запорных органов, управляющих подачей газа;
  2. Плавность подачи пропана;
  3. Наличие противоветровой защиты от самопроизвольного задувания;
  4. Надёжное отключение аппарата и время срабатывания;
  5. Пределы регулирования тепловой мощности.

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон.

Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух.

При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь.

Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину.

Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

Газовая горелка для кровли: укладка материала

Очень часто в кровельных работах используется рубероид, а создать качественную гидроизоляцию из данного материала без газовой горелки невозможно. Также понадобится инструмент для покрытия крыши наплавленными видами современных материалов.

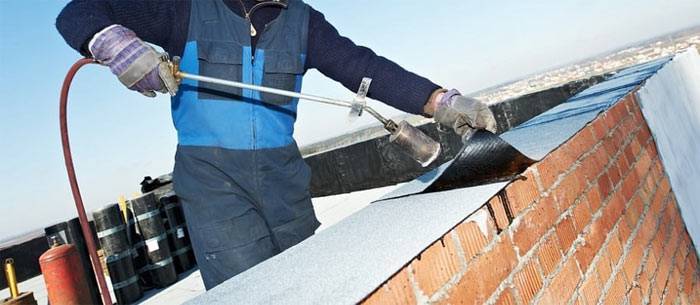

При укладке на кровлю рубероида без гаовой горелки не обойтись

Весь процесс работы с горелкой можно распределить на несколько этапов:

  1. Сначала организовывается подготовка основы для укладки покрытия, для этого необходимо очистить ее от мусора. Если потребуется, то можно выполнить выравнивание поверхности с помощью стяжки.
  2. Вся поверхность покрывается рулонным материалом таким образом, чтобы соседние листы сформировали нахлест шириной 8,5-9 см.
  3. Выровняв материал и выполнив разметку, рулоны сворачиваются обратно и с использованием горелки крепятся у основания крыши. Для этого пламенем разогреваются нижняя часть рулона и основа кровли, после чего рулон материала медленно разворачивается и прижимается к основанию.
  4. Для предотвращения появления складок и пузырей с воздухом необходимо пройтись ручным катком по прикрепленному полотну.
  5. На завершающем этапе также следует использовать горелку, с помощью которой прогреваются швы материала. После этого их также нужно уплотнить ручным катком.

Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными моментами:

  • нельзя использовать прибор при температуре 15 градусов ниже нуля;
  • если кровельные работы выполняются при низком температурном режиме, то разрешено применять горелку на жидком топливе;

Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными правилами

  • использование для кровли газовой горелки с высокими техническими характеристиками позволяет уложить за сутки около 500-600 м рубероида;
  • так как процесс проходит на открытом воздухе, то горелка должна бесперебойно работать и иметь надежную защиту от задувания ветром.

Это интересно: Снегоуборщик для мотоблока — принцип работы и основы самостоятельной сборки

Производители оборудования и его стоимость

Сегодня на российском рынке можно найти разные виды кровельных горелок как зарубежного, так и отечественного производства. Потребители положительно отзываются об оборудовании марок Калибр и Донмет. Продукция этих компаний характеризуется высокой безопасностью и отменным качеством. Как правило, это дешевые устройства, которые подходят лишь для незначительных кровельных ремонтов. Самое производительное и продвинутое оборудование выпускается фирмами Poap и Rothenberger. Эти приборы оснащены удобным управлением, большим количеством функций и обширными возможностями управления.

Если нужно произвести несложный ремонт, лучше всего приобрести модель стоимостью до 1000 рублей. В пределах 700−900 рублей можно обзавестись весьма неплохой продукцией. Изделия высокой стоимости отличаются большей производительностью и надежностью. Некоторые умельцы в целях экономии решают сделать горелку своими руками. В результате у них появляется оборудование, по качеству ничем не уступающее «покупным» устройствам.

Конструкция и принцип работы

Как правило, пропановая горелка состоит из рукоятки, трубки для подачи газа, металлического сопла и шланга, подающего газ из баллона. Напор газа можно регулировать благодаря встроенному вентилю на редукции. Для поступления газа работнику необходимо просто нажать на рычаг. Подаваемый газ на выходе смешивается с воздухом и поджигается.

Инструмент подает постоянный и контролируемый поток пламени нужной температуры в течение требуемого времени. Максимальная температура пламени может достигать 1500°С. Сила потока и длина пламени регулируется при помощи вентилятора. Установленным на выходе металлическим соплом можно регулировать направление пламени.

Современные изделия легко настраиваются под необходимые параметры горения и оснащены устройством регулировки рабочих режимов. Например, с помощью режима ожидания можно экономить газ при небольших простоях в работе.

При качественном и аккуратном исполнении небольшой и легкий инструмент способен обеспечить не только безопасное выполнение работ, но также высокую производительность и надежность. Горелка имеет массу от 1 до 2 кг и легко может удерживаться в процессе выполнения работы.

В зависимости от модели инструменты имеют разный принцип смешивания газа с кислородом. В некоторых горелках для подмешивания имеется кислородный баллон, а в более современных изделиях газ смешивается с кислородом непосредственно из атмосферы.

Некоторые инструменты дополнительно оснащены автоматическими пьезоподжигателями , переходниками, защитой от ветра, чехлами и различными наконечниками.

Использование пропановых горелок для ремонта кровли

Горелки с рычажной конструкцией применяются для ручной сварки, нагрева, пайки металла и прочих видов работ, требующих газопламенной обработки. Это универсальный легкий и безопасный инструмент, который удобно использовать в ремонте кровли. Благодаря продуманной конструкции и легкой эксплуатации с помощью горелки можно самостоятельно выполнить целый перечень ремонтных работ:

  • качественная укладка кровельных материалов;
  • разогрев мастики;
  • снятие старой краски;
  • заделка швов и отверстий;
  • разрезка и припой металлических листов;
  • укрепление стыковочных швов.

Газовые горелки могут быть различных видов и подбираются в зависимости от толщины и вида материала, который обрабатывается данным инструментом, а также от типа газа.

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Газовую горелку тушат в два этапа:

перекрывают подачу газа;

опускают блокировочный рычаг.

При кратковременном перерыве в ходе работы горелку нужно потушить. Если намечается более длительный перерыв, то подача газа должна быть прекращена на баллоне.

При засорении входных каналов мундштуков прибор нельзя эксплуатировать, поскольку могут возникнуть обратные удары и хлопки.

Если все же обратный удар возник или горелка перегрелась, необходимо немедленно прекратить работу и перекрыть газ на баллоне. Сам прибор следует охладить, погрузив в емкость с водой.

Газовая горелка – устройство, которое необходимо для проведения некоторых типов кровельных работ.

По своей сути газовая горелка – это стакан из металла с форсункой и рукояткой.

Есть много разных моделей кровельных горелок. Выбор производится в соответствии с типом осуществляемых работ.

При использовании горелки можно регулировать количество подаваемого газа, длину пламени и расход топлива.

При работе с газовой горелкой надо строго следовать инструкции и соблюдать правила безопасности.

Как осуществляется процесс наплавления рубероида с помощью газовой горелки можно посмотреть на видео.

777vera 30 мая 2014 в 11:04

Не слышала о применении горелок при кровельных работах. В нашем доме необходимо перекрывать крышу. Работу нужно сделать в краткие термины и качественно. Обязательно расскажу об этом мужу. Будем иметь ввиду этот полезный инструмент. Наверное удобно им пользоваться, конструкция несложная.

Александр Леонидович 22 сентября 2014 в 02:21

Во как… А я как то по старинке, обычной газовой горелкой саморобной так сказать, от обыкновенного газового балона, и вроде нормально=) Не знал, не знал что вот оно как мудрено то. Интересно было почитать, впреть использую эту информацию, спасибо за статью автору.

ЛЮБОВЬ 14 октября 2014 в 16:30

И ВСЕ ТАКИ О ЖИДКОТОПЛИВНОЙ МОЖНО ПО ПОДРОБНЕЕ?

Новое в разделе

  • Кровля из керамической черепицы – преимущества, виды, монтаж
  • Как правильно произвести гидроизоляцию крыши жидкой резиной
  • Какие материалы для крыш существуют
  • Как правильно работать с жидкой резиной для крыши
  • Характеристики и виды кровельных мастик
  • Устройство и принцип работы газовых горелок

Задать вопрос Получите ответ от наших специалистов! Каталог компаний Найдите компанию в Вашем регионе

Copyright 2012-2017 — Rooffs.ru | Первый онлайн журнал о кровле. Все права защищены. 127238, г. Москва, ул. Верхнелихоборская, д.8, офис 606 тел. +7 (495) 104-76-75

Пропановые горелки: профессиональные и бюджетные модели

Опытные прорабы обычно покупают дорогие профессиональные модели, которые отличаются надежностью и безопасностью в применении. А вот мастеру-самоучке для домашнего использования вполне подойдут простые и небольшие конструкции. Рассмотрим далее, как повлияет на качество работы выбор того или иного оборудования.

Простая горелка не предназначена для промышленных работ, где ее необходимо использовать практически каждый день. В данном случае понадобится надежная модель, способная выдержать бесперебойную работу и гарантировать абсолютную безопасность. В то же время дешевая и простая конструкция в руках умелого и бережного мастера способна прослужить несколько десятков лет. Особенно в том случае, если пользоваться ей приходится лишь один раз в сезон.

Независимо от того, какое изделие выбрано: дорогая и профессиональная горелка с баллоном или дешевая бытовая конструкция – перед каждым применением необходимо проверить герметичность изделия, особенно места соединения, шланг подачи топлива и мундштук на засорение. Если упустить даже незначительный дефект, то можно спровоцировать серьезные проблемы.

Пропановая горелка очень удобная, надежная и мобильная конструкция

Модели горелок для кровли

  • ГГС-1 – наиболее простая и востребованная модель. Длина факела пламени 600 мм. Универсальность и малый вес определяют широкий спектр применения.
  • ГГ-2 – базовая модель газовой горелки. Обладает прекрасным соотношением цена – качество. Прекрасный выбор для мастеров, выполняющих ремонт кровли своими руками.
  • ГГ-2У – модель аналогична ГГ-2, отличается более короткой магистральной трубкой. Удобна для работы в труднодоступных местах.
  • ГГ-2С – начало профессиональной серии. Горелка приспособлена для работы при сильном ветре.
  • ГГК-1 – обладает утяжелённым стаканом и курковым механизмом подачи газа.
  • ГГС-4-1,0 – имеет 4 стакана, одновременно охватывает пламенем всю ширину рулона. Значительно ускоряет работу при больших объёмах кровельных работ.

1. ОБЩИЕ ТРЕБОВАНИЯ ОХРАНЫ ТРУДА

1.1. К выполнению работ с использованием газовой горелки допускается работник не моложе 18 лет, прошедший медицинский осмотр и не имеющий противопоказаний по состоянию здоровья, имеющий необходимую теоретическую и практическую подготовку, прошедший вводный и первичный на рабочем месте инструктажи по охране труда и обучение по специальной программе, аттестованный квалификационной комиссией и получивший допуск к самостоятельной работе. 1.2. Работник, выполняющий работы с использованием газовой горелки (далее — работник), должен периодически, не реже одного раза в год проходить обучение и проверку знаний требований охраны труда и получать допуск к работам повышенной опасности. 1.3. Работник, независимо от квалификации и стажа работы, не реже одного раза в три месяца должен проходить повторный инструктаж по охране труда; в случае нарушения работником требований безопасности труда, а также при перерыве в работе более чем на 30 календарных дней, он должен пройти внеплановый инструктаж. 1.4. Работник, не прошедший своевременно инструктажи и проверку знаний требований охраны труда, к самостоятельной работе не допускается. 1.5. Работник, выполняющий работы с использованием газовой горелки, допущенный к самостоятельной работе, должен знать: меры безопасности при использовании газовых баллонов и горелок. Правила, нормы и инструкции по охране труда и пожарной безопасности. Правила пользования первичными средствами пожаротушения. Способы оказания первой помощи при несчастных случаях. Правила внутреннего трудового распорядка организации. 1.6. Работник, направленный для участия в несвойственных его профессии работах, должен пройти целевой инструктаж по безопасному выполнению предстоящих работ. 1.7. Работнику запрещается пользоваться инструментом, приспособлениями и оборудованием, безопасному обращению с которым он не обучен. 1.8. Во время выполнения работ с использованием газовой горелки на работника могут оказывать воздействие, в основном, следующие опасные и вредные производственные факторы: — возможность возникновения пожара при пользовании газовой горелкой; — возможность взрыва газового баллона; — нагретые до высокой температуры поверхности газовой горелки; — неудобная рабочая поза. 1.9. Работник, выполняющий работы с использованием газовой горелки, должен знать о том, что при производстве работ наиболее вероятной причиной травматизма могут быть ожоги от открытого пламени газовой горелки. 1.10. Для защиты от воздействия опасных и вредных производственных факторов работник должен пользоваться спецодеждой, спецобувью и другими средствами индивидуальной защиты. 1.11. Для предупреждения возможности возникновения пожара работник должен соблюдать требования пожарной безопасности сам и не допускать нарушения этих требований другими работниками; курить разрешается только в специально отведенных для этого местах. 1.12. Работник обязан соблюдать трудовую и производственную дисциплину, правила внутреннего трудового распорядка; следует помнить, что употребление спиртных напитков, как правило, приводит к несчастным случаям. 1.13. Если с кем-либо из работников произошел несчастный случай, то пострадавшему необходимо оказать первую помощь, сообщить о случившемся руководителю и сохранить обстановку происшествия, если это не создает опасности для окружающих. 1.14. Работник, при необходимости, должен уметь оказать первую помощь, пользоваться медицинской аптечкой. 1.15. Для предупреждения возможности заболеваний работнику следует соблюдать правила личной гигиены, в том числе, перед приемом пищи необходимо тщательно мыть руки с мылом. 1.16. Не допускается выполнять работу, находясь в состоянии алкогольного опьянения либо в состоянии, вызванном потреблением наркотических средств, психотропных, токсических или других одурманивающих веществ, а также распивать спиртные напитки, употреблять наркотические средства, психотропные, токсические или другие одурманивающие вещества на рабочем месте или в рабочее время. 1.17. Работник, допустивший нарушение или невыполнение требований инструкции по охране труда, рассматривается, как нарушитель производственной дисциплины и может быть привлечен к дисциплинарной ответственности, а в зависимости от последствий — и к уголовной; если нарушение связано с причинением материального ущерба, то виновный может привлекаться к материальной ответственности в установленном порядке.

Модели горелок для кровли

Для осуществления работ по укладке кровли применяются горелки разных моделей.

ГГ-2 – название модели пропановой горелки для крыши. Наиболее подходящий образец для мастеров-самоучек, выполняющих ремонт своими руками. При высоком качестве обладает довольно умеренной ценой.

ГГ-2У имеет аналогичные характеристики. Отличительной особенностью данной модели является укороченный вариант газоподающей трубки. Она идеально подойдет для проведения работ в труднодоступных частях кровли, а также для подклеивания примыканий и стыков.

ГГ-2С относится к серии профессионального оборудования. Эта модель работает на пропане. Ее основным преимуществом является то, что прибор можно эксплуатировать даже при сильном ветре. Устройство состоит из двух вентилей и двух корпусов, и это дает возможность регулировать режимы работы с большой точностью.

ГГС1-1,7 – небольшой вес, размер и высокая степень производительности делают данную модель почти универсальной. Ее используют для того, чтобы производить сушку кровли и наплавлять на нее мягкие кровельные материалы. С успехом применяется и при осуществлении гидроизоляционных и некоторых других видов работ, при которых необходимо пламя высокой интенсивности для доведения температуры поверхности до 400 градусов.

Горелку можно использовать для проведения работ и на горизонтально расположенных участках кровли, и на примыканиях.

ГГК-1 – пропаново-воздушная модель. Ее отличием является более тяжелый и очень прочный стакан.

Данная модель подходит для того, чтобы обжигать старую краску, деревянные поверхности, для осуществления гидроизоляционных работ. Газ подается с помощью рычага.

ГГС1-1,0 используется для мелких работ небольших объемов, обустройства примыканий. Подходит для эксплуатации на крышах с большими углами наклона. Подходит также для укладки гидроизоляции.

ГГС1-0,5 применяется для осуществления небольших ремонтных работ на кровле. Отличается экономным расходом топлива.

Модель ГГС4-1,0 оснащена четырьмя раструбами, которые позволяют осуществлять одновременный прогрев кровельного материала по всей ширине и безостановочно раскатывать рулон.

Благодаря наличию специальных зацепов на краях прибора прогрев и раскатку кровельного материала может проводить один человек. Используя данную модель, можно в значительной степени повысить производительность осуществляемых работ и сократить расход топлива.

ГВ-3 – пропановая горелка, предназначенная для подогрева металлов, их сварки, а также ручной пайки. Диаметр стакана – 50 мм.

ГВ-111Р применяется для плавки рулонных битумных материалов, обжигания слоя старой краски.

ГВ-550, ГВ-900 – очень удобные для использования образцы. Отличаются один от другого максимальной длиной пламени. Вторая модель дает возможность работать стоя, в полный рост, поскольку длина ее факела доходит до 900 мм. Первая модель (ГВ-550) больше подойдет для проведения работ в точках примыкания кровли.

Советы опытных мастеров, как правильно выполнить утепление мансардной крыши дома.

Почему так важно качественно оформить узел примыкания кровли к стене читайте здесь. Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени

Модель ГВ подходит для того, чтобы производить разогрев цветных и черных металлов, плавку рулонных битумных материалов при проведении гидроизоляционных и кровельных работ, а также ряд других работ, при которых необходимо применение исключительно пропанового пламени.

ГВ 500 применяется для осуществления наплавляемых работ в процессе укладки кровельных материалов. С ее помощью можно расплавлять битумные материалы. Данная модель может нагревать обрабатываемый материал до 300 градусов.

ГВ-850 – пропановая горелка, оснащенная особым вентилем, дающим возможность с высокой точностью регулировать количество технического газа, который подается из баллона. На модели имеется также рычаг, при помощи которого сварщик управляет длиной пламени. Данный вид газовой горелки работает не на чистом пропане, а на смеси, часть которой составляет технический кислород.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

  1. Расход пропана, кг/ч.
  2. Тепловая мощность горелки, кВт.
  3. Пределы регулировки длины факела, мм.
  4. Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
  5. Номинальная температура разогрева поверхности, ºС.
  6. Удельный расход топлива на единицу укрываемой поверхности, кг/м2.
  7. Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

V = W/Qnη, где:

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Электроды для контактной сварки. Характеристики рекомендуемых сплавов

Талреп крюк-крюк. Как выбрать подходящий размер?

Сооружение горелки своими руками

Изготовление газовой горелки своими руками начинается с крепления стальной подводящей трубы к рукоятке с помощью клея. Вытачивание корпуса и рассекателя осуществляется из латунного прутка. В приготовленном корпусе сверлятся 2 радиальных отверстия по 0,5 см каждое и 4 отверстия в рассекательном стержне по 0,1 см. Во время сборки рассекатель запрессовывают с малым натяжением в корпус. Установка фланца в обязательном порядке делается с зазором таким образом, чтобы диаметр внутри созданного корпуса превышал на 0,6 мм. Образованная щель тормозит поток газа, подводимый в запальнике к сделанным отверстиям. Затем следует выточить форсунку. Для этого необходимо использовать стальной прутик. В форсунке просверливается тонкое отверстие на 1,5 мм. Для этого применяется сверло в диаметре 2 мм. В полученном отверстии необходимо сгладить края слабыми ударами молотка. Далее подтачивается торец с помощью шлифовальной бумаги до момента, пока не обнаружиться необходимое сечение отверстия выхода. Иными словами, до тех пор, пока форсунка не будет готова для надевания на наконечник трубки прибора. На трубку подачи газа надевается подающий шланг, который изготавливается из ткани и резины. Хомут закрепляет шланг на трубке. Выставляется рабочий уровень давления, затем подается газ. Необходимо подождать вытеснение воздуха из шланга, а потом внести форсунку в факел конфорки с газом.

Важно! Форсунку следует вносить в пламя без рассекателя и корпуса. Затем шлифуется торец

Пламя в конечном итоге должно достигать 5 см. Рассекатель вместе с корпусом надевается на внешнюю резьбу форсунки. Следует убедиться, что устройство дает прямой поток пламени, без какой-либо копоти. Для достижения должного эффекта следует неторопливо поворачивать корпус на резьбе форсунки. Если была сделана свободная резьба, то достаточно просто уплотнить ее лентой ФУМ. В следующем видео — пример самодельной газовой горелки

Затем шлифуется торец. Пламя в конечном итоге должно достигать 5 см. Рассекатель вместе с корпусом надевается на внешнюю резьбу форсунки. Следует убедиться, что устройство дает прямой поток пламени, без какой-либо копоти. Для достижения должного эффекта следует неторопливо поворачивать корпус на резьбе форсунки. Если была сделана свободная резьба, то достаточно просто уплотнить ее лентой ФУМ. В следующем видео — пример самодельной газовой горелки.

https://youtube.com/watch?v=ggEMjjg0JXI

по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Правила и техника пайки

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

Чертеж горелки для пайки.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше. Нельзя расплавлять припой в пламени инструмента

В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.

Выводы и полезное видео по теме

Объяснение принципов работы, устройства и правил применения ГВ горелки на примере одной из моделей:

ГВ горелки – эффективное, мобильное, простое в использовании оборудование, предназначенное для широкого круга работ в различных сферах, предусматривающих применение огня или горячего воздуха.

Выбирая подобное оборудование, учитывайте все критерии и параметры, которые влияют на качество, удобство и безопасность выполнения целевых задач.

Хотите рассказать о том, как выбирали газовоздушную горелку или как использовали ее в деле? Поделитесь ориентирами выбора инструмента и технологическими тонкостями его использования. Оставляйте, пожалуйста, в расположенном ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
