Горелка на отработке

2 Принцип работы

В процессе горения бензина масло нагревается, закипает и начинает испаряться. Во время нехватки воздуха масляные пары слабо горят, поэтому их необходимо обогащать кислородом. Для этого используется перфорированная труба. При этом непосредственно в трубе и в верхней части печной конструкции происходит активное сгорание масляно-воздушного состава.

Температура камере, которая находится внизу, не превышает 400 °C, в то время как верхняя прогревается до 1000 °C. При ручной заливке горючего в нижней камере делают отверстие для топлива и розжига. При автоматической подаче в нее заводят патрубок, который соединяется с баком, находящимся снаружи. Также в этой камере необходимо выполнить отверстие с заслонкой, при помощи которой можно отрегулировать подачу кислорода, температуру и тягу.

Во время естественной циркуляции длину водяного контура проводят чуть больше, чтобы не допустить значительного перегрева. Принудительная циркуляция при помощи насосного оборудования дает возможность сделать меньше размер емкости для воды. Специалисты рекомендуют оборудовать отопительную систему манометром и термометром, чтобы была возможность контролировать параметры теплоносителя в контуре.

Рабочий принцип и виды конструкций

Потому как в любом масле есть горючие вещества, их можно сжигать. Люди давно пытаются максимально задействовать это для собственного блага, но решить задачу эту сложно, тем более если сжигать пытаются отработанное масло, в котором есть много добавочных составляющих. Существует три вида устройств для данной цели:

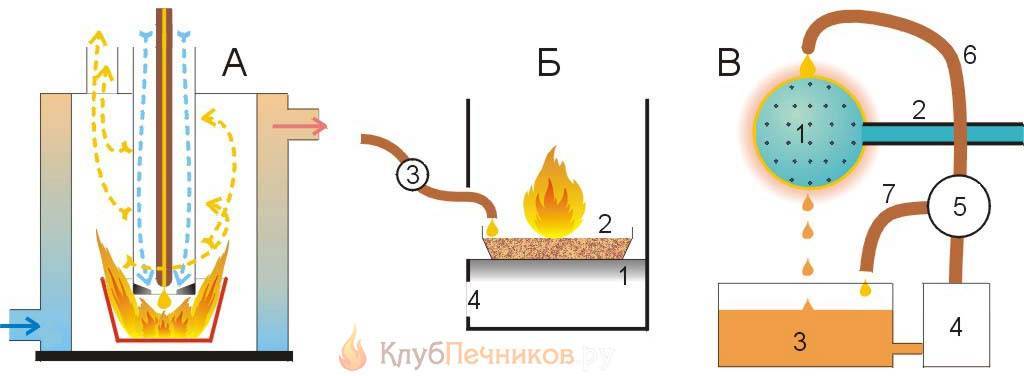

1. Эжекционное. Высокоэффективная система. Прекрасное сгорание топлива, высокая температура, мало вредных выбросов, однако выполнить дома как правило невозможно. К тому же не всякое горючее можно применять без подготовительной обработки.
2. Испарительное. Наиболее простой в сборке из материала который находится под рукой, но результативность его мала, много отходов и загрязнений. Для разжигания и работы без разных перебоев требуется оборудование дополнительного характера.

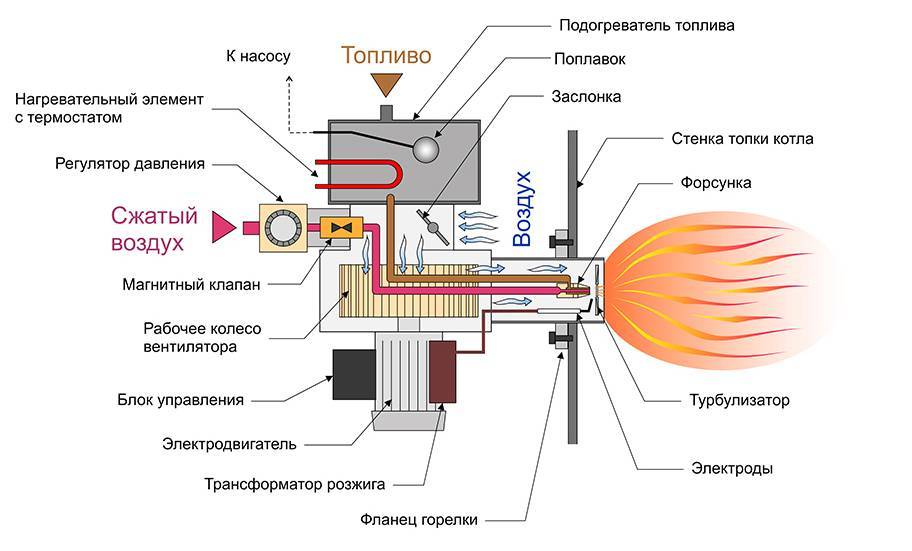

3. Инжекторное. Самый замечательный вариант для производства масляной горелки собственными руками. Сравнительно простая конструкция, проста в обслуживании, нетребовательна к топливу. Из плохих качеств ключевой — невозможность применять в помещениях для жилья.

В данном видео вы будете знать, как не прекращает работу горелка на отработке:

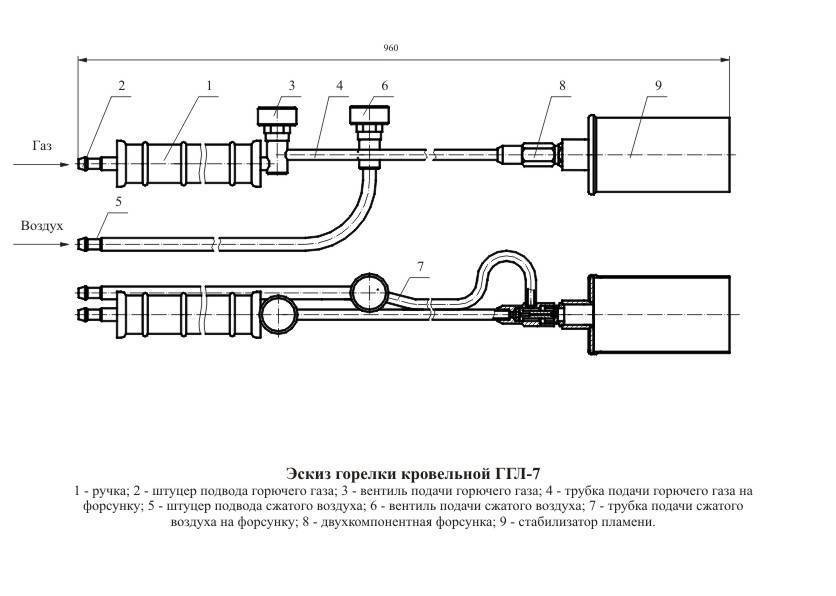

Некоторые умельцы пытаются приспособить для обогревания отработкой паяльные лампы, однако чаще всего такие начинания оборачиваются непростыми переделками и полным отказом от первоначального устройства горелки. Самую большую известность в наше время обрела мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё открытие в конце прошлого столетия при помощи одного из законов Мэрфи — выполнить все наоборот. Роберт не стал распылять горючее, выдувая его из сопла, а просто испробовал прогнать воздух через плёнку масла. У него удался маслянистый аэрозоль, который очень хорошо горит. Не напрасно говорят, что все гениальное просто.

Выполнить подобную горелку сумеет начинающий специалист, если имеет автогараж или мастерскую со слесарными тисками и электрической дрелью. Собрав сопутствующие материалы и приготовив инструменты, выполняют чертежи горелки на отработке или находят готовые во всемирной сети.

Сборка котла на отработанном масле с водяным контуром

Печи на жидком топливе стали широко использоваться в начале прошлого века. Сначала они появились в промышленности, но в 60-х годах их начали применять в быту. Яркий представитель такого оборудования — котел на отработанном масле с водяным контуром.

Стремительный рост его популярности в те годы объясняется доступностью нефтепродуктов. Люди могли покупать их очень дешево или же получать бесплатно.

Котел на отработанном масле – хороший и дешевый способ отопления гаража

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Способы очищения масла

Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.

В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.

Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту

В ее стенках делают многочисленные отверстия.

Через них происходит насыщение поднимающихся паров топлива кислородом.

Обратите внимание

В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.

При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.

Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.

Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.

А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.

Самодельные конструкции

Самодельные котлы на отработке с водяным контуром имеют похожий принцип действия, но функционируют несколько иначе. В них как таковой горелки нет. Ее роль выполняет разогретая до высоких температур емкость.

Капли масла, попадая на нее, моментально испаряются, а пары воспламеняются.

Это не чистый пиролиз, так как во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

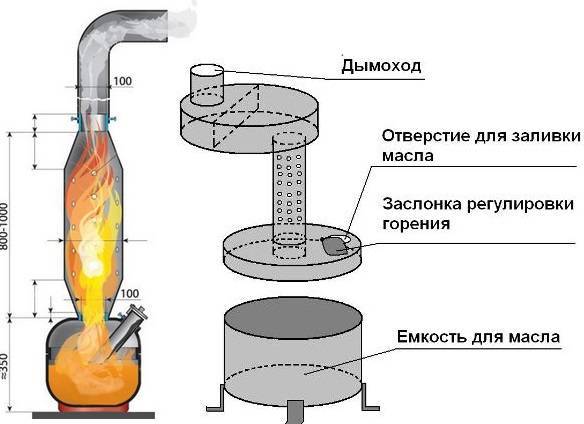

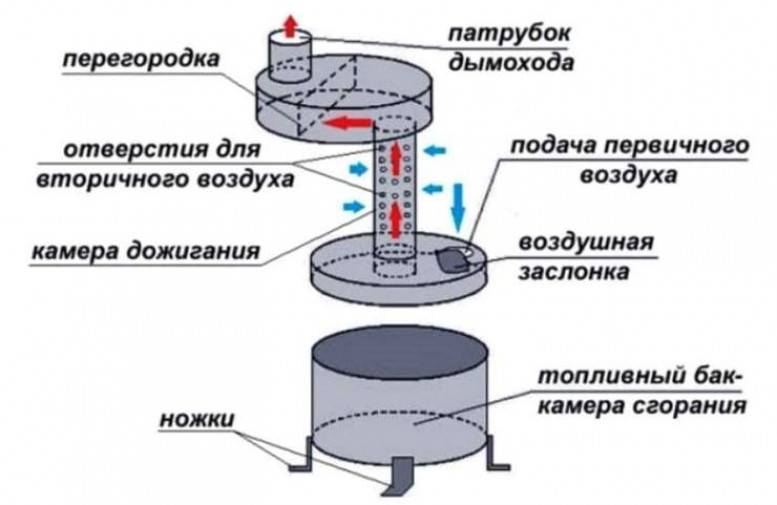

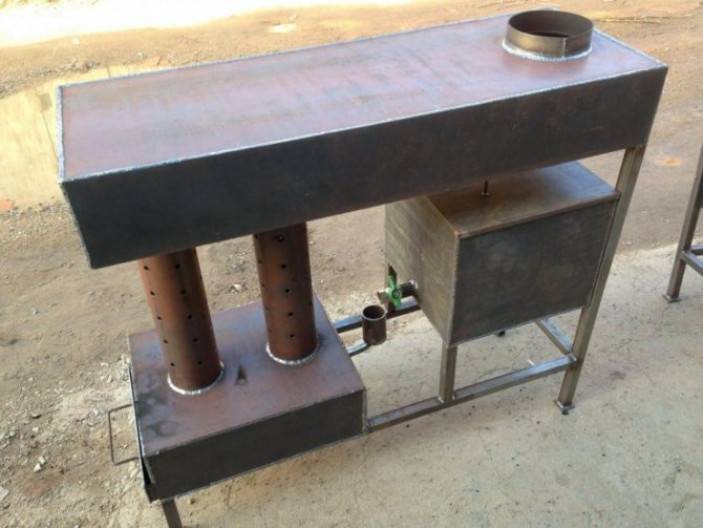

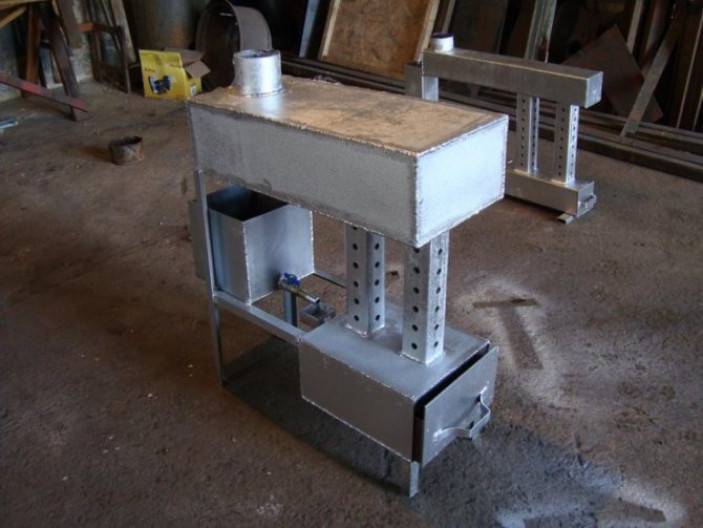

Простейшая печь на отработке работает следующим образом:

Нижняя емкость в виде чаши.
Верхняя камера дожига обогащенной смеси.
Перфорированная металлическая труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере используется бензин. После начала горения масло интенсивно испаряется. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере.

При этом температура внизу редко превышает 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться вручную, то в ее крышке делают отверстие, позволяющую заливать горючее.

Для автоматической подачи подключают патрубок, ведущий к топливному баку.

Печь на отработке имеет следующие преимущества:

Универсальность. Ее можно использовать в любых закрытых помещениях.
Возможность изготовить своими руками.
Недорогое топливо.
Высокая скорость разогрева.
Компактные размеры.

Печь на отработке: чертежи и этапы создания (из газового баллона)

Вскрытие баллона Прежде чем делать своими руками печь на отработке, необходимо выпустить весь газ и слить конденсат. Для этого открываем вентиль и намазываем выходное отверстие мыльной пеной. После того как пена перестала пузыриться аккуратно скручиваем вентиль, если он несъемный, то в днище высверливается отверстие. Чтобы сверло не дало искру, дрель сильно не прижимаем, а на место сверления периодически льем масло или воду.

Газовый конденсат аккуратно сливаем подальше от дома, он имеет резкий и стойкий неприятный запах. Баллон заполняем водой, чтобы удалить взрывоопасную, воздушно-газовую смесь. После промывки заготовка готова к разделке.

Вырезаются два проема. Ширина – треть диаметра баллона. Высота первого проема 200 мм второго 400 мм. ширина перемычки 50 мм.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

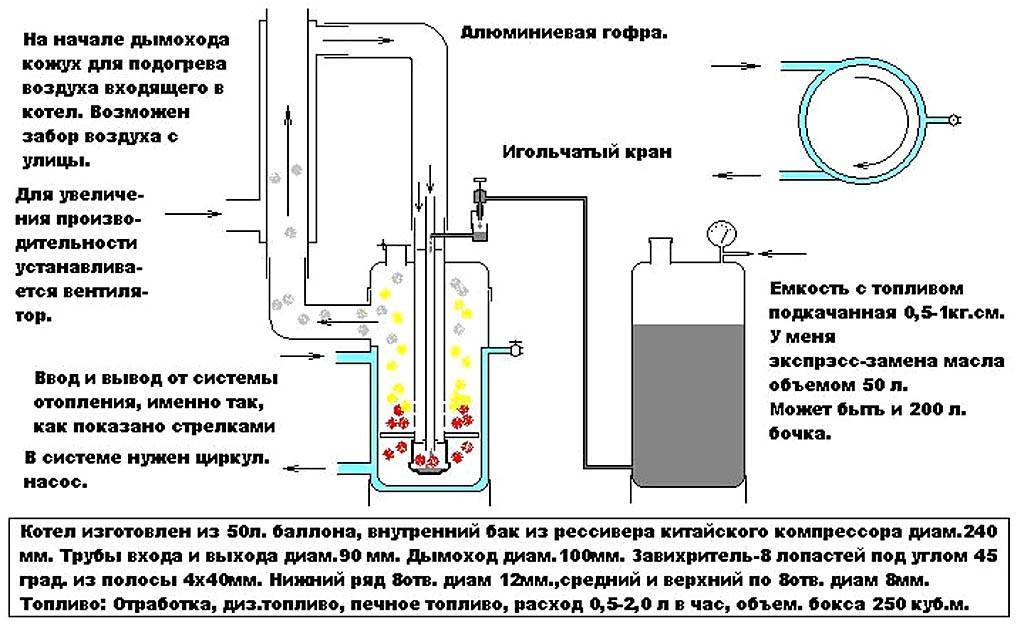

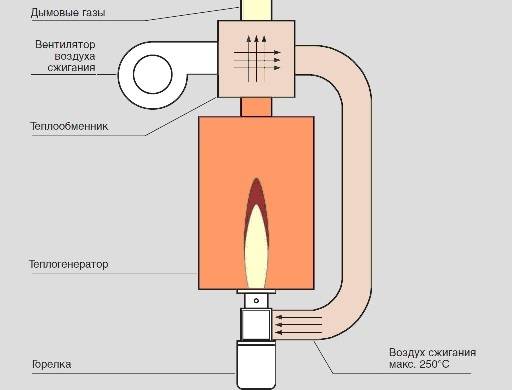

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

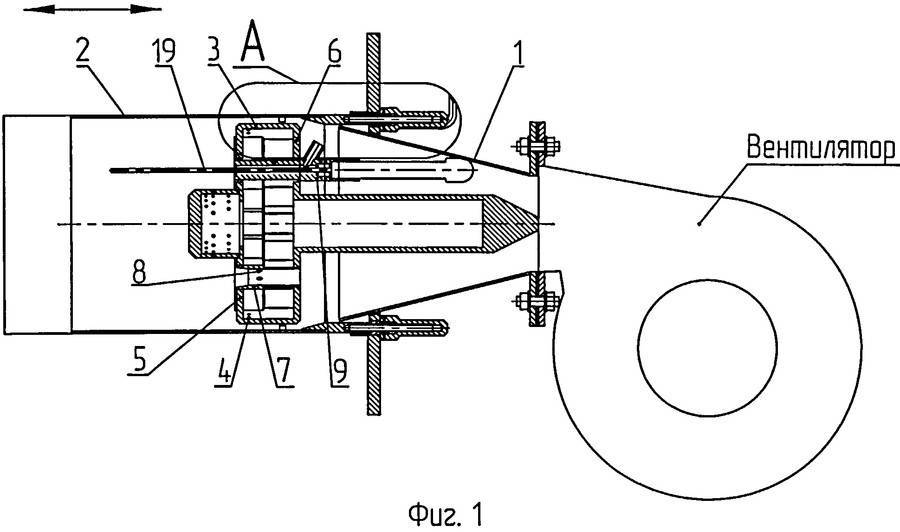

Изготовление горелки на отработанном масле своими руками

Как уже говорилось ранее, конструкция такой горелки довольно проста. В корпус самодельной горелки на отработанном масле необходимо подвести воздухоподающую трубку с наконечником в виде полусферы, а также трубку подачи отработанного масла и магистраль отвода несгоревшего топлива.

Необходимые материалы:

Для корпуса горелки отлично подойдет водопроводный тройник. Лучше использовать стальную деталь

Медь слишком мягкая для этих целей, да и стоит медный тройник гораздо дороже стального, что очень важно при изготовлении горелки в первый раз, так как можно испортить материал. Внутренний диаметр резьбы тройника должен быть не менее 50 мм

Для сопла можно предусмотреть обычный сгон наружным диаметром резьбы 50 мм

Его длина должна быть не менее 100 мм. Для изготовления трубопровода подачи топлива в корпус горелки используется медная трубка диаметром 10 мм с напрессованными на нее штуцерами. Если сделать это самостоятельно проблематично, можно обратиться в любой автомагазин, который торгует запчастями для авто. Они часто продают трубопроводы на тормозную и топливную системы, а также могут изготовить его на заказ по требуемой длине. Необходимо будет только оплатить стоимость трубы, штуцеров и работы по их запаковке. Длина трубки должна быть достаточной для того, чтобы сделать несколько витков вокруг сопла для нагрева подаваемого топлива. Чтобы изготовить патрубок подачи воздуха, необходима стальная труба с диаметром не менее 10 мм. В конце трубки приваривается полусфера, из стали, чтобы обеспечить подачу воздуха. Диаметр ее должен быть таким, чтобы она свободно проходила по тройнику. Заглушка с наружным диаметром резьбы не менее 50 мм. Она будет необходима для установки воздушного трубопровода.

Помимо материалов для производства данной работы необходимы будут следующие инструменты:

• Сварочный полуавтомат.
• Дрель и набор сверл.
• Набор метчиков для метрической и трубной резьбы.

Порядок монтажных работ:

1. Для удобства работы вначале лучше составить примерный чертеж горелки на отработанном масле. Это существенно облегчит процесс подбора и изготовления деталей, а также сборки всей конструкции.
2. Первым делом необходимо в центре заглушки проделать отверстие диаметром равному диаметру трубы.
3. Далее на конец трубы подачи воздуха наваривается полусфера. Перед этим в ней строго по центру проделывается отверстие. С этим могут возникнуть проблемы, так как вряд ли в домашних инструментах найдется подходящий инструмент. Решением проблемы может стать установка жиклера советующего внутреннего диаметра.
4. После того как полусфера приварена к трубке, последняя приваривается к заглушке. Сделать это нужно максимально аккуратно, чтобы трубка подачи воздуха стояла строго по центру корпуса горелки. В противном случае поток воздуха будет попадать не по центру сопла, а на его стенки, что сделает работу горелки неэффективной.
5. Затем заглушка вкручивается в тройник. И при помощи штангенциркуля замеряется положение полусферы. Именно в том месте, где она будет находиться, в корпусе сверлится отверстие для подачи топлива. Оно должно точно попадать на верхнюю дугу, чтобы стекать по всей полусфере.
6. В отверстии при помощи метчика нарезается резьба для закрепления штуцера. Затем в выход тройника вкручивается сгон, тем самым устанавливается сопло. Трубка подачи масла в горелку обкручивается на 2-3 витка вокруг сопла и подключается к системе подачи отработки.
7. Трубка подачи воздуха присоединяется к нагнетающему компрессору. В корпусе горелки необходимо сделать отверстие для поджига смеси. Снизу в тройник вкручивается патрубок отвода несгоревшего масла.
8. Теперь горелку на отработанном масле можно испытать. Для начала ее закрепляют на специальном кронштейне. Чтобы испытания не стали причиной пожара, проводить их желательно на открытой местности. Для начала на горелку подается сжатый воздух, а затем отработанное масло, после чего смесь поджигается. По мере прогрева горелки ее работа должна быть гораздо стабильнее.

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

• Рулетка и уровень;
• Напильник;
• Болгарка;
• Дрель;
• Сварочный аппарат;
• Газовый баллон;
• Железные уголки;
• Трубы для дымохода и горелки;
• Емкость для топлива, но не менее 10 литров.

Перед тем как приступить к изготовлению мини-печи на отработке из газового баллона, стоит ознакомиться с рекомендациями специалистов

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

Особенности изготовления своими руками горелки на жидком топливе

Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

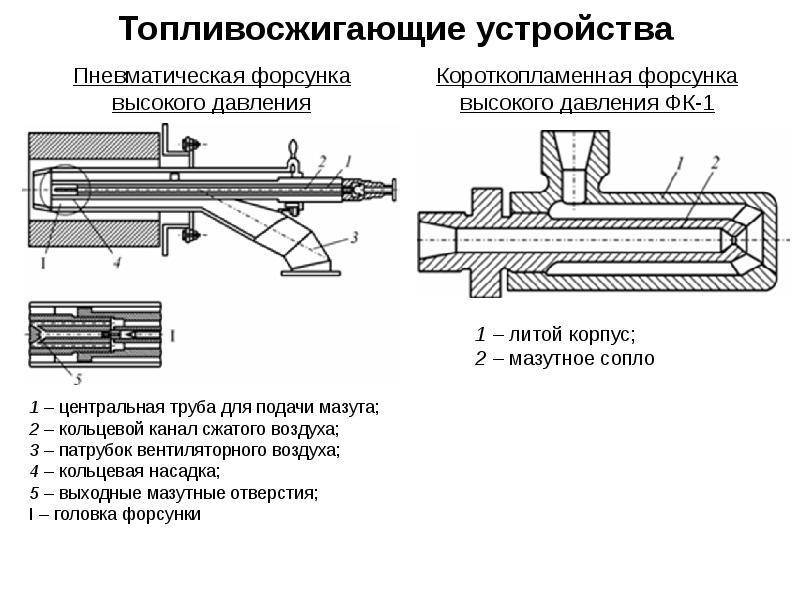

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха

Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Что представляет собой горелка Баббингтона

Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

• емкость с отработкой;
• топливопровод;
• топливный насос; включенный в разрыв топливопровода;
• полусфера с отверстием малого диаметра;
• воздушная форсунка, выходящая в это отверстие;
• поддон для стекающего топлива.

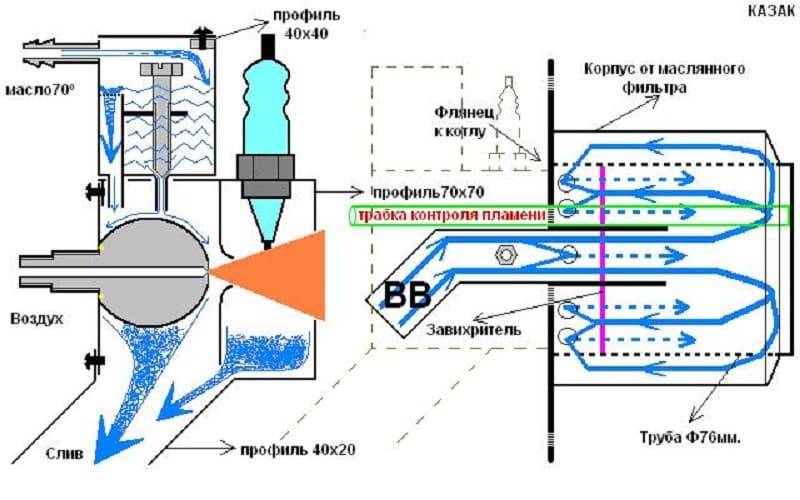

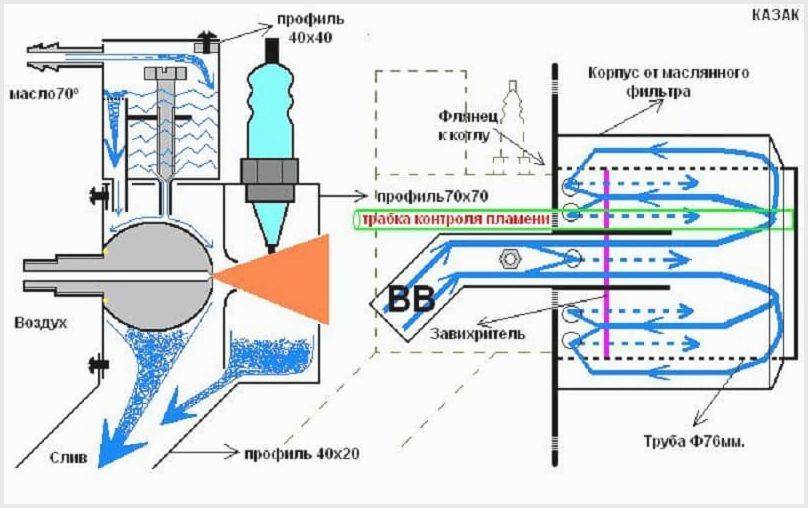

Схема устройства горелки

Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость.

Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Как сделать печку на отработке в гараж

Соорудить печку на отработанном масле для отопления гаража достаточно просто. Ниже представлено пошаговое руководство, которое поможет не сделать ошибку в процессе изготовления конструкции.

Использование печки на отработке обязывает соблюдать технику безопасности, что даст возможность избежать пожара

Печь на отработке из газового баллона

Баллон из-под природного газа можно использовать для изготовления печи на отработке. Изделие обладает приемлемой формой. Достаточно плотный металл позволяет применять прибор продолжительное время.

Печь, которая была изготовлена из стандартного баллона, способна отопить гараж площадью 80-85 кв. м. Конструкция позволяет не устанавливать турбо-горелку. Отработанное масло способно поступать в печь самотеком.

Для изготовления отопительного агрегата необходимо посетить магазин для приобретения:

• газового баллона, объем которого достигает 50 л;
• металлических листов для изготовления контейнера для отработанного масла;
• дымоходной трубы (толщина стенок должна достигать 2-3 мм);
• труб, которые понадобятся для устройства горелки;
• уголков из стали.

Также стоит вооружиться сварочным аппаратом, дрелью, углошлифовальной машинкой, болгаркой, строительным уровнем.

Каждые 7-10 дней, следует проводить чистку емкости с отработкой, убирая нагар

Пошаговый процесс изготовления печки:

Первым делом необходимо приступить к подготовке газового баллона. Чтобы устранить неприятный аромат и избавиться от остатков газа, необходимо слить из емкости скопившийся конденсат. Баллон промыть водой. Процедуру проводят на улице.
Баллон устанавливают в вертикальном положении и заполняют полностью водой.
Чтобы добиться максимально ровного среза, необходимо проставить отметины в области верхней части емкости.
Верхушку баллона рекомендуется надрезать, используя болгарку. Из емкости начнет вытекать вода. Как только жидкость вытечет до уровня среза, можно приступать к полной срезке верха сосуда из металла.
Срезанную часть баллона можно использовать впоследствии в качестве крышки емкости. Нижнюю область металлического сосуда используют для обогрева комнаты. Воду полностью сливают из емкости.
К нижней части баллона приваривают ножки. С этой целью можно использовать уголки из стали.
Обрезанный металлический сосуд можно установить на ножки. Отступив 75 мм от верхней части, необходимо вырезать отверстие круглой формы, предназначенное для дымоотвода. Диаметр отверстия должен быть идентичным диаметру подготовленного для этих целей патрубка, длина которого достигает 40 см.
Патрубок устанавливают и приваривают к вырезанному отверстию

Важно, чтобы шов от сварки был герметичным и ровным.
К горизонтальной трубе необходимо приварить вертикальный участок, высота которого находится в пределах 350-400 см (с помощью отвода выполняется переход на вертикаль). Дымоходную трубу вывести на улицу.
В нижней области баллона вырезать отверстие квадратного типа, выполняющее функцию поддувала

На него установить дверцу, что даст возможность регулировать количество подаваемой воздушной массы.
Используя кусок трубы, высота которого достигает 80-100 мм, а диаметр не превышает 14 см, можно заняться изготовлением емкости для отработки, которую целесообразно установить на дно баллона. Данный патрубок заваривают в нижней части.
Из отрезка металла вырезать крышку. С этой целью по центру листа следует сделать отверстие, диаметр которого достигает 11 см. К нему можно приварить трубу идентичного размера. Второе отверстие необходимо вырезать ближе к крайней области окружности. К нему фиксируется крышка (подвижная). Через данное отверстие будет поступать отработанное масло и проводиться регулировка подачи воздуха.
В трубе, высота которой идентична размеру баллона, один кончик необходимо заварить заготовкой из металла круглой формы. Нижняя часть трубы должна привариваться в емкость для отработки. Очертания получившейся конструкции напоминает штангу.
После этого необходимо высверлить 5 рядов, каждый из которых содержит 7 отверстий (размер каждого равен 10 мм). Отверстия распределяют на 40 см высоты нижней области трубы. Конструкцию можно устанавливать во внутреннюю часть подготовленного баллона. Крышка, расположенная сверху, должна привариваться к стенкам.
Нижнюю емкость заполняют отработанным маслом. Печку можно перенести на улицу для проведения экспериментального включения. Если все пройдет успешно, можно устанавливать агрегат для отопления в гараже.

Металлический сосуд из-под газа можно использовать при изготовлении печки

Общий вид готовой конструкции

Когда работа горелки настроена правильно, никакого дыма быть не должно. На выходе будет лишь горячий волнистый воздух.

Под горелкой находится масляный насос. Его задача всасывать масло из резервуара, где отстаивается масло, которое два раза проходит вокруг баллона из пропана (одновременно нагреваясь), выходит на ручку от двери и в результате распыляется.

Обратите внимание: в данной установке нет регулирования подачи пропана, так как контролировать её одной только рукоятью баллона достаточно неудобно, однако на всё может быть установлена автоматика. Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник

Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант

Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант.

Преимущества данного типа горелки:

• достаточно просто изготавливается без чьей-либо помощи.
• дешевый способ получения тепла.
• Эффективное и функциональное устройство, имеет небольшой вес, что даёт мобильность конструкции.

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Технология изготовления такая:

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Предлагаем ознакомиться: Ремонт топки печки не разбирая всю печь

Дожигатель на фото крупным планом – вид сбоку и с торца

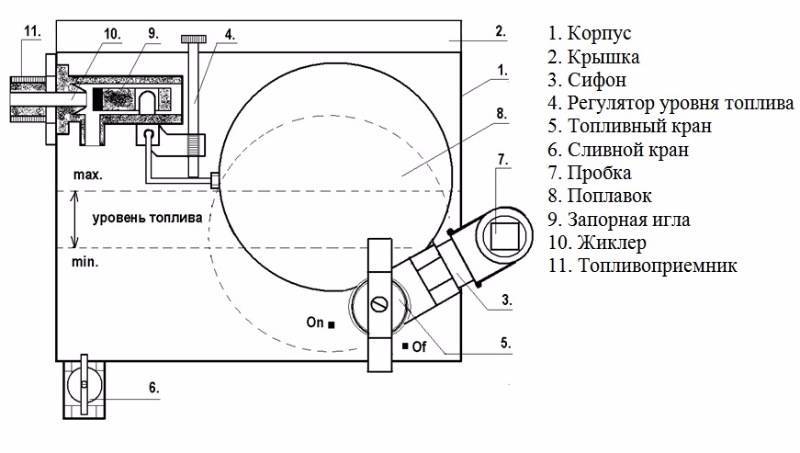

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Разные конструкции чаш для капельницы
